1. Ennen kuin aloitat
Saat kaiken tämän rakennuskurssissa RAKENNA VAJA:
- Ammattilaisten ja asiantuntijoiden neuvoja
- Vinkkejä, joilla saat ammattimaisen lopputuloksen
- 17 rakennusohjetta, joiden mukaan voit rakentaa
- Vaihe vaiheelta etenevät ohjeet ja perusteelliset piirustukset
- Paljon videoita, 3D-malleja ja materiaalilistoja
- Lyhyesti sanottuna: opit rakentamaan vajan
Katsaus teemapaketin sisältöön
Tarkista säännöt
Kuinka iso vajan pitää olla?
Harkitse paikkaa
Mihin vajaa on tarkoitus käyttää?
Pitääkö vajan kestää pakkasta?
Valo ja sähköt
Miltä vajan pitää näyttää?
Ajattele vajan käyttöä alusta asti
Pitääkö vajaa huoltaa?
Hinta, laatu ja käyttöikä
2. Suoruus
Mittaaminen
Suorat kulmat
Vaarasuora runko
Vatupassi vai laser?
Voit käyttää rungon rakentamiseen vatupassia, mutta suoruus on helpompi tarkistaa laserilla.
Perinteinen vatupassi
Käytä vatupassia ahkerasti. Siitä on hyötyä esimerkiksi tolppakenkien valamisessa ja säätämisessä.
VINKKI!
Tarkista aluksi, että vatupassi näyttää oikein. Aseta se tasaiselle alustalle, tarkista, että kupla on keskellä ja käännä vatupassi toisin päin. Vatupassi on kunnossa, jos kupla on edelleen samassa paikassa.
3. Fundament og fastgørelse
3. Tukeva perustus
Tolppakivet
Valetut pisteperustukset
Ruuvipaalut
4. Puurunko ja kattorakenteet
Käytä oikeaita lankkuja ja asenna ne oikein päin

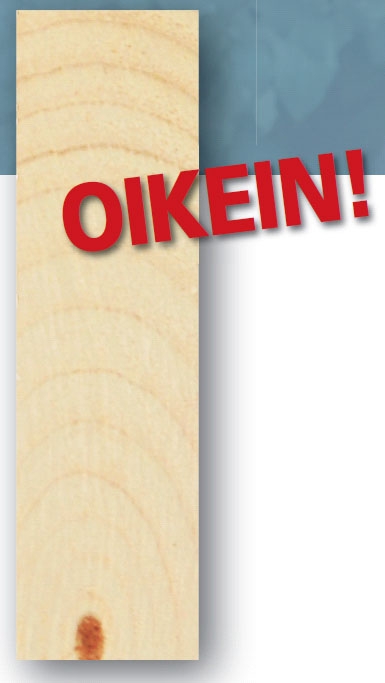

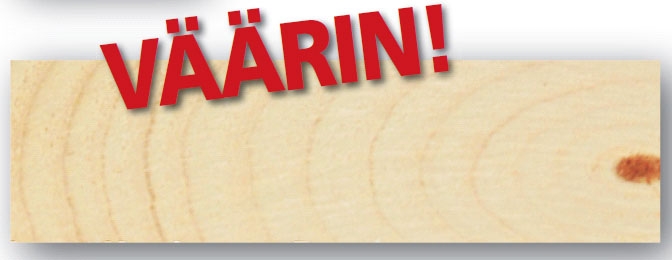

Lankun pitää olla oikein päin
Palkin tulee olla syrjällään. Tämä johtuu siitä, että palkin lujuus riippuu pitkälti sen oikeasta asennosta. Joskus tietysti voi joutua huijaamaan esimerkiksi tilanpuutteen vuoksi ja kääntämään palkin lappeelleen.
Palkin koko lujuus saadaan käyt-töön sen ollessa syrjällään. Jos syrjällään olevan kerto- tai liimapuupalkin mitat ovat esimerkiksi 50 x 100 mm, on palkin lujuus lähes nelinkertainen lappeellaan olevaan palkkiin verrattuna. Eli palkin on syytä olla syrjällään.
Find de rigtige dimensioner
Suunnittelija laskee kattorakenteiden mittasuhteet ja palkkien koon monen eri tekijän perusteella. Esimerkiksi rakennuksen sijainti vaikuttaa katolle kerty-vän lumikuorman määrään, tai paremminkin lumikerroksen sisältämän veden määrään. Lapissa katon on kestettävä raskaampaa kuormitusta kuin EteläSuomessa. Myös katon haluttu kaltevuus vaikuttaa katon kantavien rakenteiden mitoitukseen. Piirroksista selviää mitä palkkien pituus, palkkijako ja jänneväli tarkoittavat ja kuinka palkkien jänneväli (palkin tukematon osa) mitataan.
Muista loput rakennuksesta
Rakennusta suunniteltaessa on huomioitava myös se, että pelkkä katon kestävyys ei riitä. Katon jäykistämiseen tarvi-taan lisäksi tuulisiteitä, vinotuentaa, levytystä yms. Myös liitokset on tehtävä aina kunnolla. Katon on kestettävä, mutta myös rakennuksen muiden mittojen tulee olla oikeassa suhteessa toisiinsa. Niitä emme tässä käsittele.
Jännevälistä aloitetaan
Rakennesuunnittelijan työtä ohjaa alusta alkaen jänneväli, joka huomioidaan aina todellisen kaltevuuden mukaan. Palkkijako on ’annettu’ tekijä, jonka mukaan muut mitat määräytyvät.
Ota huomioon kaltevuus

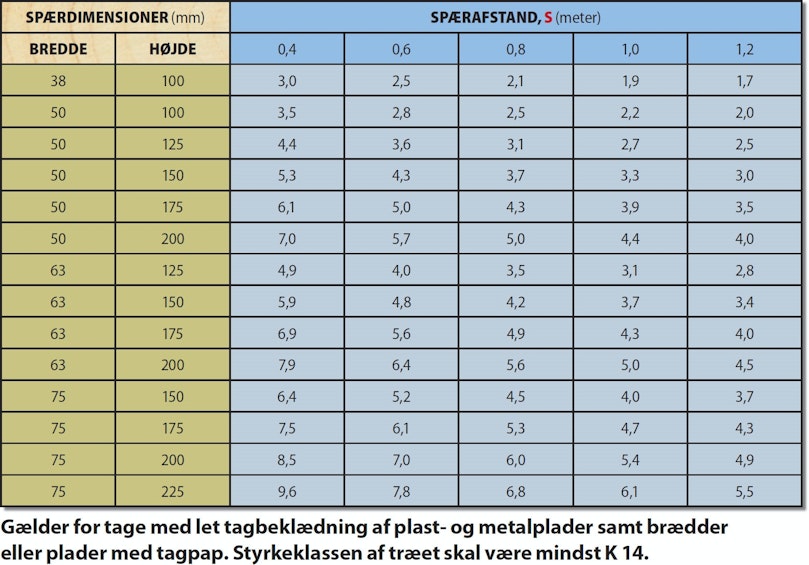

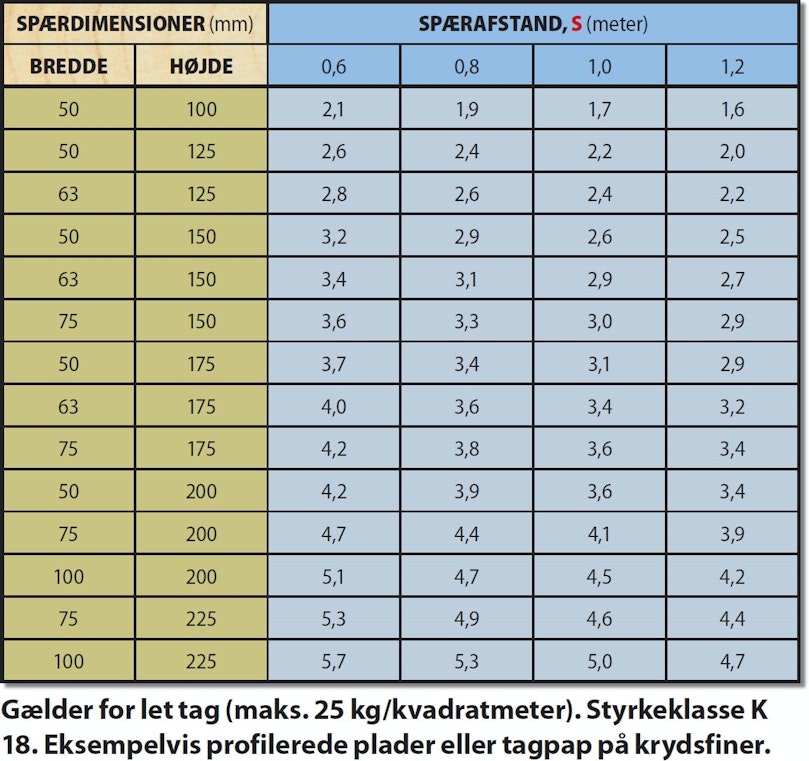

Taulukot on laadittu vaakatasossa oleville palkeille (tasakatto), joita Suomessa ei juuri suositella. Niitä voi kuitenkin käyttää apuna ottamalla kaltevuuden huomioon. Jänneväli lasketaan vaakatasoisena mittana 1:4 kaltevuuksiin saakka. Suuremmissa kaltevuuksissa on varminta ottaa lähtökohdaksi vino palkkimitta jännevälinä. Katon kantavuus on syytä antaa ammattitaitoisen suunnittelijan laskettavaksi.
Yksinkertainen esimerkki
Taulukot on tehty 4 x 4 metrin vajalle. Palkkijako on 600 mm. Katso taulukosta palkkijaon 600 kohdalta alaspäin, kunnes saavutat luvun 4000 mm (jänneväli). Vasemmalla olevista sarak-keista näet palkin mitat (tässä 1. taulukossa esim. mitat ovat 50 x 175 mm).
Kaltevuus alle 1:4
Loivan katon jänneväli on kahden tolpan välinen vaakasuorasti mitattu etäisyys, siis etäisyys A-B.
Liimapuu kestää pitkillä etäisyyksillä
Suuriin, julkisiin rakennuksiin
Kerto- ja liimapuuta käytetään julkisten rakennusten, pien- ja kerrostalojen kantavissa rakenteissa. Liimapuu on lujempaa kuin vastaavan kokoinen yksittäinen puukappale. Kertopuu on paksun vanerin kaltainen kuusiviiluista valmistettu tuote. Kertopuupalkit voivat olla jopa 23 m pituisia.
Lujuus ja jäykkyys
Laskiessaan palkin kantavuutta suunnittelija laskee mitoituksen ensin lujuuden ja sen jälkeen jäykkyyden perusteella. Jäykkyys kuvaa kuormitetun palkin hyväksyttyä taipumaa. Useimmiten juuri jäykkyys ratkaisee mitoituksen, koska kantokyky saavutetaan ennen hyväksyttävää jäykkyyttä.

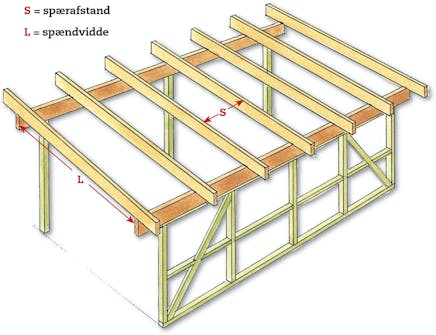

Rakennus, jossa on tolpat takana (esim. autokatos) ja puurunkoseinä edessä. L on tukien välinen jänneväli. S on palkkijako keskeltä keskelle mitattuna. Piirroksessa ei ole mahdollisia palkkien päällisiä ruoteita.
S = Palkkijako
L = Jänneväli
Eristämätön kevyt katos
Eristetty rakennus, jossa on raskas katto
Eristämättömät piharakennukset
Valitse oikea katemateriaali
Aluskatteen tyyppi riippuu siitä, mistä materiaalista katto tehdään. Tässä tavallisimpia aluskatteita ja katemateriaaleja:
Huopakatto asennetaan kattovanerin päälle. Vanerilevyt ovat joka puolelta pontattuja. Huopakaton voi tehdä pienistä paloista eli huopapaanuista tai isoista rullista. Huopapaanut muistuttavat hieman tiilikattoa tai perinteistä paanukattoa. Kaikkia kattohuopia voi leikata mattopuukolla.
Valokatelevyt ruuvataan kiinni ruoteisiin valmistajan ohjeiden mukaan erikoisruuveilla, joissa on tiivisteet. Valokatelevyjä voi sahata käsisahalla tai kulmahiomakoneella. Valokatteen päädyt voi tiivistää polystyreenitiivisteillä.
Peltikatto ruuvataan kiinni poikkiruoteisiin. Joissakin peltikatteissa on lukkopontit, ja ruuvit asennetaan piiloon. Kattopellit pitää leikata peltisaksilla, jotta maali ei pala pilalle. Jos niin käy, pelti ruostuu nopeasti. Kattopellit tilataan katon mittojen mukaan. Peltikaton alle asennetaan muovinen aluskate.
5. Ulkovuoraus
Lomalaudoitus
Lomalaudoitus on perinteinen ja suosittu ulkoverhoustyyli, jonka tekemiseen voi käyttää tavallisia lautoja. Tapa on yksinkertainen, mutta pinnasta tulee elävän näköinen.
Tee näin: Laudat kiinnitetään koolausrimoihin tai -lautoihin. Koolausrimat pitävät huolen siitä, että ilma kiertää lautojen takana. Se on tärkeää, jotta sisältä seinän läpi tuleva kosteus pääsee tuulettumaan ulkoilmaan, eikä rakenne kastu.
Tärkeää: Lomalaudoituksen tekemisen tärkein vaihe on toisen kerroksen lautojen tai rimojen asentaminen. Ensimmäisen kerroksen laudat asennetaan yhtä kauas toisistaan, ja toisen kerroksen lautoja limitetään niiden päälle vähintään 25 millin verran.
Toisen kerroksen laudat tai rimat tekisi mieli ruuvata kiinni ensimmäisen kerroksen lautoihin, mutta sitä EI SAA tehdä. Ruuvit tai naulat pitää asentaa suoraan koolausrimoihin. Jos ruuvit tai naulat yritetään asentaan alempien lautojen läpi, niiden reunat halkeavat helposti, eivätkä ruuvit tai naulat tartu kunnolla kiinni mihinkään.
Kiinnitys
Ensimmäisen ja toisen kerroksen laudat pitää asentaa oikein.
Ensimmäisen kerroksen ruuvit asennetaan laudan keskelle. Jos lauta on leveä, sen voi naulata tai ruuvata kiinni molempien reunojen läheltä.
Toisen kerroksenruuvit asennetaan vähintään 25 millin päähän laudan reunoista. Ruuvien kohdistamisessa pitää kiinnittää huomiota siihen,
etteivät ne mene alemman laudan läpi.
Paneelit
Ulkovuorauspaneeleissa on pontit molemmissa reunoissa. Pontit pitää painaa tiukasti pohjaan asti, sillä muuten laudoitus alkaa kääntyä vinoon.
Tee Näin: Vaakalaudoituksessa lautojen asentaminen aloitetaan seinän alaosasta. Laudat asennetaan urospontti ylöspäin. Se on asentamisen kannalta loogista ja estää veden valumisen saumojen läpi seinän sisään.
Vaakalaudoituksen ruuvit tai naulat pitää kohdistaa vähintään 25 millin päähän lautojen reunoista. Jos ruuvi tai naula asennetaan liian lähelle laudan yläreunaa, se voi halkaista pontin ja haitata seuraavan laudan asentamista. Pystylaudoituksessa naulat tai ruuvit pitää asentaa vähintään 50 millin päähän lautojen päistä, jotta ne eivät halkea.
Ruuvien ja naulojen asentamiseen kannattaa kiinnittää huomiota, jotta laudoituksesta tulee siistin näköinen. Voit räpsäyttää koolausrimoihin suorat viivat värilangalla ja asentaa ruuvit tarkasti niiden kohdalle.
TÄRKEÄÄ: Jos paneelit ovat yli 140 milliä leveitä, ne kannattaa kiinnittää kahdella ruuvilla. Kohdista naulat ja ruuvit vähintään 25 millin päähän lautojen reunoista.
Rimat
Peiterimalaudoitus on läheistä sukua lomalaudoitukselle. Peiterimat ovat kuitenkin kapeampia kuin ensimmäisen kerroksen laudat, ja alempien lautojen väliin jätetään pienemmät raot.
Tee Näin: Laudat ja rimat asennetaan yleensä pystyyn, sillä vaakasuunnassa vesi voi jäädä seisomaan rimojen päälle.
Ensimmäisen kerroksen laudat asennetaan melko lähelle toisiaan, jotta toisen kerroksen rimat yltävät tarpeeksi pitkälle lautojen päälle.
Alemmat laudat kiinnitetään yhdellä tai kahdella ruuvilla tai naulalla sen mukaan, kuinka leveitä laudat ovat. Toisen kerroksen rimat kiinnitetään vain yhdellä ruuvilla, sillä muuten rimat halkeavat. Ruuveille kannattaa porata valmiit reiät, jotta kapeat rimat eivät halkea kiinnitysvaiheessa.
Tärkeää: Riman kiinnitysruuvi tai naula EI SAA osua alempaan lautaan. Jos ruuvi tai naula menee alla olevan laudan läpi, sen reuna lohkeaa helposti irti, kun puu laajenee ja supistuu. Se näyttää rumalta ja helpottaa veden valumista seinän sisään.
Kiinnitys
Ruuvit pitää asentaa tarkasti etenkin rimoihin.
Ensimmäisen kerroksen laudat kiinnitetään yhdellä tai kahdella ruuvilla tai naulalla laudan leveydestä riippuen.
Toisen kerroksen rimat kiinnitetään yhdellä ruuvilla. Ruuvi ei saa osua alla olevaan lautaan. Ruuvin pitää olla vähintään kolme kertaa niin pitkä kuin rima on paksu, jotta se yltää koolausrimaan asti.
Rimoihin kannattaa porata valmiit ruuvinreiät, jotta ne eivät halkea.
Vinovuorilaudoitus
Vinovuorilaudoitus on vanha ulkovuoraustapa, jossa ylempi lauta menee alemman laudan päälle. Laudoituksen voi tehdä valmiista vinovuorilaudoista tai tavallisista laudoista, jolloin sitä kutsutaan
limilaudoitukseksi.
Oikeista vinovuorilaudoista tehty ulkoseinä näyttää tyylikkäältä. Laudat ovat kuitenkin hieman kalliimpia kuin tavalliset ulkovuorauspaneelit. Niin sanottu limilaudoitus tulee halvemmaksi ja näyttää periaatteessa samalta.
Tee näin: Vinovuorilaudoissa on puolikas pontti tai huullos, joka sopii alemman laudan päälle. Vinovuorilaudat ovat ylhäältä ohuita ja alhaalta paksuja. Melkein saman näköisen laudoituksen voi tehdä tavallisista laudoista asentamalla ensimmäisen laudan vinoon välikapuloiden avulla.
Tärkeää: Ruuvit kannattaa asentaa lautoihin suorassa kulmassa eli hieman yläviistosta, jotta ruuvinkannat jäävät siististi laudan pinnan tasolle.
Laudat kiinnitetään yhdellä tai kahdella ruuvilla tai naulalla sen mukaan, kuinka leveitä laudat ovat. Jos laudat ovat kapeita, yksi ruuvi tai naula alareunaan riittää.
Kiinnitys
Kapeat vinovuorilaudat voi kiinnittää pelkästään alareunasta.
Kapeat laudat kiinnitetään yhdellä ruuvilla jokaiseen koolausrimaan. Ruuvin pitää olla kaksi kertaa pitempi kuin lauta on paksu.
Asenna ruuvi vähintään 25 millin päähän laudan alareunasta. Ruuvi ja laudan alareuna painavat edellisen laudan yläreunan tiiviisti seinää vasten. Ruuvi ei saa mennä alemman laudan läpi.
Hirsipaneelit
Kuperat hirsipaneelit luovat mökkitunnelmaa talon ulkoseiniin. Niitä voi käyttää yhtä hyvin asuinrakennusten kuin piharakennustenkin julkisivuihin.
Perinteiset hirsipaneelit asennetaan yleensä vaakasuuntaan, mutta mikään ei estä asentamasta niitä pystyyn.
Ulkovuoraukseen käytetään yleensä kuusipaneeleita, mutta kuperia, säätä kestäviä paneeleja tehdään myös lehtikuusesta. Se tarkoittaa, että lautojen hinnat vaihtelevat huomattavasti.
Tee Näin: Laudoissa on puolikkaat pontit, eli ne asennetaan painamalla ylemmän laudan huullos kiinni alemman laudan urosponttiin. Rakenne on tiivis, eikä vesi pääse valumaan lautojen välistä seinään.
TÄRKEÄÄ: Vaakalaudoituksen tekeminen aloitetaan seinän alaosasta. Ruuvaa ensimmäinen lauta tarkasti suoraan ja jatka asentamista siitä ylöspäin.
Kapeat hirsipaneelit kiinnitetään yhdellä ruuvilla tai naulalla jokaiseen koolausrimaan. Ruuvi kohdistetaan vähintään 25 millin päähän laudan alareunasta.
Kiinnitys
Ole huolellinen, jotta ruuvit eivät riko alla olevan laudan ponttia.
Jokaiseen lautaan asennetaan yksi ruuvi. Ruuvin pitää olla kaksi kertaa pitempi kuin lauta on paksu.
Ruuvi pitää kohdistaa 25–30 millin päähän laudan alareunasta. Siten ylempi lauta painaa alemman laudan yläreunan tiiviisti runkoa vasten.
ÄLÄ asenna ruuvia alemman laudan läpi.
6. Ovet ja lattiat
Liukuoven asentaminen
Yksinkertainen laattapohja
Voit tehdä vajan pohjan pihalaatoista samalla periaatteella kuin laattaterassin. Voit katsoa perusohjeet tästä.

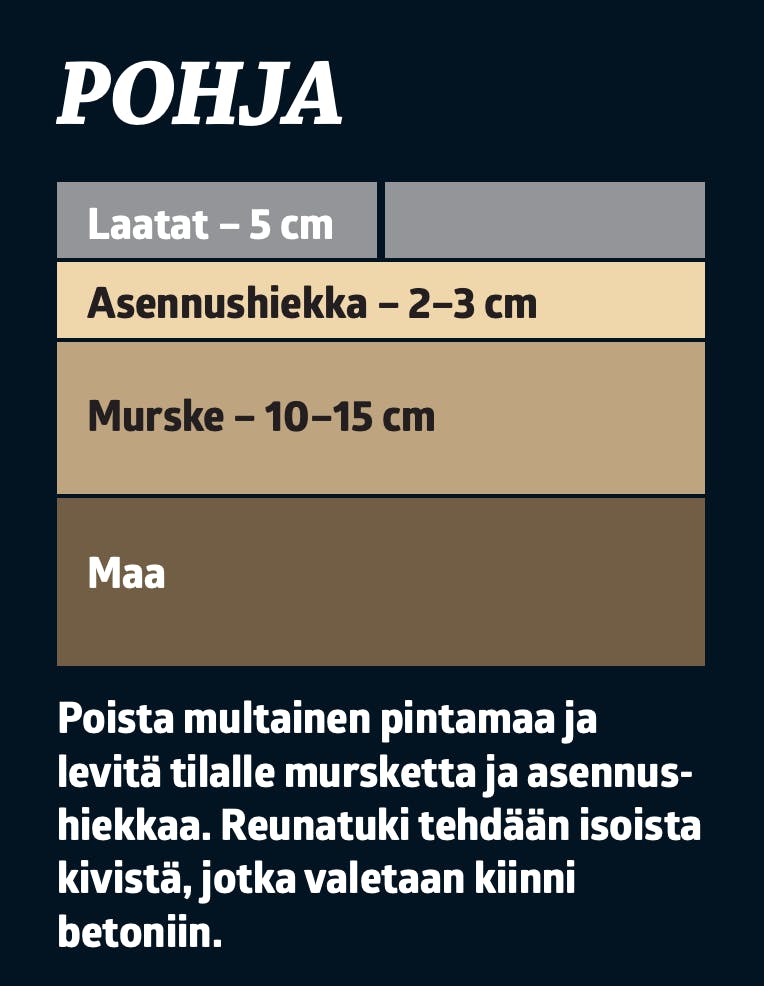

Pohjan rakenne
Pohjan rakenne on melko yksinkertainen. Pinnalla ovat laatat, niiden alla 2-3 sentin kerros asennushiekkaa ja sen alla 10-15 sentin kerros mursketta.
Poista multa
Kaiva laatoituksen kohdalle 17-23 senttiä syvä kuoppa. Jos pehmeää pintamaata on enemmän, poista se kokonaan. Tiivistä perusmaa juntalla ja levitä päälle mursketta.
Tiivistä murske
Käytä 90-100 kilon tärylevyä eli lätkää. Jätä murskeen päälle tilaa 3-4 sentin asennushiekkakerrokselle.
Tasoita asennushiekka
Levitä murskeen päälle noin kolmen sentin kerros asennushiekkaa ja tiivistä se. Tasoita pinta lopuksi ohjareiden ja suoran laudan avulla.
