Johdanto
Ohjeet
01
Rakenna puurunko
3
Vaihe

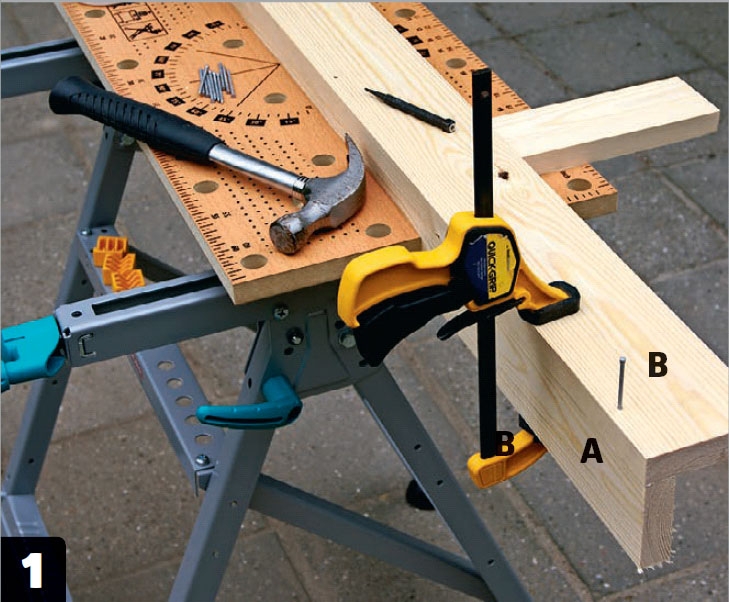

Tee nurkkatolpat osista (A ja B). Levitä osien väliin puuliimaa ja purista ne yhteen puristimilla siksi aikaa, että liima kuivuu. Vahvista liitos 2,5x55 millin nauloilla.

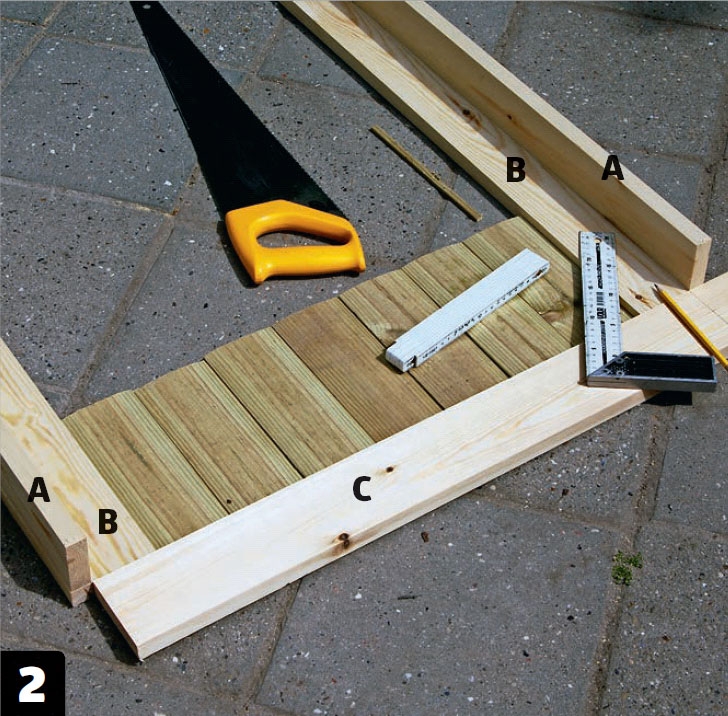

Mittaa tukirimat (C) ja sahaa ne. Voit tehdä koelaudoituksen pienistä laudan- pätkistä (Q) asettelemalla ne nurkkatolp- pien väliin. Muista sahata urospontti pois uloimmasta laudasta.

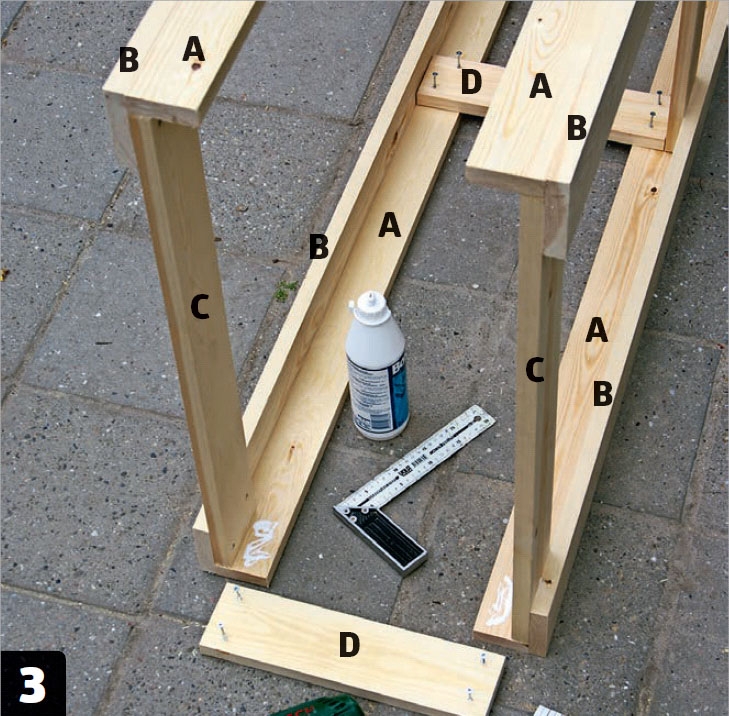

Kiinnitä pitkät (C) ja lyhyet (D) tukirimat puuliimalla ja 4x40 millin ruuveilla. Mittaa ja sahaa lyhyet tukirimat (D) samalla tavalla kuin pitkät. Tarkista, että osat ovat suorassa kulmassa toisiinsa nähden.
02
Tee ovi ja asenna seinälaudat
7
Vaihe
Vajan seiniin ja oveen asennetaan pyöristetyt vuorilaudat, mutta pohja tehdään tavallisista kestopuulaudoista.
Nurkkatolpat maalataan ennen vuori lautojen asentamista, ja oven kohdalle asennetaan väliaikaiset poikkipuut. Ovi laudoitetaan samalla tavalla kuin seinät ja sahataan irti sen jälkeen. Lopuksi asennetaan vinotuet, ja ovi kiinnitetään vajaan saranoilla.

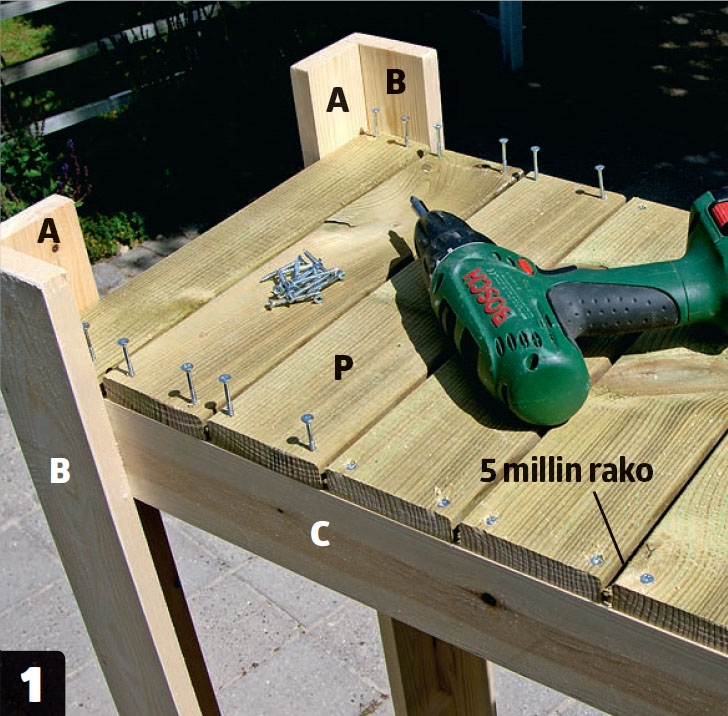

Kiinnitä pohjalaudat (P) tukirimoihin (C) alapuolelta. Käännä puurunko ylösalaisin, jotta mahdut ruuvaamaan. Jätä lautojen vä- liin 5 millin raot ja käytä 4x50 millin ruuveja. Halkaise reunimmaiset laudat sopiviksi.

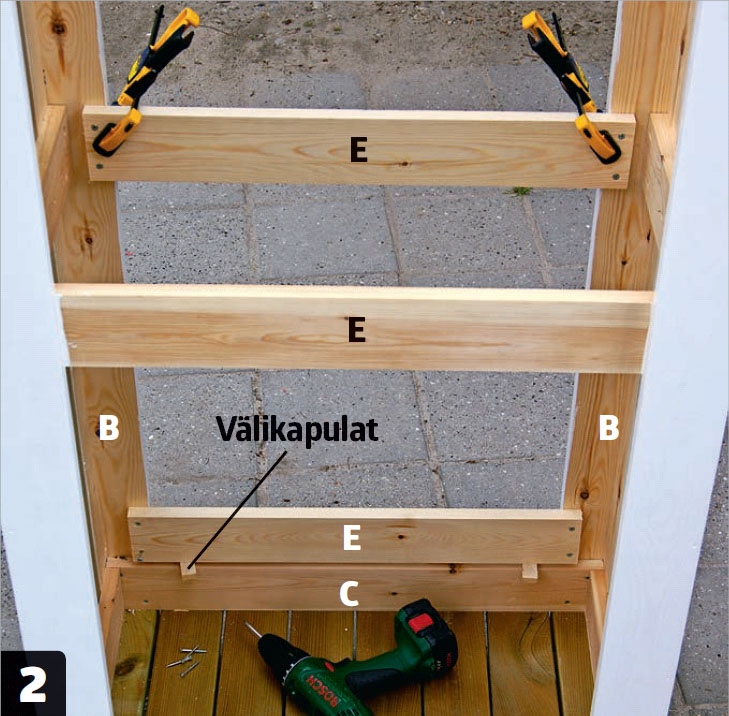

Ruuvaa oven tukirimat (E) väliaikaisesti kiinni nurkkatolppiin. Aseta pari 0,5-1 millin paksuista välikapulaa rimojen (E ja C) väliin, jotta ovi mahtuu avautumaan myöhemmin.

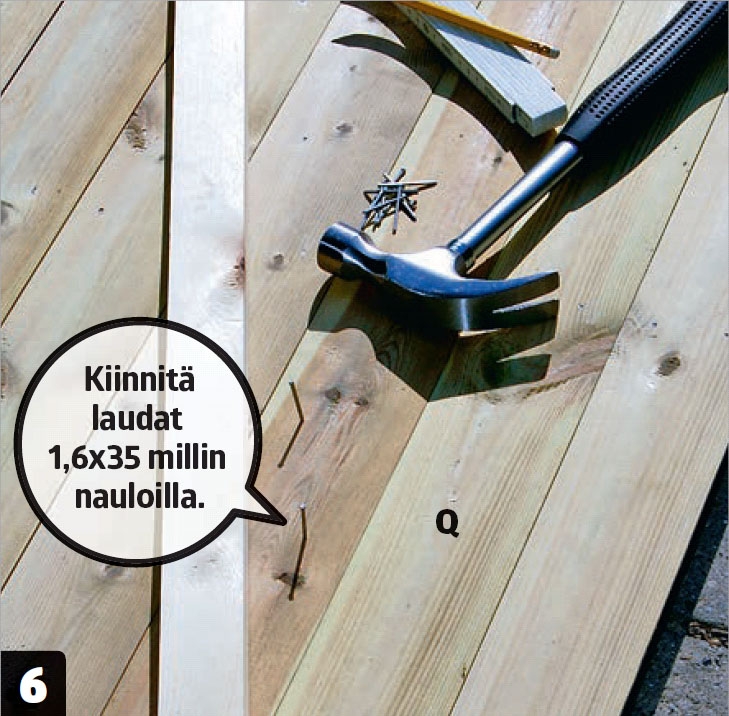

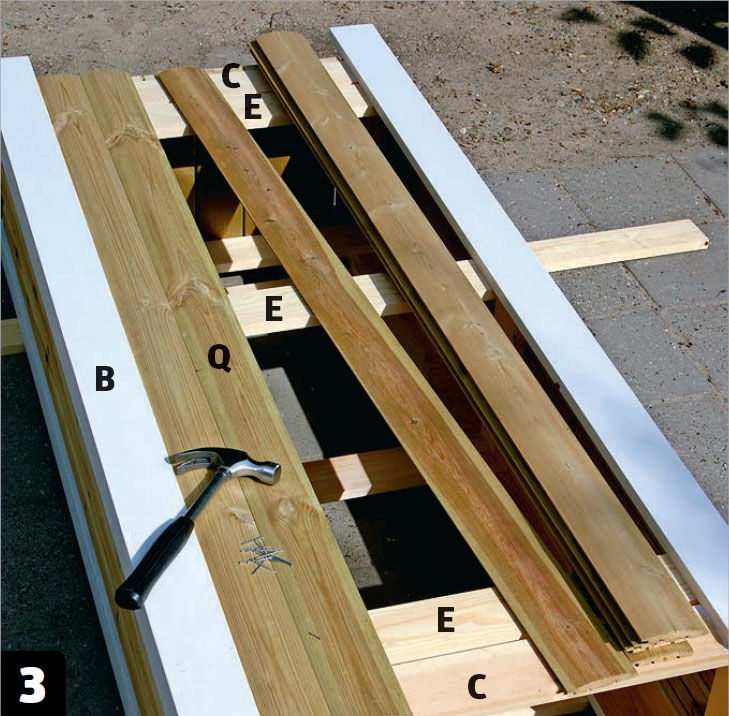

Naulaa laudat (Q) kiinni tukirimoihin 1,6x35 millin viimeistelynauloilla. Laudoita vajan kaikki seinät ja ovi. Kiinnitä jokainen lauta kahdella naulalla. Lyö naulat hieman vinoon, jotta ne pysyvät lujasti kiinni.

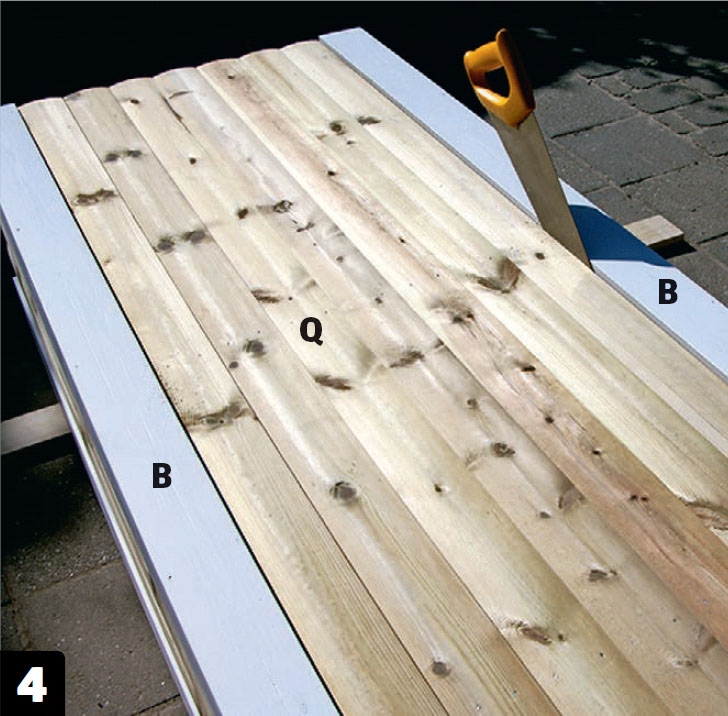

Sahaa ovi irti seinästä, kun olet asentanut kaikki laudat (Q). Työnnä käsisaha oven ja tolppien (B) väliin ja sahaa tukirimat (E) poikki.

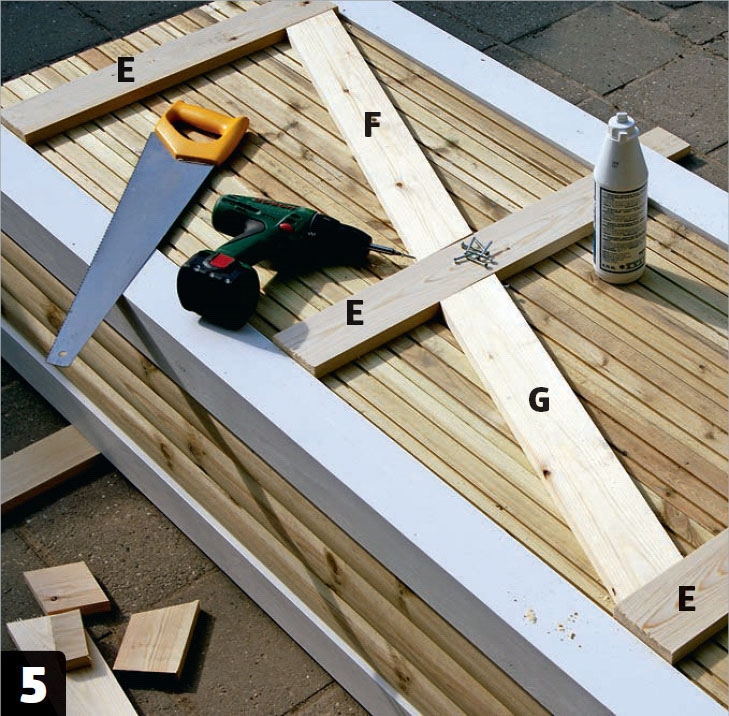

Asenna vinotuet (F ja G) oven taakse. Sahaa vinotuet siten, että ne sopivat siististi tukirimojen (E) väliin. Kiinnitä vinotuet 4x40 millin ruuveilla.
Naulaa vuorilaudat (Q) kiinni tukirimoihin (F ja G). Käännä ovi toisin päin, jotta pystyt naulaamaan etupuolelta. Asenna naulat suoraan linjaan esimerkiksi ohjainriman avulla.

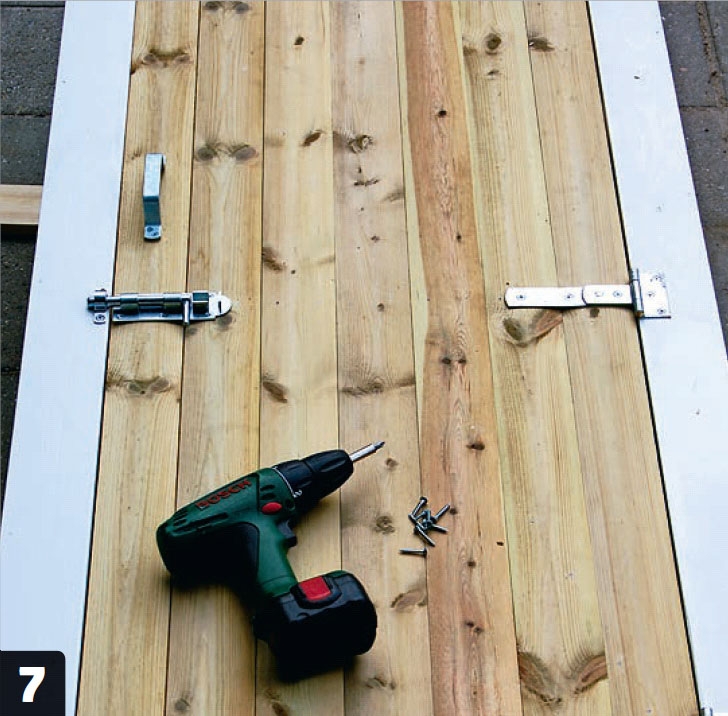

Asenna ovi paikalleen. Nosta ovi aukkoon ja asenna saranat, kahva ja salpa niiden mukana tulevilla ruuveilla.
03
Asenna katto ja työtaso
6
Vaihe
Nyt voit rakentaa työpöydän vajan ympärille. Siihen tarvitaan vain hyllyn kannattimia ja kolme rinnakkaista lau taa. Vajan yhdelle puolelle asennetaan vesihana ja pieni hylly kastelukannun täyttämistä varten.
Katto on yksinkertainen kivilevy, joka nostetaan vajan päälle. Levy on raskas, joten se pitää vajan tukevasti paikallaan. Voit kiinnittää vajan kulma raudoilla pihalaattoihin, jotta se pysyy paikallaan kovassa myrskyssä.

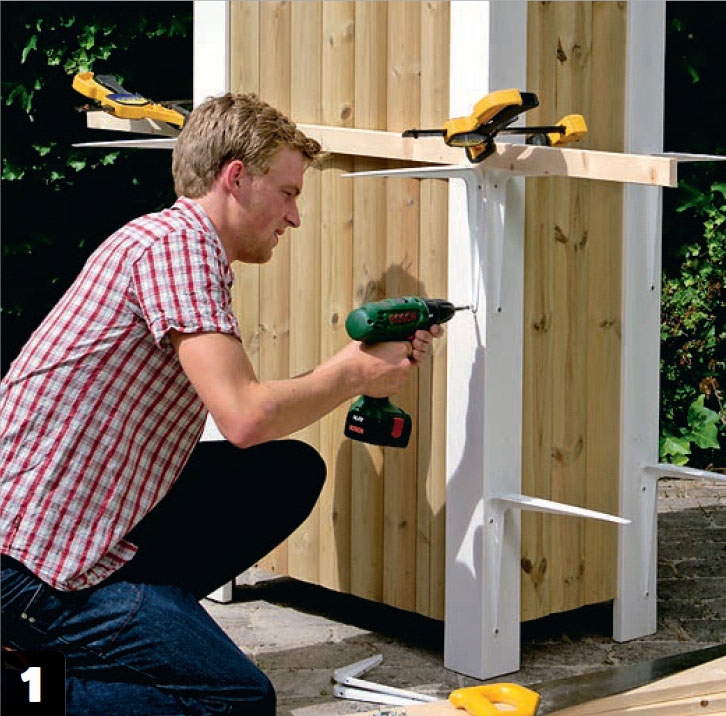

Asenna vajan ulkopuolelle hyllynkannat timet työpöytää varten. Kannattimet on helppo kohdistaa oikein, kun asetat niiden päälle riman hyllyn korkeudelle. Kiinnitä hyllynkannattimet 4x40 millin ruuveilla.

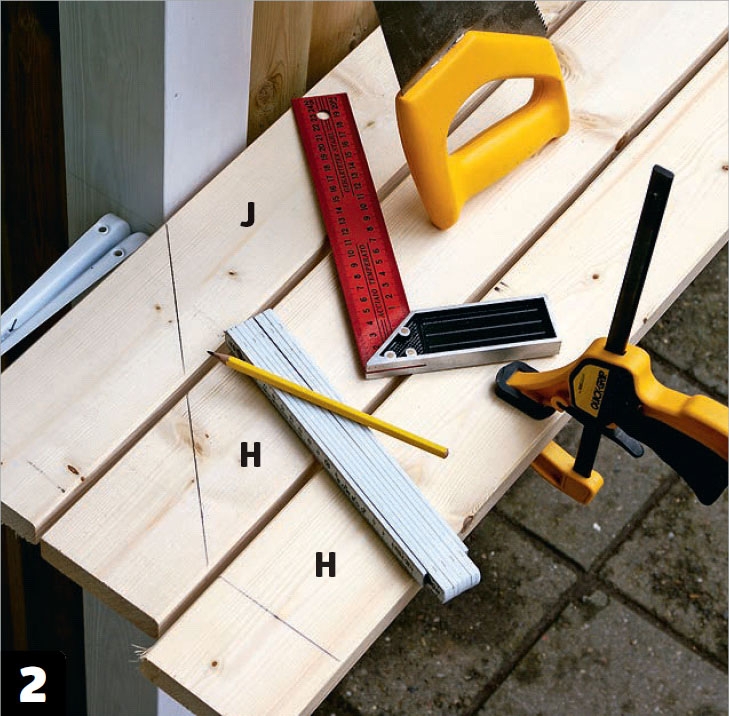

Asenna laudat kannattimien päälle. Jätä lautojen väliin 1 sentin levyiset raot ja piirrä nurkkiin sahauslinjat. Tässä kaksi sisintä lautaa sahataan poikki viistosti, mutta uloin lauta katkaistaan suorassa kulmassa.

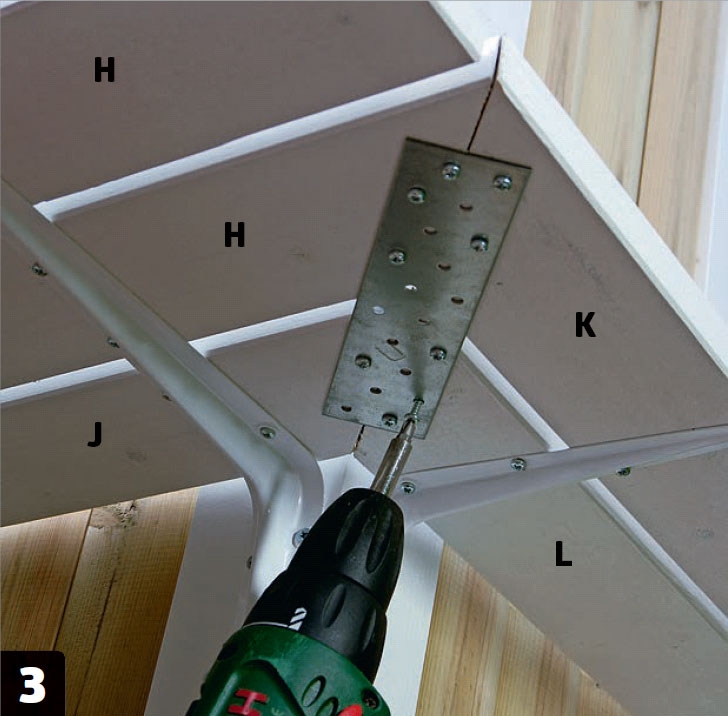

Ruuvaa laudat kiinni hyllynkannattimiin ja vahvista nurkkaliitos naulauslevyllä. Käytä pieniä, 4x20 millin ruuveja.

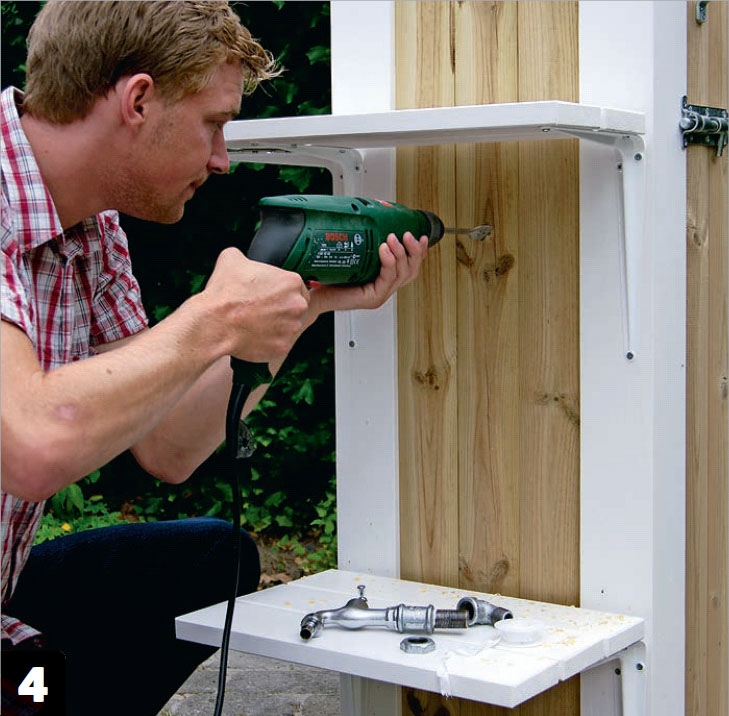

Poraa vajaan reikä vesihanaa varten, jos haluat vajan kylkeen vesipisteen. Tässä reikä porataan 19 millin terällä 78 sentin korkeuteen.

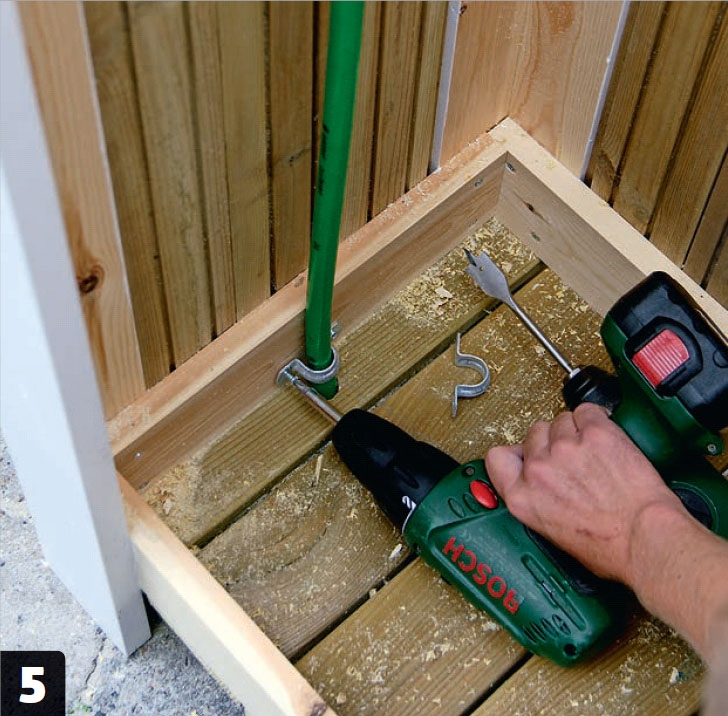

Poraa reikä myös vajan pohjaan, jotta saat vedettyä hanalle vesiletkun. Asenna letku vajan seinään U:n muotoisella kiinnikkeellä.

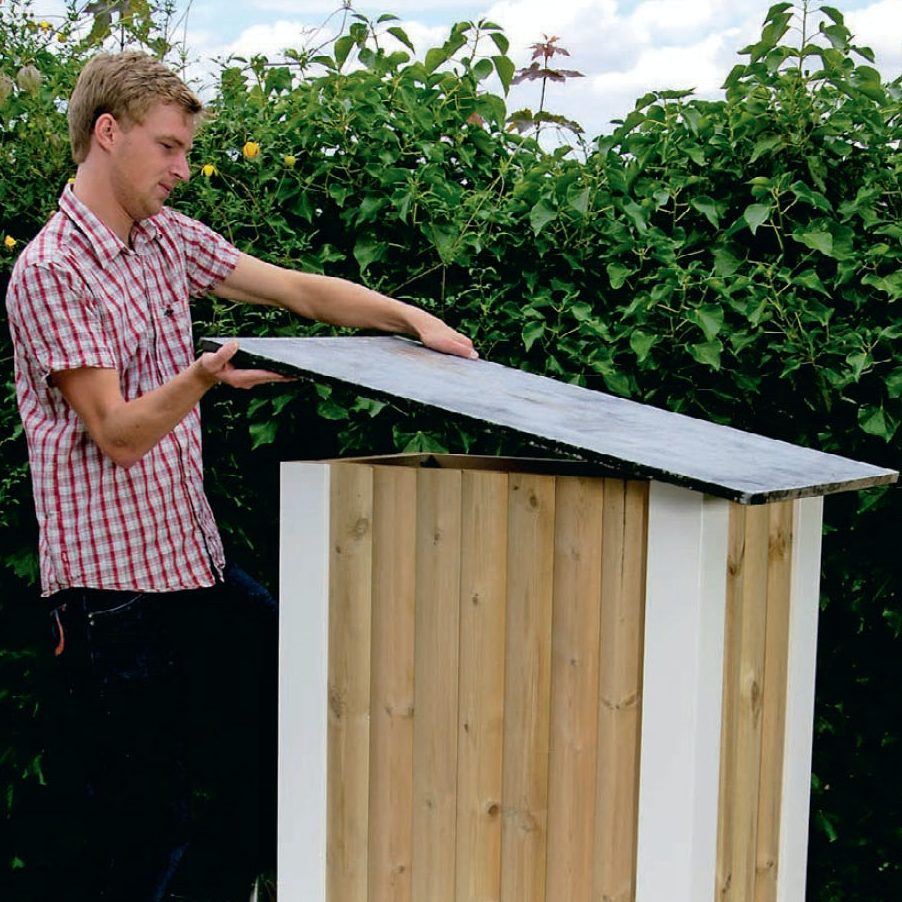

Katto tehdään yhdestä kivilevystä. Purista vajan yläreunaan noro silikonia ja paina kivilevy kiinni siihen. Siten saumasta tulee tiivis.
Materiaalit
21x70 mm höylättyä mäntyä:
- 4 osaa tolppiin (A) á 180 cm
21x95 mm höylättyä mäntyä:
- 4 osaa tolppiin (B) á 180 cm
- 5 tukipuuta (C) á 73,5 cm
- 6 tukipuuta (D) á 34,7 cm
- 3 oven tukipuuta (E) á 59,5 cm
- 1 oven vinotuki (F), 75,5 cm
- 1 oven vinotuki (G), 64,5 cm
- 2 hyllylautaa (H) á 118,5 cm
- 1 hyllylauta (J), 98,1 cm
- 2 hyllylautaa (K) á 63,9 cm
- 2 hyllylautaa (L) á 53,6 cm
- 3 hyllylautaa (M) á 43,3 cm
- 2 hyllylautaa (N) á 73,5 cm
21x95 mm kestopuuta:
- 8 pohjalautaa (P) á 38,7 cm
Ulkoverhouspaneelia, 83 mm:
- 20 lautaa (Q) á 172,5 cm
21x45 mm höylättyä rimaa:
- 1 tiivisterima (R), 81,9 cm
- 2 tiivisterimaa (S) á 45,2 cm
Lisäksi:
- Ruuveja: 4x20, 4x40, 4x50 mm
- Nauloja: 1,6x35 mm, 2,5x55 mm
- 10 hyllynkannatinta
- 2 naulauslevyä, 6 x 14 cm
- 2 U-kiinnikettä
- 3 T-saranaa
- 1 liukusalpa
- 1 ovenkahva
- Rakennussilikonia
- 1 kattolevy, 60x100 cm
- 1 vesihana tarvikkeineen
Vie aikaa
2-3 päivää.
Hinta
Noin 300 euroa.
Vaikeusaste
Vajan rakentaminen on melko helppoa, sillä sen rakenne on yksinkertainen.
Piirustus

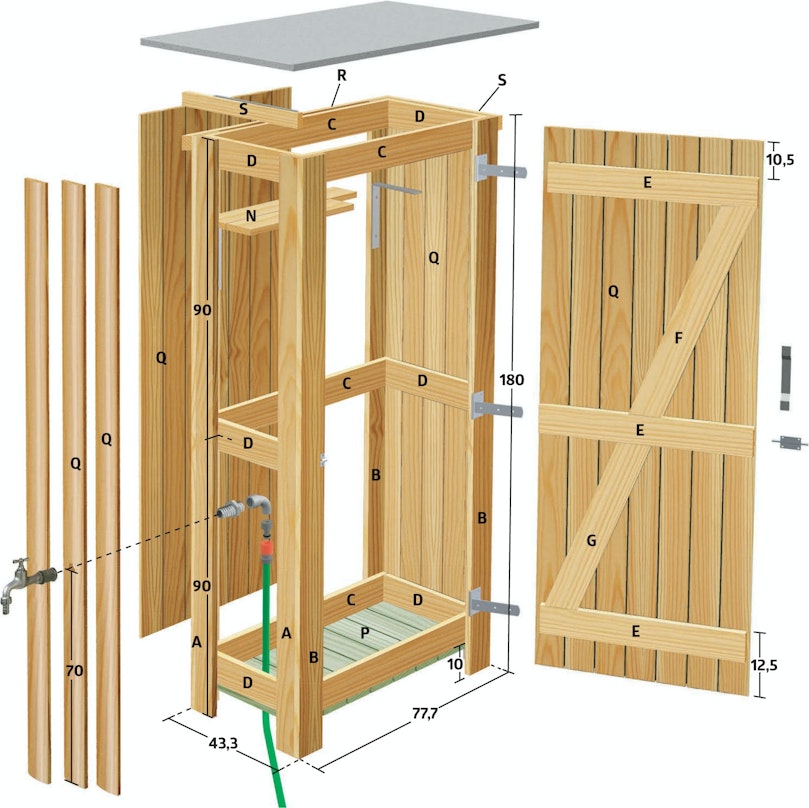

Vajan rakenne
Vajan katto tehdään yhdestä levystä, joka asennetaan rimojen (S ja R) avulla.
Oven laudat (Q) asennetaan yhtä aikaa muiden lautojen kanssa poikkilautoihin (E) ja sahataan irti vasta lopuksi. Sen jälkeen asennetaan vinotuet (G ja F), jotta ovi ei painu vinoon.

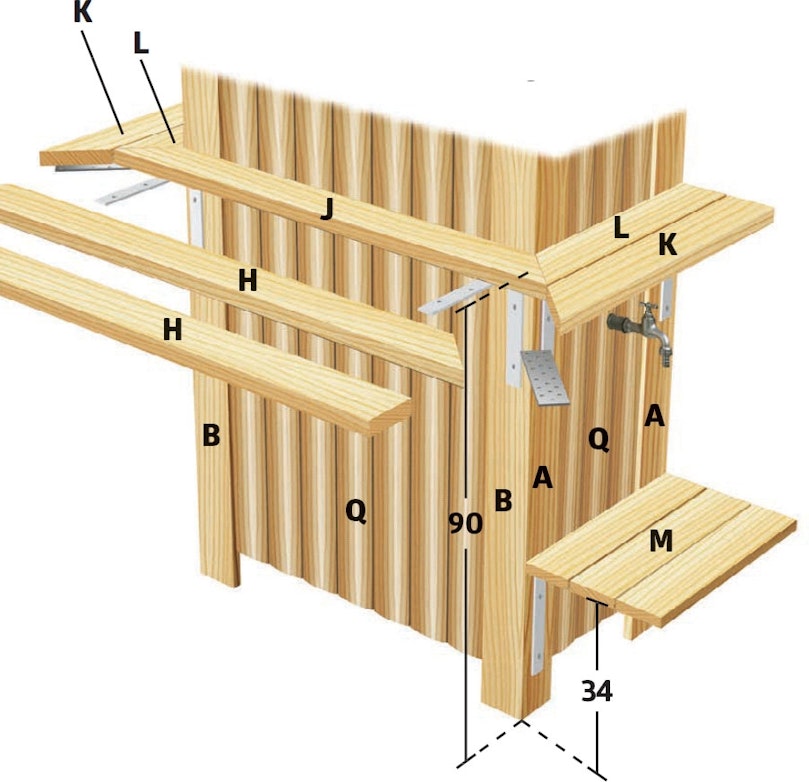

Katto ja työtaso
Laudat (J, K, L ja H) asennetaan ulkopuolelle hyllynkannattimiin.
Laudat (M) asennetaan vesihanan alle kastelukannun täyttämistä varten.
3D-piirustus
Vinkit & niksit

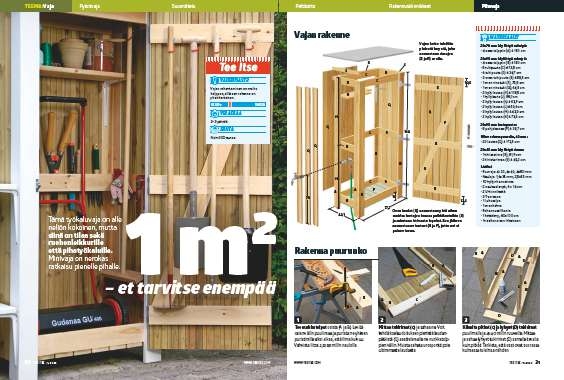

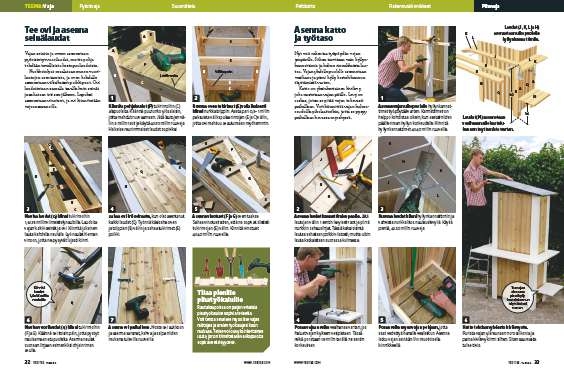

Lehtiversio
