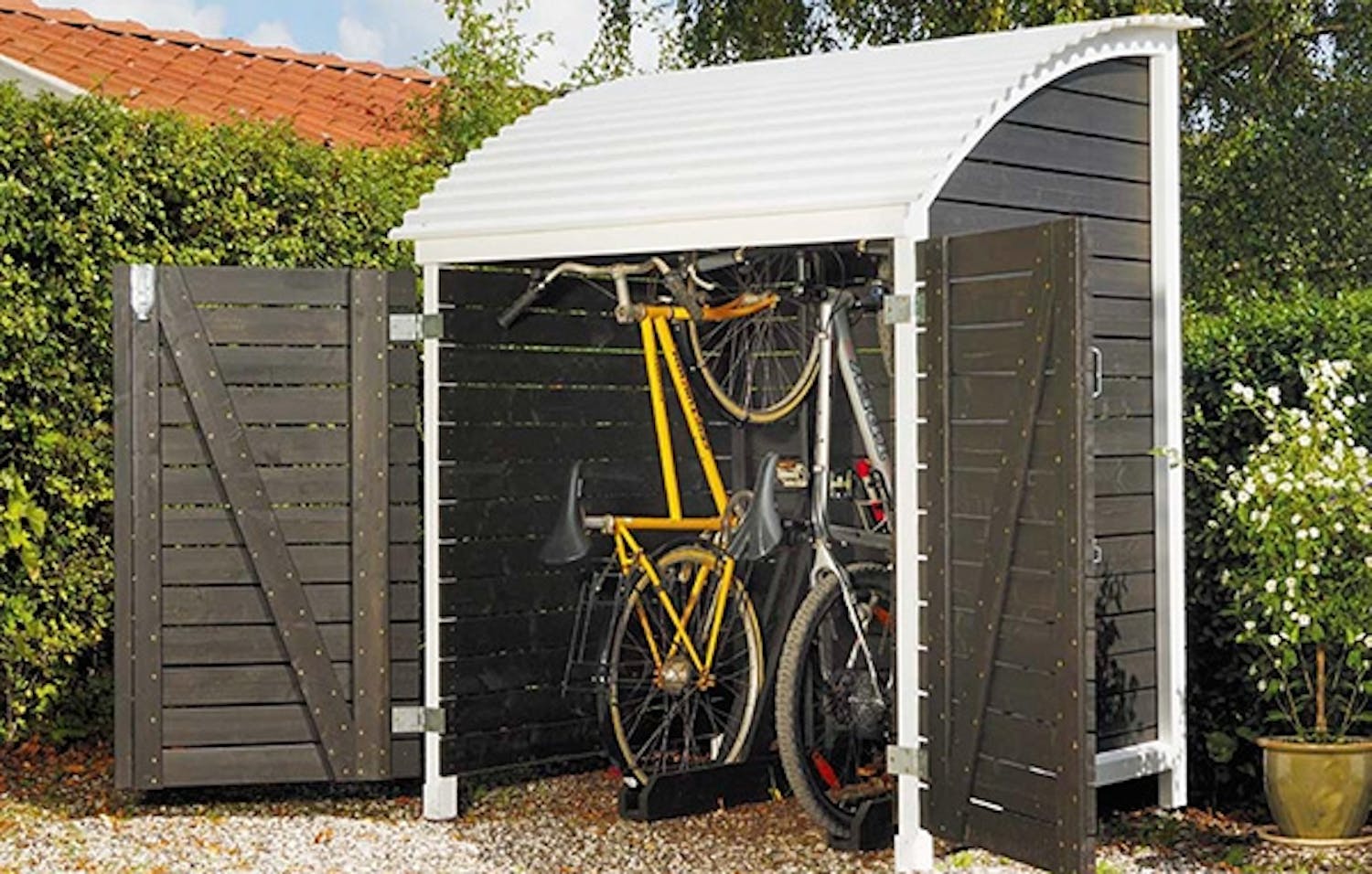

Pyörävaja, jossa pyörät säilytetään pystyssä

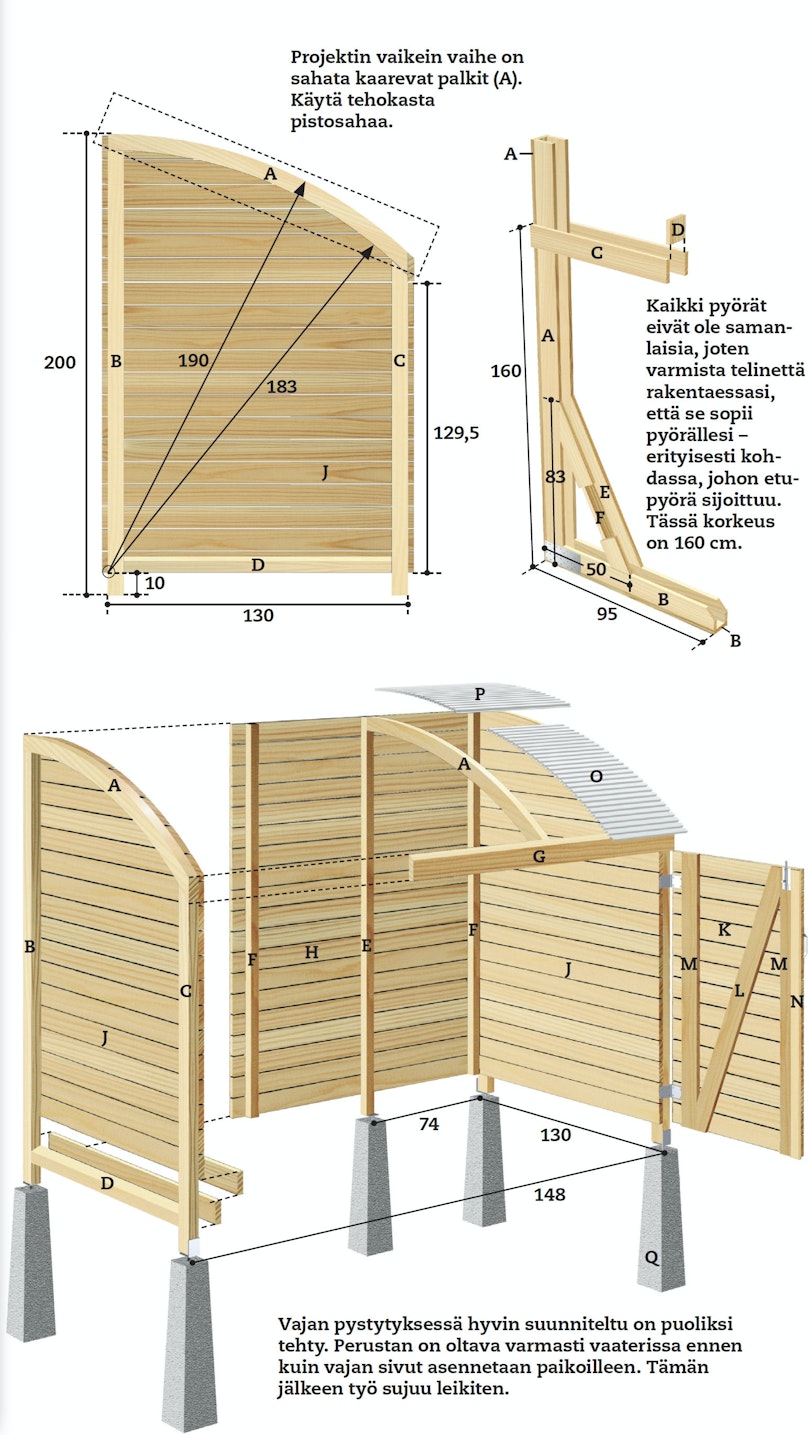

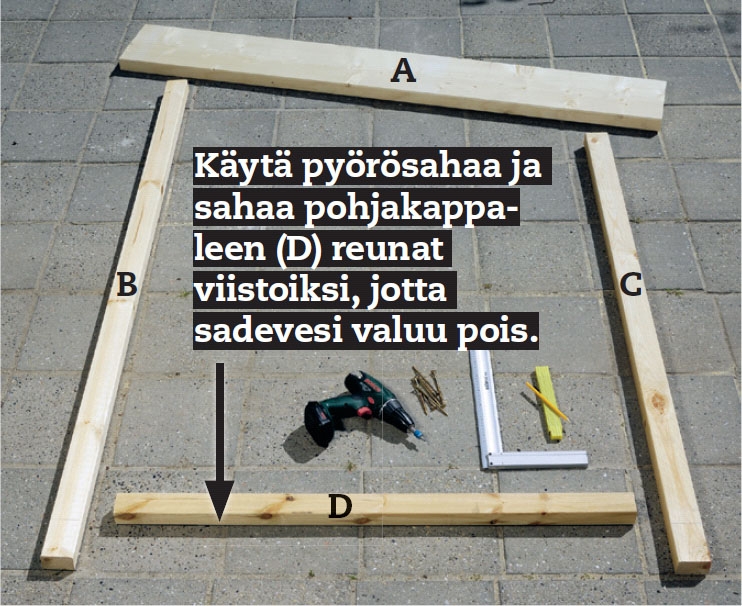

Sivukehikon kokoonpano: 2 sivua (B ja C) ja 45 x 70 mm:n pohjalista (D). Kaksi yläkappaletta (A) sahataan 45 x 245 mm:n palkeista. Sivukappaleen (C) pitää olla niin pitkä, että sen voi myöhemmin sahata kaarevan kappaleen mukaan.

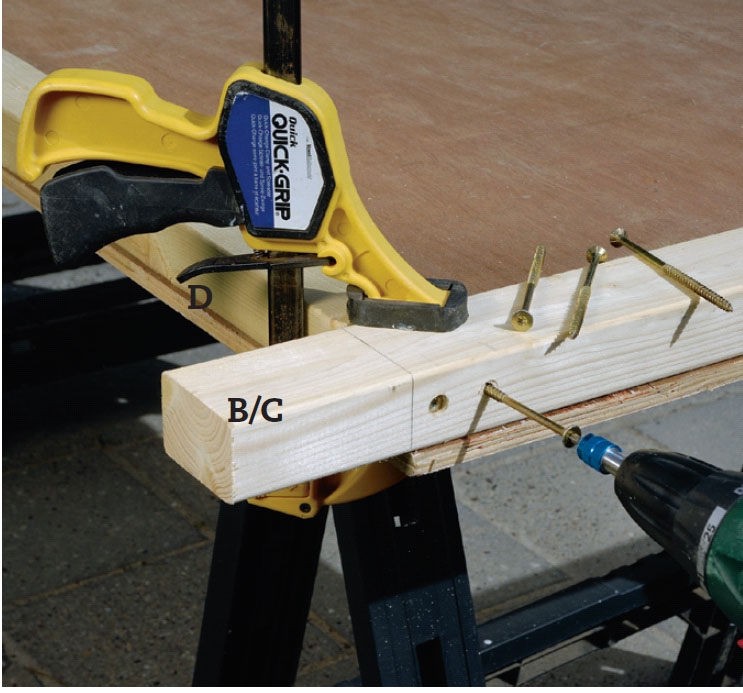

Ruuvaa sivut (B ja C) pohjakappa-leeseen (D) 6 x 120 mm:n ruuveilla. Sijoita osat työpöydälle suoraan kulmaan, kuten kuvassa, kun kokoat osat.

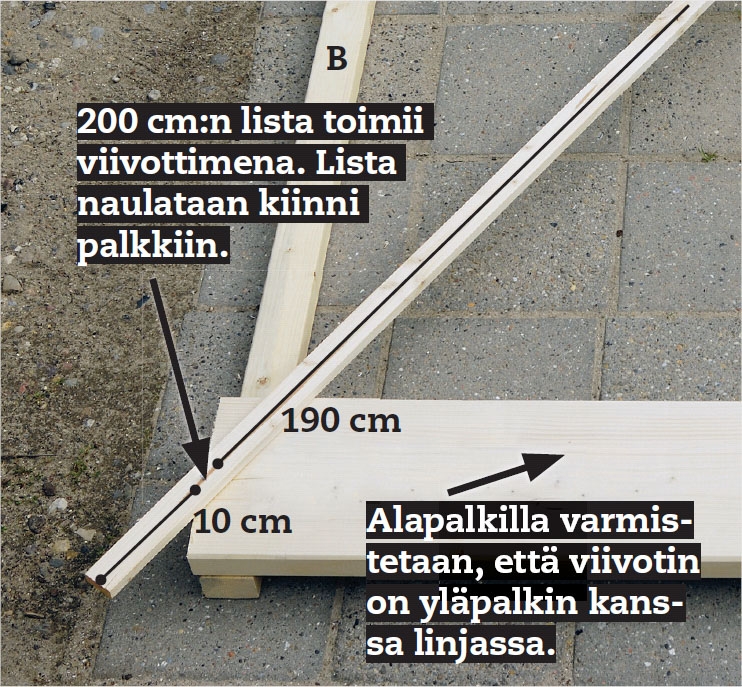

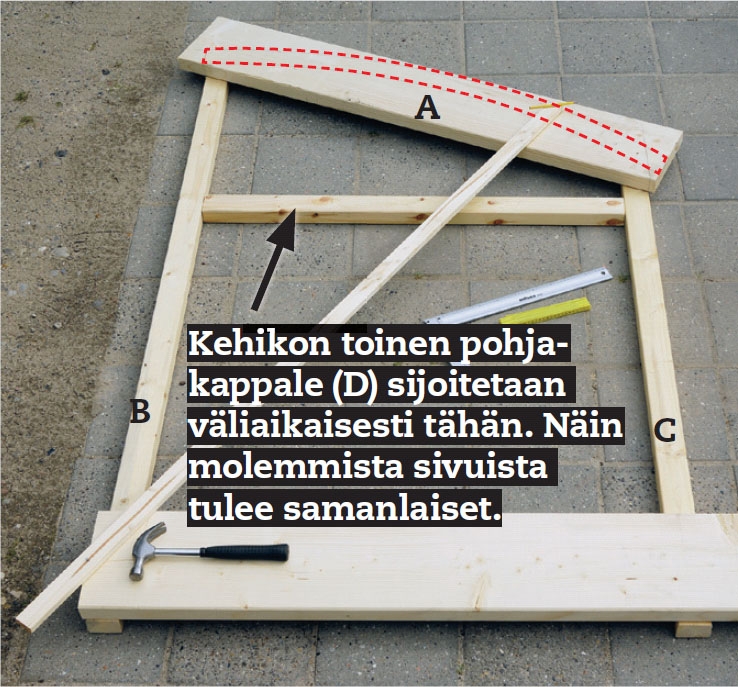

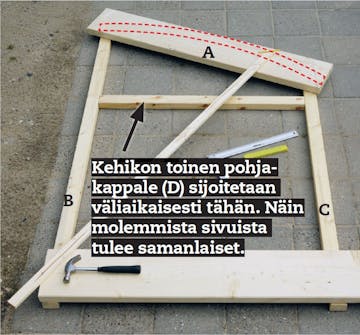

Aseta kehikko maahan ja kiinnitä palkkikappale poikittain alareunaan. Kiinnitä 200 cm:n apulista palkkiin (katso piirros vasem.) Nyt käytössäsi on 190 cm:n viivotin, jota voi käyttää kaarevan palkin (A) piirtämiseen.

Merkitse viivaimen avulla kappaleisiin (B) ja (C), mihin kaarevan osan palkki (A) sijoitetaan. Aseta palkki kehikon päälle. Piirrä viivottimen avulla palkkiin kaksi kaarilinjaa niin, että kaaripalkin (A) leveydeksi tulee 7 cm.

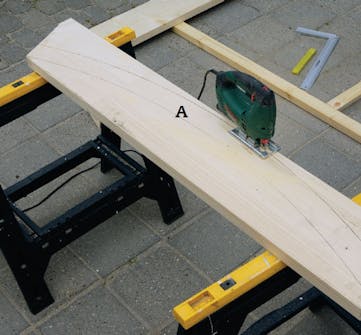

Sahaa palkki (A) pistosahalla. Tarvitset hyvän pistosahan vankan palkin sahaamiseen. Käytä ensin sahattua palkkia mallina kahden muun palkkikappaleen sahaamisessa.

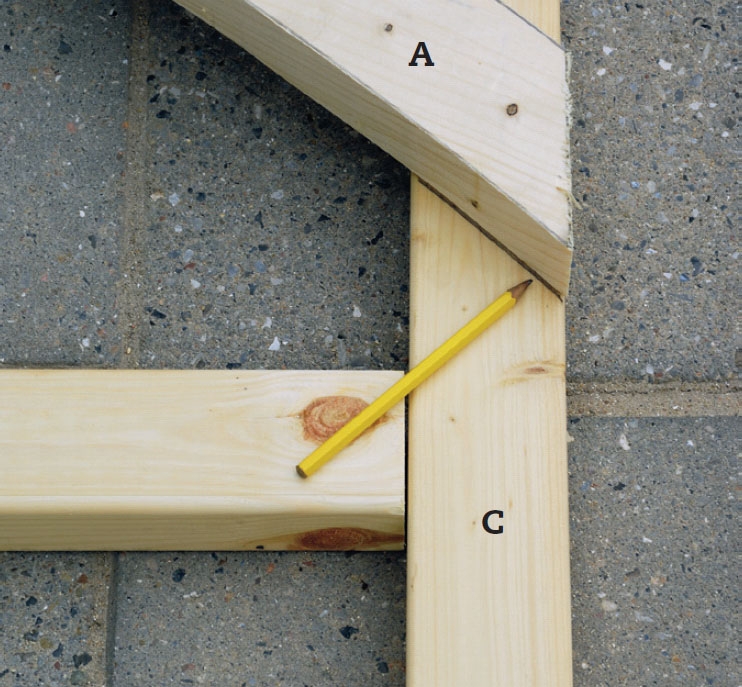

Aseta pyöristetty palkki (A) paikoilleen yläkehikon C) päälle. Merkitse, mistä kehikon osia pitää lyhentää, ja sahaa kohdat saman tien, jotta saat palkin ja kehikon liitoksesta siistin.

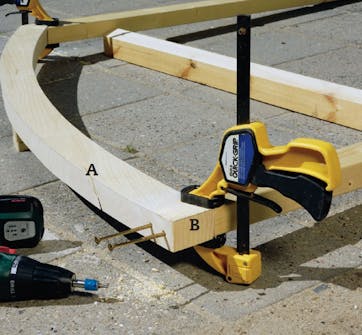

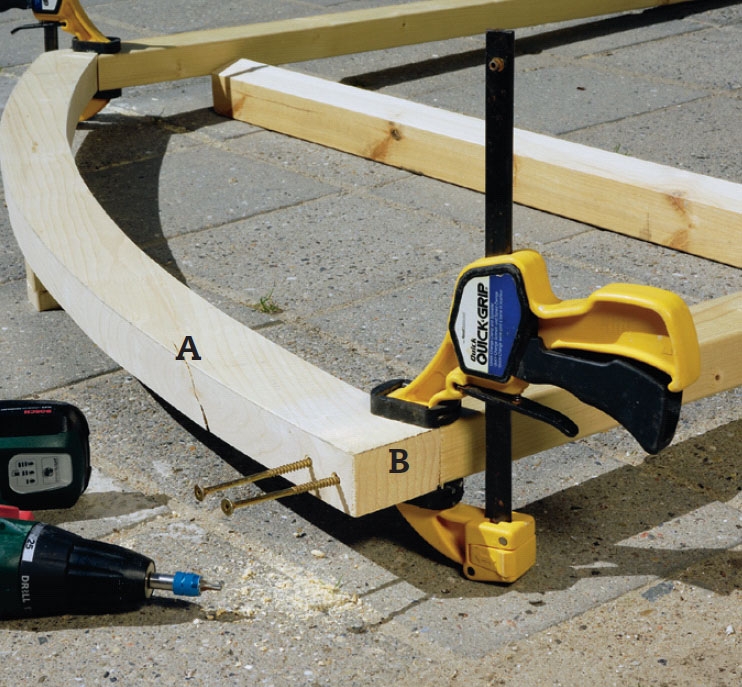

Kiinnitä kaareva palkki (A) kahden pitkän sivukappaleen (B) päälle. Käännä pitkää sivukappaletta (B). Käytä 60 x 120 mm:n ruuveja. Huomaat luultavasti pian, että parista pikapuristimesta on kokoamistyössä paljon hyötyä.

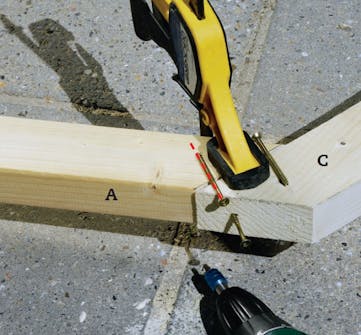

Liitokseen, jossa kaareva palkki (A) yhtyy lyhyeen sivukappaleeseen (C), käytetään 5 x 70 mm:n ruuveja, jotka porataan sivulta viistosti, kuten kuvasta näkyy. Näin liitoksesta tulee vahva.

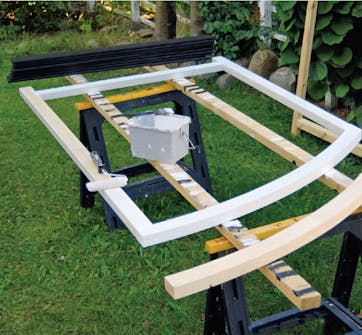

Lyhennä verhoilulautoja siten, että niiden mitat vastaavat piirustusta. Maalaa myös sivukehikko. Maalaa kaikki osat pariin kertaan peittävällä puunsuojalla.

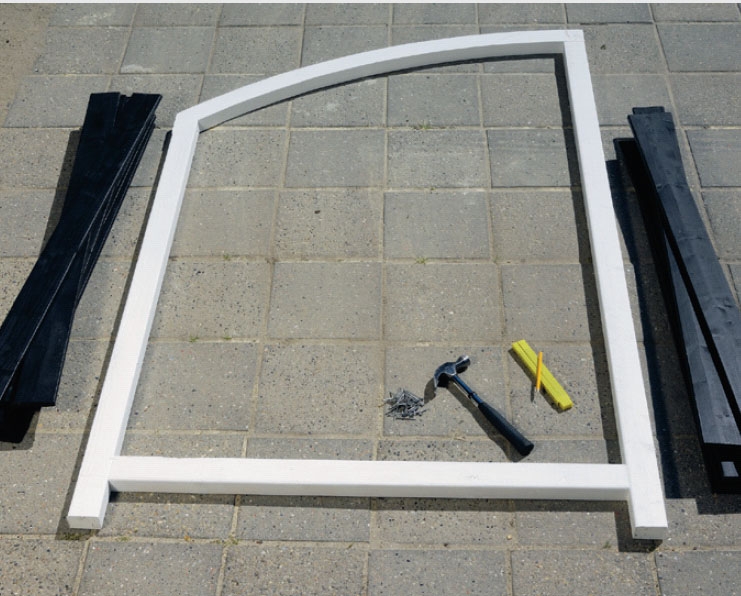

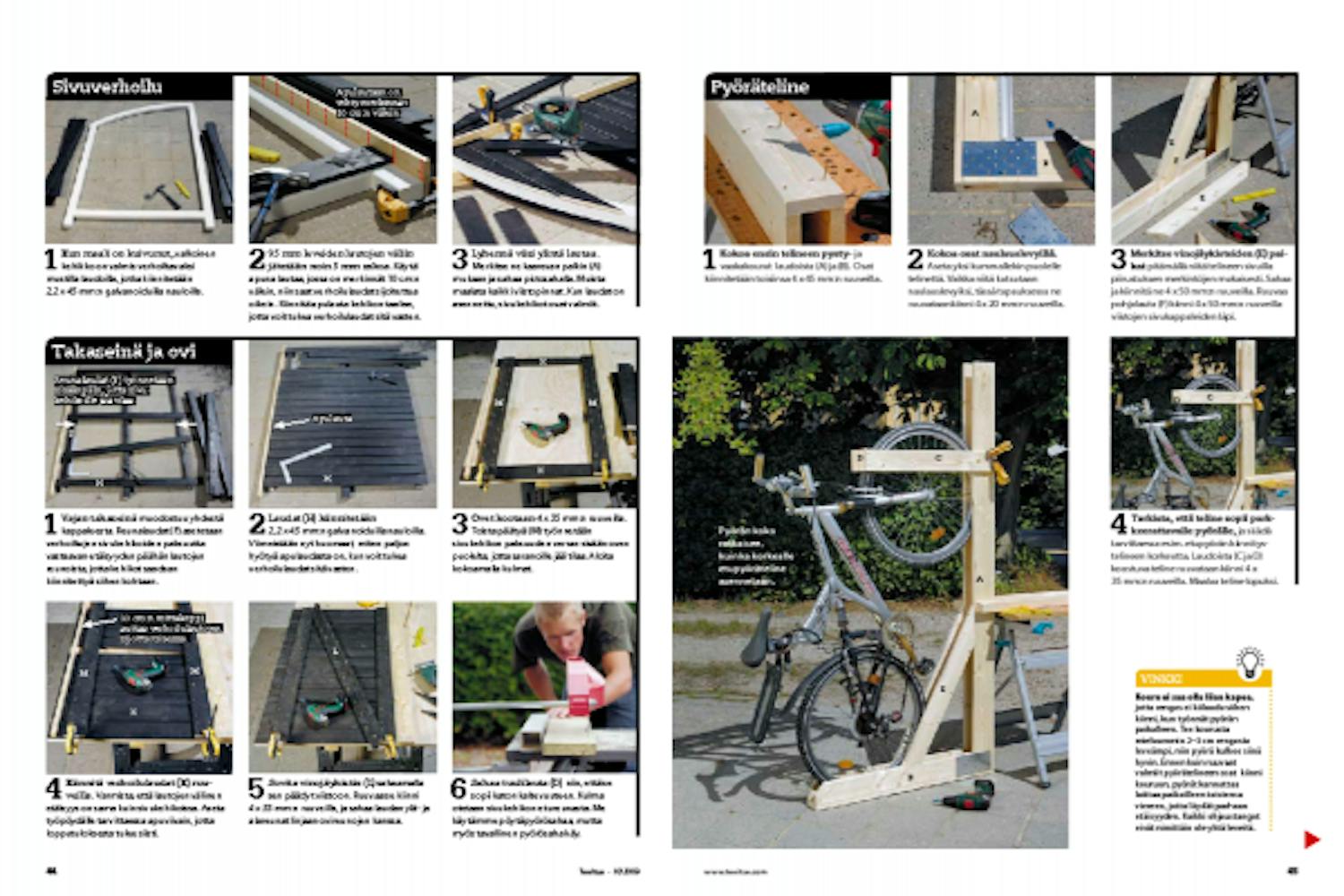

Kun maali on kuivunut, valkoinen kehikko on valmis verhoiltavaksi mustilla laudoilla, jotka kiinnitetään 2,2 x 45 mm:n galvanoiduilla nauloilla.

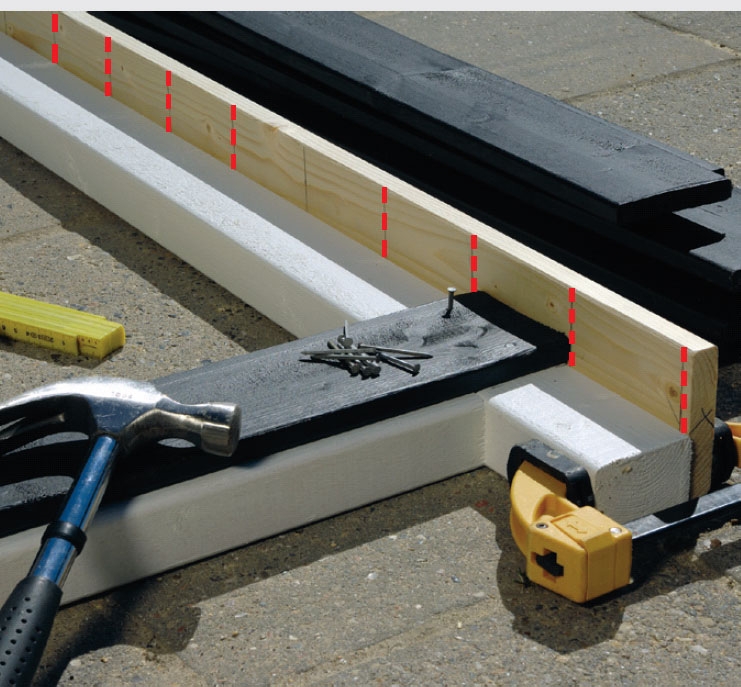

95 mm leveiden lautojen väliin jätetään noin 5 mm rakoa. Käytä apuna lautaa, jossa on merkinnät 10 cm:n välein, niin saat verhoilulaudat sijoitettua oikein. Kiinnitä apulauta kehikon taakse, jotta voit tukea verhoilulaudat sitä vasten.

Apulautaan on tehty merkinnät 10 cm:n välein.

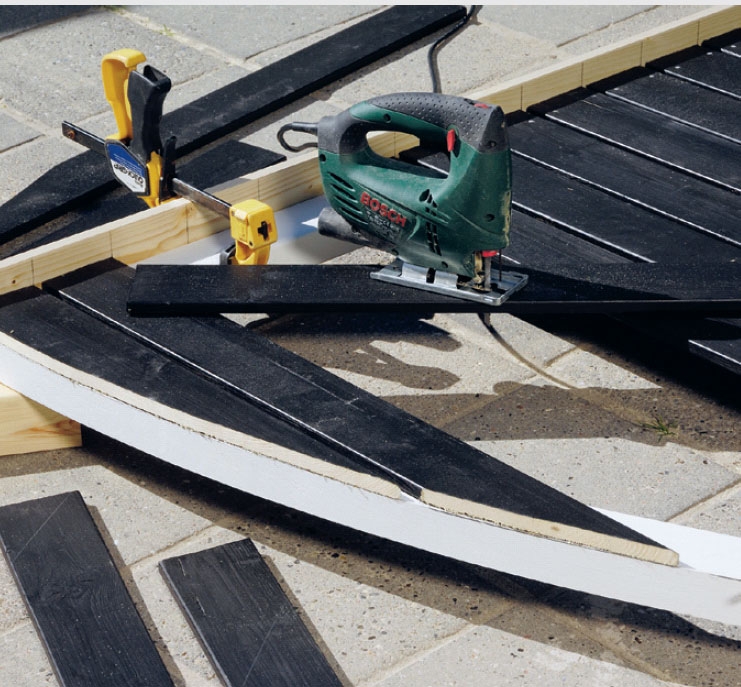

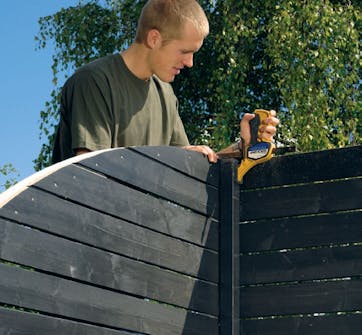

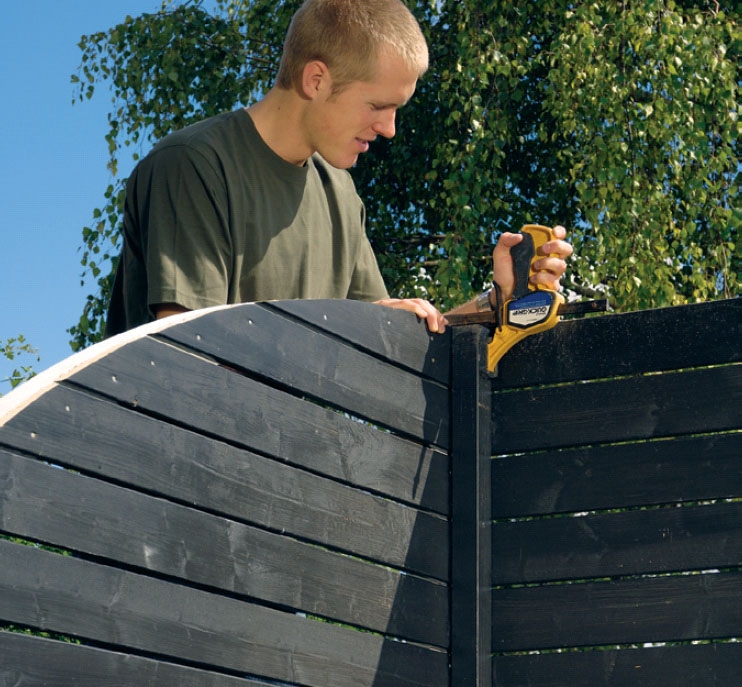

Lyhennä viisi ylintä lautaa. Merkitse ne kaarevan palkin (A) mukaan ja sahaa pistosahalla. Muista maalata kaikki viistopinnat. Kun laudat on asennettu, sivukehikot ovat valmiit.

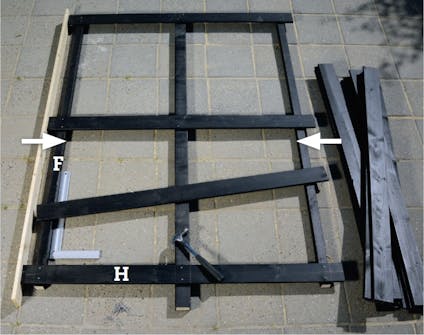

Vajan takaseinä muodostuu yhdestä kappaleesta. Reunalaudat (F) asetetaan verhoiltujen sivukehikoiden paksuutta vastaavan etäisyyden päähän lautojen reunoista, jotta kehikot saadaan kiinnitettyä siihen kohtaan.

Reunalaudat (F) työnnetään sisäänpäin, jotta sivu-kehikoille jää tilaa.

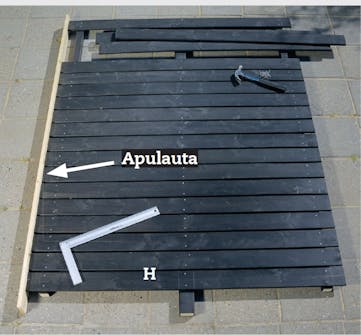

Laudat (H) kiinnitetään 2,2 x 45 mm:n galvanoiduilla nauloilla. Viimeistään nyt huomaat, miten paljon hyötyä apulaudasta on, kun voit tukea verhoilulaudat sitä vasten.

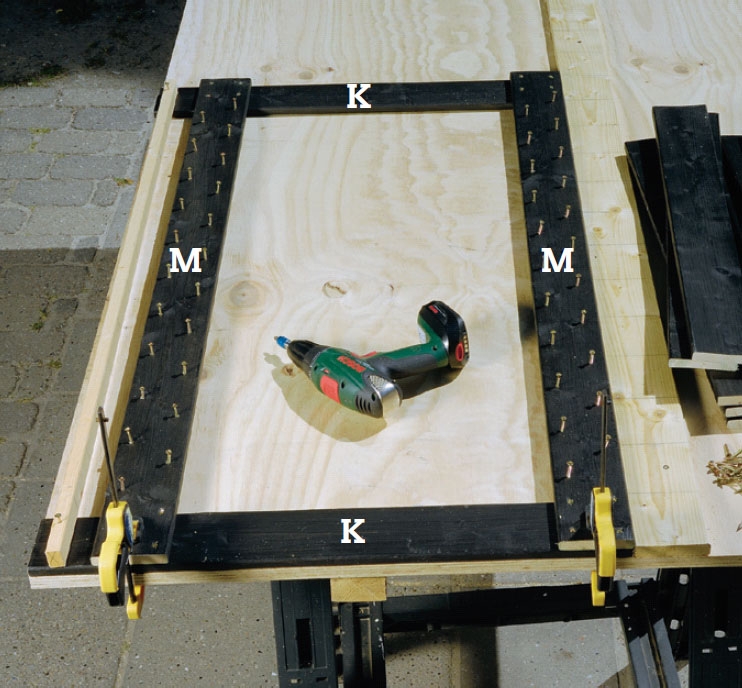

Ovet kootaan 4 x 35 mm:n ruuveilla. Toista päätyä (M) työnnetään sivukehikon paksuuden verran sisään oven puolelta, jotta saranoille jää tilaa. Aloita kokoamalla kulmat.

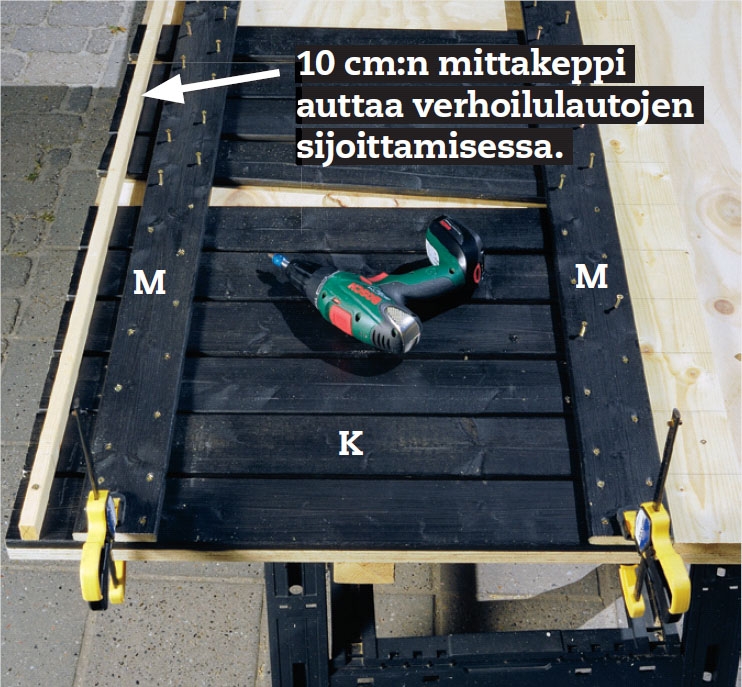

Kiinnitä verhoilulaudat (K) ruu-veilla. Varmista, että lautojen välinen etäisyys on sama kuin sivukehikoissa. Aseta työpöydälle tarvittaessa apuviivain, jotta lopputuloksesta tulee siisti.

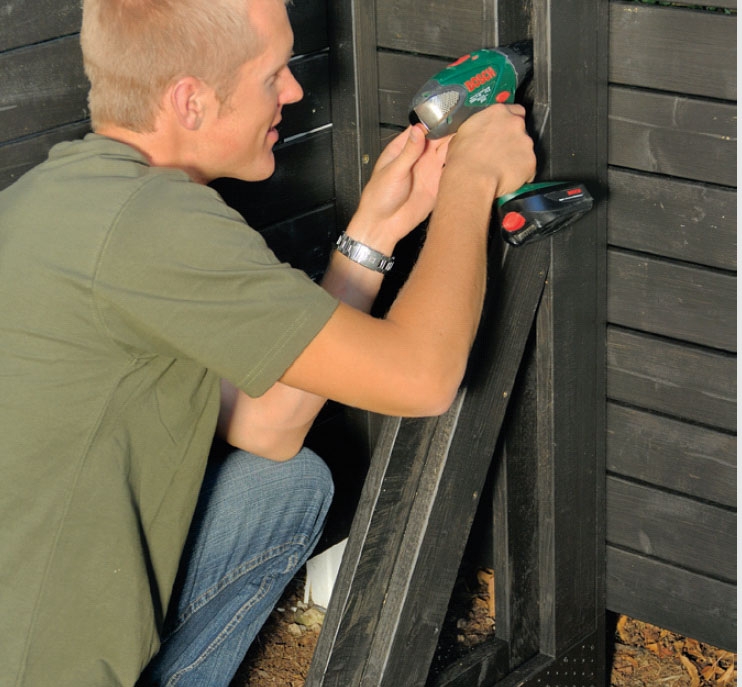

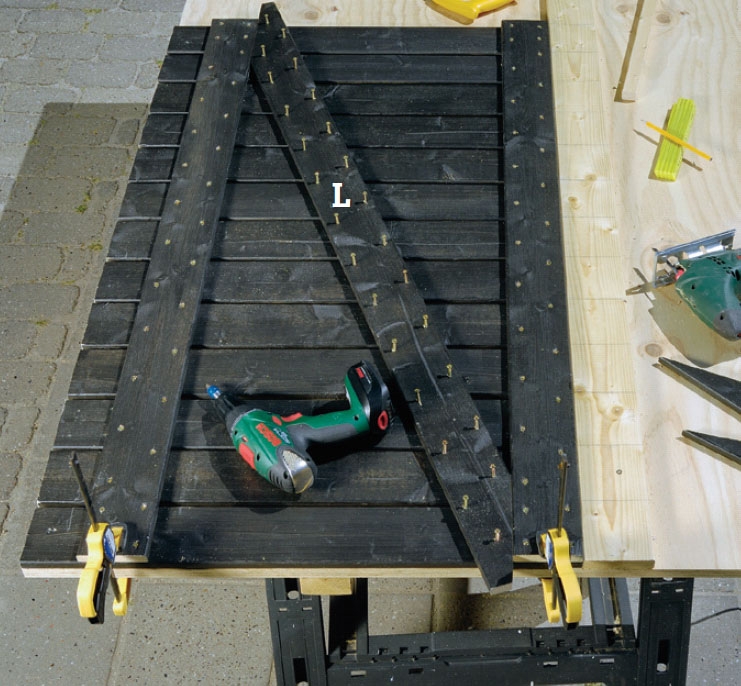

Sovita vinojäykistin (L) sahaamalla sen päädyt viistoon. Ruuvaa se kiinni 4 x 35 mm:n ruuveilla, ja sahaa laudan ylä- ja alareunat linjaan ovireunojen kanssa.

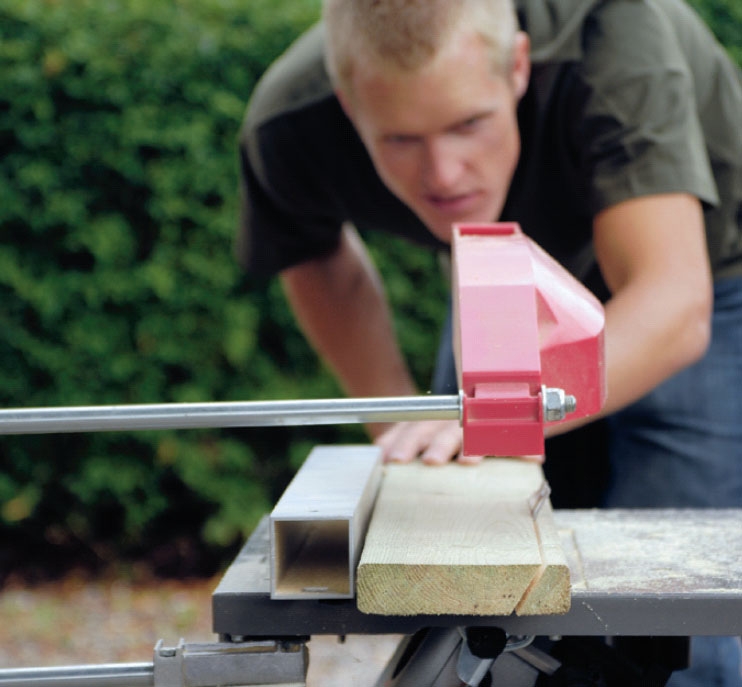

Sahaa tuulilauta (G) niin, että se sopii katon kaltevuuteen. Kulma otetaan sivukehikon etureunasta. Me käytämme pöytäpyörösahaa, mutta myös tavallinen pyörösaha käy.

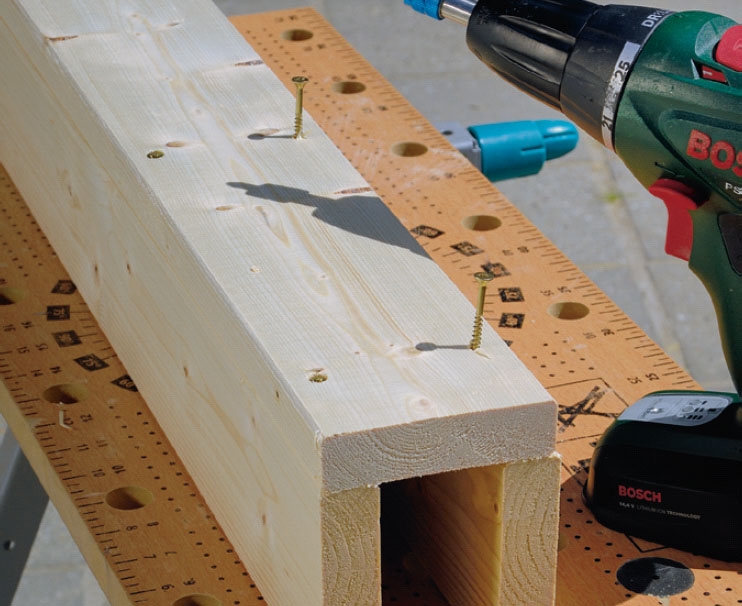

Kokoa ensin telineen pysty- ja vaakakourut laudoista (A) ja (B). Osat kiinnitetään toisiinsa 4 x 45 mm:n ruuveilla.

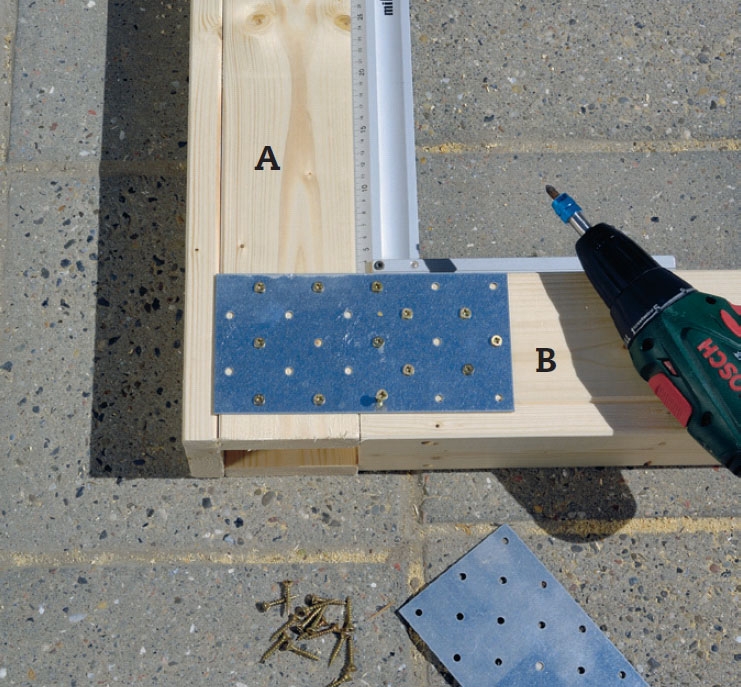

Kokoa osat naulauslevyillä. Aseta yksi kummallekin puolelle telinettä. Vaikka niitä kutsutaan naulauslevyiksi, tässä tapauksessa ne ruuvataankiinni 4 x 20 mm:n ruuveilla.

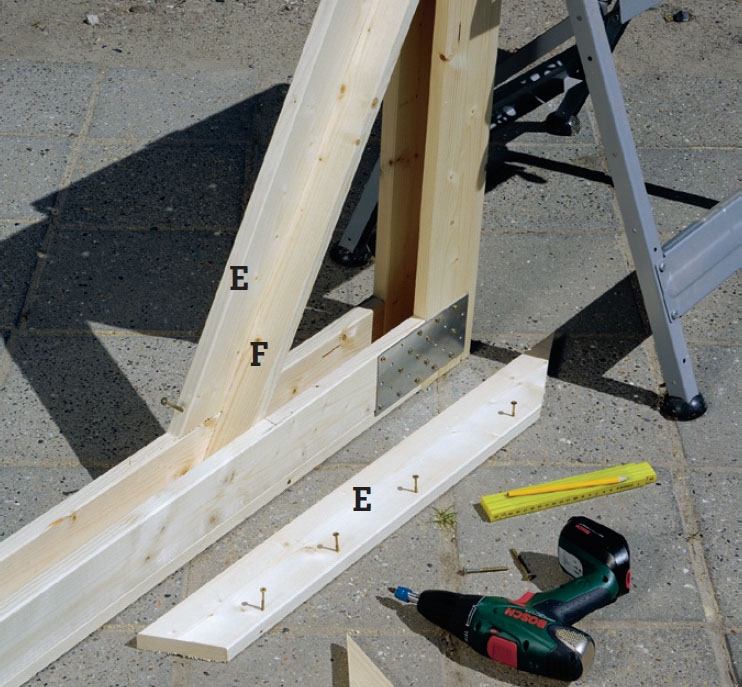

Merkitse vinojäykisteiden (E) pai-kat pitämällä niitä telineen sivuilla piirustuksen merkintöjen mukaisesti. Sahaa ja kiinnitä ne 4 x 50 mm:n ruuveilla. Ruuvaa pohjalauta (F) kiinni 4 x 50 mm:n ruuveilla viistojen sivukappaleiden läpi.

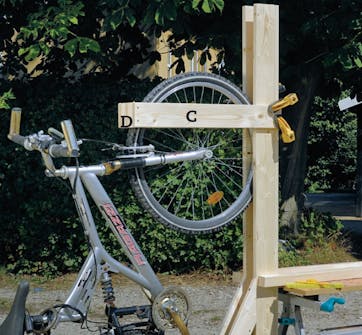

Tarkista, että teline sopii parkkeerattavalle pyörälle, ja säädä tarvittaessa esim. etupyörän kiinnitys-telineen korkeutta. Laudoista (C ja D) koostuva teline ruuvataan kiinni 4 x 35 mm:n ruuveilla. Maalaa teline lopuksi.

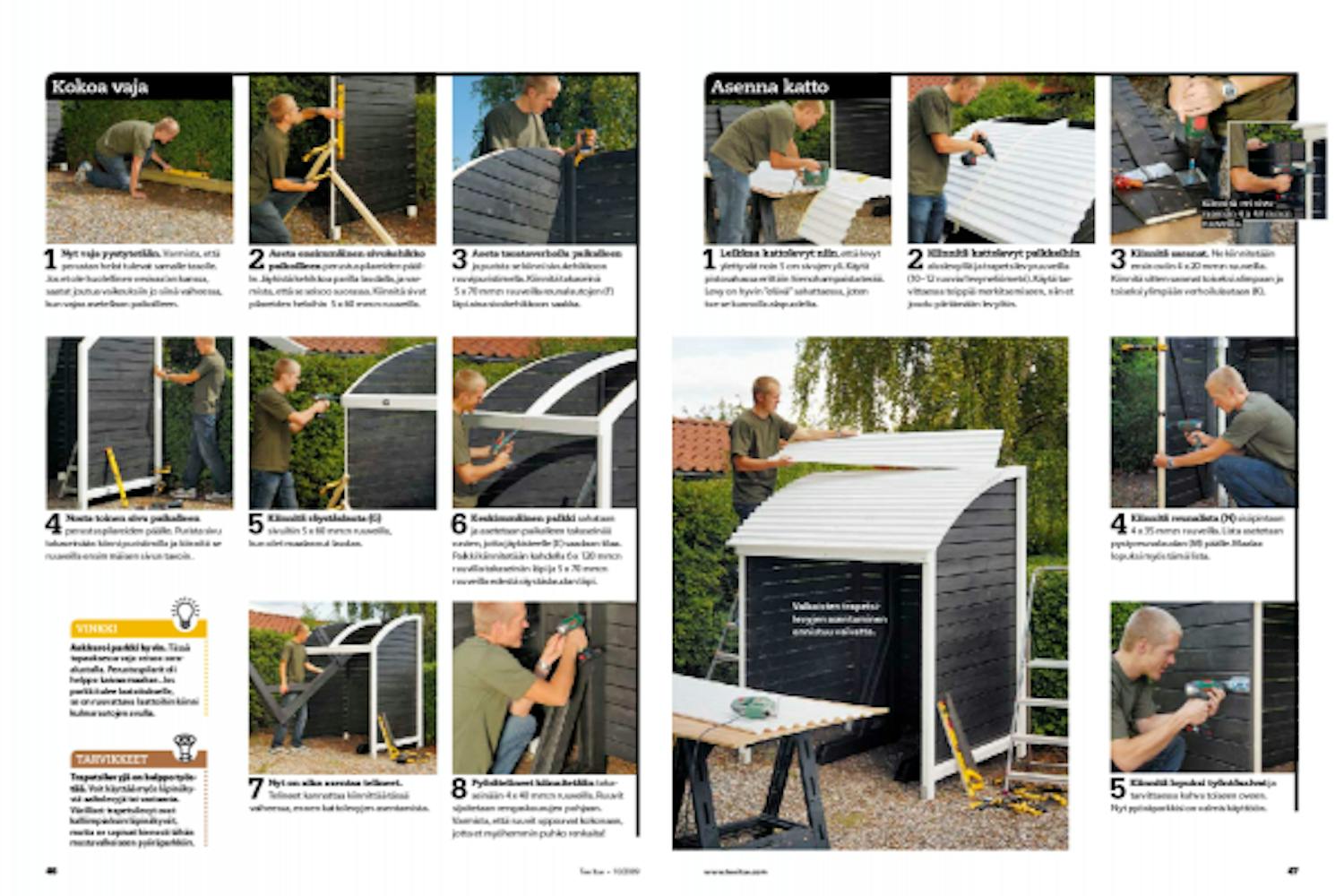

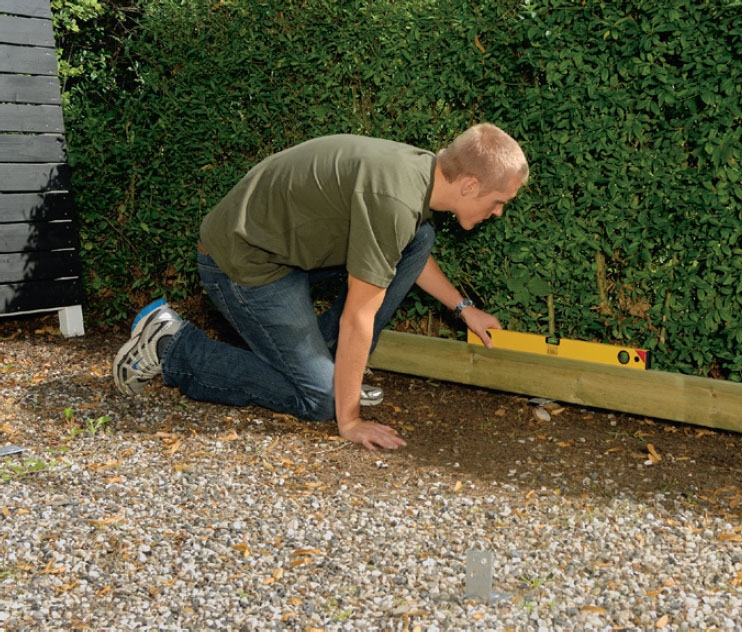

Nyt vaja pystytetään. Varmista, että perustan helat tulevat samalle tasolle. Jos et ole huolellinen vesivaa’an kanssa, saatat joutua vaikeuksiin jo siinä vaiheessa, kun vajaa asetellaan paikoilleen.

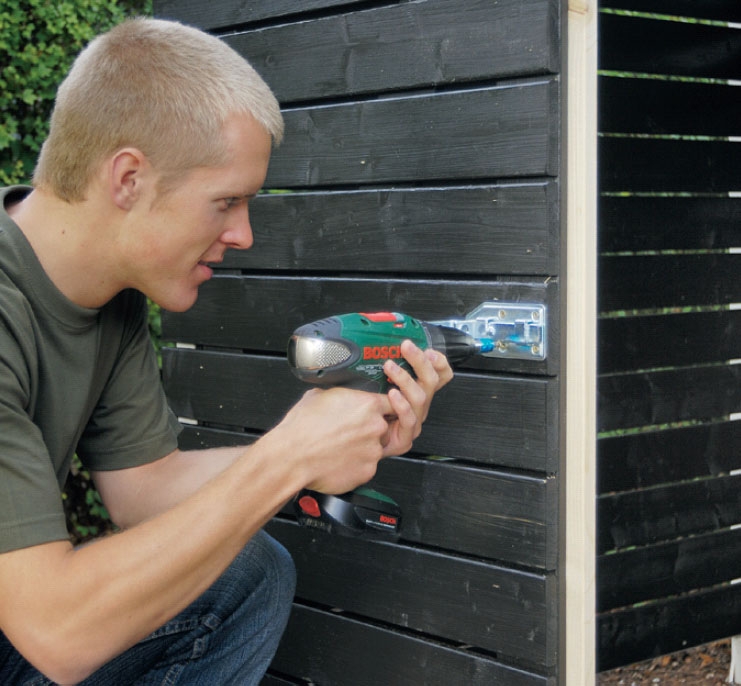

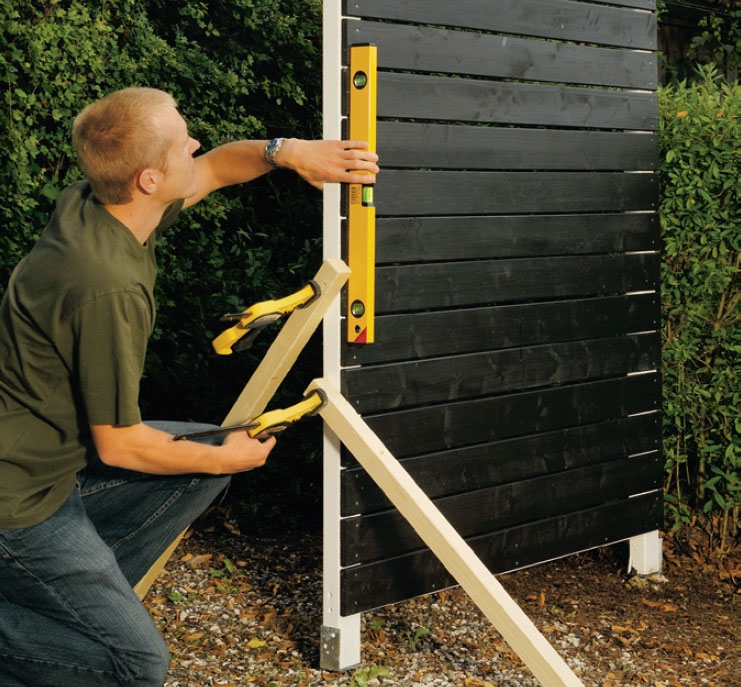

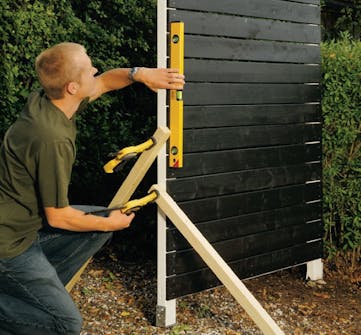

Aseta ensimmäinen sivukehikko paikoilleen perustuspilareiden pääl-le. Jäykistä kehikkoa parilla laudalla, ja var-mista, että se seisoo suorassa. Kiinnitä sivut pilareiden heloihin 5 x 60 mm:n ruuveilla.

Aseta taustaverhoilu paikalleen ja purista se kiinni sivukehikkoon ruuvipuristimella. Kiinnitä takaseinä 5 x 70 mm:n ruuveilla reunalautojen (F) läpi aina sivukehikkoon saakka.

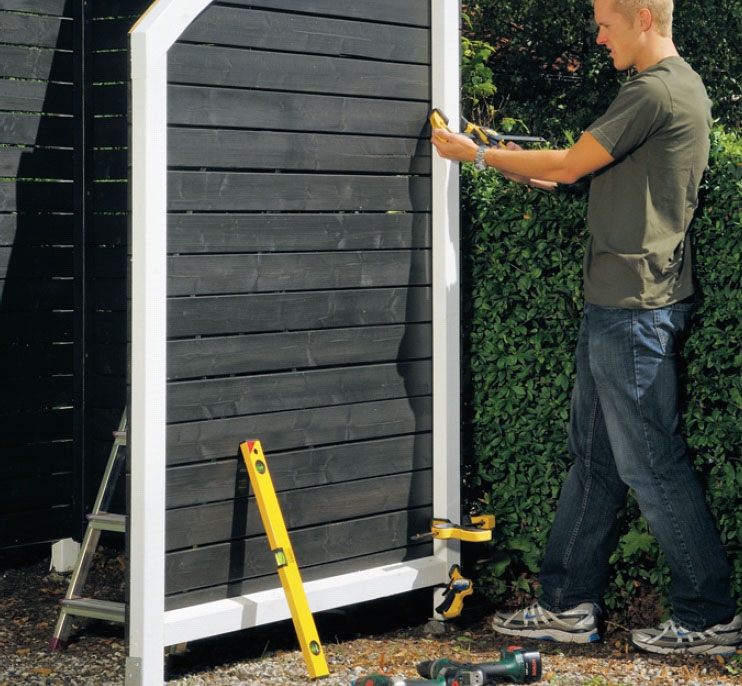

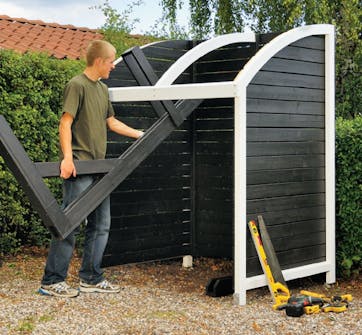

Nosta toinen sivu paikalleen perustuspilareiden päälle. Purista sivu takaseinään kiinni puristimilla ja kiinnitä se ruuveilla ensimmäisen sivun tavoin.

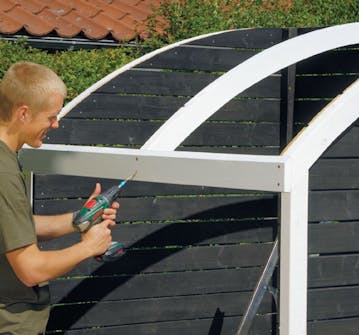

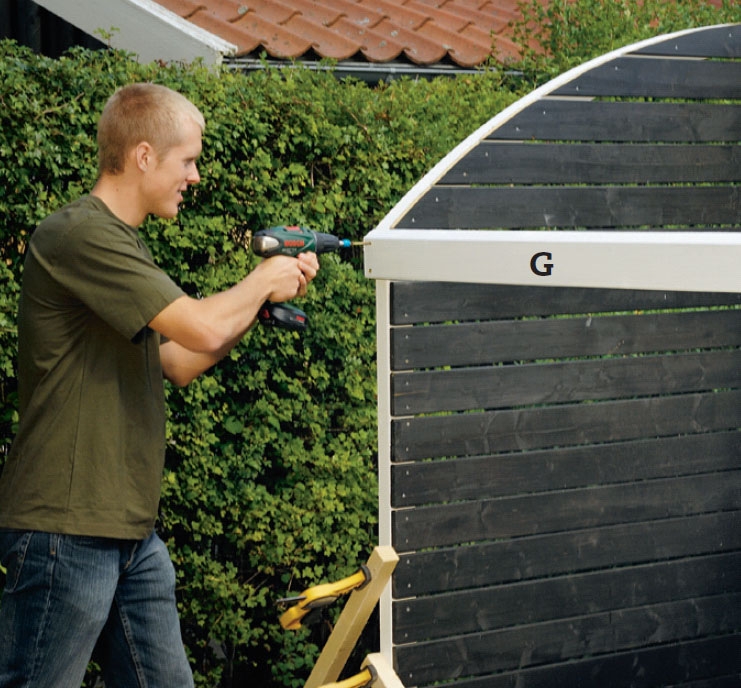

Kiinnitä räystäslauta (G) sivuihin 5 x 60 mm:n ruuveilla, kun olet maalannut laudan.

Keskimmäinen palkki sahataan ja asetetaan paikalleen takaseinää vasten, jotta jäykisteelle (E) saadaan tilaa. Palkki kiinnitetään kahdella 6 x 120 mm:n ruuvilla takaseinän läpi ja 5 x 70 mm:n ruuveilla edestä räystäslaudan läpi.

Nyt on aika asentaa telineet. Telineet kannattaa kiinnittää tässä vaiheessa, ennen kattolevyjen asentamista.

Pyörätelineet kiinnitetään taka-seinään 4 x 40 mm:n ruuveilla. Ruuvit sijoitetaan rengaskourujen pohjaan. Varmista, että ruuvit uppoavat kokonaan, jotta et myöhemmin puhko renkaita!

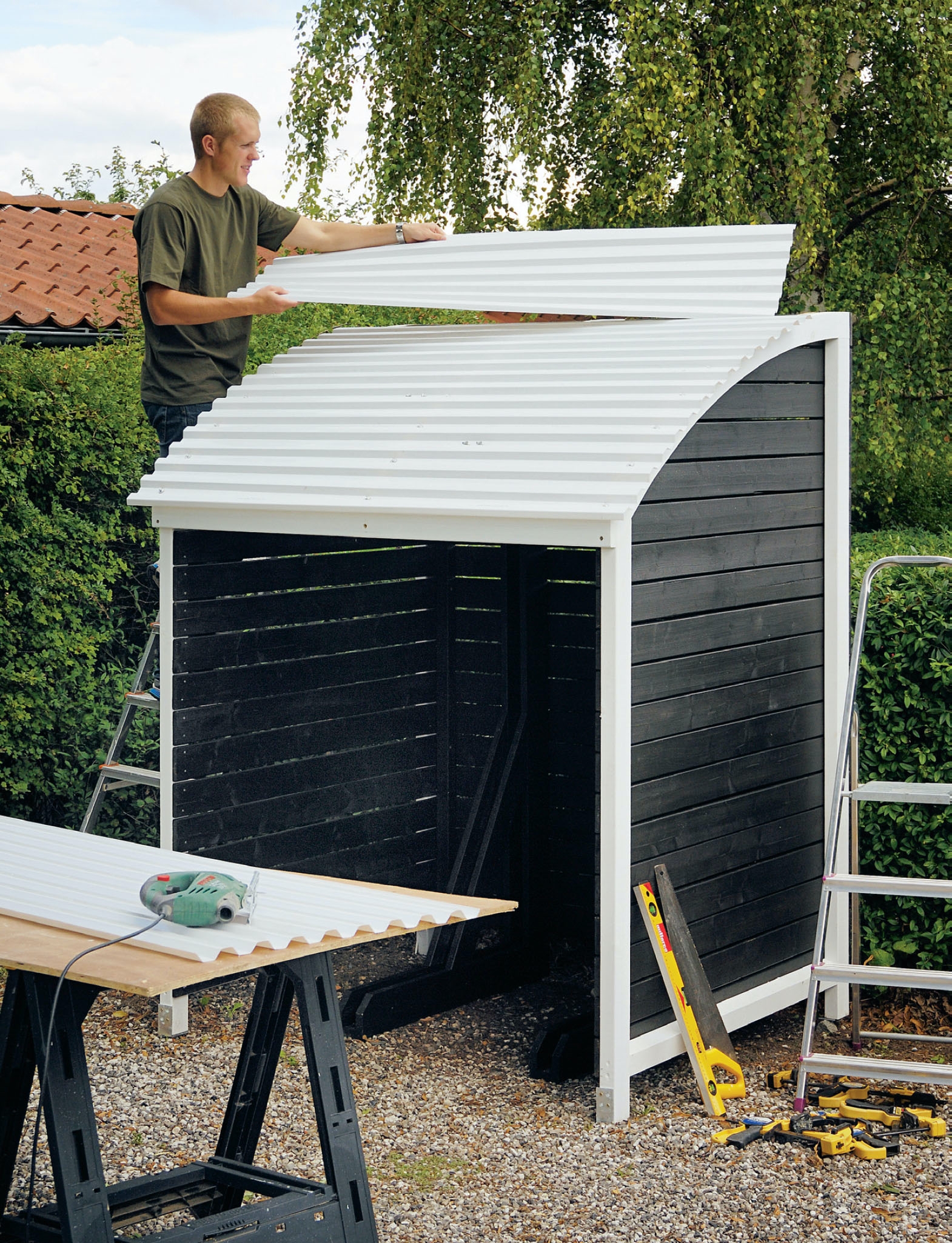

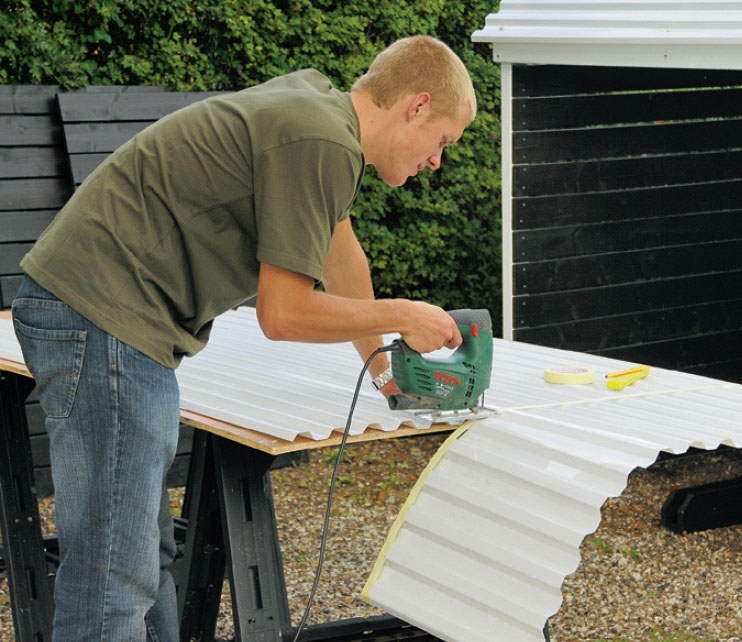

Leikkaa kattolevyt niin, että levyt ylettyvät noin 5 cm sivujen yli. Käytä pistosahassa erittäin hienohampaista terää. Levy on hyvin ”elävä” sahattaessa, joten tue se kunnolla alapuolelta.

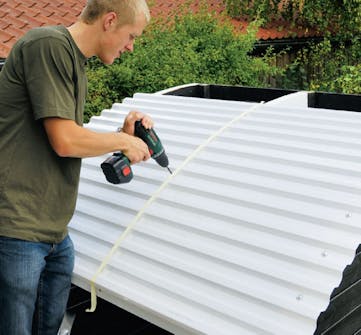

Kiinnitä kattolevyt palkkeihin aluslevyillä ja trapetsilevyruuveilla (10-12 ruuvia/levyneliömetri). Käytä tar-vittaessa teippiä merkitsemiseen, niin et joudu piirtämään levyihin.

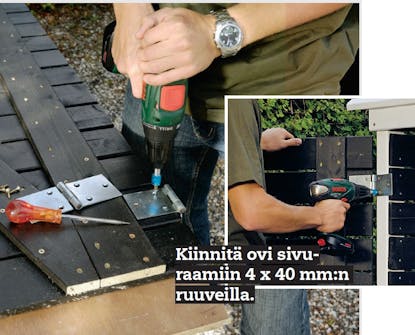

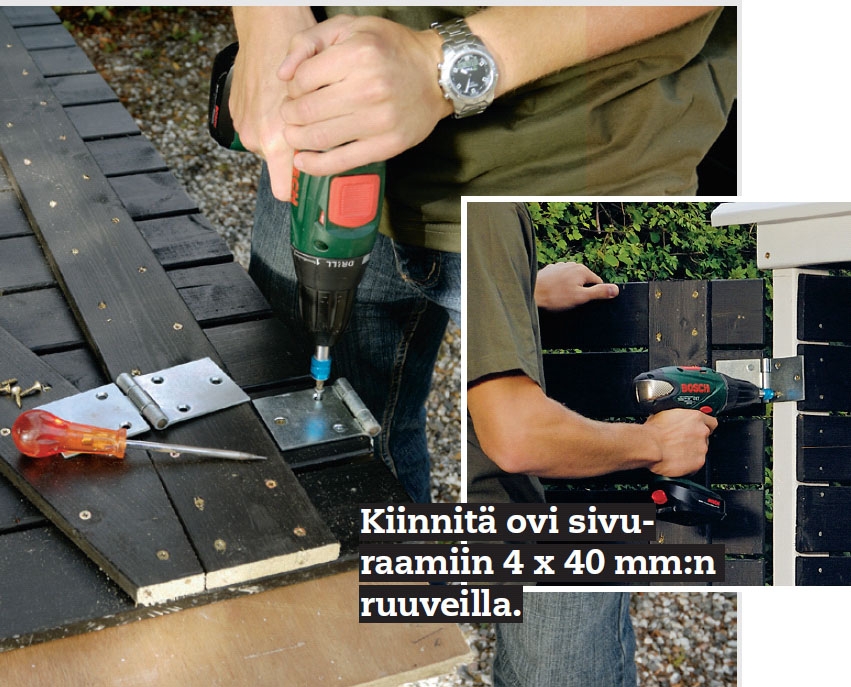

Kiinnitä saranat. Ne kiinnitetään ensin oviin 4 x 20 mm:n ruuveilla. Kiinnitä sitten saranat toiseksi alimpaan ja toiseksi ylimpään verhoilulautaan (K).

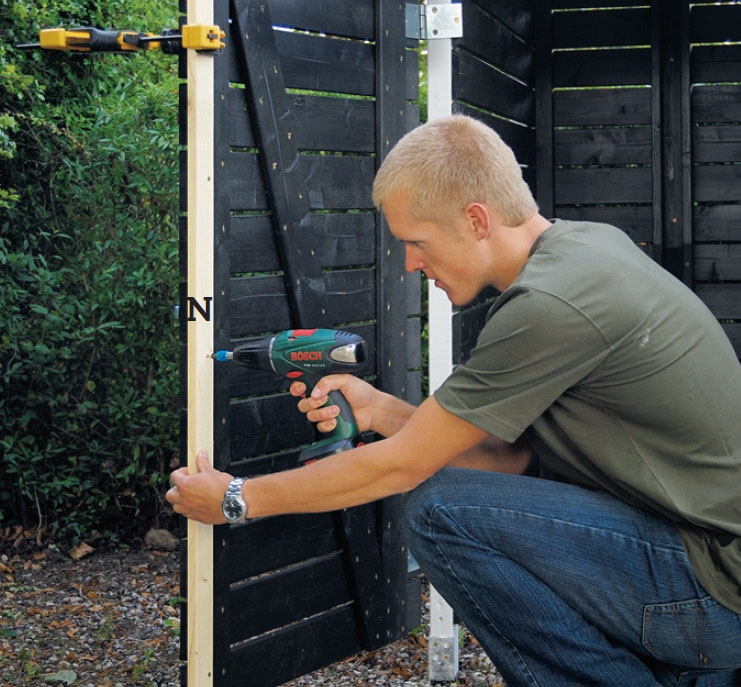

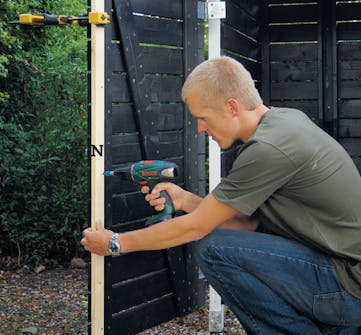

Kiinnitä reunalista (N) sisäpintaan 4 x 35 mm:n ruuveilla. Lista asetetaan pystyreunalaudan (M) päälle. Maalaa lopuksi myös tämä lista.

Kiinnitä lopuksi työntösalvat ja tarvittaessa kahva toiseen oveen. Nyt pyöräparkkisi on valmis käyttöön.
