Johdanto
KATTO
Energiatehokas kattoikkuna eristää lämpöä paremmin kuin tavallinen ikkuna.
SEINÄT
Seiniin asennetaan 100 millin mineraalivillalevyt.
LATTIA
Lattia eristetään kahdella 75 millin villalevyllä. Levyt asennetaan 145 milliä korkeiden lattiapalkkien väliin.
Ohjeet
100x100 sentin nurkkatolpat (A) valetaan kiinni pyöreisiin betoni anturoihin. Päätytolpat (B) asennetaan nurkkatolppien keskelle. Varaston pitkille sivuille asennetaan vaakapalkit (C), ja tolppien alapäihin asennetaan lankut (D).
Seinien puoliväliin ja nurkkatolppien (A) viereen asennetaan pystylankut (E). Niitä tarvitaan vanerilevyjen (F) kiinnittämiseen.
Runkotolppien väliin mahtuu 100 milliä mineraalivillaa. Se on tarpeeksi puolilämpimän varaston seiniin. Eristeet asennetaan ulkopuolelta siinä vaiheessa, kun sisäpuolen vanerilevyt (F) ovat paikoillaan. Eristeiden päälle asennetaan tuulensuojapaperi ja ulkovuorilaudat.
Vala nurkkatolpat (A) kiinni maahan. Tarkista, että tolpat ovat suorassa ja tue ne väliaikaisesti vinotuilla.
Asenna yläpalkit (C) ja alalankut (D). Vajan päädyssä olevan tolpan (B) pitää yltää harjalle asti. Asenna seinien puoliväliin runkotolpat (E).
Asenna vanerilevyt (F) puurungon sisä puolelle. Liimaa levyt polyuretaaniliimalla runkotolppiin (E) ja ruuvaa levyt kiinni.
Asenna vaakalankut (G) runkotolppien väliin ja eristä seinät. 100 milliä mineraali villaa riittää puolilämpimän varaston seinien eristämiseen.
Asenna tuulensuojapaperi eristeiden päälle. Asenna pahvit vaakasuoraan ja limitä niitää reilusti, jotta tuuli ei puhalla eristeisiin niiden välistä. Voit käyttää myös tuulen suojalevyjä.
Ruuvaa koolausrimat (H) kiinni runkotolppiin. Asenna koolausrimat noin 60 sentin välein. Rakenne pysyy kunnossa, kun ilma pääsee kiertämään ulkovuori lautojen takana.
Varaston lattia tehdään vanerilevyistä, jotka kiinnitetään lattia lankkuihin (J) ja (K). Pitkittäiset lankut (J) ruuvataan kiinni rungon alareunaan noin 10 senttiä maan yläpuolelle. Lankut (K) asennetaan lankkujen (J) väliin palkkikengillä. Lankkujen (K) alle asennetaan laudat (L), joiden tarkoitus on tukea jyrsijäverkkoa ja eristeitä.
Lankut (K) tuetaan puolivälistä tolpanpätkillä (M), jotta lattia ei notku jalan alla.
Kun lattian puurunko on valmis, lankkujen päälle asennetaan 18 milliä paksut vanerilevyt (N).
Ruuvaa laudat (L) lankkujen (K) alle. Lautoja tarvitaan verkon kiinnittämiseen. Verkko kannattelee eristeitä ja pitää tuhoeläimet varaston ulkopuolella.
Kiinnitä lankut (K) palkkikengillä lankkuihin (J). Asenna lankut (J) vanerisei-niin vähintään 10 senttiä maan yläpuolelle. Levitä lankkuihin (J) PU-liimaa ja ruuvaa ne kiinni varaston ulkopuolelta noin 20 sentin välein. Kiinnitä lankut (J) perusteellisesti, sillä niiden pitää kantaa lattia paino.
Asenna pienisilmäinen teräsverkko lankkujen (K) väliin. Verkon leveys sopii lankkujen 60 sentin jakoon.
Ruuvaa verkko kiinni lautoihin (L). Ole huolellinen, jotta reunoille ei jää rakoja.

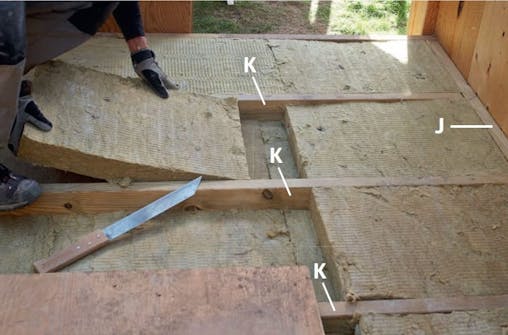

Asenna lankkujen väliin kaksi kerrosta eristettä. Käytä 75 millin villalevyjä ja limitä eristeiden saumat huolellisesti, jotta lämpö ei karkaa levyjen välistä.

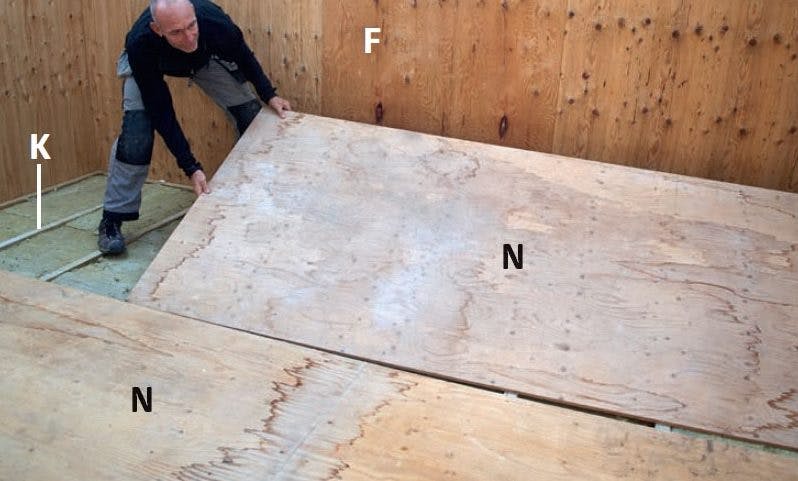

Asenna 18 millin vanerilevyt (N). Levitä levyjen ponttehiin liimaa ja paina ne yhteen. Kohdista levyjen päätysaumat lankkujen (K) keskelle.
Varaston harjalle tehdään kotelopalkki lankuista (P), jotka kiinnite tään päätytolppiin (B). Lankkujen päälle kiinnitetään vanerilevyt (S) liimalla ja ruuveilla. Kotelopalkin päälle asennetaan 125 milliä korkeat lapepalkit (T), joiden välit täytetään eristeillä. Lapepalkit kiinnitetään harjalla toisiinsa ja kotelopalkkiin naulauslevyillä ja kulmaraudoilla. Ruoteet (U) asennetaan jaolla, joka sopii katelevyille. Lapepalkkien alle asennetaan laudat (V), ja eristeet painetaan niitä vasten. Sisäpuolella lautoihin kiinnitetään kipsilevyt.

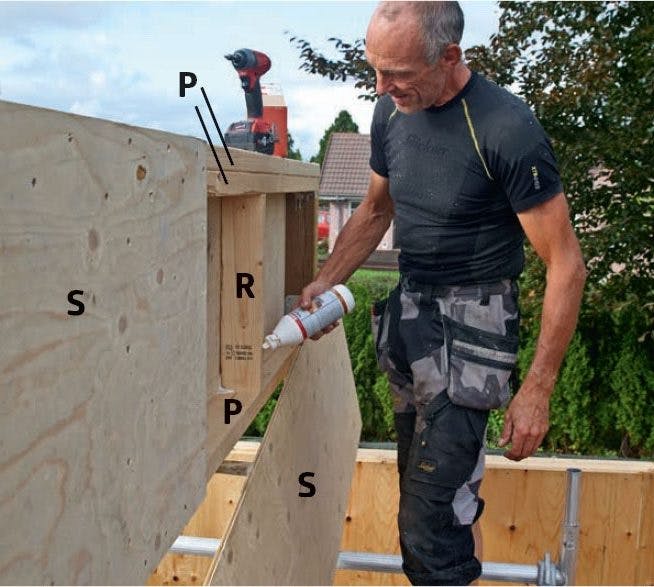

Rakenna kotelopalkki. Kotelopalkki tehdään kolmesta pitkästä lankusta (P), jotka kiinnitetään päätytolppiin (B). Palkin puoliväliin asennetaan 60 sentin pituinen tolpanpätkä (R). Ruuvaa ja liimaa palkin osat yhteen ja asenna palkin molemmille puolille 12 millin vanerilevyt (S).

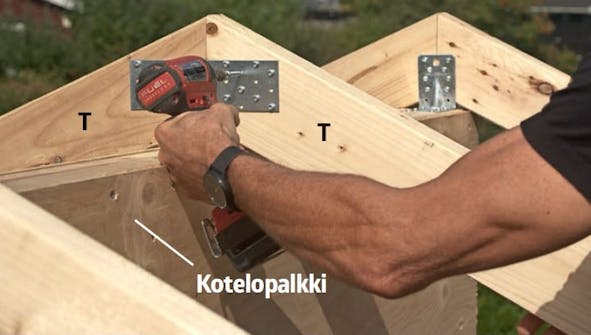

Kiinnitä lankut (T) kulmaraudoilla kotelopalkkiin ja seinään. Yhdistä lapepalkit toisiinsa naulauslevyillä ja kiinnitä ne kotelo palkkiin kulmaraudalla.
Kiinnitä lankut seinän runkoon kulma raudoilla molemmilta puolilta. Tätä seinää on korotettu ylimääräisellä palkilla (C1), jotta varasto sopii yhteen viereen tulevan raken nuksen kanssa.
Asenna ruoteet (U) lapapelkkeihin (T) ja täytä välit eristeellä. Asenna ruoteet jaolla, joka sopii katemateriaalille. Palkkien alapuolelle asennetaan koollauslaudat (V). Ne pitävät eristeet paikallaan ja toimivat kipsilevyjen alustana.
Asenna katelevyt ja mahdollinen kattoikkuna.
Piirustus
Seinät
100 milliä paksussa rungossa on tarpeeksi tilaa puolilämpimän varaston eristeille.

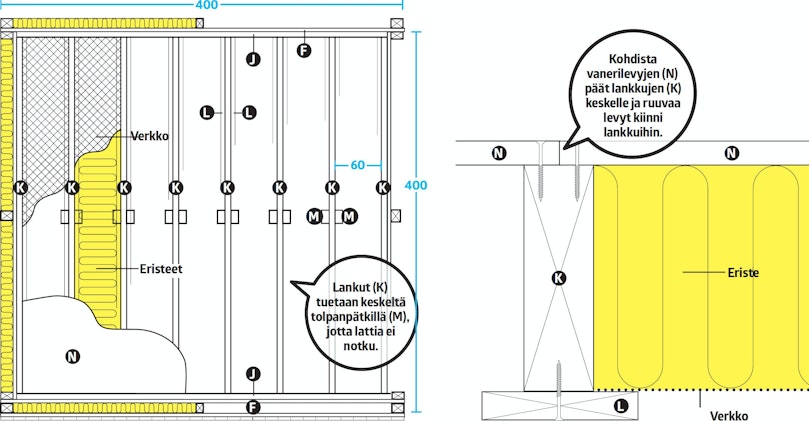

Lattia
Lattia rakennetaan reilusti maan yläpuolelle, jotta ilma pääsee kiertämään eristeiden alla.

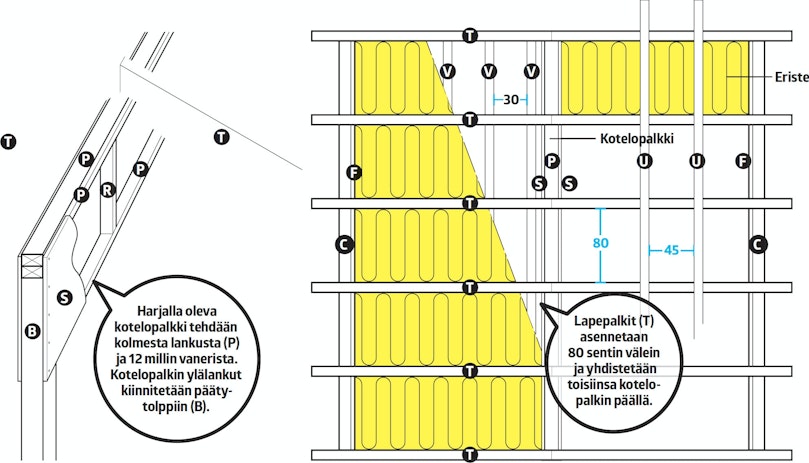

Katto
Varastoon tulee harjakatto. Harjalle tehdään kotelopalkki, jonka varaan lapepalkit tuetaan. Lapepalkkien välit eristetään.
3D-malli
Video
Vinkit & niksit

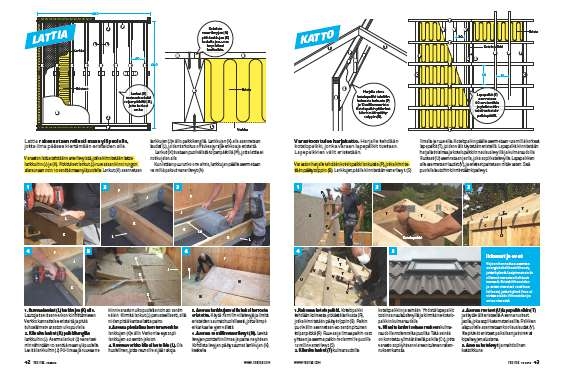

Lehtiversio
