Lisärakennus, osa 4: Kattotuolit

Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Lisärakennus tarvitsee tietenkin kunnon katon. Talon jatkeeseen kopioimme talon nykyisten kattotuolien mitat, kun taas insinööri laskee kattotuolien mitat rakennuksen muuhun osaan.

Lisärakennus, osa 4: Kattotuolit

Johdanto

Ennen katon rakentamista rakennesuunnittelijan pitää laskea ristikoiden koko, lukumäärä ja keskinäinen etäisyys.

Ammattitaitoisesta kirvesmiehestä voi olla tässä vaiheessa paljon apua, sillä kattoristikoiden asentaminen on urakan vaikeimpia vaiheita.

Vanhan talon jatkeeksi tulevien ristikoiden pitää olla samanlaisia kuin vanhassa talossa.

Ohjeet

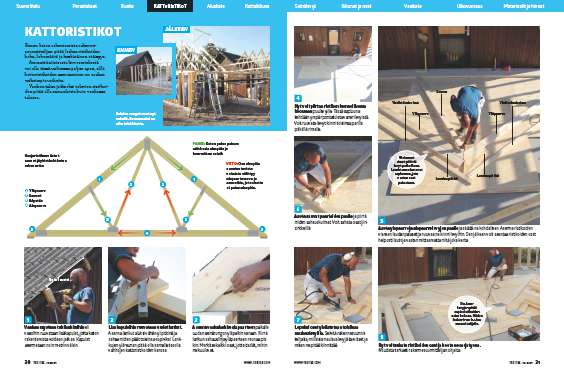

Kattoristikot

Lukittu sisältö

Kirjaudu tai hanki pääsy jaksoon

1

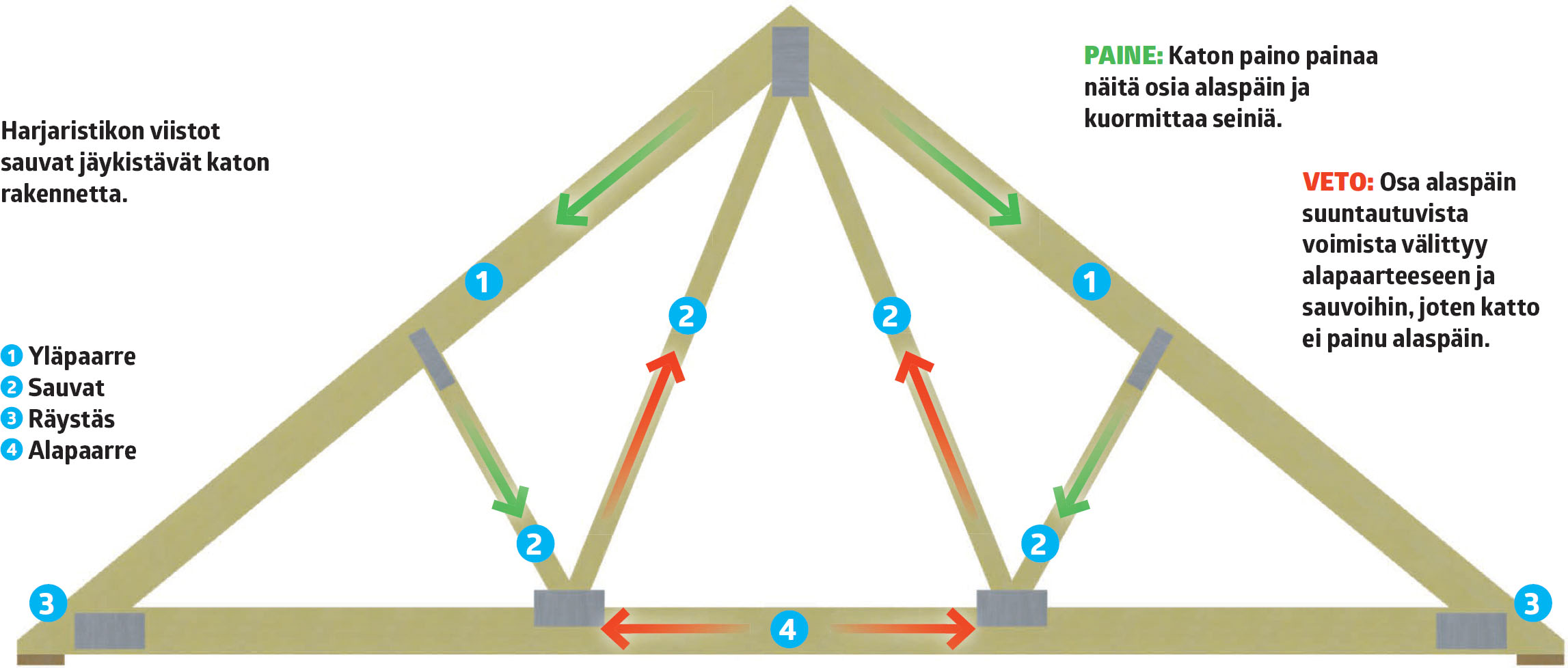

Harjaristikon viistot sauvat jäykistävät katon rakennetta.

  1. Yläpaarre
  2. Sauvat
  3. Räystäs
  4. Alapaarre
2

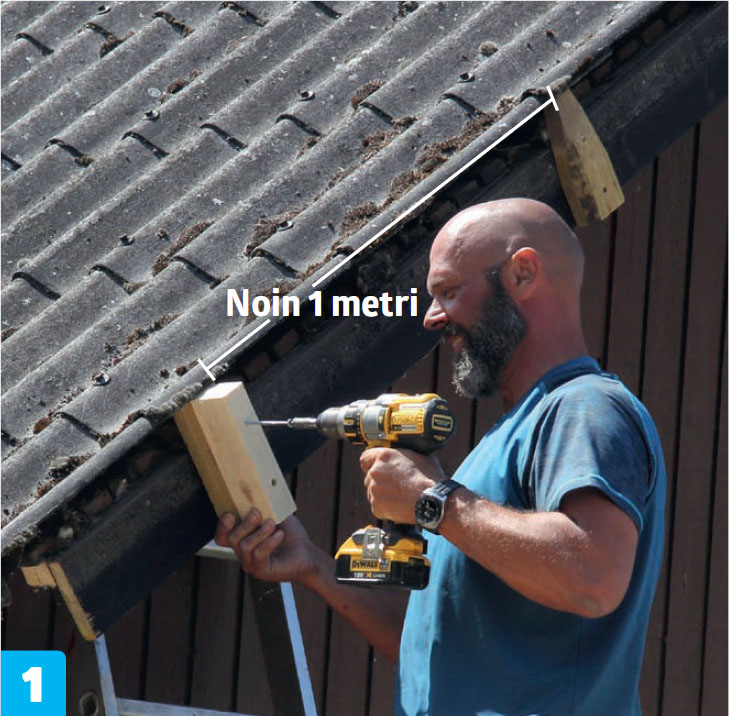

Vanhan räystään tukilankkuihin eli vasoihin ruuvataan lisäkapulat, jotta katon rakentamista voidaan jatkaa. Kapulat asennetaan noin metrin välein.

3

Lisäkapuloihin ruuvataan uudet lankut. Asenna lankut aluksi vähän ylipitkinä ja sahaa niiden päät toisiinsa sopiviksi. Lank-kujen yläreunan pitää olla samalla tasolla vanhojen kattoristikoiden kanssa.

4

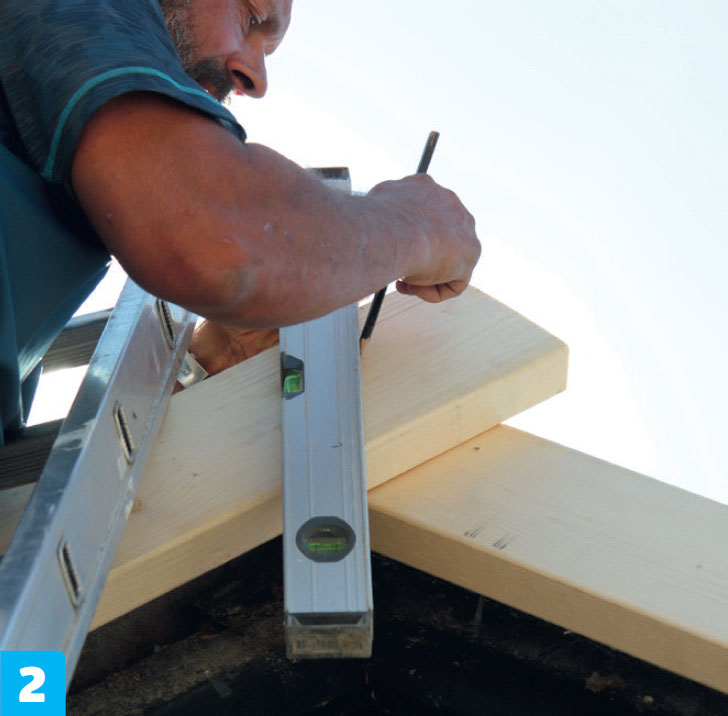

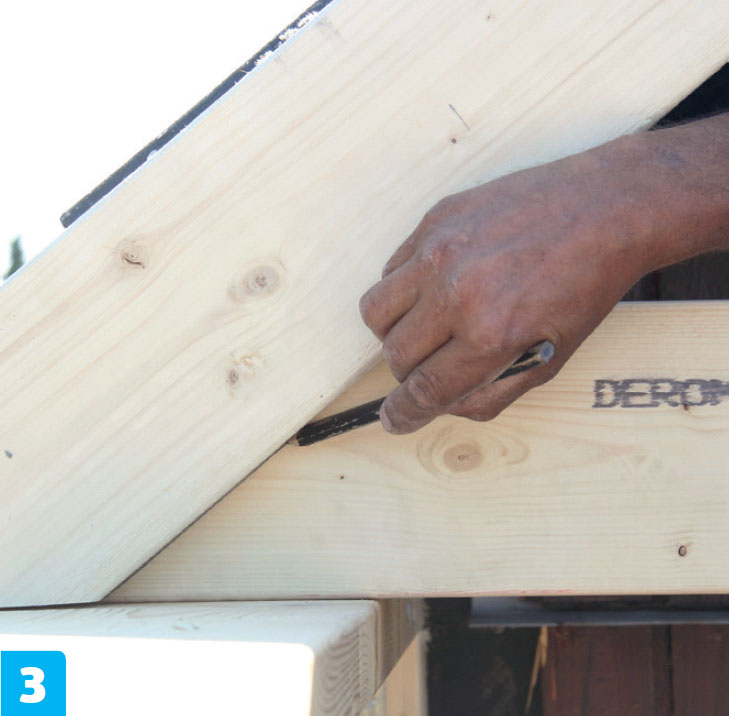

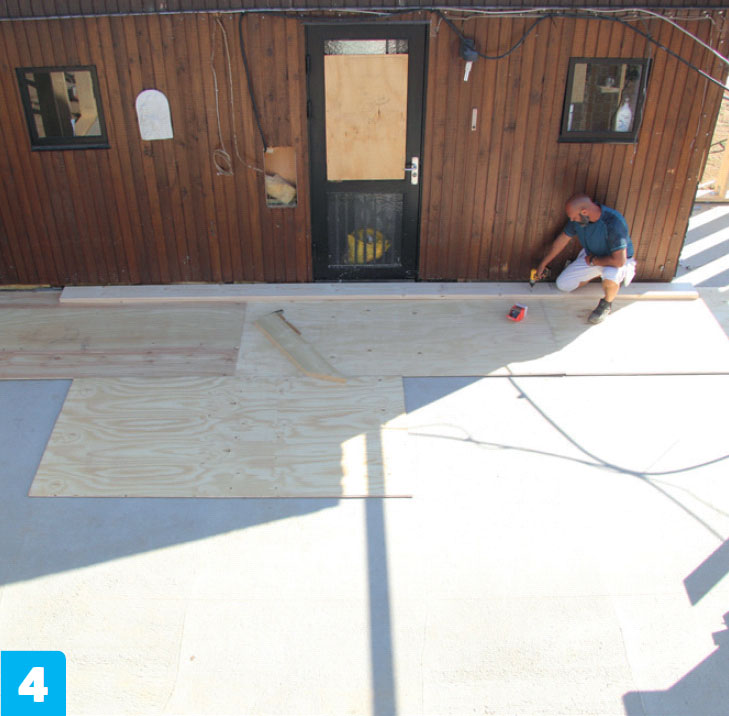

Asenna vaakalankku alapaarteen paikalle uuden seinärungon yläpalkin varaan. Piirrä lankun sahauslinja yläpaarteen reunaa pit-kin. Merkitse kaikki osat, jotta tiedät, mihin ne kuuluvat.

5

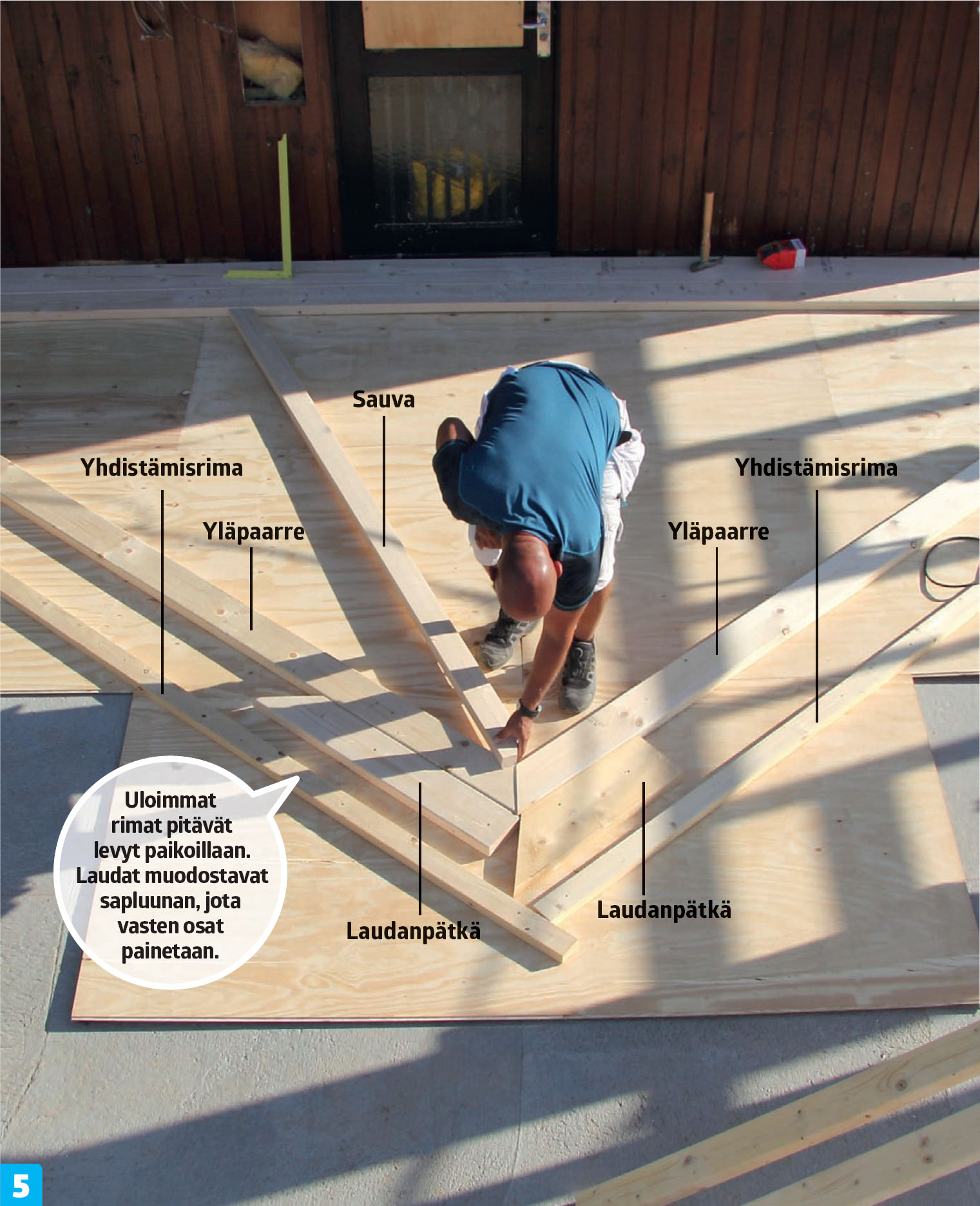

Nyt voit piirtää ristikon luonnollisessa koossaan puulevyille. Tässä sapluuna tehdään ympäripontatuista vanerilevyistä. Voit ruuvata levyt kiinni toisiinsa parilla pitkällä rimalla.

6

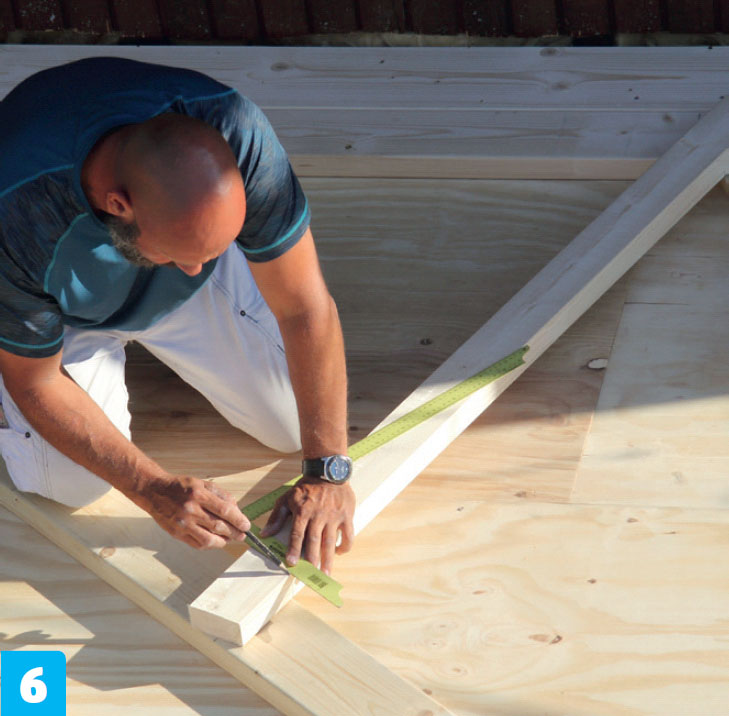

Aseta yläpaarre ja alapaarre levyjen päälle ja säädä ne kohdalleen. Asenna ristikoiden viereen laudanpalaset ja ruuvaa ne kiinni levyihin. Sen jälkeen voit asentaa ristikoiden osat helposti lautoja vasten mittaamatta niitä joka kerta.

7

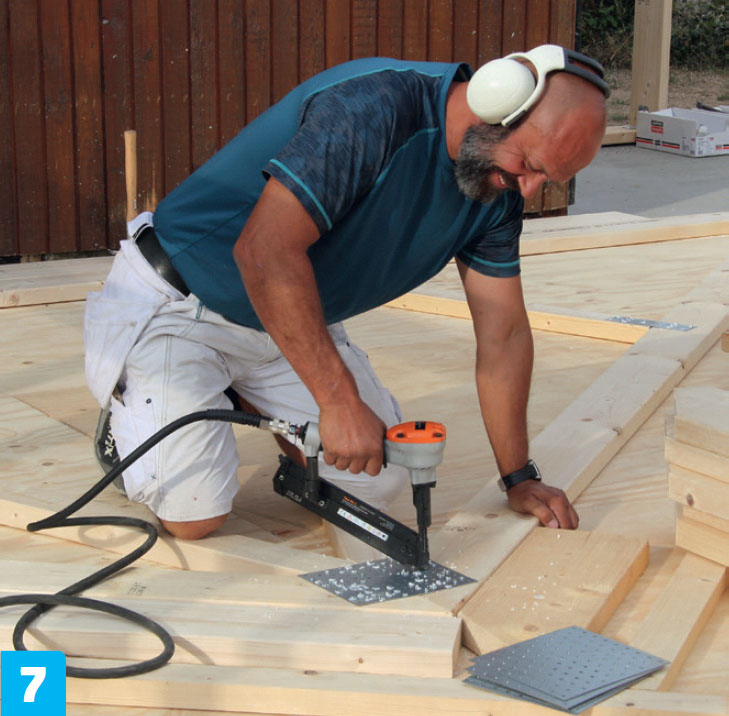

Aseta sauvat paarteiden päälle ja piirrä niiden sahauskulmat. Voit sahata osat jiiri­ sirkkelillä.

8

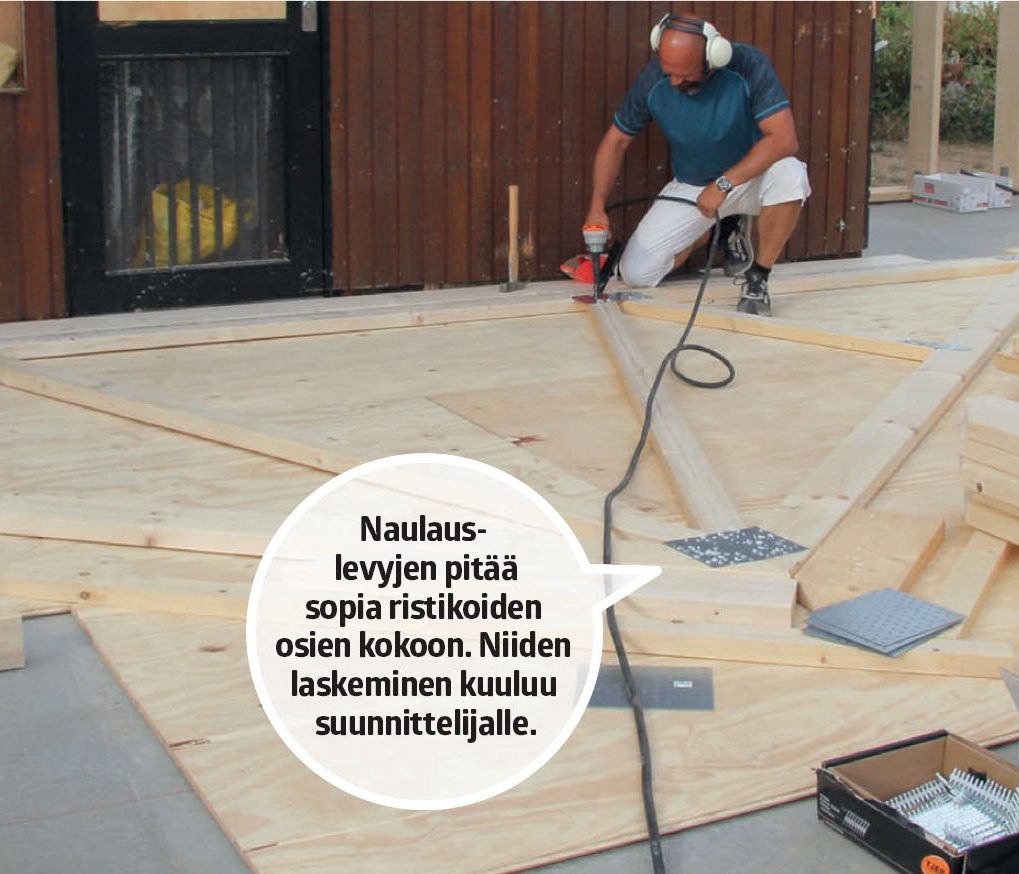

Lopuksi osat yhdistetään toisiinsa naulauslevyillä. Selvitä rakennesuunnit­ telijalta, millaisia naulauslevyjä tarvitset ja miten ne pitää kiinnittää.

9

Nyt voit sahata ristikoiden osat ja koota ne sarjatyönä. Noudata tarkasti rakennesuunnittelijan ohjeita.

Ristikoiden asennus

Lukittu sisältö

Kirjaudu tai hanki pääsy jaksoon

Sen jälkeen on aika nostaa ristikot paikoilleen. Tässä näytetään, miten kokenut kirvesmies asensi ristikot. Harkitse, tarvitsetko tähän työvaihee-seen ammattilaisen apua.

Rakennesuunnittelija laskee myös sen, kuinka kauas toisistaan ristikot pitää asentaa.

1

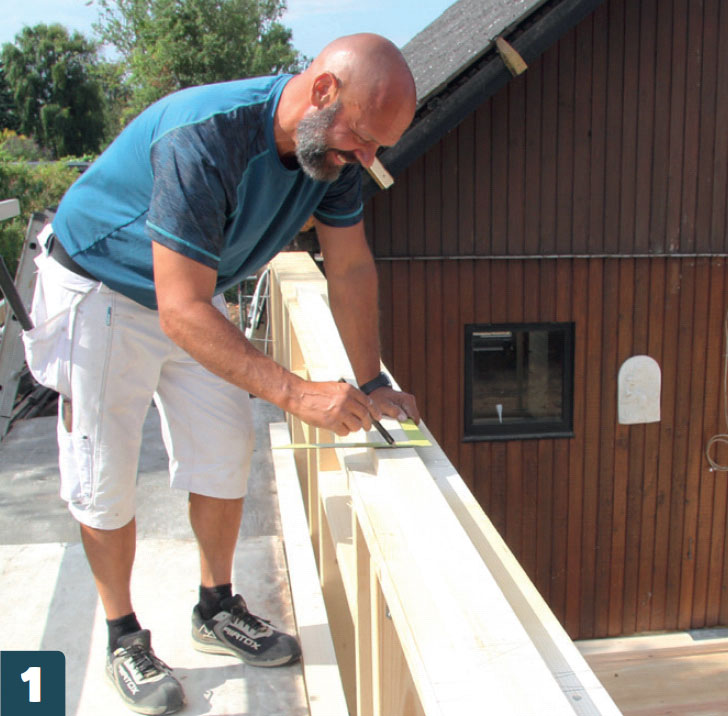

Piirrä ristikoiden paikat yläpalkkiin. Tee selkeät merkinnät, jotta ristikot eivät mene kiireessä merkin väärälle puolelle. Voit käyttää apuna merkkilautoja.

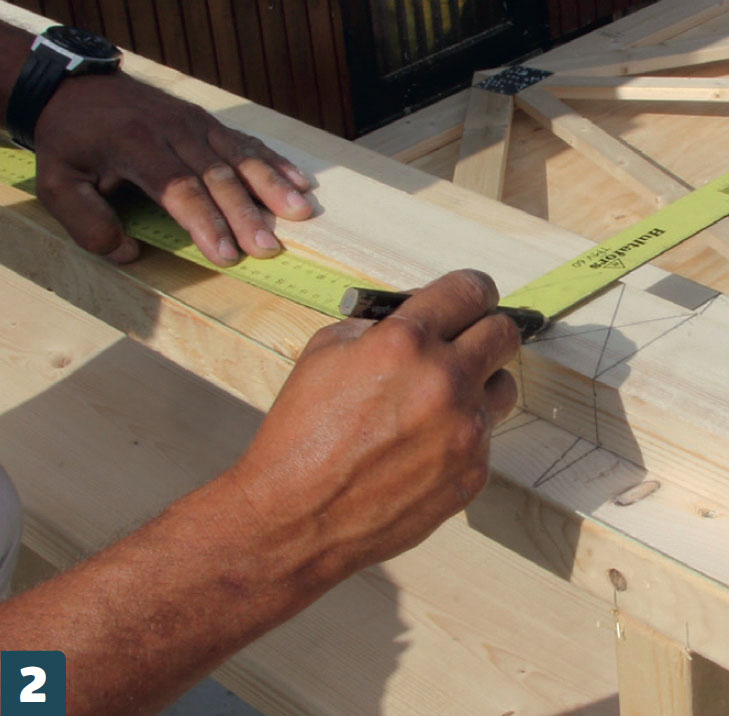

2

Tässä käytetään neljää merkkilautaa, jotka yltävät rakennuksen päästä päähän. Jokainen lauta merkitään selkeyden vuoksi.

3

Jokaisen ristikon viereen asennetaan kulmaraudat. Ristikot kiinnitetään kulma-rautoihin 40 millin nauloilla.

4

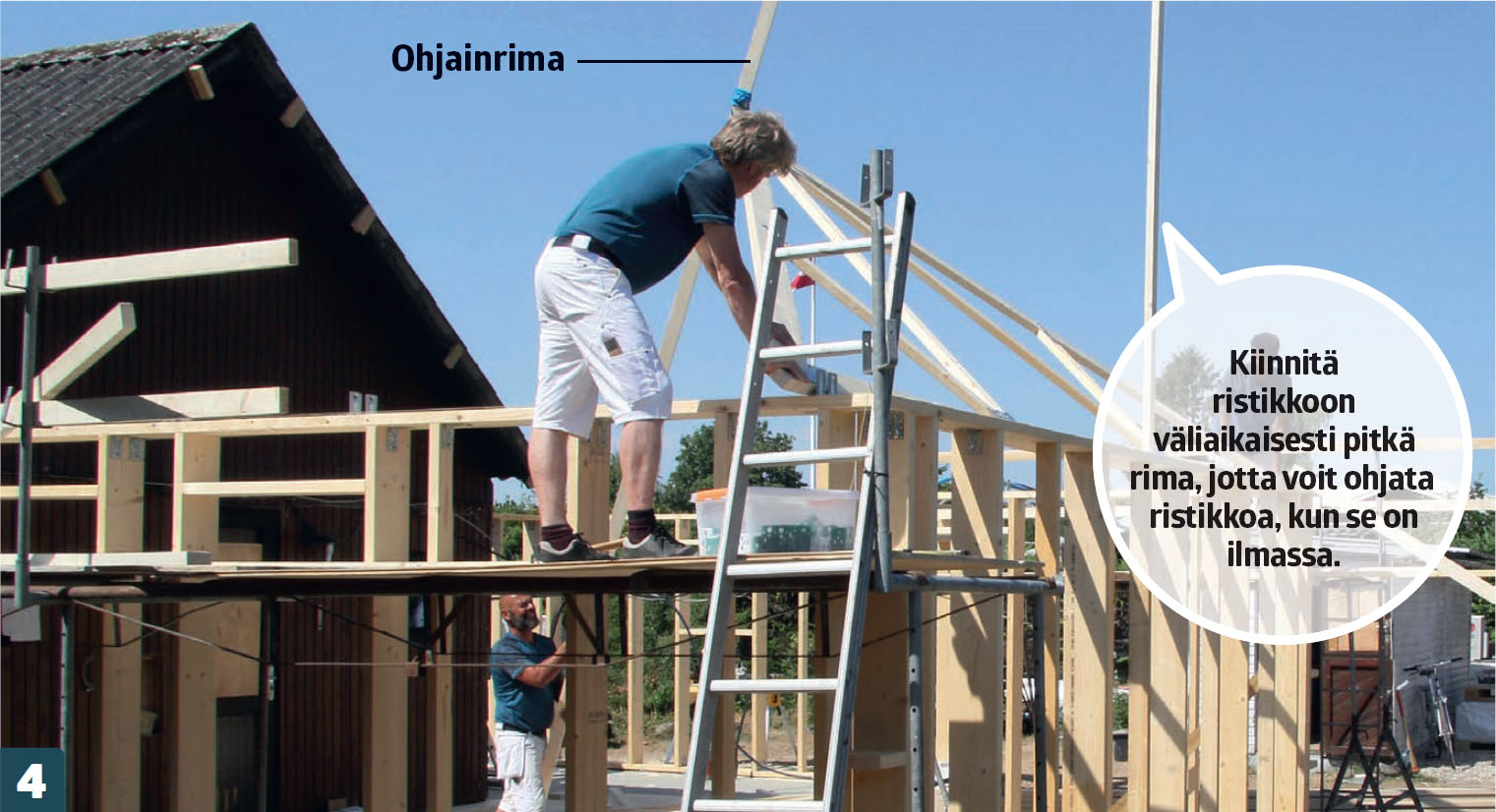

Ensimmäinen ristikko nostetaan paikalleen. Ristikot kannattaa asentaa kolmistaan tai neljästään. Molempiin päihin tarvitaan yksi ihminen naulaamaan ristikot kiinni. Kolmannen tehtävä on pitää ristikkoa pystyssä ja ohjata se paikalleen riman avulla.

5

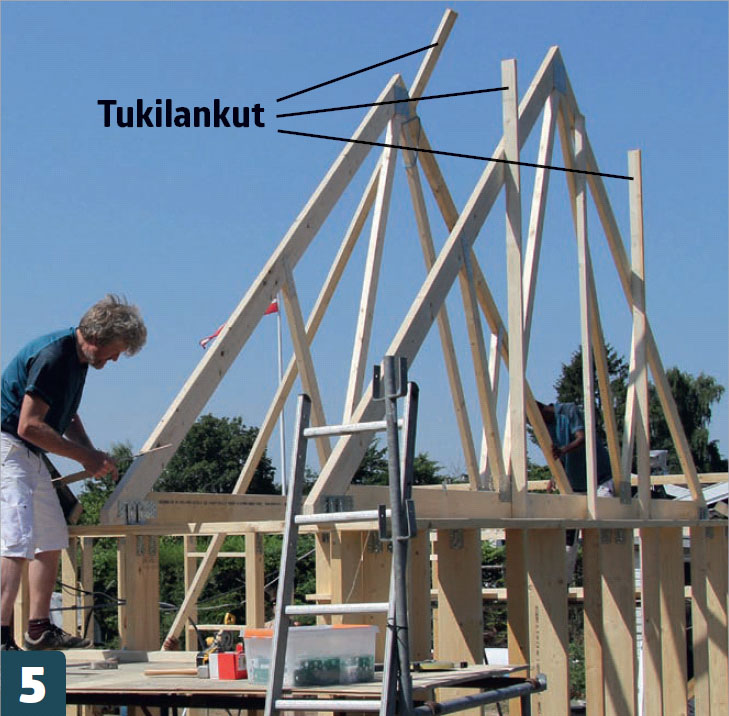

Nosta loput ristikot paikoilleen. Naulaa mittalauta kiinni ensimmäiseen ristikkoon, kohdista toinen ristikko merkin kohdalle ja naulaa lauta kiinni. Pystylankut tukevat ristikoita asennuksen aikana.

6

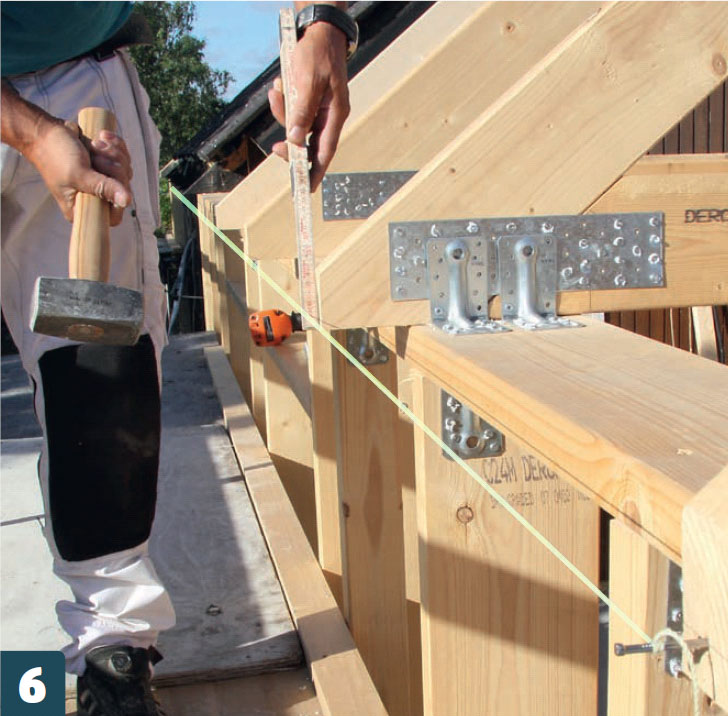

Viritä linjalanka ensimmäisen ja viimeisen ristikon välille. Jätä ristikon pään ja langan väliin parin sentin rako ja asenna kaikki ristikot yhtä kauas langasta.

7

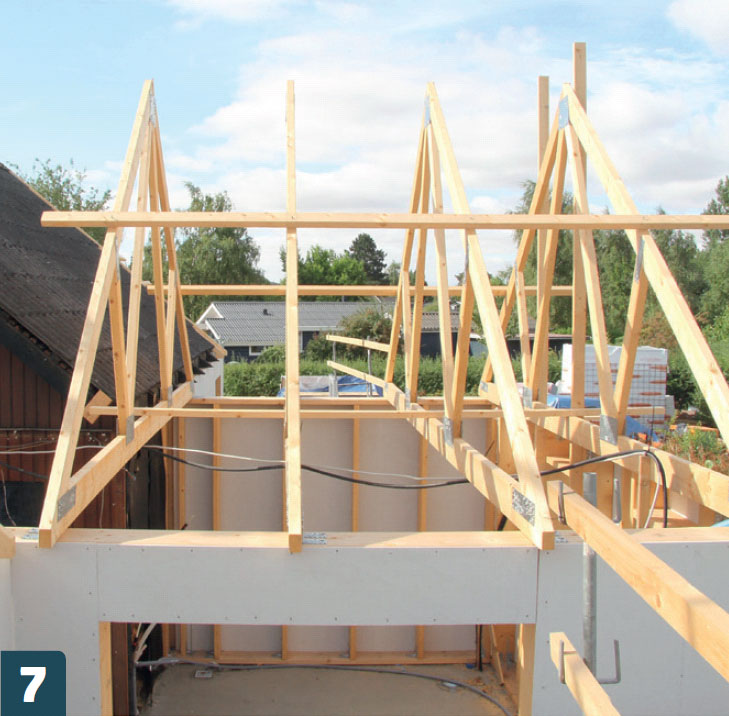

Kulmaosan ristikot tehdään samalla tavalla. Sen jälkeen on aika pitää harjannostajaiset.

Korkea sisäkatto

Tähän osaan tehdään korkea, harjanmuotoinen sisäkatto. Palkit asennetaan talon suuntaisesti kahden harjaristikon väliin. Toisessa päässä olevaa vanhaa ristikkoa pitää vahvistaa.

Rakennuksen muut huoneet ovat tasakattoisia, mutta uudisosaan tulee korkea, harjanmuotoinen sisäkatto.

Korkean osan ristikot tehdään eri tavalla asentamalla kattopalkkien väliin talon suuntaiset lankut.

Tässäkin vaiheessa tarvitaan rakenne-suunnittelijaa palkkien kantavuuden ja keskinäisen etäisyyden laskemiseen.

1

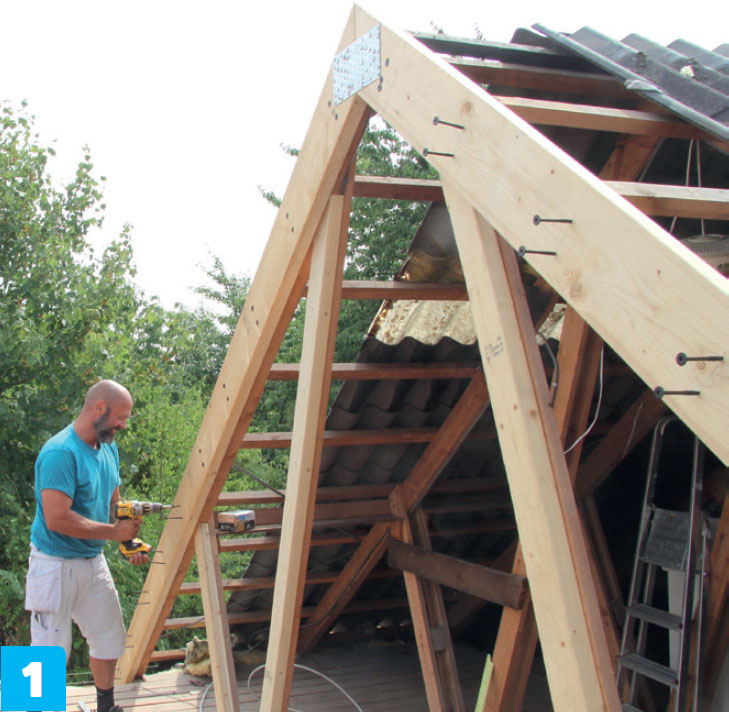

Vanhan ristikon sauvat vahvistetaan 48x98 millin lankuilla ja ristikon yläpaarre 48x198 millin lankulla. Liitoksiin käytetään naulauslevyjä, kulmarautoja ja isokantaisia erikoisruuveja.

2

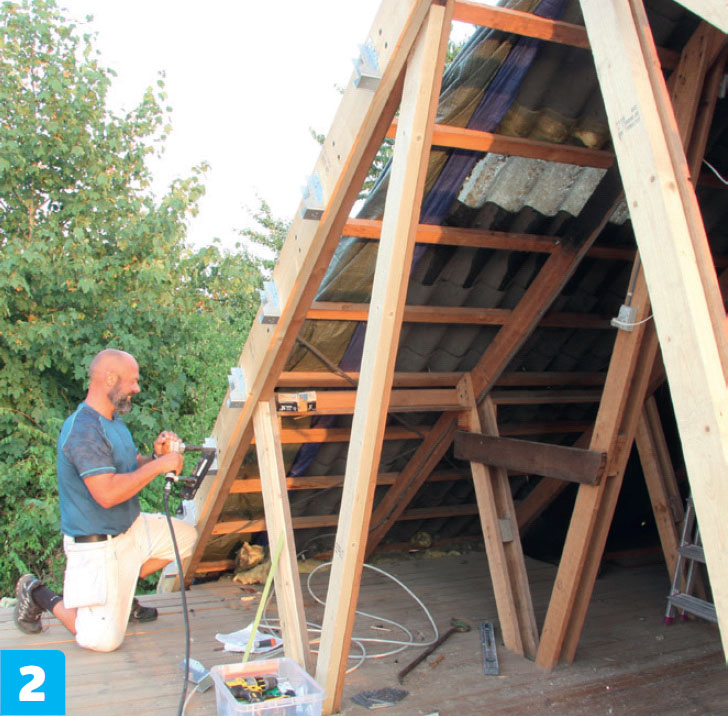

Yläpaarteeseen kiinnitetään palkk kengät 50 sentin jaolla. Niihin asennetaan talon suuntaiset 48x198 millin lankut. Palkkikengät naulataan kiinni 40 millin nauloilla.

3

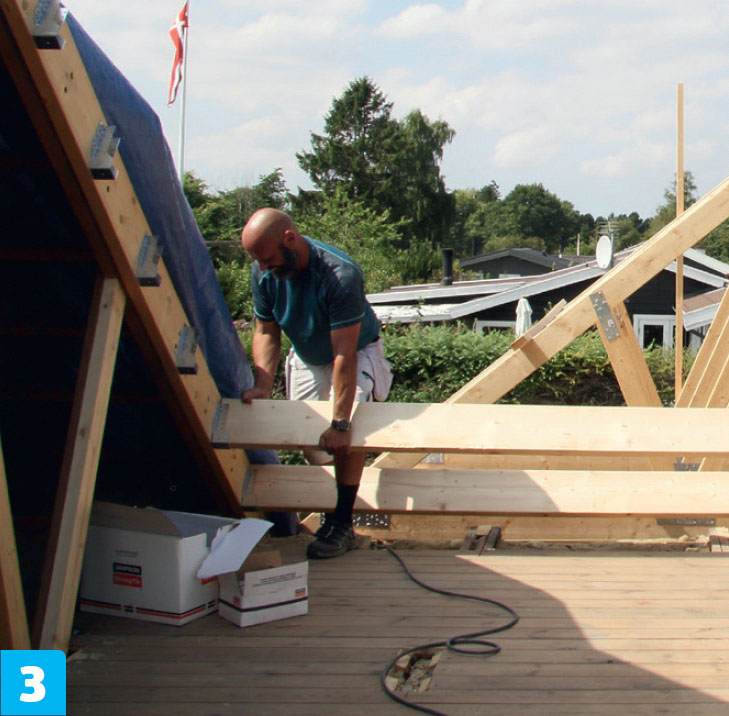

Pitkittäiset palkit asennetaan ristikoiden väliin. Lankut ovat aina hieman kieroja, joten käännä lankut siten, että ne ovat mutkalla ylöspäin. Katto painaa ne suoriksi ajan kuluessa.

Materiaalit

48x198 mm lankkua:
• Ylä- ja alapaarteet

48x98 mm lankkua:
• Vinotuet

Lisäksi:
• Nauloja
• Ruuveja
• Naulauslevyjä
• Kulmarautoja

Hinta

Noin 1 200 €
