Johdanto
Ohjeet
01
Rakenna kaappi
10
Vaihe
Riippumatta siitä, rakennatko irrallista kaappia vai asennatko sen seinän jat-keeksi, ensin on rakennettava puurunko uudelle kaappiseinälle. Se peittää putket ja siinä on oviaukko kulkua varten.
Kun otat mittoja, muista huomioida korkeus, jos katossa kulkee esim. put-kia. Tällä voi olla merkitystä yhden tai useamman osan pituudelle. Puurungon keskelle tulee vaakarimat ja runko ver-hoillaan kaikilta sivuilta mdf-levyllä. Levyt leikataan etukäteen niin, että putkille jää tilaa. Katso alla olevasta laati-kosta, miten teet kaavan levyjen sovit-tamiseksi putkien mukaan.

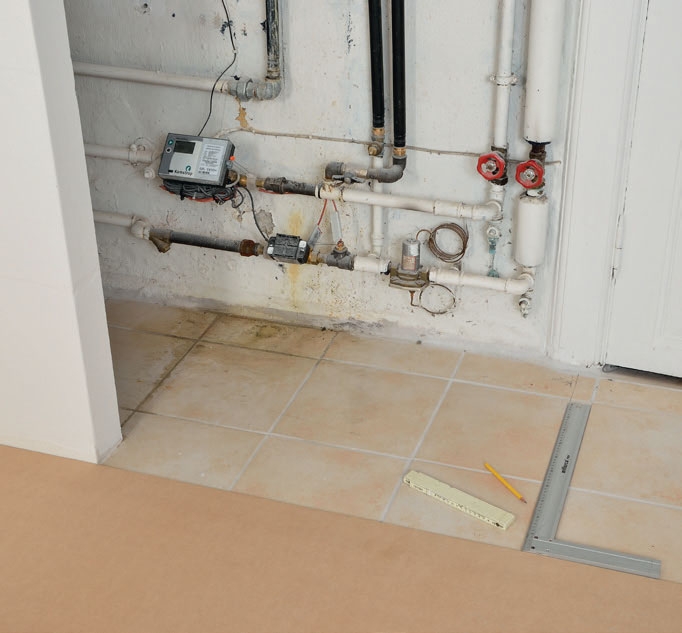

Merkitse lattiaan seinän paikka. Tässä asetimme lattiaan suoran levyn olemassa olevan seinän jatkeeksi, jotta kaa pin paikka on helpompi piirtää ja varmis taa, että jatkoseinä saadaan suoraan kulmaan.

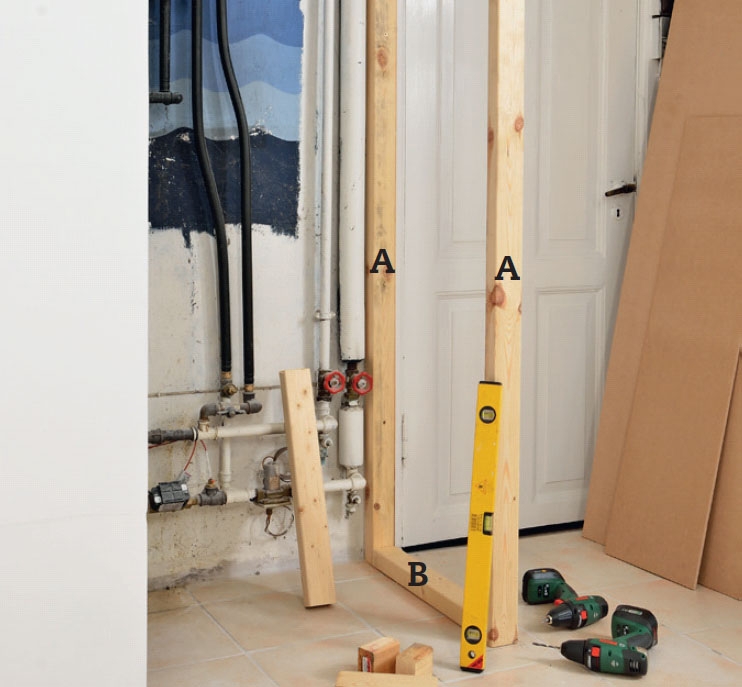

Sovita pystytolppien (A) ja vaakarimojen (B) pituus oikein. Aseta ne aluksi paikalleen ja tarkista, sopiiko runko sille tarkoitettuun kohtaan, ennen kuin yhdistät osat toisiinsa.

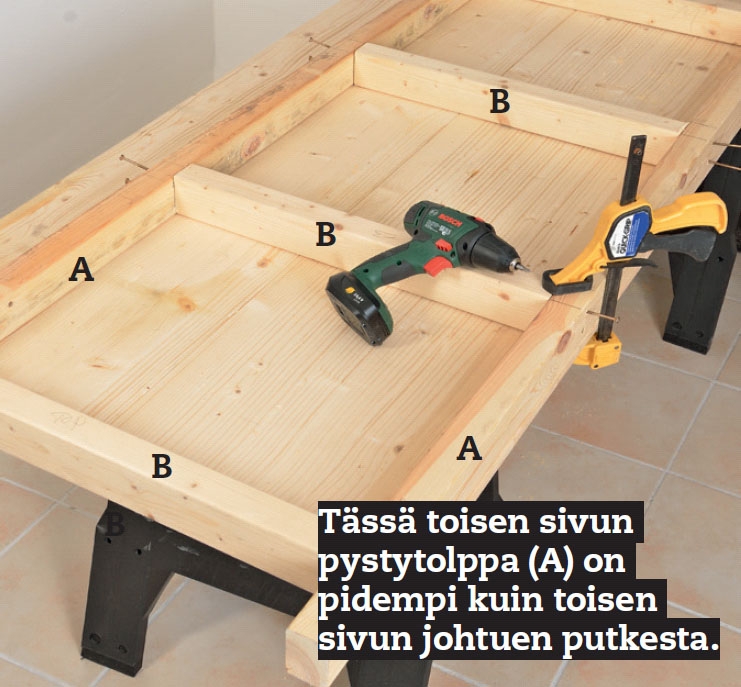

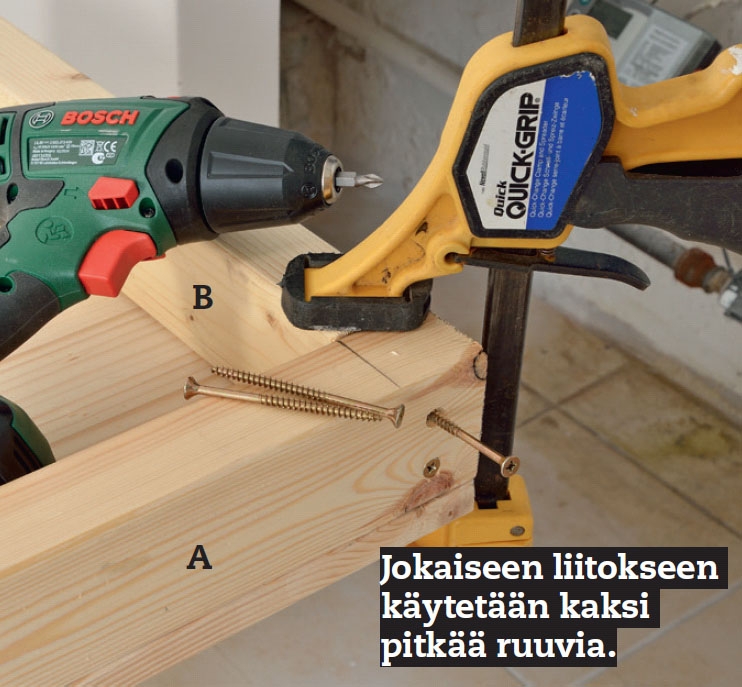

Yhdistä pystytolpat (A) alimpiin ja ylimpiin vaakarimoihin (B). Me aloitam me alimmista. Ne kiinnitetään 5 x 80 mm:n ruuveilla. Ylimmät rimat sijoi tetaan tässä kahden rimapaksuuden päähän ylim mästä tolpasta, jotta putkelle jää tilaa.
Keskimmäiset rimat (B) kiinnitetään tolppien väliin 5 x 80 mm:n ruuveilla. Kiinnitä rimat puristimilla ruuvauksen ajaksi. On helpointa, jos voit asettaa levyn pukkien päälle, niin saat osat helposti levyn päälle.

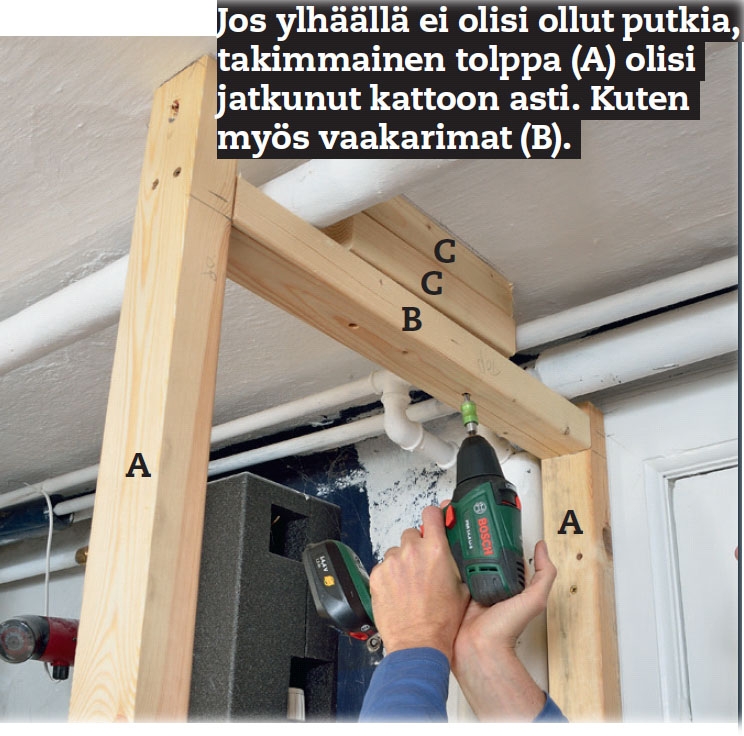

Kiinnitä runko kattoon ja seinään, kun olet koonnut sen. Me jouduimme asentamaan kaksi tukipalaa (C) ylös putkien väliin, jotta saamme levyn johonkin kiinni. Kiinnitä oven vieressä oleva tolppa 5 x 80 mm:n ruuveilla seinään.

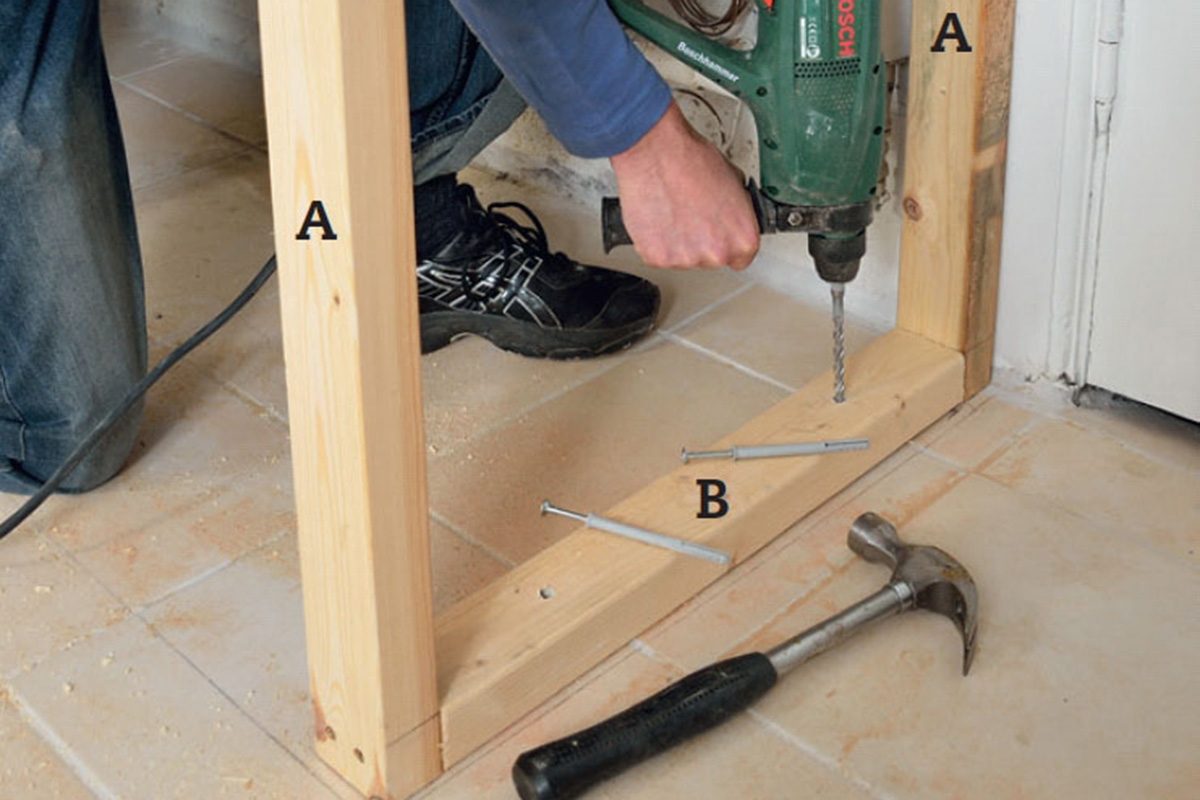

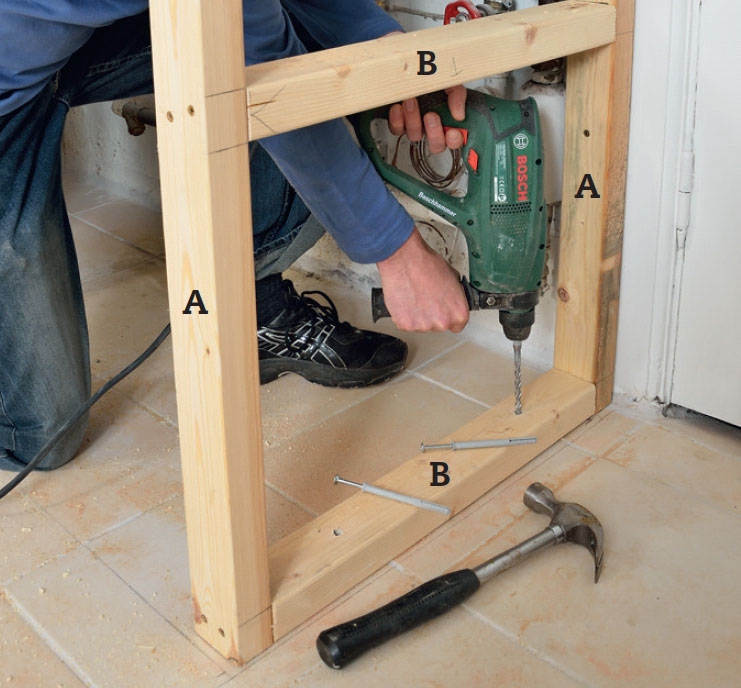

Kiinnitä puurungon alareuna karmitulpilla lattiaan. Poraa ensin kaksi karmitulpille sopivaa reikää puun läpi lattiaan. Naputa tulpat sisään ja ruuvaa ruuvit kiinni.

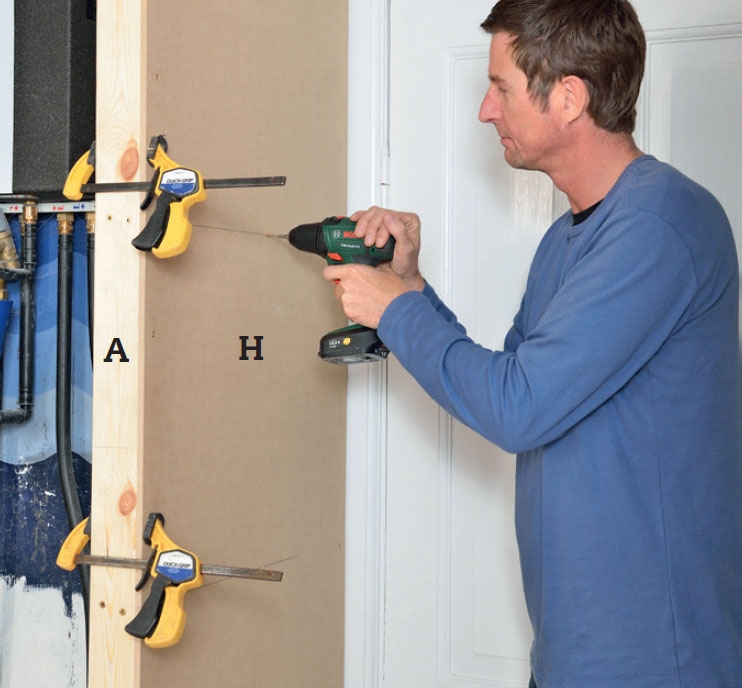

Leikkaa MDF-levy (H) ja kiinnitä se rungon ulkopuolelle. Pidä sitä paikal laan puristimien avulla, kun kiinnität sen 4 x 40 mm:n ruuveilla. Tässä levyä oli leikatttava ylhäältä, jotta se sopii putkien ympärille. Katso alakuvasta, miten levy sovitetaan.

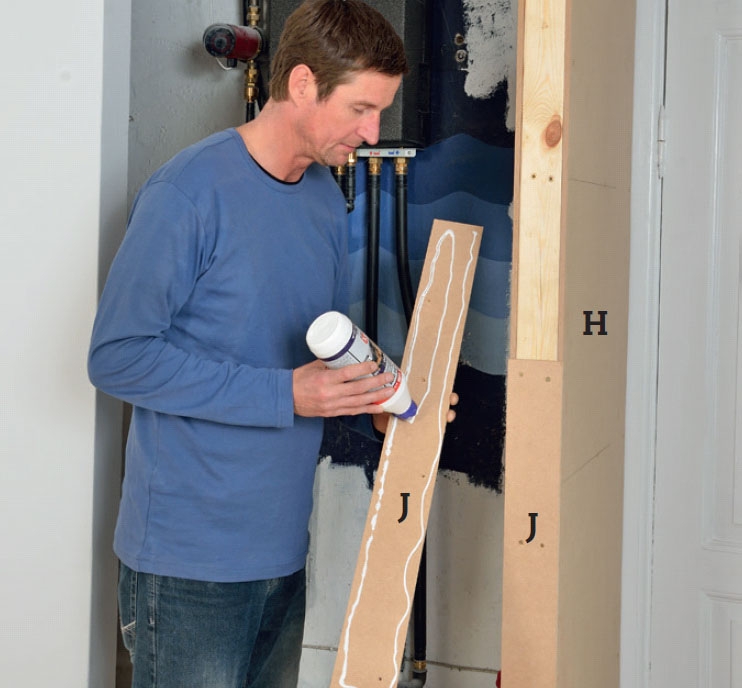

Aseta MDF-levynpalat (J) etutolp-paan (A), kun olet kiinnittänyt levyn (H) sisäpuolelle. Sivele ensin kappalei siin liimaa ja kiinnitä ne 4 x 40 mm:n ruuveilla. Hio sivureunat myöhemmin tasaisiksi.

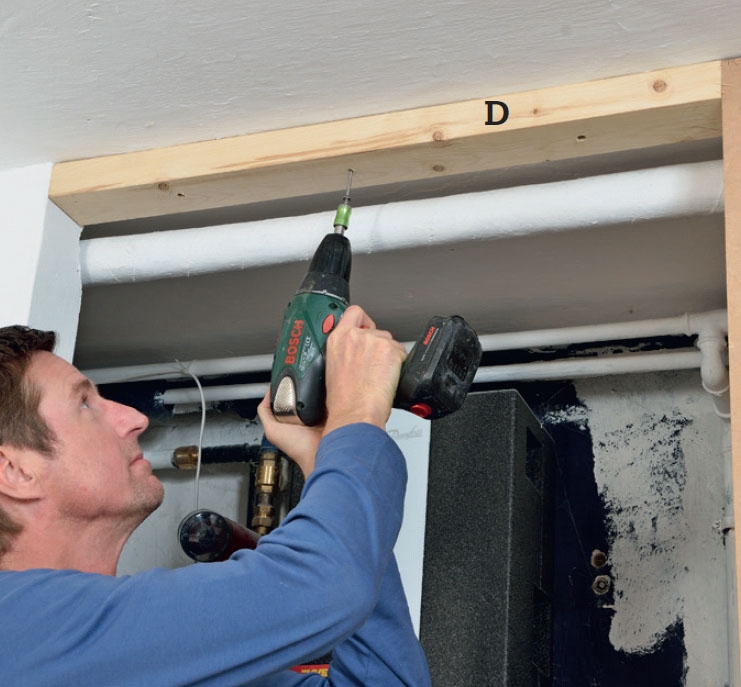

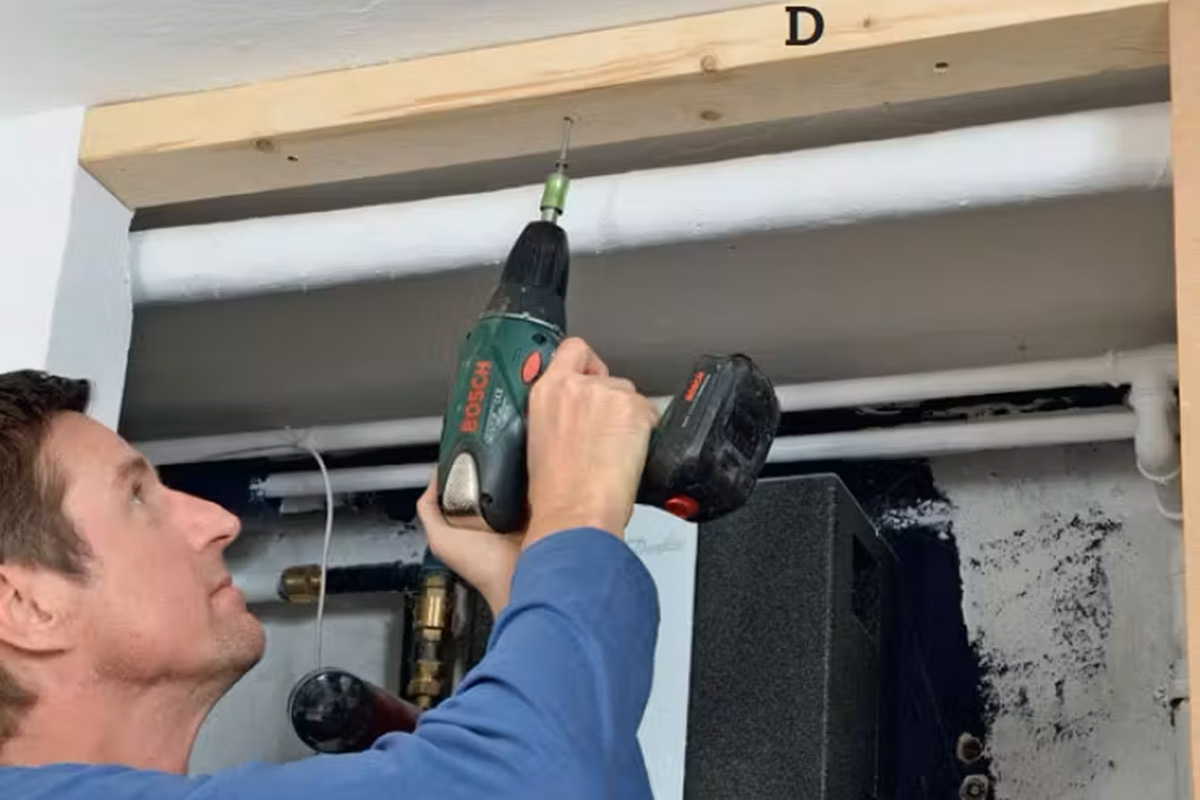

Kiinnitä karmiosa (D) kattoon 5 x 80 mm:n ruuveilla, jotta voit asentaa oven ja saat kaappiin myös kulkuaukon.

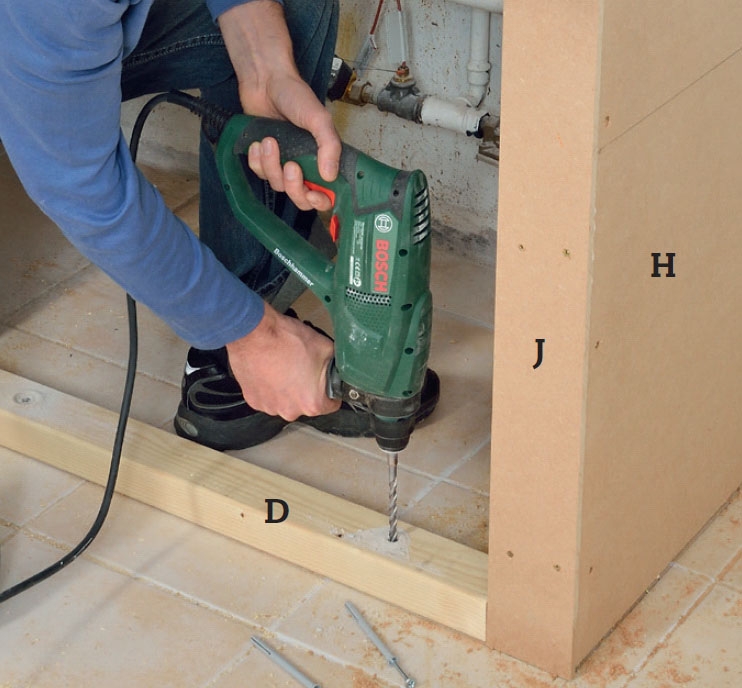

Kiinnitä myös alareunan karmiosa (D). Kiinnitä se karmitulpilla. Poraa ensin betoniporalla tulpille reiät puun läpi lattiaan, iske tapit sisään ja ruuvaa ne kiinni.
02
Asenna ovi
4
Vaihe

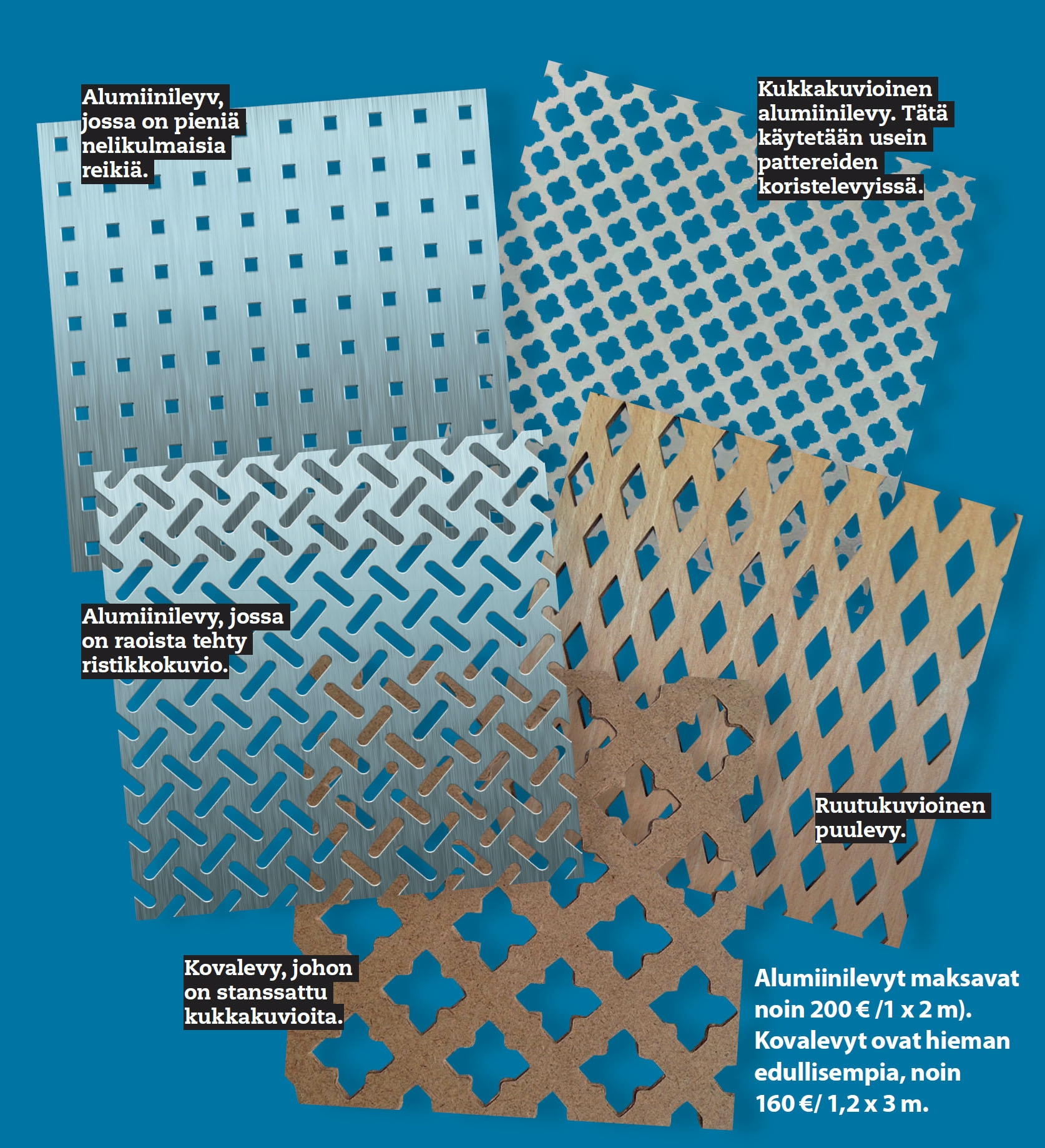

Ovi tehdään listoista rakennettavasta kehikosta, jossa on pari vaakalistaa välissä rakennetta vahvistamassa. Kehikko verhoillaan tässä kohteessa rei-kälevyllä, jotta kaapissa oleva ilma pääsee huonetilaan. Tämä on tärkeää, koska tähän kaappiin on kätketty lämpöä luovuttavia putkia.
Oven saumakohdat hiotaan, jotta pin-noista saadaan täysin tasaiset ja siistit, kun ne lopuksi maalataan.
Ovi asennetaan kolmen saranan varaan ja siihen asennetaan ovenkahva. Näin putket ovat tarvittaessa saatavilla ja kaappi toimii myös säilytystilana.

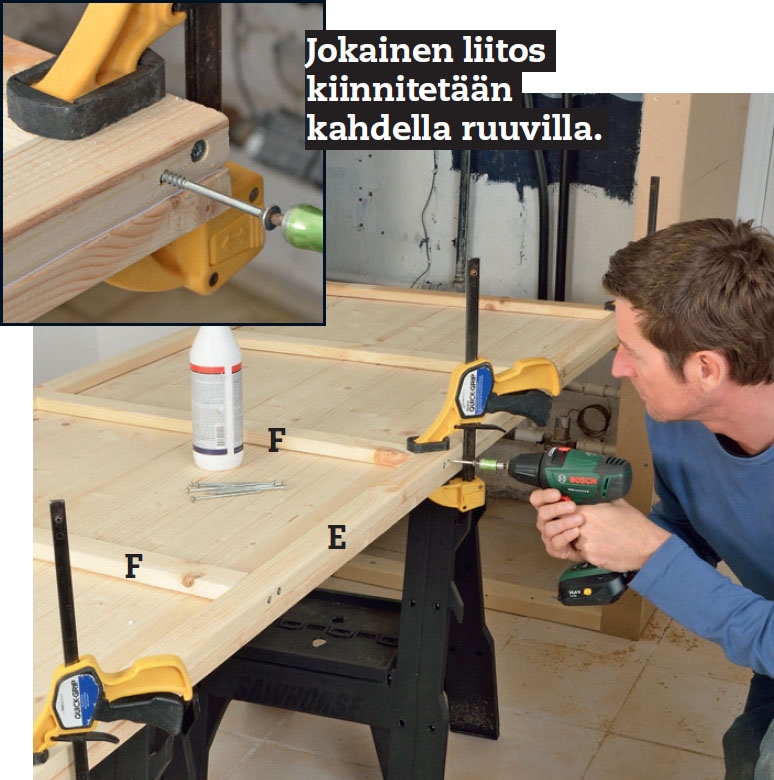

Yhdistä pystylistat (E) vaaka-listoihin (F) puuliimalla ja 5 x 70 mm:n ruuveilla. Kun otat mittoja ovea varten, muista jättää noin 0,5 cm rakoa oven molemmin puolin. Tarkista, sopiiko ovi hyvin oviaukkoon.
Leikkaa reikälevy (K) ja kiinnitä se ovikehikkoon. Kehikon sivuihin pitää jättää noin 2 cm rakoa joka puolelle. Liimaa ja ruuvaa levy kiinni 4 x 20 mm:n ruuveilla. Hio liitoskohdat, jotta saat ovesta siistin.

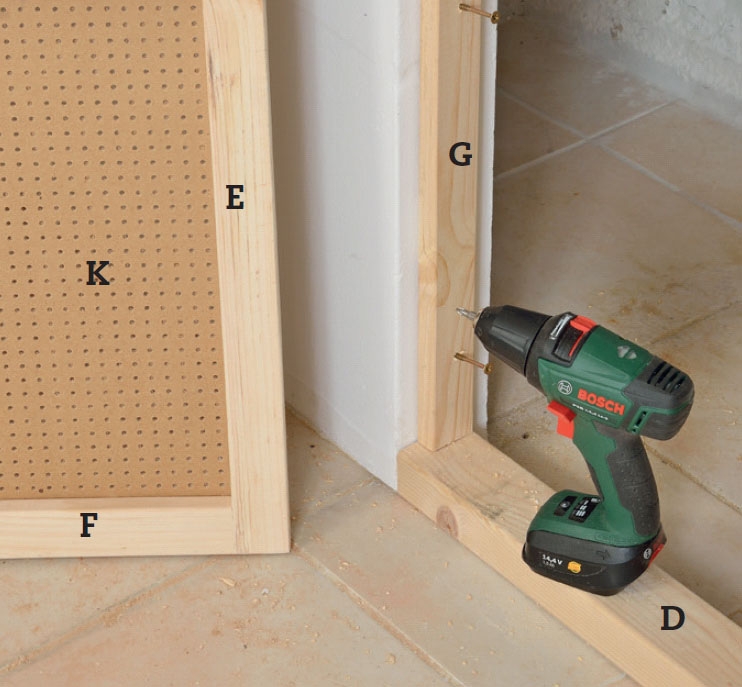

Kiinnitä asennuslista (G) 5 x 60 mm:n ruuveilla oviaukkoon, jotta ovi ei pääse työntymään aukon yli huoneeseen. Listan on myötäiltävä karminosien (D) takareunaa.

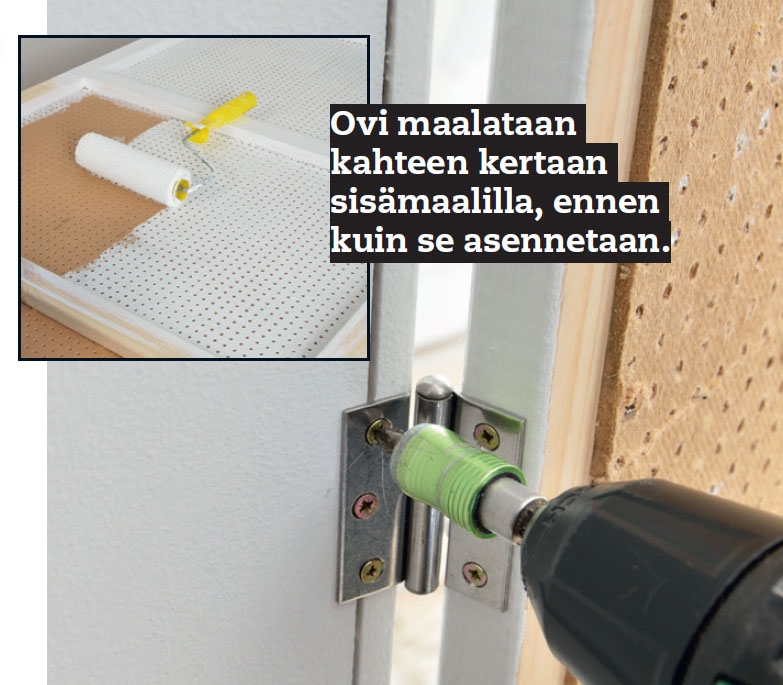

Ovi asennetaan kolmelle saranalle, jotka kiinnitetään 4 x 20 mm:n ruuveilla. Saranat sijoitetaan ylös, keskelle ja alas.
Materiaalit
45 x 70 mm:n rimaa (puurunkoon):
• 2 tolppaa (A)
• 5 vaakarimaa (B)
• 2 tukipalaa (C)
• 2 karminosaa (D)
20 x 45 mm:n listaa (oveen):
• 2 kehikon pystylistaa (E)
• 5 kehikon vaakalistaa (F)
• 1 asennuslista (G)
10 mm:n MDF-levyä (verhoiluun):
• 2 verhoilulevyä (H)
• 1 verhoilulevy (J)
4 mm:n reiällistä kovalevyä (oveen):
• 1 verhoilulevy (K)
Lisäksi:
• Ruuveja (4 x 20, 4 x 40, 5 x 60, 5 x 70 ja 5 x 80 mm)
• Karmitappeja, 8 x 100 mm
• 3 saranaa, 50 x 50 mm
• Ovenkahva ja magneettilukko
• Puuliimaa, tasoitetta ja maalia
Erikoistyökalut
• Reikäsaha (tarvittaessa)
Vie aikaa
Noin 2 pv sis. kuivumisajan
Hinta
Noin 200 €
Vaikeusaste
Mukava hanke, joka sopii useimmille.

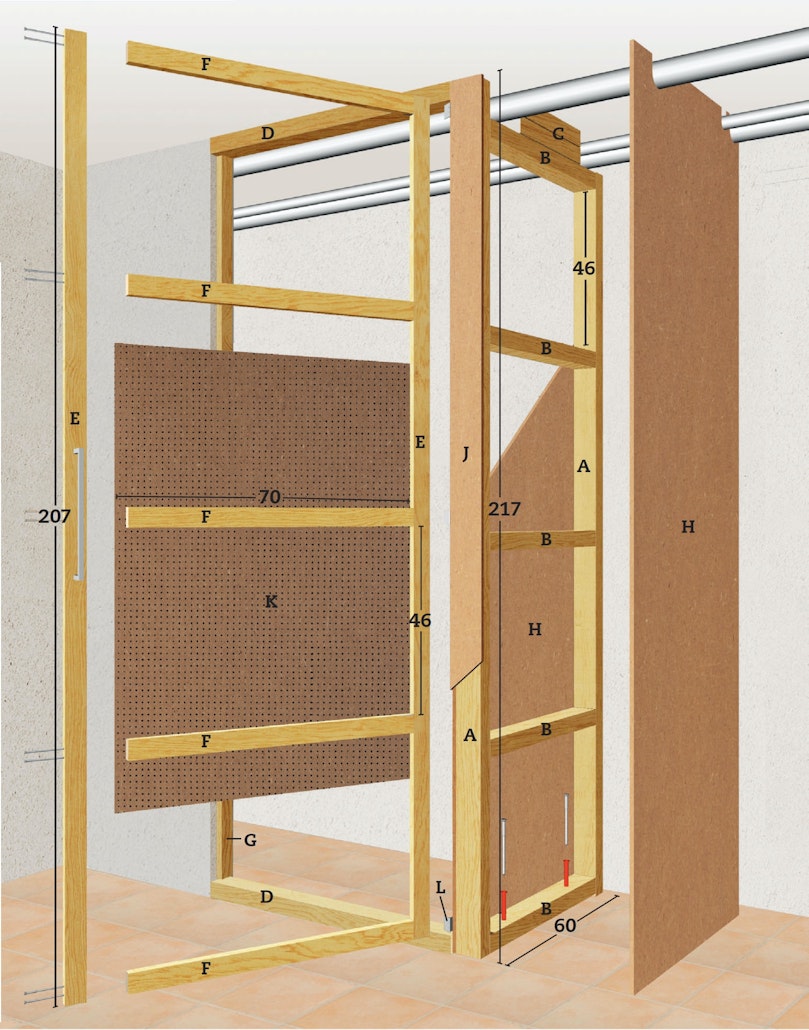

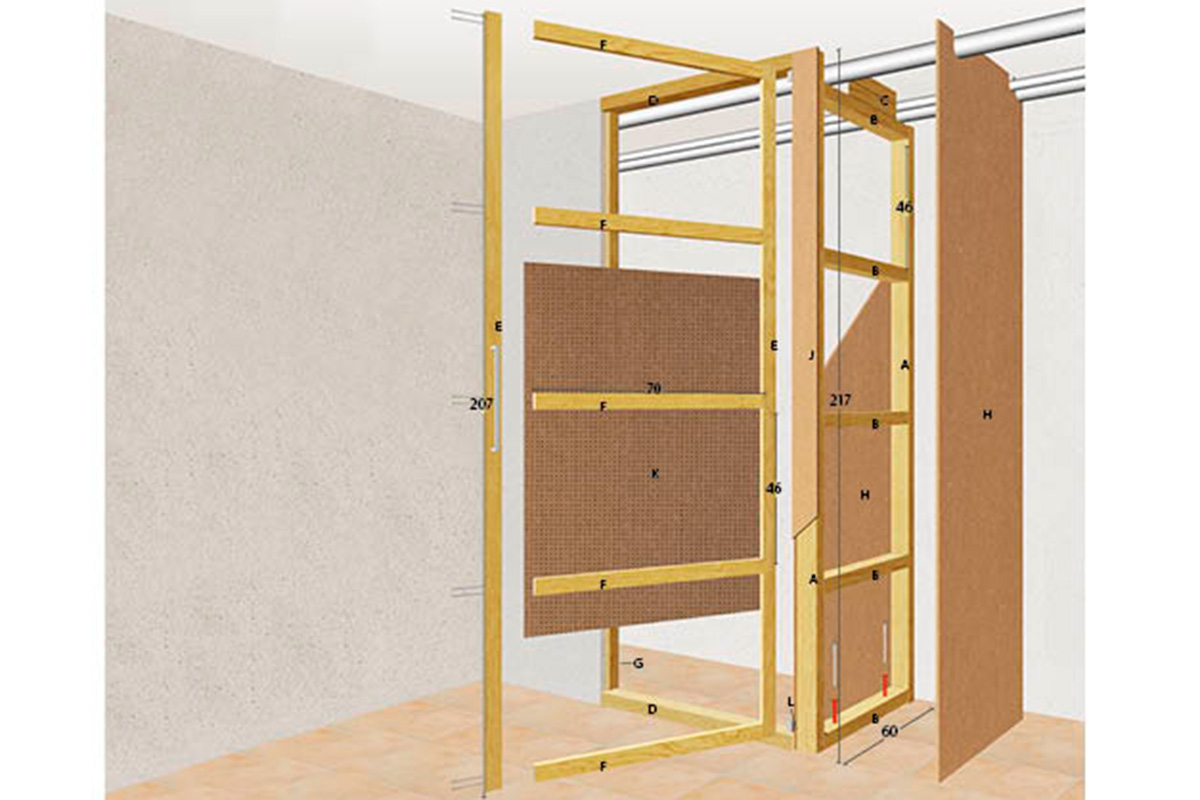

Piirustus

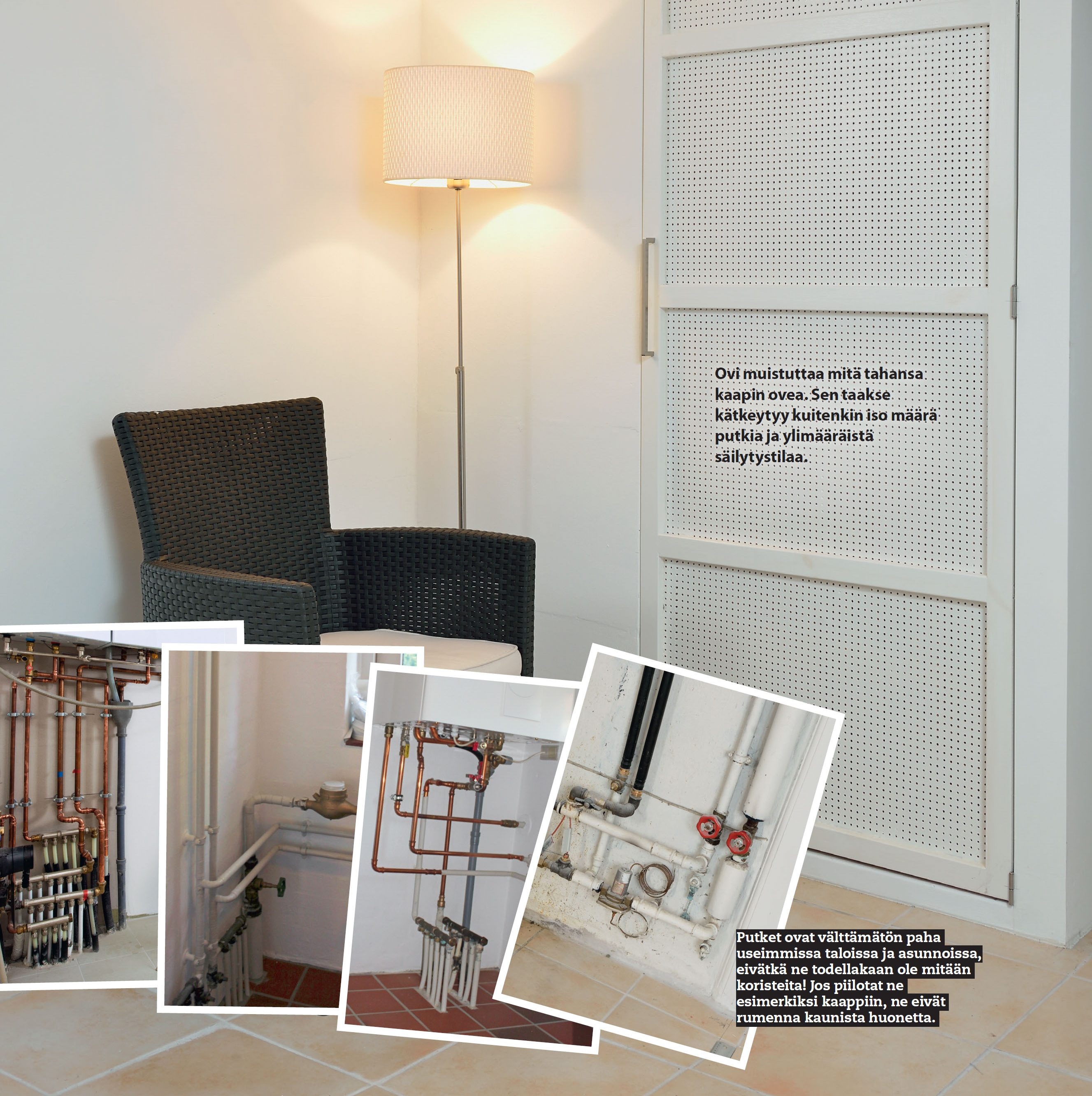

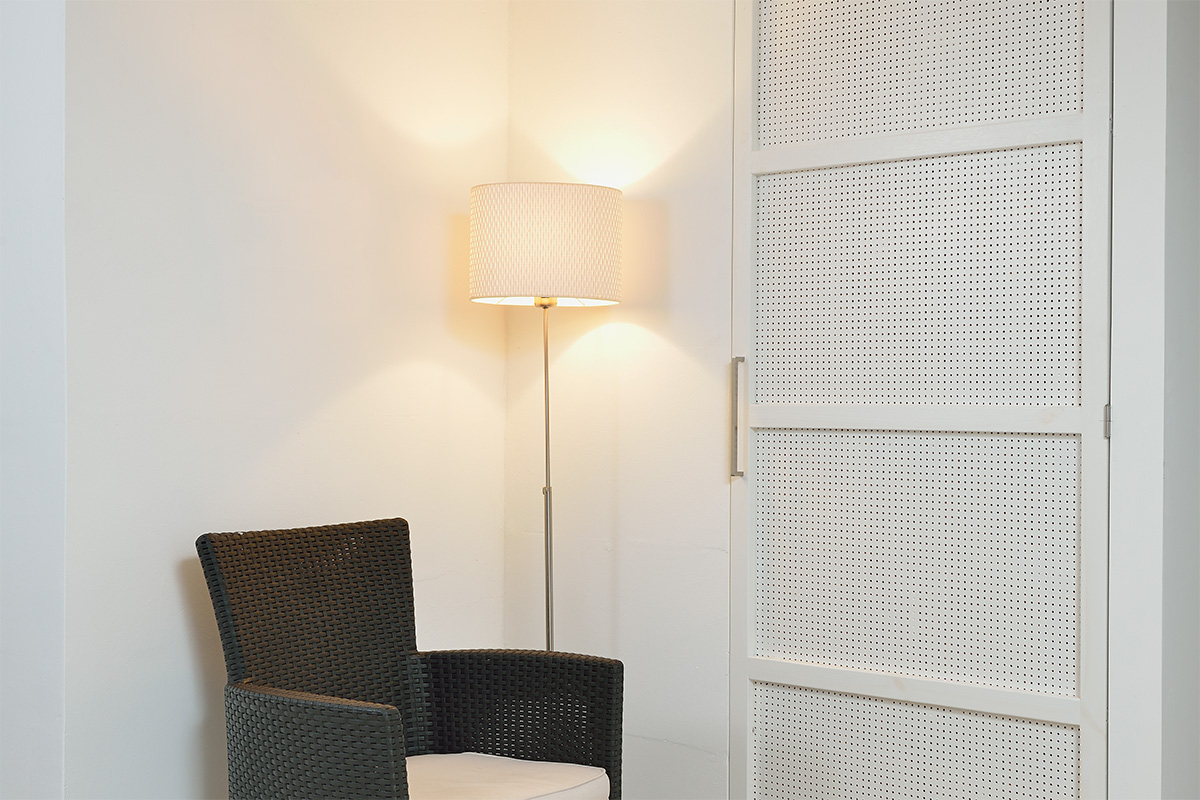

Kaappi on rakennettu olemassa olevan seinän jatkeeksi. Sen toinen sivu katetaan kiinni ja eteen tulee oviaukko, josta putkien ja säilytystilan luo on helppo pääsy. Kaappiseinän yläosa sovitetaan niin, että se kiertää putket.
Video
Vinkit & niksit
Sovita levy putkien mukaan
Jos haluat sovittaa levyn muutaman putken ympä rille siististi, on helpointa, että valmistat pahvisen kaavan, joka on saman ko koinen kuin leikattava levy.
Piirrä ensin erilaisten putkien paikat tarkasti pah ville ja leikkaa pahvista kaava, niin voit helposti piirtää putkille tarvittavat kolot ja aukot levyyn.
Poraa levyyn ensin pyö reä reikä ja sahaa tämän jälkeen mahdolliset aukot ja reiät pistosahalla.

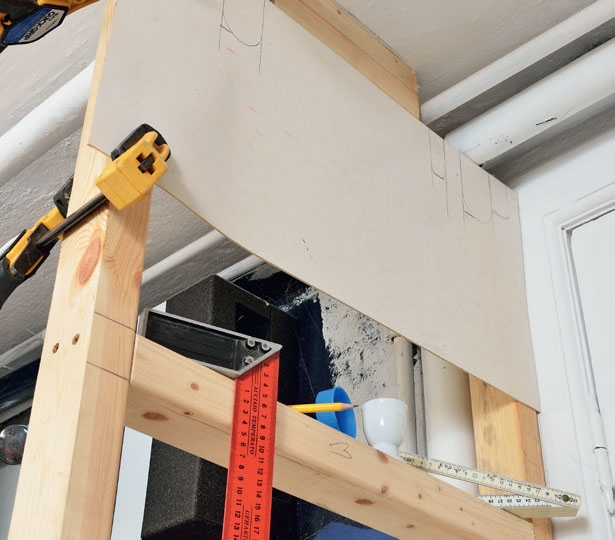

Kiristä pahvinpala putkia vasten, niin voit työstää kaavan, josta näkyvät putkien paikat. Mittaa ja piirrä, kuinka pitkälle katosta alaspäin putket ulottuvat.

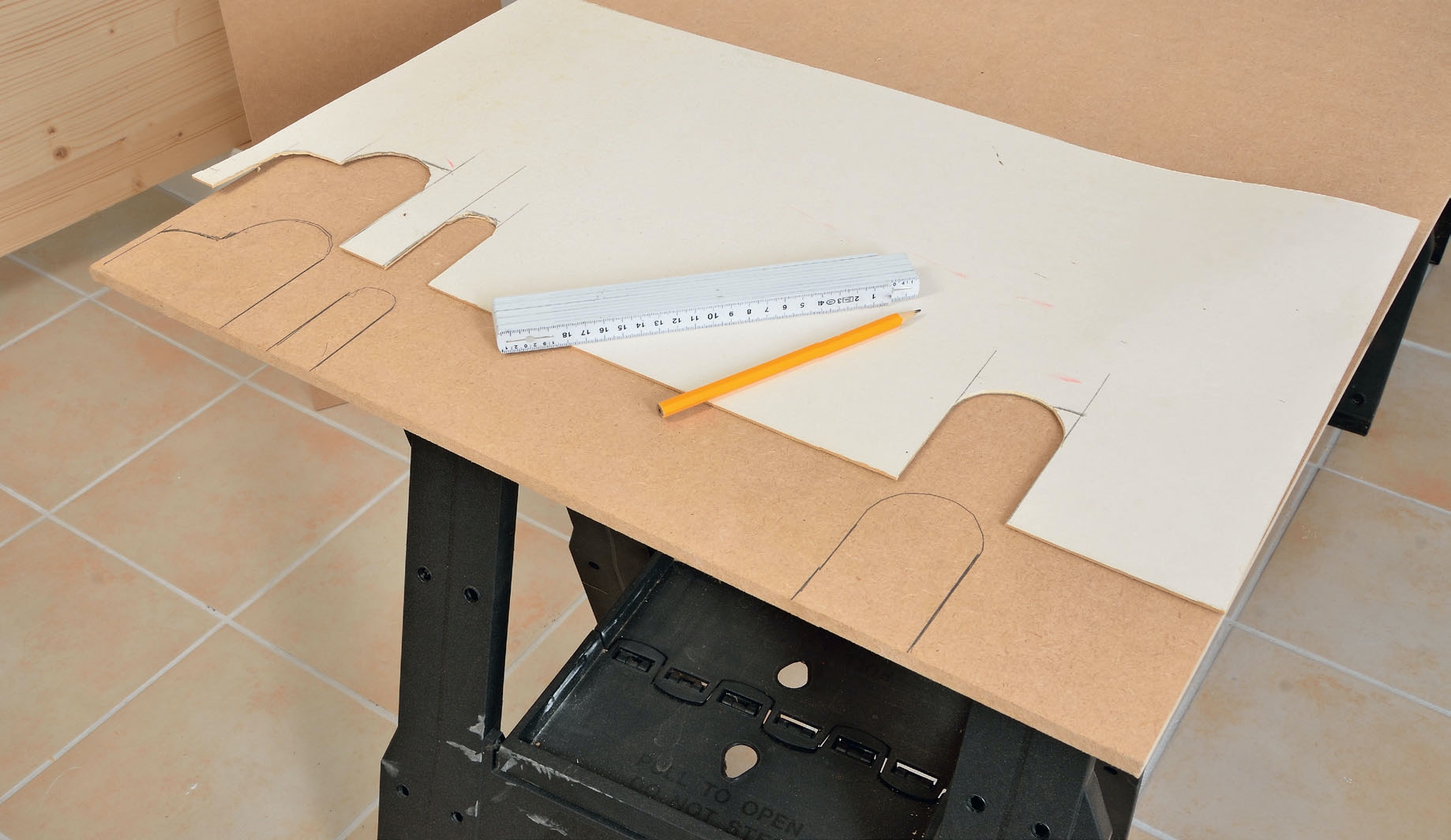

Pahville tehdyt merkinnät on leikattu auki taittoteräveitsellä, ja nyt merkinnät voidaan siirtää MDFlevyyn ja levyn voi leikata tarkasti.

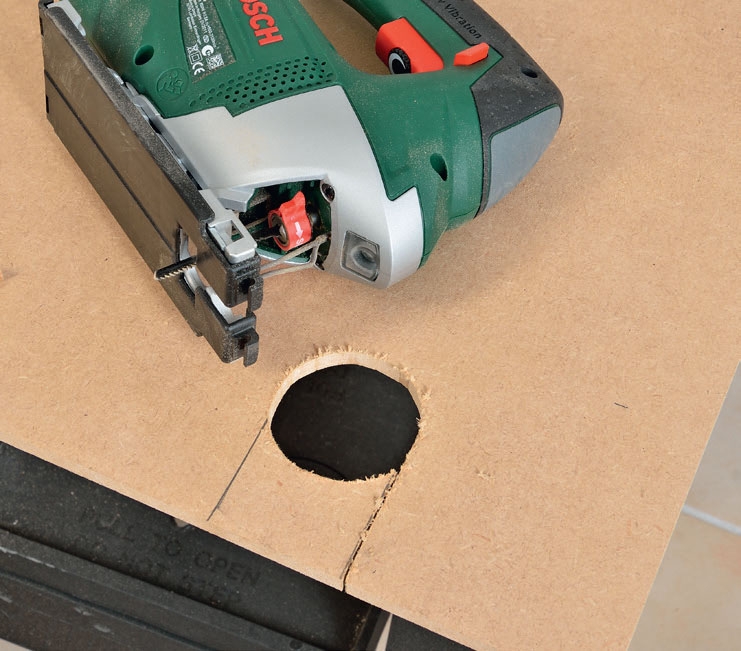

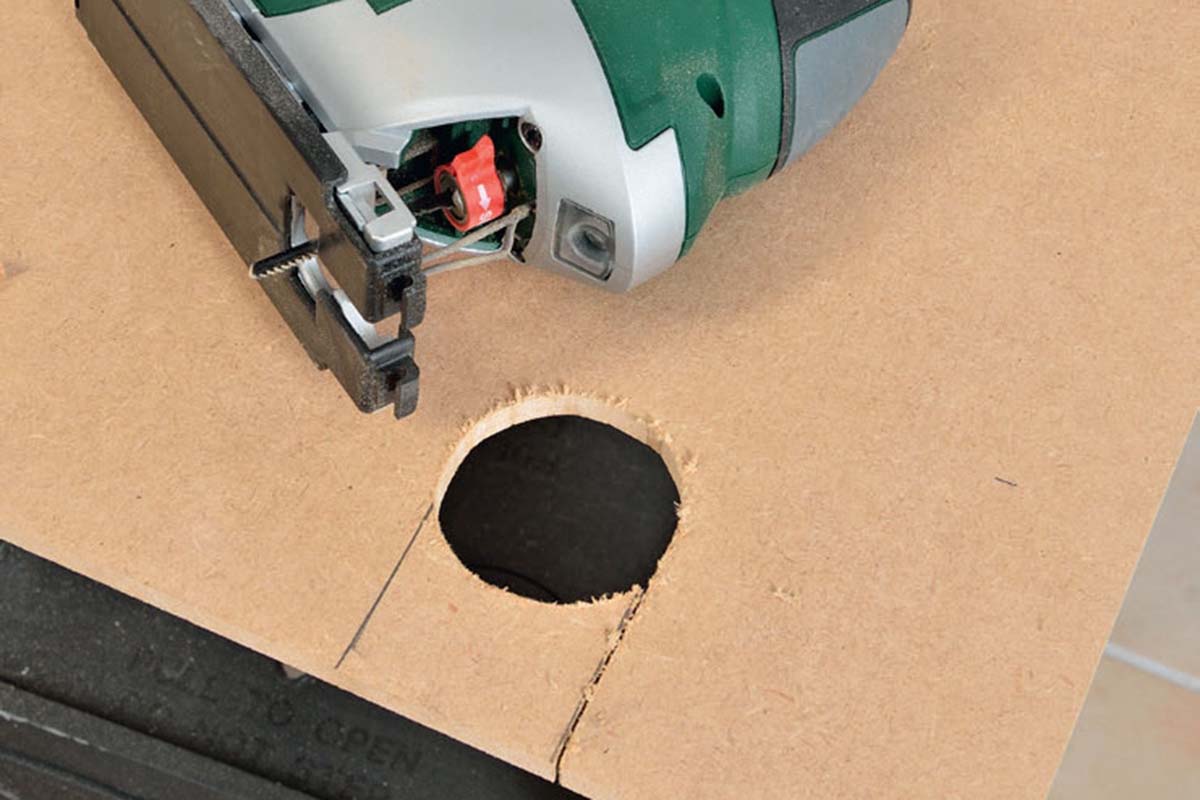

Kun olet piirtänyt putkien paikat, sahaa levy pistosahalla. Poraa ensin pyöreä reikä reikä sahalla, jonka halkaisija on sama kuin putkien, ja sahaa sitten loput pistosahalla.

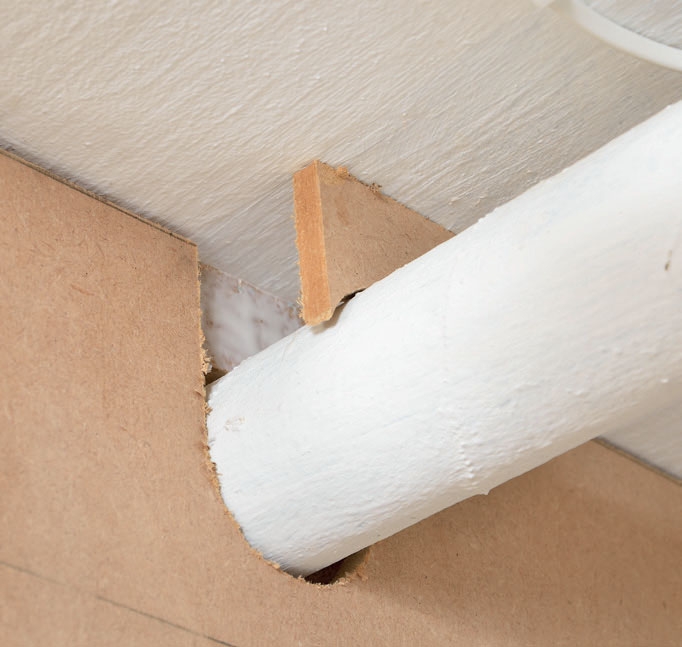

Ota pistosahalla sahaamasi pala talteen, niin voit lopuksi sijoittaa sen asennetun levyn päälle. Näin saat putken päällä ole van aukon siististi katettua kattoon asti.

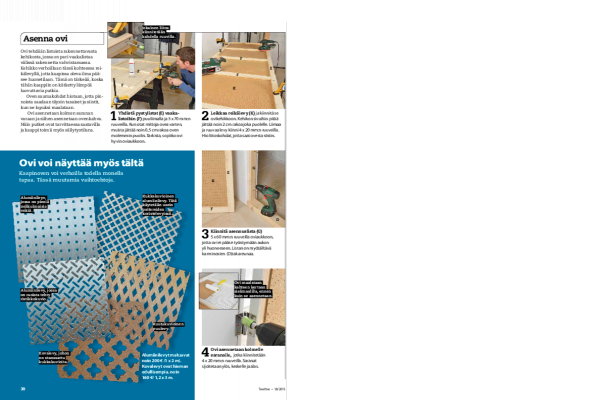

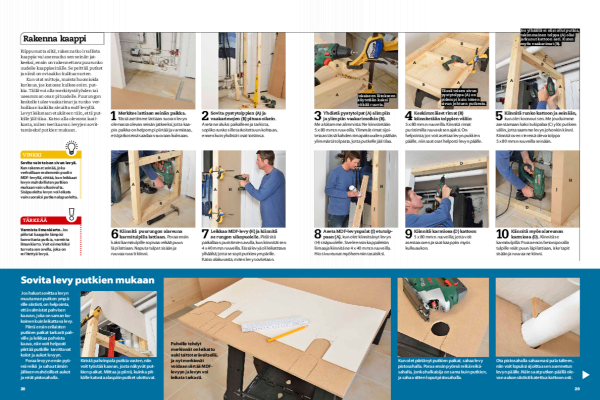

Lehtiversio
