Sängyn kokoaminen vaihe vaiheelta
11
Vaihe

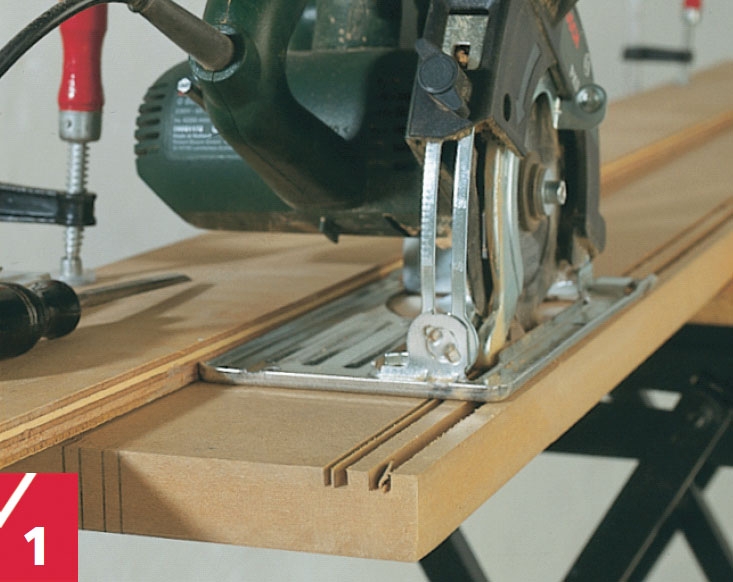

Sahaa ovia varten pyörösahalla urat neljään kotelon päälli- ja pohjalevyyn (A) edellisellä sivulla olevan piirroksen mittojen mukaan. Tee terän leveydestä riippuen kaksi tai kolme sahausta uraa kohti ja viimeistele urat 6 mm leveällä taltalla.

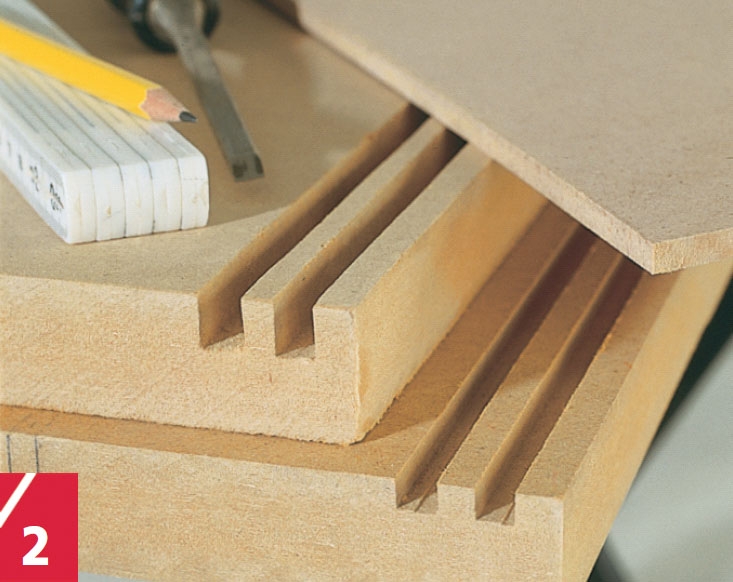

Älä sahaa urista liian leveitä, millin parin kulkuvälys riittää hyvin. Alalevyn urat ovat 5 mm syviä ja yläpuolella urista teh-dään 10-12 mm syviä, jotta ovia saa nostet-tua vähintään alauran syvyyden verran.

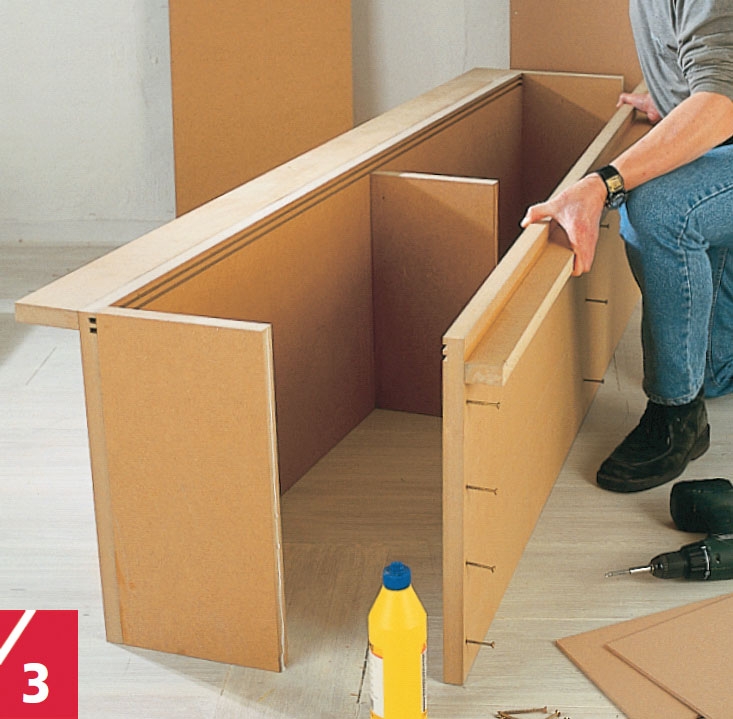

Kokoa kotelot ruuvaamalla levyihin (A) sängyn reunat (D) ja sokkelilevyt (E). Kiinnitä reunat (D) samaan tasoon levyjen reunojen kanssa ja asenna sokkelit (E) noin 50 mm etureunoista sisäänpäin. Ruuvaa väliseinät (B ja C) kansilevyjen (A) alle. Kokoa osat 60 mm ruuveilla ja liimalla.

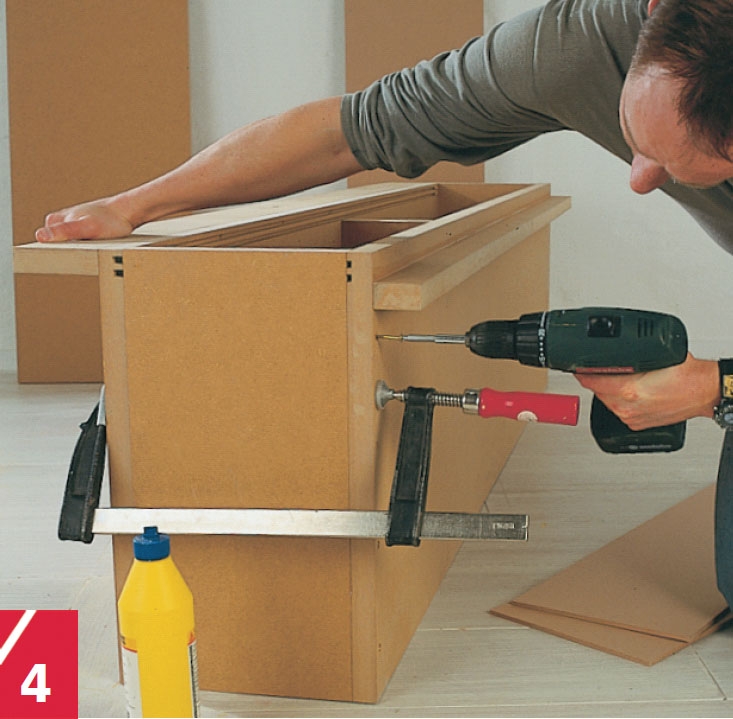

Purista osat yhteen vankoilla liimapuristimilla, kun kiinnität pohjalevyn (A) kotelon väliseiniin. Liitoksen pitää koossa liima, ruuvit ovat vain varmistuksena. Ennen tätä pohjalevyyn on kiinnitetty sokkelilista.

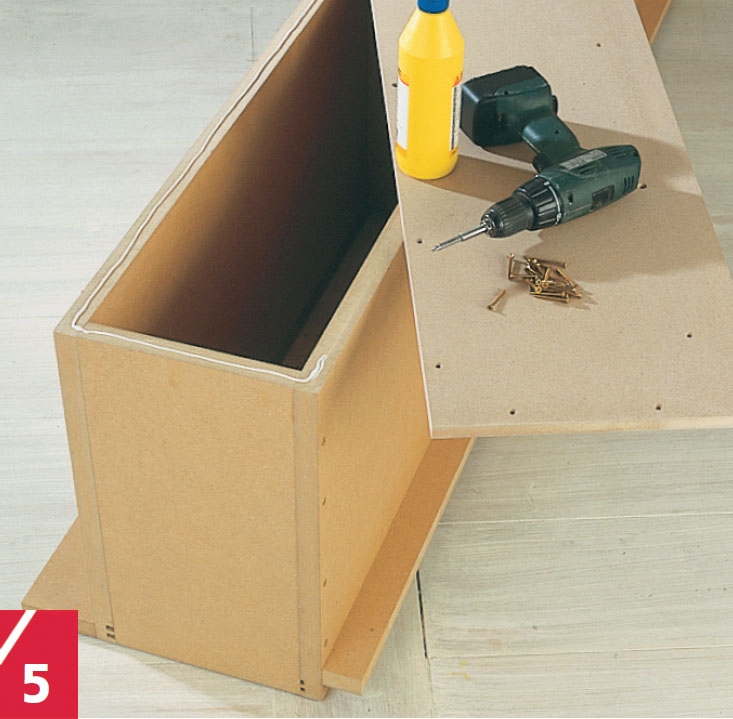

Kiinnitä koteloihin taustalevyt (J) liimalla ja 40 mm ruuveilla. tarvikeluettelossa tausta-levy on 15 mm levyä, mutta tähän paikkaan riittäisi 9-12 mm paksu halpa levy.

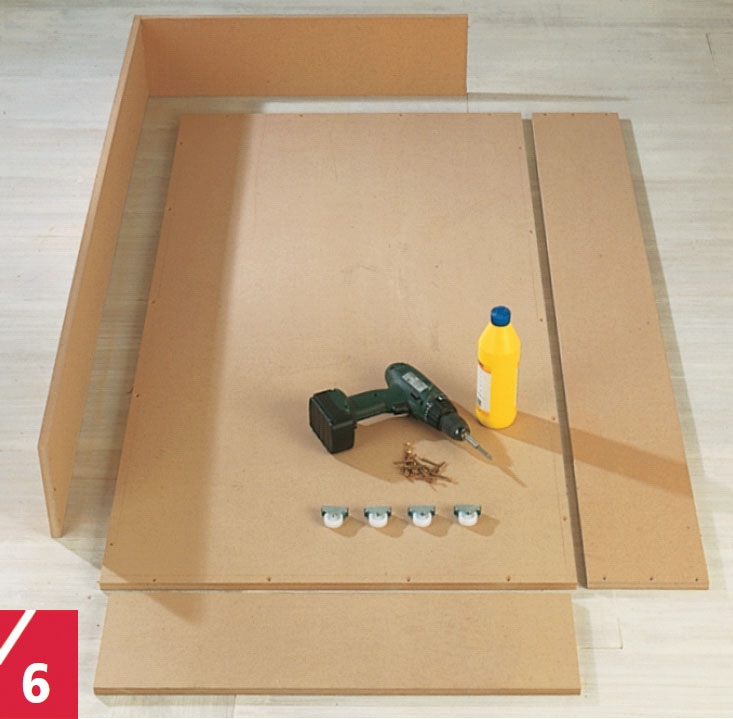

Kokoa sänkylaatikko levyistä L, M ja N liimalla ja 40 mm ruuveilla. Kiinnitä laidat toisiinsa ja sitten pohjalevy niiden alle. Asenna kulmiin kalustepyörät, joiden asennuskor-keus 50 mm ja kantavuus vähintään 40 kg.

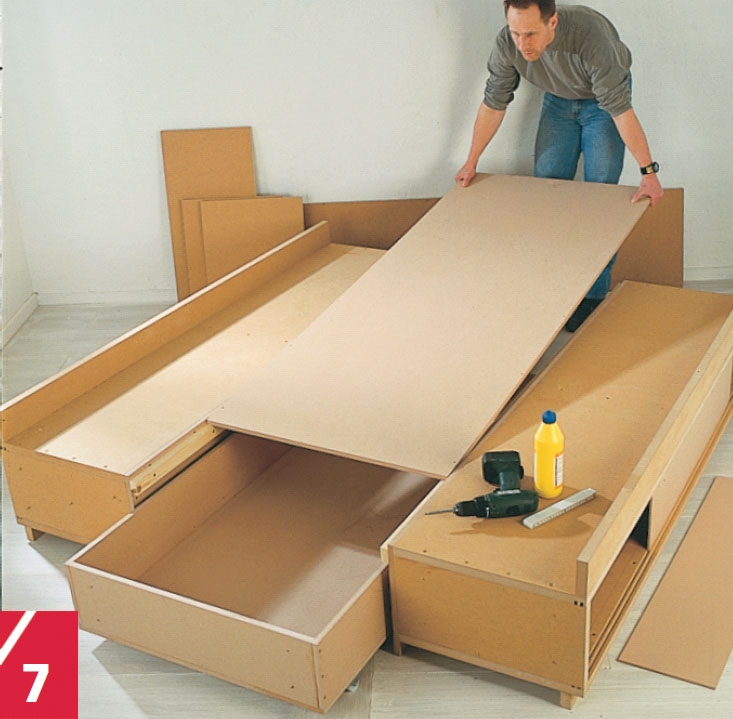

Ruuvaa keskiosan pohjalevyä (K) kan-nattavat listat (P) kaappien sivuihin 35 mm ruuveilla. Listan etäisyys yläreunasta on 15 mm. Nosta kaappilohkot sängyn pohja-levyn etäisyydelle toisistaan ja nosta pohja listojen varaan. Kiinnitä liukuovien vetonu-pit noin 10 mm päähän ovien reunoista.

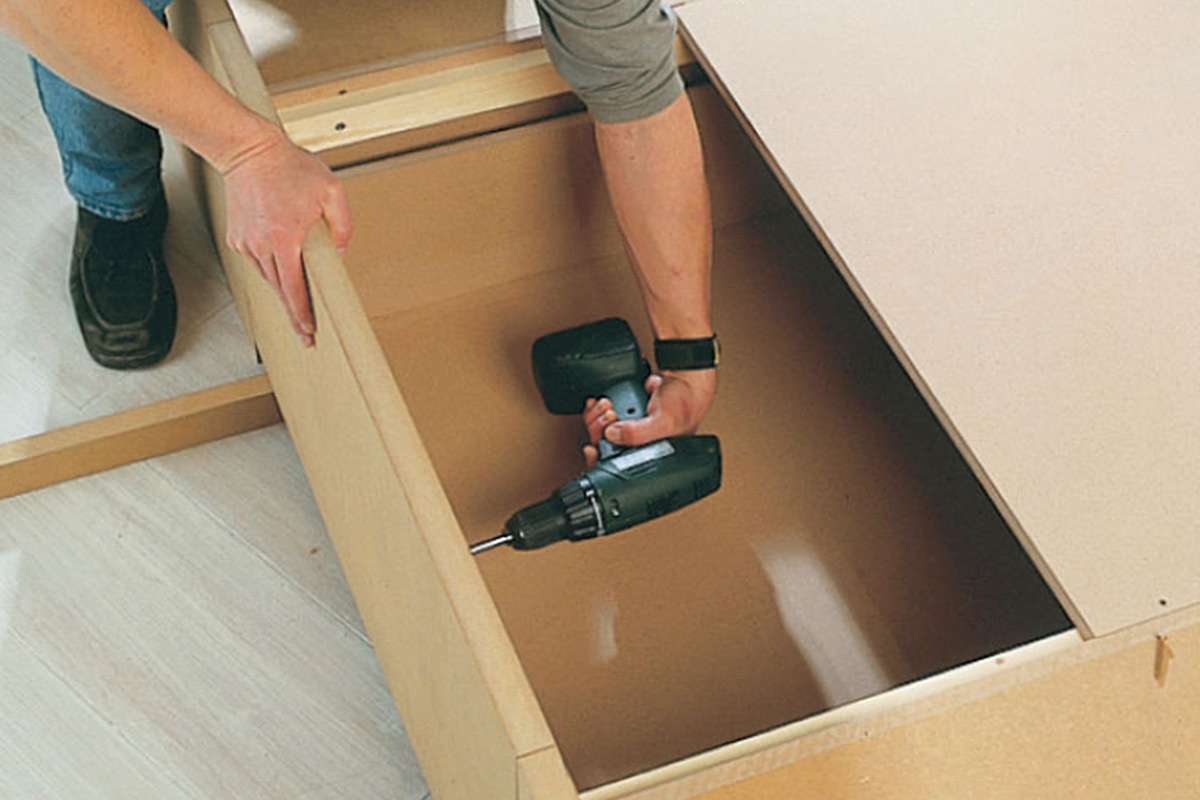

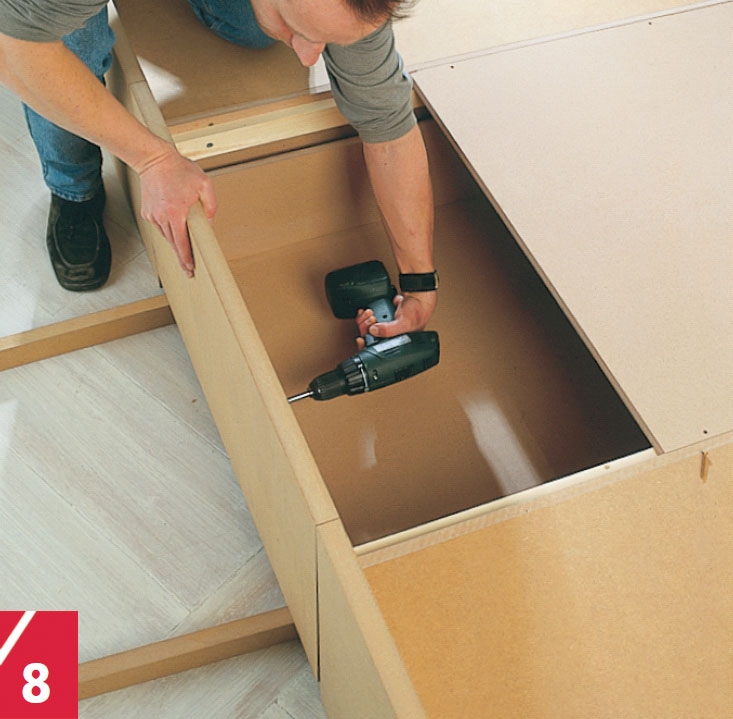

Aseta kotelon etulevy (H) 50 mm korkeudelle lattiasta listojen varaan ja ruuvaa se koteloon 40 mm ruuveilla. Maalaa kaapit ja päätylevyt (F ja G). Sivele pohjamaali, kittaa, hio ja maalaa kahteen kertaan valmiiksi. Ruuvaa päätylevyt (G) kaappien jalkopää-hän sisältäpäin 50 mm ruuveilla.

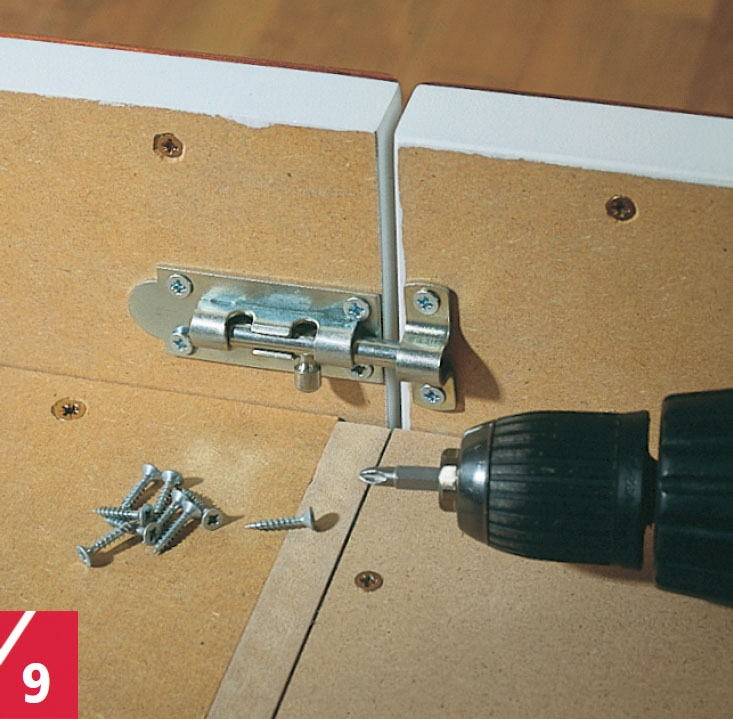

Ruuvaa vetolaatikon etulevyn molempiin päihin liukusalvat, jotka pitävät laatikon kiinni ja samalla sängyn kylkilinjan suorana.

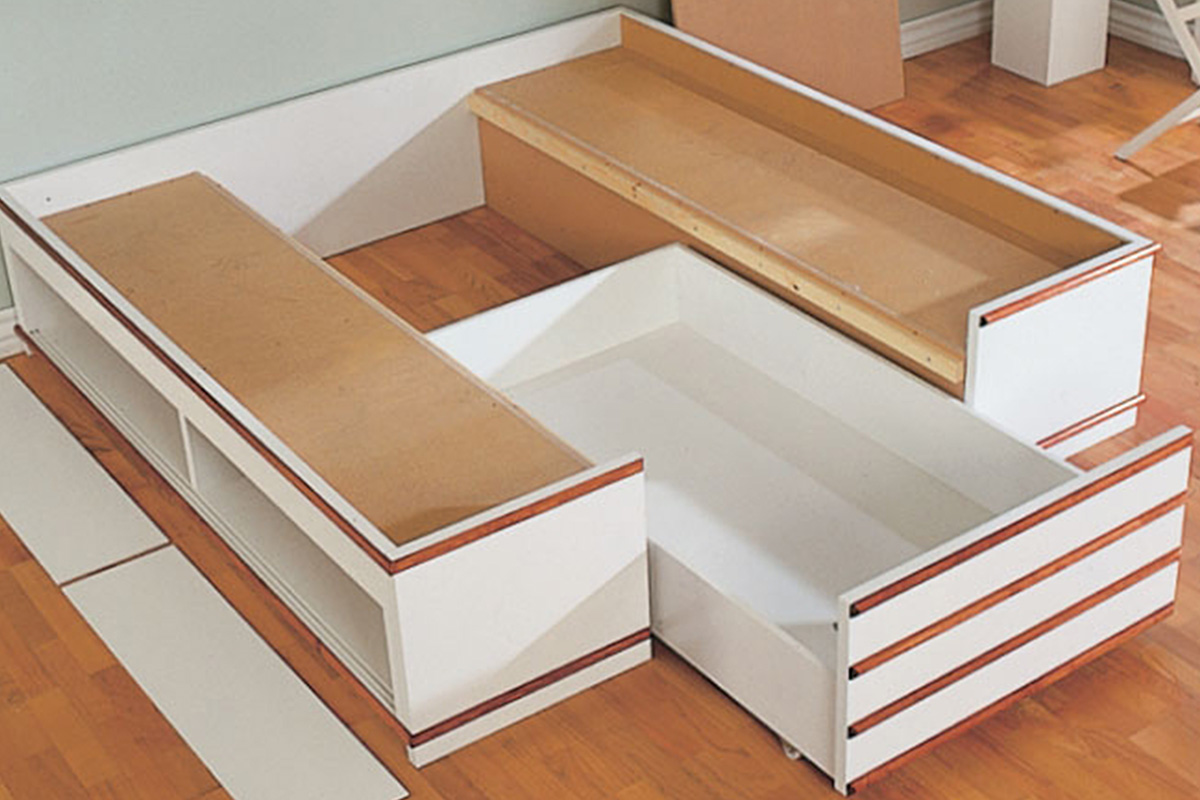

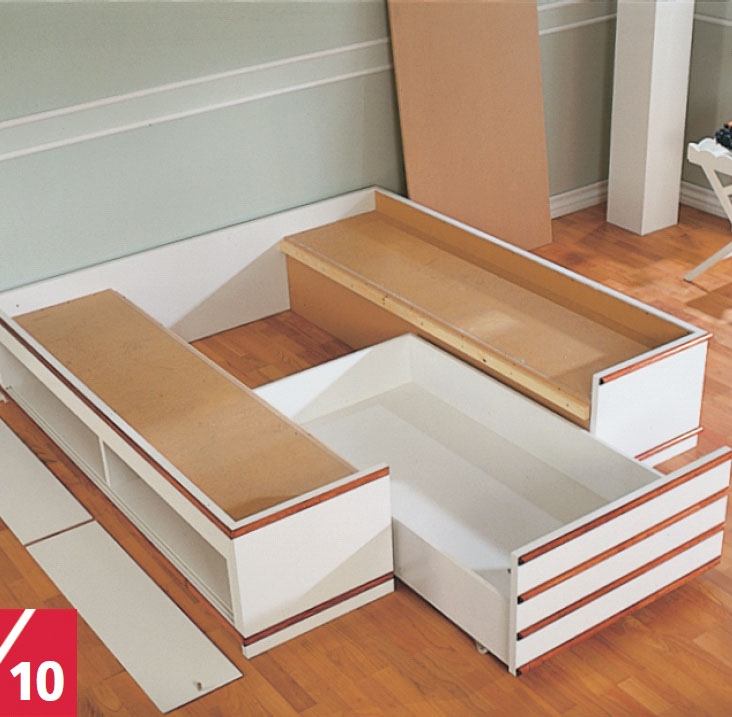

Nosta sänky paikalleen ja ruuvaa päätyle-vy (F) kaappeihin 50 mm ruuveilla kaappien sisäpuolelta. Ruuvaa yläreunan puolipyöreät listat myös sisäpuolelta 40 mm ruuveilla. Kiinnitä samalla tavoin listat (S), kun taas alemmat listat (Q ja R) liimataan ja naula-taan kiinni pienikantaisilla 35 mm nauloilla.
Pujota lopuksi liukuovet uriinsa. Nyt pääset nauttimaan ansaitusta levosta.
Materiaalit
Huonosti saatavan MDF-levyn voi korvata hyväpintaisella ns. puusepänlaatuisella lastulevyllä tai puulevyllä (28 mm paksuus). Ovet (6 mm paksuus) voi tehdä vanerista tai puolikovasta kuitulevystä.
28 mm MDF-levyä
• 4 sängyn ja kaappikoteloiden pohjalevyä (A), 462 x 1900 mm
• 4 päätylevyä (B), 244 x 462 mm
• 2 välilevyä (C), 244 x 432 mm
• 2 sängyn reunalevyä (D), 100 x 1900 mm
• 2 sokkelilistaa (E), 50 x 1900 mm
• 1 sängyn pääty (F), 450 x 1856 mm
• 2 peitelevyä (G), 450 x 478 mm
• 1 laatikon etulevy (H), 400 x 896 mm
15 mm MDF-levyä
• 2 taustalevyä (J), 350 x 1900 mm
• 1 sängyn pohja (K), 900 x 1900 mm
• 2 laatikon sivua (L), 200 x 1500 mm
• 2 laatikon päätyä (M), 200 x 808 mm
• 1 laatikon pohja (N), 840 x 1500 mm
6 mm MDF-levyä
• 4 liukuovea (O), 254 x 980 mm
21 x 45 mm listaa
• 2 kannatinlistaa (P), 1900 mm
12 x 28 mm puolipyöreää listaa
• 4 listaa (Q), 1970 mm
• 4 listaa (R), 490 mm
• 4 listaa (S), 896 mm
Muuta
• 4 kalustepyörää, korkeus noin 50 mm, kantavuus vähintään 40 kg
• 2 työntösalpaa
• 60, 50, 40 ja 35 mm yleisruuveja
• 35 mm pienikantaisia nauloja
• 4 ovenvedintä
• puuliimaa
• pohjamaalia
• kittiä
• tarvittaessa tasoitetta
• kalustemaalia
• petsiä
• lakkaa
Hinta
materiaaleista ja tarvikkeista riippuen noin 100–250 euroa.
Piirustus

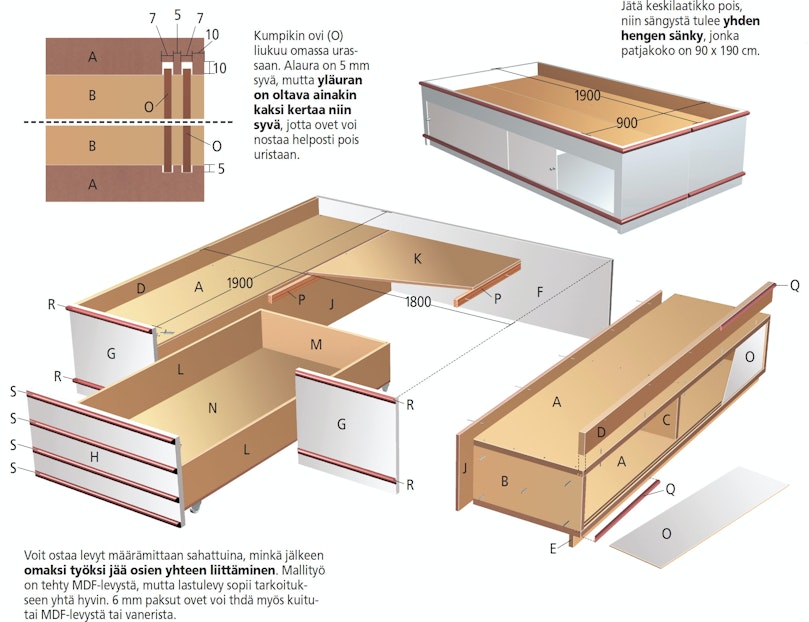

Sänky kootaan kolmesta kotelosta
