01
Mittaa ja sahaa osat
3
Vaihe

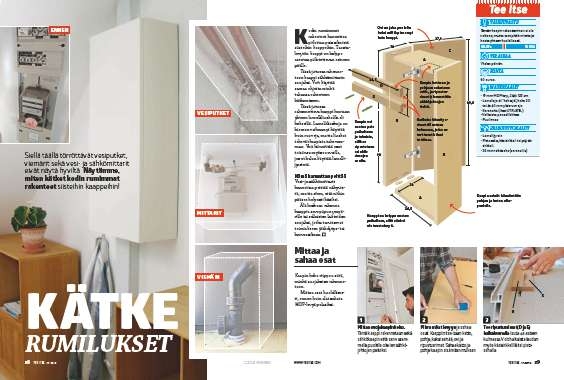

Kaapin koko riippuu siitä, minkä suojaksi se rakennetaan.
Mittaa osat huolellises-ti, ennen kuin alat sahata MDF-levyä palasiksi.

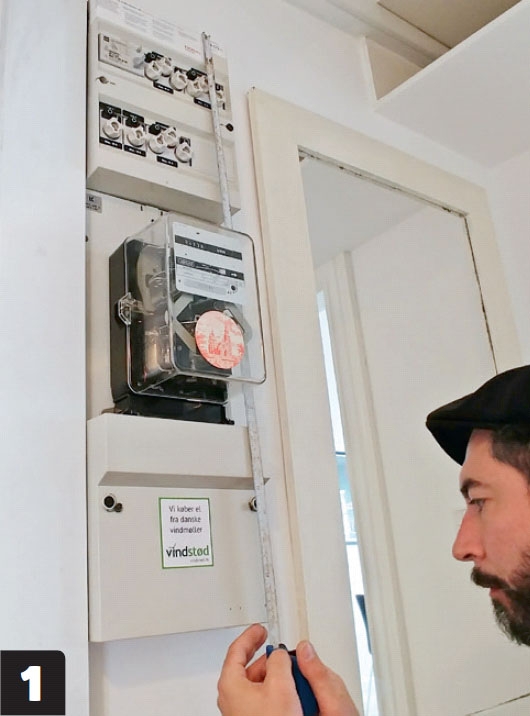

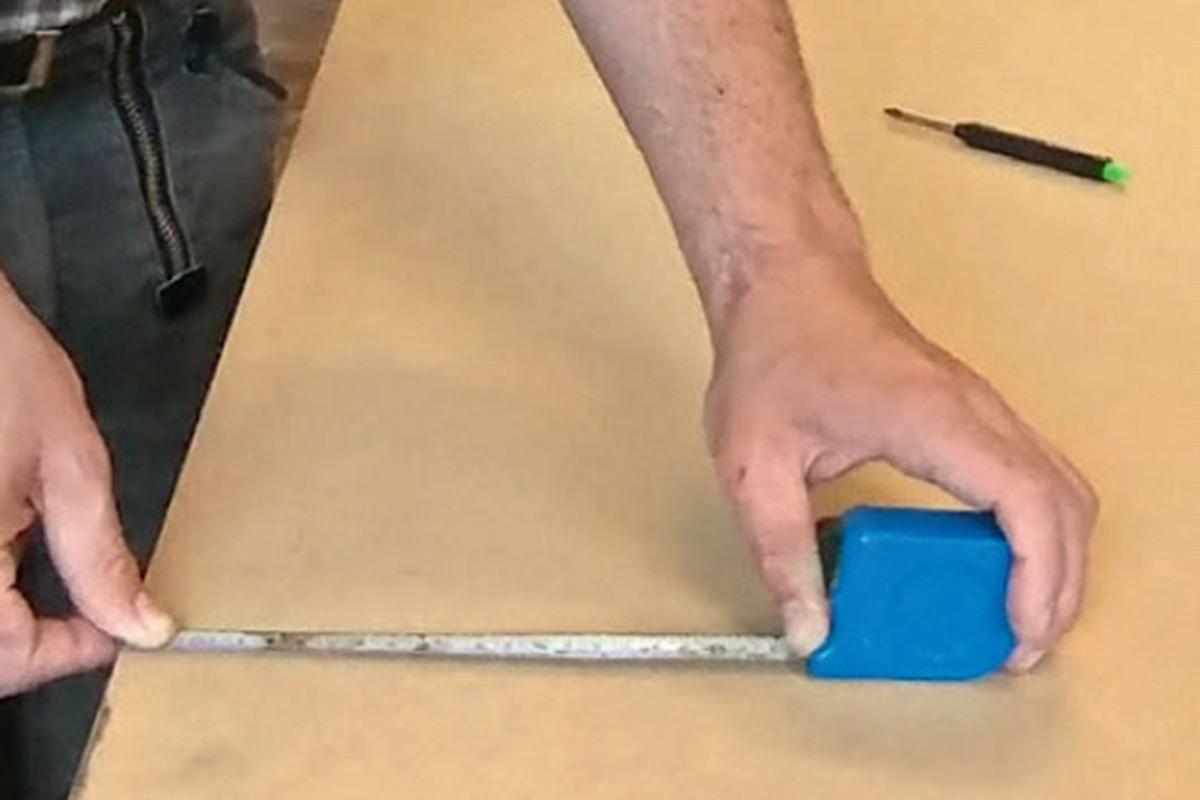

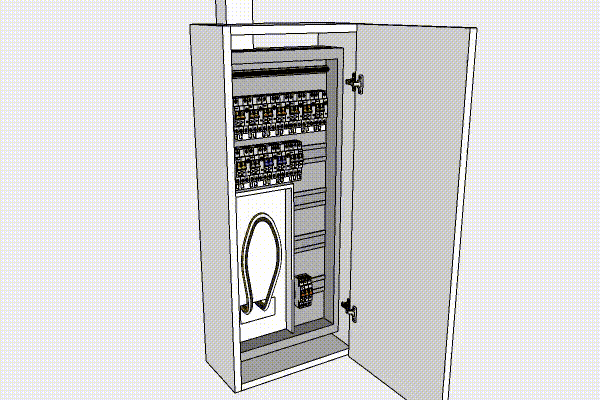

Mittaa suojakaapin koko. Tämä kaappi rakennetaan sekä sähkökaapin että sen vasem malla puolella olevien sähkö johtojen peitoksi.

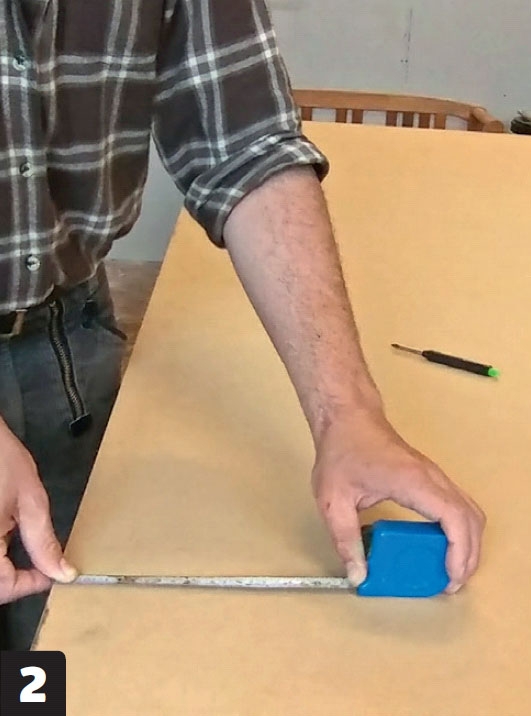

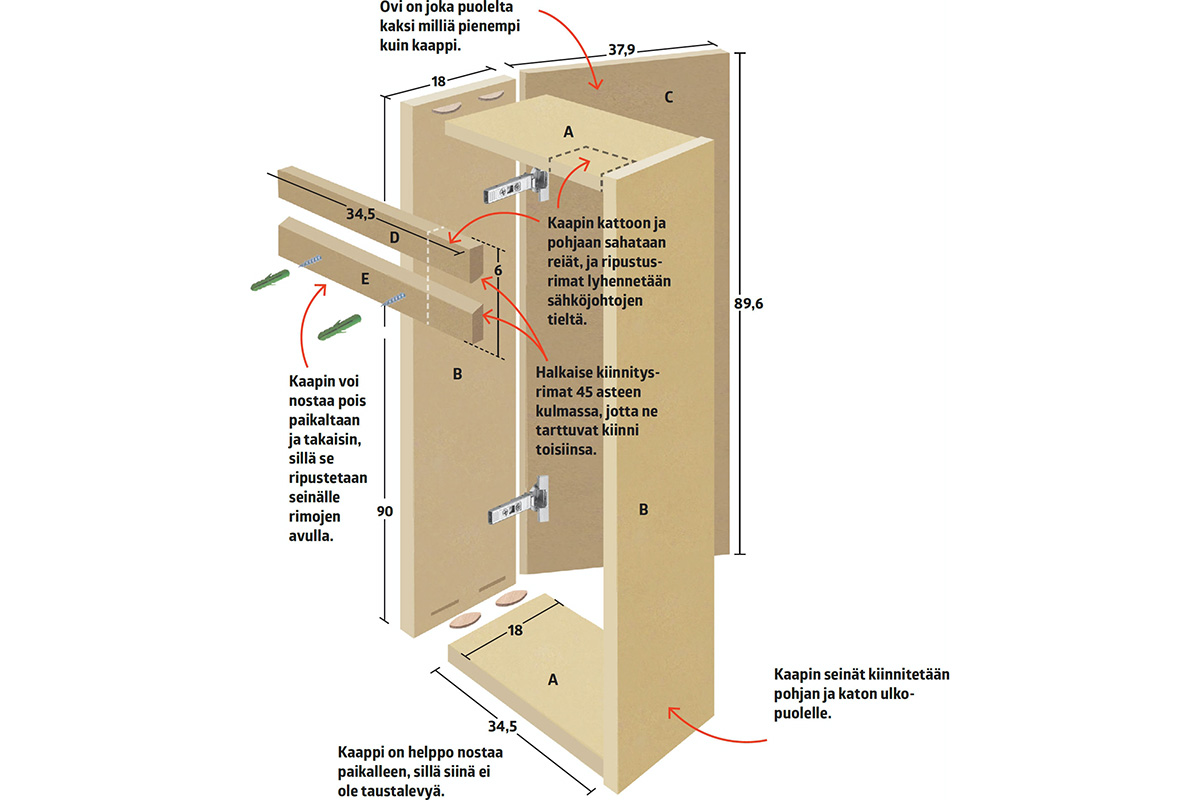

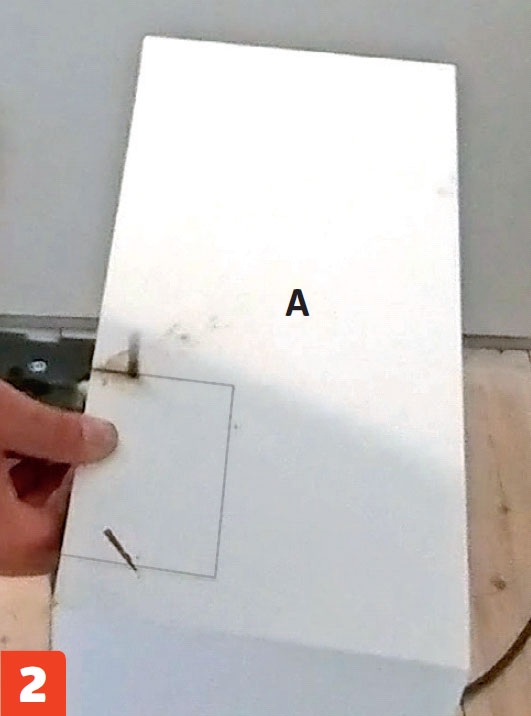

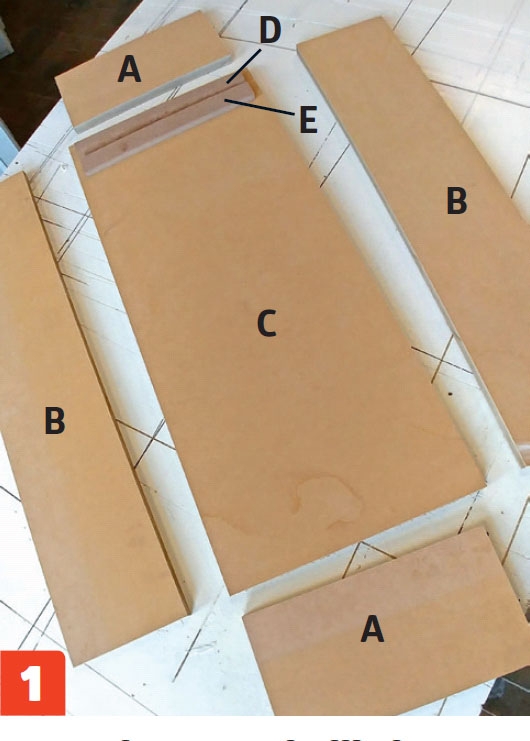

Piirrä mitat levyyn ja sahaa osat. Kaappiin tarvitaan katto, pohja, kaksi seinää, ovi ja ripustus rimat. Sahaa katto ja pohja kaapin sisämitan mukaan.
02

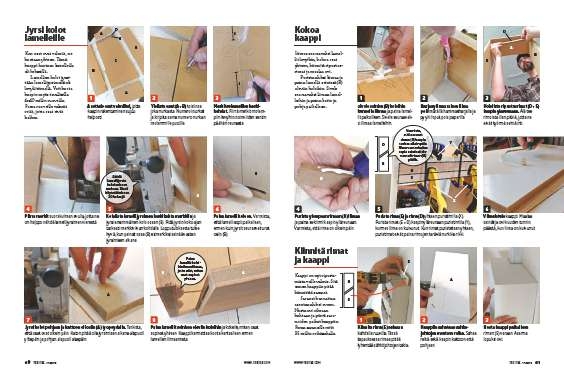

Jyrsi kolot lamelleille
8
Vaihe
Kun osat ovat valmiit, ne kootaan yhteen. Tämä kaappi kootaan lamelleilla eli kekseillä.
Lamellien kolot jyrsi-tään lamellijyrsimellä eli levyliittimellä. Voit koota kaapin myös tavallisilla 4x40 millin ruuveilla. Poraa ruuveille valmiit reiät, jotta osat eivät halkea.

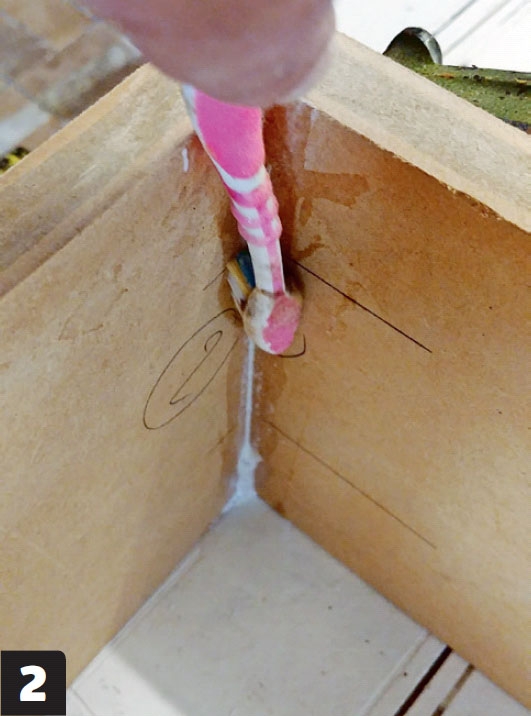

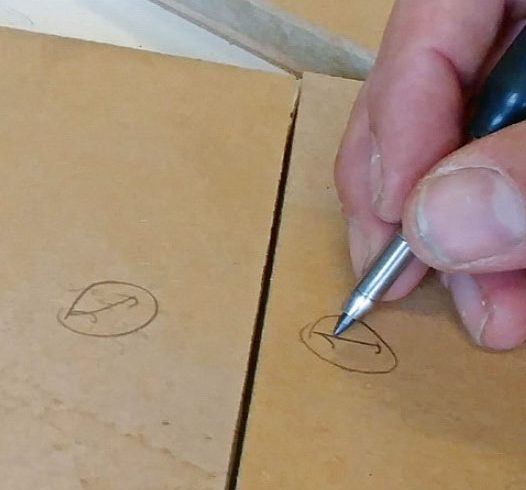

Yhdistä osat (A + B) toisiinsa joka nurkasta. Numeroi nurkat ja kirjoita sama numero nurkan molemmille puolille.

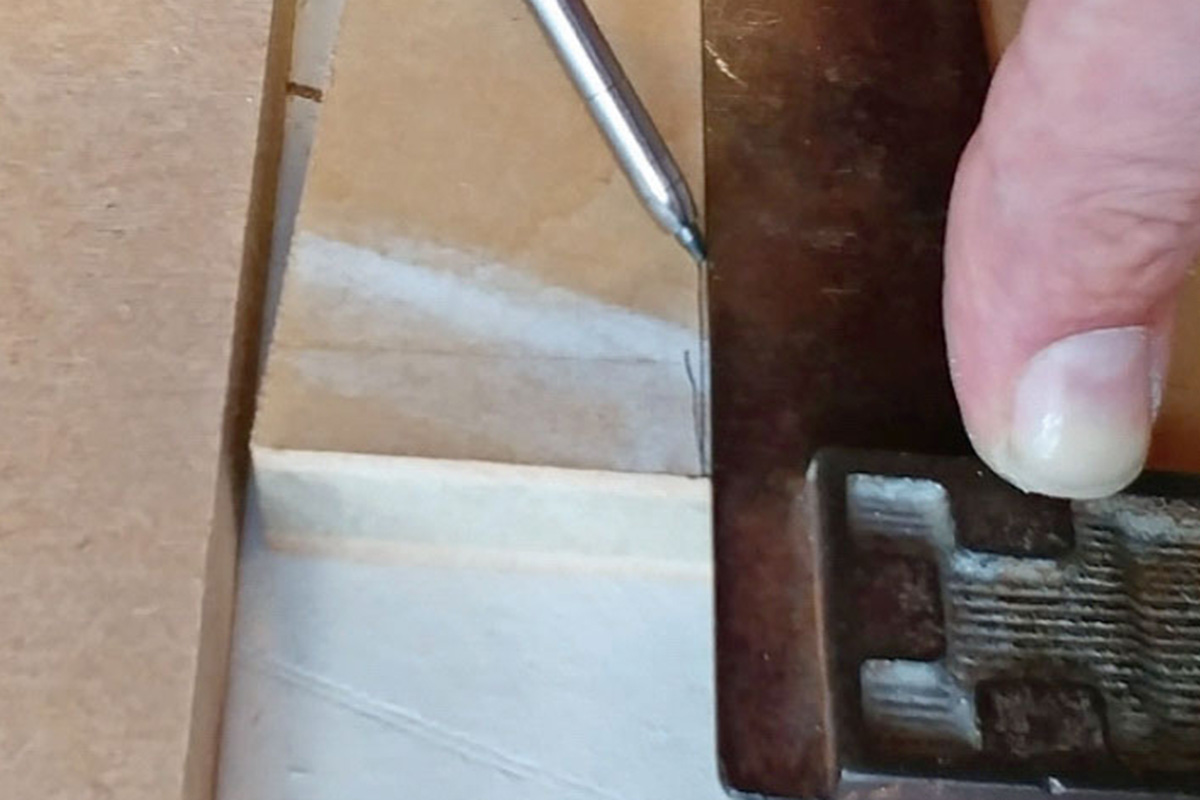

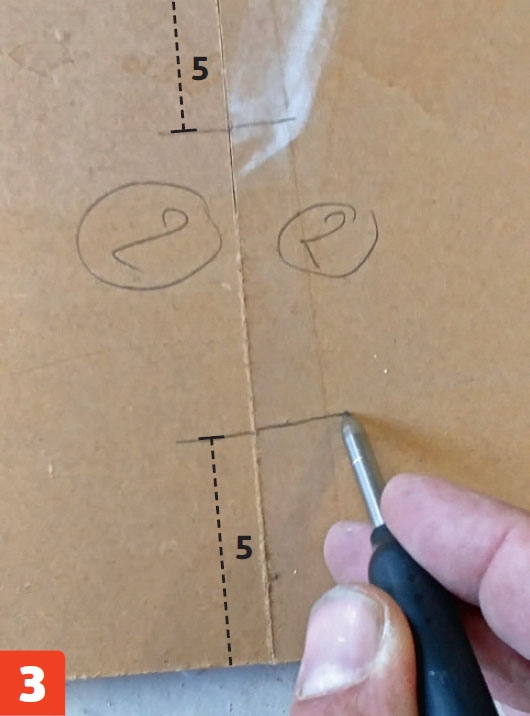

Merkitse lamellien keski kohdat. Piirrä merkit molem-piin levyihin noin viiden sentin päähän reunasta.

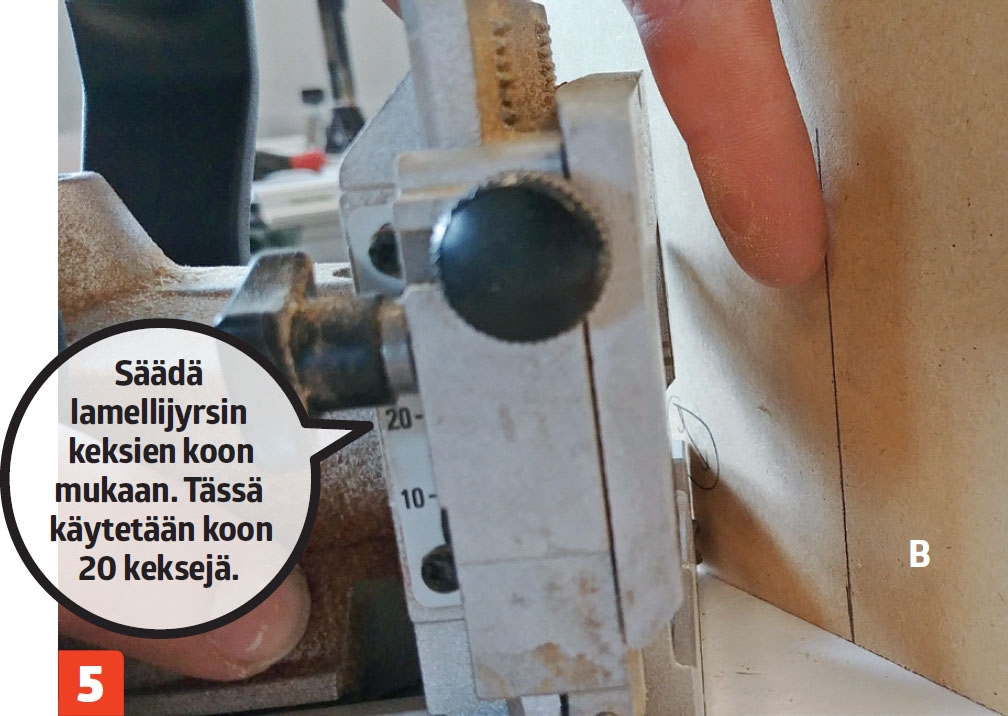

Kohdista lamellijyrsimen keskikohta merkkiin ja jyrsi ensimmäinen kolo osaan (B). Pidä jyrsin koko ajan tarkasti merkkiviivan kohdalla. Lopputuloksesta tulee hyvä, kun painat osaa (B) esimerkiksi seinää vasten jyrsimisen aikana.

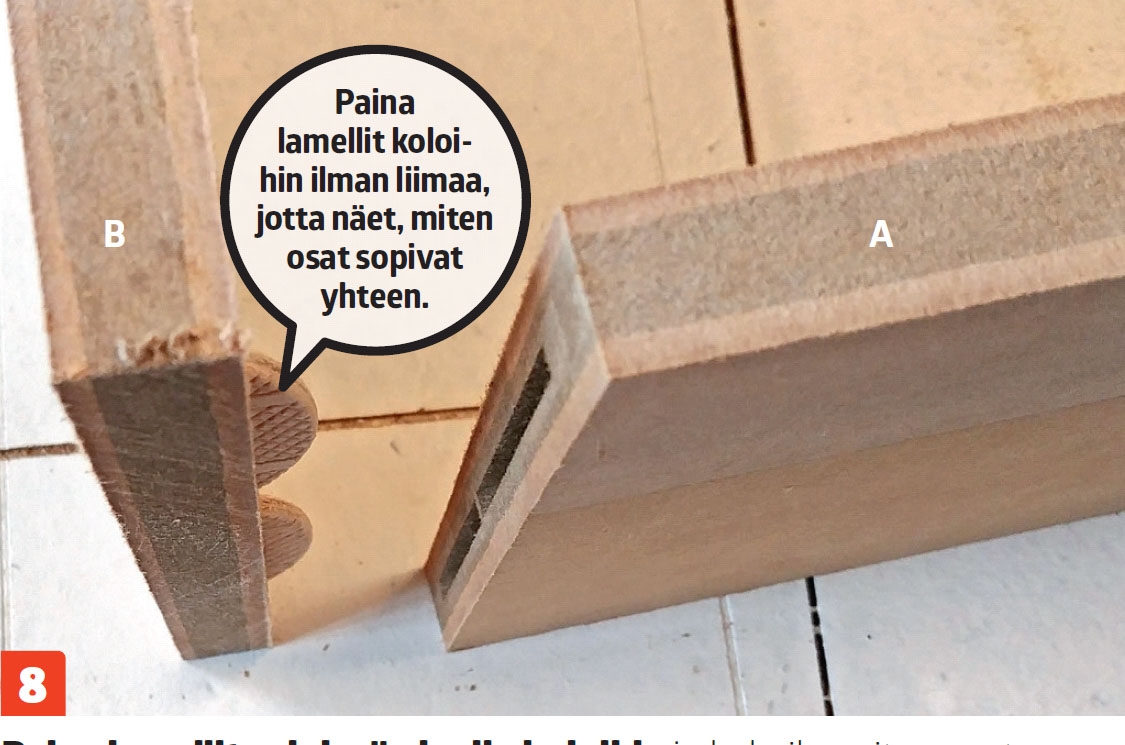

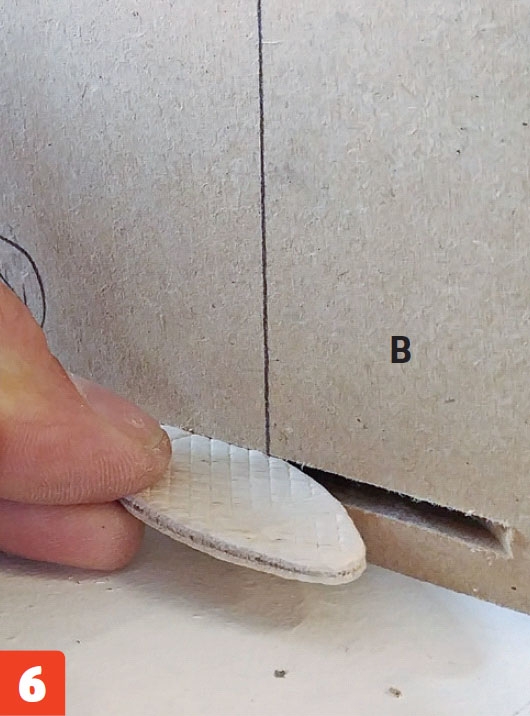

Paina lamelli koloon. Varmista, että lamelli sopii paikalleen, ennen kuin jyrsit seuraavat urat osiin (B).

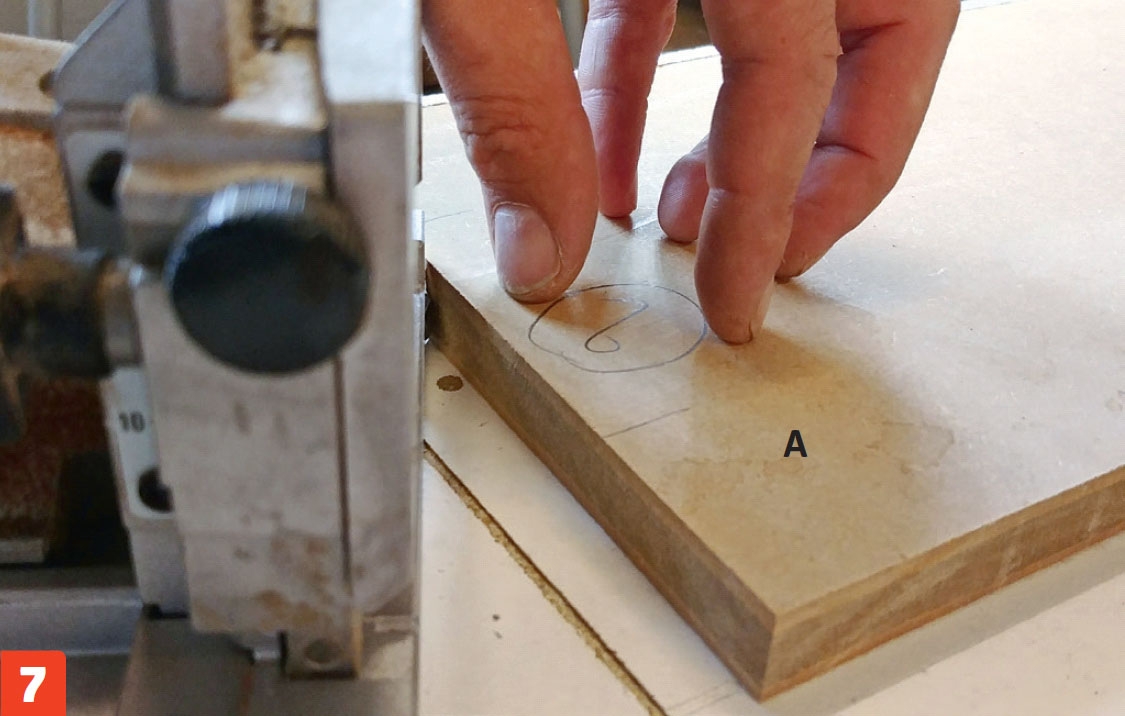

Jyrsi kolot pohjaan ja kattoon eli osiin (A) työpöydällä. Tarkista, että osat ovat oikein päin. Katon pitää olla jyrsimisen aikana alapuoli ylöspäin ja pohjan alapuoli alaspäin.
03
Kokoa kaappi
6
Vaihe

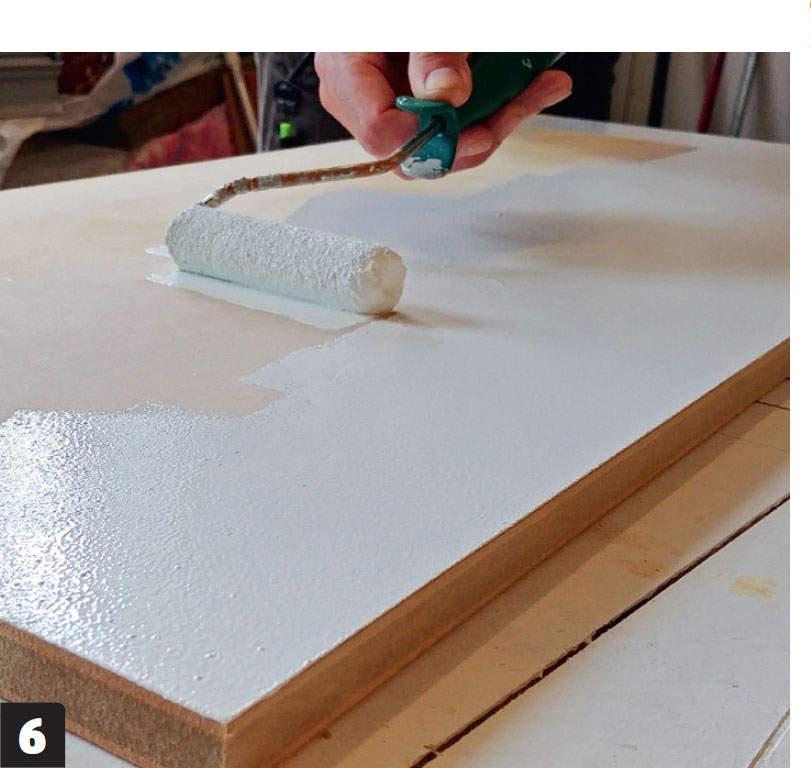

Liimaa seuraavaksi lamel lit levyihin, kokoa osat yhteen, kiinnitä ripustus rimat ja maalaa ovi.
Purista aluksi liimaa ja paina lamellit seinissä (B) oleviin koloihin. Sivele seuraavaksi liimaa lamel leihin ja paina katto ja pohja paikalleen.

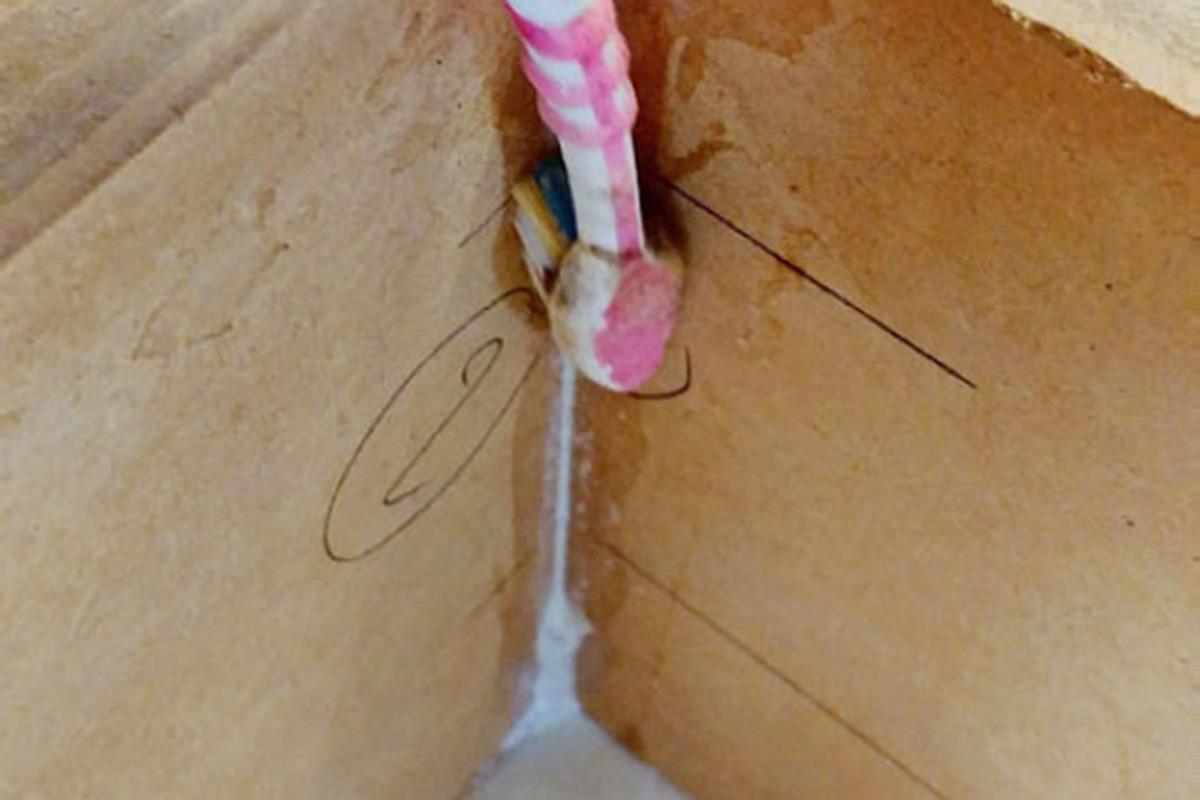

Sivele seinien (B) koloihin kunnolla liimaa ja paina lamel-lit paikoilleen. Sivele seuraavak-si liimaa lamelleihin.
Kohdista ripustusrimat (D + E) kaapin yläreunaan. Älä tee rimoista liian pitkiä, jotta ne eivät työnnä seiniä irti.

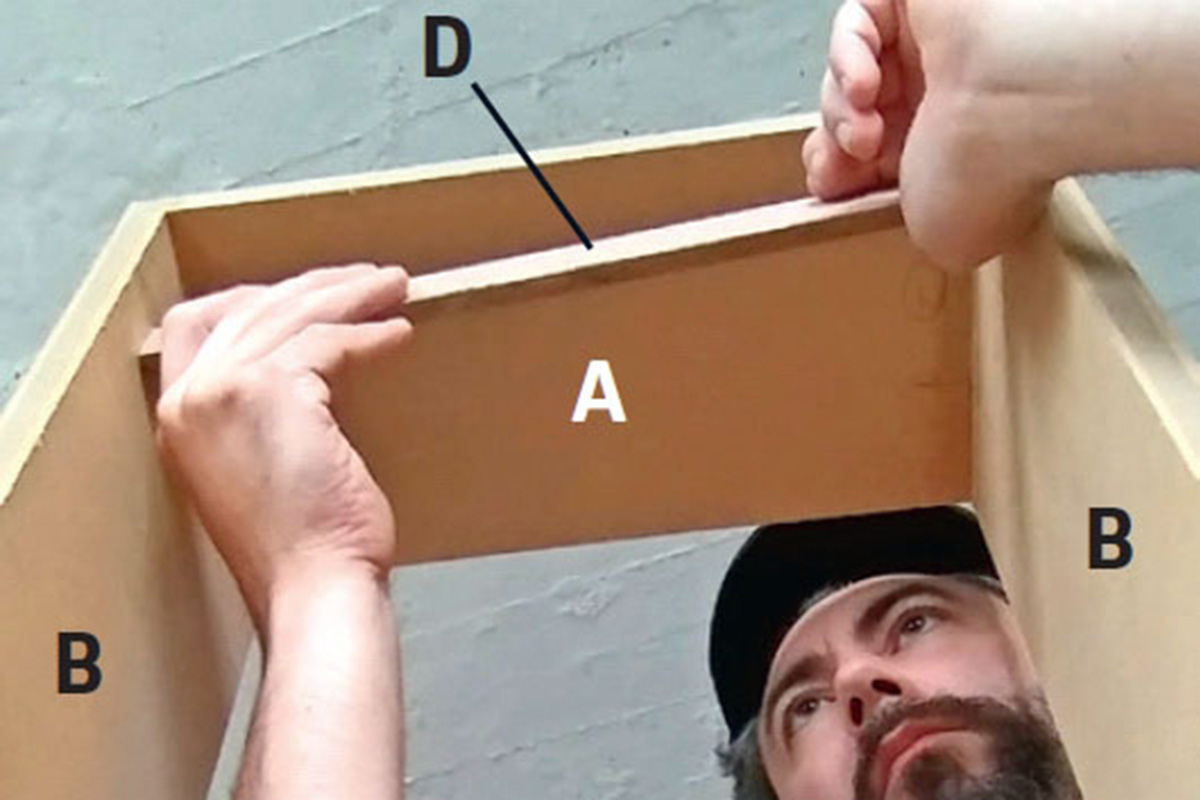

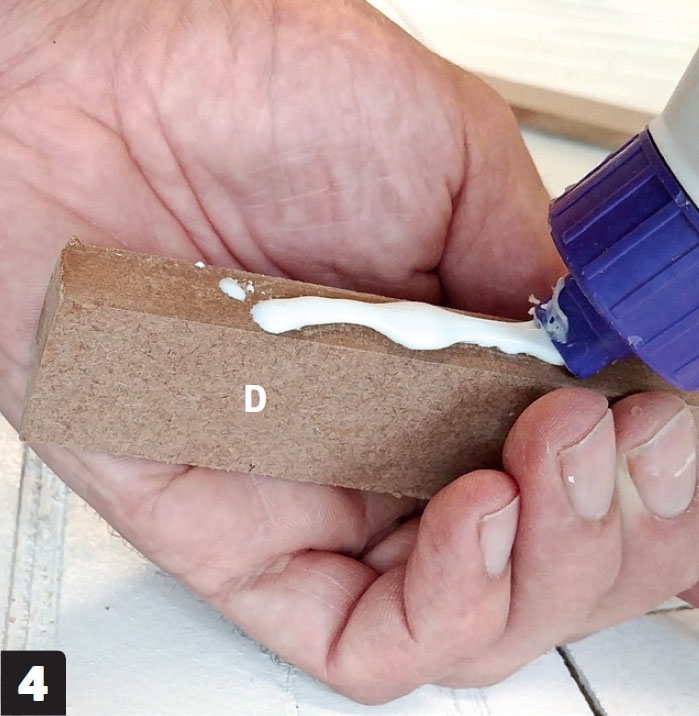

Purista ylempään rimaan (D) liimaa ja paina se kiinni kaapin yläreunaan. Varmista, että rima on oikein päin.

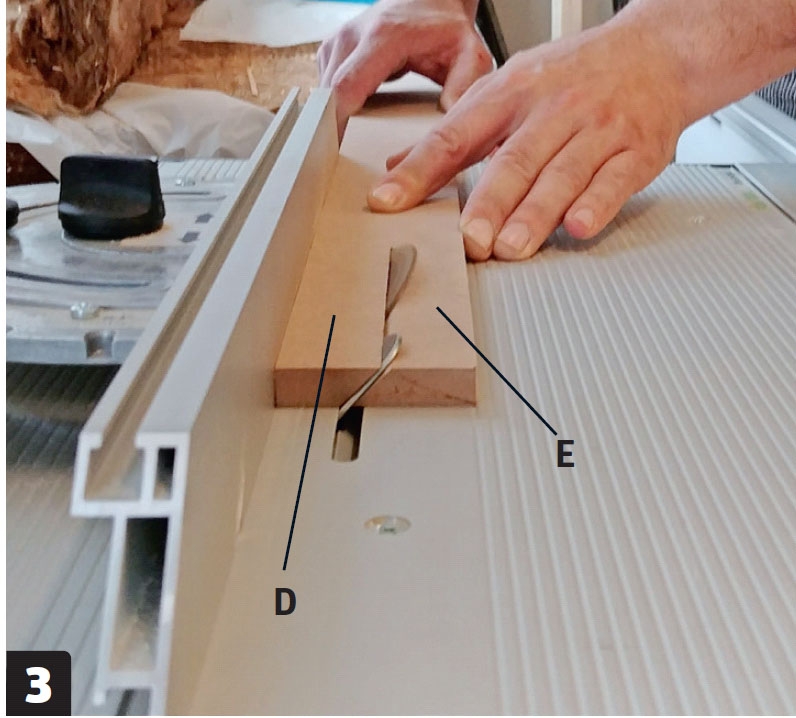

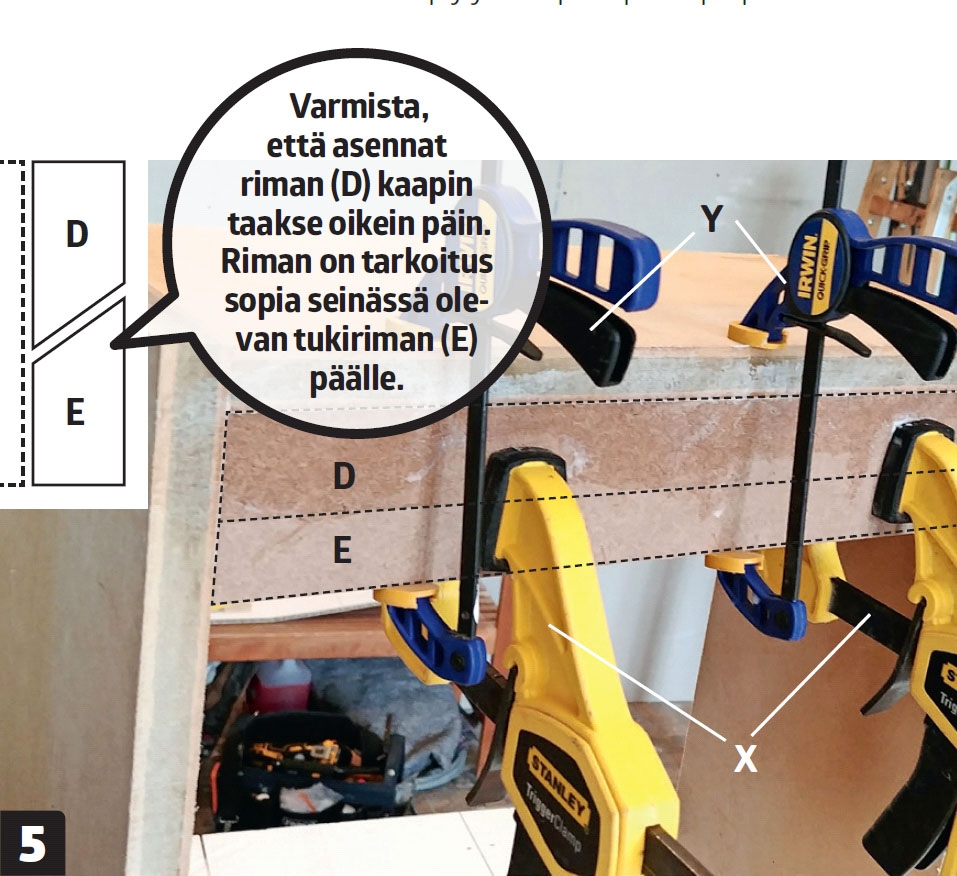

Purista rima (E) ja rima (D) yhteen puristimilla (X). Purista rimat (E + D) kaapin yläreunaan puristimilla (Y), kunnes liima on kuivunut. Kun rimat puristetaan yhteen, puristimet eivät paina rimojen teräviä nurkkia rikki.
04
Kiinnitä rimat ja kaappi
3
Vaihe
Kaappi on nyt ripusta mista vaille valmis. Sitä ennen kaappiin pitää kiinnittää saranat.
Saranat kannattaa asentaa aluksi oveen. Nosta ovi oikeaan kohtaan ja piirrä sara noiden paikat kaappiin. Poraa saranoille reiät 35 millin reikä sahalla.

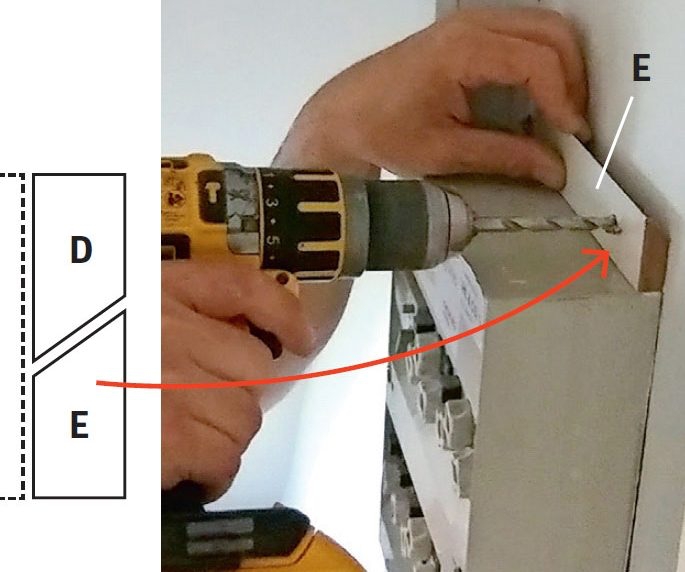

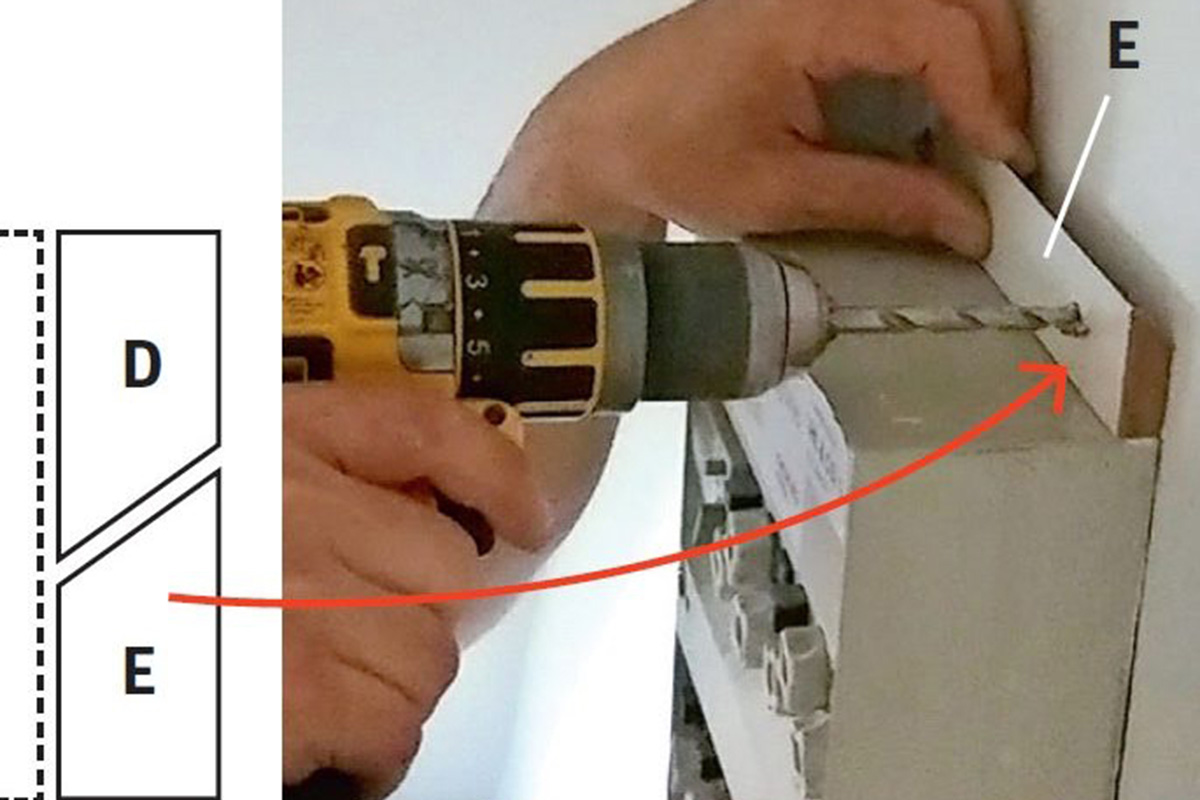

Kiinnitä rima (E) seinään kahdella ruuvilla. Tässä tapauksessa rimaa pitää lyhentää sähköjohtojen takia.
Materiaalit
- 19 mm MDF-levy, 244x122 cm
- Lamelleja eli ”keksejä”, koko 20 tai 4x40 mm yleisruuveja
- Saranoita (Ikea UTRUSTA)
- Valkoista paneelilakkaa
- Puuliimaa
Erikoistyökalut
- Lamellijyrsin
- Pistosaha, käsisirkkeli tai pöytä- sirkkeli.
- 35 mm reikäsaha (saranoille)
Vie aikaa
Yhden päivän.
Hinta
60 euroa.
Vaikeusaste
Tämän kaapin rakentaminen ei ole vaikeaa, mutta osat pitää mitata ja koota yhteen huolellisesti.
