Johdanto
Ohjeet
01
Rakenna kehys
3
Vaihe

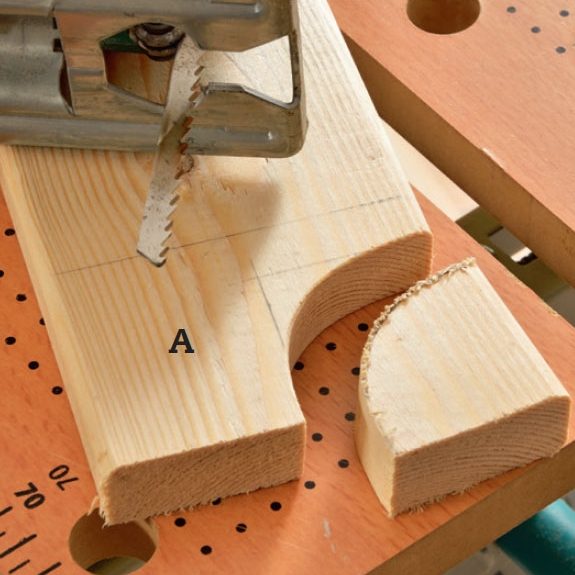

Piirrä jalkojen muoto ja leikkaa jalat. Kahdessa kehyslaudan alareunassa olevat pyöristykset tekevät suojuksesta ”kevyen” ja tyylikkään. Ne piirretään pyöreän esineen avulla (halkaisija noin 10 cm ja sahataan pistosahalla.

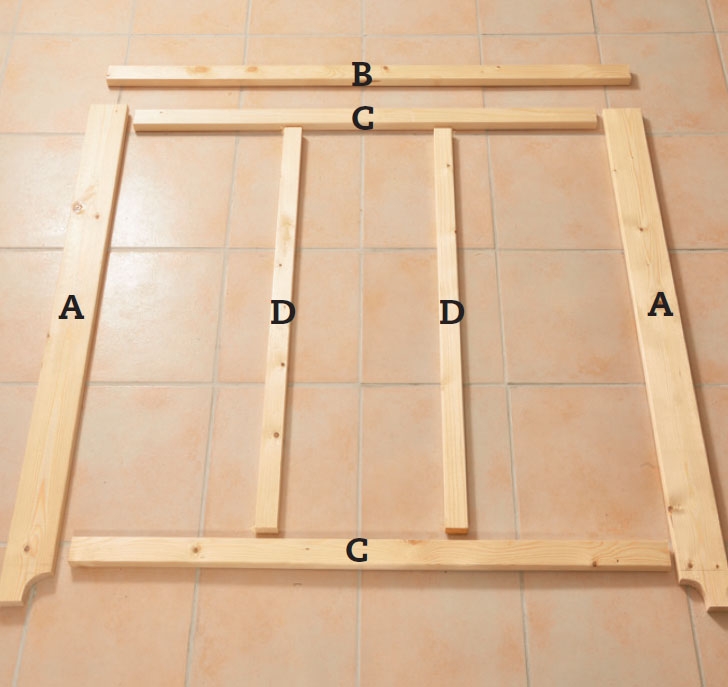

Sovita muut listat etukehykseen niin, että ne sopivat yhteen. Se on helppo tarkistaa muodostamalla koesovitus tasaiselle pinnalle.

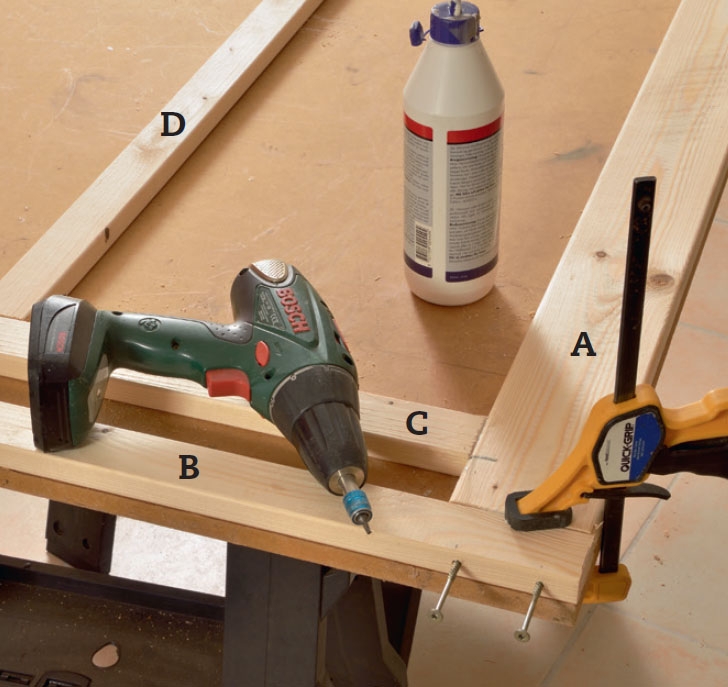

Liimaa ja ruuvaa kehys yhteen 5 x 100 mm ruuveilla. Purista listat yhteen levylle ruuvauksen ajaksi. Aloita ruuvaamalla D kiinni C:hen ja kiinnitä tämä sitten A:han. Ylin lista (B) kiinnitetään molemmissa sivuissa A:n päälle.
02
Asenna lamellit
7
Vaihe
Sälekaihtimien lamellit ovat edullista rakennusmateriaalia, ja lisäksi ne on jo valmiiksi työstetty täysin samanlaisiksi. Niitä on tämän vuoksi helppo sahata ja sovittaa mittaan. Niidet päät sahataan viistoon, jolloin patterisuojuksen eteen saadaan luotua kaunis salmiakkikuvio.
Jotta lamellit asettuisivat tasaisesti, ne asennetaan tiiviisti yhteen, jonka jäl-keen joka toinen niistä poistetaan. Näin lamelliväleistä tulee tarkasti yhtä suuret.
Lamellit kiinnitetään liimalla ja haka-silla kehyksen taakse. Kun kuvio on valmis, kehys käännetään ympäri ja etu-puolelle kiinnitetään neljännespyörölis-tat. Ne muodostavat hienon rajapinnan vinokuvion ja kehyksen reunojen väliin.

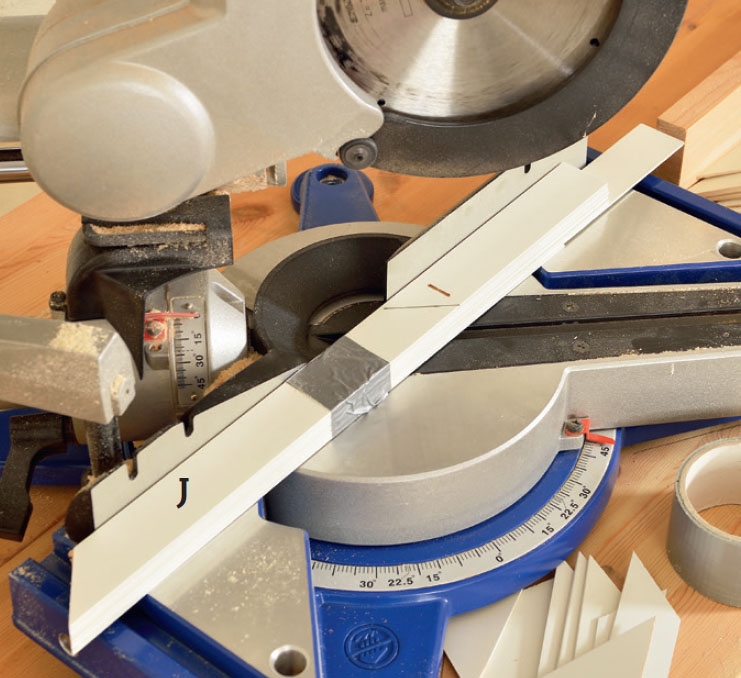

Lamellit (J) sahataan päistään viistoon katkaisu-/jiirisahalla, jotta viiltolinja on samanlainen kaikissa listoissa. Teippaa muutamia lamelleja yhteen, jotta voit sahata useamman yhdellä kertaa.

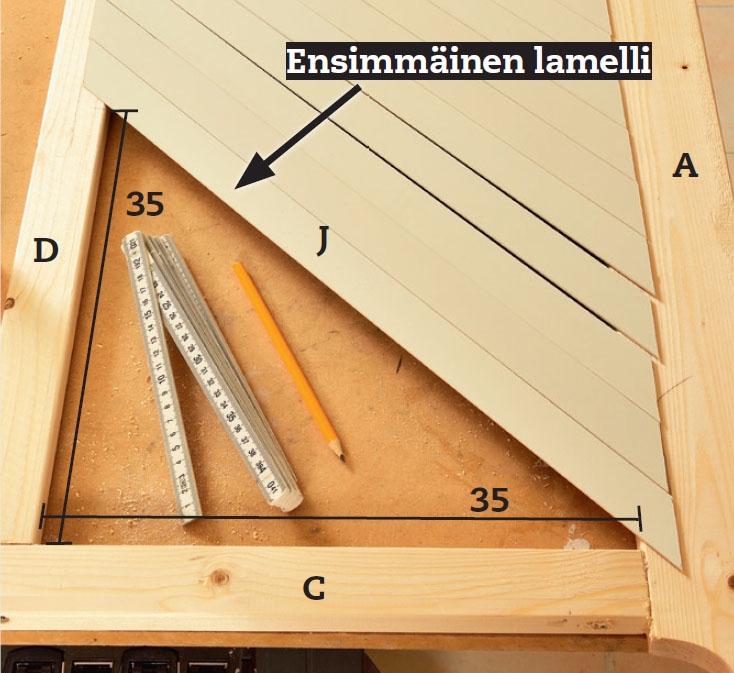

Sijoita ensimmäinen lamelli (J). Mittaa kentän leveys kehysten välissä ja sijoita ensimmäinen lamelli viistoon kulmas-ta kehyspisteeseen. Aseta muut pitkät lamellit ensimmäisen jälkeen hyvin tiiviisti. Kiinnitä joka toinen liimalla ja hakasilla.

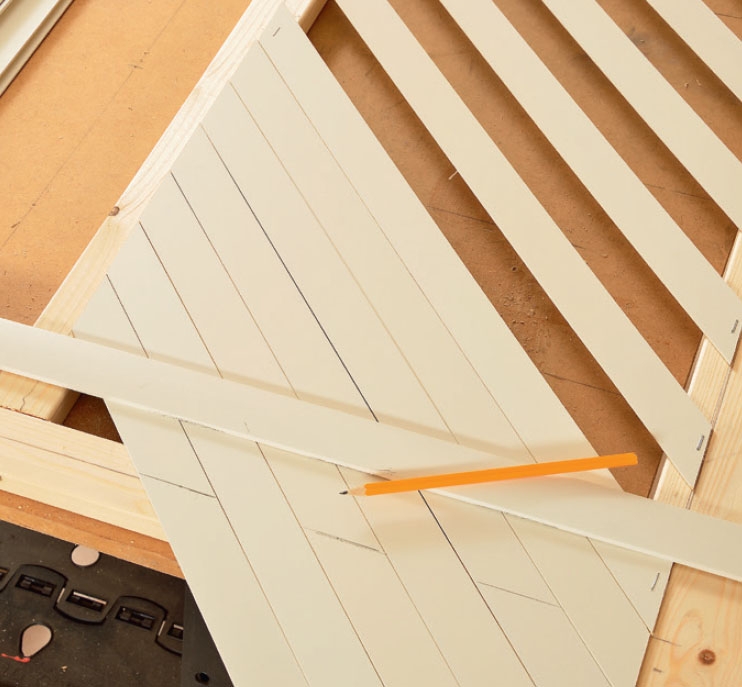

Ota mitat lyhyitä lamelleja varten, kun pitkät lamellit ovat paikoillaan. Täytä loput kentästä lamelleilla ja vedä la-melleihin viiva kohtaan, josta niitä on ly-hennettävä. Sahaa lamellit ja kiinnitä joka toinen.

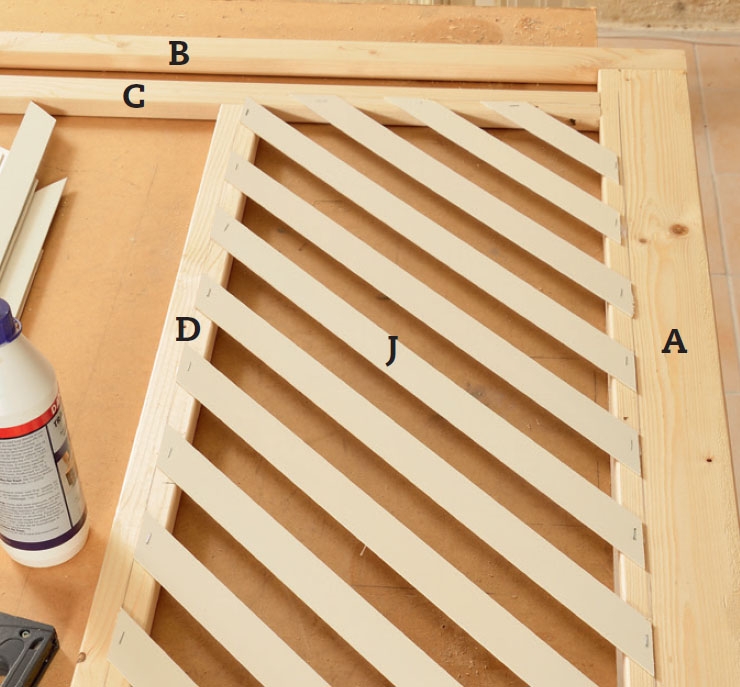

Ensimmäinen lamellikerros on kiinnitetty. Kehys odottaa nyt vain toisen lamellikerroksen kiinnittämistä vastakkaiselle sivustalle.

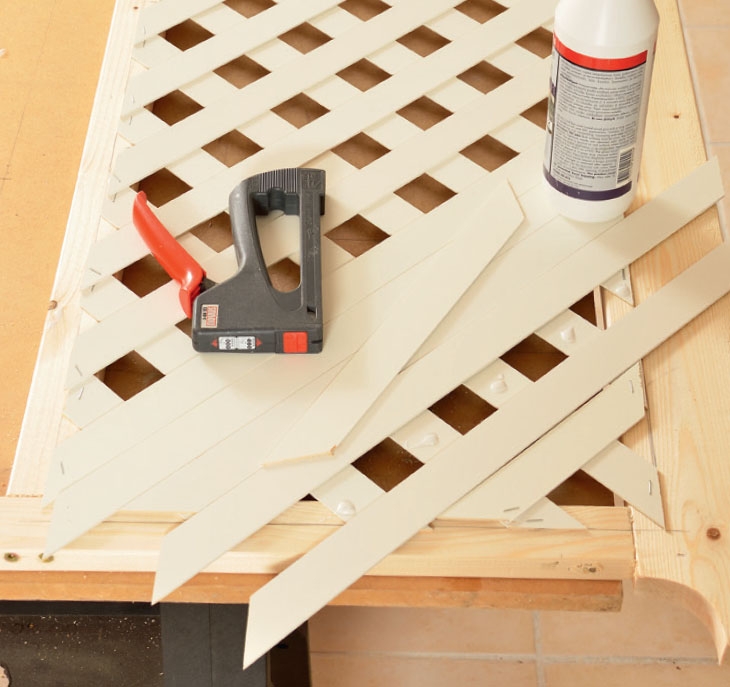

Toinen lamellikerros kiinnitetään ensimmäisen päälle. Laita nokare puuliimaa ensimmäiselle lamellikerrokselle niihin kohtiin, joiden päälle tulee toinen lamelli. Aseta lamellit samaan tapaan kehyksen loppukenttiin.

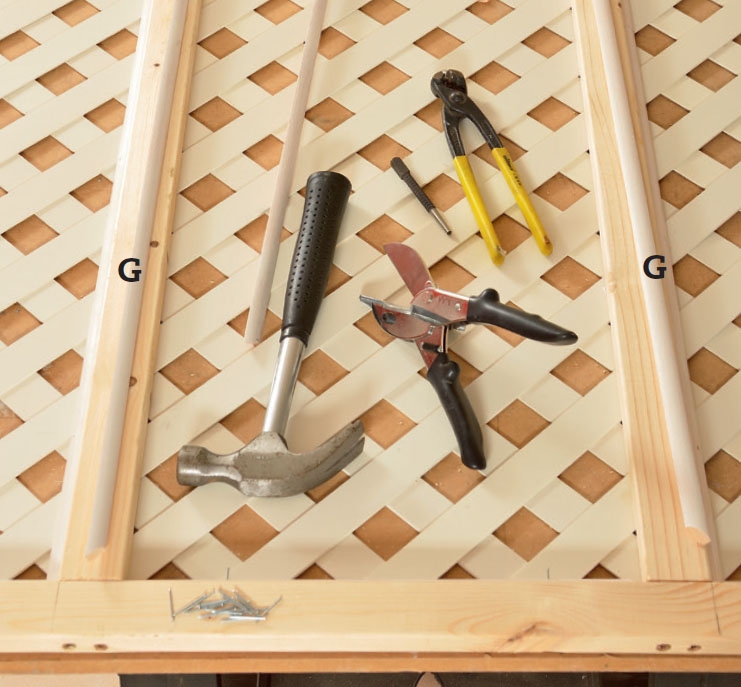

Kiinnitä neljännespyörölistat (G ja H) kehyksen etupuolelle. Käännä kehys ja naulaa neljännespyörölistat kenttien reunaan 1,2 x 25 mm uppokantanauloilla. Listat sahataan päistään 45 asteen jiiriin, jotta kulmiin saadaan kauniit liitokset.

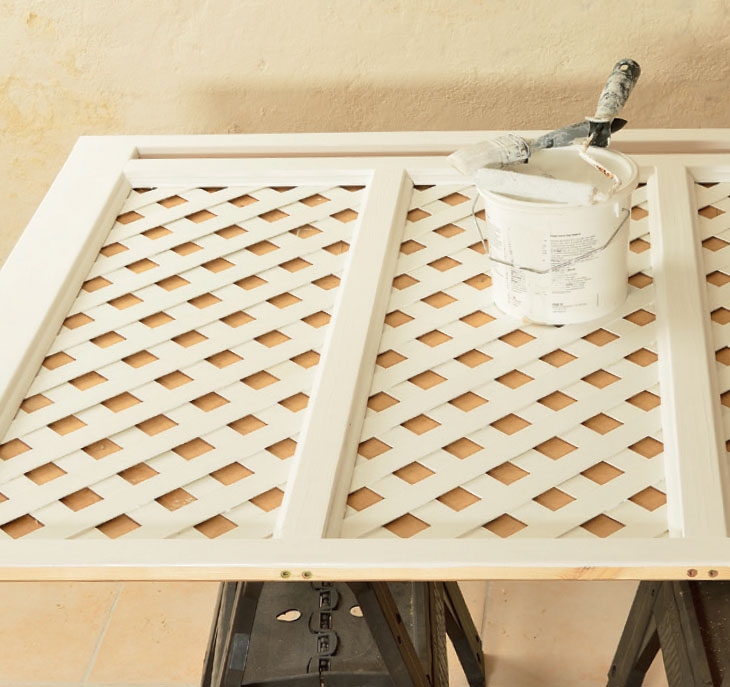

Mittaa kehys, kun kaikki listat on kiinnitetty. Tämän jälkeen niihin sivellään valkoista sisustuslakkaa. Kehys välihiotaan lakkausten välillä.
03
Asenna suojus
5
Vaihe
Patterinsuojus rakennetaan vapaasti sei-sovaksi laatikoksi, joka on helppo siirtää pois, jotta patteriin päästään käsiksi. Suojus kiinnitetään kulmahelalla ylälevyn läpi seinään.
Kehys sovitetaan alareunan jalkalis-toihin niin, että rajalinja näyttää siistiltä ja viimeistellyltä. Tämä tehdään kiinnit-tämällä lyijykynä pieneen puupalikkaan ja piirtämällä ja siirtämällä jalkalistojen muoto kehykseen.

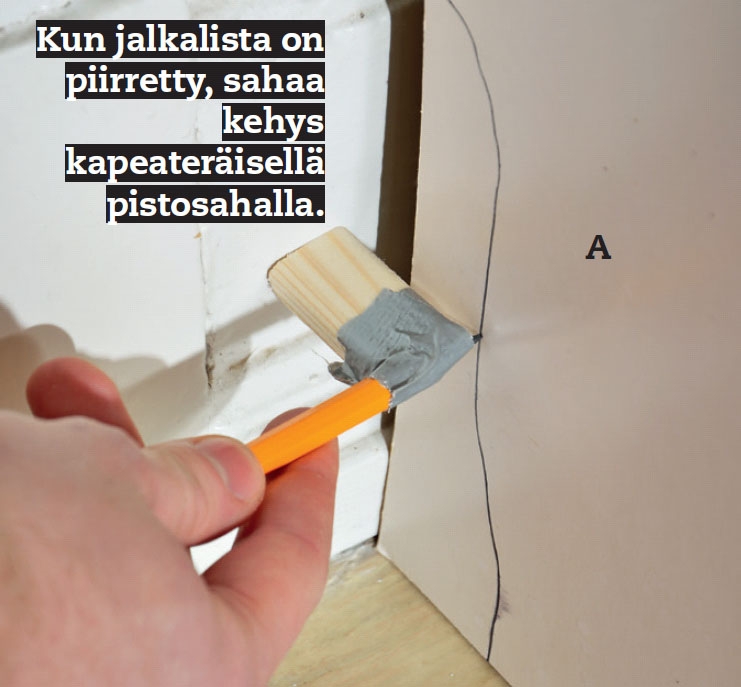

Sovita suojusta jalkalistaa ja sei-nää vasten. Aseta etukehys tiiviisti jalkalistaa vasten. Työstä puupalikka mit-taan, joka vastaa pisintä etäisyyttä kehyk-sestä seinään. Teippaa palikkaan lyijykynä ja piirrä jalkalistan muoto puuhun.

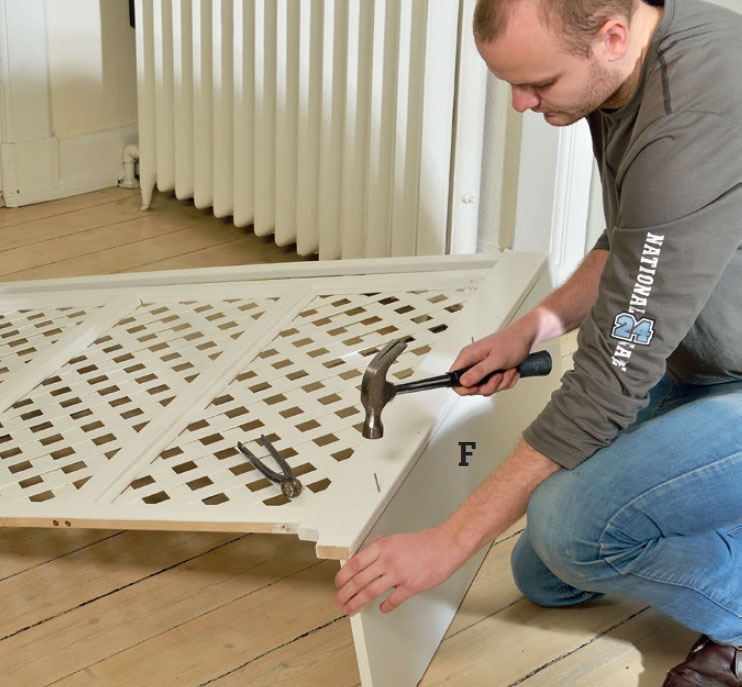

Liimaa ja naulaa sivukappale (F) etukehykseen 1,8 x 50 mm uppo-kantanauloilla. Nyt ”laatikko” on valmis asennettavaksi paikalleen. Jos patteri on vapaasti seisovaa mallia, myös sen päätyihin tarvitaan suojalevy (t).

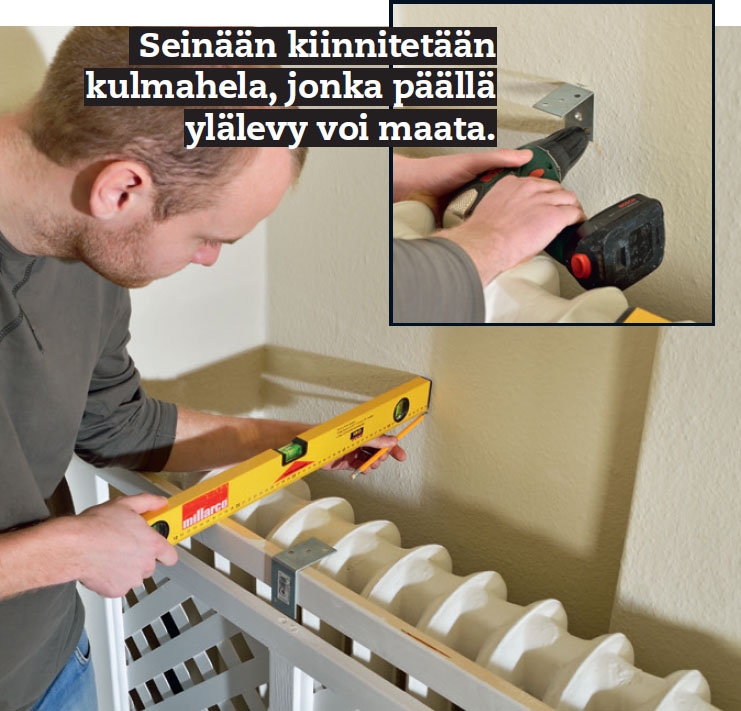

Ota mitat ylälevyä varten (E). Se tuetaan seinää vasten. Mittaa vaakaan kehyksen yläreunasta seinään ja kiinnitä kulmahela.

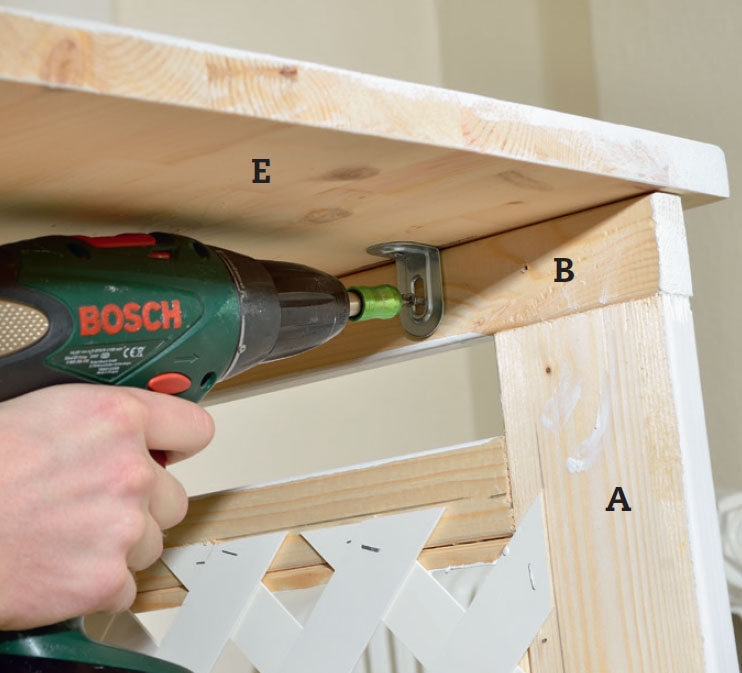

Kiinnitä ylälevy (E). Aseta ylälevy paikalleen ”laatikon” päälle ja kiinnitä se 4 x 20 mm ruuveilla kulmahelasta. Suojus on nyt koottu ”irtolaatikoksi”, joka on helppo poistaa, jos patteria on säädettävä.

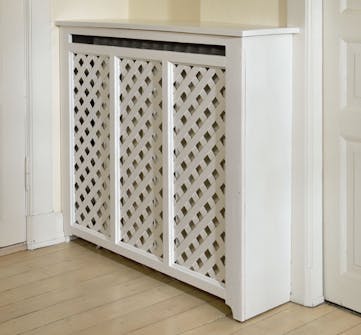

Aseta patterinsuojus paikalleen. Se on sovitettu alareunastaan jalkalistoihin ja ylälevy on sahattu niin, että se sopii seinän syvennykseen.
Materiaalit
19 x 95 mm lautoja:
• 2 kehyslistaa (A) á 108 cm
19 x 45 mm listoja:
• 1 kehyslista (B), 134 cm
• 2 kehyslistaa (C) á 115 cm
• 2 kehyslistaa (D) á 88 cm
26 mm liimapuuta:
• 1 ylälevy (E), 43 x 137 cm
16 mm melamiinilevy:
• 1 sivukappale (F), 112,5 x 33 cm
12 x 12 mm neljännespyörölistaa:
• 6 listaa (G) á 88 cm
• 6 listaa (H) á 35 cm
Lisäksi:
Kaihtimet (J) • Hakasia • Ruuveja: 4 x 20 ja 5 x 100 mm • Kulmaheloja • Uppokantanauloja: 1,2 x 25 ja 1,8 x 40 mm • Puuliimaa • Pohjustetta • Maalia
Vie aikaa
1 päivä
Hinta
Noin 50 €
Vaikeusaste
Tähän hankkeeseen voivat osallistua kaikki, mutta mittaukset ja sahaukset on tehtävä huolella, jotta jälki näyttää hyvältä.

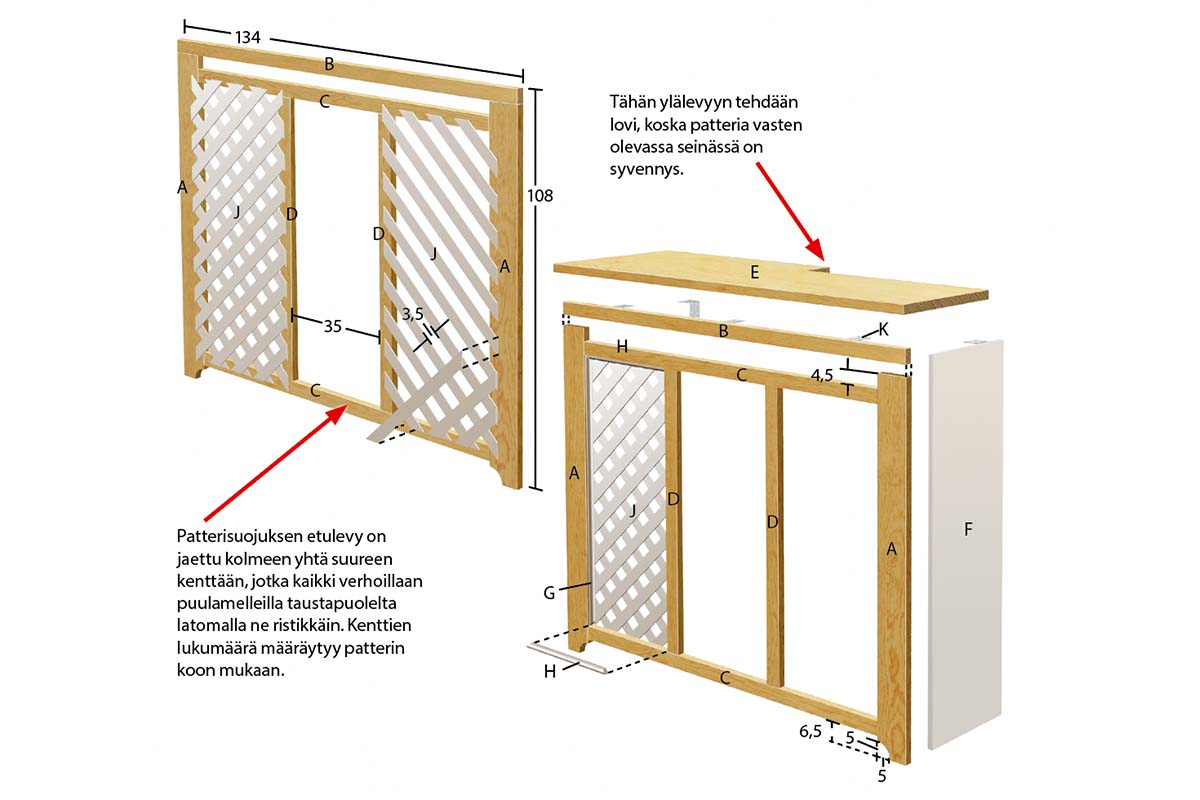

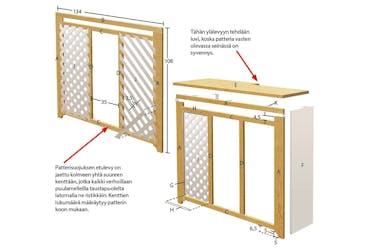

Piirustus
Video
Vinkit & niksit
Patterinsuojus ikkunoiden alle
Jos patteri sijaitsee ikkunan alla, suojus valmistetaan hieman toisella tavalla.
Lämpöpatterit on usein sijoitettu ikkunoiden alle. Jos näin on, suojus on helpointa rakentaa osaksi ikku-nalautaa. Tällöin ikkunalaudasta tehdään syvempi, jotta se jatkuu siististi alaspäin yhdistyen osaksi kaunista patterinsuojusta.

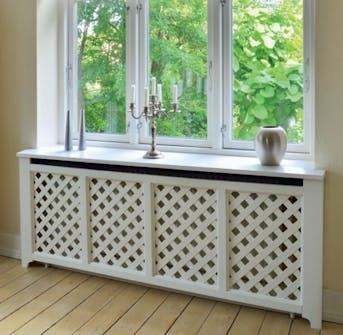

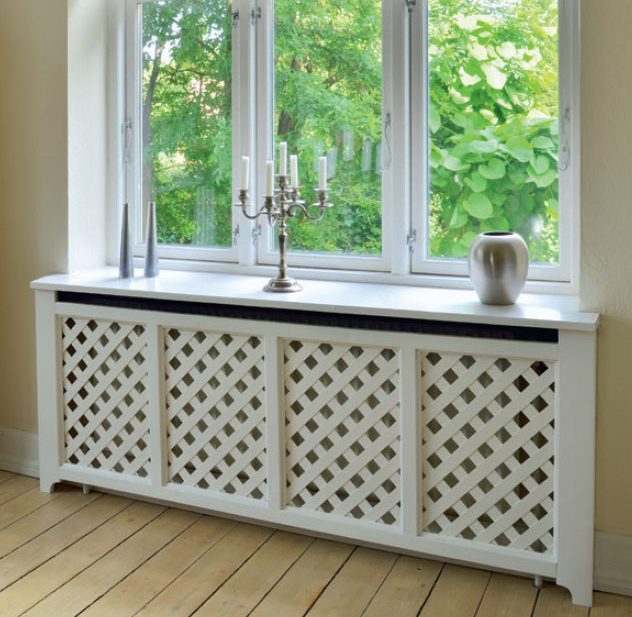

Patterinsuojus on rakennettu osaksi ikkunalautaa. Suojus on nyt leveämpi ja lyhyempi, mutta vinokuvio on täsmälleen sama.

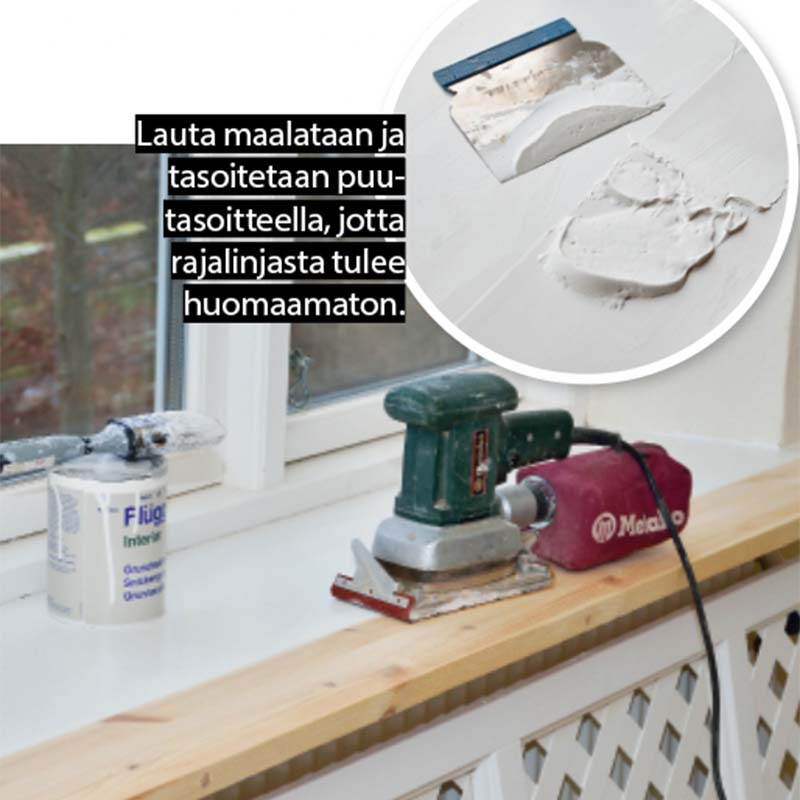

Ikkunalaudasta tehdään syvempi liima-puun avulla. Se liimataan ja ruuvataan kiinni 5 x 100 mm ruuveilla ja hiotaan.

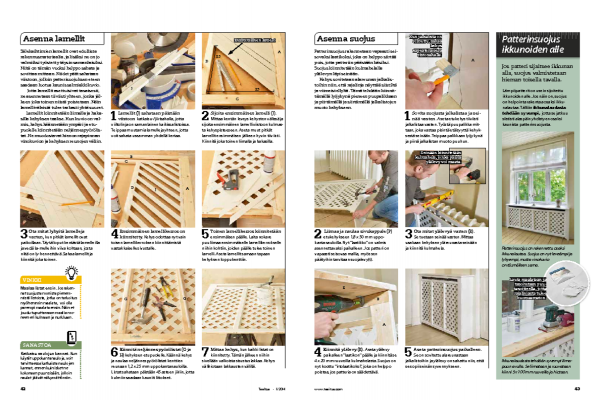

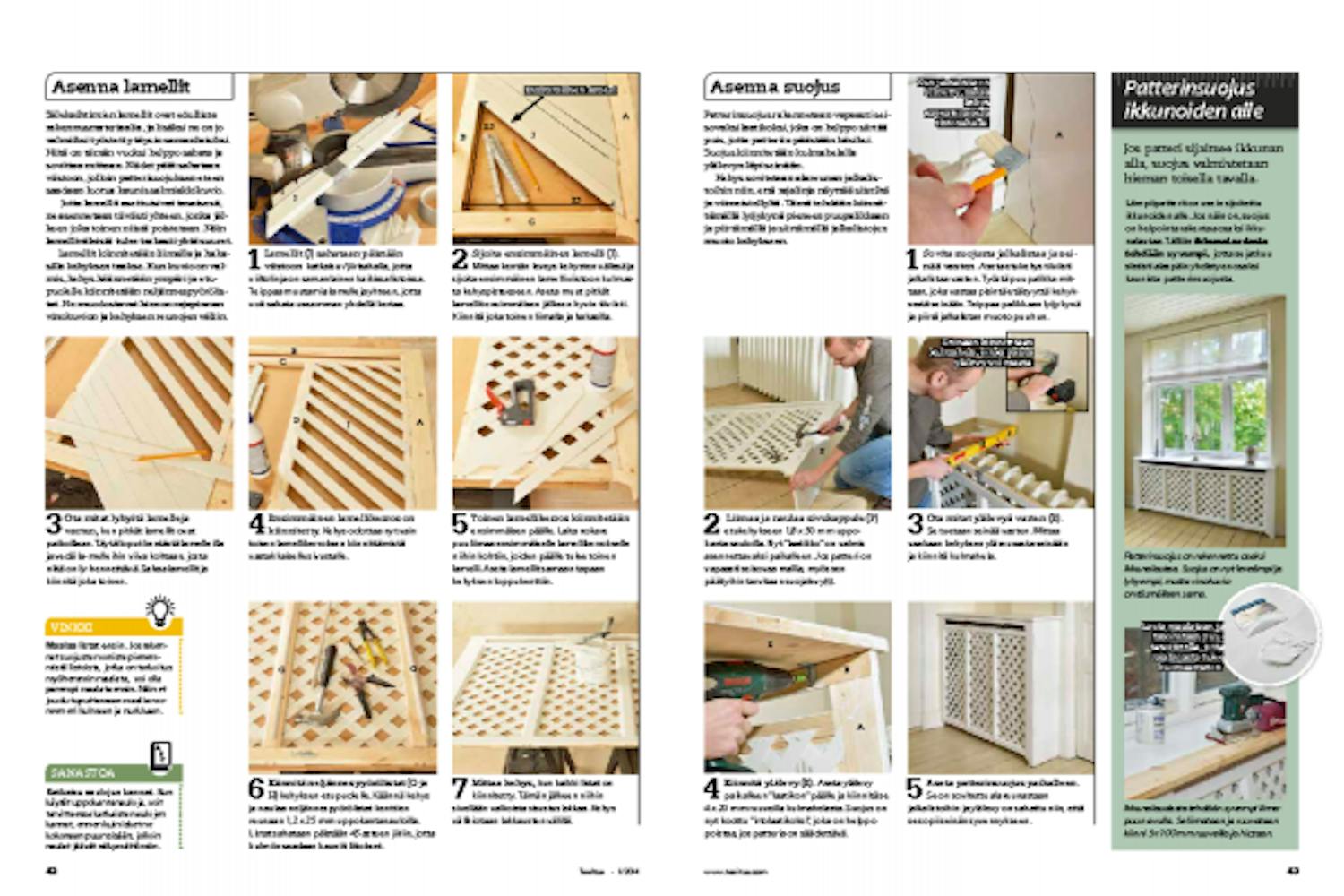

Lehtiversio
