Johdanto
Ohjeet
01
Sahaa, hio ja poraa
9
Vaihe
Ennen vannesahan käynnistämistä pitää tehdä muutama sapluuna. Ole erittäin huolellinen, sillä penkistä tulee vino, jos osat ovat väärän kokoisia.
Tee aluksi sapluunat jaloille, vaakapuille ja käsinojille kaavion mukaan. Piirrä seuraa vaksi penkin pääty luonnollisessa koossa, jotta voit varmistaa, että osat sopivat yhteen. Mahdolliset virheet on korjattava tässä vaiheessa.
Kun kaikki osat on sahattu ja tapeille on porattu reiät, terävät reunat pyöriste tään yläjyrsimellä. Jalkojen ja käsinojien reunat pitää pyöristää vasta, kun päädyt on koottu. Muussa tapauksessa liitoksista ei tule siistejä ja tiiviitä.

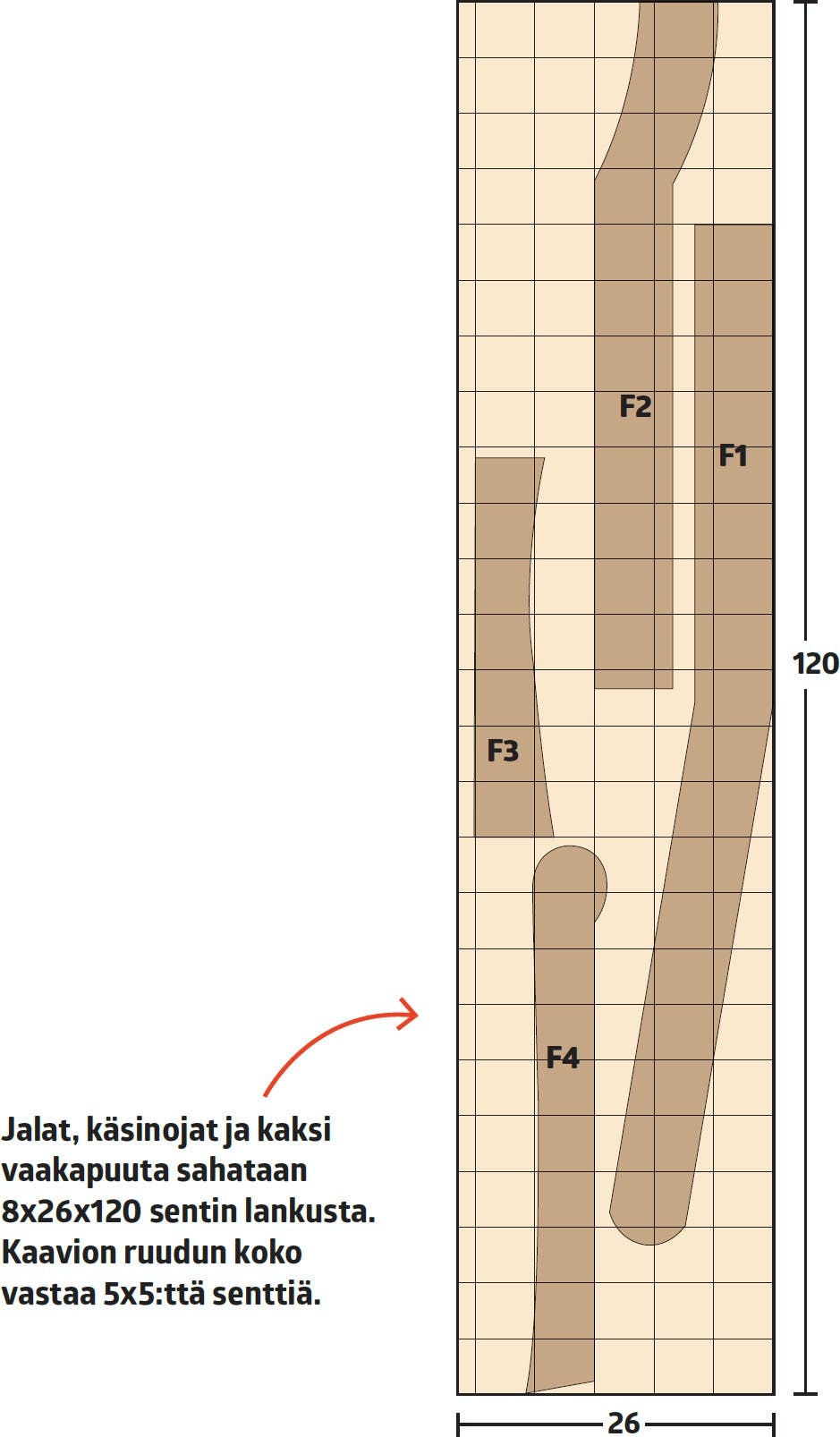

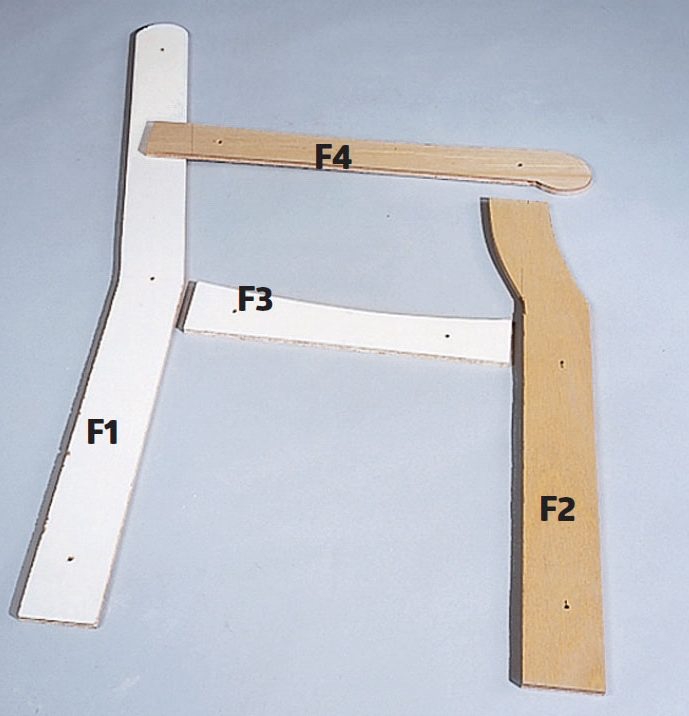

Tee sapluunat vanerista tai pahvista. Sahaa jalat (F1 ja F2), käsinojat (F4) ja kaksi vaakapuuta (F3) sapluunoiden avulla. Käytä piirtämiseen edellisen aukeaman kaaviota. Kaavion ruudut vastaavat 5x5:ttä senttiä.

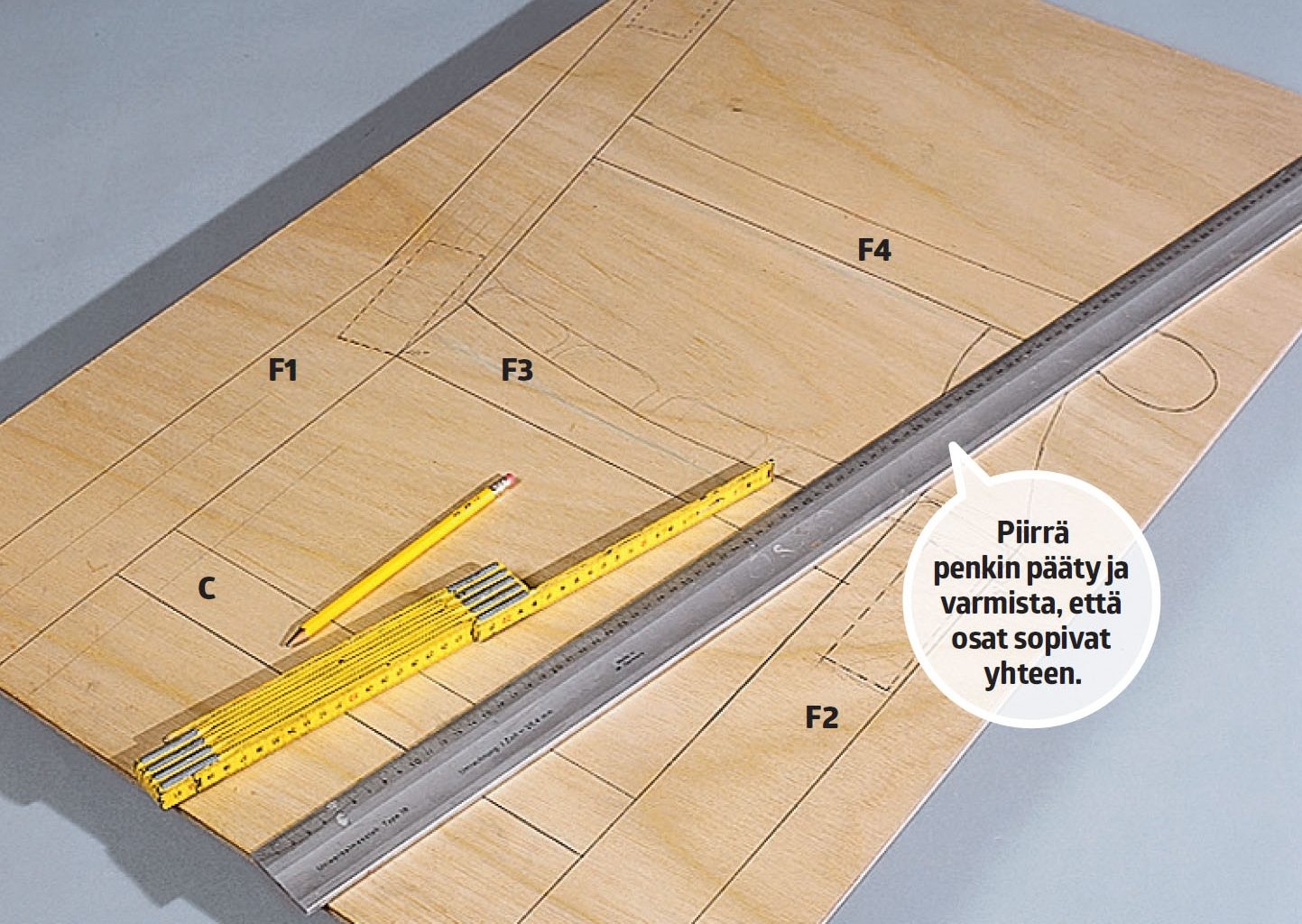

Piirrä penkin pääty vanerille tai pahville luonnollisessa koossa sapluunoiden avulla. Piirrä myös istuin ja selkänoja, jotta voit varmistaa, että osat sopivat yhteen.
Piirrä jalat (F1 ja F2), poikkipuut (F3) ja käsinojat (F4) lankkuihin (F) tarkastettujen sapluunoiden avulla.

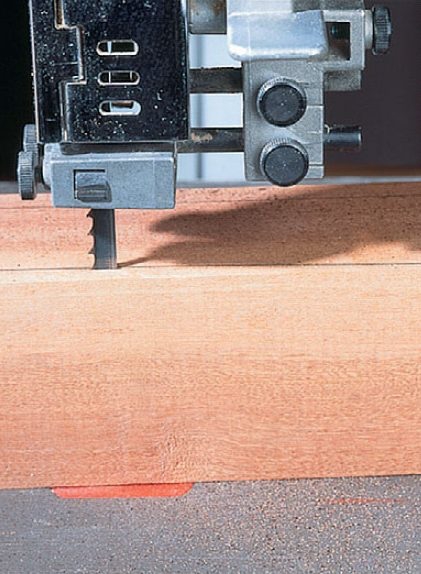

Sahaa kaikki osat vannesahalla. Sahaa myös penkin rimat tässä vaiheessa.

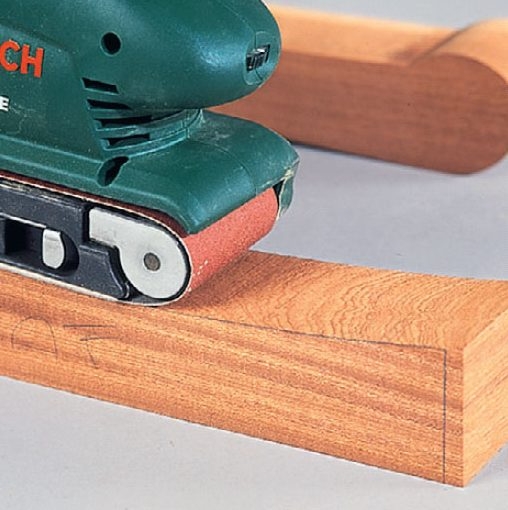

Hio kaikki sahauspinnat. Aloita karkeal la, jyväkoon 60 hiomapaperilla, jos pinta on hyvin rosoinen. Viimeistele pinta koon 120 tai hienommalla hiomapaperilla.
Merkitse liitostappien paikat. Se on helpointa piirtomitalla, mutta voit käyttää myös suorakulmaa. Ole erittäin huolellinen, sillä muuten osat eivät sovi yhteen. Käytä kolmea tappia jalkojen (F1 ja F2) ja vaaka puiden (E) liitoksiin. Kaikkiin muihin liitoksiin riittää kaksi tappia. Ota huomioon, että istuin (A ja B) kiinnitetään ruuvaamalla.

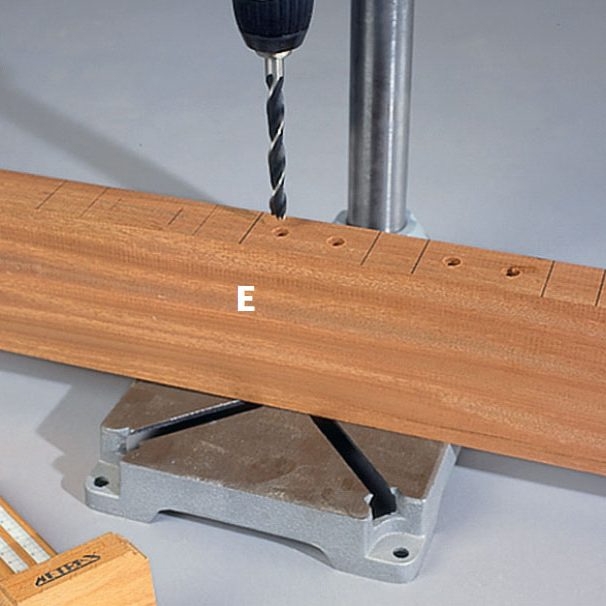

Poraa valmiit reiät 6 millin tapeille selkänojan rimojen (G) ja vaakapuiden (E) liitoskohtiin. Reikien pitää olla kohtisuoria. Suorat reiät on helpointa porata porakone telineen avulla.

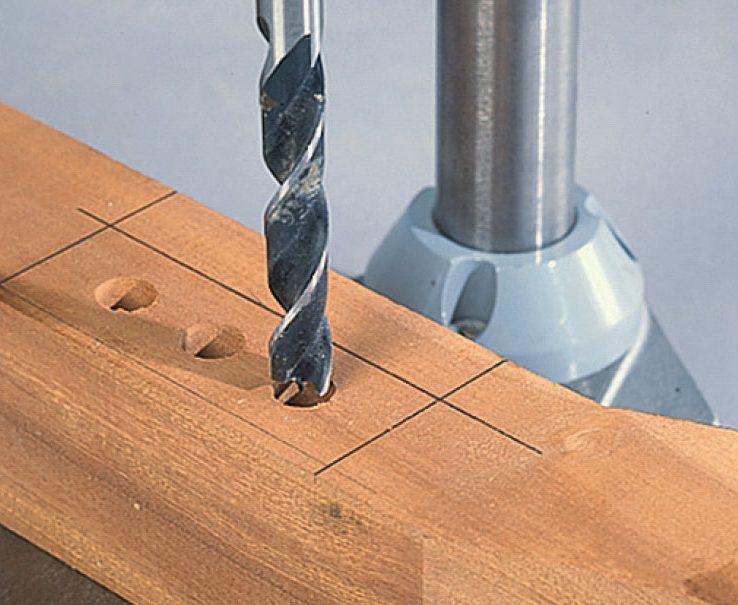

Poraa reiät 10 millin tapeille kaikkiin muihin liitoksiin. Reikien pitää olla suoria.
Pyöristä reunat yläjyrsimellä. Pyöristä jalat ja selkänoja vasta, kun päädyt on koottu. Osien päitä ei pyöristetä.
02
Kokoa penkki
5
Vaihe
Kaikki osat on nyt sahattu, nurkat pyöristetty, reunat hiottu ja tapeille on porattu reiät. On aika koota penkki. Tapit liimataan paikoilleen ja osat puristetaan yhteen, kunnes liima on kuivunut.

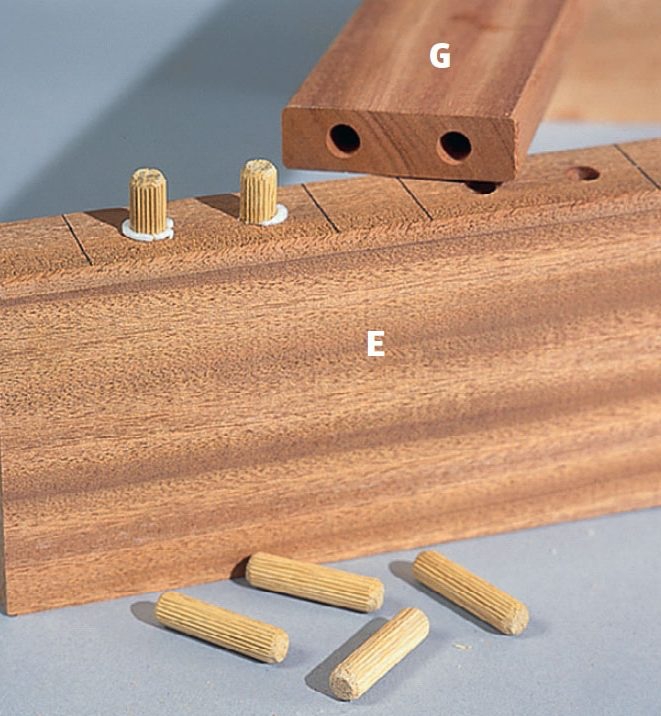

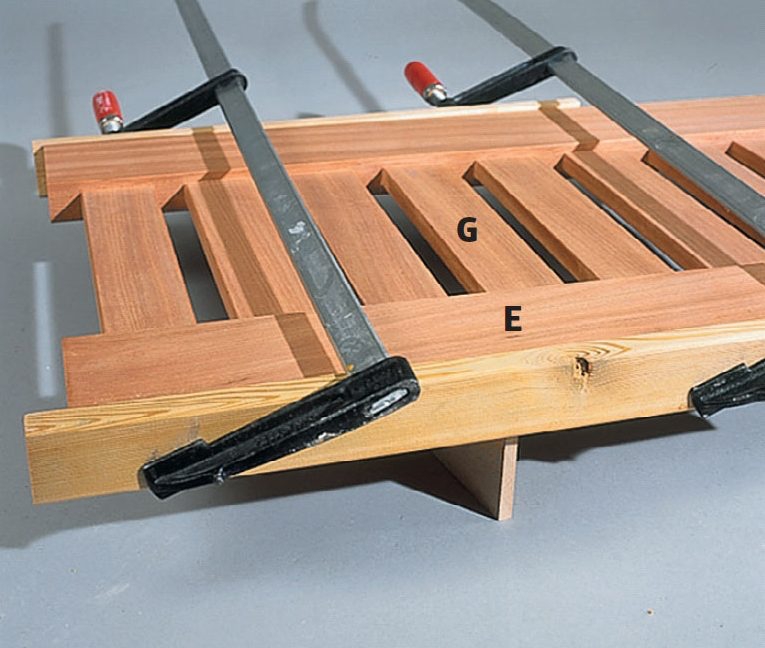

Liimaa selkänoja yhteen vaaka-puiden (E) ja rimojen (G) kanssa. Käytä ulko- käyttöön tarkoitettua liimaa, sillä penkin pitää kestää hellettä ja pakkasta.
Purista selkänoja yhteen puristimilla siksi aikaa, että liima kuivuu. Varmista, että puristimet eivät paina puuhun koloja. Käytä tarvittaessa välikapuloita.

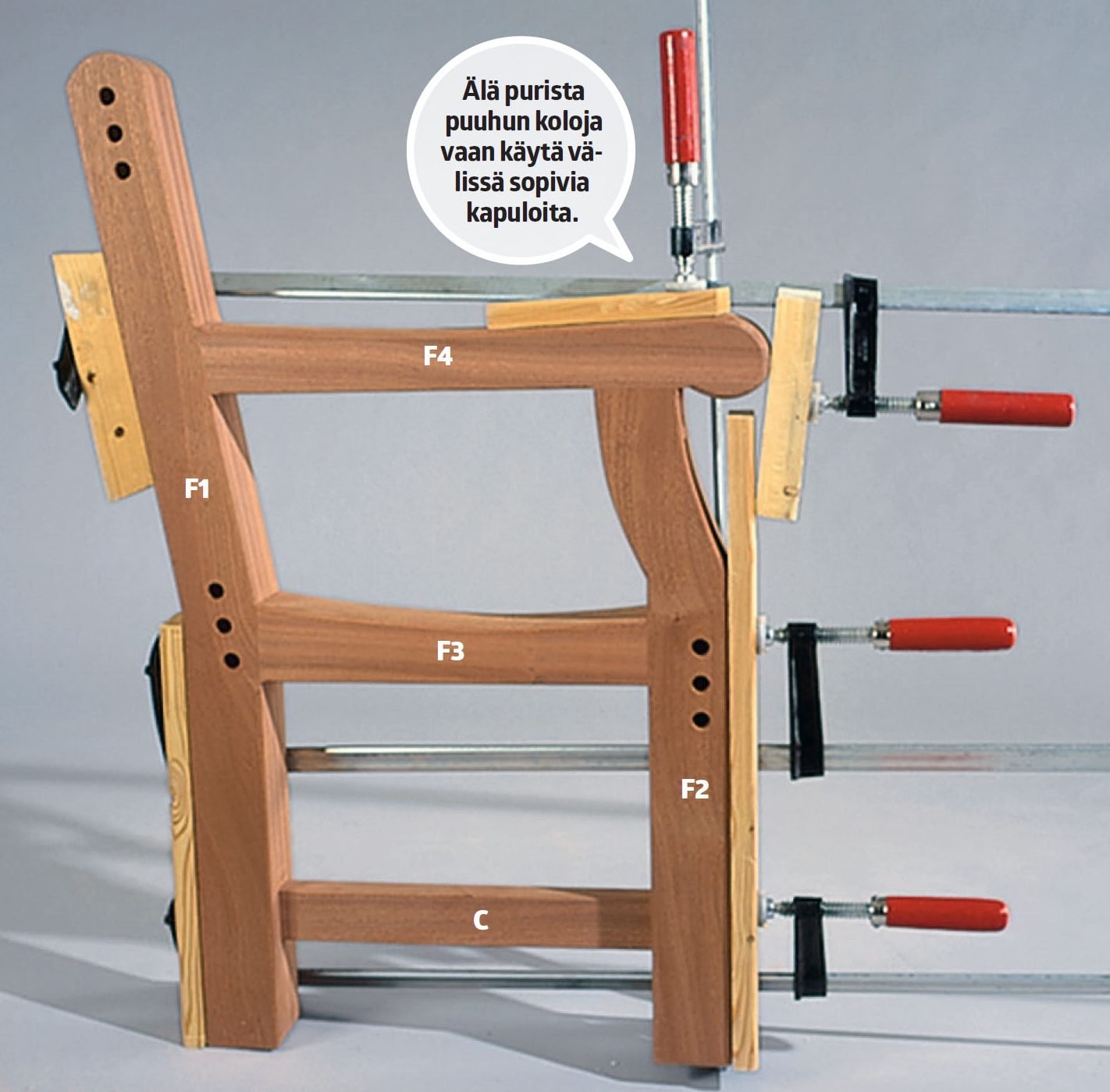

Kokoa päädyt liimalla. Kun liima on kuivunut, on aika pyöristää osien reunat yläjyrsimellä.

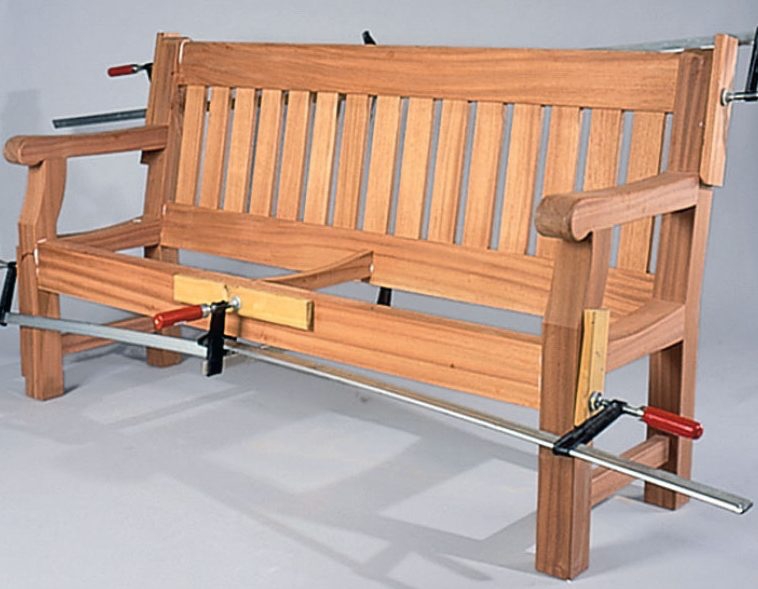

Liimaa kaikki osat yhteen. Tässä vaiheessa kannattaa käyttää pitkiä puristimia.

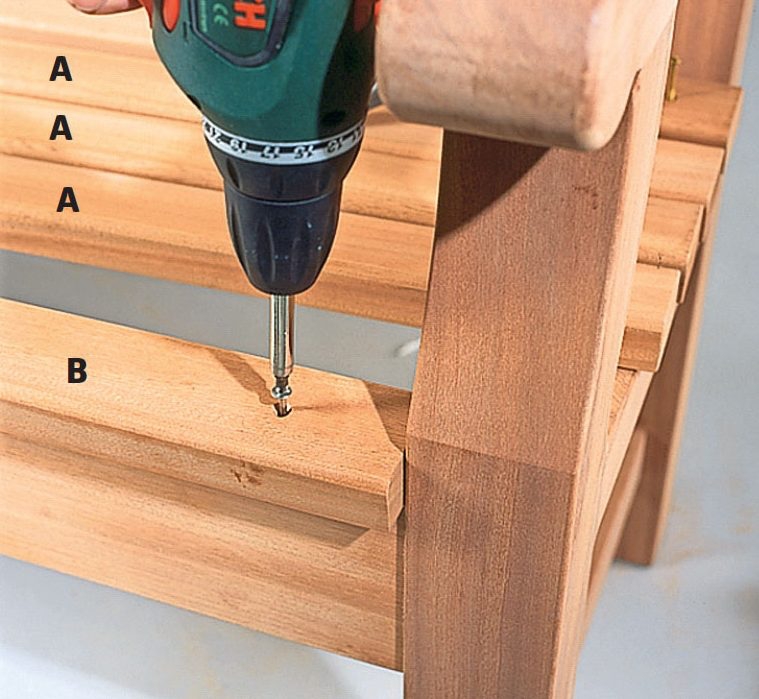

Ruuvaa istuin (A ja B) penkin runkoon ruostumattomilla ruuveilla. Älä käytä galvanoituja ruuveja, sillä ne tummuvat ajan myötä ja värjäävät penkin. Poraa reiät valmiiksi ja upota ruuvinkannat pinnan alle.
Materiaalit
60x32 mm rimaa:
- 4 rimaa (A) á 167 cm
- 1 rimaa (B) á 149,8 cm
- 2 rimaa (C) á 34 cm
- 1 rimaa (D) á 34 cm
125x32 mm höylättyä lautaa:
- 3 vaakapuuta (E) á 150 cm
80x260 mm lankkua:
- 2 lankkua (F) á 120 cm (Sahaa osat F1-F4 kaavion mukaan)
60x20 mm rimaa:
- 13 rimaa (G) á 31 cm
Lisäksi:
- Tappeja, 6 ja 10 mm Ruostumattomia ruuveja, 4,0x50 mm PU-liimaa

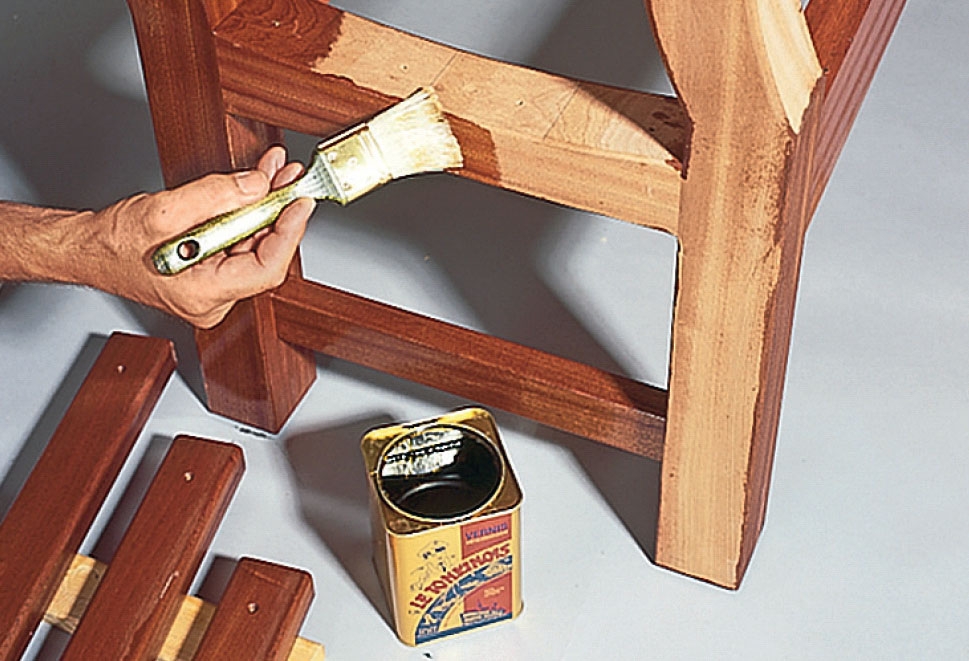

- Öljyä tai lakkaa
Erikoistyökalut
- Vannesaha
- Tarvittaessa piirtomitta
- Tarvittaessa porakoneteline
Vie aikaa
Noin 30 tuntia, jos sahaat osat itse.
Hinta
Sipo-mahongista tehty penkki maksaa noin 500 euroa. Mäntypenkki maksaa noin 100 euroa.
Vaikeusaste
Penkin tekeminen sopii kokeneelle rakentajalle, jolla on aikaa hioa yksityiskohtia tarkasti.

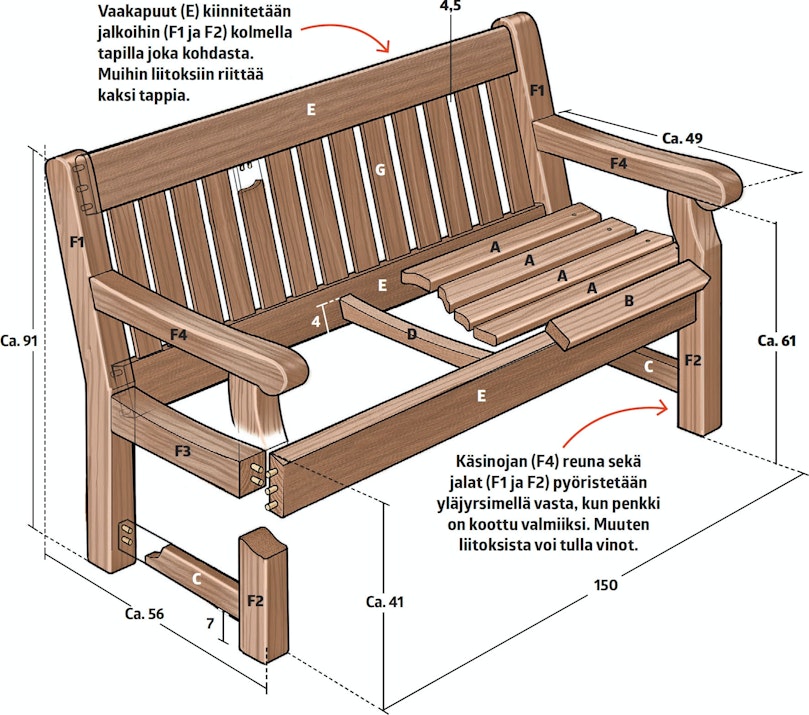

Piirustus
Sahaa osat itse
Jalat, käsinojat ja rungon vaakapuut pitää sahata vannesahalla. Harkitse, kannattaako osat sahata itse vai sahauttaa valmiiksi. Voit tehdä penkin myös halvemmasta puusta kuin mahongista. Penkin osat pitää joka tapauksessa sahata itse, sillä kaupoissa ei ole sopivan kokoista valmista puutavaraa.
Tämä penkki rakennetaan sipomahongista. Myös tammi ja lehtikuusi sopivat hyvin penkin materiaaliksi, sillä ne kestävät hyvin ulkokäytössä.
3D-malli
Video
Vinkit & niksit

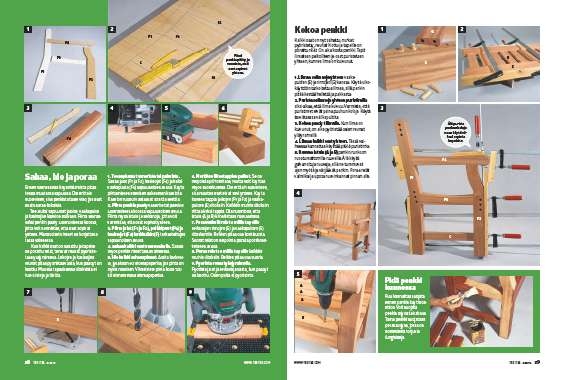

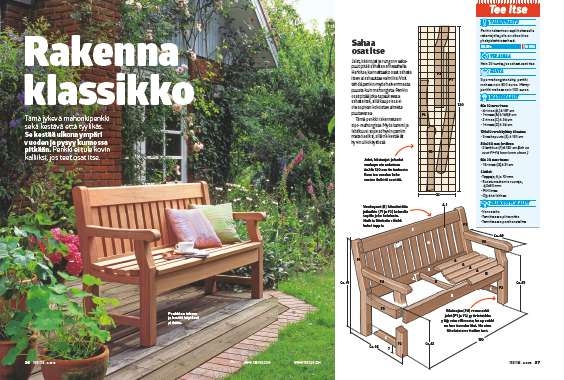

Lehtiversio
