Johdanto
Ohjeet
01
Uunin pohja ja 1. kivikerros
5
Vaihe
Päätimme valaa vahvistetun betoni-levyn, jonka varustamme jaloilla. Jos haluat rakentaa omasi samaan tapaan, löydät www.teeitse.com -verkkosivuilta useita artikkeleita, joissa kerrotaan betoniraudoituksesta. Voit kuitenkin yhtä hyvin rakentaa alustan tiilistä tai kevytbetonista, kunhan materiaalit vain kestävät lämpöä.
Asetamme betonilevylle ensin kanaverkon, joka saa työntyä hieman reunojen yli. Tämän jälkeen levitämme verkon päälle hammaslastalla tulisija-laastin, jolle asettelemme tiilet.

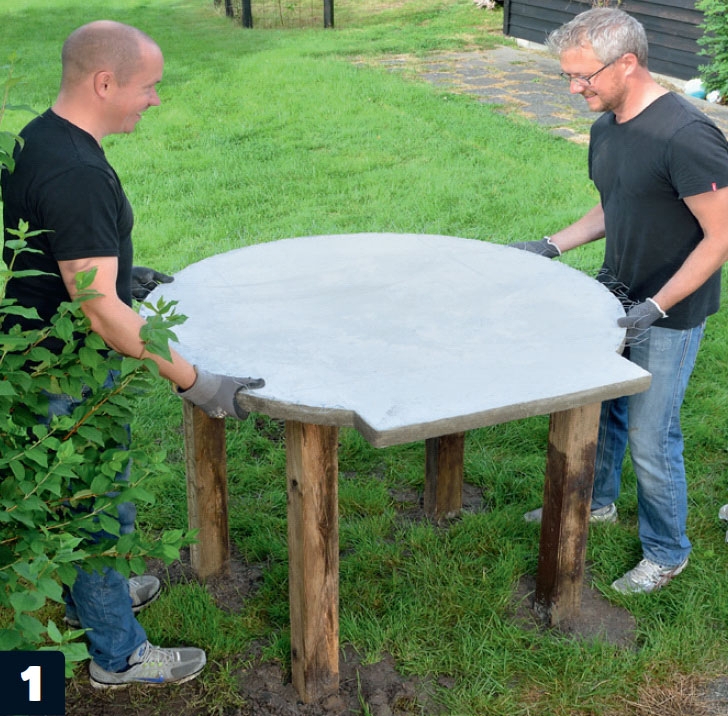

Aloitamme asentamalla raudoitetun betonilevyn tolppien päälle. Tolpat on va-lettu maahan valubetonilla (1 osa sementtiä, 3 osaa vettä) roudattomaan syvyyteen.

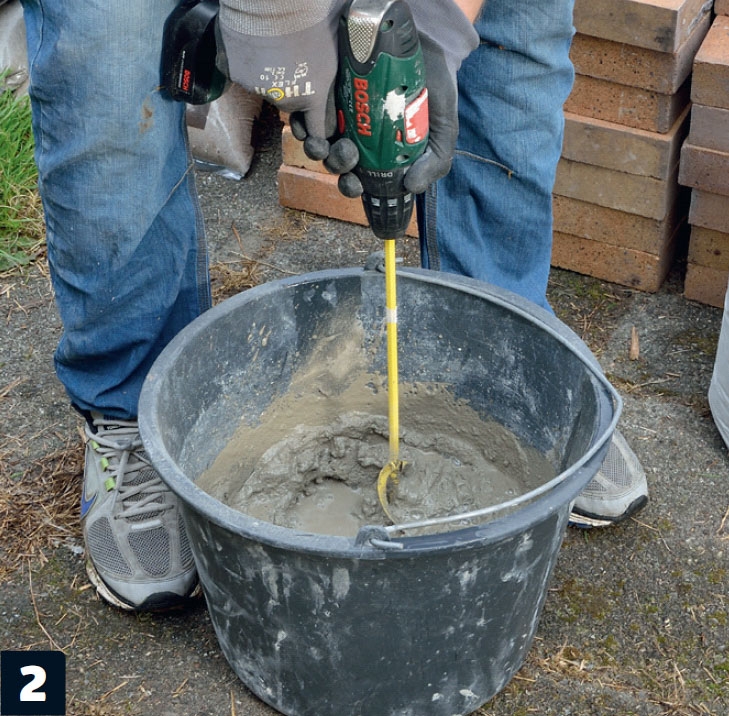

Sekoitamme tulisijalaastin ensimmäisen kerran. Laastia valmistetaan vain vähän, sillä riittää, että laasti peittää betonilevyn ja kanaverkon ohuena kerroksena.

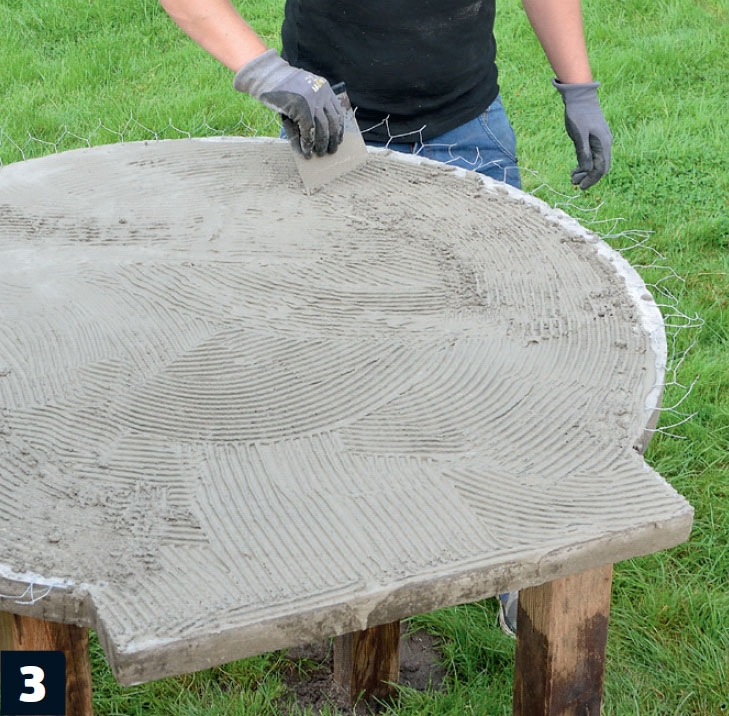

Laastin päälle laitetaan kanaverkko ja sen päälle tulisijalaastia ohuena kerrokse-na hammaslastalla. Kanaverkko saa ylettyä noin 5 cm reunojen yli, jotta sitä voi myö-hemmin käyttää kupolin verkon sitomiseen.

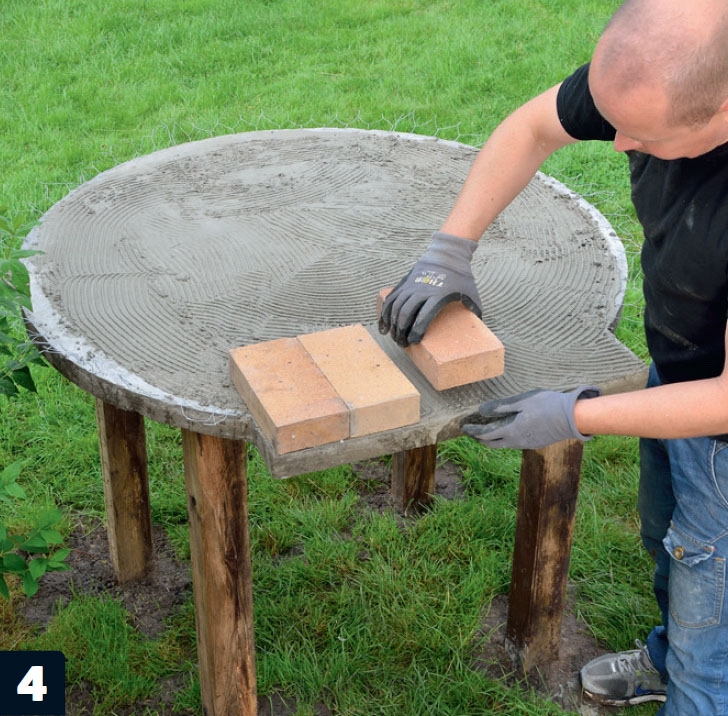

Asettelemme tulenkestävät tiilet laastiin. Ne on asetettava vaateriin ja ilman saumoja. Tiilien kesken ei saisi olla selviä korkeuseroja. Jos reunoja kuitenkin on, nii-den kaadon tulee olla uuninsuulta poispäin.
02
Kaavat ja uunin suuaukko
5
Vaihe
Kuten piirroksesta näkyy, nyt on rakennettava kaavat, ennen kuin työtä voidaan jatkaa. Kun kaavat ovat valmiit, ne asennetaan uunin pohjalle, minkä jälkeen uunin suuaukon muuraaminen voidaan aloittaa. Käytämme jälleen tulisijalaastia, joka kiinnittyy erinomaisesti tulenkestäviin tiiliin, ja joka on kuin luotu käytettäväksi korkeissa lämpötiloissa.

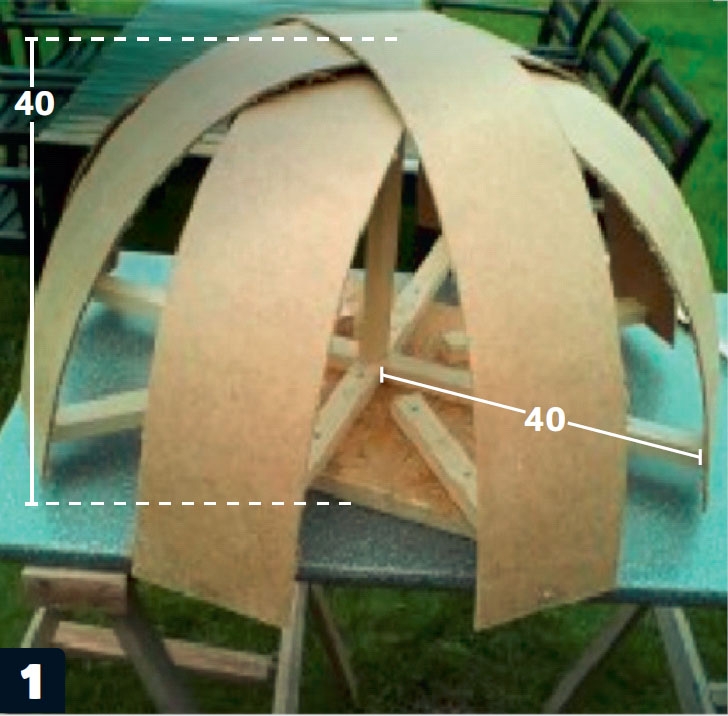

Tältä valmis kupolikaava näyttää. 3 mm paksua kovalevyä voi hyvin taivuttaa kaarel-le, ja se kestää kuitenkin myös tiilien painon kupolia muurattaessa.

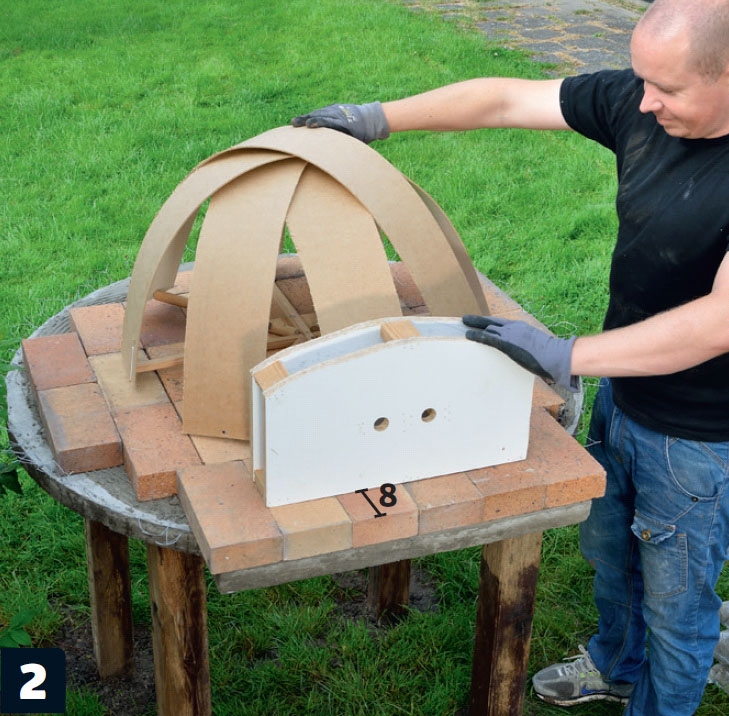

Aseta kaavat uunin pohjatiilille. Suuaukon kaava asetetaan eteen keskelle, noin 8 cm:n päähän etureunasta. Kupolikaava sijoite-taan sen taakse niin, että se vain koskettaa aukkokaavaa.

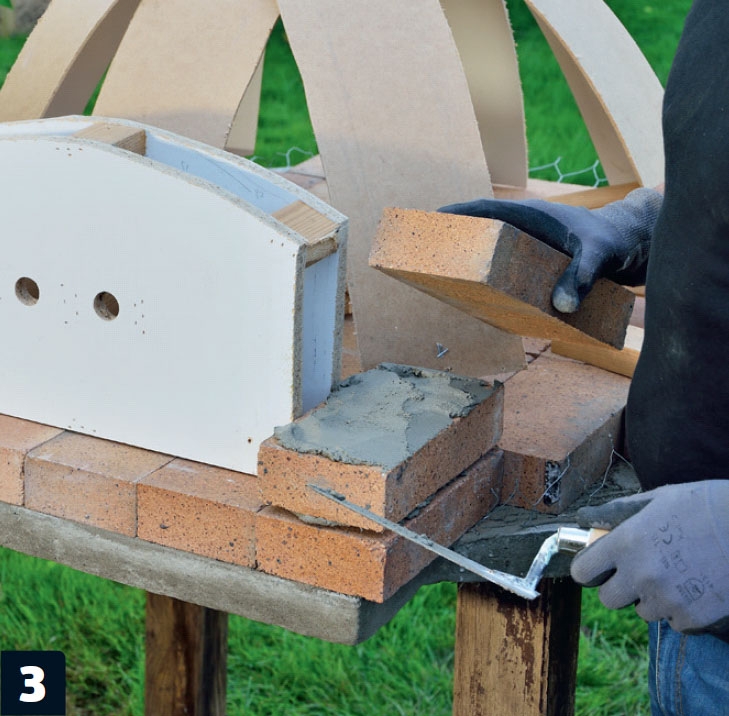

Sekoita puoli säkkiä tulisijalaastia ja aloita muuraaminen. Aloita muuraamalla kolme tiiltä toiseen sivuun. Tulisijalaasti jähmettyy nopeasti, joten epätasaisuudet on oikaistava saman tien.

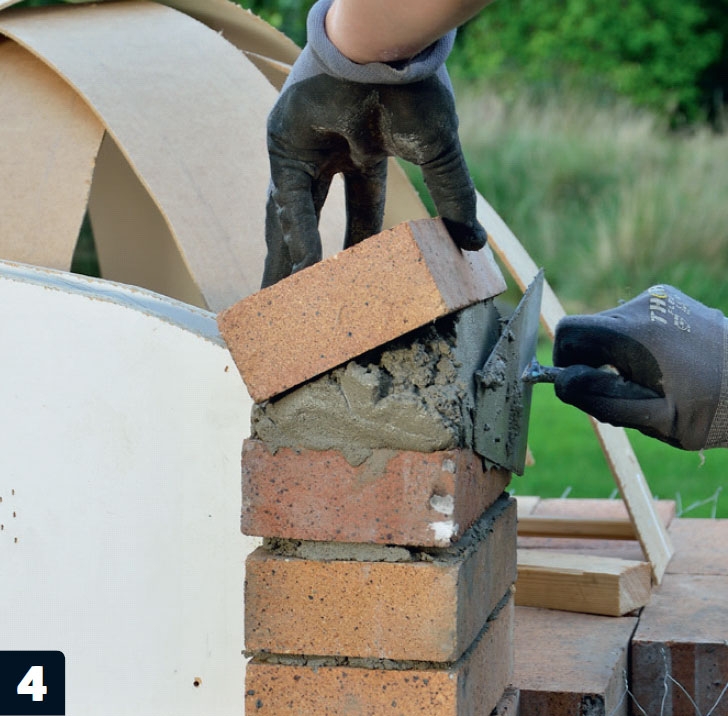

Aseta kolmen tiilen päälle iso viisto-mainen laastikasa, jonka oikea sivu on suurinpiirtein tiilen korkuinen. Aseta tämän jälkeen seuraava tiili. Käytä vastaavaa etemistapaa tulisijan toisessa sivussa.
03
Uunin kupolin muuraus
8
Vaihe
Kun uunin suuaukko on valmis, voidaan siirtyä kupolin muuraukseen. Tässä vaiheessa muutamia tiiliä on leikattava pienemmiksi paloiksi, jotta ne saadaan sopimaan. Paras työkalu tähän tehtävään on muurarinvasara.
Koska muurauksesta syntyy käytän-nössä uunin sisäpuoli, sen ei tarvitse näyttää erityisen kauniilta. Tärkeintä on itse asiassa, että tiilien väliin ei jää onteloita. Älä siis säästele laastia, ja paina sitä kunnolla kaikkiin tiilien ja tiilinpalo-jen välisiin saumoihin.

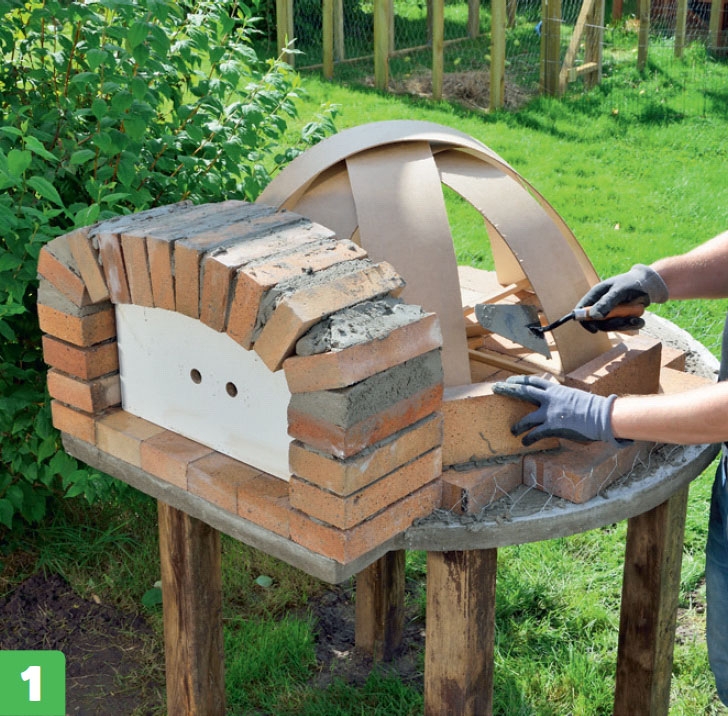

Kupolin muuraus. Tähän tarvitaan vielä puoli säkkiä sekoitettua tulisijalaastia. Tiilet muurataan niin, että ne myötäilevät kupolin kaavaa (lepäävät kaavaa vasten).

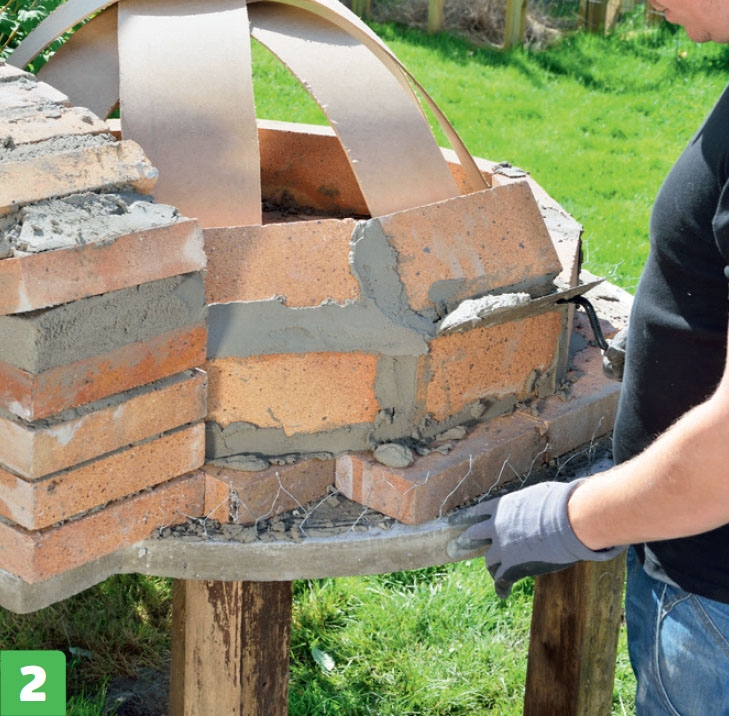

Varmista, että tiilien ympärillä on tar-peeksi tulisijalaastia. Kun etenet työssä ylöspäin. joudut sovittamaan (leikkaamaan) joitakin tiiliä saadaksesi ne sopimaan.

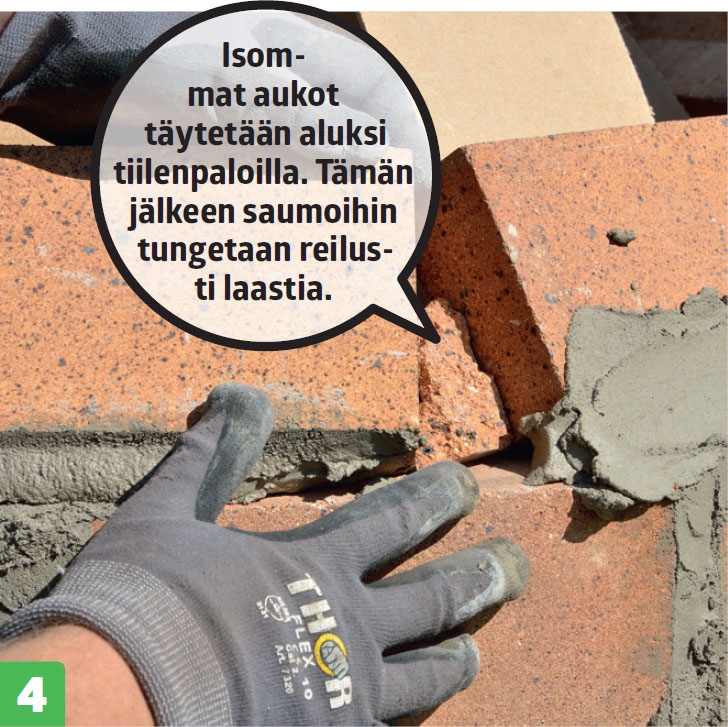

Kun asennat tiilet niin, että ne lepäävät kaarevaa kovalevykaavaa vasten, saat uuniin automaattisesti oikean kupolin muo-don. Tiilien väliin syntyviä rakoja ja onteloita tulee välttää, joten älä säästele laastia.

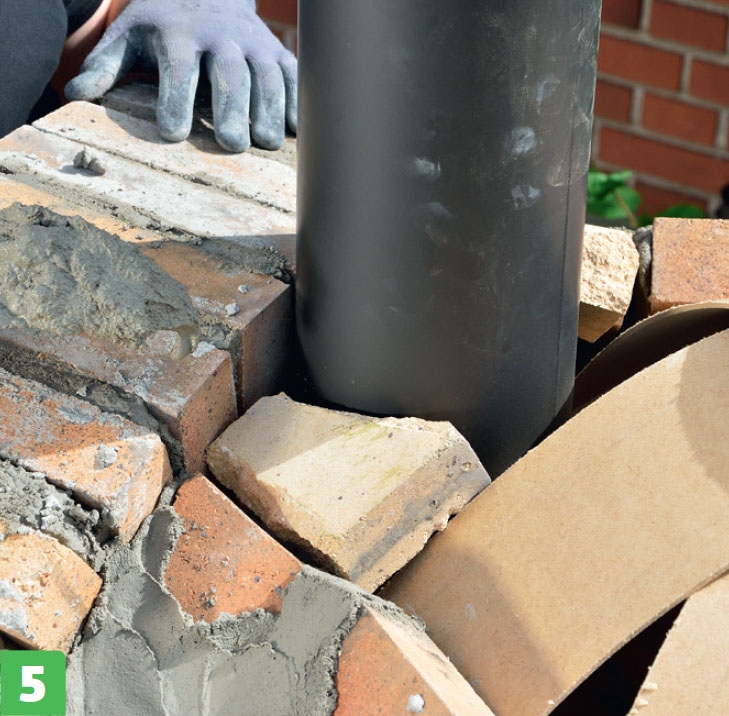

Aseta hormiputki ennen kuin muuraat ylös asti. Putki asetetaan suoraan suuaukon taakse ja se lepää kupolikaavaa vas ten. Kaksi tähän sovitettua tiiltä putken molem-min puolin pitävät putken aluksi paikallaan.

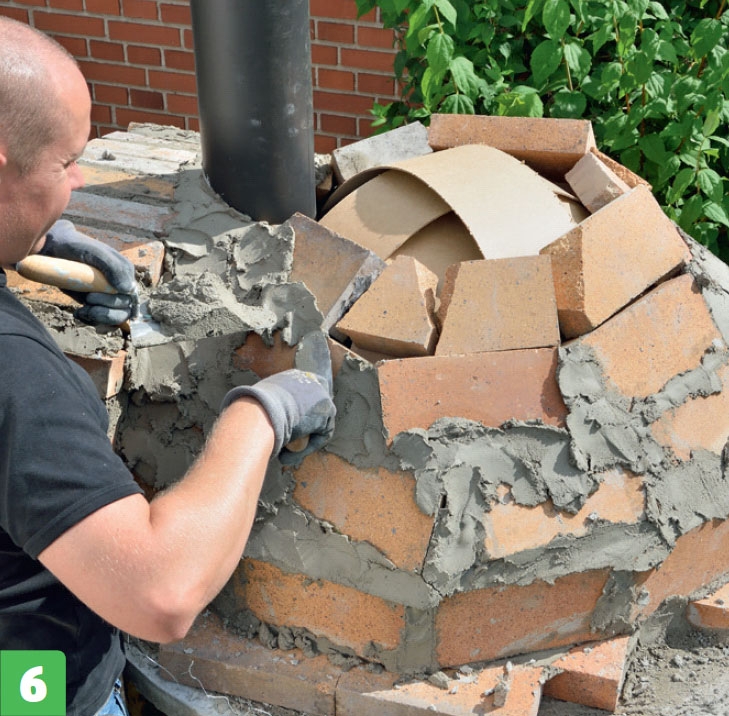

Kun hormiputki on paikallaan, muurausta voidaan jatkaa. Kuten kuvasta näkyy, tiilien sovituksen ei tarvitse näyttää erityisen kauniilta. Tärkeintä on, että saumoissa on tarpeeksi laastia.

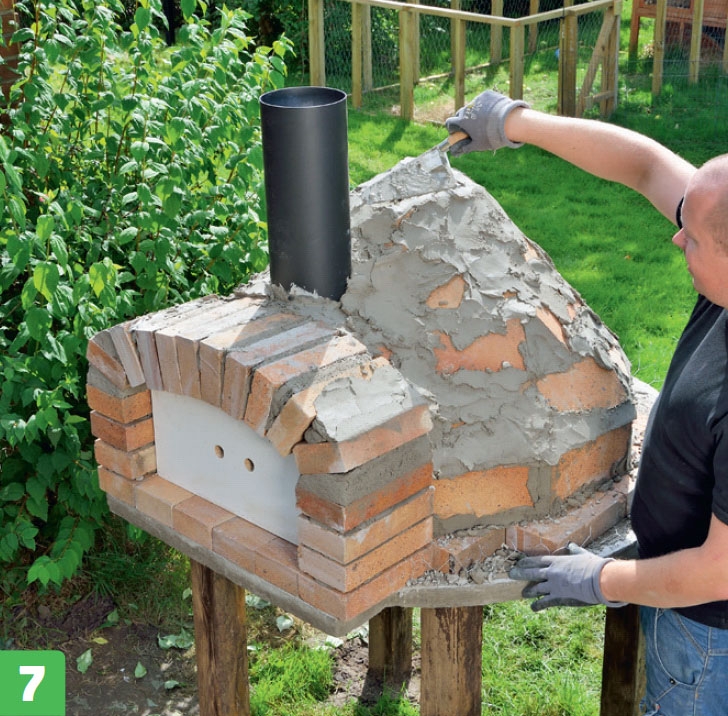

Yläosa muurataan valmiiksi laittamal-la reilu kerros laastia kupolin päälle. Tarkista, että saumat, halkeamat ja raot on täytetty kaikkialta kupolin ympäriltä.
04
Eristys, verkko ja rappaus
7
Vaihe
Kun sisäpinta on saanut kovettua yön yli, voidaan aloittaa uunin eris-tävän kapan työstäminen. Tämä tehdään foliolla ja 50 mm:n eristeellä, jotka kiinnitetään kanaverkolla.
Kanaverkko asetetaan kaksinkerroin niin, että kaksi eri laastikerrosta saadaan kiinni johonkin. Kupolin päälle tuleva verkko pidetään paikallaan taittamalla se yhteen pohjatiilien yli työntyvän raudoitusverkon kanssa.

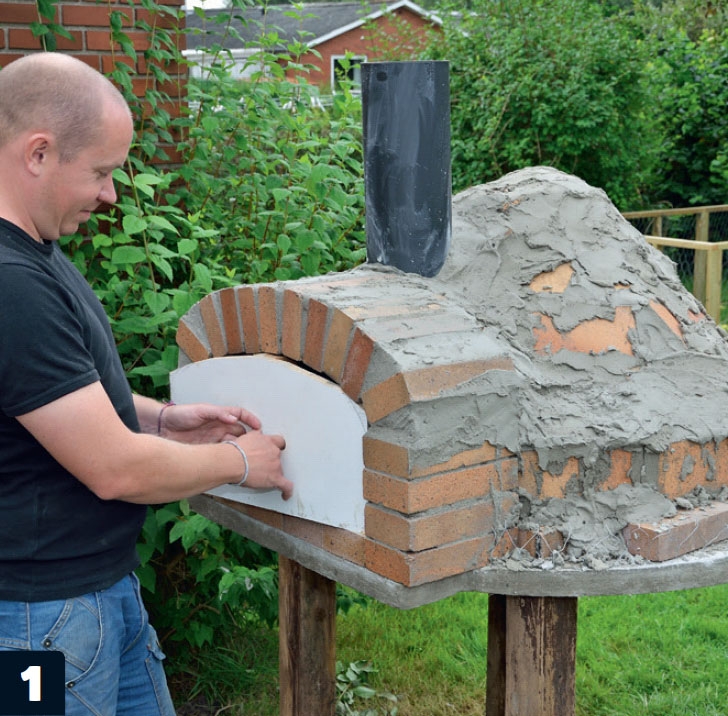

Seuraavana päivänä työtä voidaan jatkaa. Aukon muurattu kaari kannattalee nyt oman painonsa ja kaava voidaan poistaa.

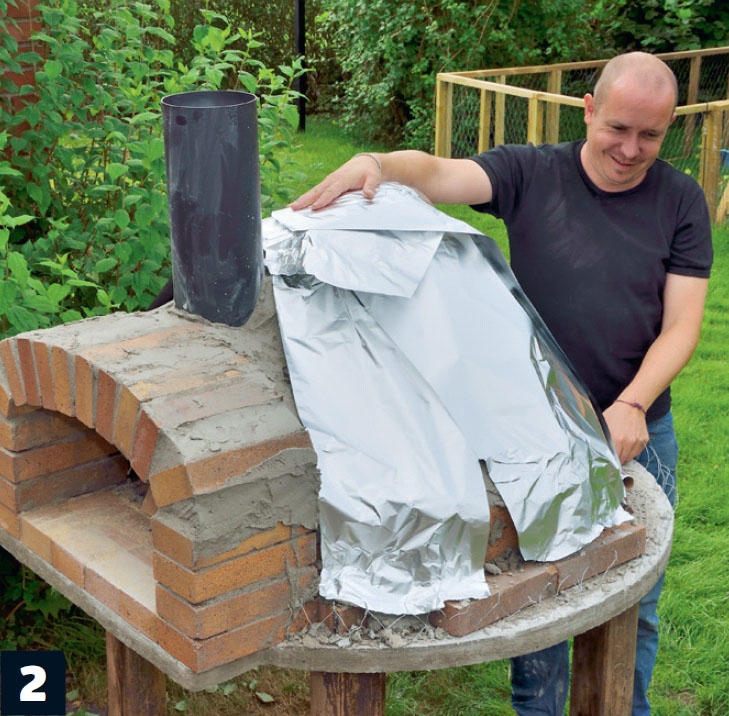

Kupoli verhoillaan tavallisella foliolla. Kun uuni otetaan käyttöön, folio estää lämpösäteilyä karkaamasta.

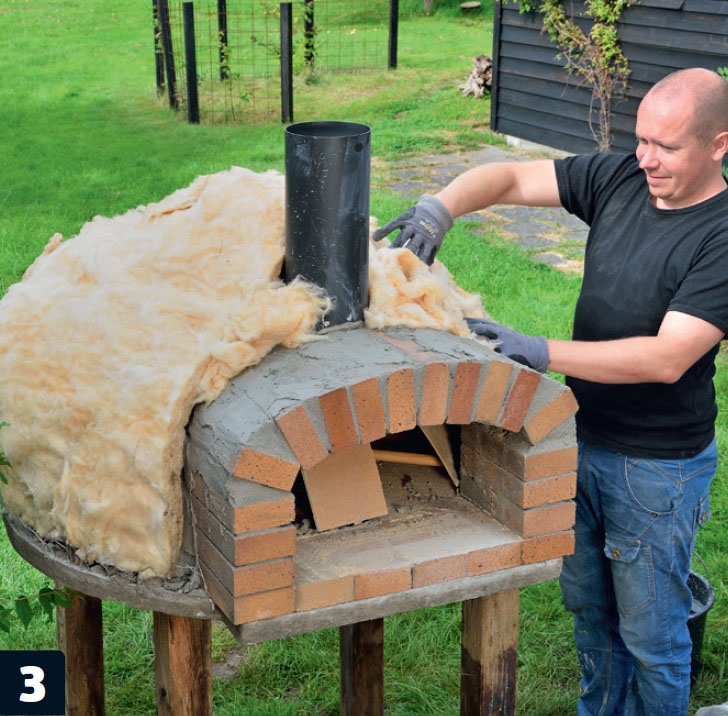

Kupolin päälle asetetaan 50 mm eristettä. Sahaa tai leikkaa eriste niin, että se yltää hormille asti ja alareuna osuu tiili pohjan päälle.

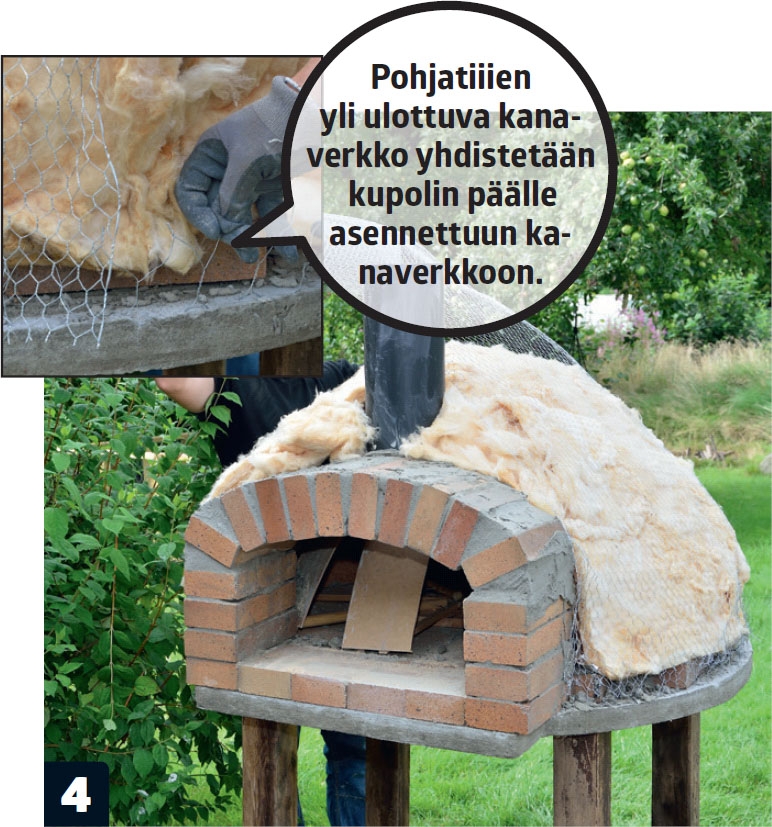

Eriste verhoillaan kanaverkolla. Aseta verkko kaksinkerroin ja paina sitä hiukan alaspäin, jotta se pitää eristeen paikallaan ja kaarevassa muodossa. Alareunassa verkko kiinnitetään raudoitusverkkoon.

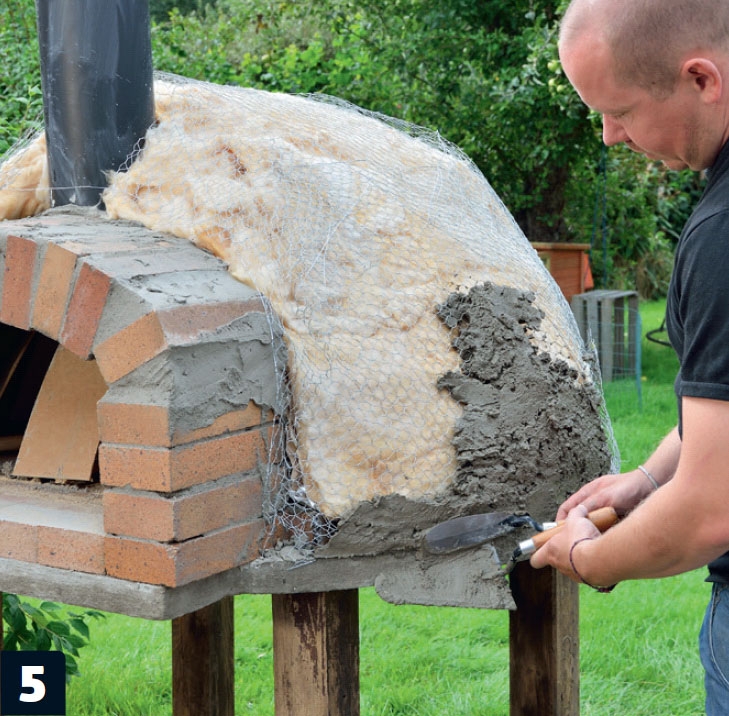

Nyt kupoli rapataan, ja työ aloitetaan pohjalta. Ensimmäiseen kerrokseen käyte-tään hieman karkeampaa laastia, joka on sekoitettu sementistä ja tasoitussorasta suhteessa 1:3.

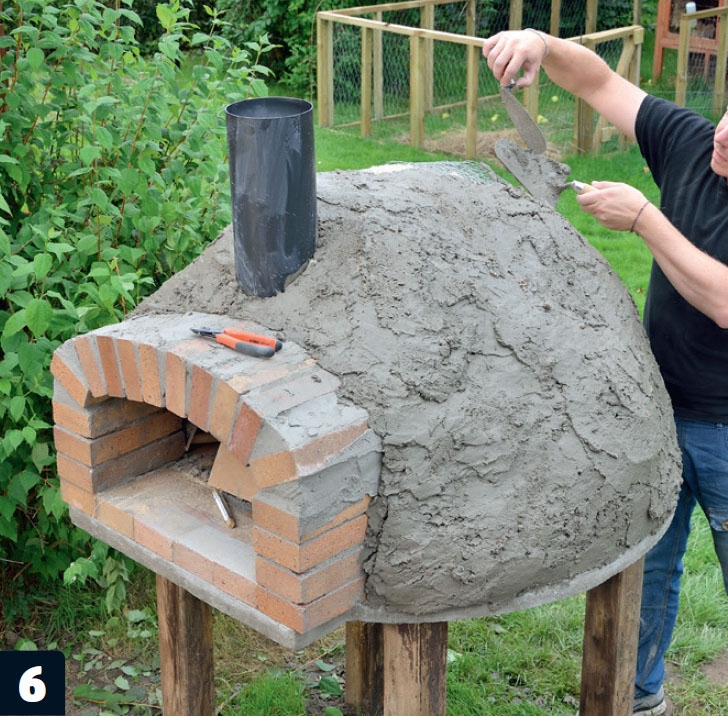

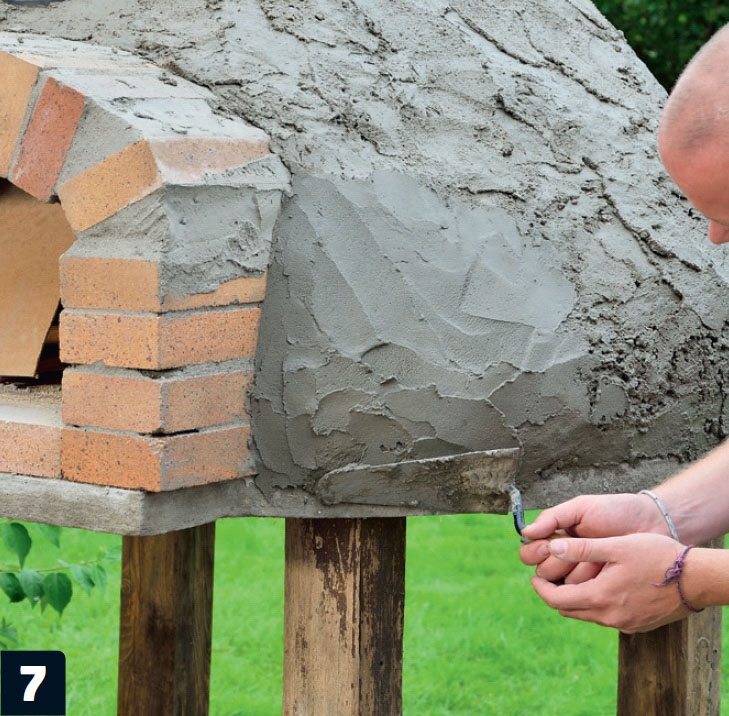

Rappaa koko kupoli karkealla laastilla. Ole tarkkana, että saat karkean laastin tukemaan uunin pyöreää muotoa. Yritä siis levittää laasti mahdollisimman kaarevaan muotoon jo nyt.
05
Viimeinen hiertokerta
3
Vaihe
Uunin uloin pintarappaus tehdään siis hiukan hienommasta sementin ja hiekan seoksesta. Näin saadaan aikaan säätä kestävä betonikerros. Tätä kerros-ta on helppo työstää märällä sienellä.
Pinta tasoitetaan sienellä rauhallisesti ja tasaisesti. Tässä vaiheessa kannattaa olla erityisen energinen ja kärsivällinen. Kupolin viimeistely nimittäin kruunaa uunin lopullisen ilmeen.
Uloin betonikerros työstetään märällä sienellä. Sientä liikutetaan pienin pyörein liikkein lähes painamatta lainkaan pintaa vasten. Sienen sopiva kosteus selviää kokeilemalla.

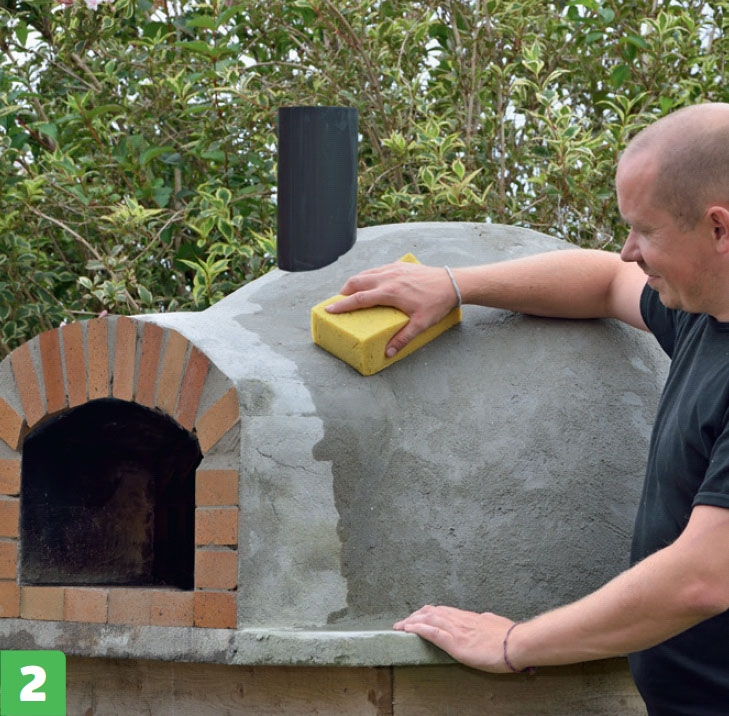

Varaa pinnan viimeistelyyn tarpeeksi aikaa. Kun työstät tasaisesti ja rauhalli-sesti koko hienorapatun pinnan, voit siistiä uunin niin, että se lopulta muistuttaa täysin ammattilaisen muurausjälkeä.
Materiaalit
Tarvitset nämä:
- 90 kpl tulitiiliä
- 3 säkkiä tulisijalaastia (á 25 kg)
- 10 m kanaverkkoa
- 2 m2 mineraalivillaa (50 mm)
- 2 säkkiä sementtiä (á 25 kg)
- 6 säkkiä hiekkaa (á 15 litraa)
- 5 säkkiä tasoitesoraa (á 15 litraa)
- Kupolin ja aukon kaavamateriaali
- Hormiputki
Vie aikaa
Työstä selviää 2 päivässä.
Hinta
Hormilla varustetun uunin materi-aalikustannukset ovat noin 700 €.
Vaikeusaste
Kiviuunia ei ole vaikea rakentaa, kunhan kaavat saa ensin kunnolla paikoilleen.
Piirustus
Suuaukon kaava
Kaksi vanerilevyä sahataan 45 cm:n leveyteen ja 26 cm:n kor-keuteen. Tämän jälkeen sahataan kaareva muoto sivuja kohti, kts. piirros. Käytä kaavaan materiaalia, joka ei ime liikaa kosteutta. Jos kaava nimittäin laajenee paljon muurausvaiheessa, sitä voi olla vaikea vetää ulos työn päätteeksi. Levyt asetetaan yhteen 6 palikalla, jotka ovat 5 cm paksuja. Poraa etummaiseen levyyn 2 reikää, niin saat kaavasta kiinni, kun poistat sen.
