Ilmaista raitista ilmaa aurinkotuulettimella

Itse tehty aurinkotuuletin puhaltaa kesämökkiin, vajaan tai kellariin raitista ilmaa sähkölaskua kasvattamatta. Katso tästä, miten teet sen noin 100 eurolla.

Vaikeusaste
Vie aikaa
2 tuntia
Hinta
90 euroa

Johdanto

Jo mökki on ollut suljettuna koko talven, sen sisäilma saattaa ummehtua ja muuttua pahanhajuiseksi.

Itse mökillekään ei ole hyväksi, että sen sisäilma seisoo useita kuukausia. Tämän vuoksi tillan on tuuletuttava myös silloin, kun siellä ei itse olla paikalla.

Tämä onnistuu kotitekoisella tuulettimella. Hankkeen kertainvestoinniksi tulee noin 90 euroa.

Kyseessä on pieni sähkötyö, joka vaatii hieman erilaista osaamista kuin vasaran ja sahan käyttö.

Ohjeitamme seuraamalla selviät työstä hyvin.

Lopputuloksena on räätälöity, aurinkokennoilla toimiva tuuletin, joten tulevaisuuden käyttökulusi ovat yhteensä nolla euroa.

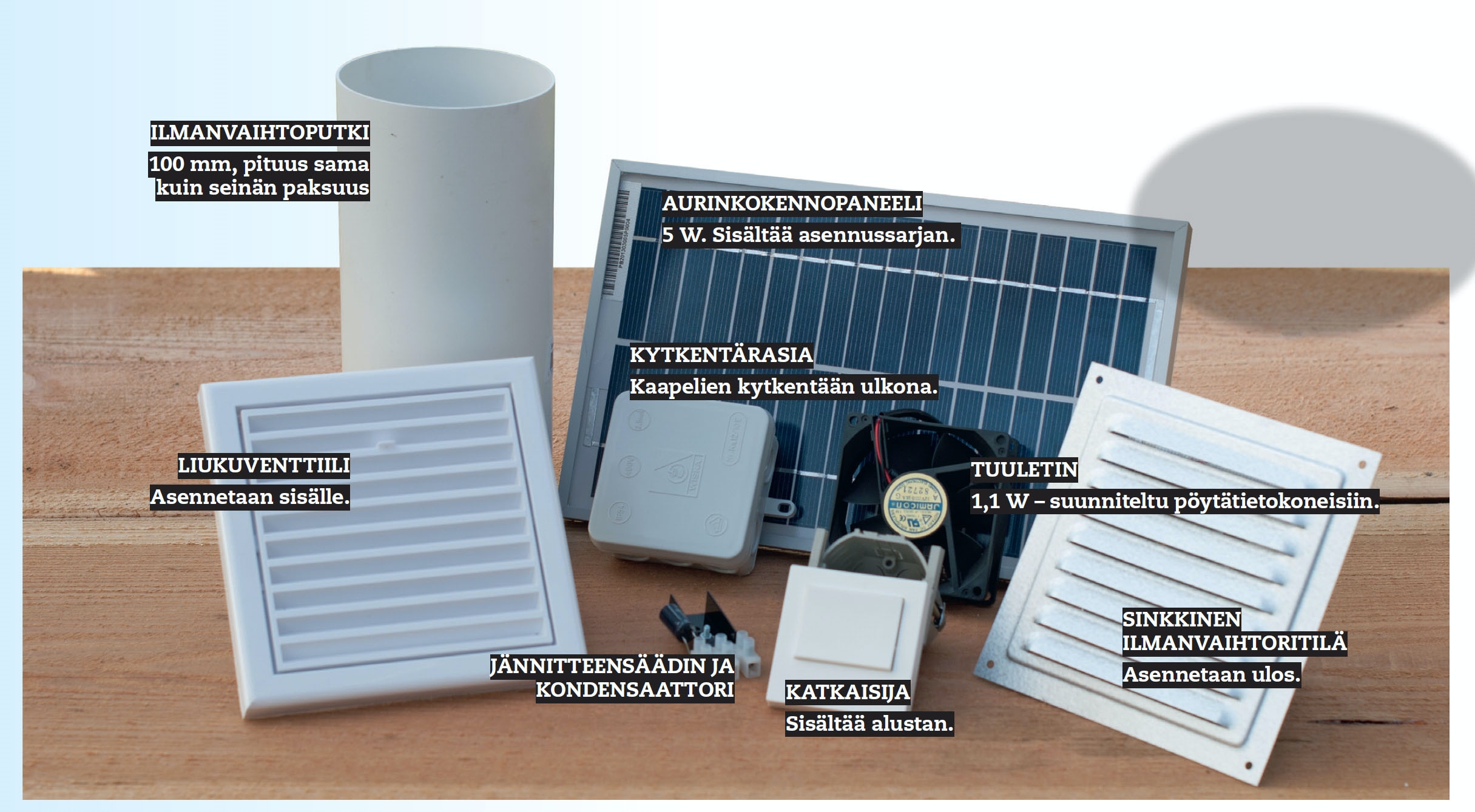

Aurinkokenno ilmanvaihto

Matalajännitetyöt ovat sallittuja

Ohjeet

01
Näin asennat koko sarjan 9 Vaihe

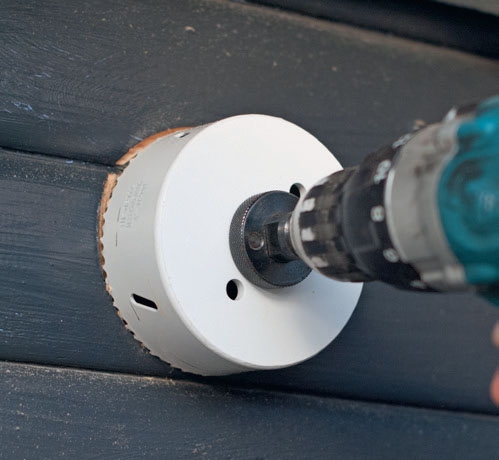

Aurinkokennotuuletin: Poraa seinään reikä 1

Poraa seinään reikä ilmanvaihtoputkelle. Me käytämme 102 mm:n reikä-sahaa 100 mm:n putkea varten.

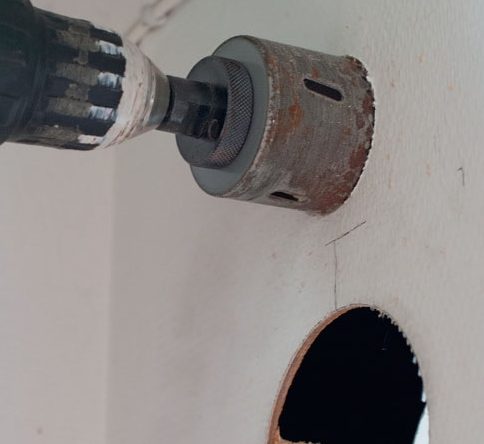

Aurinkokennotuuletin: Poraa katkaisijalle reikä 2

Poraa katkaisijalle reikä. Käytä reikäsahaa, joka sopii valitsemaasi katkaisijaan. Näin voit sammuttaa tuulettimen, kun olet kotona etkä halua kuunnella sen ääntä.

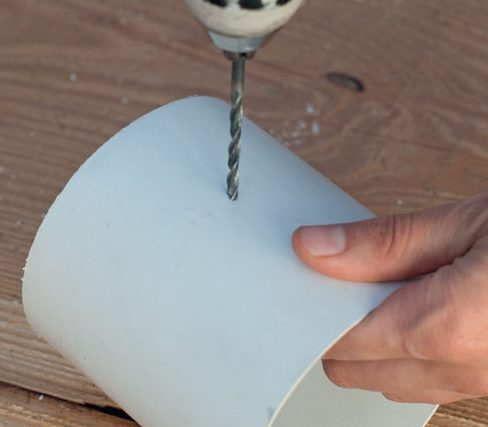

Aurinkokennotuuletin: Poraa putkeen reikä 3

Poraa putkeen reikä, jotta voit yhdistää tuulettimen katkaisijaan seinän sisällä.

VINKKI: Jos kyseessä on kivi-seinä, voit tämän sijaan jyrsiä johdolle seinään uran.

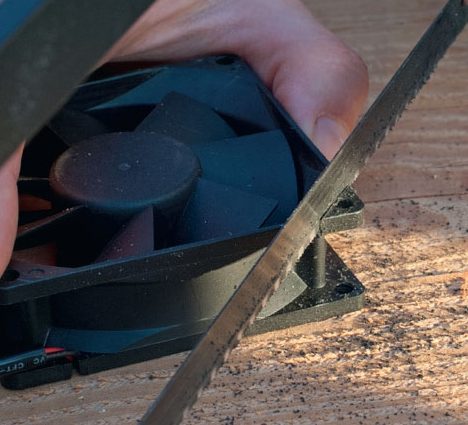

Aurinkokennotuuletin: Sovita tuuletinta 4

Sovita tuuletinta. Se on yleensä istutettu neliö-mäiseen rasiaan. Rasian kulmia on hieman muotoiltava, jotta tuuletin mahtuu ilmanvaihto-putkeen.

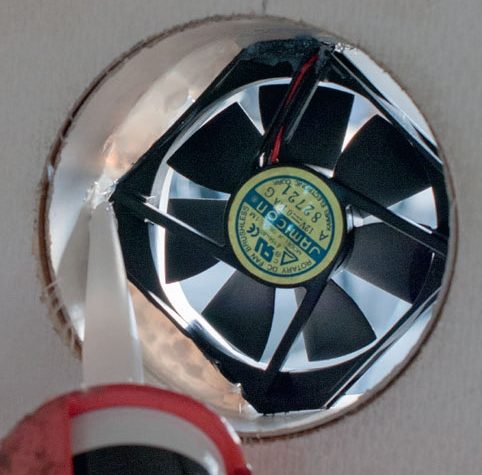

Aurinkokennotuuletin: Kiinnitä tuuletin putkeen 5

Kiinnitä tuuletin putkeen, jonka olet työntänyt reikään. Asenna ilmanvaihtoritilä ulkopintaan.

TÄRKEÄÄ! Varmista, että tuuletin on niin päin, että se puhaltaa ilmaa taloon sisään.

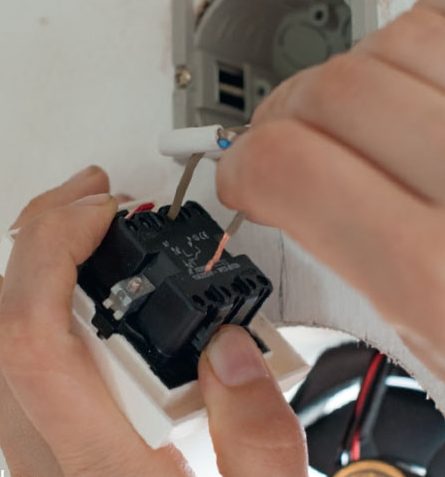

Aurinkokennotuuletin: Kytke johdot 6

Kytke johdot. Kiinnitä tuulettimen ruskea johto katkaisimeen. Kiinnitä myös ulkona olevan aurinkopaneelin ruskea johto.

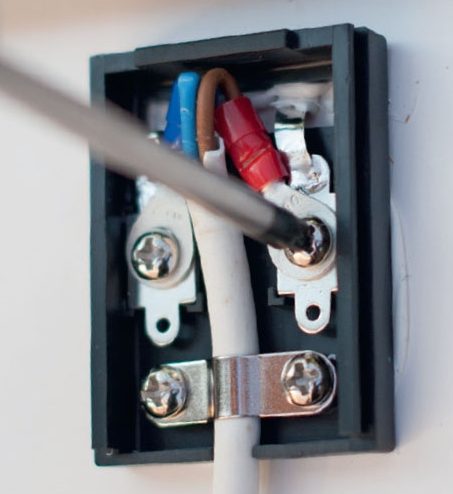

Aurinkokennotuuletin: Asenna aurinkokenno-paneelin takapuolella 7

Asenna aurinkokenno-paneelin takapuolella ruskea johto plussaan ja sininen miinukseen. Molemmissa johdoissa pitää olla kaapelikiinnikkeet.

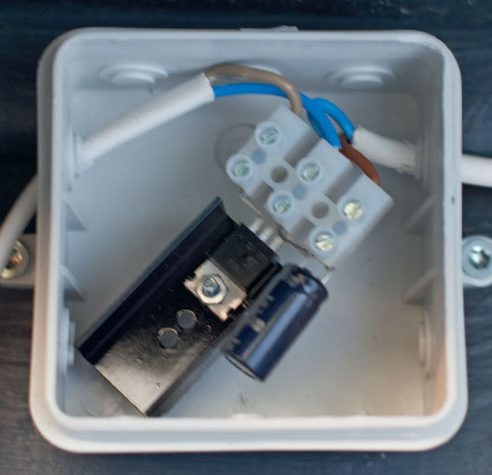

Aurinkokennotuuletin: Yhdistä aurinkokennon ja tuulettimen väliset johdot 8

Yhdistä aurinkokennon ja tuulettimen väliset johdot kondensaattoriin ja jännitteensäätimeen (kts. laatikossa oleva piirros).

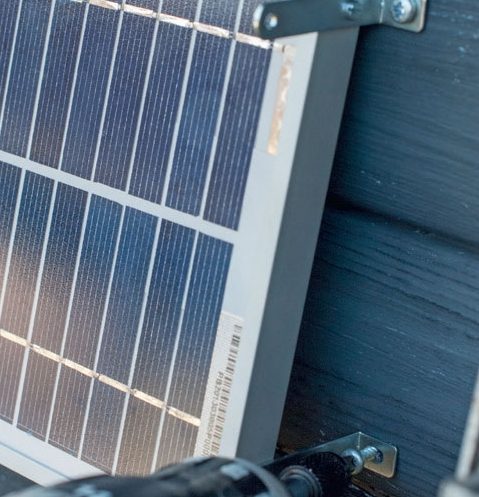

Aurinkokennotuuletin: Asenna aurinko-paneeli 9

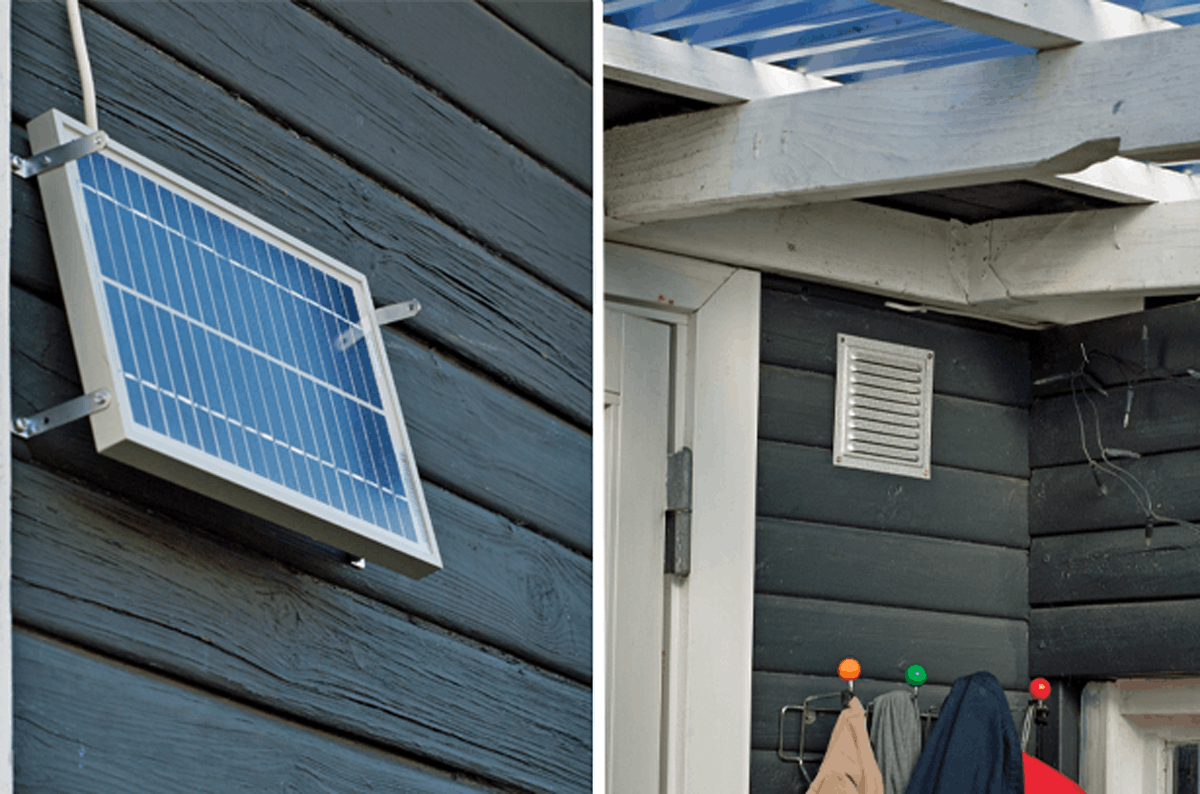

Asenna aurinko-paneeli. Kiinnitä pienet helat. Paneeli toimii tehokkaimmin, jos se on käännetty kohti etelää.

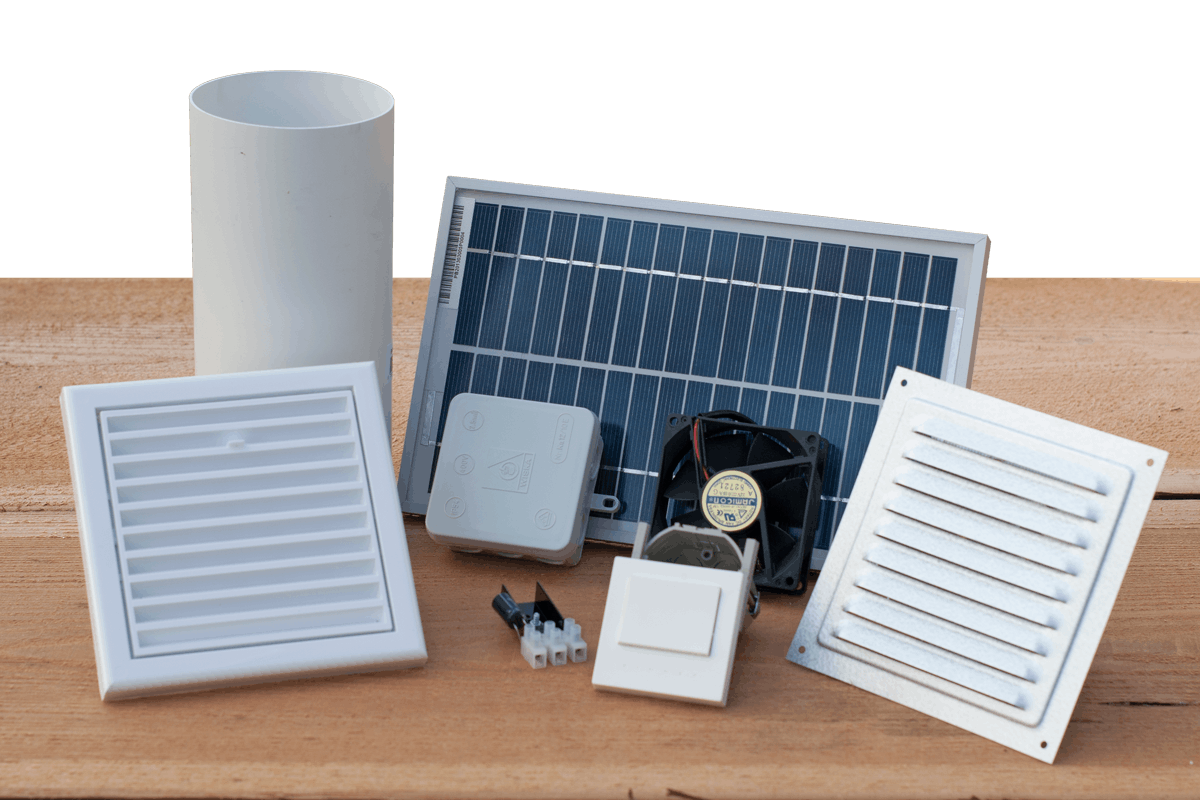

Materiaalit

Verkkokaupasta (Kerychip.dk):

• 5 W aurinkokenno, sis. asennussarjan
• 1,1 W tuuletin
• Jännitteensäädin ja kondensaattori

Rakennustarvikeliikkeestä:

• 100 mm:n tuuletusputki
• Liukuventtiili
• Ilmanvaihtoritilä, sinkkiä
• Alusta käynnistyskytkimelle
• Kytkentärasia kaapeleita varten
• Lampunjohto
• Rakennussauma

Vie aikaa

Pari tuntia.

Hinta

Noin 90 € kaikista osista, ostot rakennustarvike-liikkeestä ja verkkokaupasta.

Vaikeusaste

Tehtävä sopii useimmille.

Piirustus

Näin komponentit toimivat

Aurinkokennotuuletin: Näin komponentit toimivat

Video

TYÖKALUT: Näin käytät ruuvinväännintä

Videolla näytetään, käytät tee se itse -rakentajan tärkeintä työkalua. Ruuvinvääntimellä voi paitsi ruuvata, myös porata reikiä eri materiaaleihin, tehdä isoja reikiä, upottaa ruuvinkannat pinnan alle sekä hioa ja kiillottaa pintoja.

VINKIT: Suorat sahauslinjat pyöreisiin esineisiin

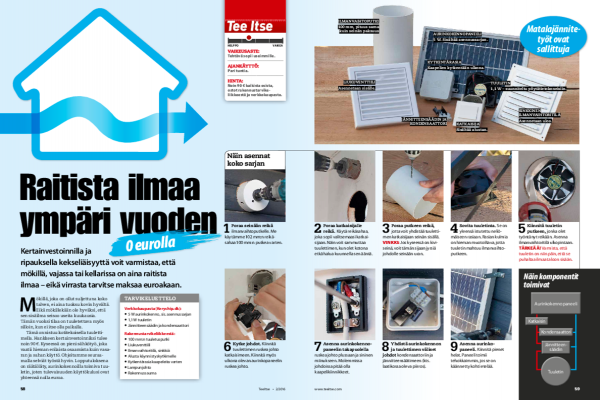

Lehtiversio
