Kantava osa
12
Vaihe

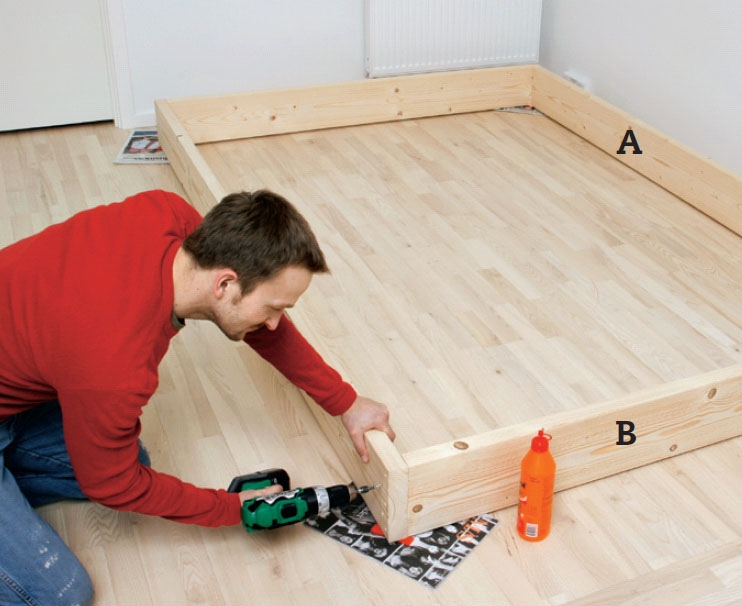

Aloita liittämällä yhteen kehyksen kaksi sivua (A) ja kaksi päätyä (B) liimalla ja ruuveilla. Laita kulmien alle paperiarkit tms., jotta liima ei tartu lattiaan.

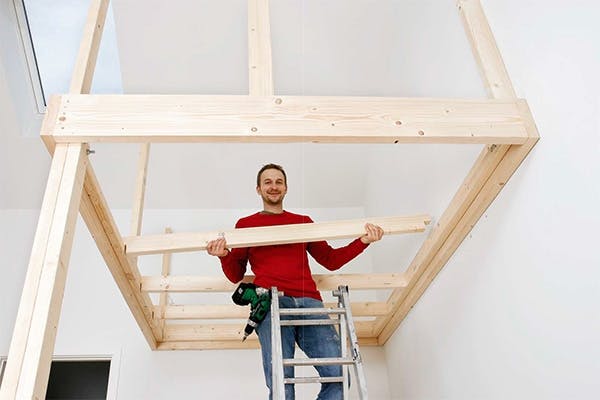

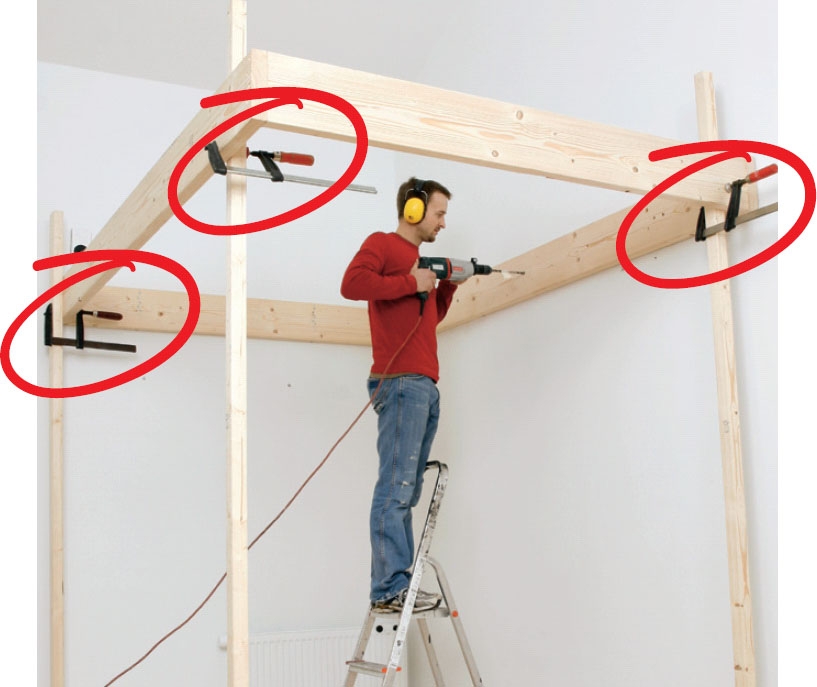

Asenna kehys kolmen tilapäistolpan päälle ruuvipuristimien avulla, jotta saat sen haluamallesi korkeudelle. Tarkista, että kaikki sivut ovat vaaterissa. VINKKI: Pyydä apulaista avuksesi, kun ryhdyt nostamaan kehystä ylös.

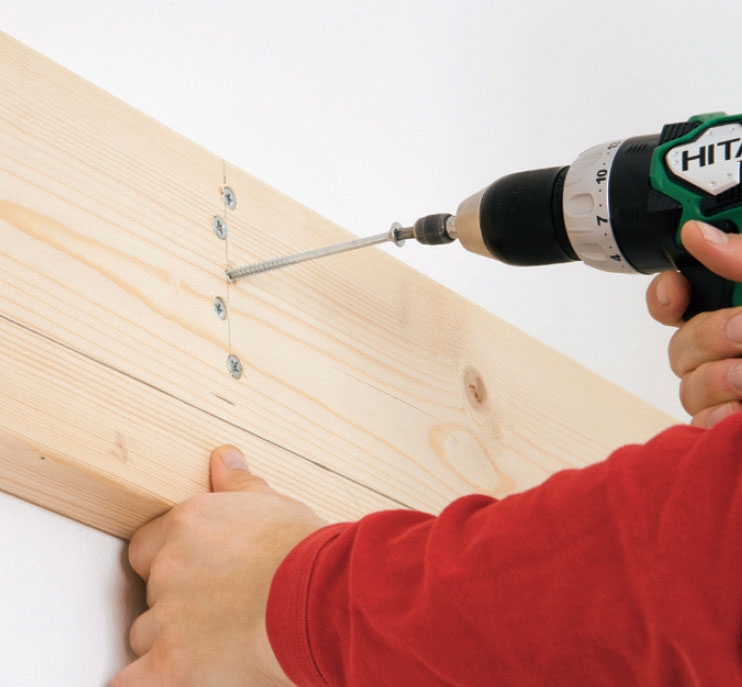

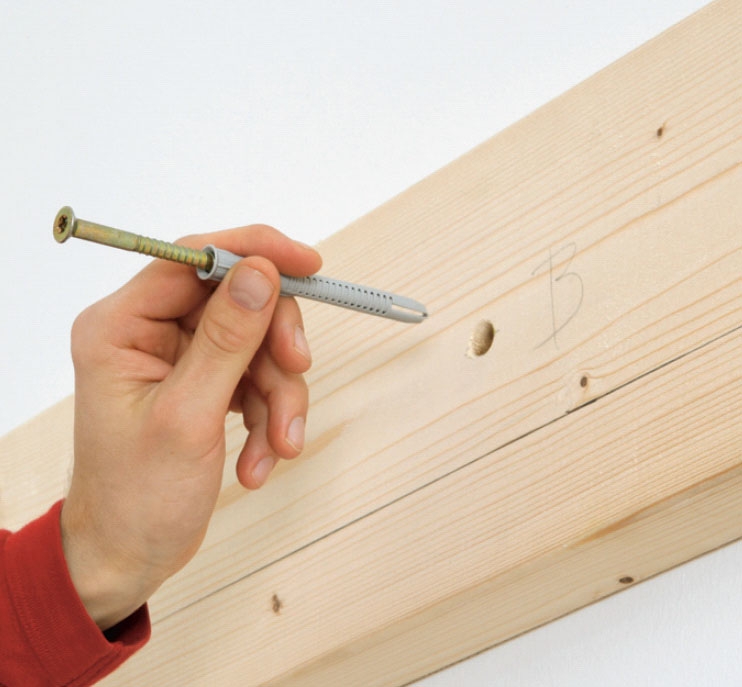

Poraa 10 mm:n reiät raamin läpi seinään. Käytä tiili- ja betoniseiniin karminauloja (10 x 100mm) ja sijoita ne 40-50 cm:n etäisyydelle toisistaan. Naputa naulat sisään ja kiristä ruuvit.
Levyseinään ei tarvitse esiporata, mutta kiinnitä ruuvit niin, että ne osuvat levyjen takana oleviin palkkeihin. VINKKI: Puun ja metallin tunnistavasta rakenneilmaisimesta on tässä paljon apua.

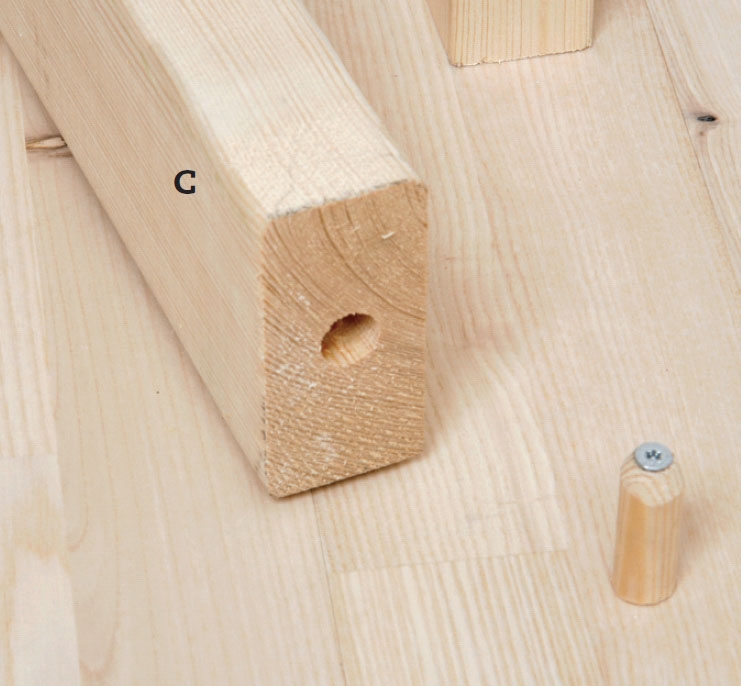

Ruuvaa 16 mm:n pyörökepin pala lattiaan kiinni ja poraa samankokoinen reikä tolpan (C) jalkaan.

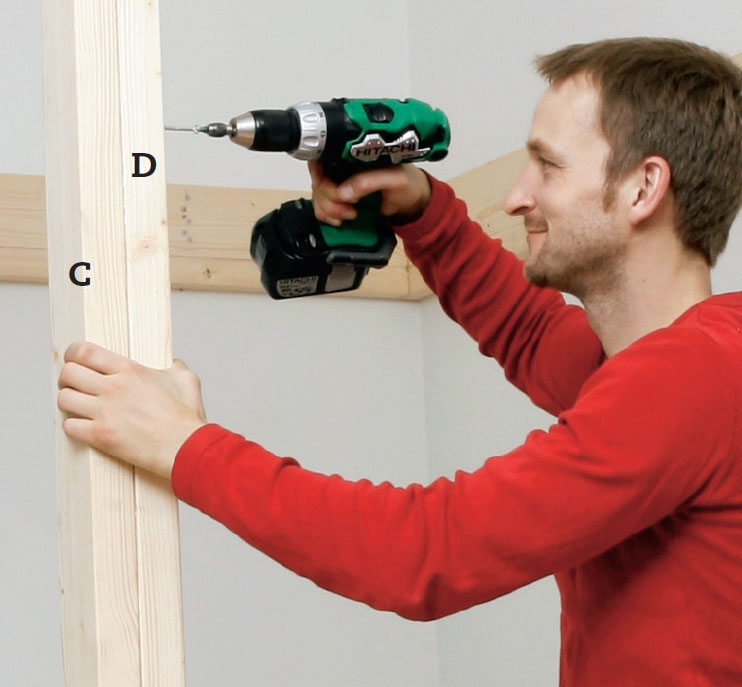

Vahvista tolppaa (C) palkilla (D), joka kiinnitetään liimalla, ruuveilla ja kahdella lukkokantaisella mutteriruuvilla kehykseen.

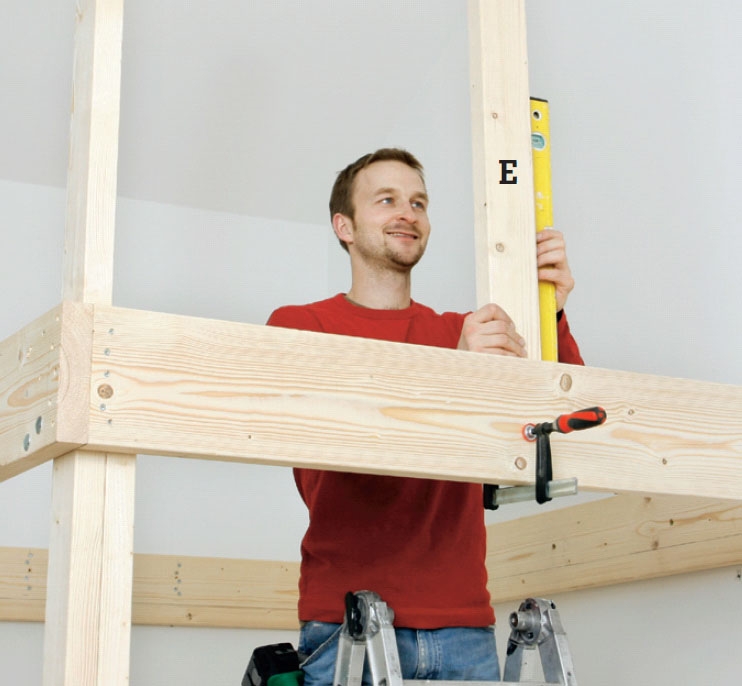

Asenna kaksi ulkokulmatolppaa (E) liimalla ja ruuveilla kehyksen sisäpuolelle. Näiden kahden kulmatolpan alareunoihin sahataan lovet (4,5 x 19,5 cm). Tolpat kiinnitetään seiniin.

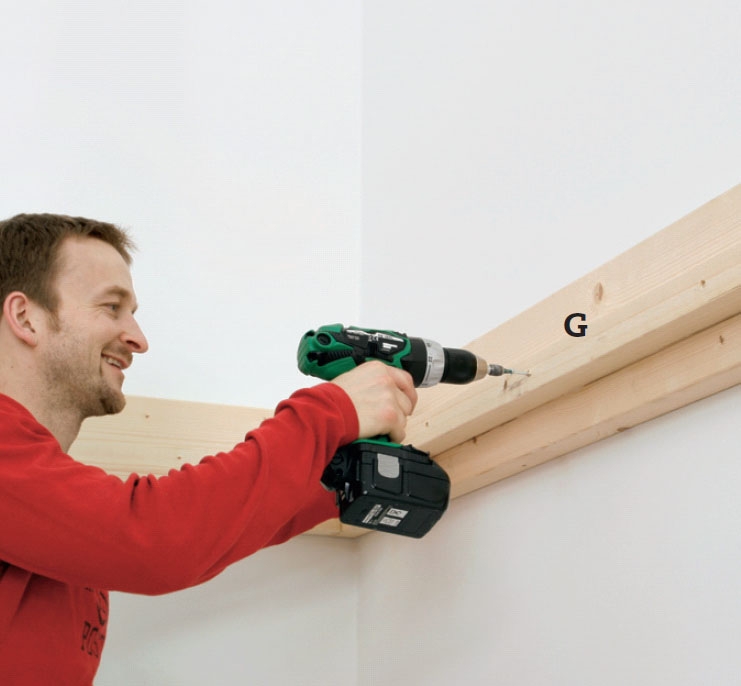

Piirrä kehyksen sivujen (A) sisäpintaan merkkiviiva koko kehyksenn ympäri (14 cm:n etäisyydelle yläreunasta). Näihin kahteen kehyssivuun kiinnitetään listat (G) liimalla ja ruuveilla.

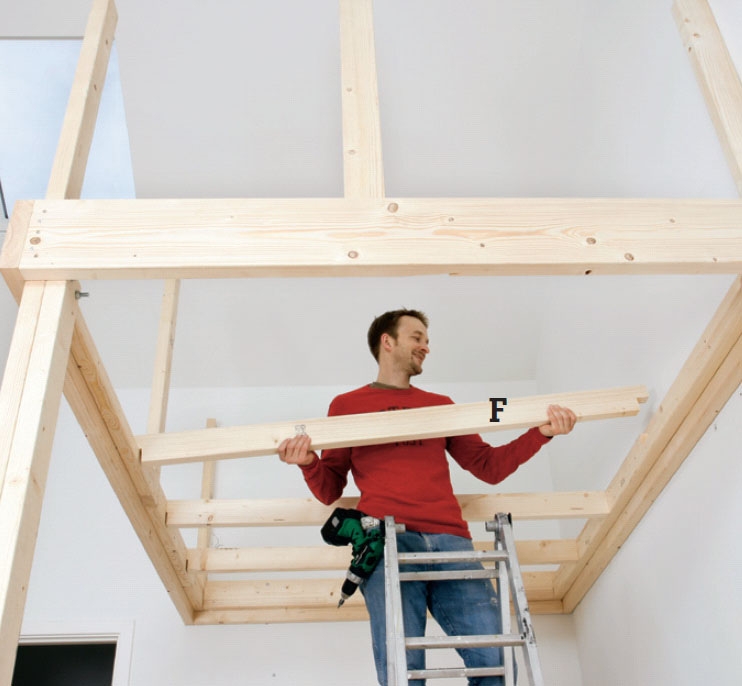

Sahaa 45 x 47 mm:n lovet jokaisen palkin (F) molempiin päihin. Aseta palkit kehyksen päälle ja kiinnitä ne liimalla ja ruuveilla.

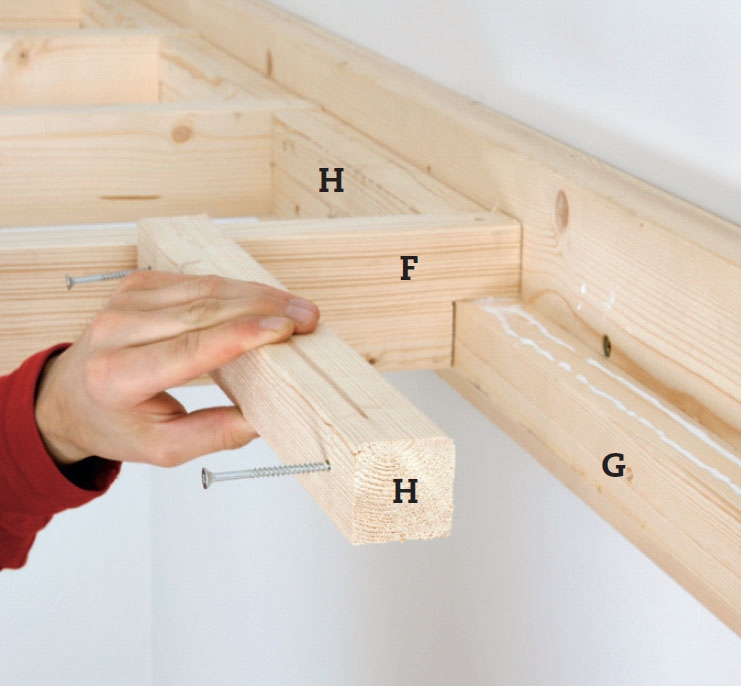

Kiinnitä tukilistat (H) palkkien väliin liimalla ja ruuveilla. Tee koeliitos, jotta tukilistoista tulee varmasti yhtä pitkät. Se näyttää siisteimmältä.

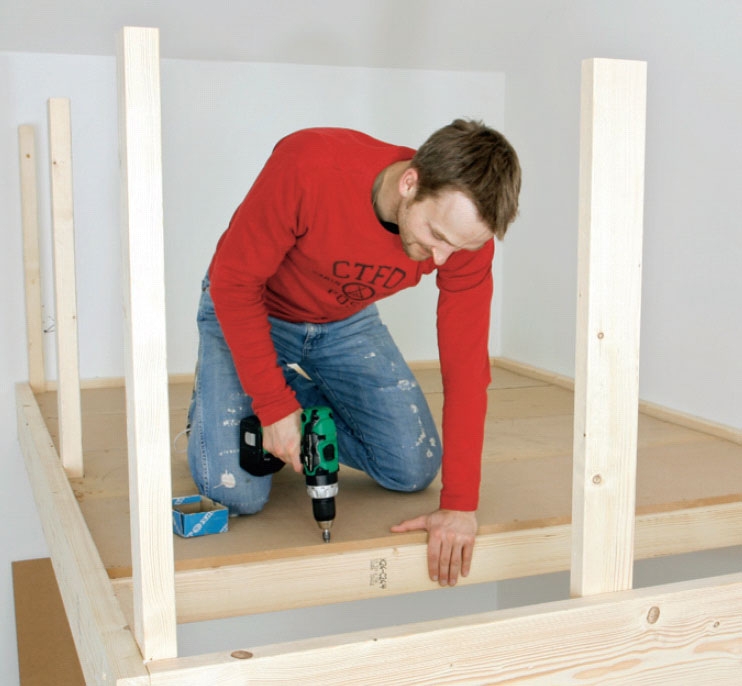

Kiinnitä lattialevyt ruuveilla. Muista sahata aukot tolppia varten. VINKKI: Käytä ruuveja, joiden kanta uppoaa automaattisesti levyn sisään.
Parven voi pystyttää myös kahdelle jalalle
Me rakensimme parven huoneen nurkkaan, joten parven ulkoreunaan riitti yksi kulmatolppa. Mutta voit hyvin soveltaa malliamme tilanteesi mukaan niin, että rakennat parven kahden, joko lyhyelle tai pitkälle ulkosivulle asetetun tolpan varaan. Tällöin vain korvataan yksi lyhyistä kulmatolpista pitkällä tolpalla (C), (D). Älä kuitenkaan yritä rakentaa vapaasti seisovaa parvea tällä ohjeella, sillä vapaasti seisova parvi vaatii toisenlaisen poikittaisjäykistyksen ja tuen.
02
Tikkaat
5
Vaihe

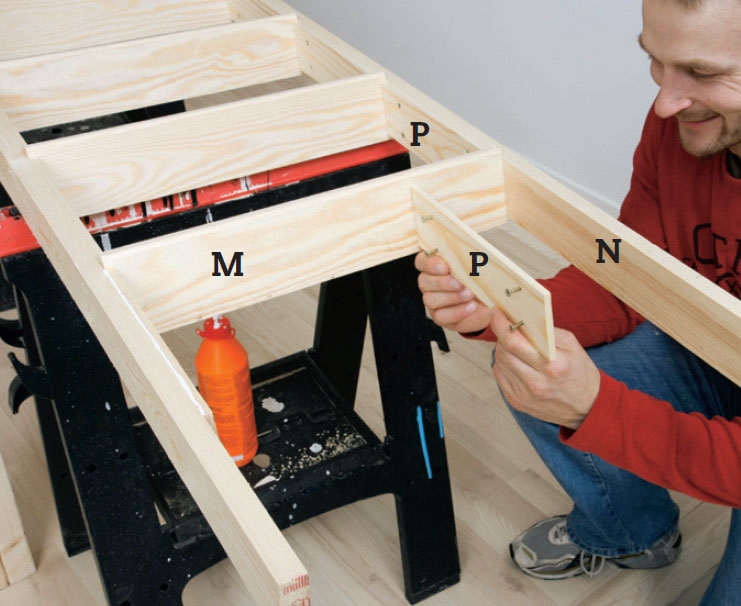

Asenna välilistat (P) jokaisen askelman (M) kumpaankin reunaan. Käytä liimaa ja neljää reisilankkuihin (N) kiinnitettävää ruuvia. Välilistat sahataan 75°:n kulmaan.
Paina askelmat (M) välilistoja (P) vasten ja kiinnitä ne liimalla ja ruuveilla. Askelmien etureunat on pyöristetty yläjyrsimen pyöristysterällä. Voit käyttää myös hiomapaperia.

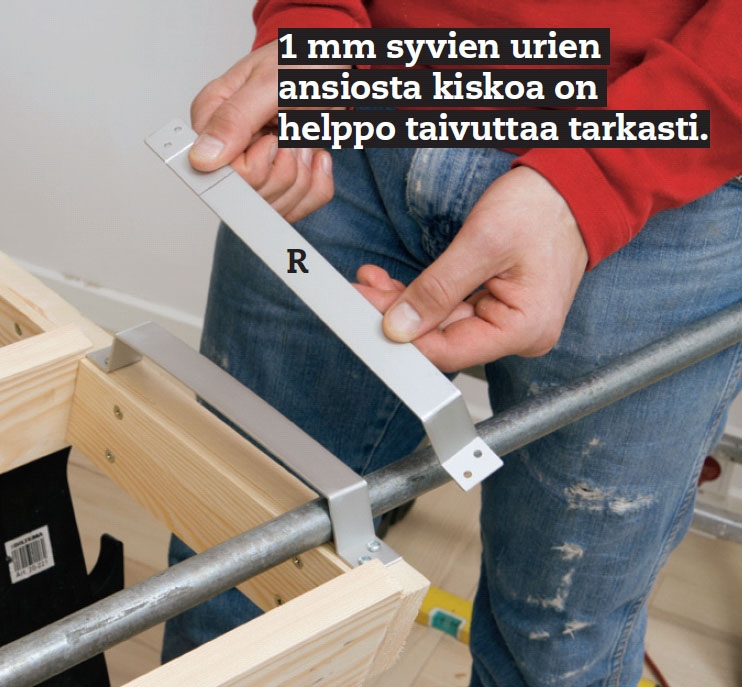

Taivuta alumiinikiskoa (R) molemmista päistä niin saat kaksi helaa, kuten kuvista näet. Sahaa 5 cm:n etäisyydellä kiskon päistä urat taivutuskohtia varten. Kiinnitä helat tikkaiden takareunaan.

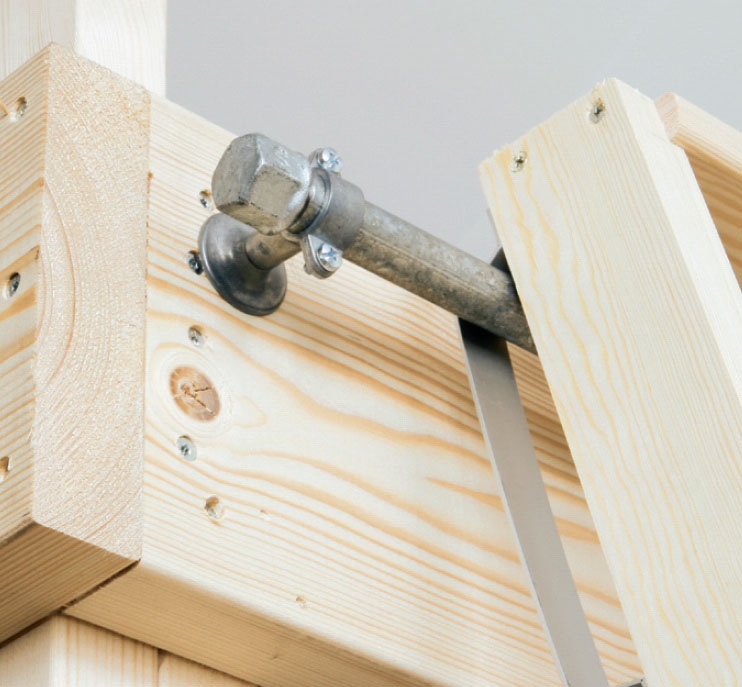

Ruuvaa putken päähän mutteri ja kiinnitä putki parven raamiin kahdella putkenkannattimella siten, että tikkaiden ylin askelma on parven lattian kanssa samalla tasolla.
Tikkaat on nopea koota
2 reisilankkkua (N), 9 as-kelmaa P (M) ja 18 välilistaa (P) on kaikki, mitä vanhanajan kanalan parven - tai nykyaikaisen parven -portaiden tekoon tarvitaan. Välilistojen hyödyntäminen on helpompi keino kuin jyrsiä urat reisilankkuihin askelmia varten. Tikkaiden vahvuus ja vakaus ovat silti yhtä hyvät. Tikkaat on kiinnitetty kahdella helalla rautaputkeen, jonka ansiosta tikkaat pysyvät paikallaan ja ne voi työntää sivuun.
03
Pinnat ja johteet
6
Vaihe

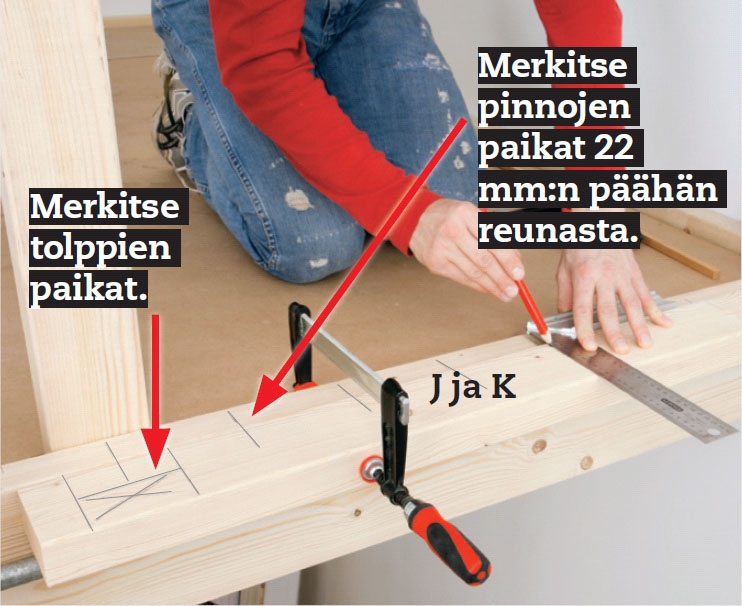

Kiinnitä käsijohde (J) ja (K) puristimilla kehystä vasten johteen pohjapuoli ylöspäin. Merkitse tolppien paikat johteeseen. Piirrä pinnojen paikat yhtä aikaa kehykseen ja käsijohteeseen, 22 mm:n etäisyydelle reunoista.

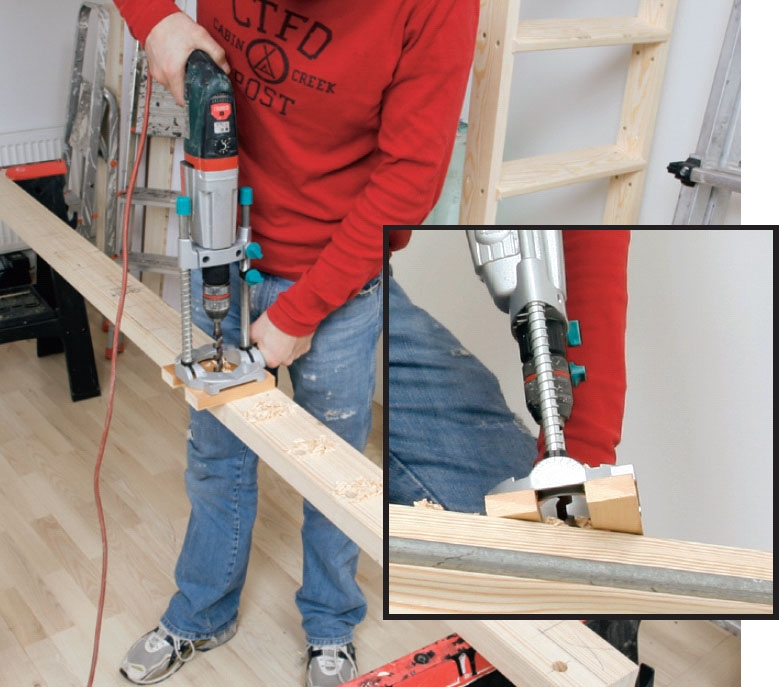

Poraa. Asenna 16 mm:n puuporanterä siirreltävään poratelineeseen. Poraa johteeseen 30 mm syvät reiät ja kehykseen 40 mm syvät reiät. Puhdista reiät pölystä.

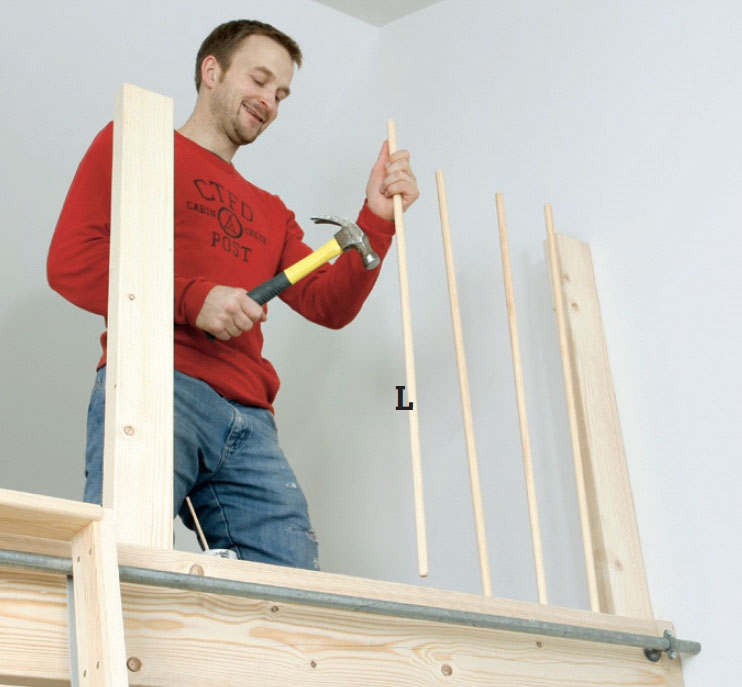

Teroita pinnojen (L) molemmat päät. Sivele kehyksen reikiin liimaa pienellä siveltimellä ja naputtele pinnat reikiin.

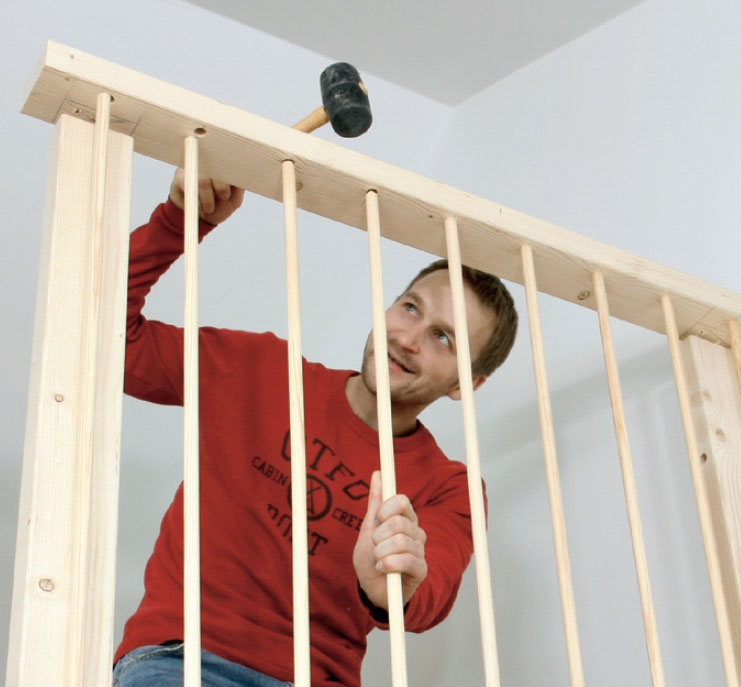

Käytä kumipäistä vasaraa, kun naputtelet käsijohteen kaiteen päälle. Muista laittaa reikiin ensin liimaa. Aloita reunasta, sillä muuten et pysty hallitsemaan näin montaa pinnaa yhtä aikaa.

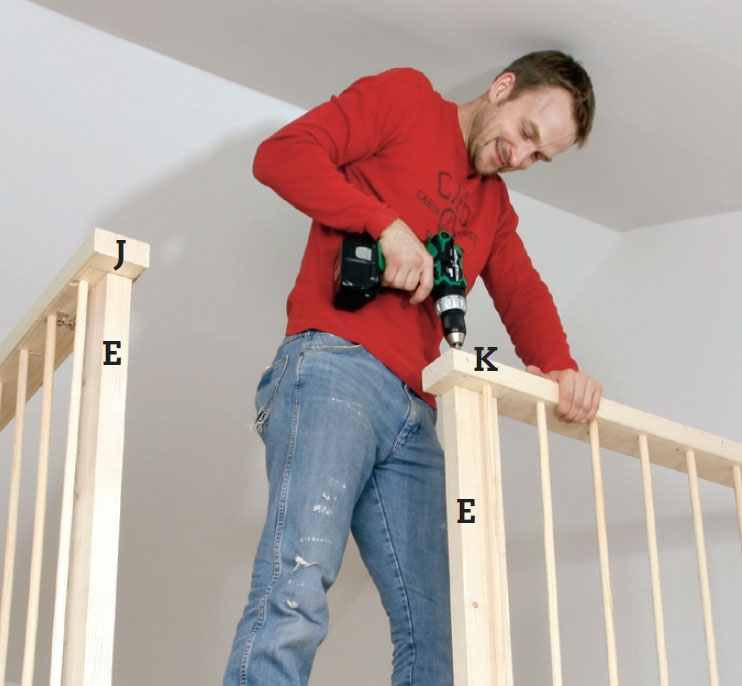

Kiinnitä käsijohde (J) ja (K) tolppiin (E) liimalla ja ruuveilla. Hio johteiden reunat kevyesti hiomapaperilla, jotta ne eivät ole liian terävät.

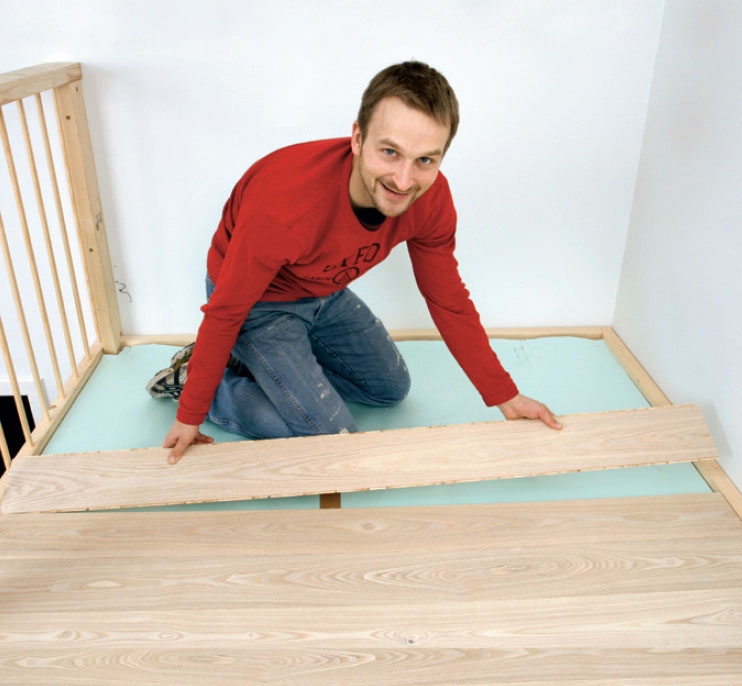

Tee lopuksi lattia. Parven pohjalle laitetaan ensin 2 mm:n alusmuovi. Sen päälle asetetaan esimerkiksi 14 mm paksut ponttilaudat. Uusi parvi on nyt valmis maalattavaksi tai lakattavaksi.
Materiaalit
45 x 195 mm:n lankkua:
• 2 sivua (A), á 260 cm
• 2 päätyä (B), á 171 cm
45 x 95 mm:n lankkua:
• 1 tolppa (C), 313,5 cm
• 1 pilari (D), 215,5 cm
• 4 tolppaa (E), á 98 cm
• 6 palkkia (F), á 171 cm
• 1 käsijohde (J), 260 cm
• 1 käsijohde (K), 111 cm
45 x 95 mm:n lankkua, halkaistuna 45 x 47 mm:
• 2 listaa (G), á 251 cm
• 10 tukilistaa (H), á 45 cm
16 mm:n pyörökeppiä:
• 30 pinnaa (L), á 89 cm
• 1 ohjaustappi, 5 cm
21 x 91 mm:n höyl.mäntyä:
• 9 askelmaa (M), á 50 cm
21 x 68 mm:n höyl.mäntyä:
• 2 reisilankkua (N), á 240 cm
8 x 68 mm:n höyl.mäntyä:
• 18 välilistaa (P), yhteensä 480 cm
2 x 25 mm:n eloksoitua alumiinia:
• 2 helaa, 28 cm (R)
19 mm:n mdf-levyä:
• 5 lattialevyä, á 49,3 x 170 cm
Lisäksi:
• 15 mm:n galvanoitua teräsputkea (kierteet tois. päässä), pituus 175 cm
• 15 mm:n mutteri
• 2 kpl 15 mm:n putkenkannatinta
• Puusepänliimaa
• 2 lukkokantaista mutteriruuvia, á 10 x 160 mm
• 5 x 80, 4 x 25 ja 4 x 50 mm:n ruuveja
• 6 x 100 mm:n ruuveja (seinään), tarvittaessa
• 10 x 100 mm:n karminauloja (seinään), tarvittaessa
• Lattian alusmuovi
• Kelluva lattia (paksuus 14 mm)
Tarpeen mukaan
• Akryylipohjustetta
• Akryylitasoitetta
• Akryylimaalia
• Lakkaa askelmia varten
Erikoistyökalut
• Porateline
Vie aikaa
2-3 päivää (+ kuivumisaika)
Hinta
Noin 400 € (+ lattia)
Vaikeusaste
Ohjeitamme seuraamalla rakennat upean parven ilman hankalia liitoksia.

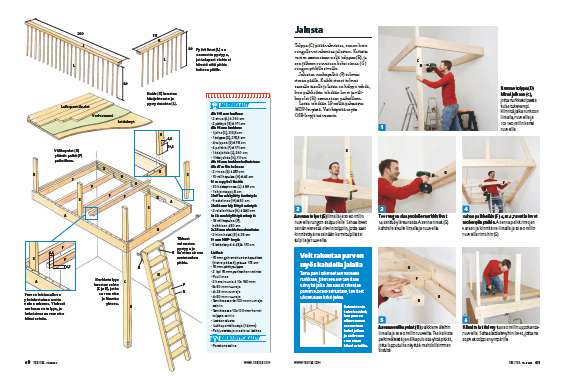

Piirustus
Parventeko onnistuu viikonlopussa

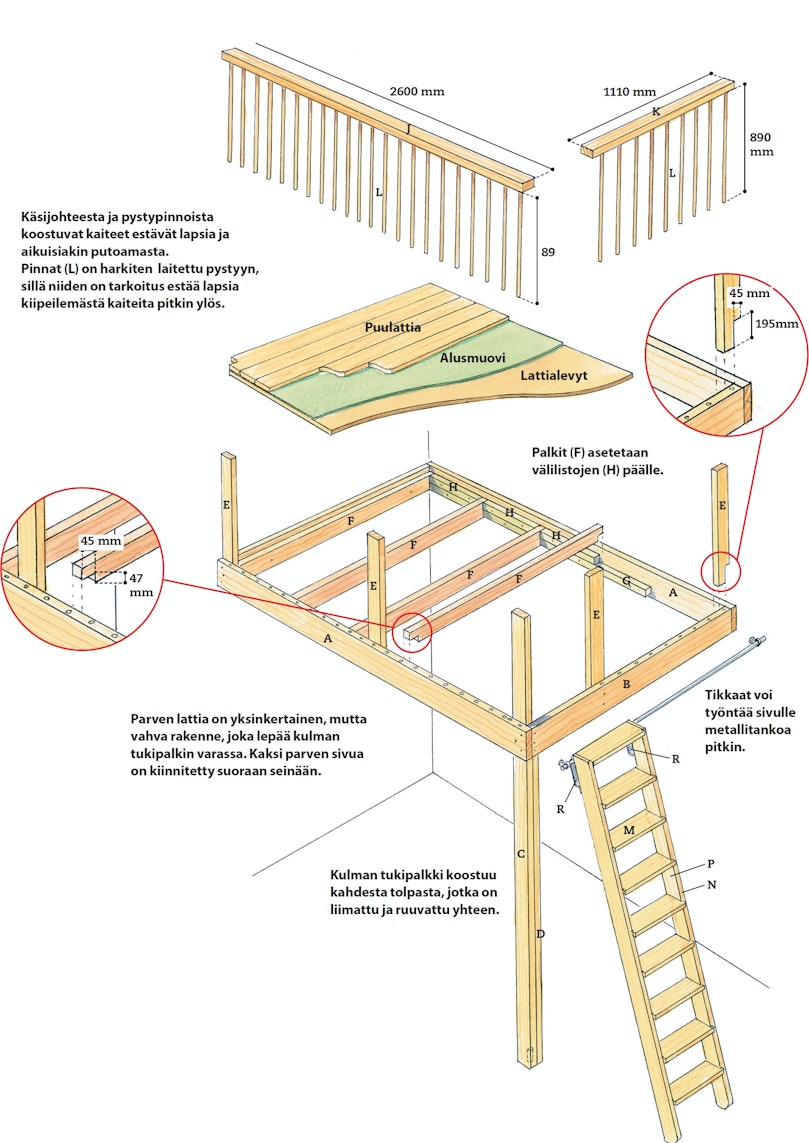

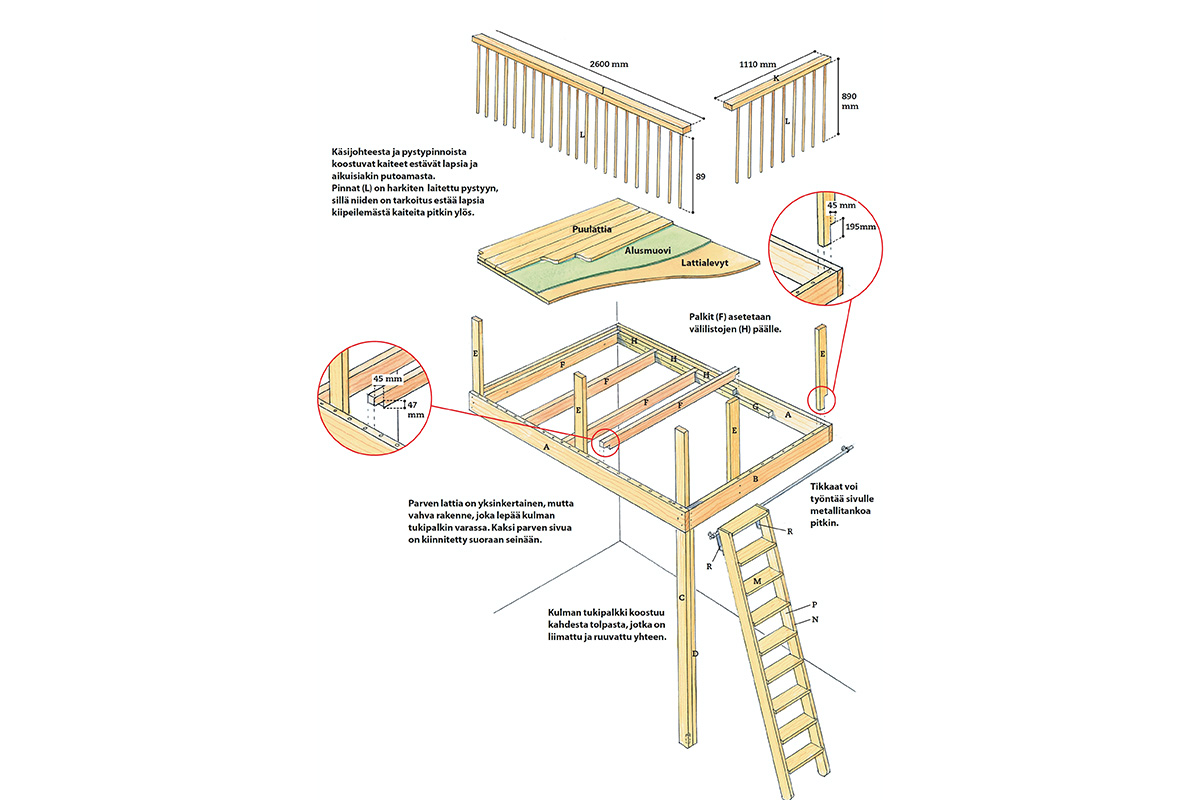

Kuten piirroksesta näet, parven rakenne on hyvin yksinkertainen. Jos olet tehnyt hieman valmisteluja sahaamalla esimerkiksi puutavaran valmiiksi mittaan, saat parven rakennettua ja asennettua viikonlopun aikana. Työkaluiksi riittävät saha ja porakone/ruuvinväännin sekä kätevä porateline, jolla saat porattua kaiteen pinnojen reiät.
Video
Vinkit & niksit
Lehtiversio

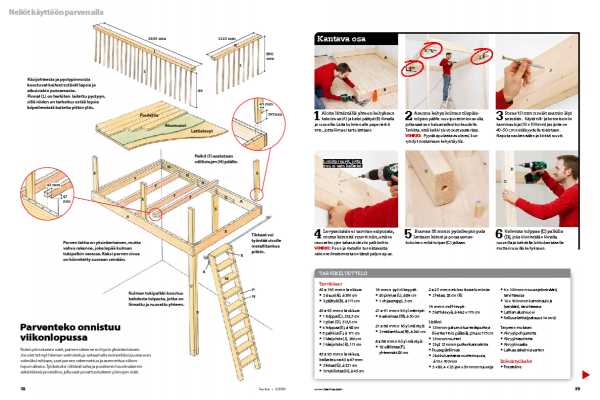

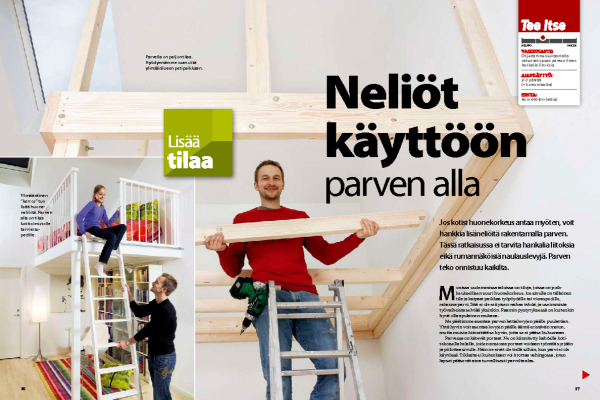

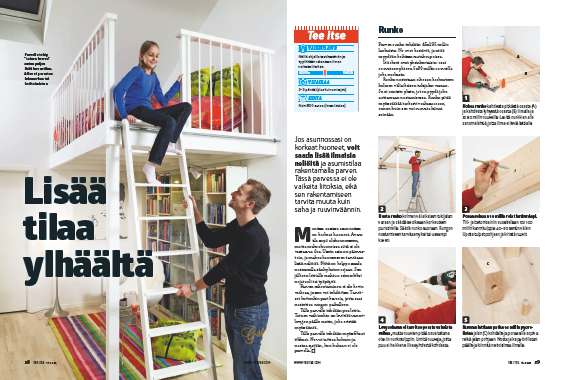

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
