Johdanto
Ohjeet
01
Reikä kattoon
3
Vaihe
Reiän tekeminen kattoon voi tuntua hurjalta, mutta se ei ole niin vaikeaa ja vaarallista, kuin voisi kuvitella. Työssä pitää kuitenkin tietää, mitä on tekemässä.
Selvitä aluksi kattoristi koiden paikat, jotta et sahaa niitä poikki. Selvitä myös ilmastointiputkien ja sähkö johtojen paikat, jotta et osu niihin. Mene välikatolle ja katso, mihin kohtaan reikä mahtuu.

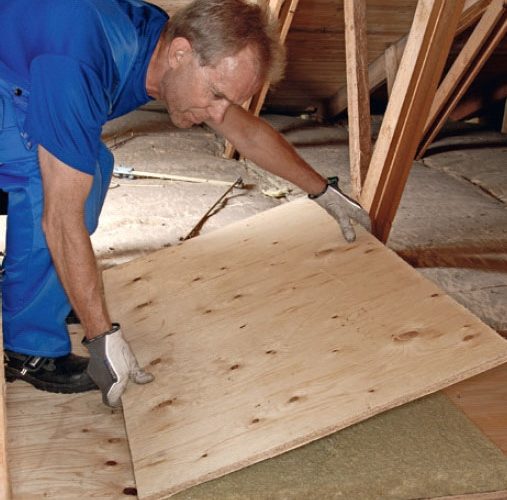

Katso eristeiden alle. Onko putkille tilaa, vai ovatko kattoristikot liian lähellä?

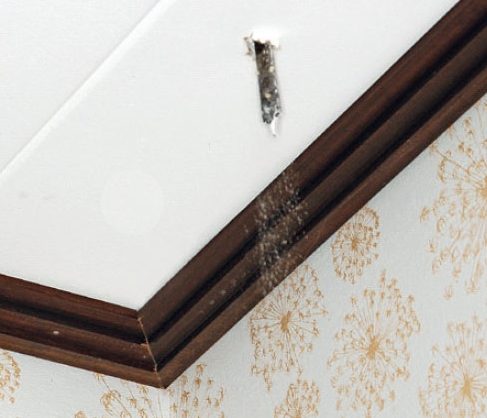

Poraa puuterällä reikä katon läpi, kun olet löytänyt luukulle sopivan paikan.

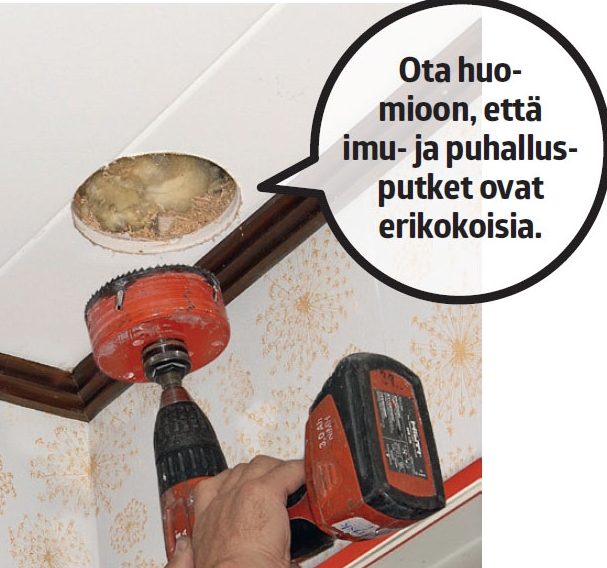

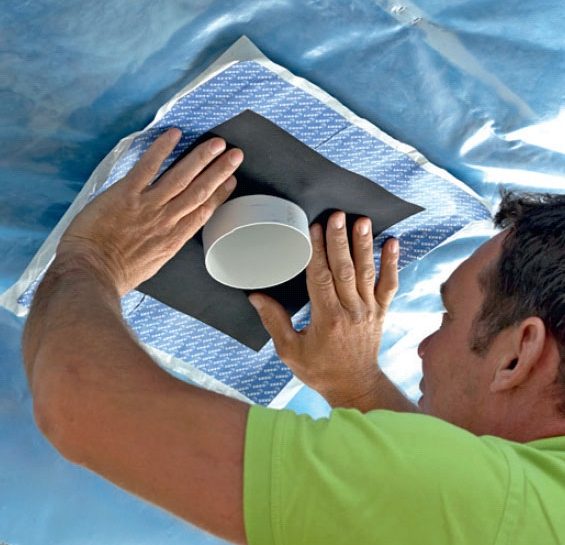

Poraa reikä sopivalla reikä sahalla. Reiän halkaisijan pitää sopia ilmastointiputken kokoon.
02
Leikkaa putket
3
Vaihe
Lämmönsiirtojärjestelmän ilmastointiputket pitää leikata tarkasti sopivan mittaisiksi. Putket on helpointa katkaista kulmahiomakoneella ja ohuella katkaisulaikalla.

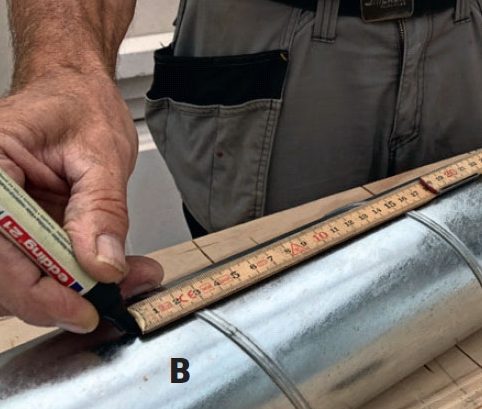

Merkitse putken (B) pituus. Käytä paksua tussia.

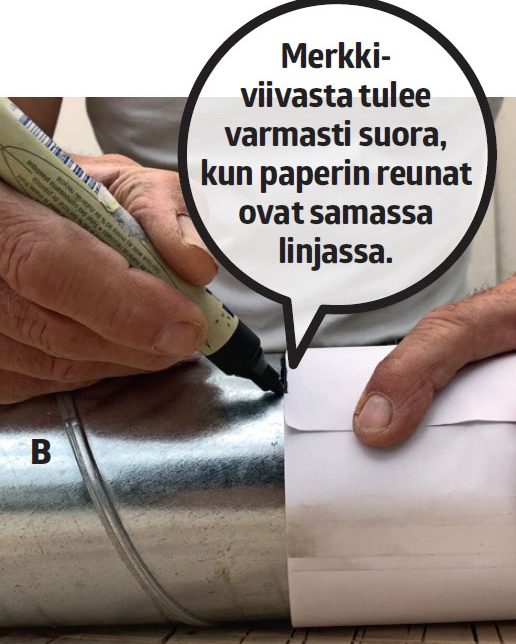

Taita A4-arkki putken (B) ympärille ja piirrä viiva reunaa pitkin. Jos putki on paksu, voit teipata kaksi aanelosta yhteen.

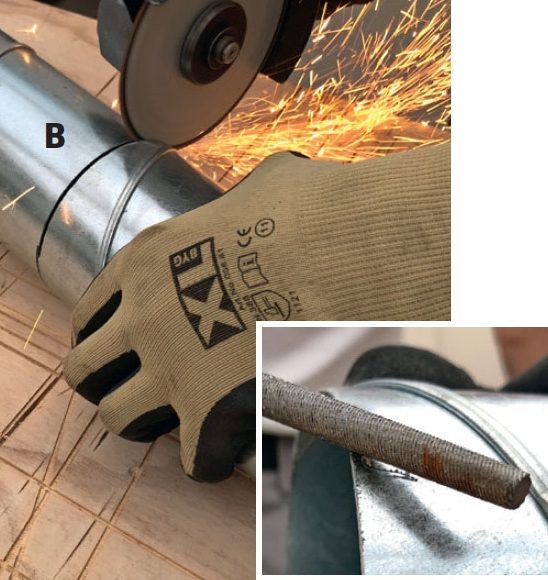

Sahaa putki (B) poikki kulma hiomakoneella. Pidä putki lujasti paikallaan. Viilaa terävät reunat pois lopuksi.
03
Yhdistä putket
3
Vaihe
Liitoskappaleita tarvitaan pitkien ja suorien putkien yhdistämiseen. Kaikissa liitoskappaleissa ja mutkis-sa on kumitiivisteet, jotka pitävät liitokset tiiviinä. Osat liukuvat helposti toistensa päälle ja sisään, kun niihin voidellaan silikonia.

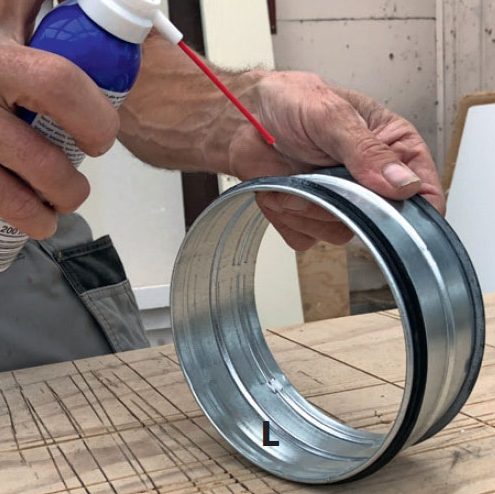

Suihkuta silikonia liitos kappaleen (L) tiivisteisiin, ennen kuin painat osat yhteen.

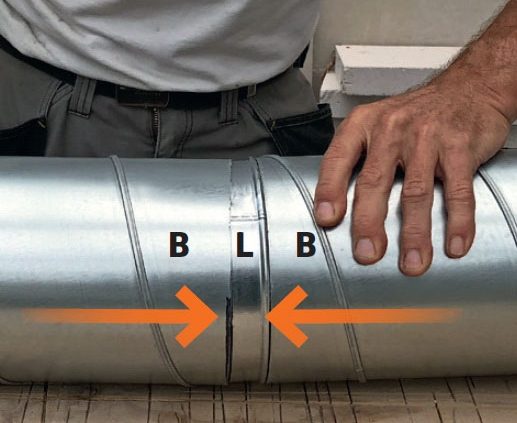

Paina liitoskappale (L) putkien (B) väliin. Varo teräviä reunoja.

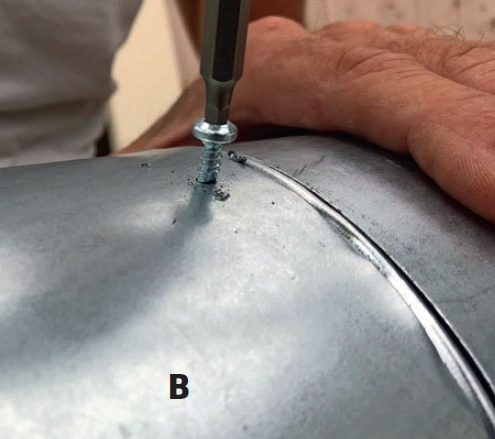

Poraa jokaiseen liitokseen kolme porakärkiruuvia eri puolille putkea. Ruuvit pitävät putket lujasti yhdessä.
04
Asenna kannattimet
3
Vaihe
Ilmastointiputket kannattaa kiinnittää välikatolla katto ristikoihin. Siihen voi käyttää valmiita kan-nattimia. Kannattimet ruuvataan kiinni kattoristi-koiden alapaarteisiin. Putket kiinnitetään kannattimiin muutamalla ruuvilla.
Ruuvaa kannattimet (J) kiinni kattoristikoihin yleisruuveilla. Varo kannattimien teräviä reunoja.

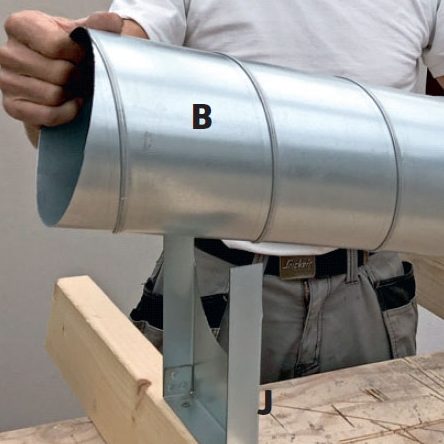

Asenna putket (B) kannatti-miin (J). Erikokoiset kannattimet sopivat erikokoisille putkille.

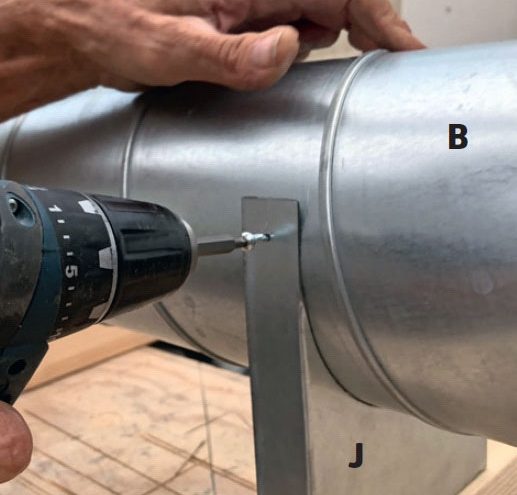

Ruuvaa porakärkiruuvi kannattimen (J) läpi putken (B) molemmilta puolilta.
05
Asenna puhallin
3
Vaihe
Järjestelmän sydän eli kanavapuhallin asennetaan kahden pitkän ja suoran putken liitoksen kohdalle. Varmista, ettei puhallin osu putkiin, sillä se voimistaa tuulettimen ääntä huomat-tavasti. Puhallin ripustetaan putkien sisään kahdella kumikiinnikkeellä.
Ruuvaa ensimmäinen kiinnike (D) putken (B) päähän.

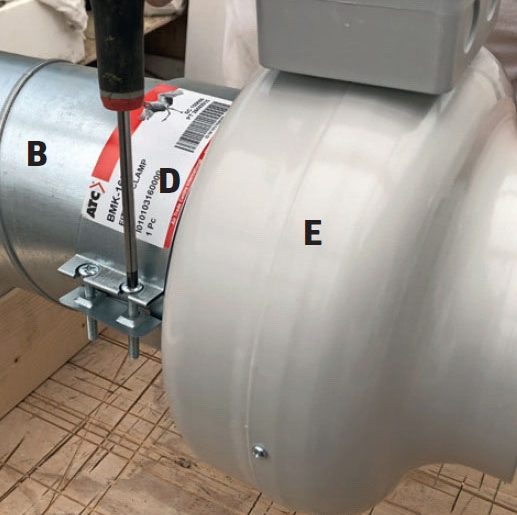

Purista puhallin (E) kiinni kiinnikkeeseen (D). Tarkista, että puhallin on oikein päin (johtorasia ylöspäin).

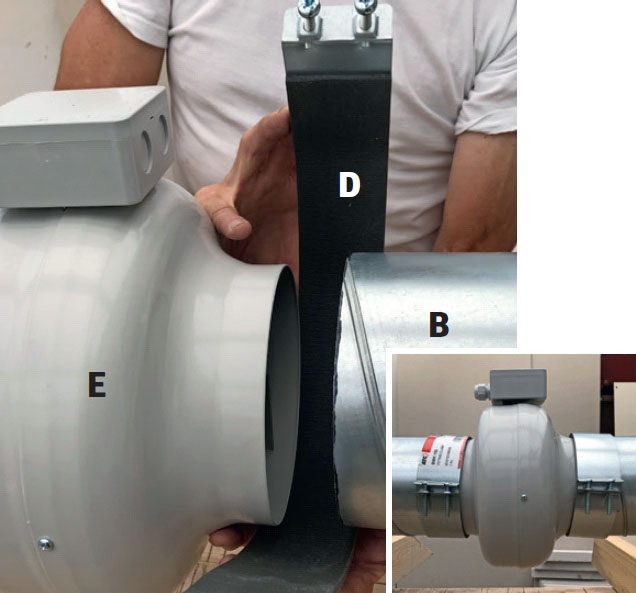

Kiristä toinen kiinnike (D) kiinni. Kun puhallin on asen-nettu, voit pyytää sähkömiestä kytkemään sen verkkoon.
06
Eristä putket
3
Vaihe
Putket pitää eristää, jotta lämpö ei karkaa harakoille eikä putkien sisään tiivisty kosteutta. Putket kannattaa eristää alumiinipintaisella villa matolla, sillä se eristää lämpöä tehokkaasti ja varmasti.

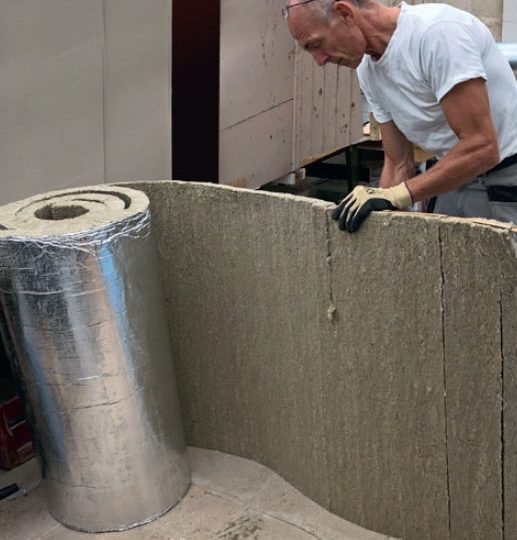

Leikkaa eristeet sopiviksi putkien ja muiden osien ympärille.

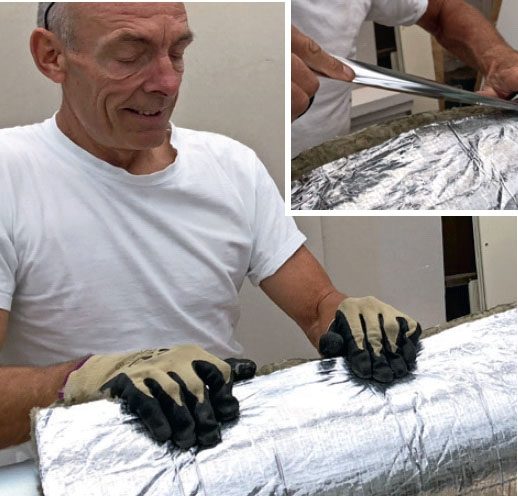

Taittele eristeet putkien ympärille ja teippaa eristeet yhteen alumiiniteipillä. Peitä kaikki saumat teipillä.

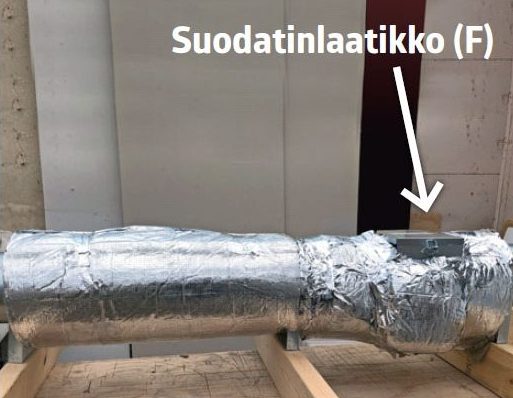

Eristä koko putkisto. Älä kuitenkaan kääri eristeitä suodatinlaatikon kannen tai sähkörasian päälle.
07
Katso, kuinka järjestelmä asennetaan
11
Vaihe
Putkiston sisäänmenoventtiili sijoitetaan läm-mönlähteen yläpuolelle. Pyöreään reikään asennettava venttiili kootaan monesta osasta, joihin kuuluvat mm. peite- ja liitososat.
Ensimmäiseksi reikään asennetaan yhdysputki, johon kiinnitetään venttiilin osat. Yhdysputki kiinnitetään ruuveilla välipohjaan. Sen ja välipohjan rako tiivistetään.
Yhdysputkeen ruuvataan ensimmäiseksi kiinni altapäin peitekaulus, joka muodostaa venttii-lin sisäreunuksen sekä peittää yhdysputken ja katon välisen sauman.
Kauluksen keskellä olevaan rei-kään kierretään venttiililautanen. Saatavana on myös narusta vetä-mällä avattavia venttiilimalleja.
Putkia voi katkaista päästä, jossa ei ole tiivis-tettä. Merkitse katkaisulinja esim. paperiarkin avulla kuten kuva osoittaa. Sen pitää olla A3-kokoa tai kaksi A4-paperia päittäin.
Ilmastointiputki on paksuseinäistä sinkittyä teräslevyä, jonka katkaisu käy kätevimmin kulmahiomakoneella. Kipinöinnin takia työ pitää tehdä puhtaalla palamattomalla alustalla.
Jokaisen putken toisessa päässä sekä liitoskap-paleiden päissä on kumitiivisteet. Yhdistettä-vät putket painetaan sisäkkäin. Pysyvyyden voi varmistaa osien läpi kierrettävällä ruuvilla.
Välipohjan läpi menevä putki oikealla on lämmityslaitteen sijaintihuo-neen kulmassa. Asentajan edessä olevat paksut osat ovat puhallin ja äänenvaimentimet. Puhaltimen jälkeen ilma jaetaan talon eri huoneisiin.
Yläpohjan yläpuolelle asennetut ilmastointi-putket lepäävät kannakkeilla, jollaiset voi tehdä itsekin. Niitä on helppo tarvittaessa korottaa alle sijoitettavilla laudanpätkillä.
Eristeen yläpuolelle asennetut putket pitää eristää yhteensä vähintään noin 100 mm put-kieristeillä. Pintaeristeessä on alumiinikalvo. Eristeet sidotaan rautalangalla.
Kuvassa lämpimissä maissa käytettävää “eristesukkaa”, johon ei tarvitse kiinnittää sen enempää huomiota, koska se ei ole meillä käyttökelpoista.
08

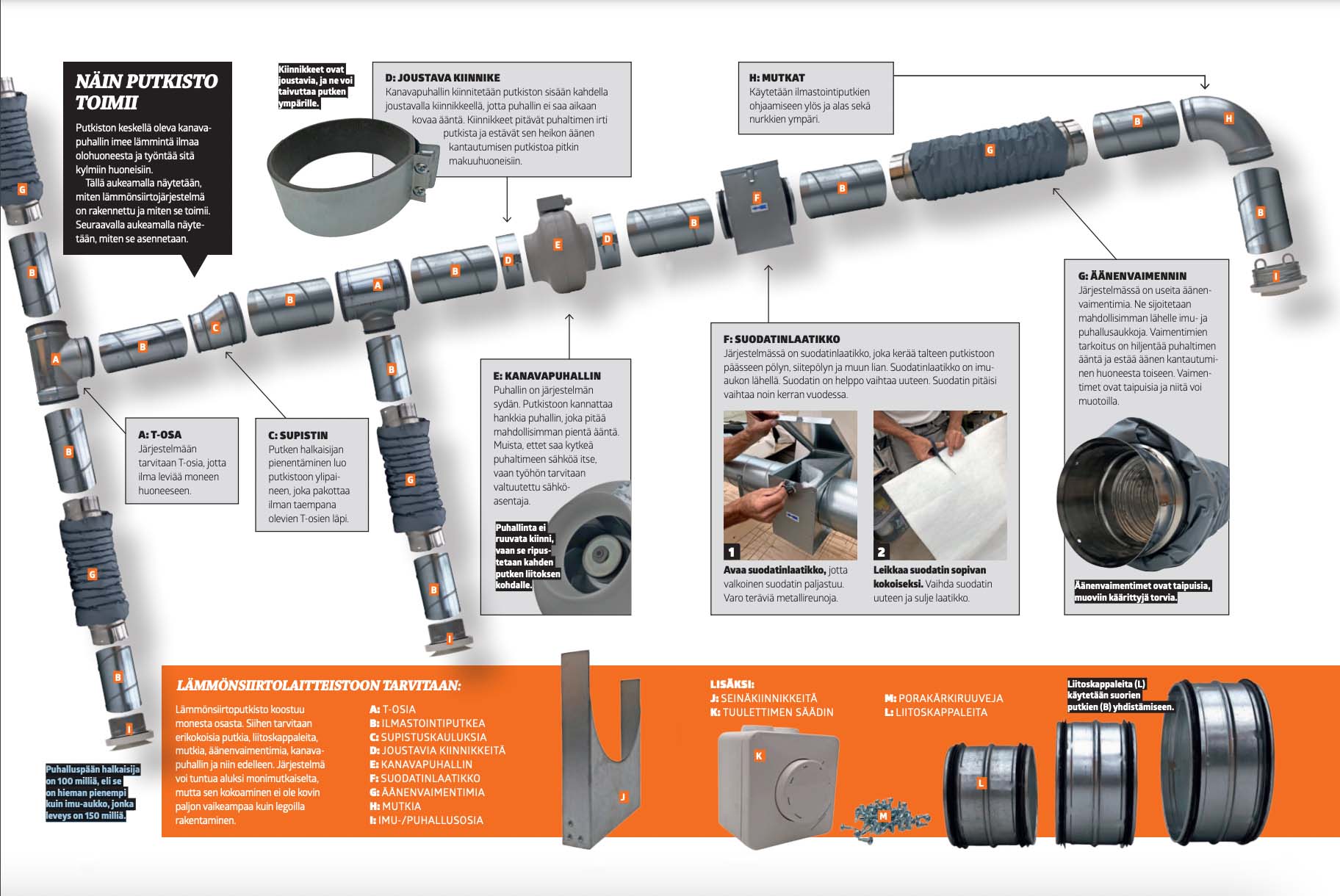

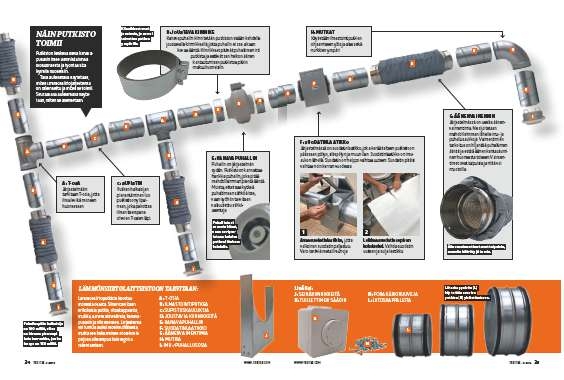

Näin putkisto toimii
13
Vaihe
Putkiston keskellä oleva kanavapuhallin imee lämmintä ilmaa olohuoneesta ja työntää sitä kylmiin huoneisiin.
Lämmönsiirtolaitteistoon tarvitaan:
Lämmönsiirtoputkisto koostuu monesta osasta. Siihen tarvitaan erikokoisia putkia, liitos kappaleita, mutkia, äänenvaimentimia, kanava puhallin ja niin edelleen. Järjestelmä voi tuntua aluksi monimutkaiselta, mutta sen kokoaminen ei ole kovin paljon vaikeampaa kuin legoilla rakentaminen.
A: T-OSIA
Järjestelmään tarvitaan T-osia, jotta ilma leviää moneen huoneeseen.
B: ILMASTOINTIPUTKEA
C: SUPISTUSKAULUKSIA
Putken halkaisijan pienentäminen luo putkistoon ylipaineen, joka pakottaa ilman taempana olevien T-osien läpi.
D: JOUSTAVIA KIINNIKKEITÄ
Kanavapuhallin kiinnitetään putkiston sisään kahdella joustavalla kiinnikkeellä, jotta puhallin ei saa aikaan kovaa ääntä. Kiinnikkeet pitävät puhaltimen irti putkista ja estävät sen heikon äänen kantautumisen putkistoa pitkin makuuhuoneisiin.
E: KANAVAPUHALLIN
Puhallin on järjestelmän sydän. Putkistoon kannattaa hankkia puhallin, joka pitää mahdollisimman pientä ääntä. Muista, ettet saa kytkeä puhaltimeen sähköä itse, vaan työhön tarvitaan valtuutettu sähköasentaja.
F: SUODATINLAATIKKO
Järjestelmässä on suodatinlaatikko, joka kerää talteen putkistoon päässeen pölyn, siitepölyn ja muun lian. Suodatinlaatikko on imuaukon lähellä. Suodatin on helppo vaihtaa uuteen. Suodatin pitäisi vaihtaa noin kerran vuodessa.
G: ÄÄNENVAIMENTIMIA
Järjestelmässä on useita äänenvaimentimia. Ne sijoitetaan mahdollisimman lähelle imu- ja puhallusaukkoja. Vaimentimien tarkoitus on hiljentää puhaltimen ääntä ja estää äänen kantautuminen huoneesta toiseen. Vaimentimet ovat taipuisia ja niitä voi muotoilla.
H: MUTKIA
Käytetään ilmastointiputkien ohjaamiseen ylös ja alas sekä nurkkien ympäri.
I: IMU/PUHALLUSOSIA
Puhalluspään halkaisija on 100 milliä, eli se on hieman pienempi kuin imu-aukko, jonka leveys on 150 milliä.
J: SEINÄKIINNIKKEITÄ
K: TUULETTIMEN SÄÄDIN
L: LIITOSKAPPALEITA
M: PORAKÄRKIRUUVEJA
Materiaalit
Vie aikaa
Viikonlopun.
Hinta
Kolmen huoneen järjestelmä maksaa noin 1 000 euroa.
Vaikeusaste
Järjestelmässä on paljon osia, mutta ne on helppo yhdistää toisiinsa. Välikatolla konttaaminen voi olla hankalaa.
Piirustus
Video
Vinkit & niksit

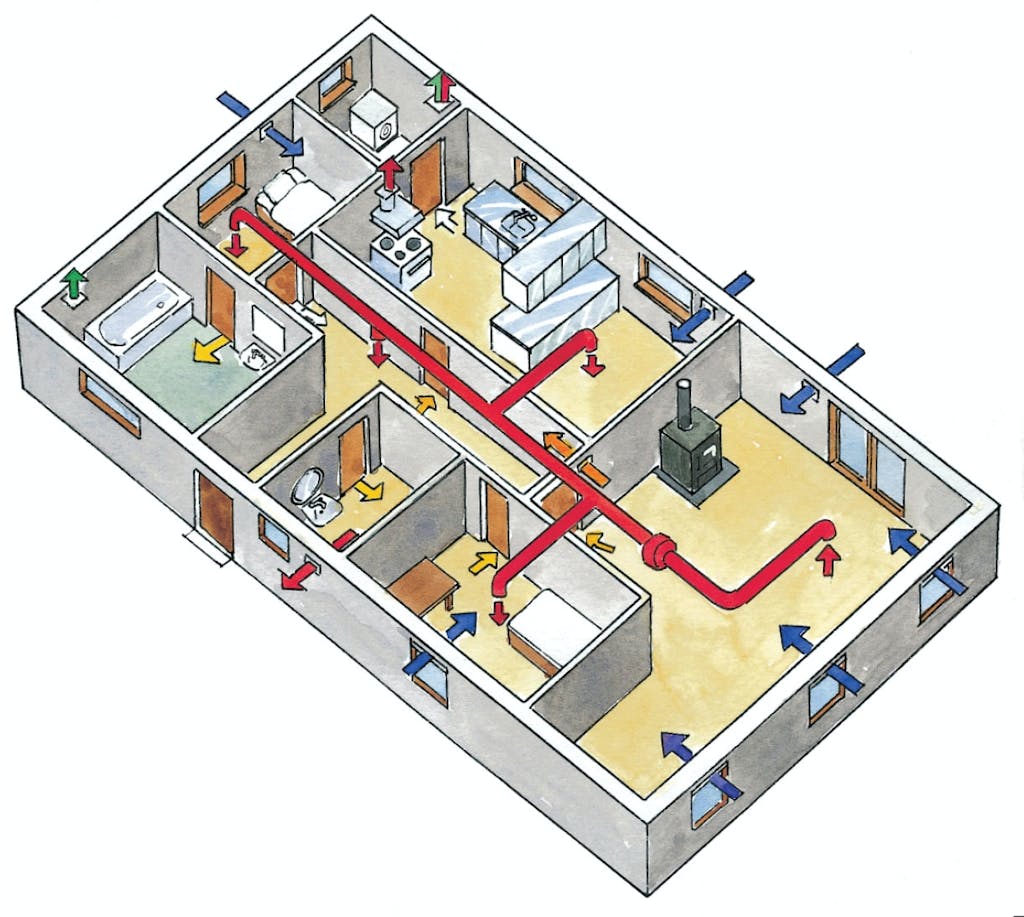

Lämmönjako eri huoneisiin
Putkitus on kuin mikä tahansa koneellisen ilmas-toinnin putkitus paitsi että siinä ei ole poistohormia, vaan ilma kerä-tään yhdestä huoneesta ja puhalletaan toisiin. Kamiinan lämmittämää ilma puhalletaan kaikkiin huoneisiin pesutilat mukaan lukien, mutta niistä poistoilma ohjataan ulos, ei takaisin taloon. Ilmanvaihto talossa tapah-tuu entiseen tapaan ikkunoiden ja poistoventtiilien kautta.

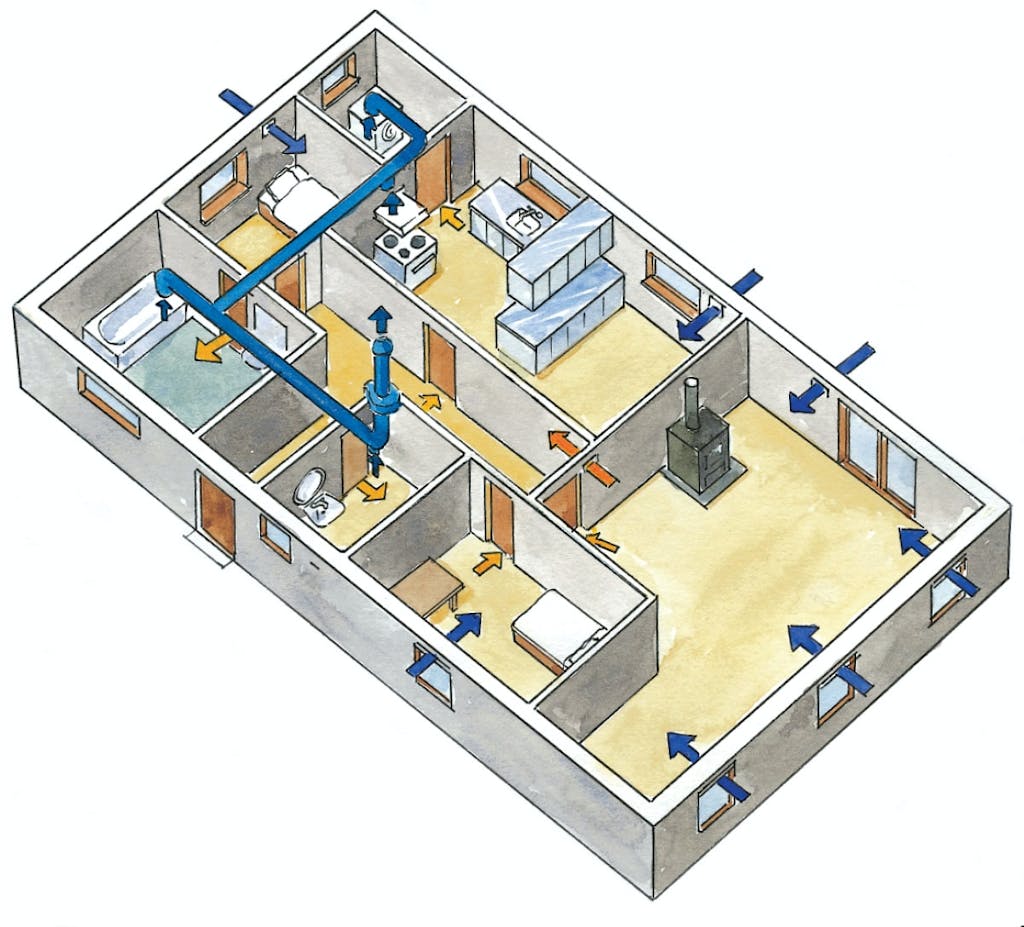

Koneellinen tuuletus
Piirroksessa on kuvattu ilmaputkiston ja puhaltimen käyttö pesutilojen tuulettamiseen. Ilma johdetaan ulos katon läpi asennetun poistohormin kautta. Korvausilma tulee entisten venttiilien sekä ikku-noiden kautta ja sisällä ilma kulkee myös muista huoneista (punakeltaiset nuolet) pesu- ja WC-tiloihin, joista se poistuu ulos.

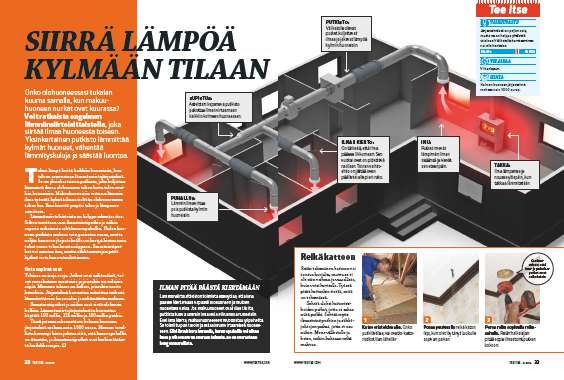

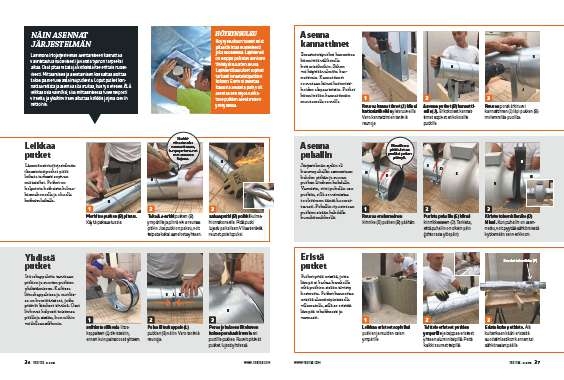

Lehtiversio
