Johdanto
Ohjeet
01
Teräsranka
8
Vaihe

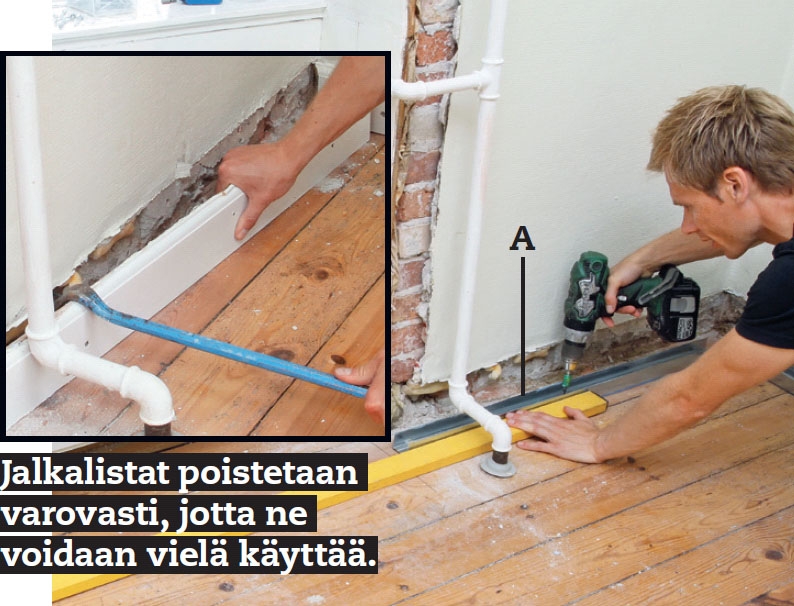

Asenna lattiakiskot, kun olet poista-nut kaikki listat yms., ja varmistanut, että seinäpinta ei ole liian tiivis. Kun kisko (A) kiinnitetään lattiaan, määritellään seinän sijainti niin, että sen takareuna sijoittuu noin 50 mm:n etäisyydelle ulkoseinästä.

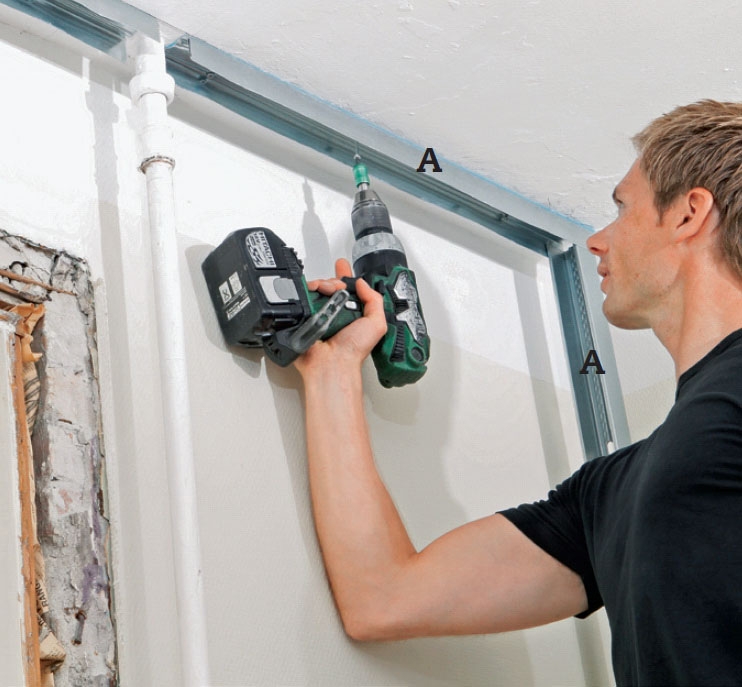

Lattialistasta pystytetään pystykisko (A) naapuriseinälle, jota ei eristetä. Kisko kiinnitetään ruuveilla.
VINKKI: Seinäkisko helpottaa kattokiskon asennusta. Jos molemmat naapuriseinät eristetään, kiinnitä seinäkisko väliaikaisesti.
Kattoon kiinnitetään vielä kisko seinäkiskosta alkaen ja suoraan lattiakiskon yläpuolelle. Kisko voidaan katkaista putkien ohittamiseksi. Pitkällä vesi-vaa’alla tarkistetaan, että kiskot tulevat put-ken ympärille täsmälleen samalle kohdalle.
Ikkunan ympärille asennetaan kaksi tolppaa (B) selkä aukkoon päin niin, että syvennykseen asennettavat uudet 15 mm vanerilevyt voidaan kiinnittää kiskoille siten, että levyt myötäilevät sy-vennyksen vanhojen paneelien reunoja.

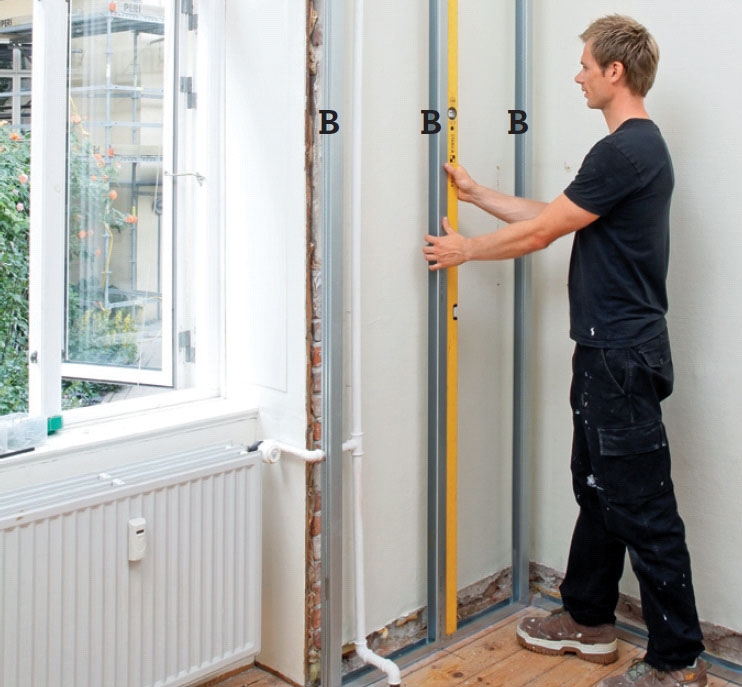

Loput tolpat väännetään paikoil-leen lattia- ja kattokiskoihin. Ne sijoite-taan vanerilevyjen mittojen mukaan eli noin 60 cm välein. Siirtele hieman joitakin tolppia tarvittaessa, jotta ne istuvat eristeisiin. Suo-rista kiskot ja kiinnitä ylä- ja alakiskoihin.

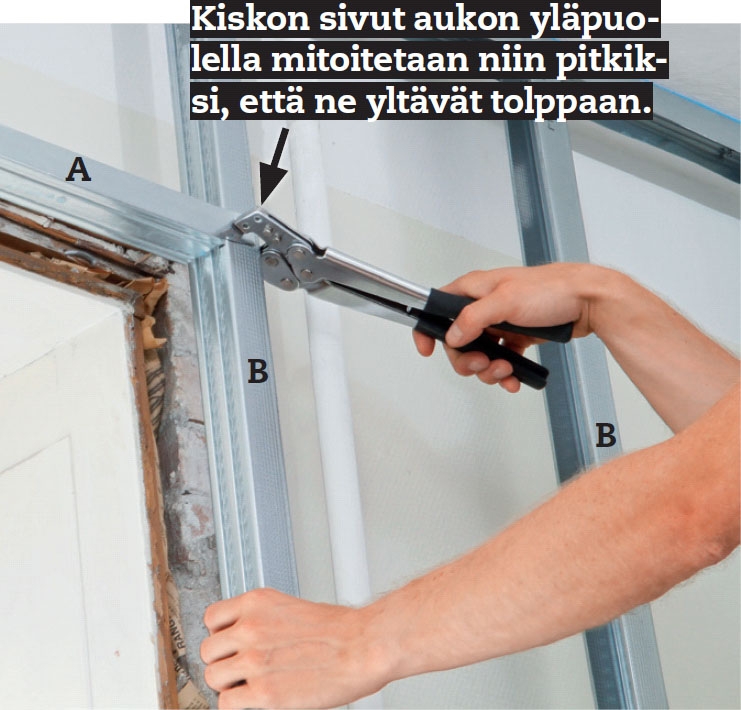

Syvennyksen ylle tuleva vaakaprof ili tehdään kiskosta, josta on poistettu vaahtomuovikaistale. Kiskon pitää olla 6-8 cm aukkoa pidempi. Sen molemmat päät lei-kataan pohjan ja sivujen välistä niin, että pohjan voi taittaa ja sivut yltävät tolppaan.

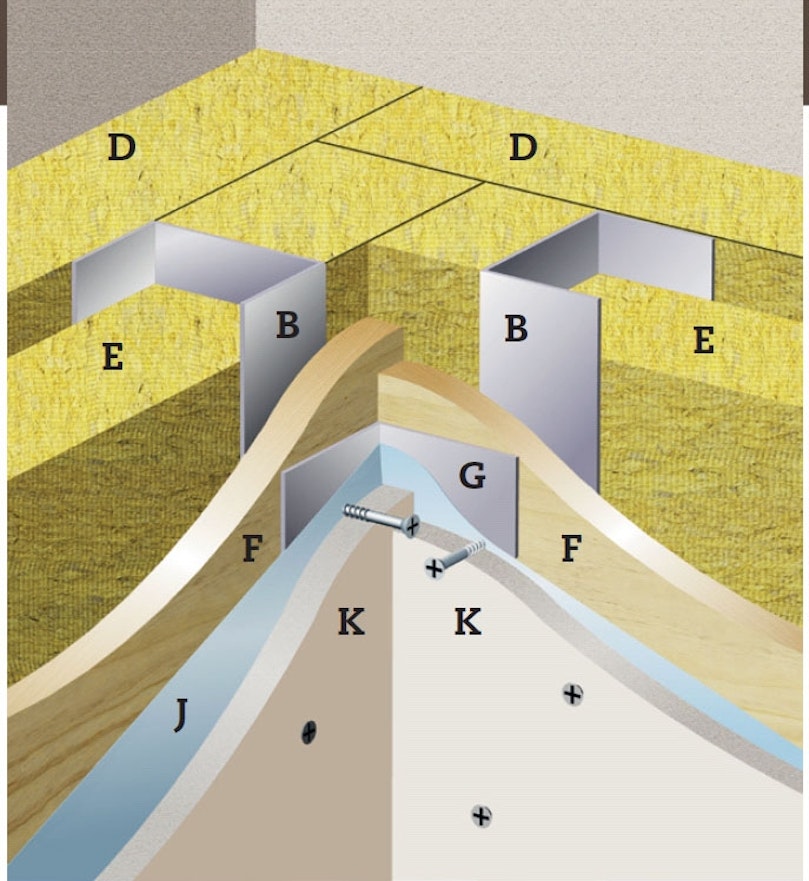

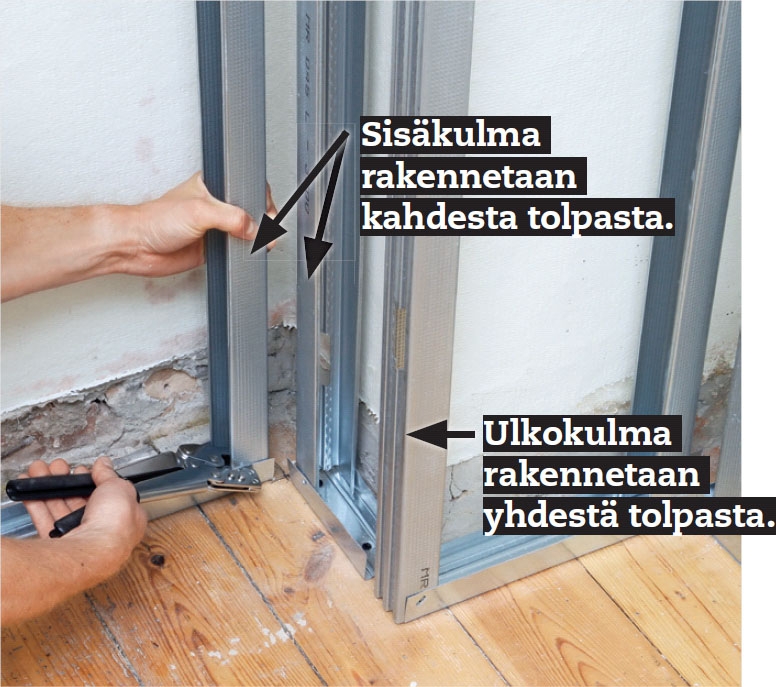

Kahden sisäseinän välinen sisä-kulma rakennetaan kahdesta tolpasta, jottei teräs tai levy kohtaa kylmää seinää. Ulkokulma (huoneeseen päin) rakennetaan yhdestä tolpasta, jonka selkä on kulmaan päin. Kts. edellisen aukeaman piirros.
02
Irrallinen seinä
4
Vaihe
Teräsranka rakennetaan 45 mm teräsprofii-leista 50 mm ulkoseinän sisäpuolelle. Näin voimme eristää kahdella eristekerroksella, yhteensä 90 mm, ilman kylmäsiltoja. Ratkaisu vaatii hieman pohtimista. Jos seinä on yli 230 cm korkea, 45 mm:n profiilit ovat liian hentoja. Valmistajat määrittelevät näin:
● 45 mm ranka - huonekorkeus enint. 230 cm
● 70 mm ranka - huonekorkeus enint. 270 cm
● 95 mm ranka - huonekorkeus enint. 390 cm

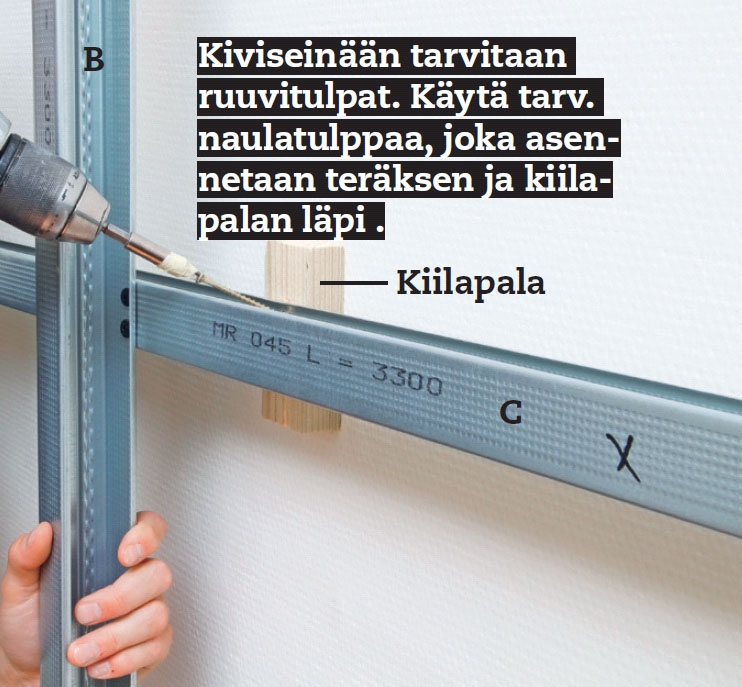

Tämä huoneen korkeus on yli 3 metriä. Mutta kun tuemme pystytolpat puolivälistä vaakaprofiileilla, jotka kiinnitetään ulkoseinään, voimme tyytyä 45 mm:n rankarakenteeseen.

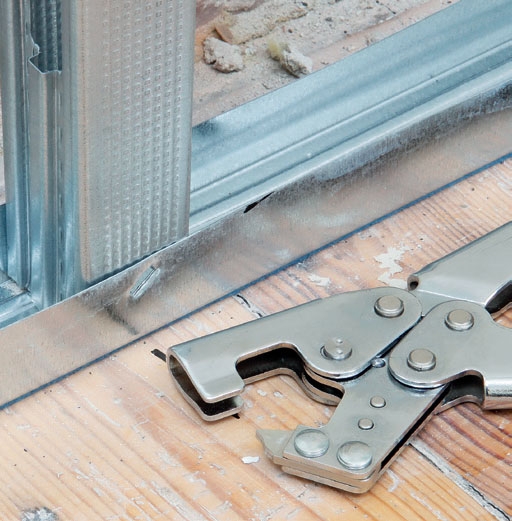

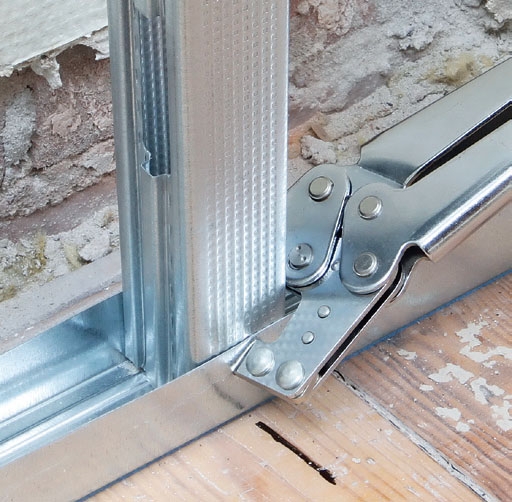

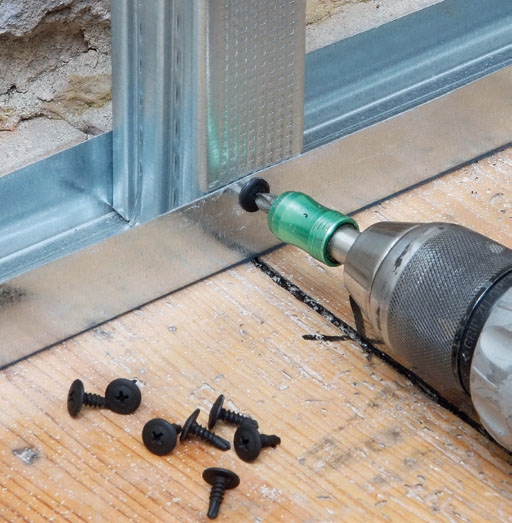

Teräsrangat on nopea koota erikoiskiinnityspihdeillä. Ne puristetaan kahden yhdistettä-vän rangan ympärille. Pihtien jättämä pieni lommo pitää ran-gat paikallaan, kunnes levyt on ruuvattu k iinni ja koko rakenne lukittu. Jos et halua koota rankoja erikoisruuveilla, käytä sileä-kantaisia ruuveja.

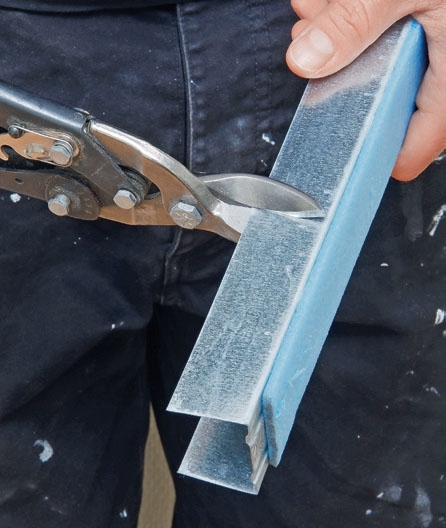

Teräsrangat sovitetaan pel-tisaksilla. Leikkaa molempien laippojen läpi, jotta voit taivuttaa teräsrankaa takaa noin 45 asteen kulmaan. Näin pohja on helpompi leikata. VINKKI: Jos ranka tuetaan tois-ta rankapohjaa vasten, älä leikkaa pohjaa, vaan säästä sitä kokoamista varten.
03
Kaksi eristekerrosta
3
Vaihe

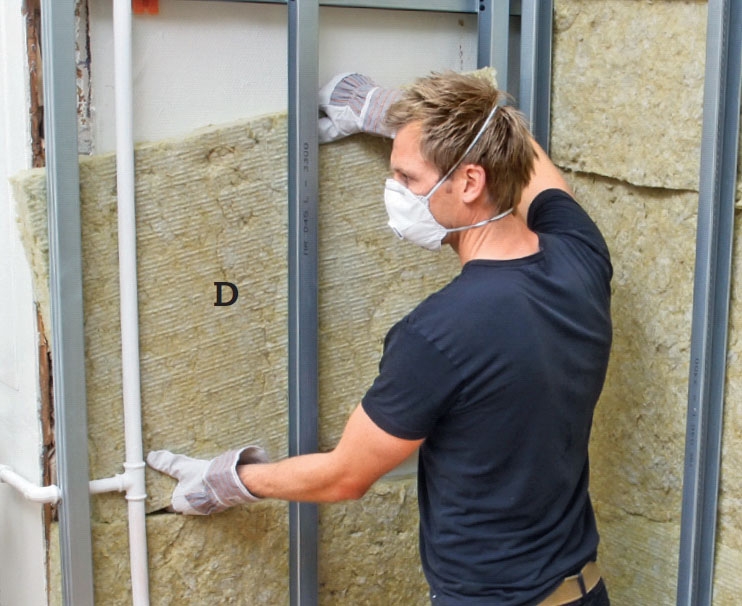

Ensimmäinen eristekerros (D) painetaan tolppien ja seinän väliin. Työ sujuu nopeasti, sillä eristeet tarvitsee tässä korkeassa huoneessa sovittaa paikoilleen vain reunoista ja vaakaprofiilin kohdalta. Eristehävikki on vähäistä.

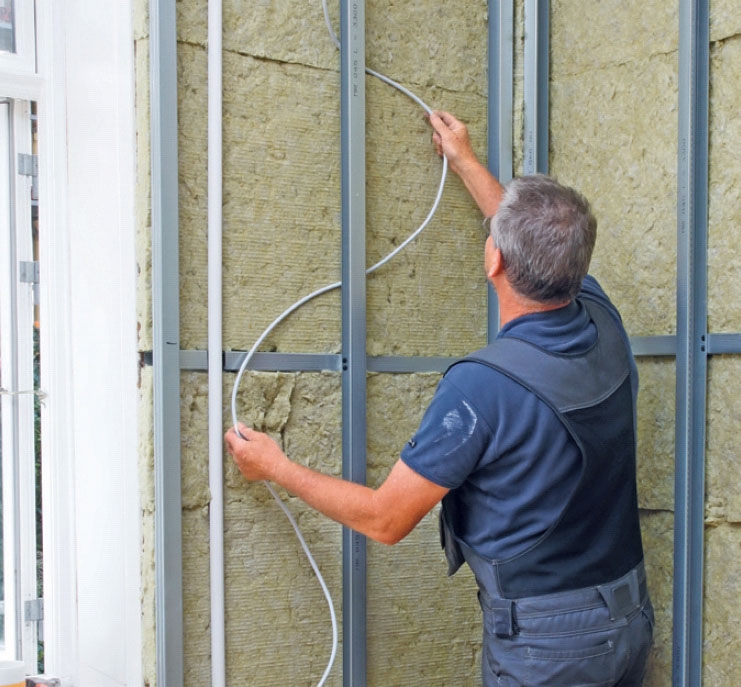

Sähköasentaja voi vetää kaapelit ja putket. Hän vetää ne tolppien takaa, jotta ne eivät ole seuraavan eristekerroksen tiellä. Kun kaikki on valmista ja pinnat maalattu, sähköasentaja palaa poraamaan reiät ulosotoille ja poimii kaapelit esille.
04
Vanerilevyt
3
Vaihe

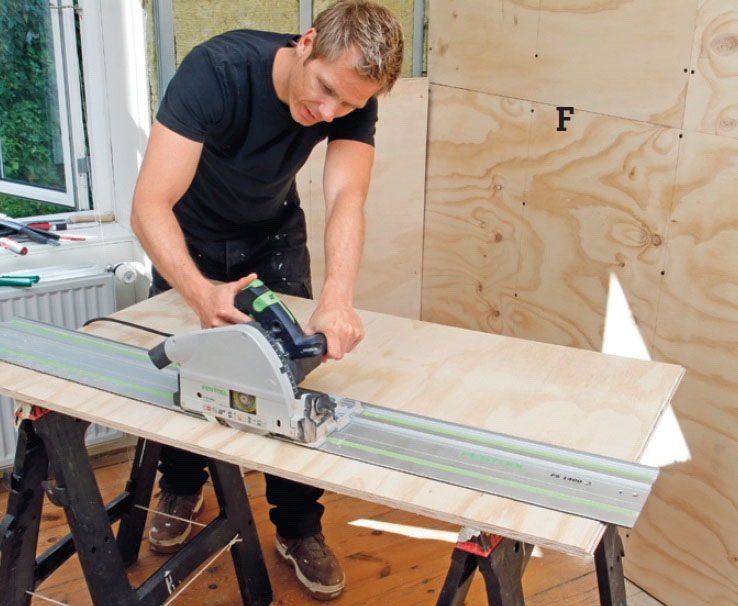

Vanerilevyt (F) sahataan ja ne kiinnitetään ruuveilla rankarunkoon. Asetamme levyt pitkittäin, jotta ne tulevat kipsilevyjen vastaisesti. Ostimme kattolevyjä, koska ne ovat edullisia, ja niiden ura- ja ponttiliitokset vakauttavat rakennetta.

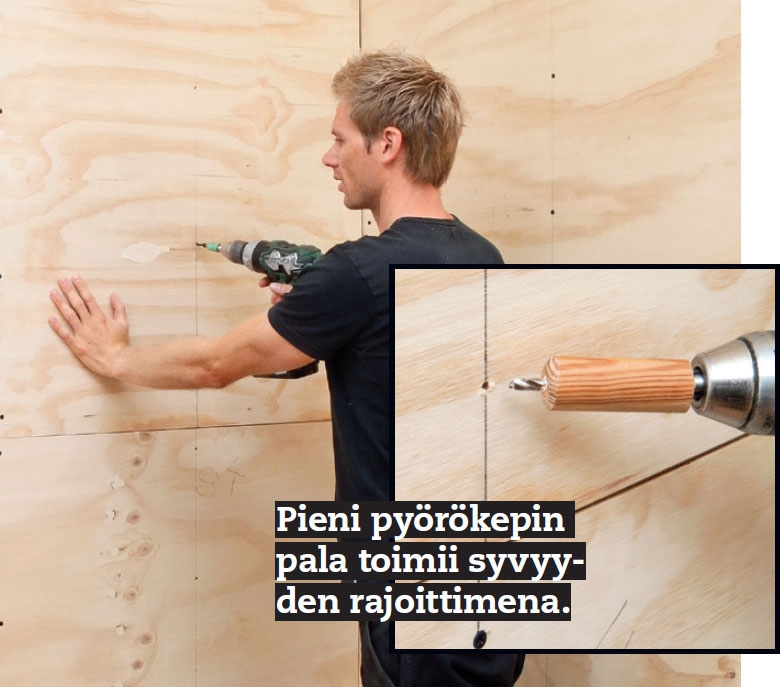

Levyt ruuvataan kiinni esiporat-tuihin reikiin niin, että ruuvien kannat uppoavat levyyn. Nosta levy paikalleen ja kiinnitä se väliaikaisesti parilla ruuvilla. Merkitse tolppien keskelle linja, poraa levyn läpi ja ruuvaa levy kiinni.
05
Höyrynsulku
3
Vaihe

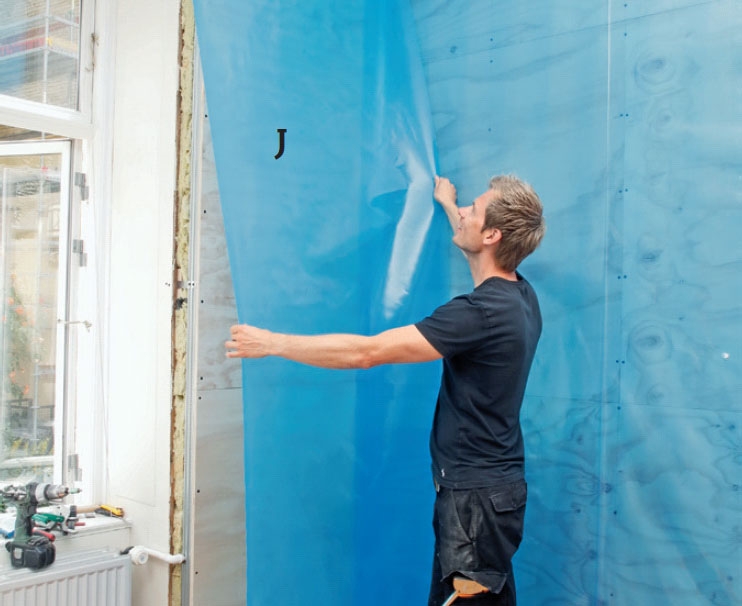

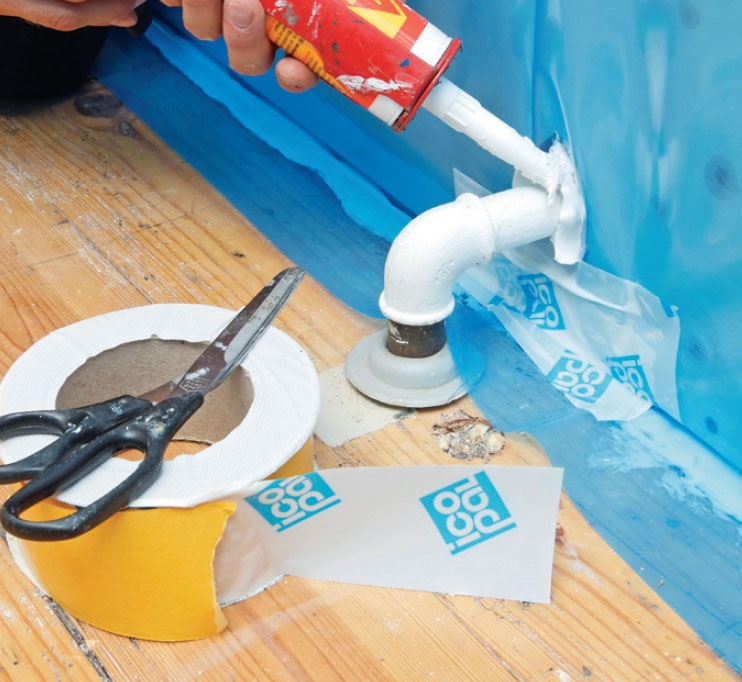

Höyrynsulku (J) kiinnitetään vanerilevyihin. Se leikataan kaistaleiksi, jotka ovat vähintään 10 cm huonekorkeutta pidempiä. Kaistaleet asennetaan vähintään 15 cm limityksin. Limitykset teipataan tarvittaessa.

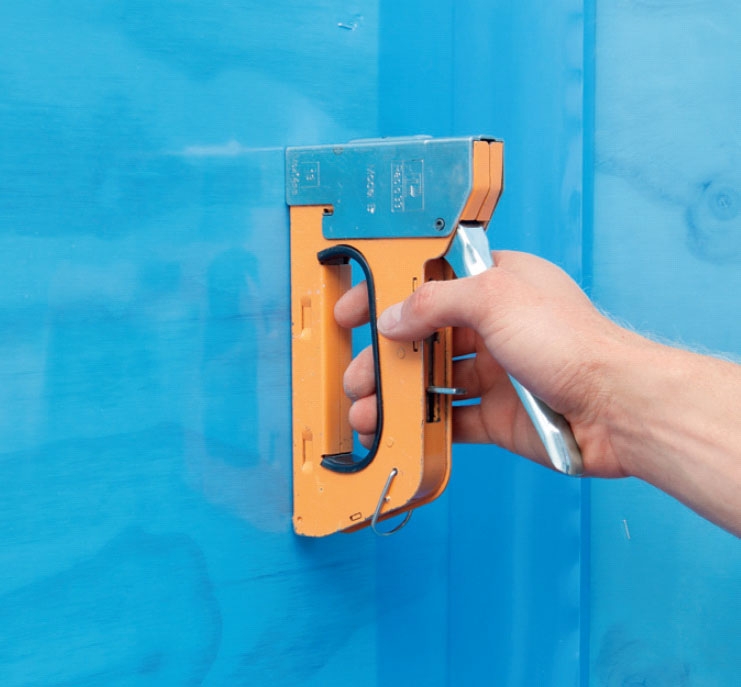

Höyrynsulku kiinnitetään vanerilevyihin sinkilöillä. Käytä naulainta - tai tätäkin nopeammin toimivaa sinkilävasaraa.
TÄRKEÄÄ! Käytä laadukasta höyrynsulkua, joka on vahva ja kestää vuosikausia.
06
Kipsilevyt
3
Vaihe

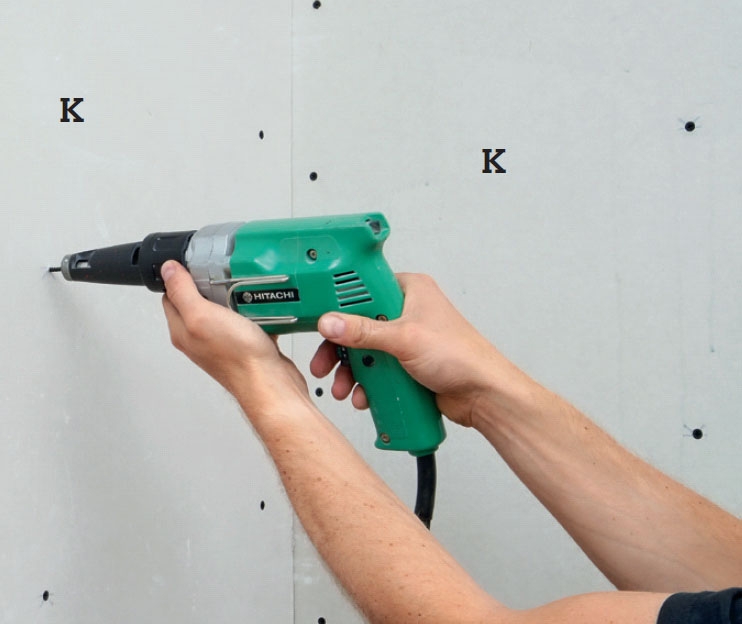

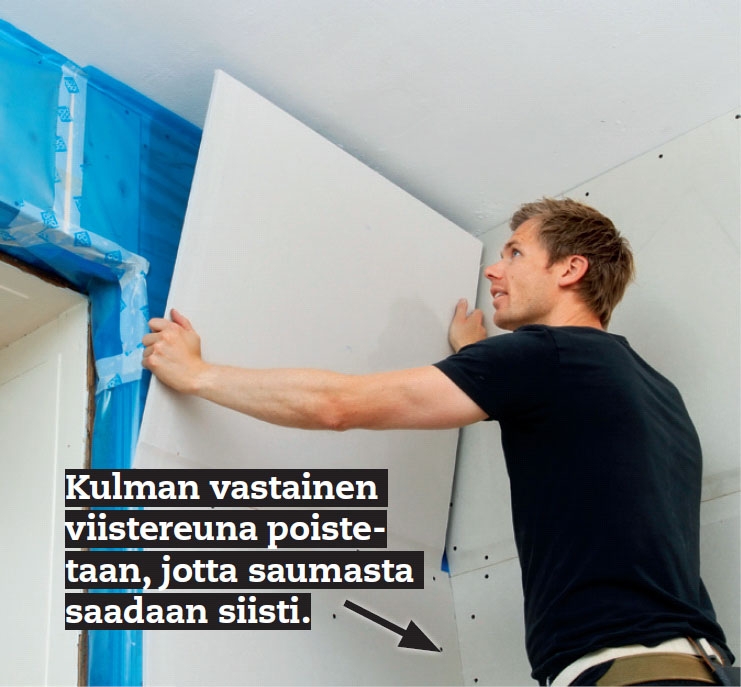

Nyt kipsilevyt (K) voidaan asentaa. Kipsilevyille tarkoitetulla syvyydenrajoit-timella varustettu ruuvinväännin on korvaa-maton, sillä ruuvienkannat upotetaan, mutta ne eivät saa rikkoa paperia. Sijoita ruuvit pit-killä sivuilla 20 cm:n, keskeltä 30 cm:n välein.
Levyt leikataan niin, että ne asettuvat tiiviisti: viillä paperi, taita levy terävän kulman yli ja viillä paperi toiselta puolelta. Tässä korkeassa seinässä edellisen rivin ylijäämälevy aloittaa seuraavan levyrivin, jotta vaakasaumat limittyvät.
07
Syvennyksen vaneri
2
Vaihe

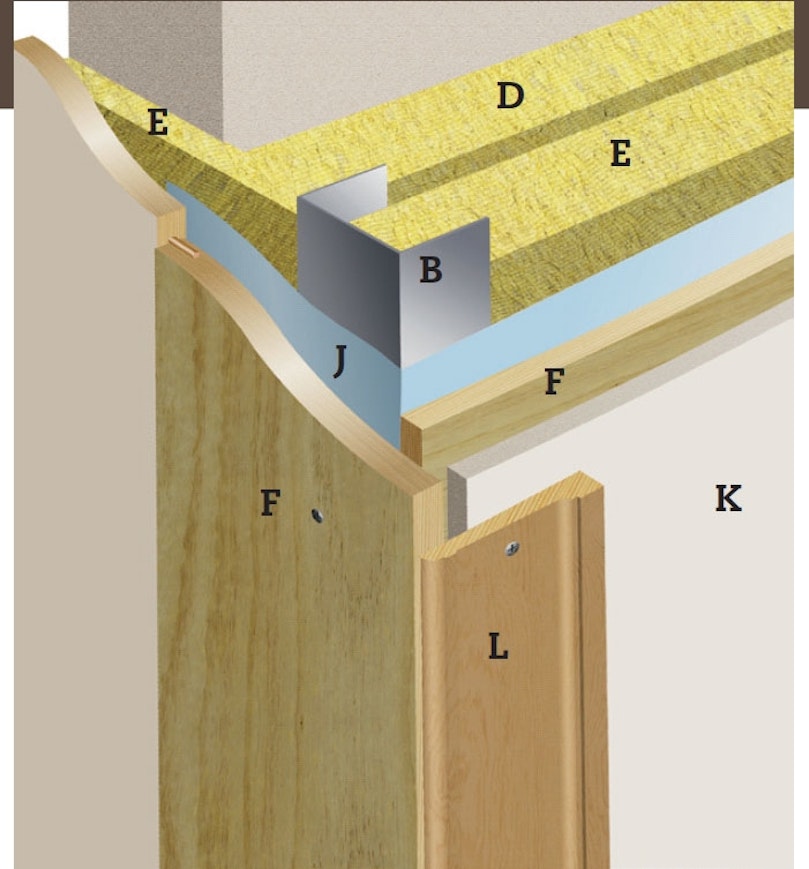

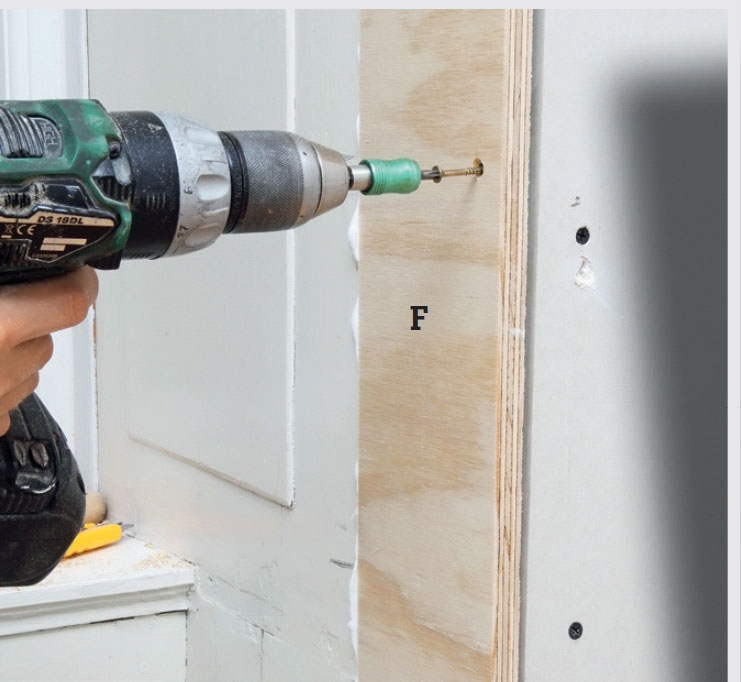

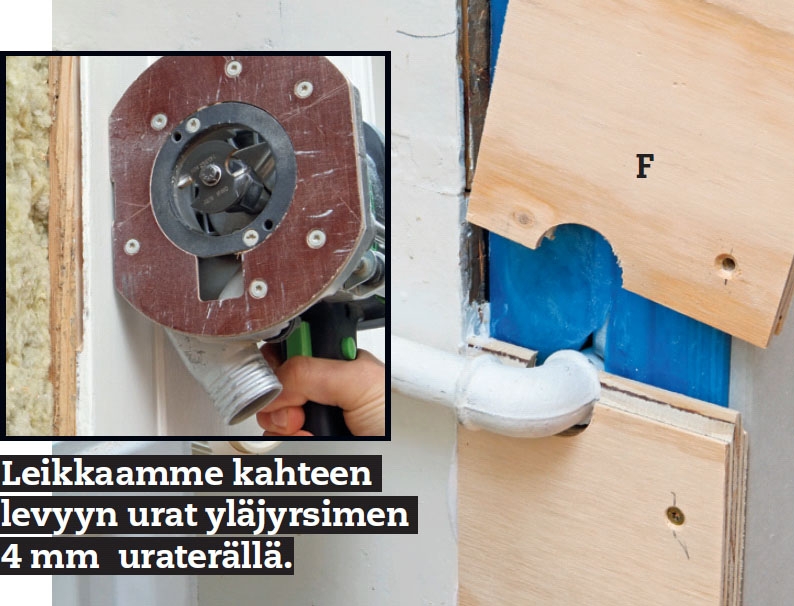

Seinästä on tullut paksumpi, joten ikkunasyvennystä laajennetaan vanerilla (F). Jotta vanha ja uusi levy voi-daan yhdistää, leikkaamme niihin urat ja yhdistämme levyt irtopontilla. Käytämme yläjyrsintä, mutta lamellikone käy yhtä hyvin.
08
Peitelistat ja paneelit
2
Vaihe

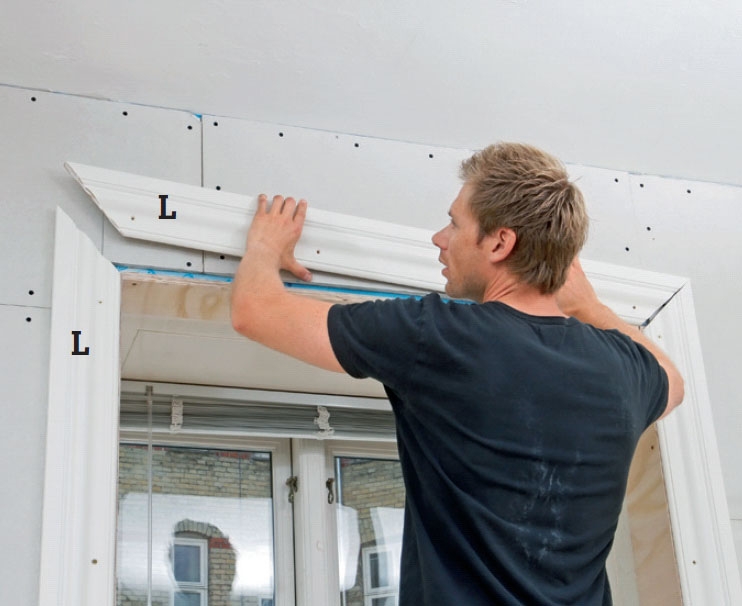

Kiinnitä peitelistat (L), kun olet laittanut uuden vaneripalan reunoihin liimaa. Liimaa myös yläosan jiiriliitokset.
VINKKI: Jos peitelistojen reunat tulevat suoraan kulmaan, voit tehdä ensin seinän valmiiksi.
09
Tasoittaminen
3
Vaihe

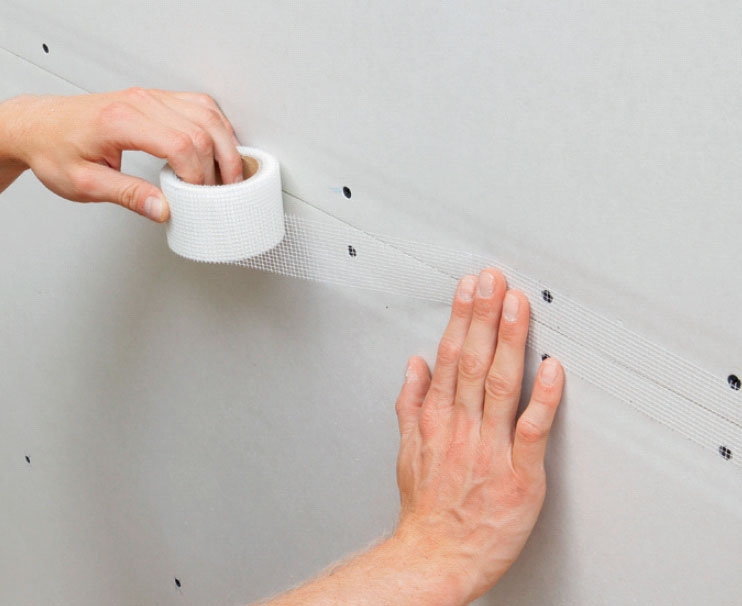

Kipsilevyjen saumat vahvistetaan ennen kuin ne tasoitetaan. Tottunut remontoija käyttää paperiteippiä, me muut itsestään kiinnittyvää vahviketeippiä, joilla vähemmän harjaantunut nikkari saa siistit ja vahvat saumaliitokset.

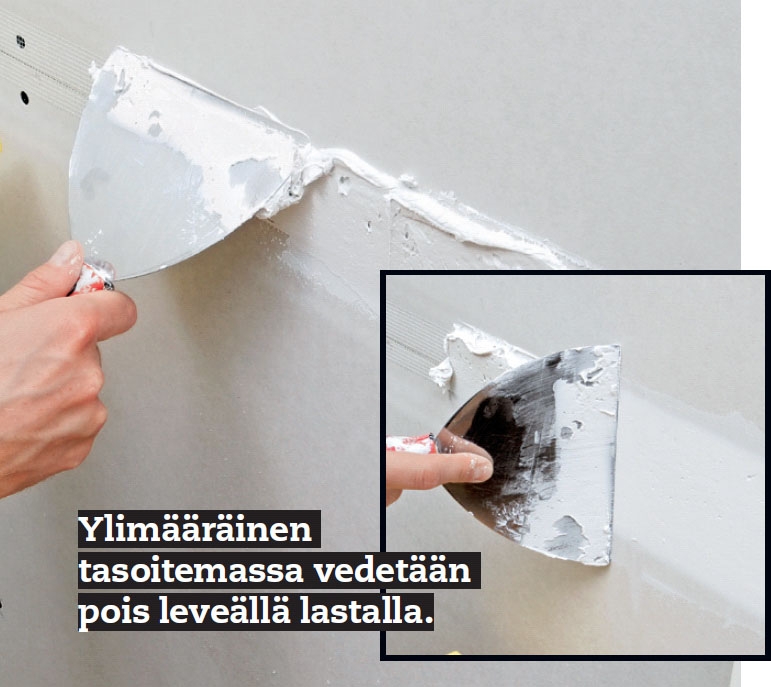

Laita liitoksiin reilusti tasoite-massaa ja paina sitä kunnolla levyjen välisiin rakoihin. Vedä massa sileäksi jäykällä, leveällä lastalla. Anna sen kovettua ja toista työ. Hio lopuksi ja maalaa - tarvittaessa vahvikevuodan päälle.
Materiaalit
- 45 mm kiskoja (A) (4 mm vaahtomuovilla)
- 45 mm tolppia (B ja C)
- 5 x 60 mm ruuveja kiskojen kiinnitykseen
- 6 ja 8 mm kiviseinätulppia (tarvitt.)
- Levyruuveja teräsrankojen kokoamiseen
- 45 mm mineraalivillaa (D ja E)
- 15 mm vanerilevyjä (F), 122 x 244 cm
- 35 mm kipsilevyruuveja, kipsi-teräskiinn.
- 50 x 50 mm kulmaprofiili (G)
- Akryylisaumamassaa (H)
- Höyrynsulku (J) ja höyrynsulkuteippiä
- 13 mm kipsilevyjä (K), leveys 90 cm
- 35 mm kipsilevyruuveja, kipsi-puukiinn.
- Profiilit ikkunasyvennystä varten (L)
- 4 mm vaneria ikkunasyven. varten (tarv.)
- Puusepänliimaa (tarv.)
- Kipsitasoitemassaa

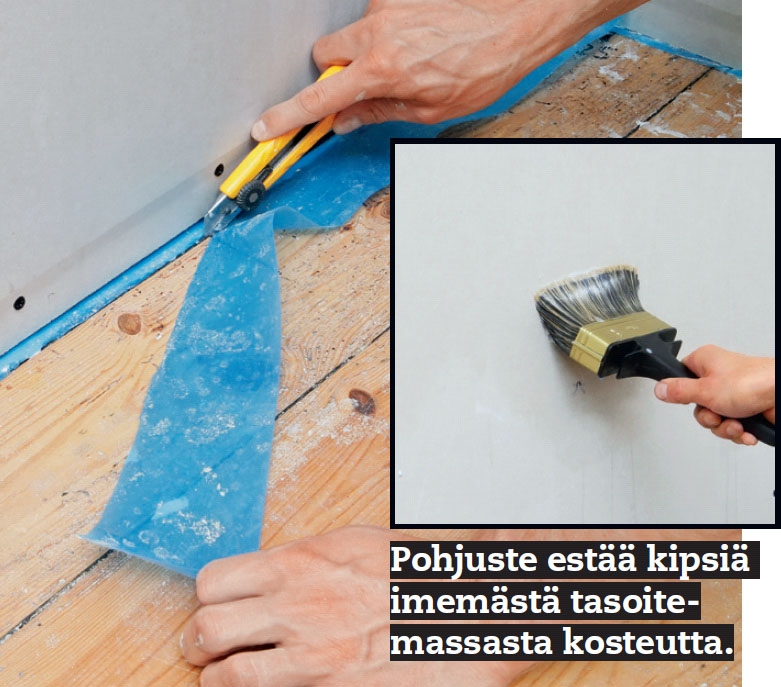

- Akryylipohjustetta
- Akryylimaalia seinäpinnoille
- Alkydimaalia paneeleita varten (tarv.)
Vie aikaa
2 seinää 15 m2:n huoneessa vie 7-8 päivää + kuivumisajat.
Hinta
Noin 40 €/seinäneliömetri
Vaikeusaste
Isot pinnat ovat helppoja, mutta ikkunasyvennykset vaativat sovittamista.
Piirustus

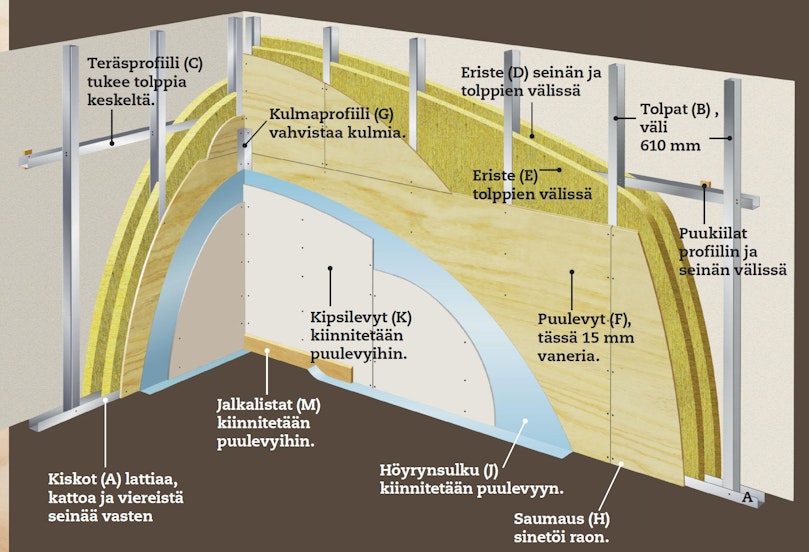

Väliseinä kipsistä ja puusta

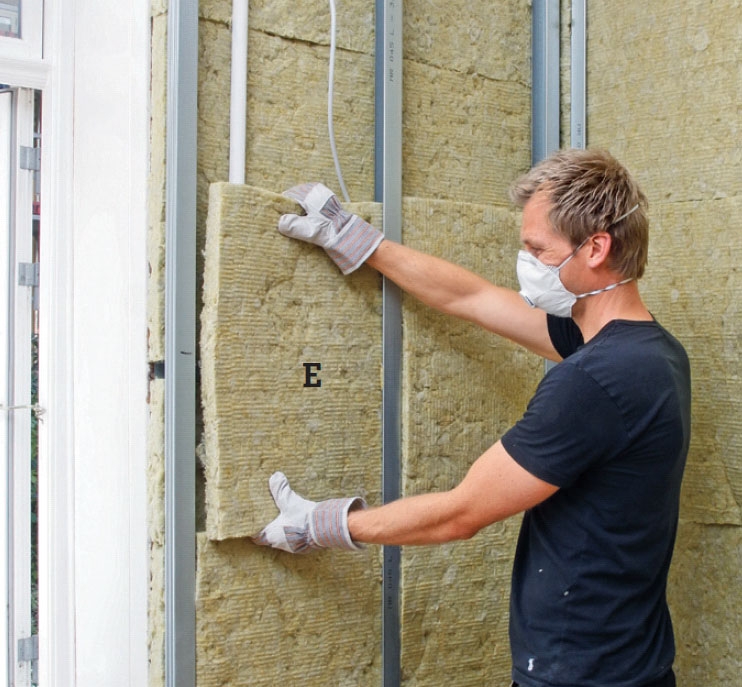

Väliseinä rakennetaan irti ulkoseinästä. Ranka koostuu kiskoista (A), jotka kiinnitetään lattiaan, kattoon ja tukiseinään, ja siihen yhdistetään pystytolpat (B). Tässä käytetään vaakarimoja (C), koska seinä on tavallista korkeampi. Asentamalla ranka 50 mm ulkoseinästä sisäänpäin se voidaan eristää kahdella kerroksella, ensin rangan taakse tulevalla kerrok-sella (D) ja sen jälkeen tolppien välisellä kerroksella (E). Näin ehkäistään kylmäsillat. Tolppien välinen etäisyys sovitetaan puulevyjen (F) mukaan niin, että levyjen pystyreunat saadaan tuettua. Tolppien väliin jää näin noin 600 mm. Levyjen vaakareunat kootaan urista ja ponteista, joten niitä ei tarvitse sen enempää tukea.
Höyrynsulku (J) asennetaan levykerrosten väliin, jolloin se saadaan hyvin tiiviisti ja suo-jaan. HUOM. Vain yksi höyrynsulkukerros koko rakenteeseen.
Kipsilevyt (K) ruuvataan kiinni vanerilevyyn, niitä ei tarvitse kiinnittää rankaan.
