Johdanto
Ohjeet
01
Sahaa ja poraa
6
Vaihe
Halkaise leveä lauta ja sahaa rimat sopiviksi pätkiksi. Poraa seuraavaksi rimoihin reiät. Suurin osa rei’istä porataan riman keskelle kaksi senttiä päästä, joten poraamiseen kannattaa tehdä sapluuna tai muu stoppari, jotta jokaisen reiän paikkaa ei tarvitse mitata erikseen.

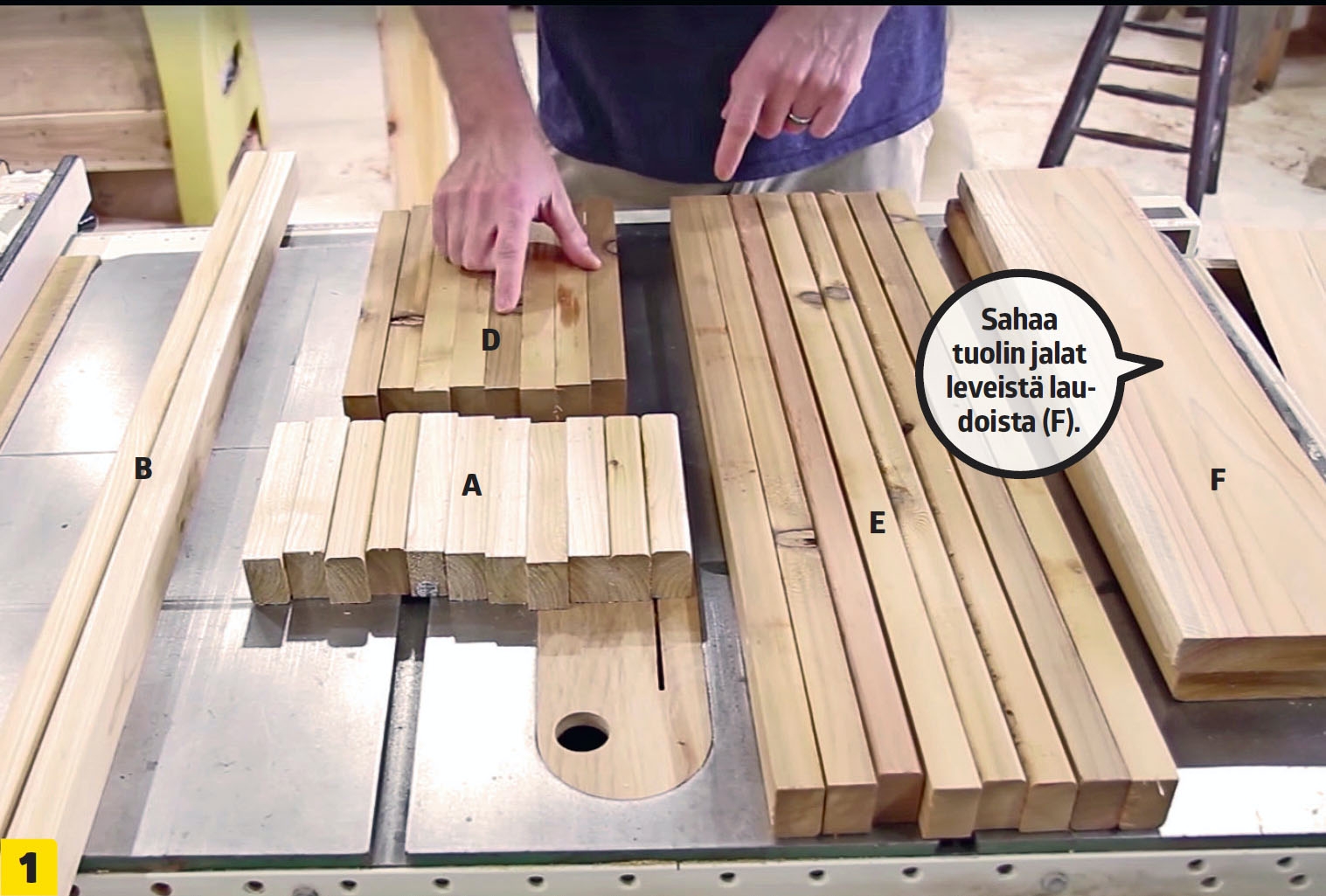

Sahaa kaikki osat A, B, C, D, E ja F. Tee osat (F) 120 milliä leveästä laudasta. Voit halutessasi tehdä myös tuolin takajalat samoista rimoista.

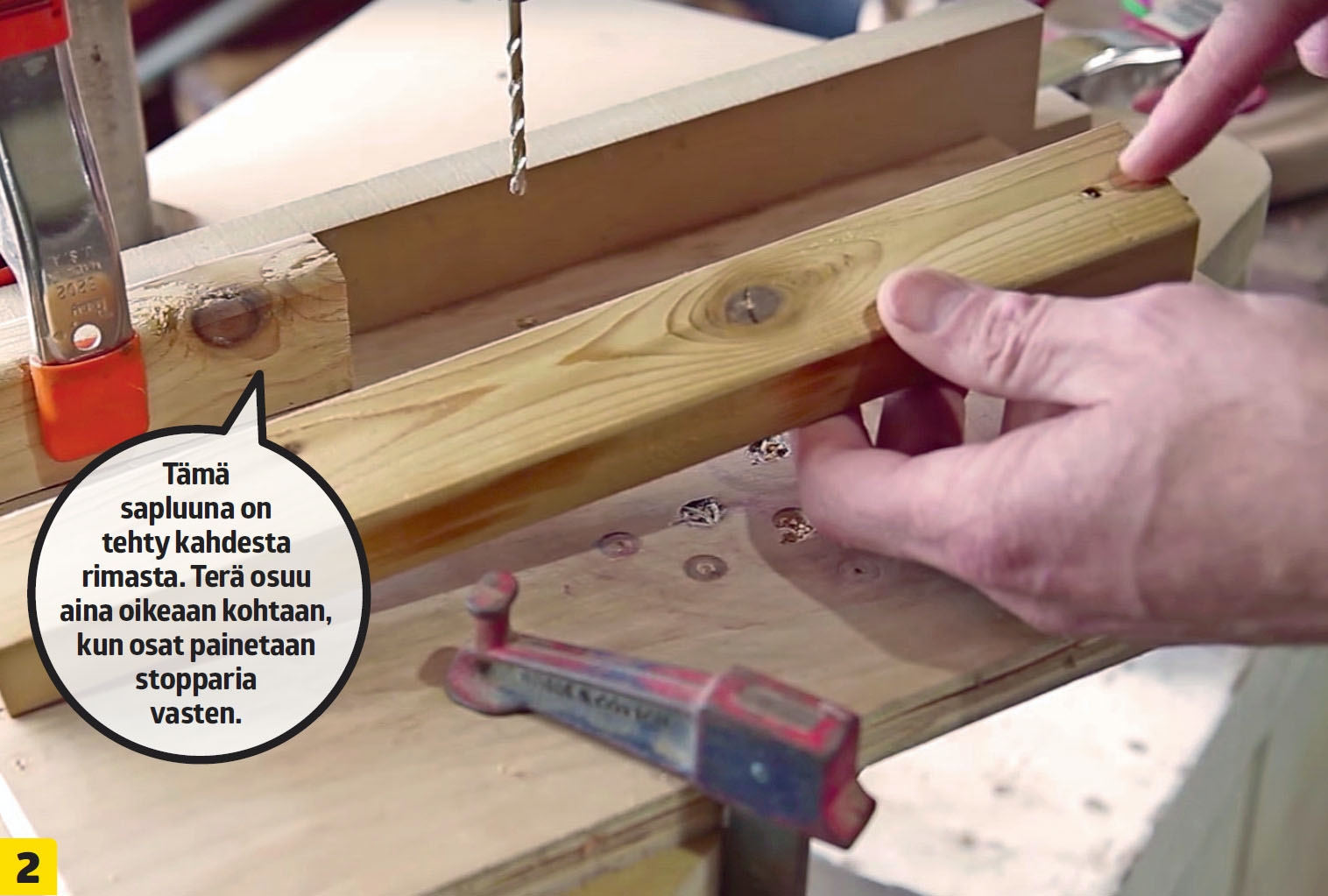

Poraa kaikkiin 29 rimaan kaksi reikää. Suurin osa rei’istä porataan rimojen keskelle kaksi senttiä päästä, joten poraamista var-ten kannattaa tehdä väliaikainen sapluuna tai stoppari. Stoppari on helppo rakentaa parista rimanpätkästä puristimien avulla. Stopparin avulla työ sujuu nopeasti, kun rimat voi asettaa helposti oikeaan kohtaan eikä reikien paikkaa tarvitse mitata joka kerta erikseen. Voit käyttää E-rimaa sapluu-nana, kun poraat reikiä pitkiin B-rimoihin. Älä poraa vielä tässä vaiheessa reikiä lautoihin (F).

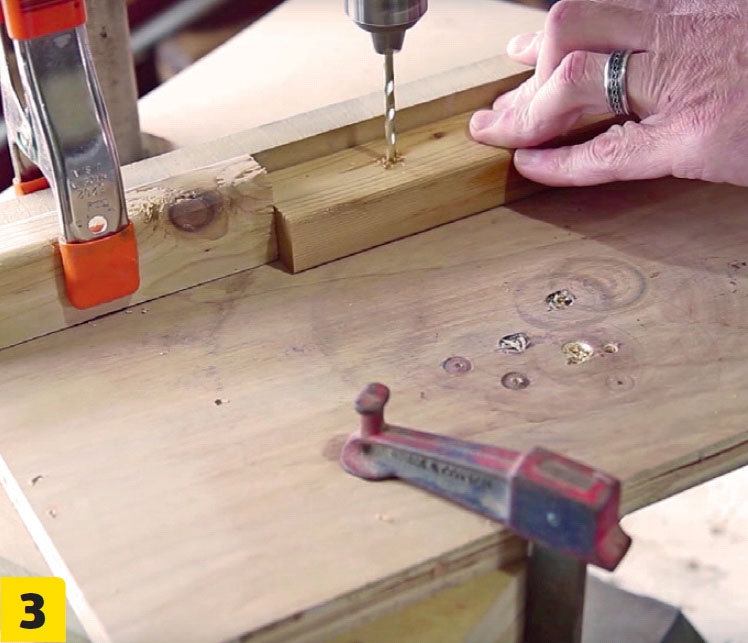

Poraa reiät pylväsporakoneella tai porakonetelineen avulla.

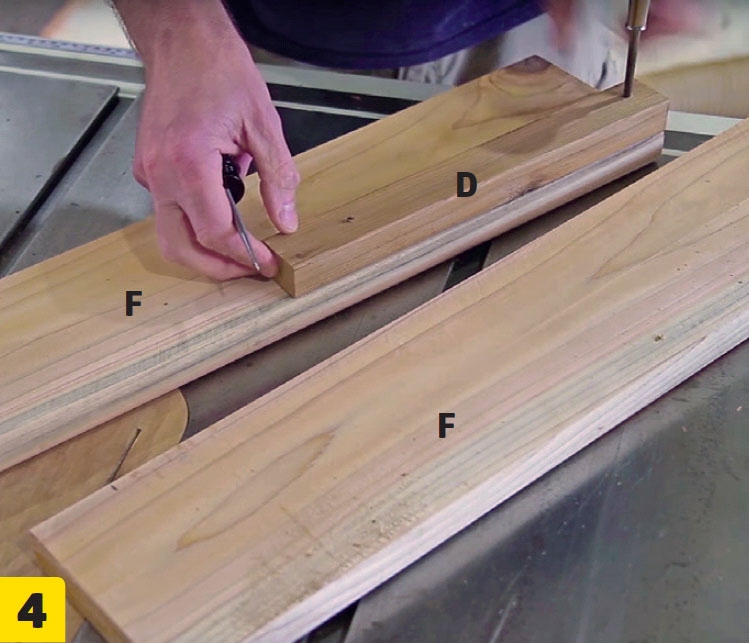

Lautojen (F) reiät on helpointa porata käyttämällä apuna rimaa (D). Aseta rima (D) laudan takanurkkaa vasten ja työnnä purasin tai kapea ruuvimeisseli reikien läpi. Sen jälkeen voit porata reiät merkkien kohdalle helposti ja nopeasti.

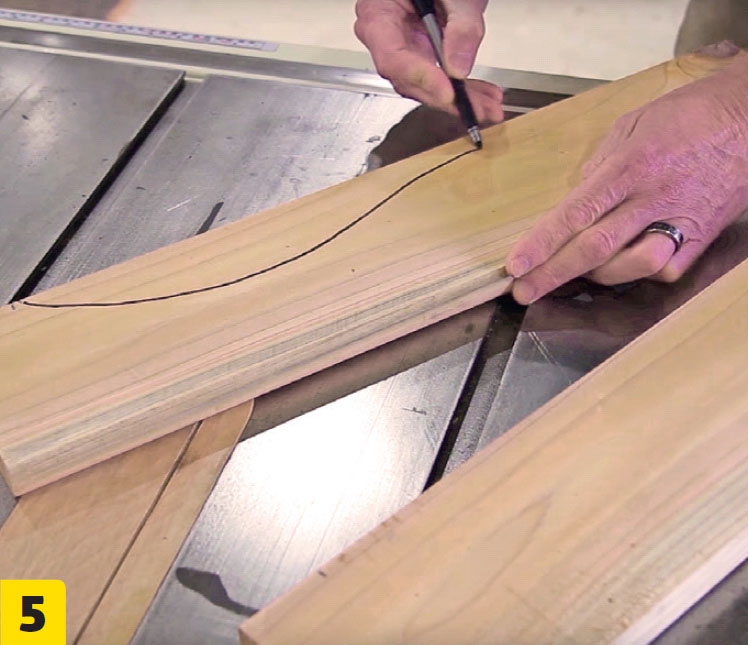

Muotoile jalat (F) makusi mukaan, mutta älä sahaa ruuvinreikien kohdalta. Tämän tuolin jalkoihin tehdään aaltomainen kuvio. Piirrä muoto toiseen jalkaan tussilla.

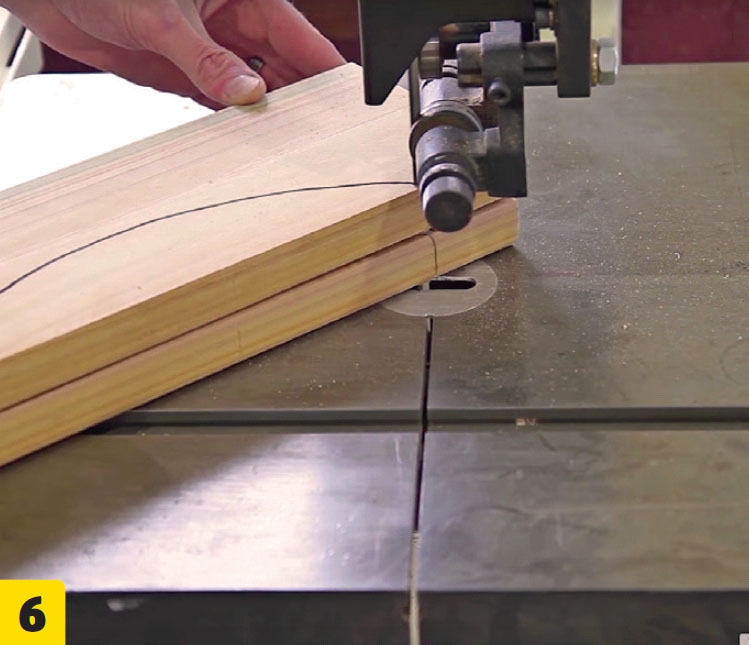

Aseta laudat (F) päällekkäin ja sahaa viivaa pitkin. Vannesahalla on helppo sahata tarkkoja kaaria, mutta voit muotoilla jalat myös pistosahalla. Laudat kannattaa kiinnittää yhteen kaksipuoleisella teipillä sahaamisen ajaksi, jotta ne pysyvät samalla kohdalla. Hio reunat ja nurkat sileiksi hioma-paperilla.
02
Yhdistä osat
5
Vaihe
Seuraavaksi on aika kiinnittää rimat ja laudat toisiinsa. Yhdistämiseen käyte-tään 6 milliä paksuja kierretankoja, jotka työnnetään rimoissa olevien reikien läpi ja kiinnitetään aluslevyjen ja muuterien avulla.

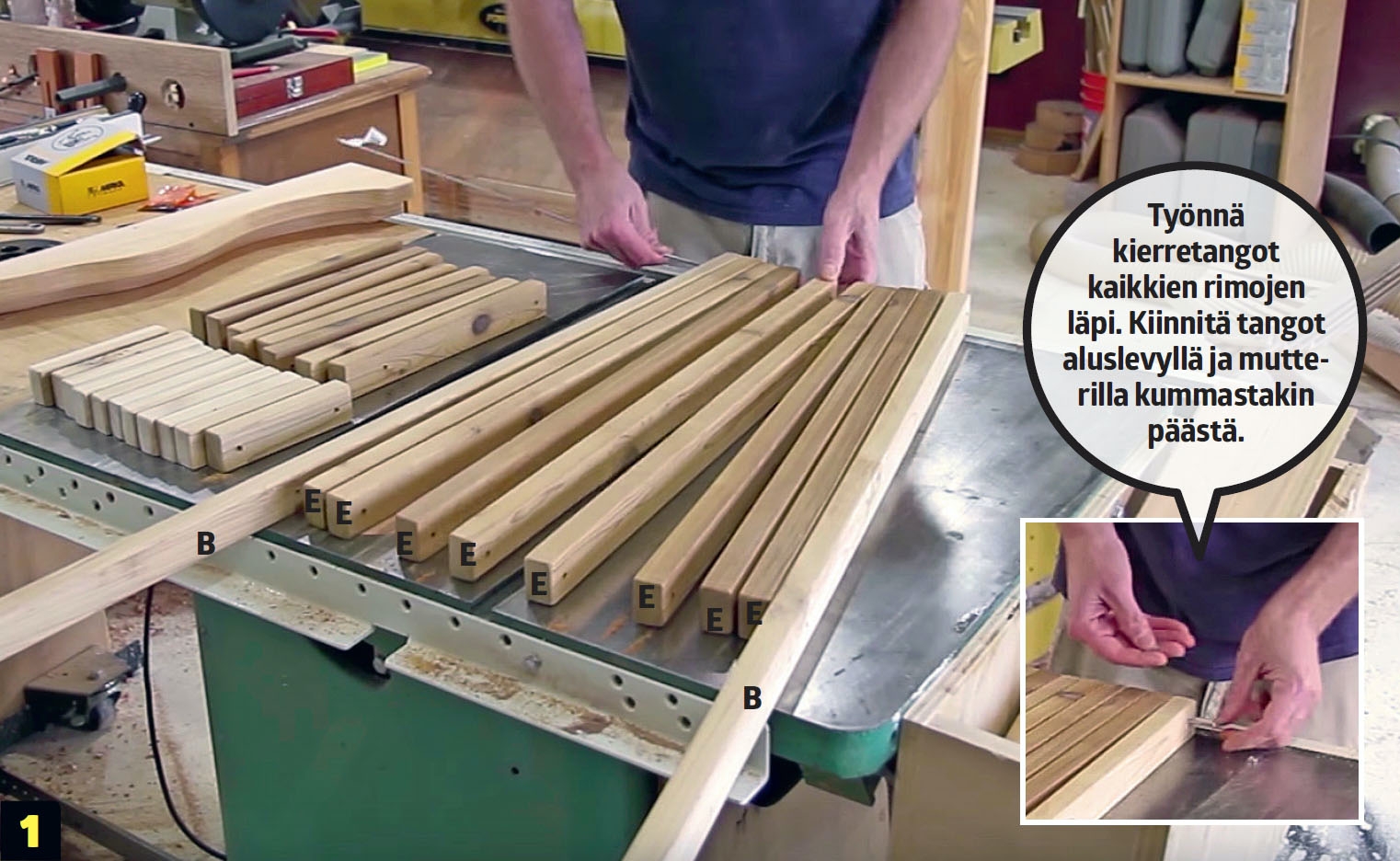

Asettele selkänojan rimat (E) ja pitkät jalkaosat (B) kuvassa näkyvällä tavalla. Työnnä ensimmäinen kierretanko selkä nojan yläosan reikien läpi.
Levitä rimoja (E) alhaalta ja aseta lyhyet Arimat niiden väliin. Ruuvaa pari mutteria kierretangon toiseen päähän ja väännä kierretanko reikien läpi porakoneen avulla. Muista käyttää kuulosuojaimia, sillä rimat vinkuvat ja kitisevät julmetusti, kun tanko pyörii rei’issä!

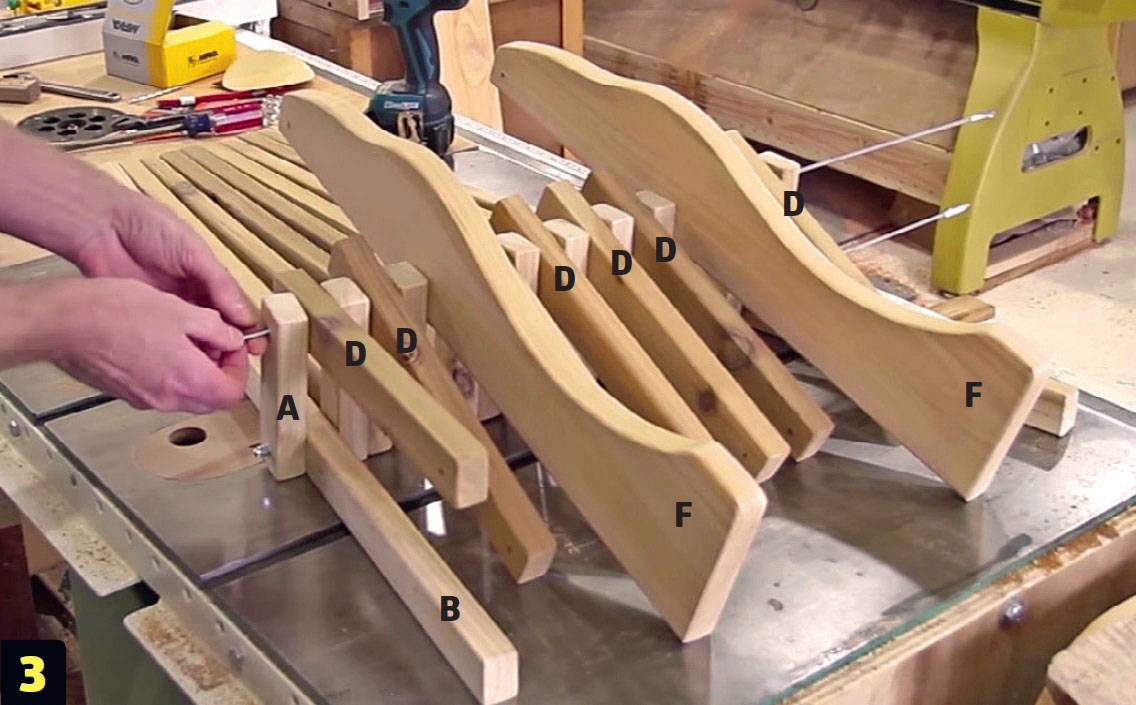

Käännä A-rimat ylöspäin ja aseta Drimat ja Flaudat niiden väliin kuvassa näkyvällä tavalla. Väännä kolmas kierre tanko reikien läpi mutterin ja porakoneen avulla samalla tavalla kuin aiemmat. Väännä lopuksi neljäs kierretanko istuimen rimojen läpi.

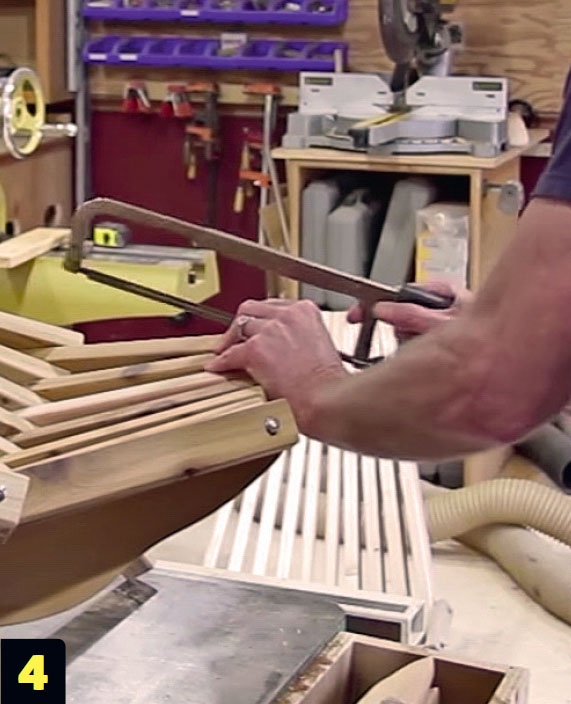

Sahaa kierretangot poikki, kun olet koonnut tuolin valmiiksi. Kierretangot kannattaa katkaista rautasahalla, sillä kulmahiomakoneesta lähtevä kipinäsuihku voi polttaa tuolin mustaksi.

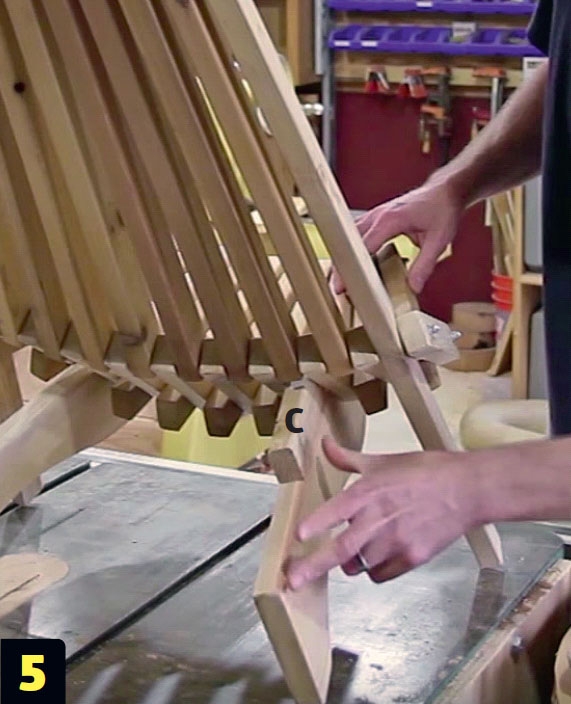

Käännä tuoli ympäri ja asenna viimeiset osat (C). Ne vakauttavat tuolin rakenteen. Öljyä tuoli lopuksi.
Materiaalit
- 45x120 mm ympärihöylätty lauta, noin 5 metriä
- 33x120 mm ympärihöylätty lauta, noin 2 metriä
- 6 mm kierretankoa, n. metri
- 8x6 mm muttereita
- 8x6 mm aluslevyjä
Erikoistyökalut
- Pöytäsirkkeli
Vie aikaa
4 tuntia.
Hinta
Noin 30 euroa.
Vaikeusaste
Osien sahaaminen ja ruuvinreikien poraaminen on työn vaikein osuus. Tuolin kokoaminen on helppoa.
Piirustus
Lähes kaikki Kentucky-taittotuolin osat tehdään kapeista rimoista. Tämä tuolin rakentamiseen käytettiin leveästä laudasta halkaistuja 38x27 millin rimoja. Voit tehdä rimat esimerkiksi 45x120 millin ympäri-höyläytystä laudasta, josta tulee neljä noin 28 milliä leveää rimaa.
3D-malli
Video

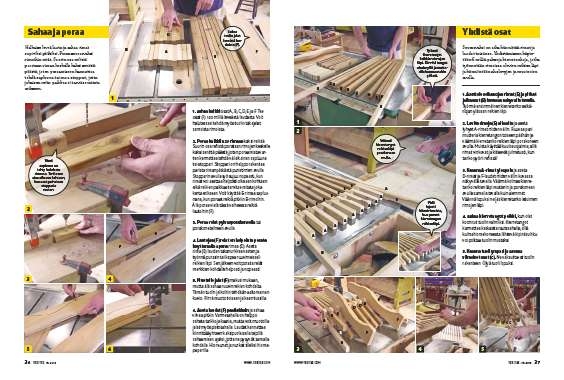

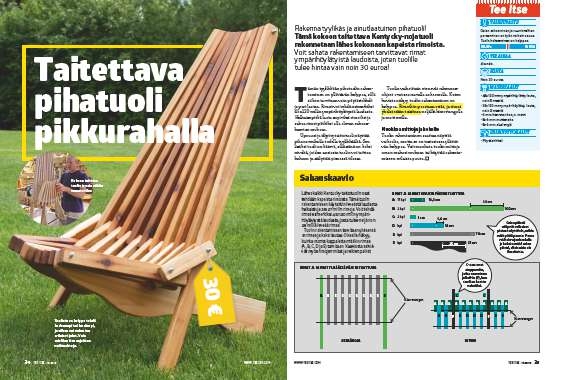

Lehtiversio
Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
