Tyylikäs penkki vain 80 eurolla

Tämä penkki näyttää ylelliseltä, mutta sen materiaalit maksavat vain 80 euroa. Penkki on helppo rakentaa kolmen aputyökalun avulla, jotka voi tehdä itse ja säilyttää tulevia projekteja varten.

Vaikeusaste
Vie aikaa
1 päivä
Hinta
80 euroa

Johdanto

Näissä tee se itse -ohjeissa näytetään, miten rakennat tyylikkään penkin. Rakentaminen on yllättävän helppoa oikeilla työkaluilla.

Näytämme, miten:

  • sahaat lankut jiiriin
  • teet reiät tulpille ja kierretangoille
  • yhdistät jalat ja istuinlankut
  • yhdistät osat kierretangoilla

Ohjeet

01
Sahaa lankkujen päät vinoiksi 4 Vaihe

Penkki rakennetaan seitsemästä 240 sentin pituisesta lankusta. Sahaa aluksi jokaisesta lankusta 90 sentin pätkät, joista tulee penkin jalat. Katkaise jokainen pätkä keskeltä 45 asteen kulmassa, jotta saat 14 lankunpätkää, jotka ovat noin 48 senttiä pitkiä. Sahaa jalkojen alapäät suoriksi lyhentämällä niitä 3 senttiä.

1

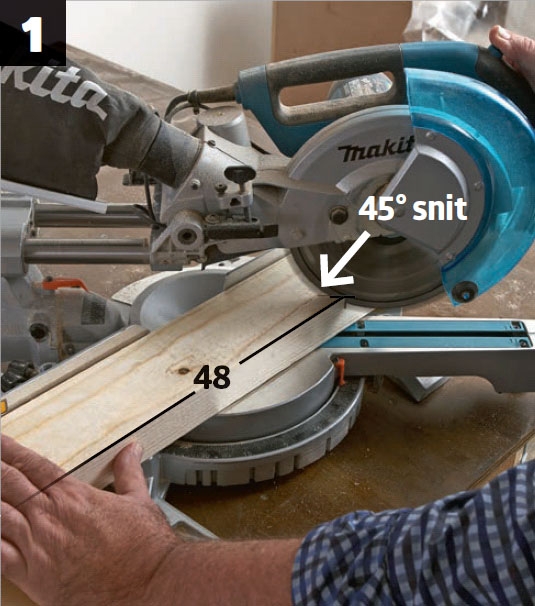

Sahaa lankut poikki 45 asteen kulmassa. Molemmista pätkistä tulee 48 senttiä pitkiä terävästä päästä mitattuna.

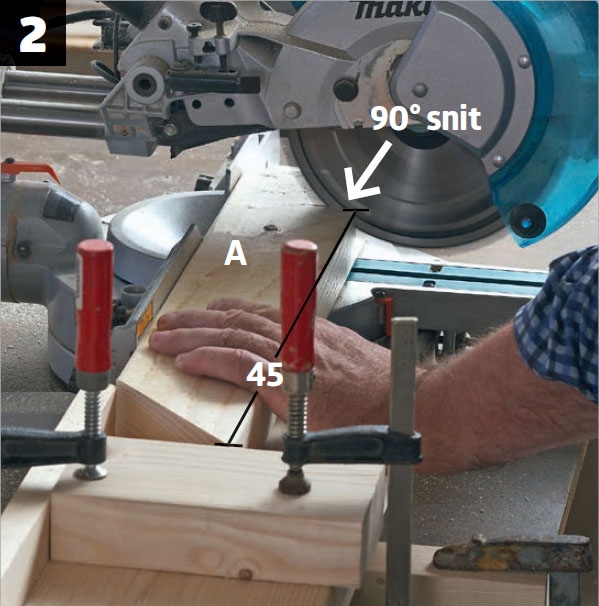

2

Sahaa jalat (A) oikean pituisiksi. Säädä pituusrajoitin siten, että terävästä kulmasta sirkkelin terään on täsmälleen 45 senttiä. Sahaa lankut poikki suorassa kulmassa.

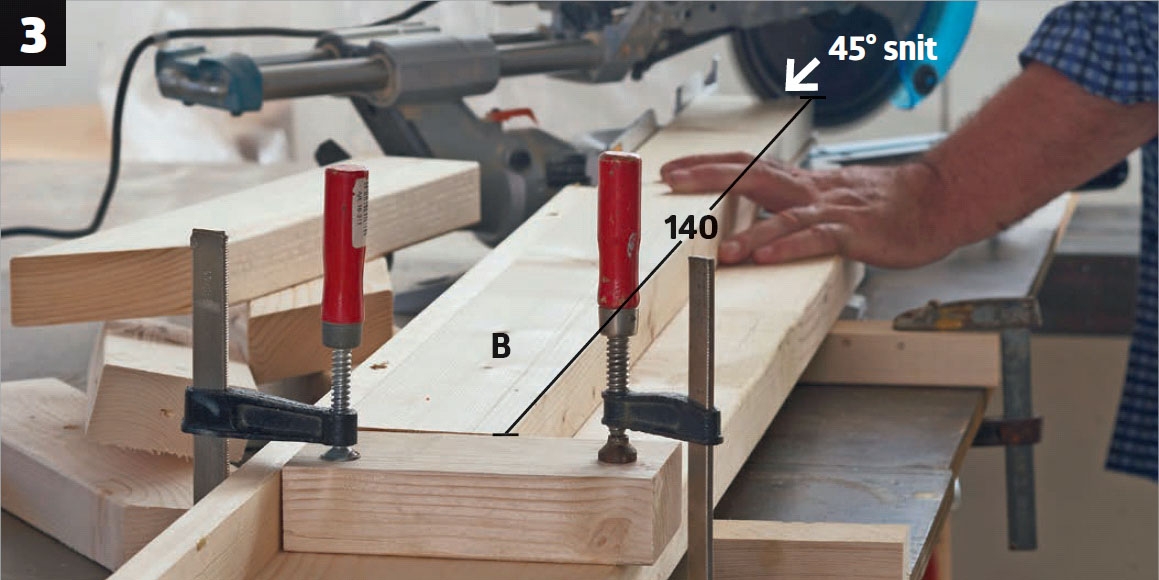

3

Sahaa istuinlankut (B). Sahaa lankkujen molemmat päät 45 asteen kulmassa. Lankun pituus on 145 senttiä kärjestä kärkeen.

APUTYÖKALU: Pöydänjatke on samalla tasolla sirkkelin kanssa. Lankkuun on kiinnitetty yksinkertainen pituusrajoitin.

02
Reiät ruuveille ja tulpille 4 Vaihe

Penkki kootaan seitsemästä elementistä (jalat+istuinlankku) 5x100 millin ruuveilla ja vedenkestävällä liimalla. Ruuvien reiät peitetään siististi 16 millin pyörölistasta sahatuilla tulpilla. Pylväsporakoneella rei’istä tulee oikean syvyiset.

1

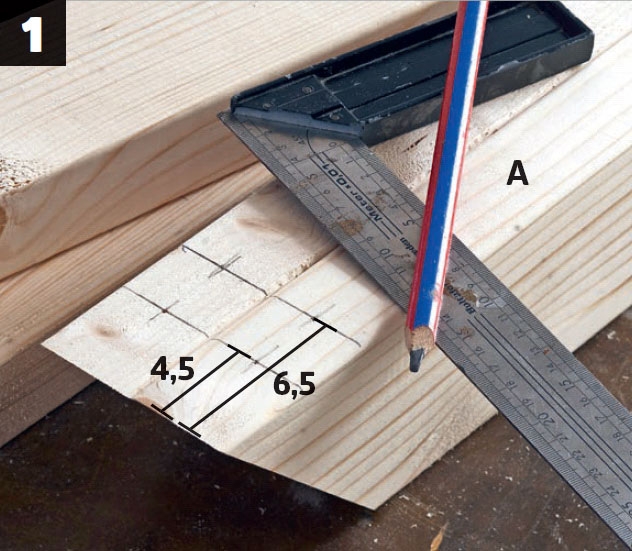

Merkitse ruuvien ja tulppien paikat. Ensimmäinen reikä on jalan (A) keskellä 45 milliä jalan päästä. Toinen reikä on 65 millin päässä.

2

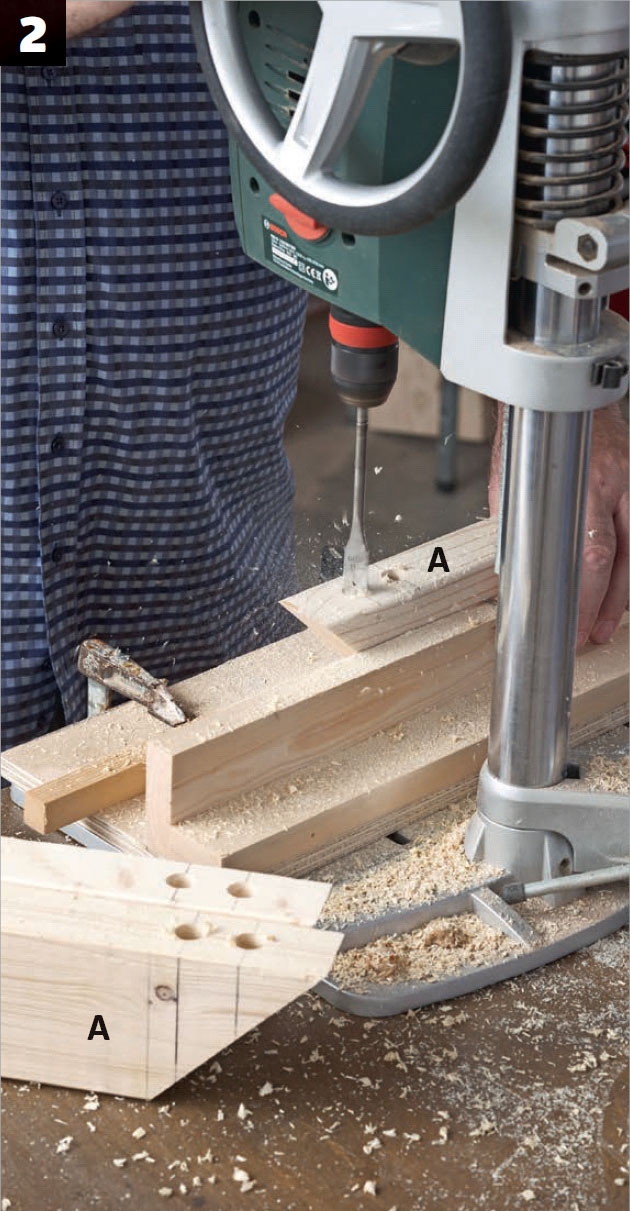

Työnnä jalka (A) porausohjaimeen. Kohdista ohjain sitä, että terä on merkin kohdalla. Käytä 16 millin terää. Tee ulommasta reiästä 15 milliä syvä ja sisemmästä reiästä 35 milliä syvä.

3

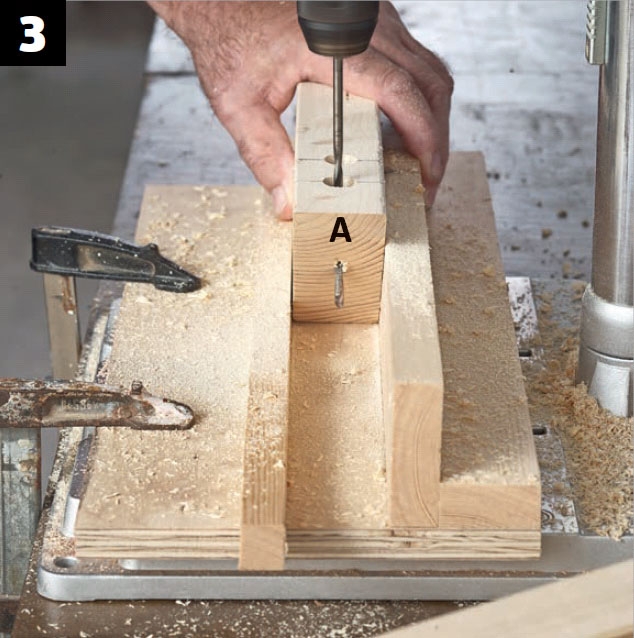

Poraa molempien kolojen läpi reiät 5 millin terällä, jotta osien kiinnitys-ruuvit eivät halkaise puuta.

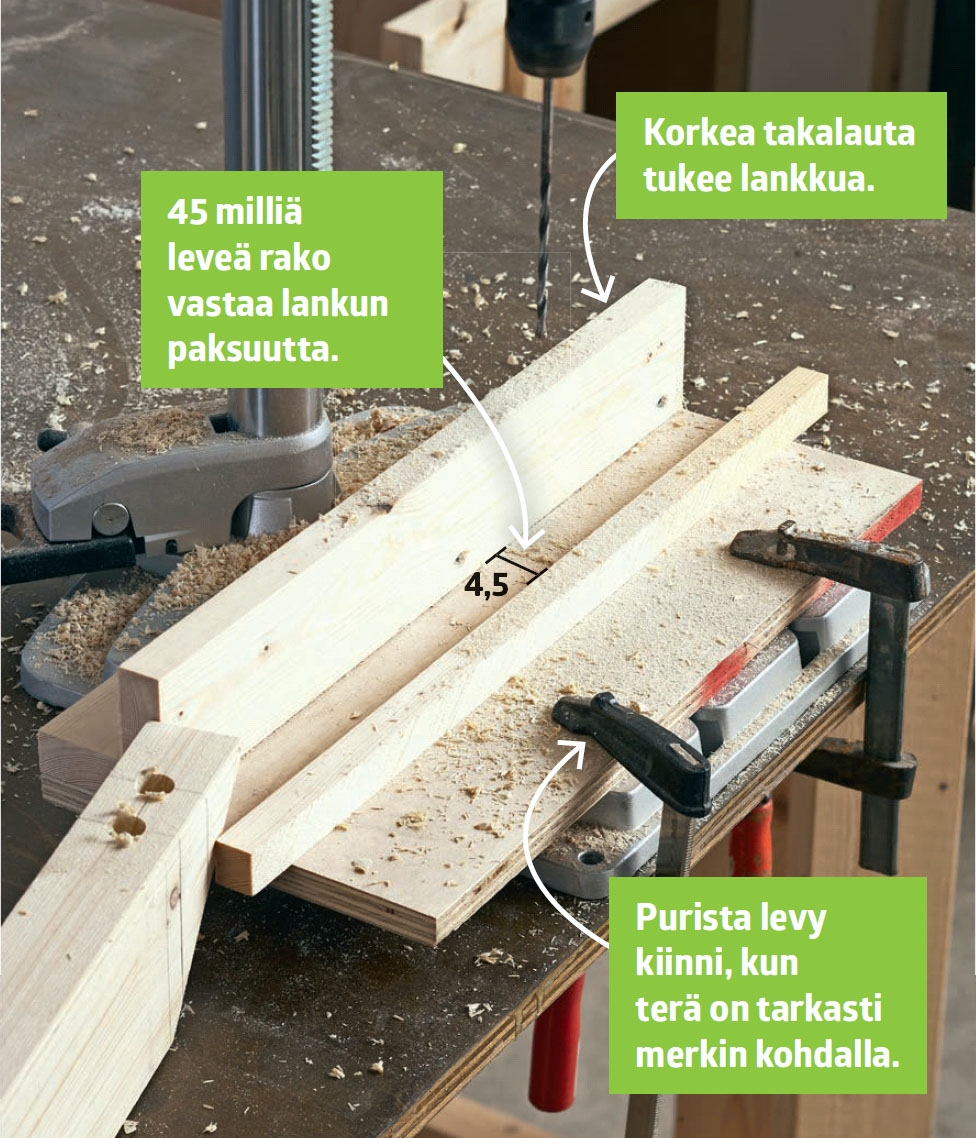

APUTYÖKALU: Porausohjain tehdään rimasta ja laudasta, jotka ruuvataan kiinni levyyn siten, että lankku mahtuu juuri ja juuri niiden väliin.

03
Kierretankojen reiät 3 Vaihe

Penkin osat yhdistetään toisiinsa 10 milliä paksuilla kierretangoilla. Sekä jalkoihin (A) että istuinlankkuihin (B) porataan reiät 11 millin terällä. Reikien pitää osua tarkasti kohdilleen, joten poraamiseen käytetään pylväsporakonetta. Merkitse reikien paikat yhden osan kumpaankin jalkaan ja istuinlankkuun. Kohdista ohjain ja poraa loput reiät sarjatyönä.

1

Poraa reiät jalkoihin (A). Reiän pitää olla jalan keskellä 22,5 senttiä pohjasta ja 4,75 senttiä reunasta. Kohdista porausohjain oikein ja aseta kaikki osat samoin päin.

2

Poraa istuinlankkuihin (B) kolme reikää. Kohdista reiät lankun keskelle ja esimerkiksi 10 senttiä kummastakin päästä. Säädä porausohjain siten, että voit porata reiät helposti kääntämällä lankut ympäri. Keskireikä porataan ilman pituusrajoitinta, mutta poraus­ ohjainta voi käyttää kummankin pään reikien poraamiseen.

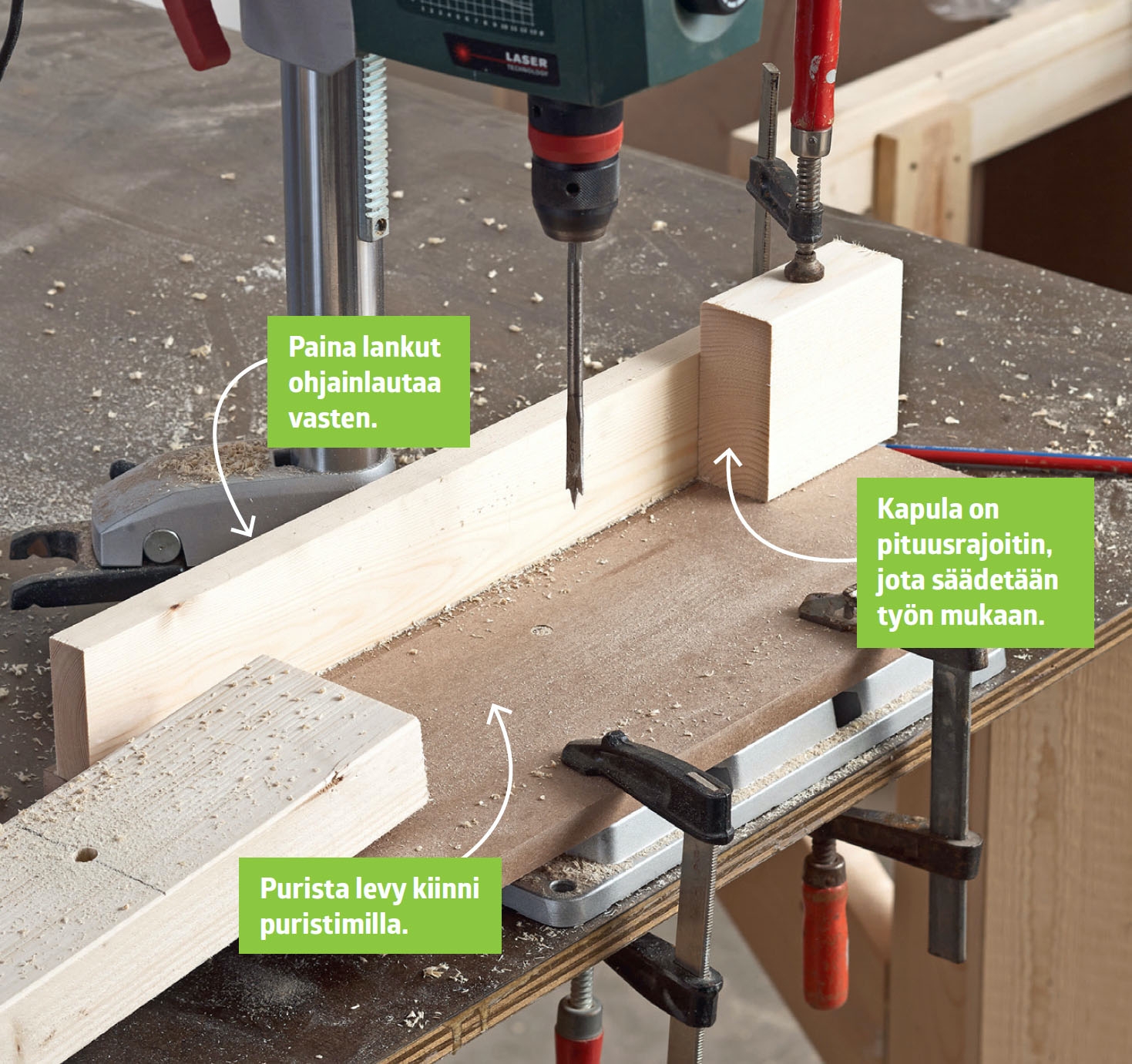

APUTYÖKALU: Porausohjain koostuu pienestä levynpalasta, jossa on reunalauta ja pituusrajottimena toimiva pieni kapula.

04
Jalkojen liittäminen istuinlankkuihin 6 Vaihe

Nyt jalat (A) ja istuinlankut (B) yhdistetään seitsemäksi elementiksi. Osien päät on sahattu 45 asteen kulmassa, ja ne kiinnitetään toisiinsa liimalla ja ruuveilla.

Lopuksi reiät peitetään pienillä pyörölistanpätkillä, joiden halkaisija on 16 milliä.

Liiman pitää olla vedenkestävää (luokka D3 tai D4). Ruuvit ovat ruostumattomia A4-ruuveja, joiden koko on 5x100 milliä.

1

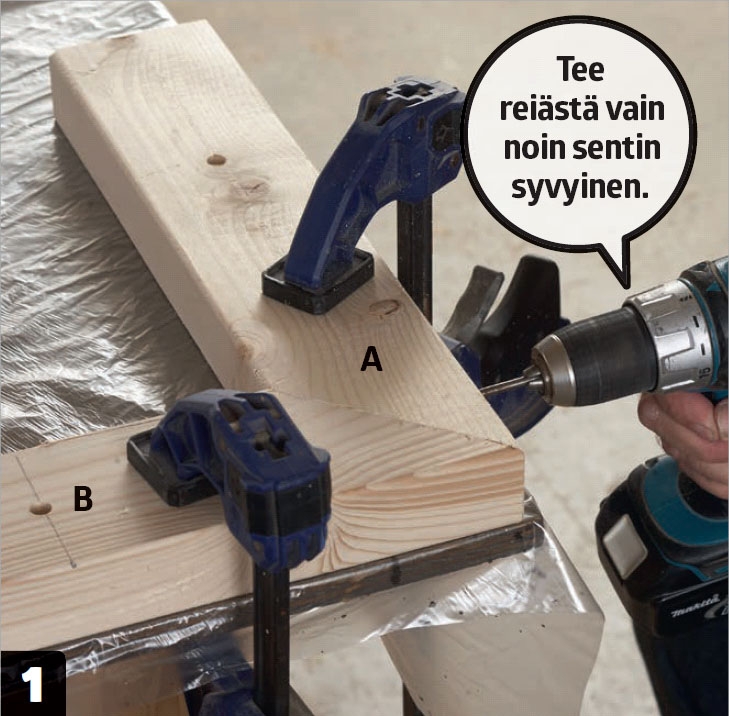

Poraa reikä. Paina osien päät vastakkain ja kiinnitä ne puristimilla työpöytään. Poraa 5 millin terällä aiemmin porattujen reikien läpi jaloista (A) istuinlankkuun (B).

2

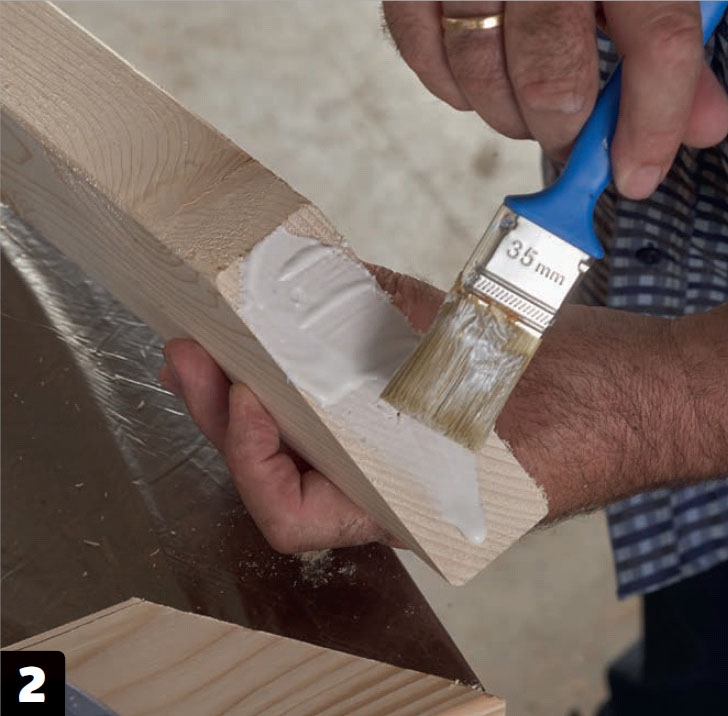

Levitä pinnoille polyuretaaniliimaa. Levitä liima pensselillä tasaiseksi ja tarpeeksi paksuksi kerrokseksi.

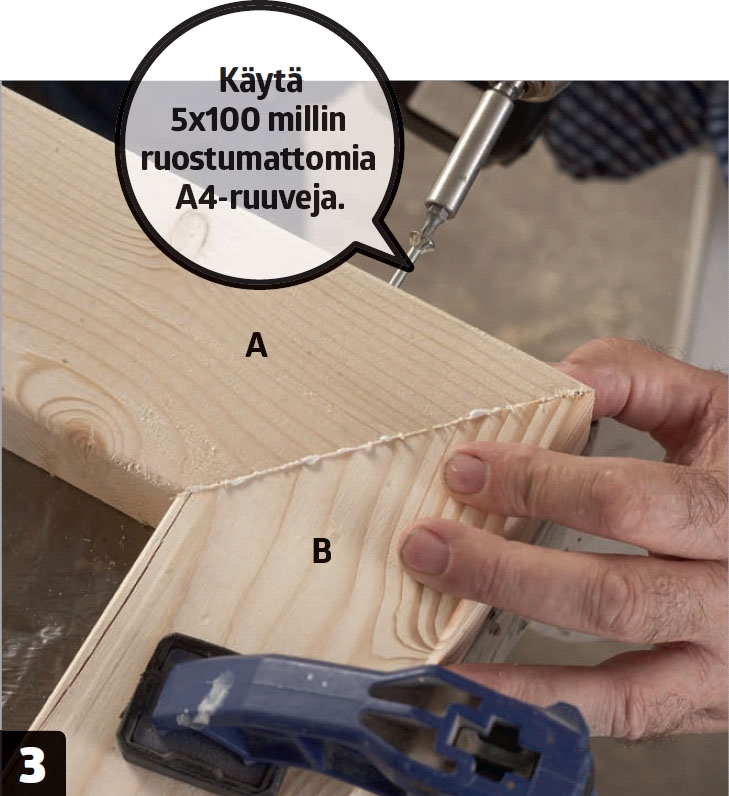

3

Asenna ruuvit. Ruuvit vetävät osat tiukasti toisiaan vasten. Kiristä ruuveja vuorotellen, jotta osat eivät mene toistensa ohi. Liima tihkuu saumasta, kun se on tarpeeksi tiivis.

4

Paina tulpat reikiin. Levitä tulppiin liimaa ja lyö ne reikiin siten, että ne jäävät puoli milliä pinnan yläpuolelle.

5

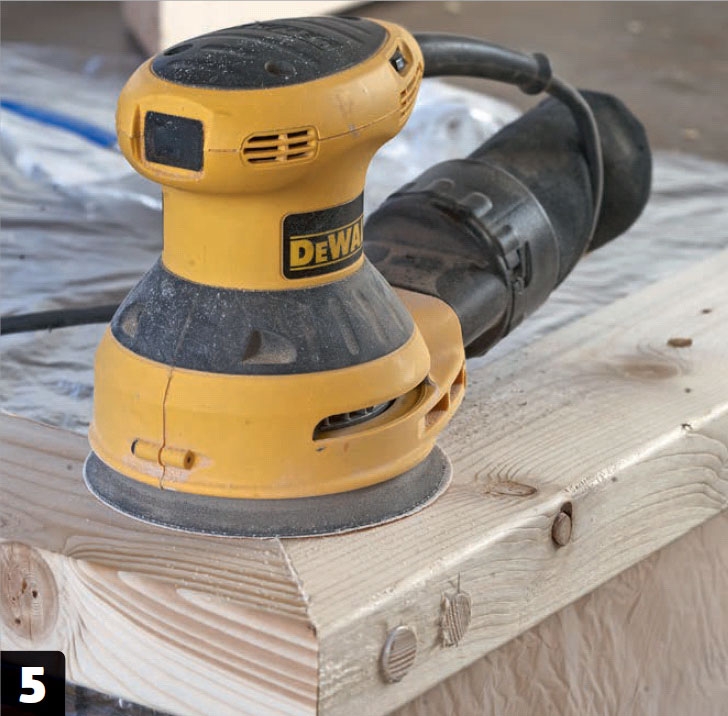

Hio saumat ja tulpat, kun liima on kuivunut muutaman tunnin ajan. Jyväkoon 120 hiomapaperi on sopivan karkeaa.

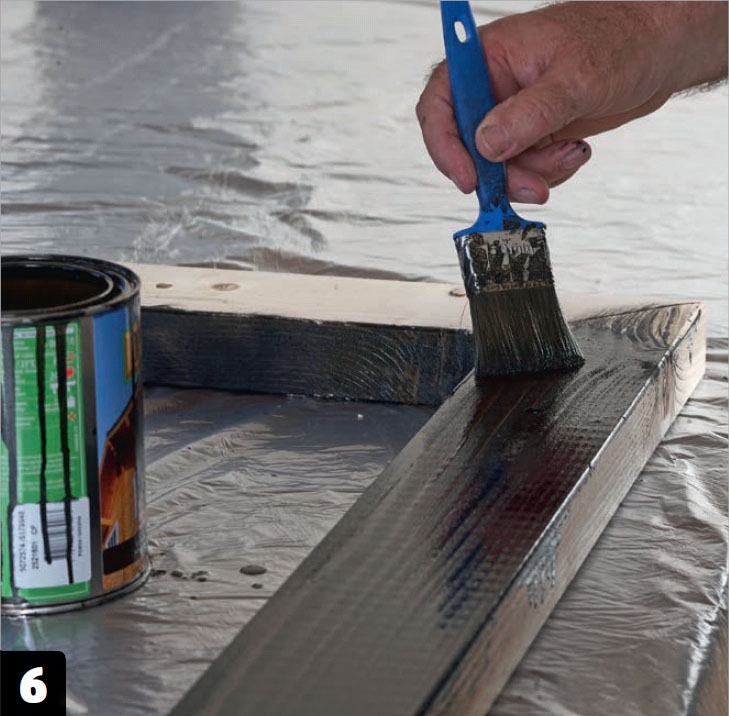

6

Maalaa kaikki osat ennen yhdistämistä. Levitä aluksi väritöntä pohjustusöljyä ja sen jälkeen läpinäkyvää kuullotetta. Suojaa puun päät erityisen huolellisesti, jotta ne eivät ime vettä.

05
Käytä kierretankoja 2 Vaihe

Lopuksi on aika yhdistää osat. Se tehdään 10 milliä paksuilla kierretangoilla ja muttereilla, jotka pitävät osat tiukasti yhdessä ja sopivat penkin tyyliin.

Aluksi kierretankoihin kiinni-tetään lukkomutterit ja aluslevyt. Sitten kierretanko työnnetään ensimmäisen osan läpi. Seuraa-vaksi tankoon pujotetaan levy, sitten perusmutteri ja toinen osa.

1

Pujota aluksi kaikkiin kierretankoihin lukkomutteri ja levy. Työnnä kierretanko reiän läpi, pujota tankoon levy, tavallinen mutteri ja toinen levy.

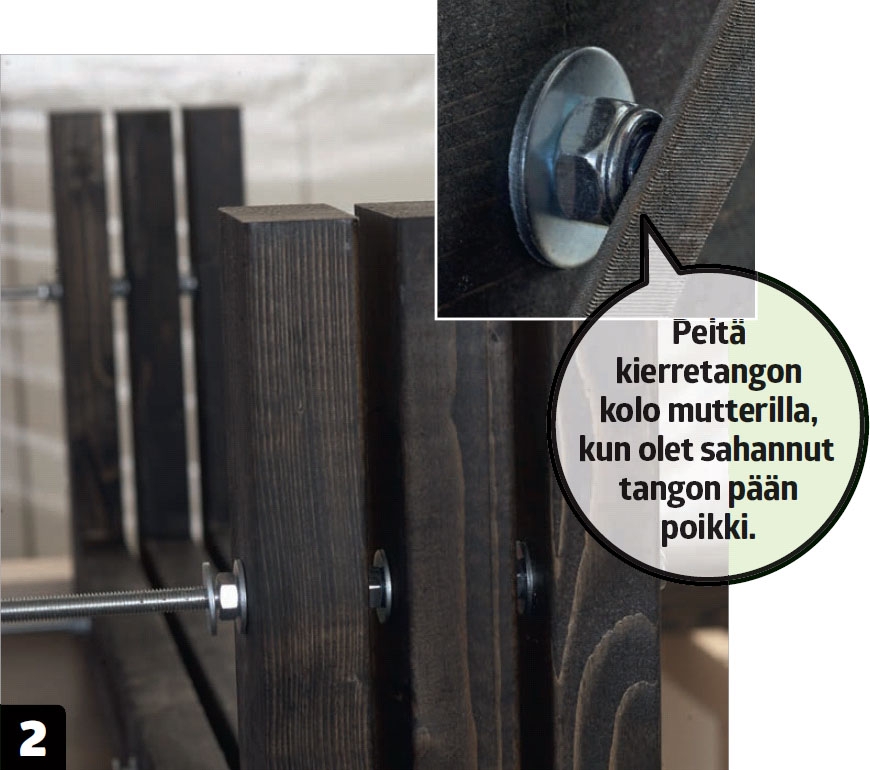

2

Levy, mutteri, levy. Mutterien pyörittä-minen on hidasta, mutta matka lyhenee koko ajan.

Materiaalit

45x95 mm kuusilankkua:

  • kpl á 240 cm, sahataan osiin:)
  • 14 jalkaa (A) á 45 cm
  • 7 istuinlankkua (B) á 145 cm

16 mm pyörölistaa:

  • 14 tulppaa á 1,5 cm
  • 14 tulppaa á 3,5 cm

Lisäksi:

  • 5 kpl 10 mm kierretankoa á 50 cm
  • 10 lukkomutteria (10 mm)
  • 30 mutteria (10 mm)
  • 70 aluslevyä (10 mm)
  • 5x100 mm ruuveja (A4)
  • Vedenkestävää liimaa
  • Kuullotetta
  • Puunpätkiä aputyökaluja varten

Erikoistyökalut

  • Pylväsporakone tai porakoneteline

Vie aikaa

Päivän.

Hinta

Noin 80 euroa.

Vaikeusaste

Penkin rakentaminen on yllättävän helppoa oikeilla työkaluilla.

3D-malli

3D-malli

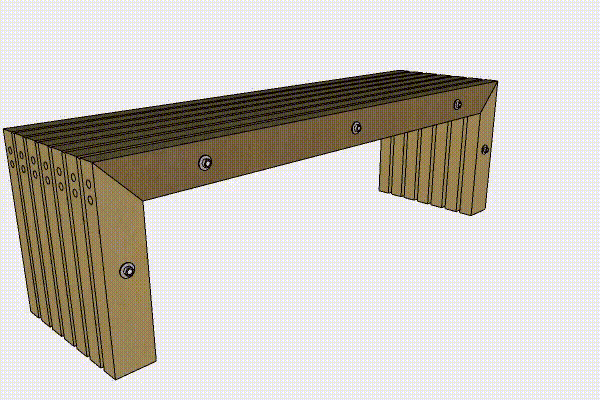

Helppo puupenkki

Kaikki penkin osat on tehty samankokoisista lankuista.

Avaa 3D-malli

3D-malli

Piiloliitokset

Kaikkien jalkojen ruuvit on ruuvattu niin pitkälle istuimeen, että reiät voi peittää tulpilla.

Avaa 3D-malli

3D-malli

Kiristä yhdessä

Istuimen runko ja jalat on kiristetty yhteen kierretangoilla, muttereilla ja aluslevyillä.

Avaa 3D-malli

Video

TYÖKALUT: Näin käytät katkaisu- ja jiirisirkkeliä

Tällä videolla näytetään, miten säädät ja käytät sahaa oikein. Jiirisirkkeli on loistava työkalu lautojen ja lankkujen katkaisemiseen sarjatyönä. Sirkkelillä voi sahata suoraan, viistoon ja kallistetulla terällä. Voit sahata muun muassa puuta, metallia, kuitusementtiä ja laminaattia joko poikki tai tiettyyn syvyyteen asti.

Video

VINKIT: Stoppari katkaisusirkkelille

Video

VINKIT: Levitä liima pensselillä

Video

VINKIT: Kätevä syvyysrajoitin poranterään

Video

TYÖKALUT: Näin käytät epäkeskohiomakonetta

Tällä videolla näytetään, mihin kaikkeen epäkeskohiomakonetta voi käyttää. Se on erinomainen työkalu isojen vaakapintojen hiomiseen, lakan ja maalin poistamiseen ja käsittelemättömän puun hienohiontaan. Sen lisäksi koneella voi kiillottaa esimerkiksi öljytyn pöytälevyn.

Video

Lehtiversio

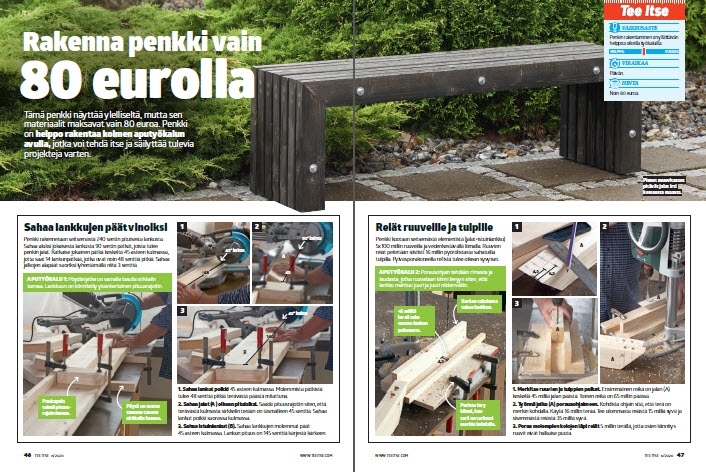

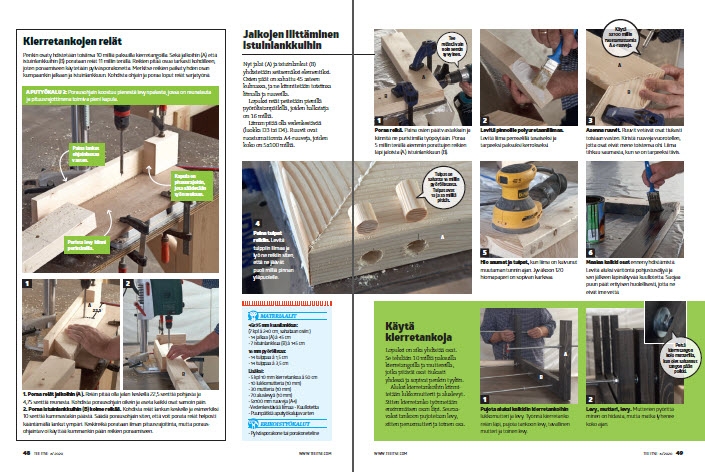

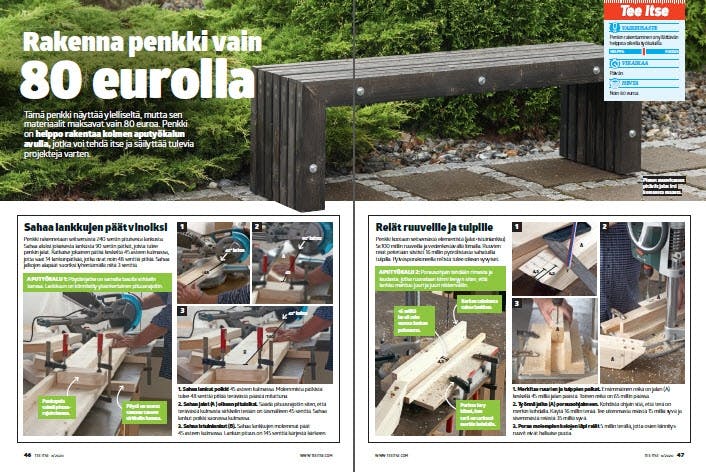

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
