Johdanto
Ohjeet
01
Sahaa penkin osat
5
Vaihe
Penkki muodostuu kuudesta yhdenmukaisesta osasta. Sinun on siis sarjavalmistettava monta osaa, ja tällöin kat-kaisu/jiirisahasta ja hy västä sahapöydästä on etua: sää dä saha 30°:n kulmaan ja tee sahapöytää varten pituusrajoitin, jotta voit sahata kuusi osaa kerralla, ennen kuin siirrät pituusrajoitinta (se voi olla pelkkä puristin, jota vasten laudan voi tukea).

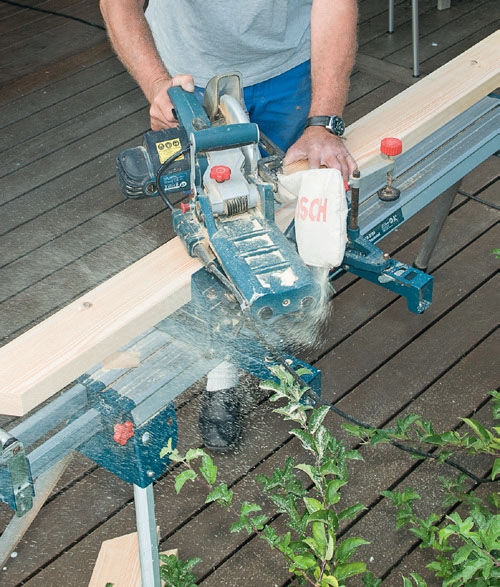

Säädä saha 30°:n kul-maan. Sahaa laudat (A, B ja C). Työstä pituusrajoitin ja sahaa 6 lautaa kerralla. Sahaa jalat (F) samaan tapaan, mutta sahaa ne 7°:n kulmaan.

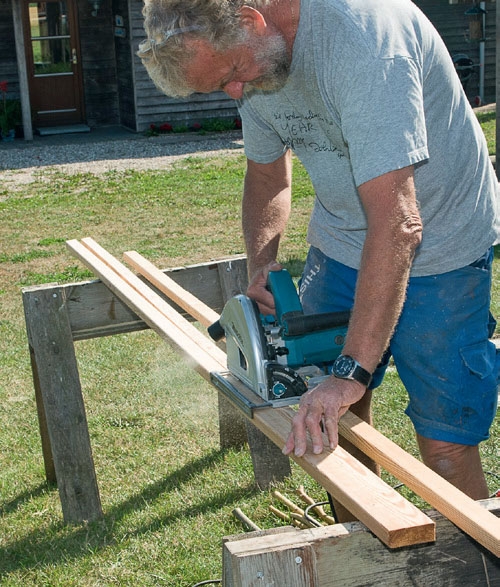

Halkaise terassilauta kahdeksi listaksi (D), joista molemmista tulee 60 mm leveitä. Jos upotussahassa on rinnakkaisohjain, siitä on paljon apua. Pyöristä listareunat höylällä tai hiomapaperilla.

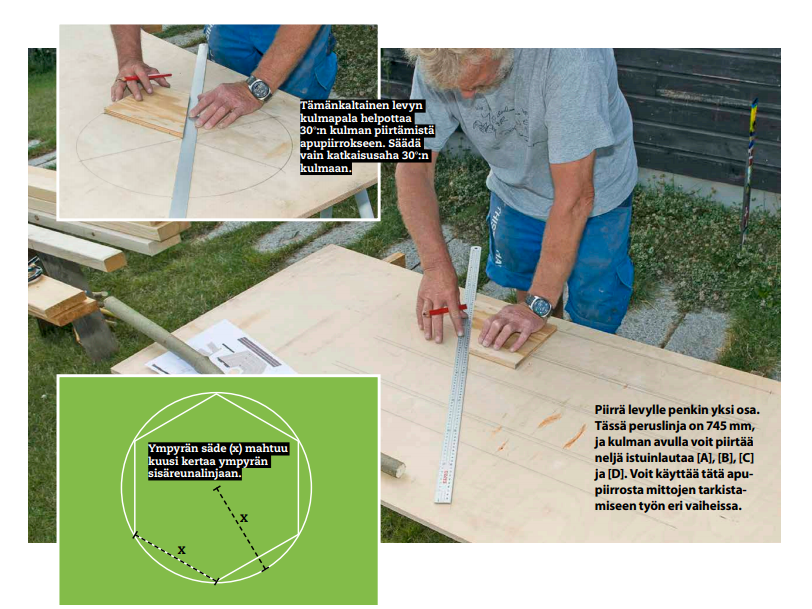

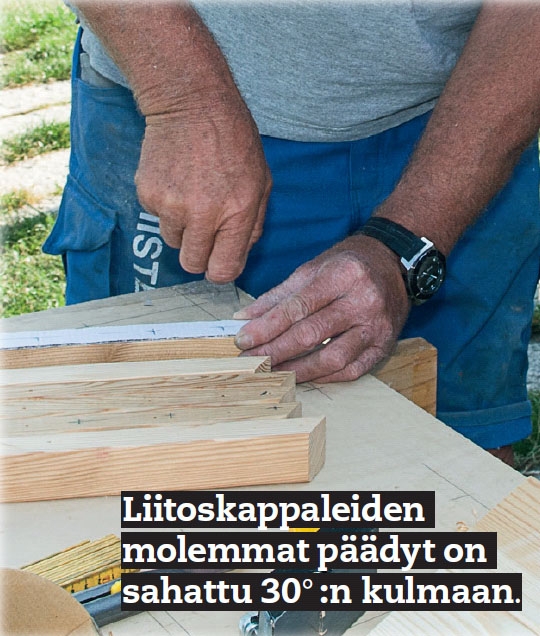

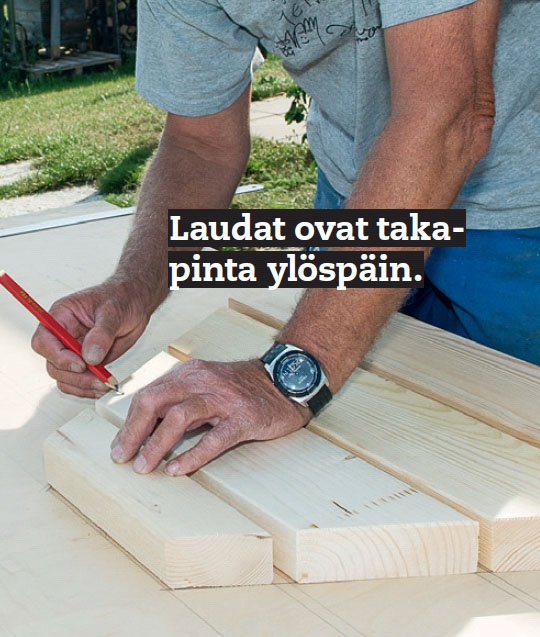

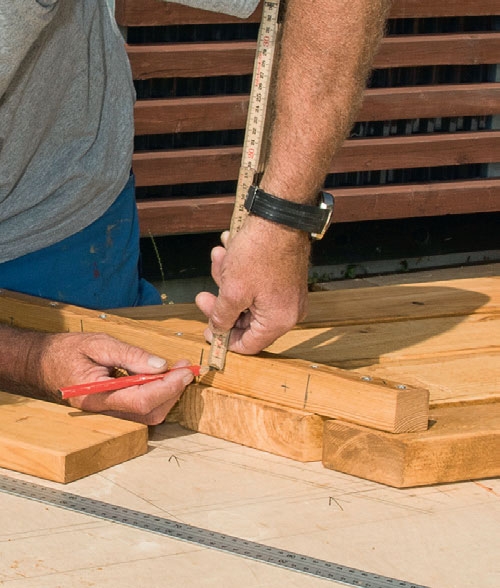

Aseta yksi penkin osa apupiirroksen päälle. Merkitse liitoskappaleiden (E) paikka 8 mm:n päähän jokaisen laudan reunasta.

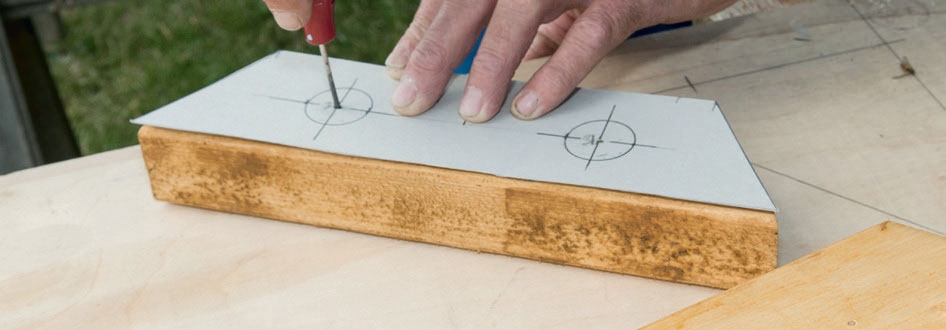

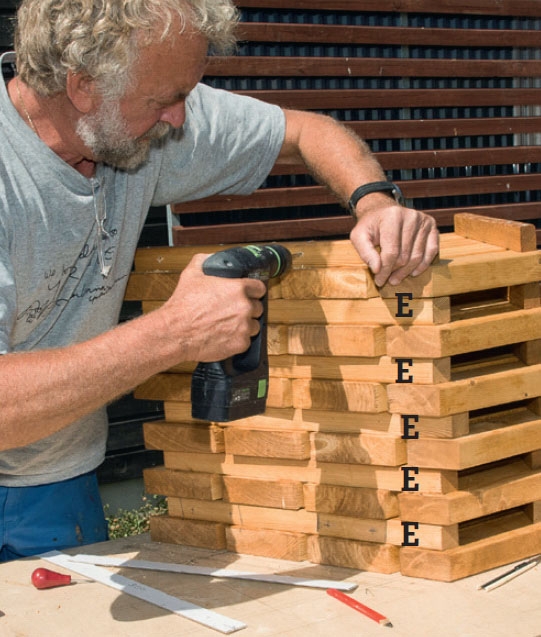

Merkitse liitoskappa leisiin (E) porausreiät. Poraa 5 mm:n poralla. Reikien täytyy olla jokaisen laudan keskellä kussakin osassa. Työstä tarvittaessa porauskaava, kun olet tehnyt merkit yhteen osaan.

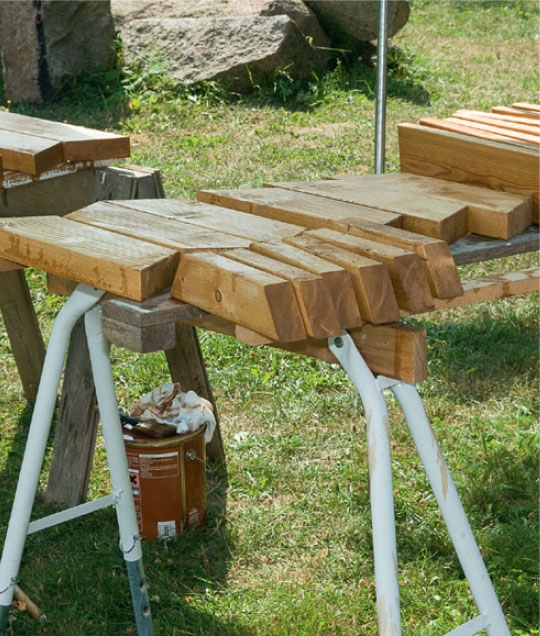

Käsittele kaikki osat puunsuojalla. Tässä käy tämme pigmentoitua lehti kuu si öljyä. Pyyhi ylimää räinen öljy pois liinalla noin puolen tun nin kuivumisajan jälkeen. Käsittele istumapinnat kahdesti.
02
Kokoa penkin kuusi osaa
4
Vaihe

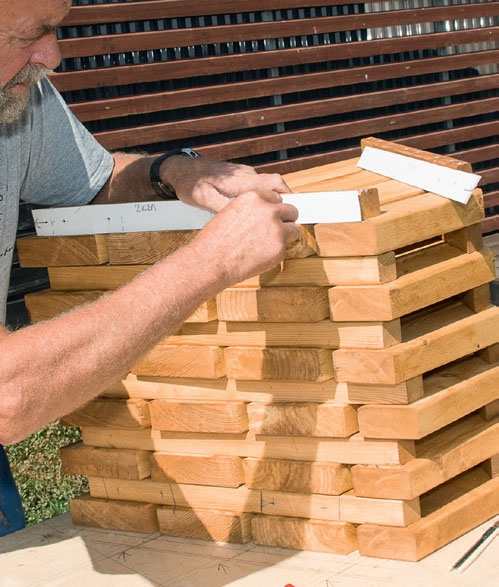

Työstä osiot valmiiksi, kun öljy on kuivunut. Kokoamme kuusi osiota, joten puuosat kannattaa koota kuuteen pinoon.

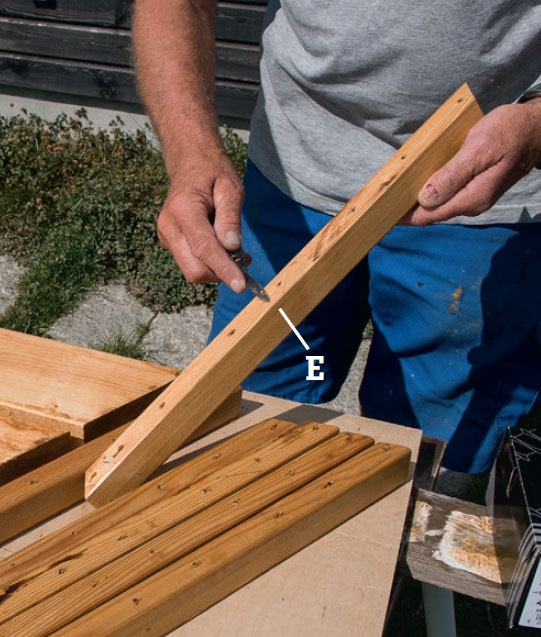

Käy osat läpi. Esimerkiksi liitoslistojen (E) takapinnan porausreikiin on voinut jäädä puuainesta. Poista se taittoteräveitsellä.

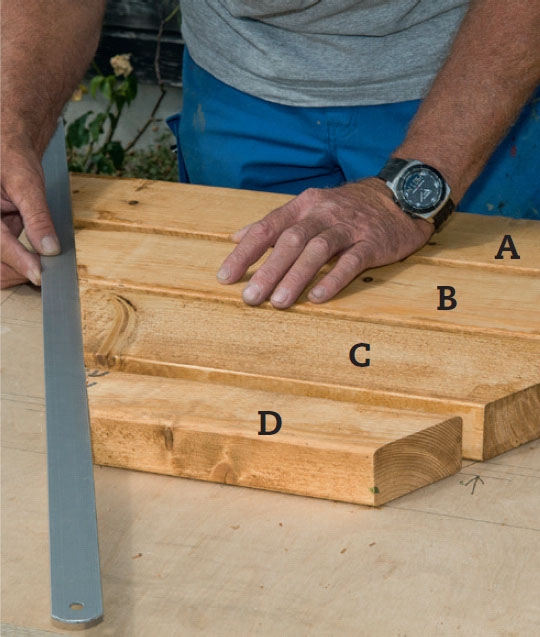

Tarkista vielä, että osat sopivat levyn piir rok seen. Tärkeintä on, että osioi den vastakkain tulevat reu nat ovat suoria. Säädä yksit täisten osien etäisyyksiä (jos tarpeen) ja sovita piirrosta hieman.

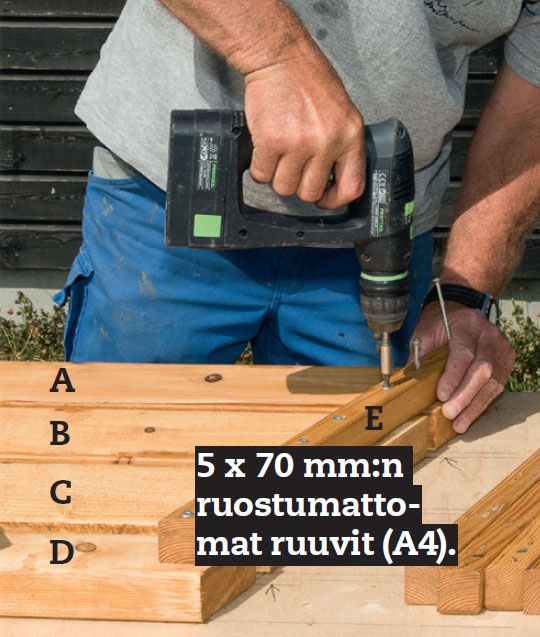

Ruuvaa osat yhteen. Kiinnitä ensin istumapinnat. Liitoskappale (E) pitää neljä kappaletta (A, B, C ja D) yhdessä. Vaikka ruuvit ovat itsesenk kaavia, reiät kannattaa esiporata 3 mm:n poralla.
03
Kiinnitä penkkiin jalat
6
Vaihe

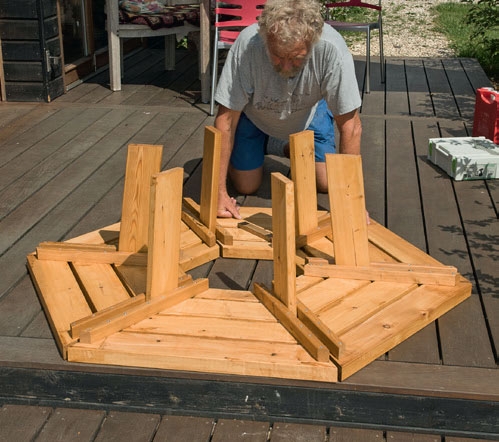

Tee koesovitus. Aseta kaikki osat ulos tasaiselle alustalle, jotta näet, sopivatko ne tarkasti yhteen.
Merkitse yhteen liitos-kappaleista (E) jalkojen (F) paikat. Lista on 40 mm korkea ja reikien on sijaittava keskellä eli 20 mm:n päässä reunasta.
Valmista kaksi kaavaa, yksi jalan kumpaakin sivua varten. Ruuveja on nimittäin limitettävä noin 20 mm, jotta jalat eivät halkea. Tee merkin-nät kaikkiin liitoskappaleisiin.
Esiporaa ruuveille reiät 5 mm:n poralla. Kaikki reiät on porattava, ennen kuin osia aletaan koota yhteen.

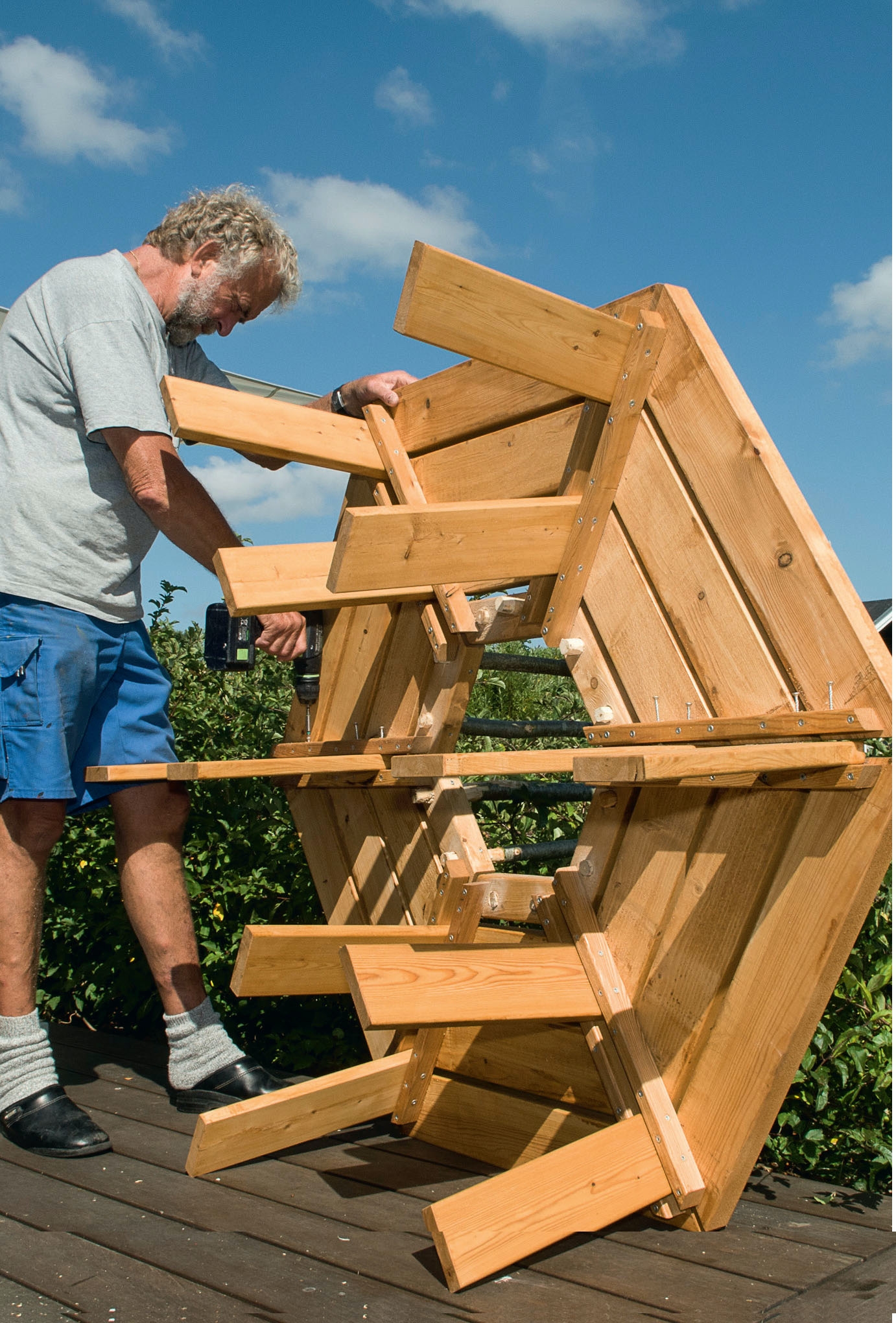

Nyt voit koota penkin. Poraa reikien läpi liitos kappaleisiin (E) ja jalkoihin 3 mm poralla. Pane 5 x 50 mm:n ruuvit osien läpi jalkoihin (F).

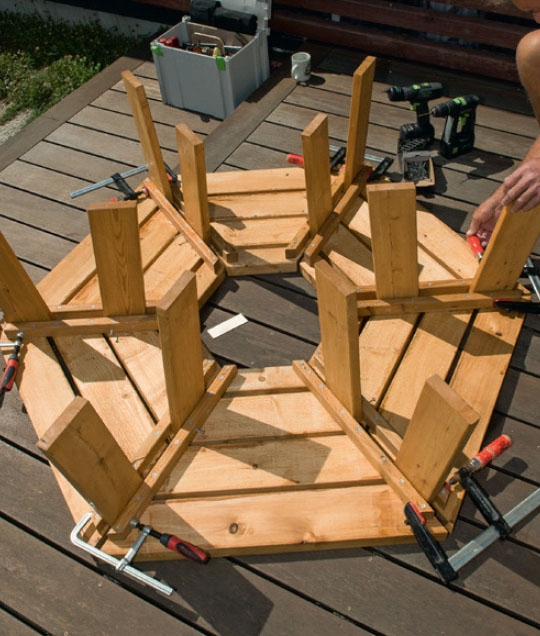

Työstä lopuksi uloim mat jalat. Sijoita ne 20 mm:n päähän kantavien osien etureunasta. Yhdistä koko penk ki puristimilla, jotta näet, ovatko osiot oikeankokoisia.
Materiaalit
45 x 120 mm soiroja:
• 6 lautaa (A) á 74,5 cm
• 6 lautaa (B) á 59,2 cm
• 6 lautaa (C) á 44,1 cm
• 6 lautaa (D) á 29,3 cm (halkaistuja lautoja)
• 12 jalkaa (F) á 41 cm
45 x 120 mm soiroja, halk. kokoon 45 x 60 mm:
• 12 liitoskappaletta (E) á 41 cm
Lisäksi:
• Ruuveja (ruostumattomia, ulkokäyttöön):
• 5 x 70 istumapintojen liitoksiin (96 kpl)
• 5 x 50 jalkojen liitoksiin (48 kpl)
Vie aikaa
Kaksi puolikasta päivää kuivausajoista johtuen.
Hinta
40-50 € puulajista riippuen.
Vaikeusaste
Mitattavaa on paljon, mutta hyvä katkaisusaha helpottaa työtä, eikä hanke ole mitenkään vaikea.

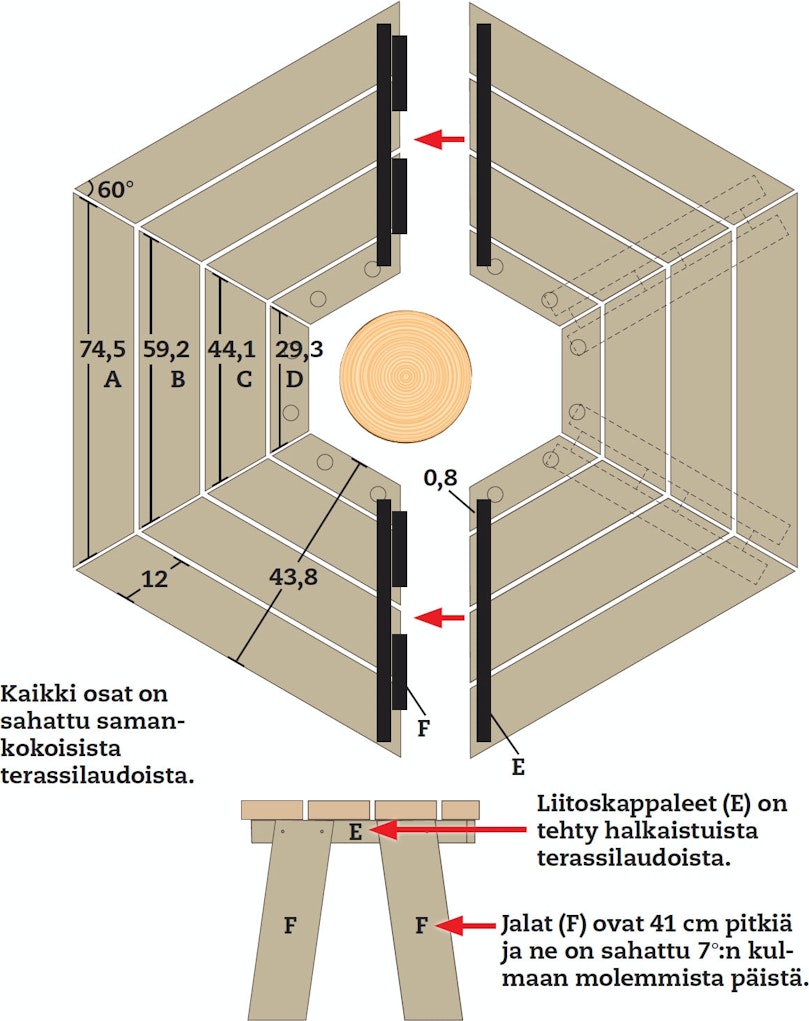

Piirustus
Video
Vinkit & niksit
Penkki on helppo purkaa osiin ja asentaa puun ympärille
Kun olet koesovittanut penkkiä ja olet varma, että se näyttää siltä kuin haluat, on suuren loppukatselmuksen aika: Sopiiko se valitsemasi puunrungon ympärille?
Penkki on koottu neljällä ruuvilla, joten se on myös helppo purkaa osiin puunsuojakäsittelyä tai mahdollista talvi varastointia varten.

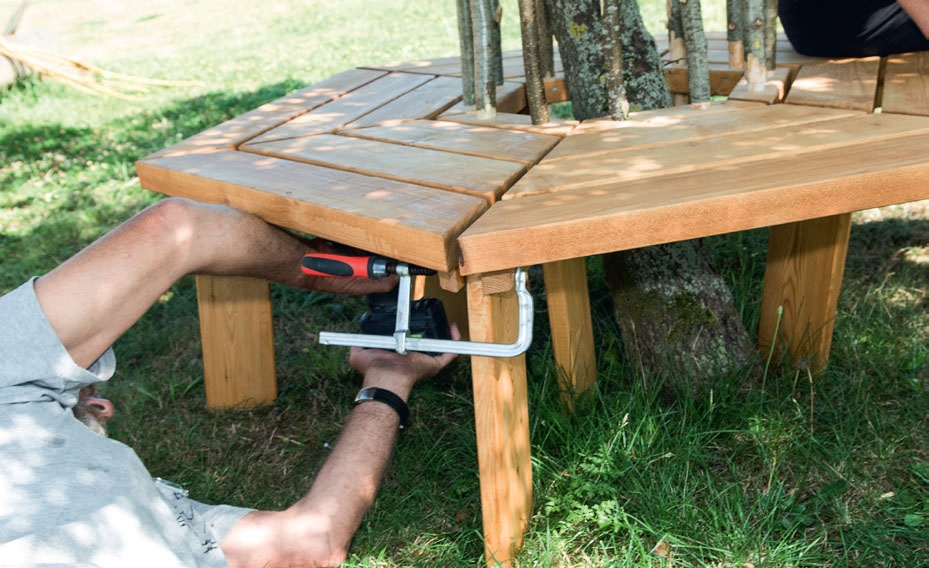

Penkki puretaan, ennen kuin se asennetaan puunrungon ympä rille. Penkin voi jakaa kahteen osaan irrottamalla 4 ruuvia.
Yhdistä kaksi osaa puristimilla, kun kokoat penkin neljällä ruuvilla. Ruuvit irrotetaan, kun penkkiä halutaan siirtää.
