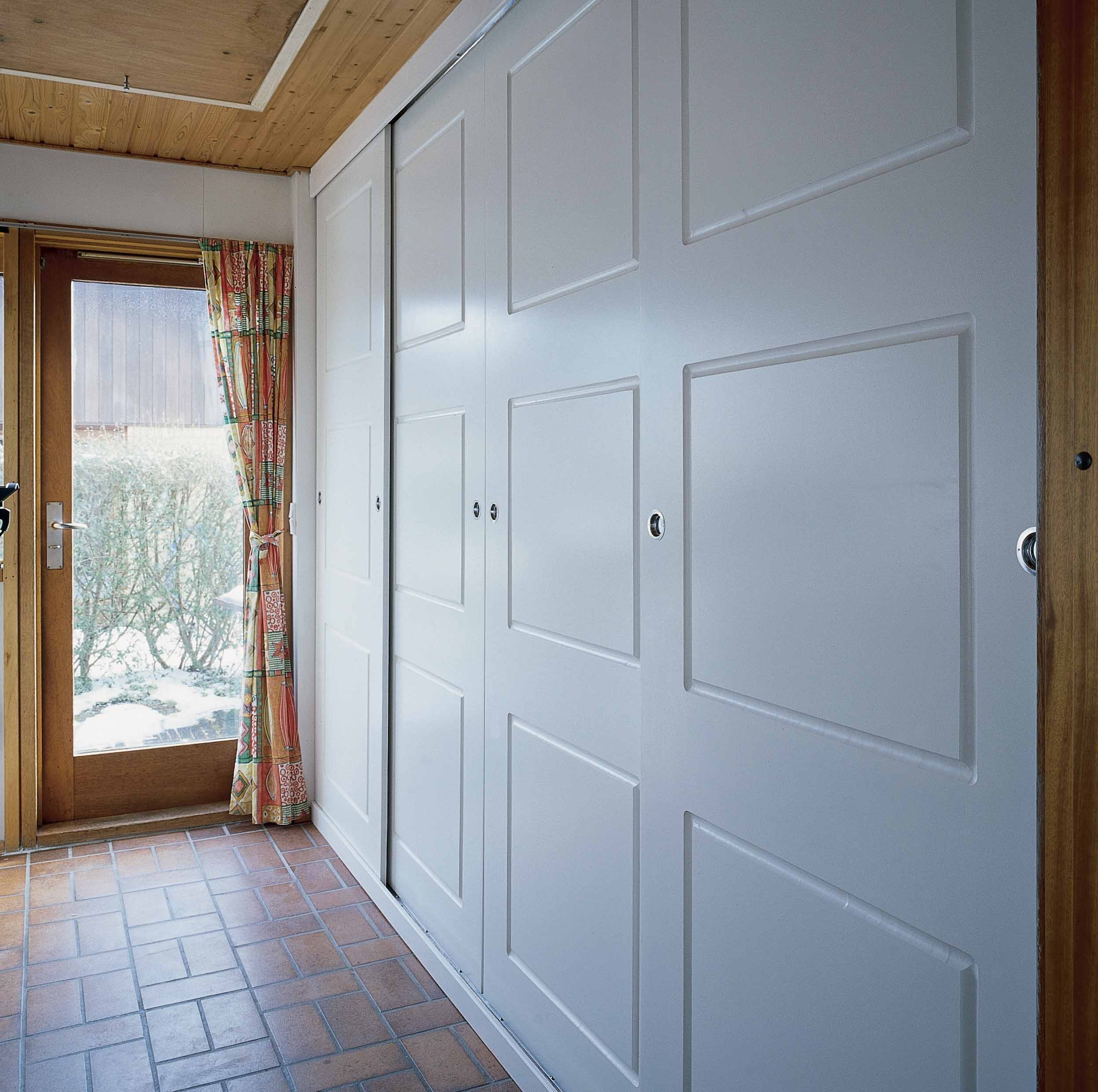

Johdanto
Ohjeet
01

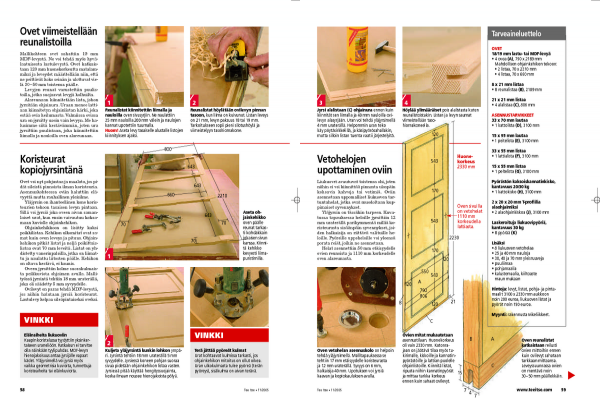

Ovet viimeistellään reunalistoilla
4
Vaihe
Mallikohteen ovet sahattiin 19 mm MDF-levystä. Ne voi tehdä myös hyvä-laatuisesta lastulevystä. Ovet katkais-taan 120 mm huonekorkeutta matalammiksi ja leveydet määritellään niin, että ne peittävät koko seinän ja ulottuvat vie-lä 30-50 mm toistensa päälle.
Levyjen reunat varustettiin puulis-toilla, jotka suojaavat levyjä kolhuilta.

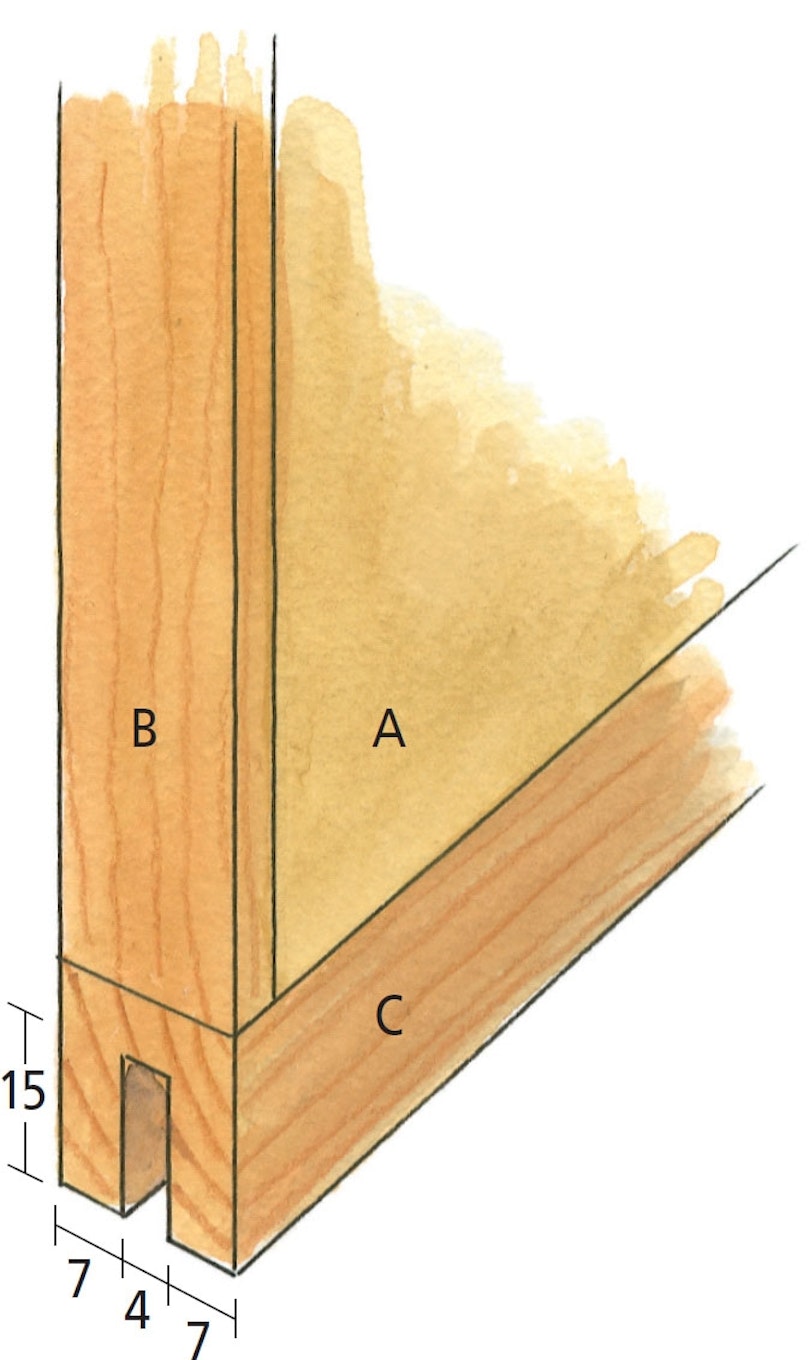

Alareunaan kiinnitetään lista, johon jyrsitään ohjainura. Uraan menee latti-aan kiinnitetyn ohjainlistan kärki, joka estää ovia heilumasta. Valmiissa ovissa ura on jyrsitty usein vain levyyn. Me ha-lusimme siitä kestävämmän, joten ura jyrsittiin puulistaan, joka kiinnitettiin liimalla ja nauloilla oven alareunaan.

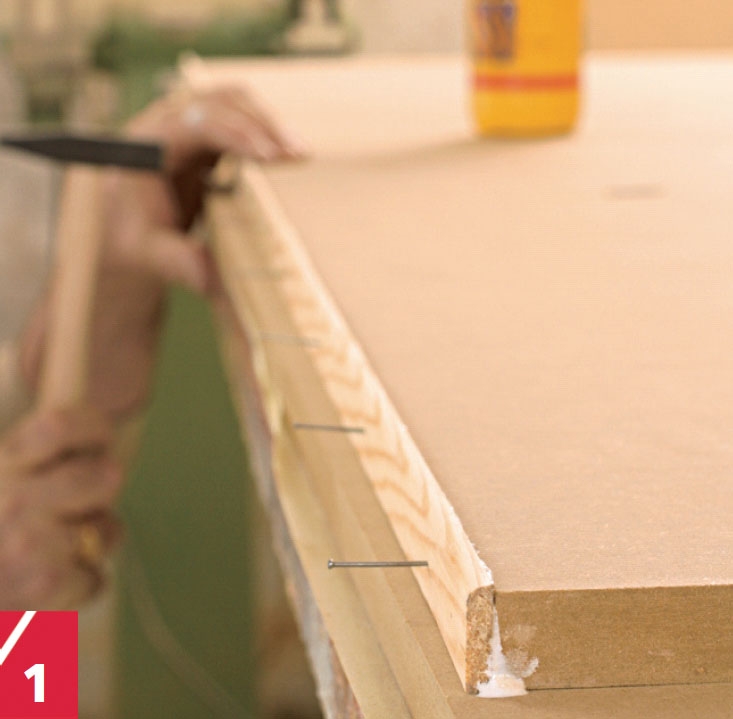

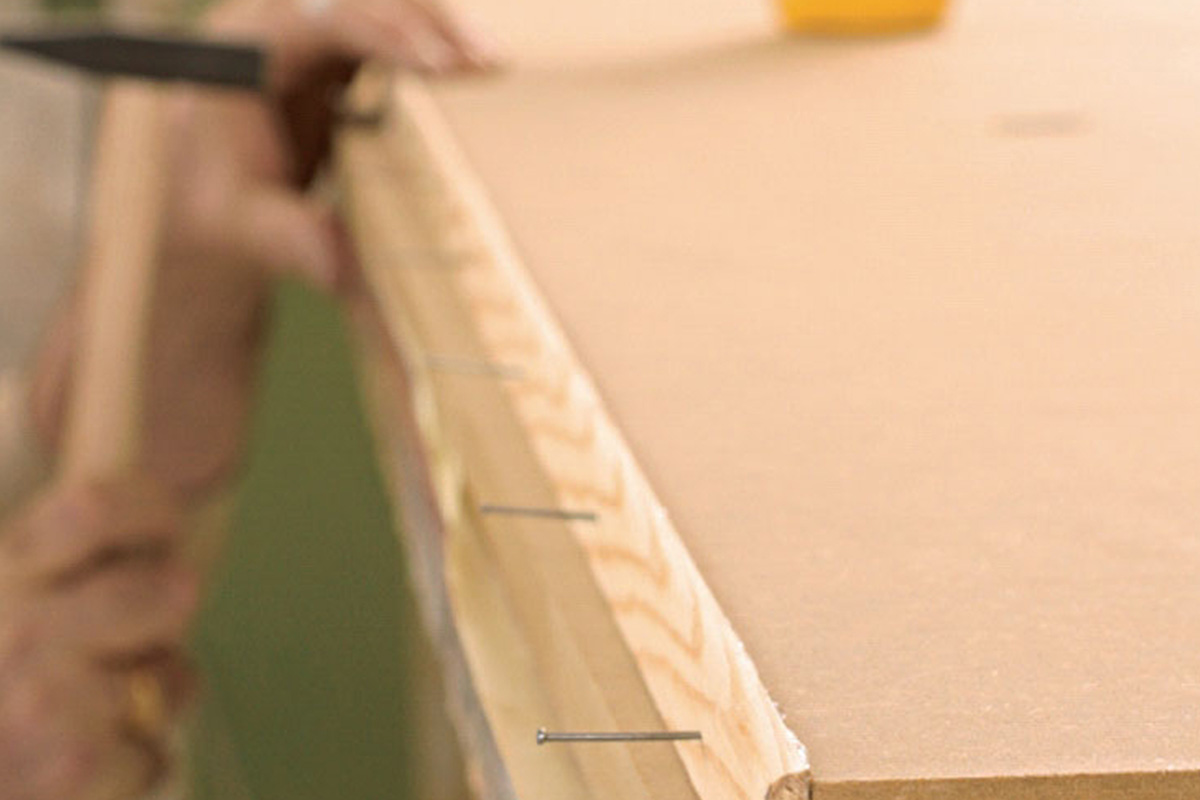

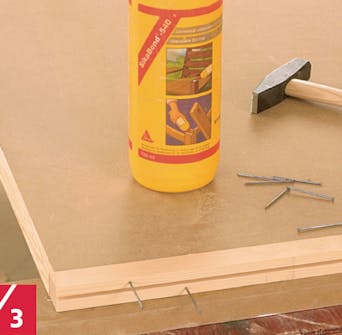

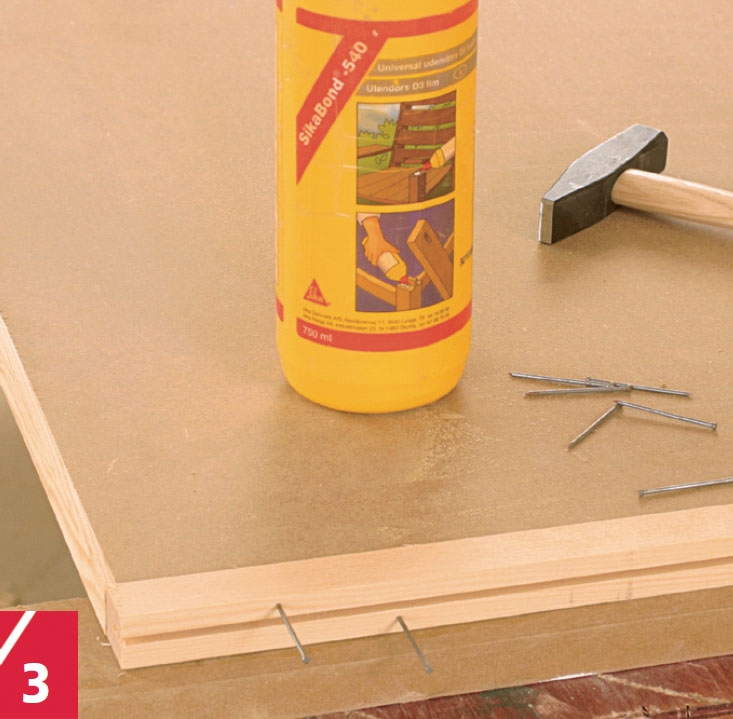

Reunalistat kiinnitettiin liimalla ja nauloilla oven sivusyrjiin. Ne naulattiin 25 mm nauloilla 200 mm välein ja naulojen kannat upotettiin tuurnalla.
Huom! Aseta levy tasaiselle alustalle listojen kiinnityksen ajaksi.

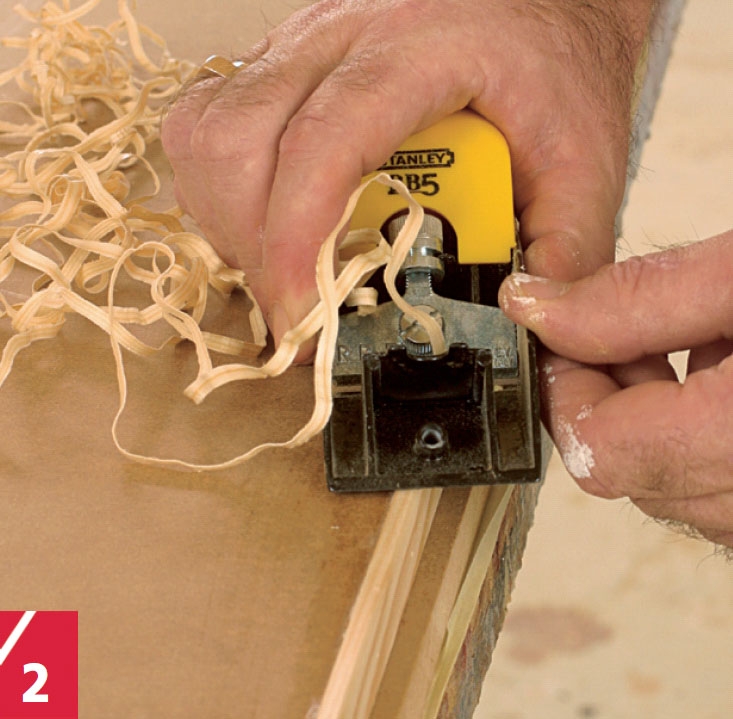

Reunalistat höylätään ovilevyn pinnan tasoon, kun liima on kuivunut. Listan leveys on 21 mm, levyn paksuus 18 tai 19 mm. Tarkoitukseen sopii pieni silotushöylä ja viimeistelyyn tasohiomakone.

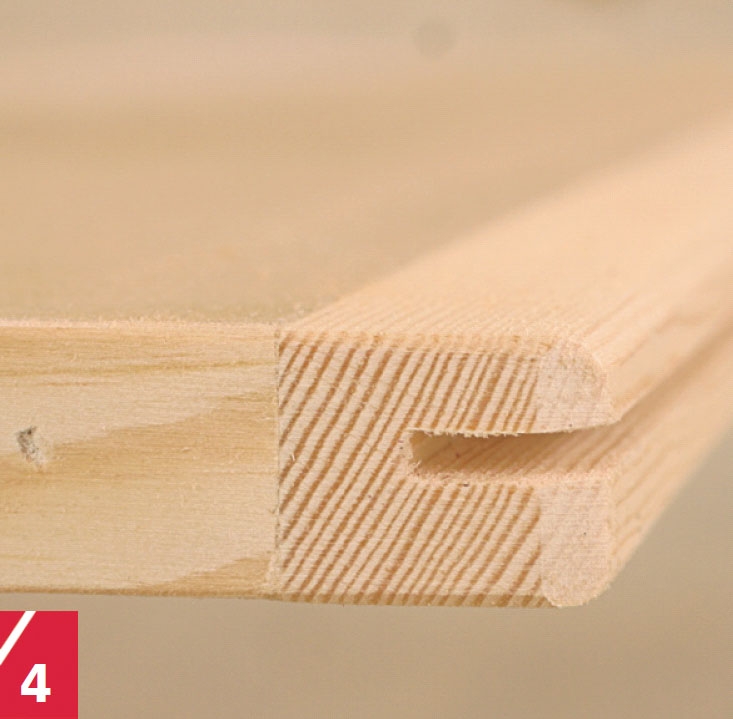

Jyrsi alalistaan (C) ohjainura ennen kuin kiinnität sen liimalla ja 40 mm nauloilla ovi-levyn alasyrjään. Uran voi tehdä yläjyrsimellä 4 mm uraterällä. Helpommin uran teko käy pöytäsirkkelillä, ja käsipyörösahallakin, mutta silloin listan tuenta vaatii järjestelyitä.
02
Koristeurat kopiojyrsintänä
3
Vaihe

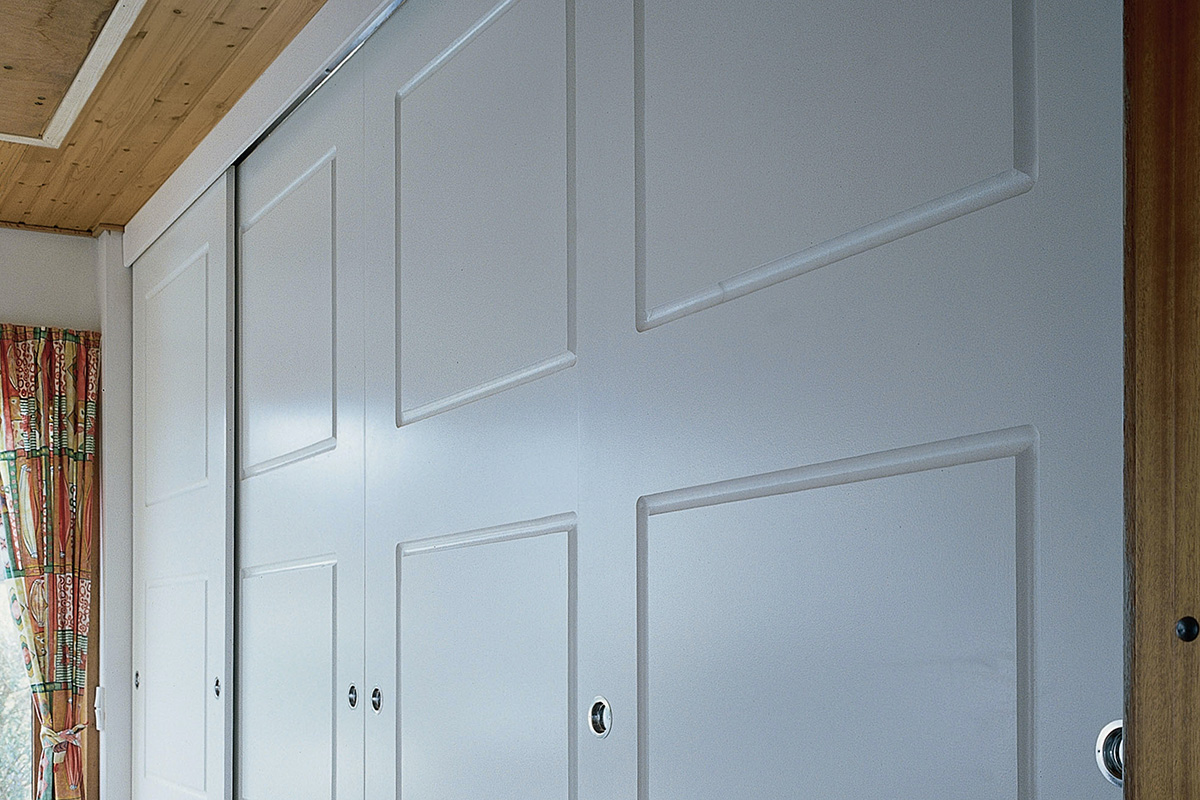

Ovet voi nyt pohjustaa ja maalata, jos pi-dät sileistä pinnoista ilman koristeuria. Asennuskohteessa oviin haluttiin elä-vyyttä mutta rauhallinen yleisilme.
Yläjyrsin on ihanteellinen kone koris-teurien tekoon tasaisen levyn pintaan. Sillä voi jyrsiä joka oveen aivan saman-laiset urat, kun ensin vaivautuu kokoa-maan kuviolle ohjainkehikon.

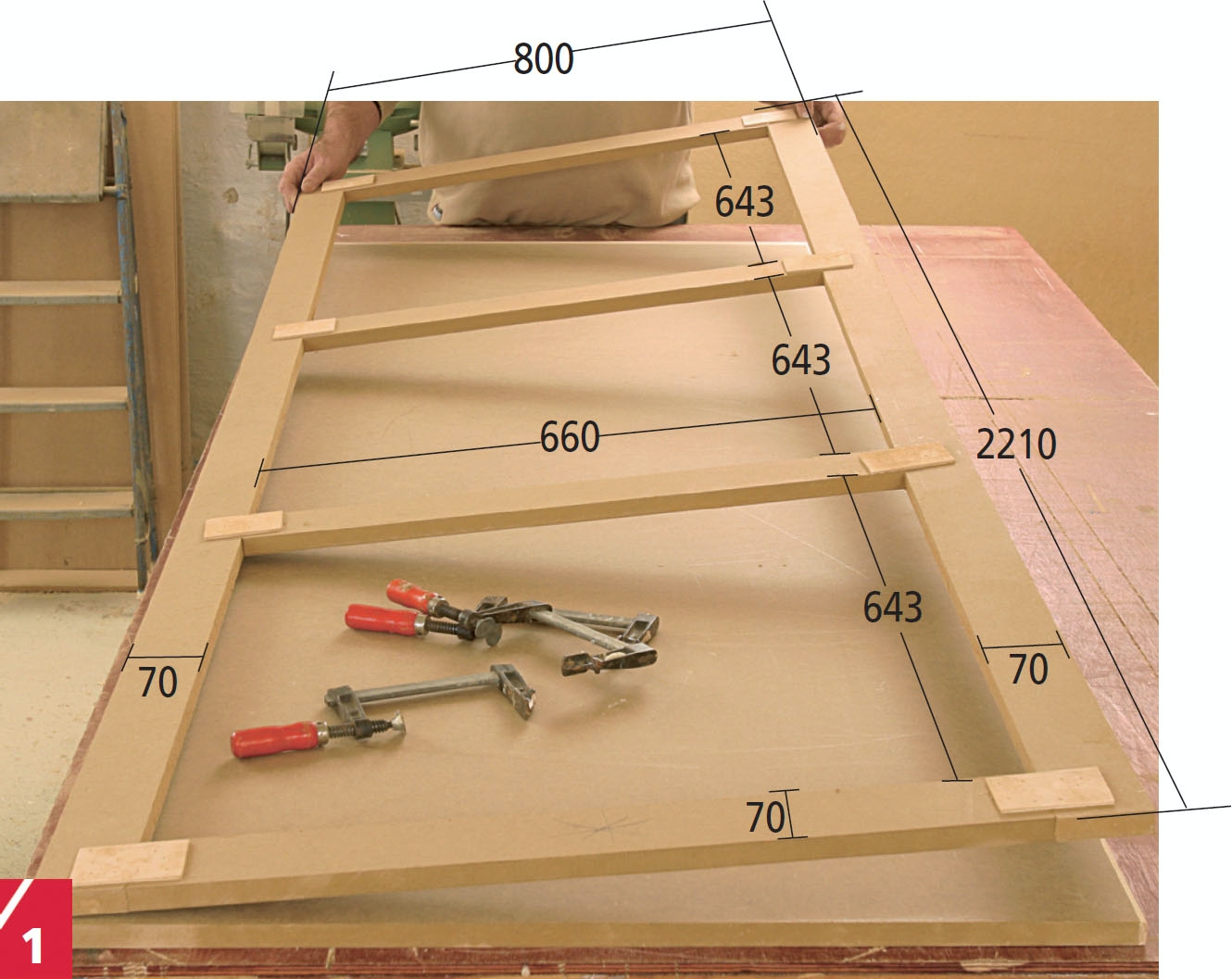

Ohjainkehikkoon on lisätty kaksi poikkilistaa. Kehikon ulkomitat ovat sa-mat kuin oven leveys ja pituus. Ohjain-kehikon pitkät listat ja neljä poikittaislistaa ovat 70 mm leveitä. Listat on yh-distetty vanerinpaloilla, jotka on liimattu ja naulattu liitosten päälle. Kehikon on oltava kestävä, ei kaunis.
Oveen jyrsittiin kolme suorakulmaista peilikuviota ohjaimen avulla. Malli-työssä jyrsintä tehtiin 18 mm uraterällä, joka oli säädetty 5 mm syvyydelle.
Ovilevyt on paras tehdä MDF-levystä, jos niihin halutaan jyrsiä koristeurat. Lastulevy kelpaa sileäpintaiseksi oveksi.
Aseta oh-jainkehikko oven päälle reunat tarkas-ti kohdakkain jokaisen sivun kanssa. Kiinni-tä kehikko kevyesti liimapuristimilla.

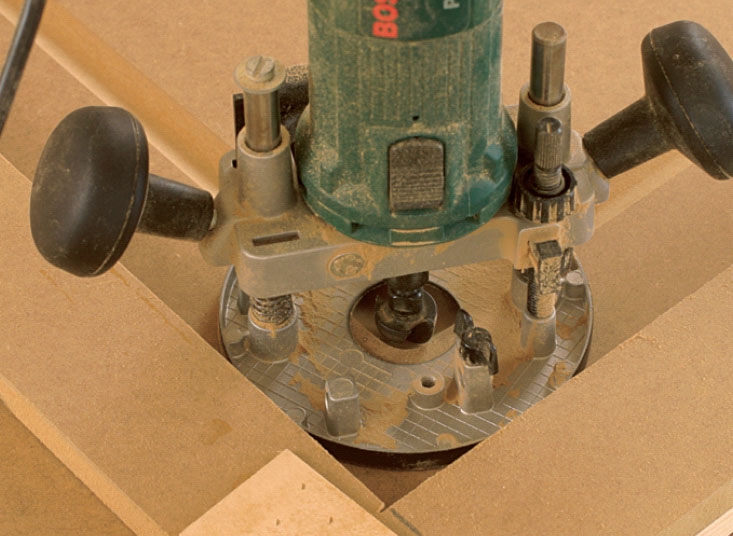

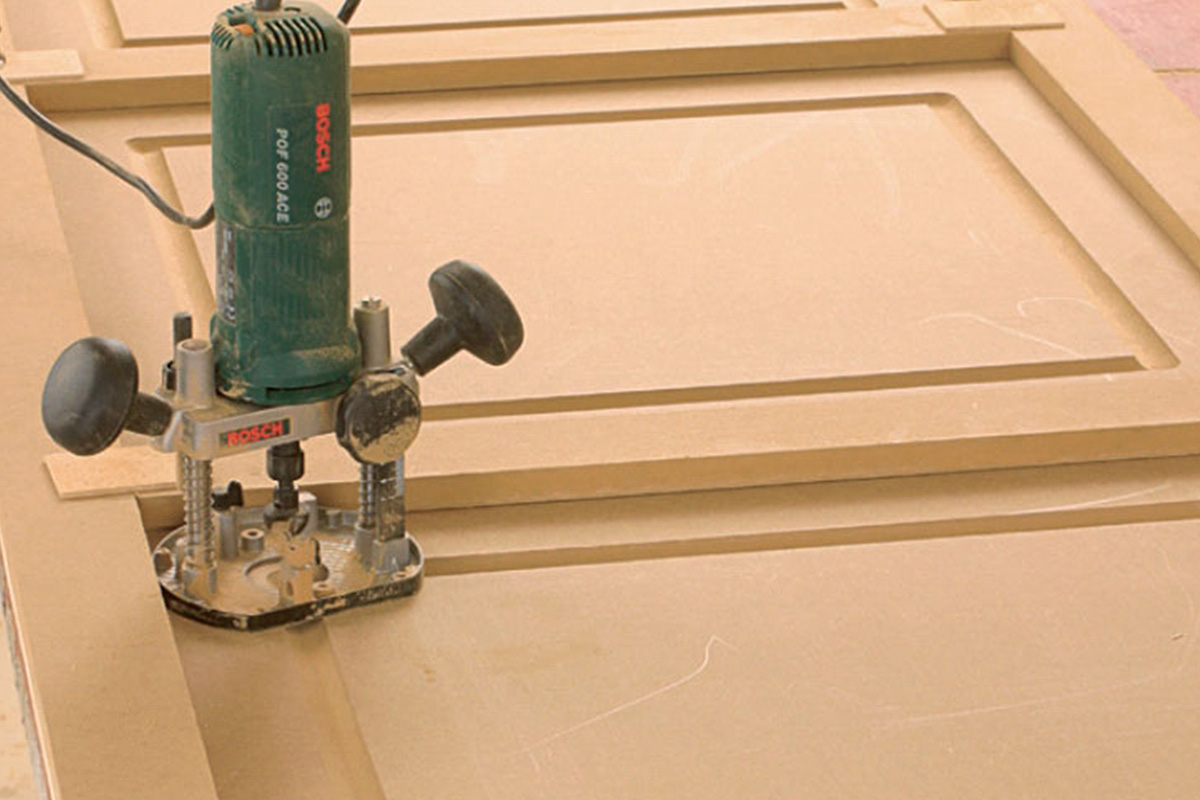

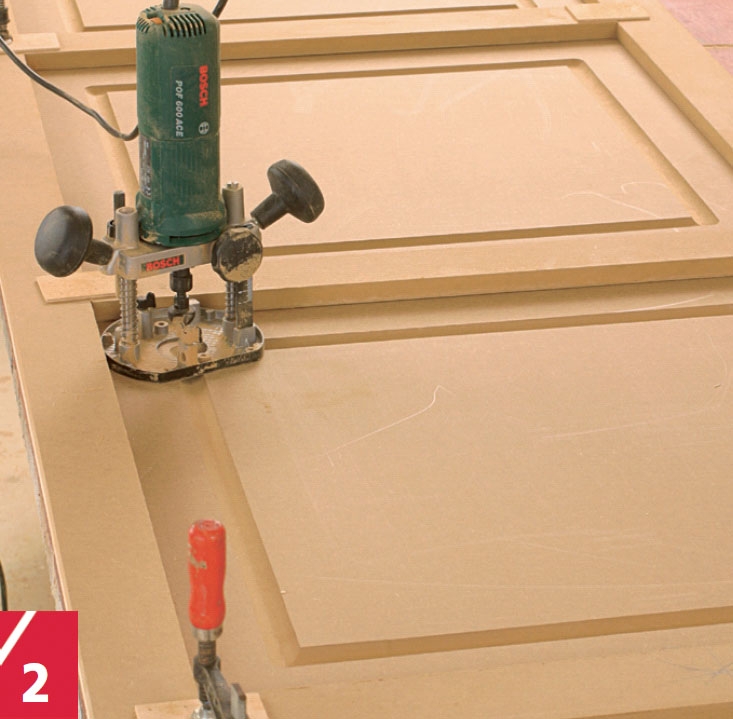

Kuljeta yläjyrsintä kunkin lohkon ympä-ri. Jyrsintä tehtiin 18 mm uraterällä 5 mm syvyydelle. Jyrsiessä koneen pohjan suoraa sivua pidetään ohjainkehikon listaa vasten. Jyrsiessä pitää käyttää hengityssuojainta, koska ilmaan nousee hienojakoista pölyä.
03

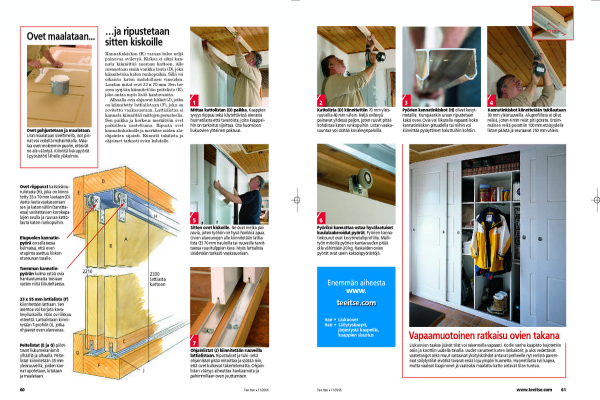

Ovet maalataan ja ripustetaan sitten kiskoille
8
Vaihe

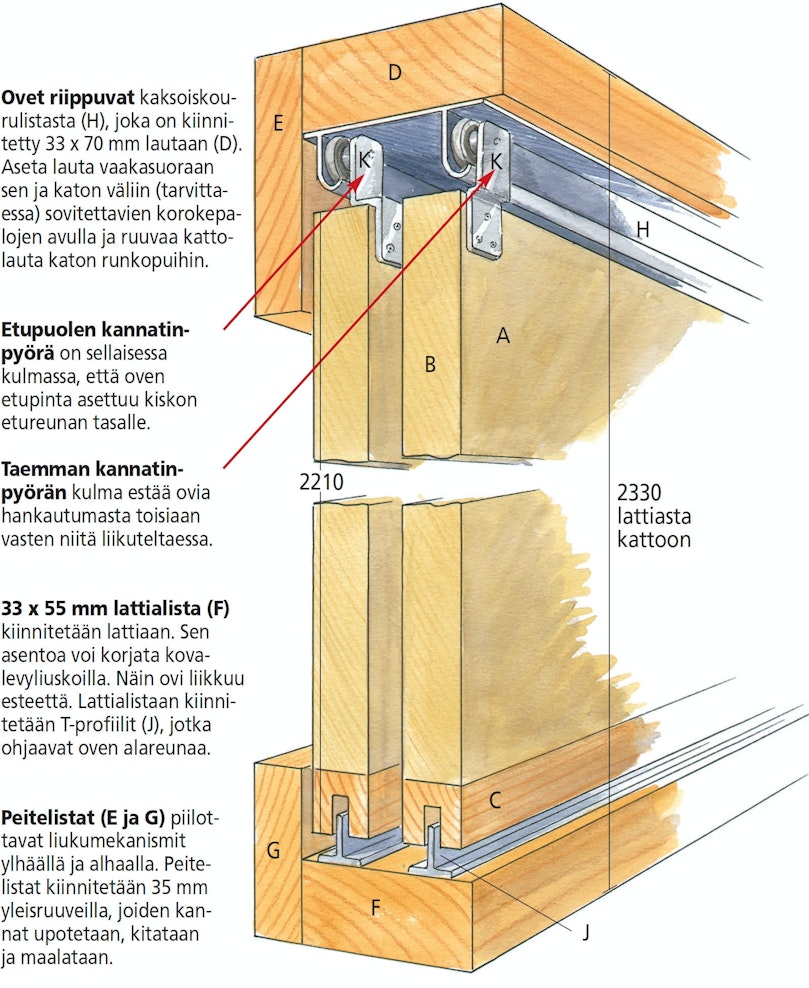

Kannatinkiskon (H) varaan tulee neljä painavaa ovilevyä. Kiskoa ei siksi kannata kiinnittää suoraan kattoon. Alle asennetaan ensin vankka lauta (D), joka kiinnitetään katon runkopuihin. Sillä voi oikaista katon mahdollisen vinouden. Laudan mitat ovat 33 x 70 mm. Sen toiseen syrjään kiinnitetään peitelista (E), joka antaa myös lisää kantavuutta.

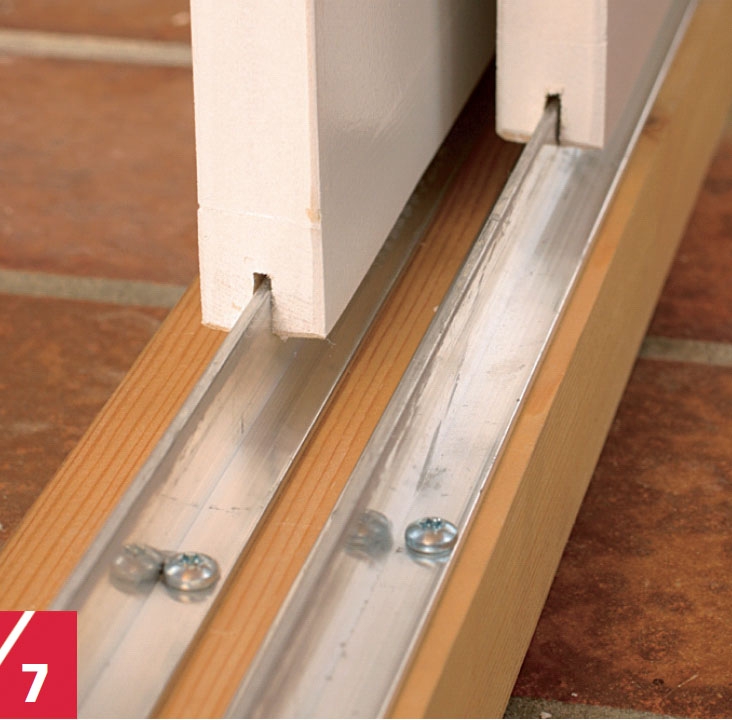

Alhaalla ovia ohjaavat kiskot (J), jotka on kiinnitetty lattialistaan (F), joka on sovitettu vaakasuoraan. Lattialistaa ei kannata kiinnittää mittojen perusteella. Sen paikka ja korkeus merkitään ovet paikalleen nostettuina. Ripusta ovet kannatinkiskoille ja merkitse niiden ala-ohjainten sijainti. Kiinnitä tukilista ja ohjaimet tarkasti ovien kohdalle.

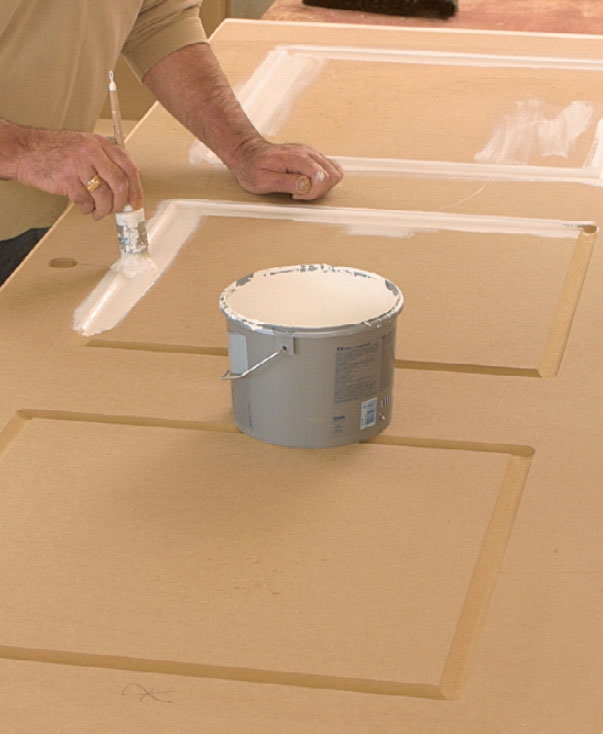

Ovet pohjustetaan ja maalataan. Urat maalataan siveltimellä, isot pinnat voi vedellä mohairtelalla. Maalaa ovet molemmin puolin, etteivät ne ala vääntyä. Kiinnitä liukupyörät (-pyörästöt) lähelle yläkulmia.

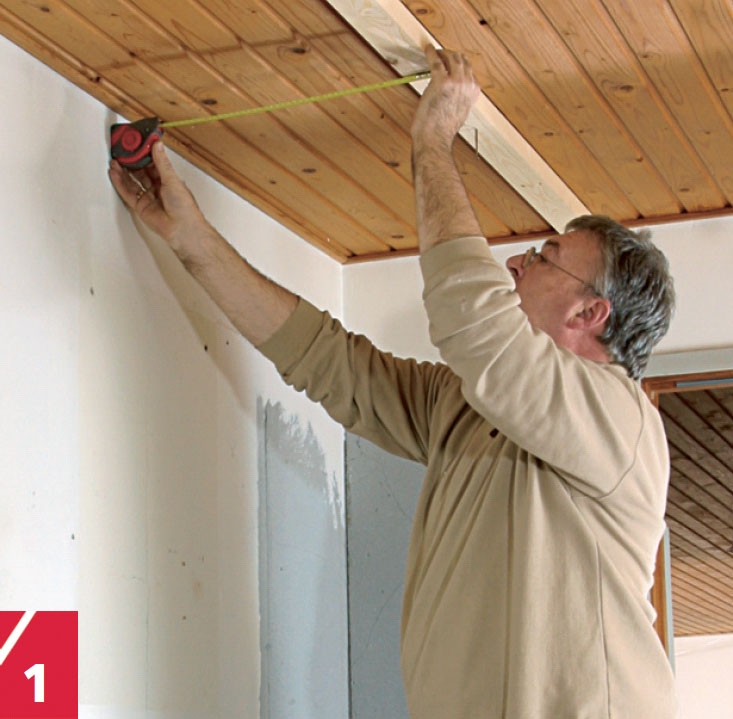

Mittaa kattolistan (D) paikka. Kaappien syvyys riippuu sekä käytettävissä olevasta huonetilasta että tavaroista, joita kaappei-hin on tarkoitus sijoittaa. Ota huomioon liukuovien yhteinen paksuus.

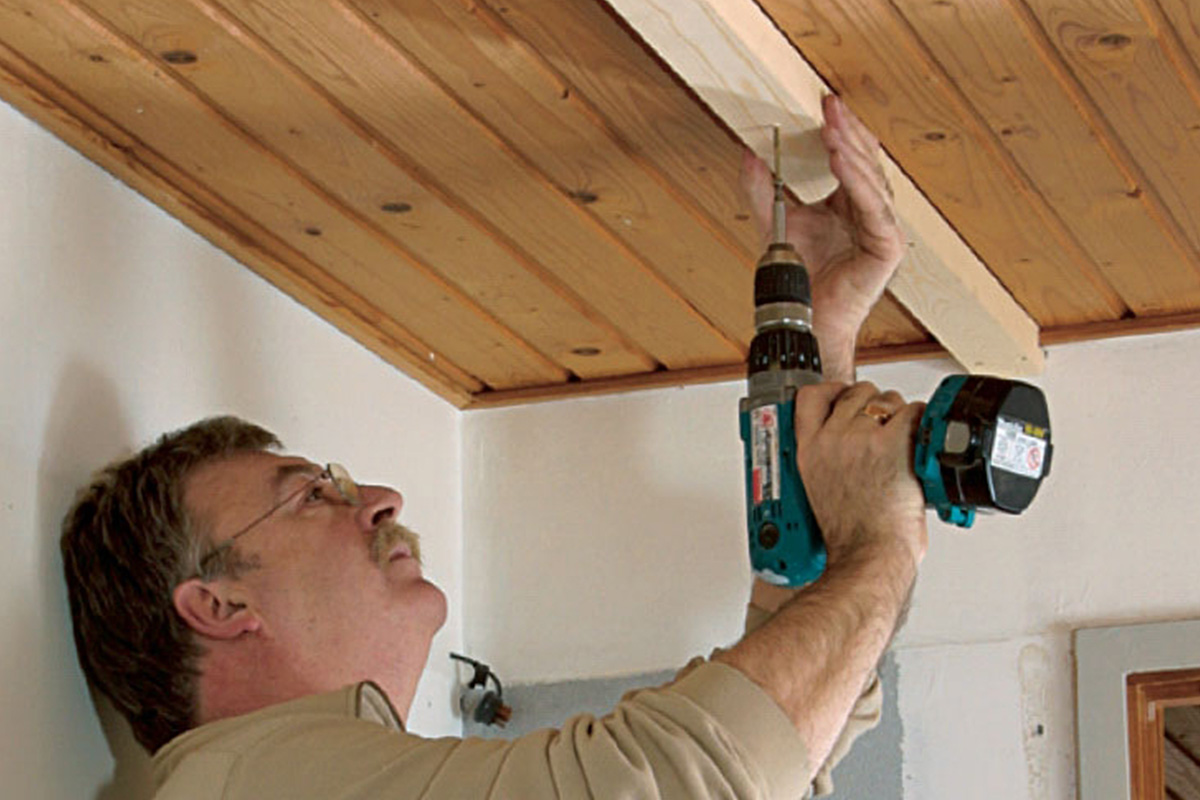

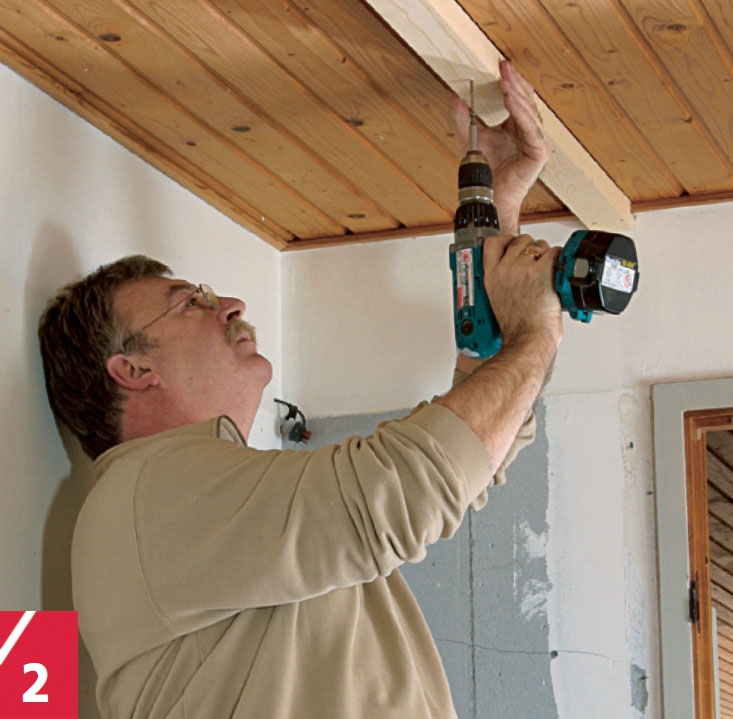

Kattolista (D) kiinnitettiin 70 mm yleis-ruuveilla 40 mm välein. Neljä ovilevyä painavat yhdessä paljon, joten ruuvit pitää kohdistaa katon runkopuihin. Listan vaakasuuntaa voi säätää kovalevynpaloilla.

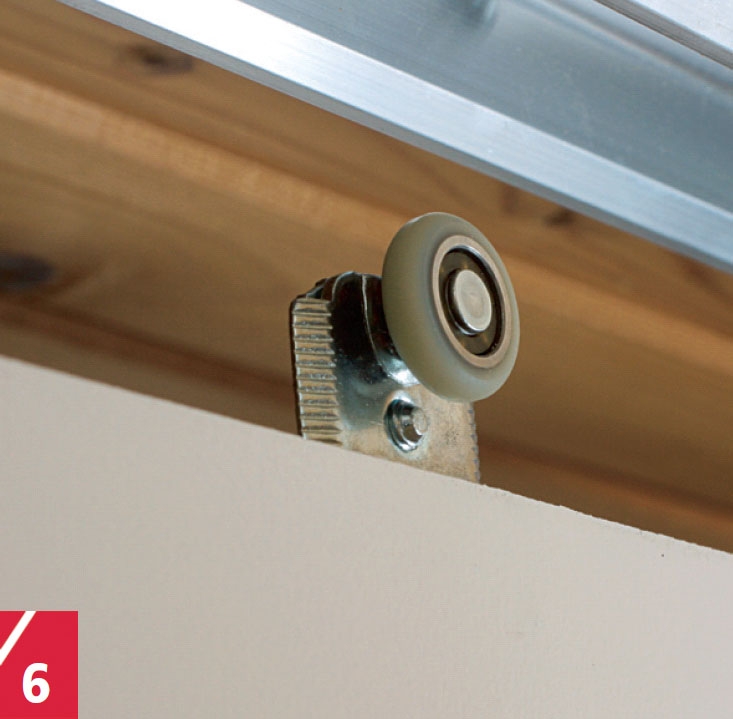

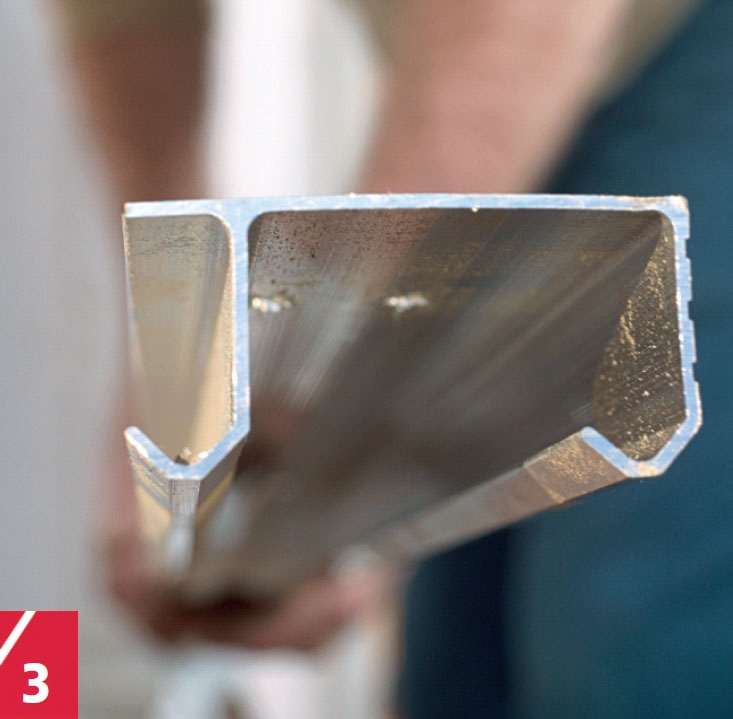

Pyörien kannatinkiskot (H) olivat kevyt-metallia. Kumpaankin uraan ripustetaan kaksi ovea. Ovia voi liikutella vapaasti koko kannatinkiskon pituudella tai niihin voi kiinnittää pysäyttimet haluttuihin kohtiin.
Kannatinkiskot kiinnitetään tukilautaan 30 mm yleisruuveilla. Aluprofiilissa ei ollut reikiä, joten 4 mm reiät piti porata. Ensim-mäinen reikä porattiin 100 mm etäisyydelle listan päästä ja seuraavat 250 mm välein.

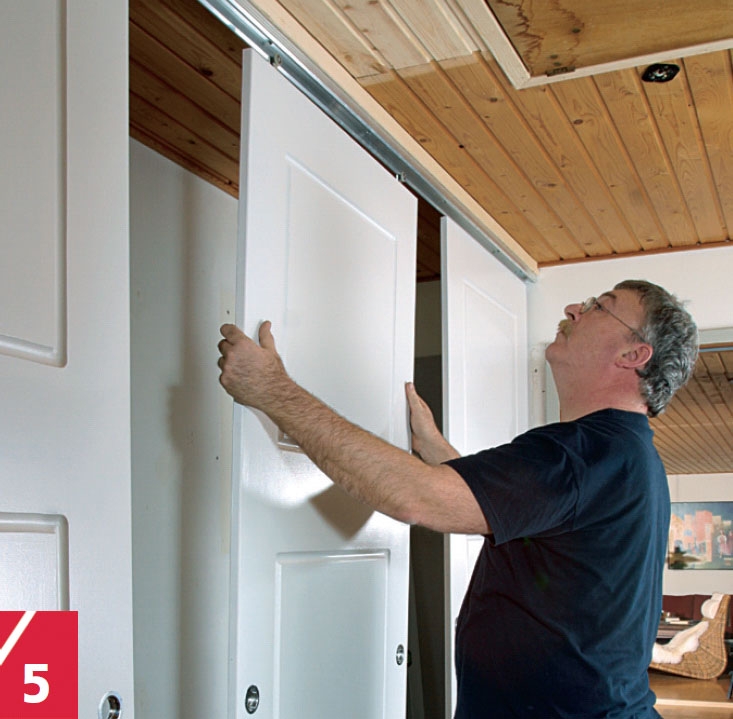

Sitten ovet kiskoille. Ne ovat melko pai-navia, joten työhön on hyvä hankkia apua. Ovien alareunojen alle kiinnitetään lattia-lista (E) 70 mm nauloilla tai ruuveilla tarvit-taessa ruuvitulppien kera. Myös lattialista säädetään tarkasti vaakasuoraan.
Pyöriksi kannattaa ostaa hyvälaatuiset kuulalaakeroidut pyörät. Pyörien kanna-tinkourut ovat kevytmetalliprofiilia. Malli-työn mitoilla pyörien kantavuuden pitää olla vähintään 20 kg. Raskaiden ovien pyörät ovat usein kaksoispyörästöjä.
Materiaalit
OVET
18/19 mm lastu- tai MDF-levyä
• 4 ovea (A), 790 x 2189 mm
• Mahdollisen ohjainkehikon tekoon: • 2 listaa, 70 x 2210 mm • 4 listaa, 70 x 660 mm
8 x 21 mm listaa
• 8 reunalistaa (B), 2189 mm
21 x 21 mm listaa
• 4 alalistaa (C), 806 mm
ASENNUSTARVIKKEET
33 x 70 mm lautaa
• 1 kattolista (D), 3100 mm
15 x 95 mm lautaa
• 1 peitelista (E), 3100 mm
33 x 55 mm listaa
• 1 lattialista (F), 3100 mm
15 x 55 mm listaa
• 1 peitelista (G), 3100 mm
Pyörästön kaksoiskannatinkisko, kantavuus 20/30 kg
• 1 kattokisko (H), 3100 mm
2 x 20 x 20 mm T-profiilia alaohjaimiksi
• 2 alaohjainkiskoa (J), 3100 mm
Laakeroituja liukuovipyöriä, kantavuus 30 kg
• 8 pyörää (K)
Lisäksi
• 8 liukuoven vetohelaa
• 25 ja 40 mm nauloja
• 30, 40 ja 70 mm yleisruuveja
• puuliimaa
• pohjamaalia
• kalustemaalia, kiiltoaste maun mukaan
Vie aikaa
2 päivää
Hinta
Levyt, listat, pohja- ja pintamaalit 3100 x 2330 mm aukkoon noin 200 euroa, liukuoven listat ja pyörät noin 150 euroa.

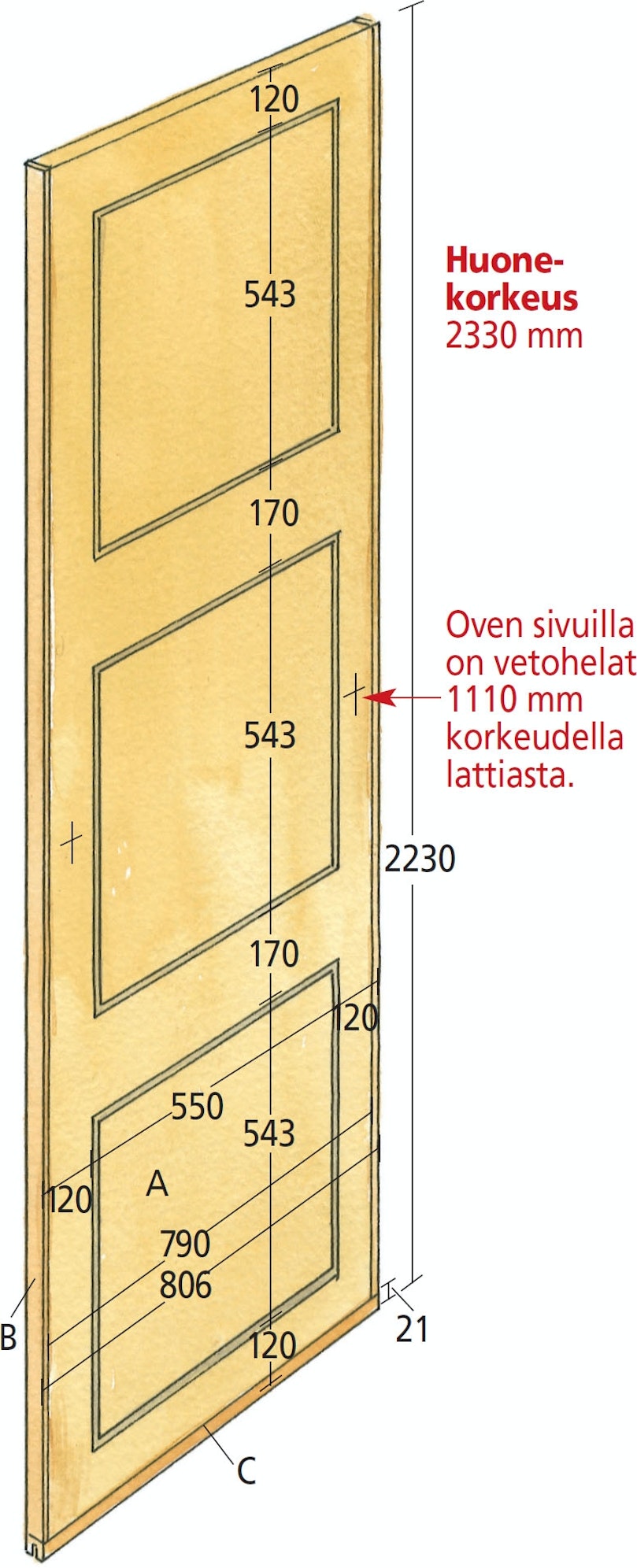

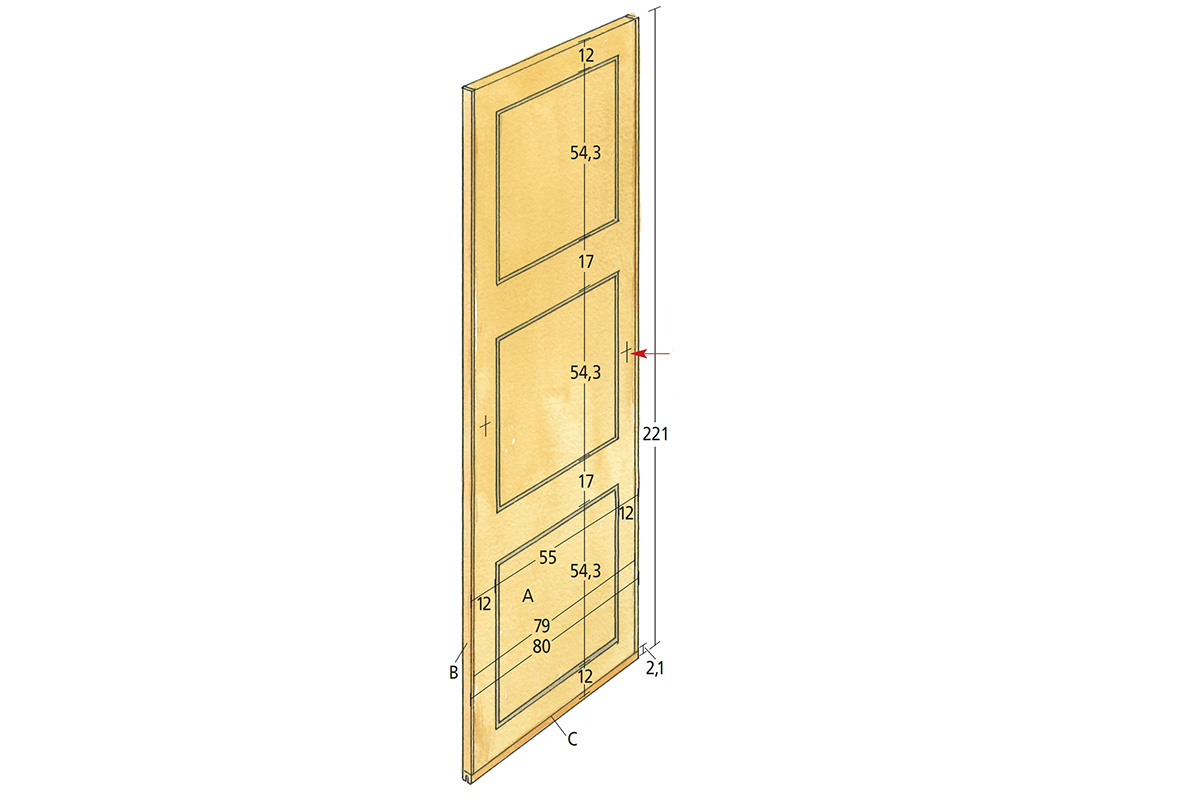

Piirustus
Vinkit & niksit
Vetohelojen upottaminen oviin
Liukuovet avautuvat toistensa ohi, joten niihin ei voi kiinnittää pinnasta ulospäin kohoavia kahvoja tai vetimiä. Oviin asennetaan uppomalliset liukuoven tartuntahelat, jotka ovat muodoltaan kup-pimaiset syvennykset.

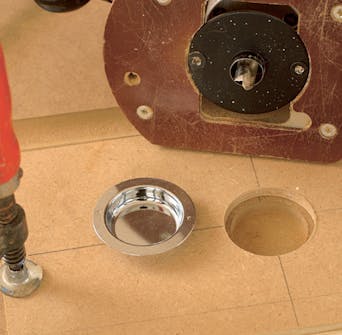

Yläjyrsin on tässäkin tarpeen. Kuva-tussa tapauksessa heloille jyrsittiin 12 mm uraterällä parikymmentä milliä ko-risteurasta sisäänpäin syvennykset, joi-den halkaisija on riittävä valituille he-loille. Pyöreille uppoheloille voi yleensä porata reiät, joihin ne asennetaan.
Helat asennettiin 50 mm etäisyydelle ovien reunoista ja 1110 mm korkeudelle oven alareunasta.
