Pystytä teline
7
Vaihe
Seinään kiinnitettävää pönttöä ei kiin-nitetä seinään ruuveilla, vaan pöntön takana on tukeva teline.
Suurin osa pöntön painosta kohdis-tuu telineen kautta lattiaan. Takana olevan seinän pitää kuitenkin kestää eteenpäin suuntautuvaa vetoa, joka aiheutuu pöntöllä istumisesta.
Telineen sisällä on vesisäiliö, joka jää lisäseinän sisään yhdessä putkien kanssa. Teline säädetään aluksi oikeaan korkeuteen ja sen jälkeen oikealle etäi-syydelle seinästä.

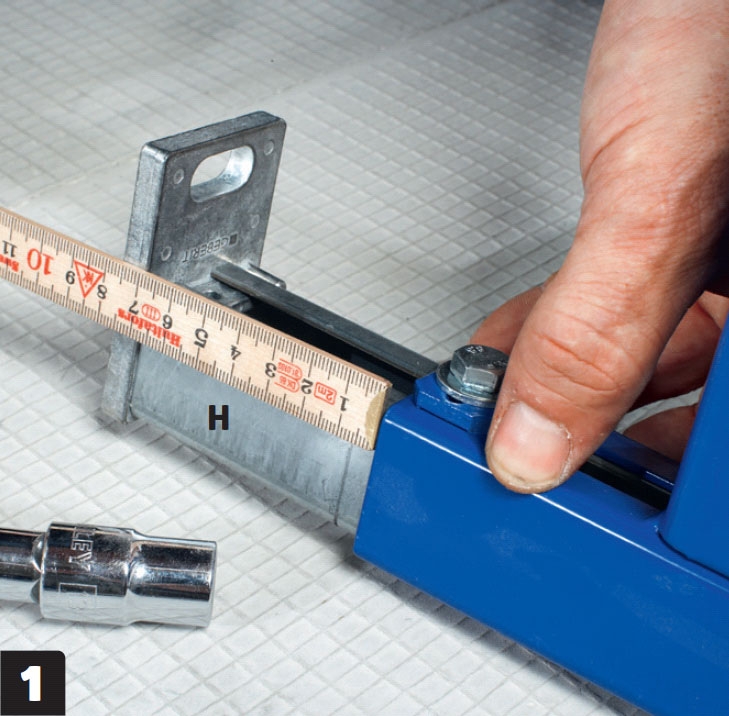

Säädä telineen korkeus sopivaksi. Säädä jalat (H) siten, että pönttö on haluamallasi korkeudella. Pöntön ohjeissa lukee, kuinka pitkiksi jalat pitää säätää, jotta pönttö asettuu oikealle korkeudelle.

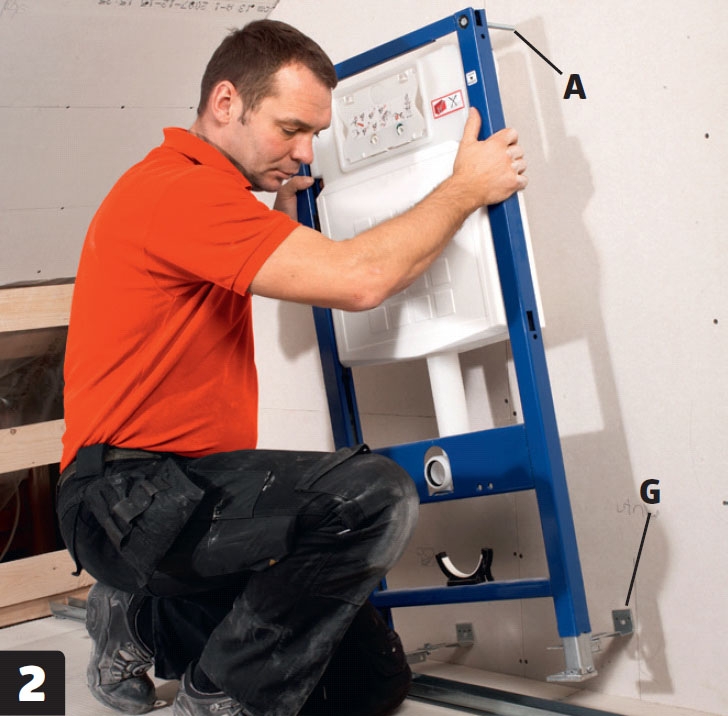

Nosta teline paikalleen. Yläkiinnikkeet (A) kantavat suurimman osan painosta, joten ne pitää kiinnittää seinään tukevasti. Säädä telineen ja seinän etäisyys suurin piirtein sopivaksi jo tässä vaiheessa.

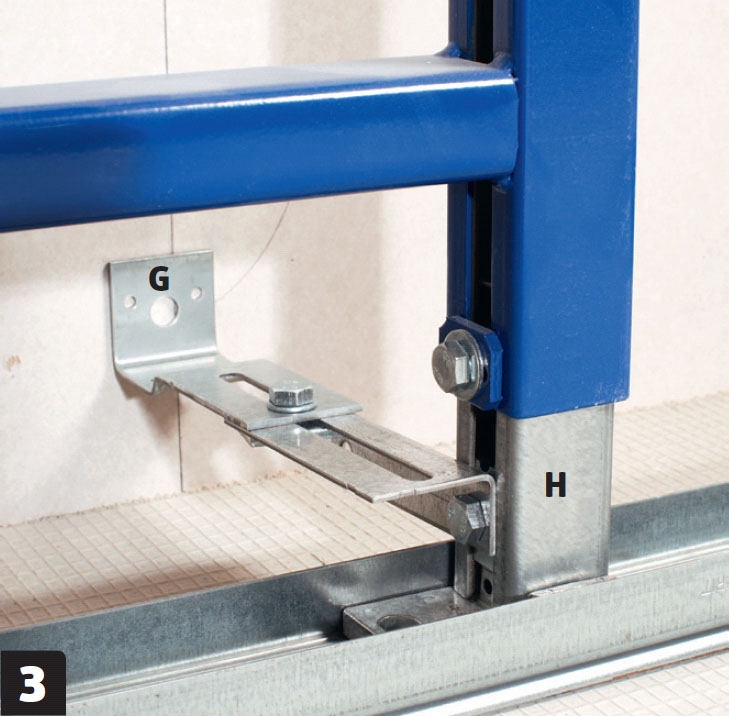

Kiinnitä telineen alapää seinään. Etäisyys vanhasta seinästä vaihtelee. Telineen taakse pitää jättää tarpeeksi tilaa vesisäiliölle ja putkille. Telineen voi kiinnittää lattiaan, mutta rauta (G) riittää, jos seinä on tukeva.
Telineen voi ruuvata kiinni lattiaan. Ruuveja kannattaa käyttää vain siinä tapauksessa, ettei kylpyhuoneessa ole lattialämmitystä.
Kiinnitä tukikisko seinään. Kiskoon kiinnitetään myöhemmin raudat (A).

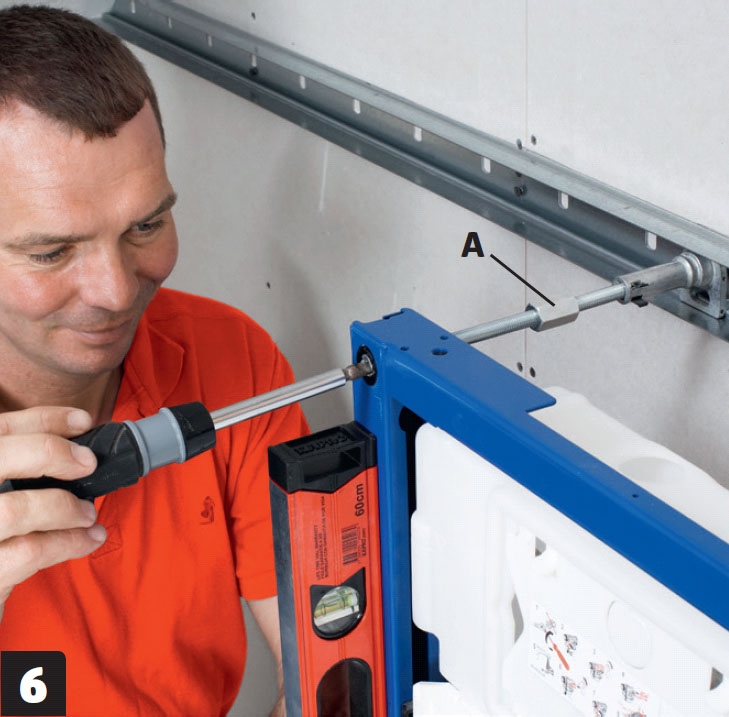

Säädä teline sopivalle etäisyydelle seinästä. Ruuvaa rautoja (A), kunnes teline on pystysuorassa. Kun toinen kulma on kohdallaan, säädä toinen kulma paikalleen.

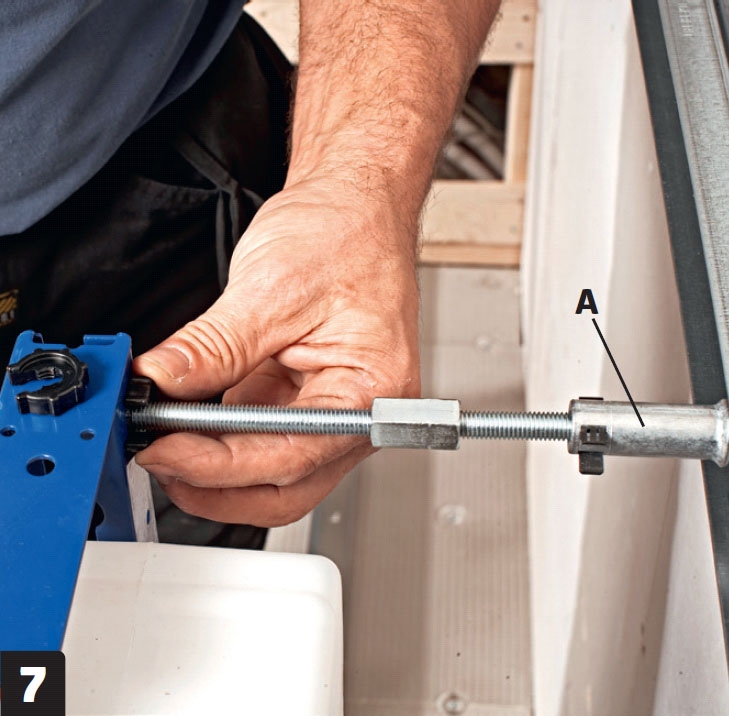

Hienosäädä pitkät kiinnitysraudat (A) sopiviksi. Kun teline on pystysuorassa, rauta on sopivan pituinen.
02
Peitä teline
4
Vaihe
Kun teline on suorassa, se peitetään kipsilevyillä. Tässä käytetään märkä tiloihin sopivia vahvoja ja kestäviä kuitu kipsilevyjä.
Levyt kiinnitetään telineeseen asennusliimalla ja ruuveilla.

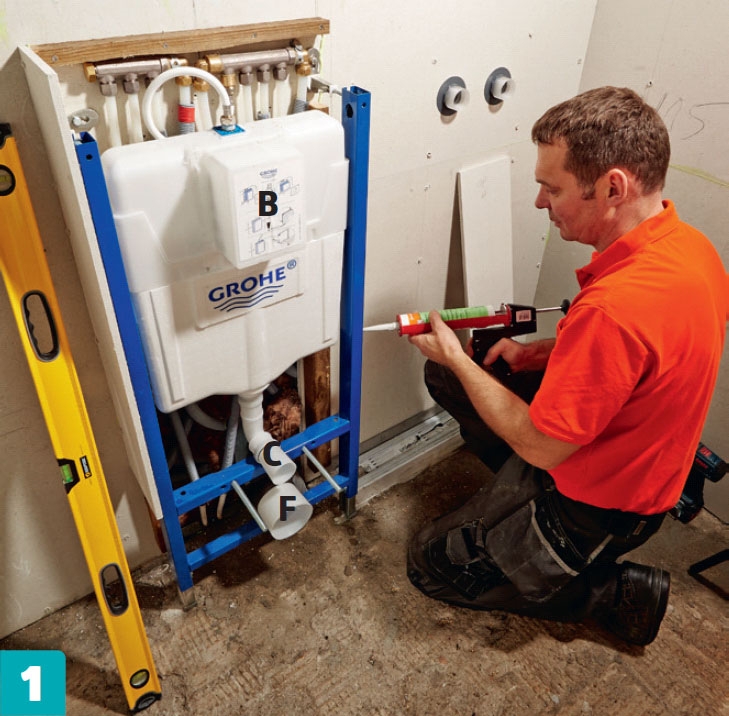

Peitä teline kuitukipsilevyillä, jotka sopivat märkätiloihin. Levitä levyjen taustalle asennusliimaa.
Ruuvaa levyt kiinni. Kiinnitä levyt alumiini-runkoon liimalla ja porakärki ruuveilla.

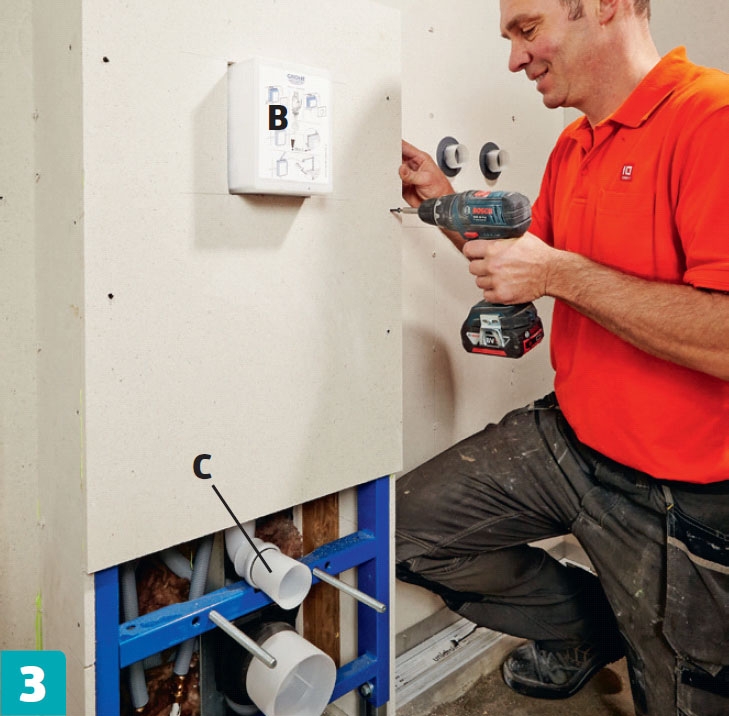

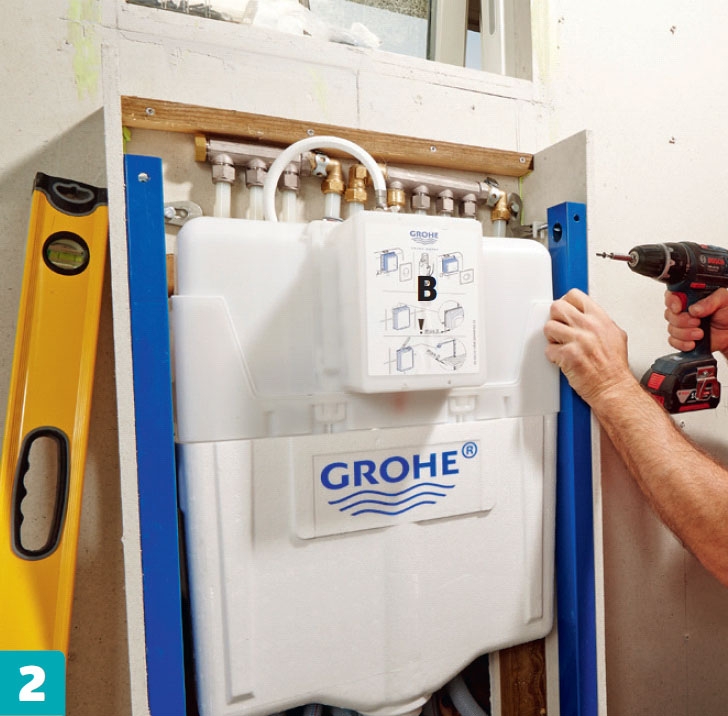

Peitä telineen etuseinä. Leikkaa levyyn painikelaatikon (B) mentävä reikä ja ruuvaa ylempi etulevyn palanen kiinni. Kuitukipsi-levyjen reunoja ei tarvitse vahvistaa, vaan pelkkä maalaaminen riittää.

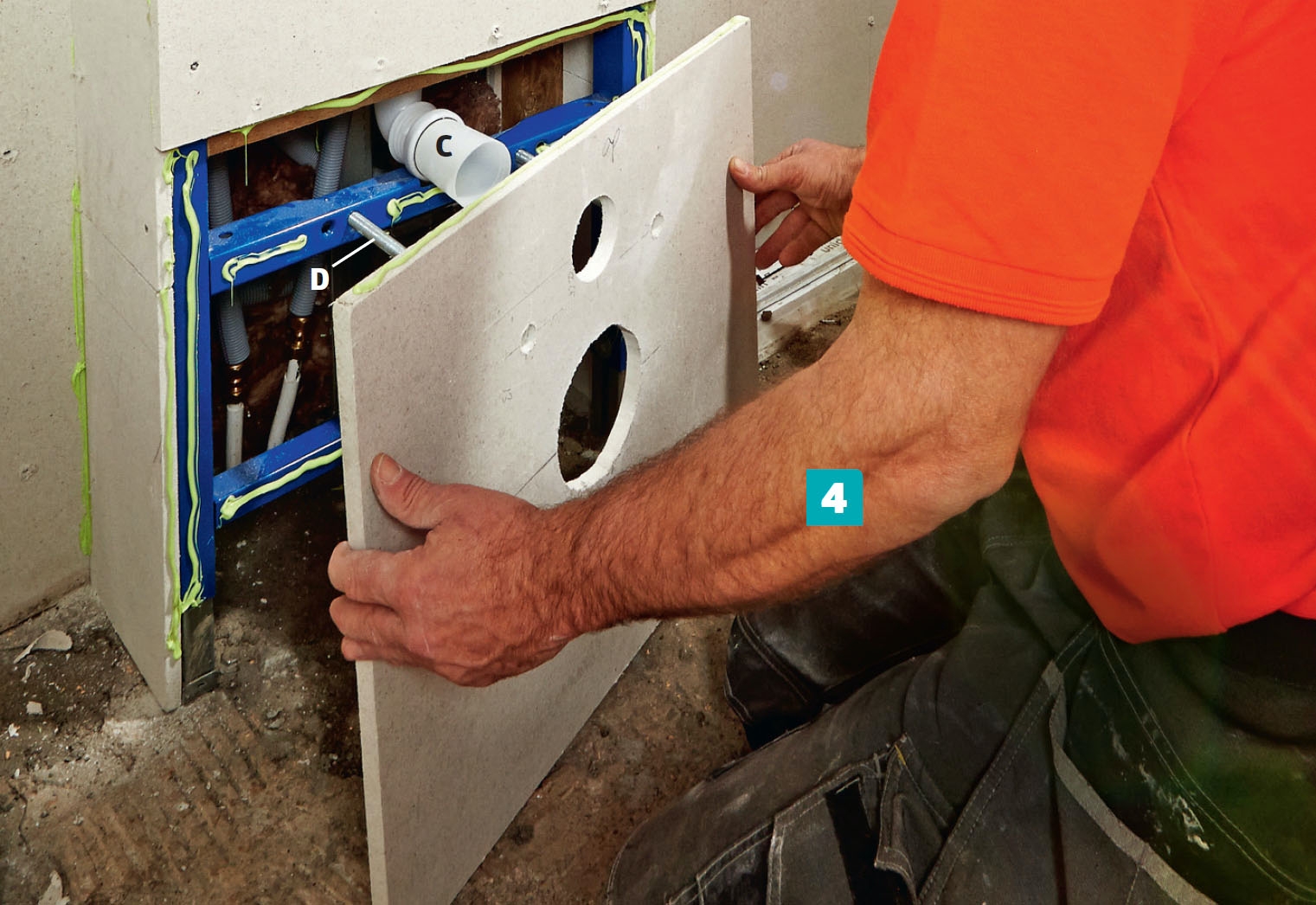

Leikkaa alempi etulevy ja poraa siihen reiät huuhtelu-putkelle (C), viemäriputkelle (E) ja kierretangoille (D), joiden on tarkoitus kantaa pöntön ja sillä istuvan ihmisen paino.
03
Kiinnitä pönttö
8
Vaihe
Kun etulevyt ovat paikallaan, uusi seinä pitää viimeistellä, ennen kuin pöntön voi kiinnittää paikalleen.
Pönttö on helppo ripustaa kahteen paksuun kierretankoon (D), jotka tulevat lisäseinän levyn läpi.
Kaikki osat pitää säätää sopiviksi, ennen kuin pöntön voi nostaa paikal-leen kierretankoihin. Kierretankoja pitää säätää, jotta ne sopivat pönttöön. Putket pitää lyhentää, jotta ne sopivat pöntön sisään.
Ruuvaa kierretangot (D) kiinni telineeseen. Tangon toisessa päässä on talttapäämeis selille sopiva kanta, joten voit käyttää ruuvaamiseen meisseliä.

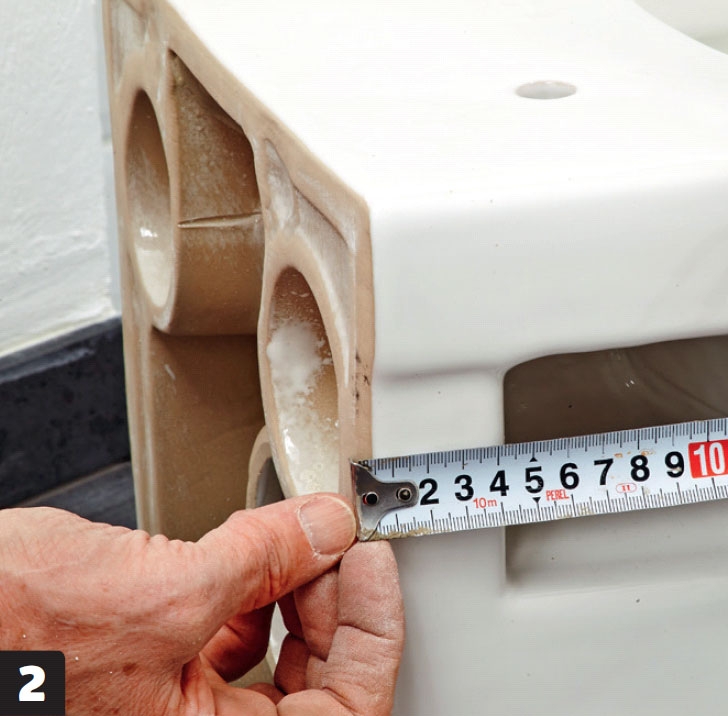

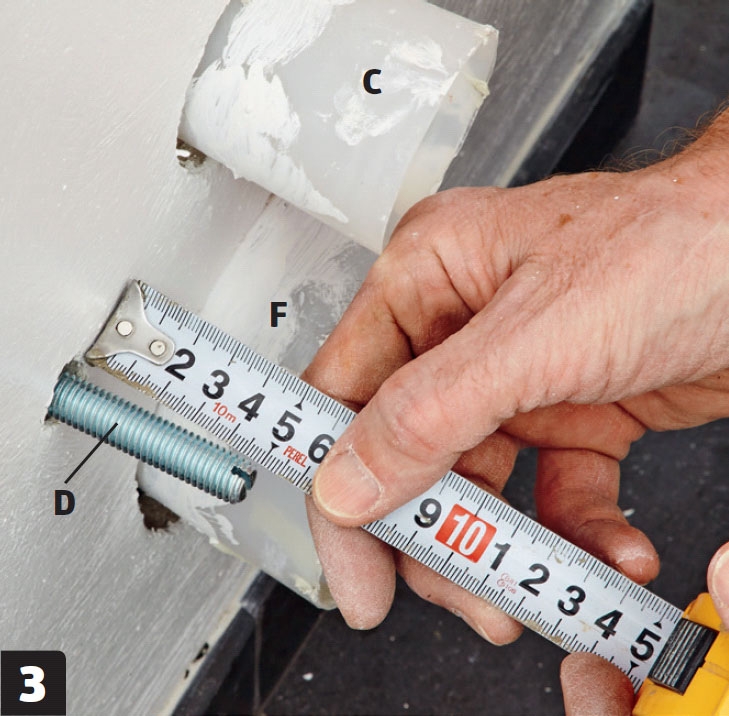

Mittaa pöntön takareunan paksuus. Mittaamisen tarkoitus on selvittää, kuinka syvälle kierretangot pitää ruuvata.
Pyöritä kierretangot (D) oikeaan syvyyteen. Ota huomioon kauluksen, aluslevyn ja mutterin paksuus. Tangot eivät saa jäädä liian pitkiksi, sillä muuten peite kaulukset eivät mahdu mutterien päälle.

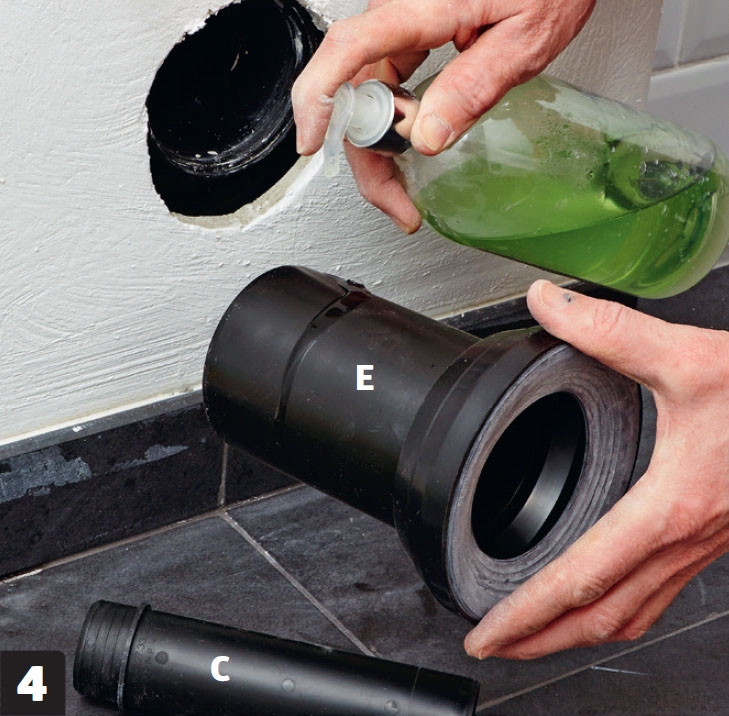

Voitele viemäriputken (E) ja huuhtelu-putken (C) päät ja työnnä ne levyn läpi. Voit käyttää öljyä tai saippuaa. Putkien pitää liukua kevyesti.

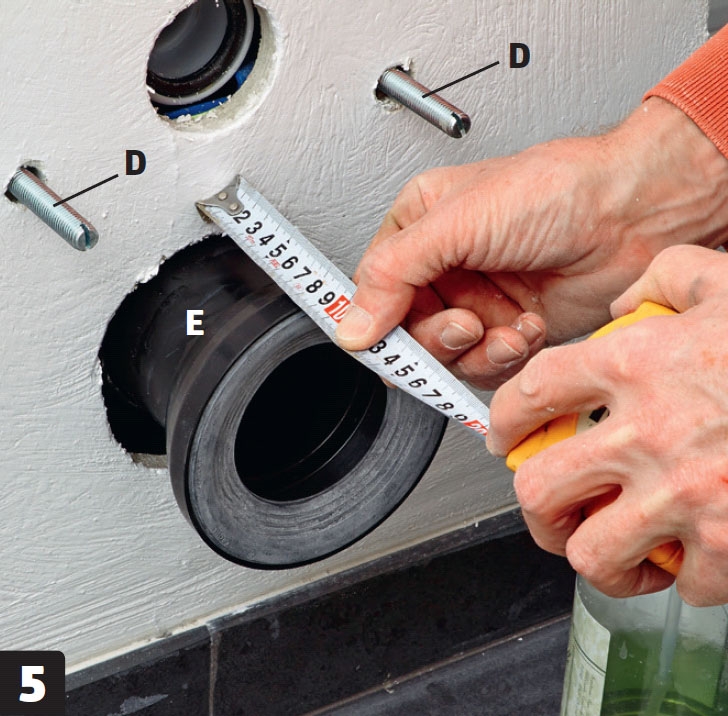

Mittaa, kuinka pitkälle viemäriputki (E) yltää, kun se on pohjassa. Mittaa seuraavaksi pöntön putki ja lyhennä se sopivaksi. Mittojen erotus kertoo, kuinka paljon pöntön putkea pitää lyhentää.
Mittaa myös huuhteluputken (C) pituus. Putken pöntön puoleisessa päässä on kaulus, jonka pitää yltää pöntön sisään. Se estää irtoliitintä työntymästä putkeen.

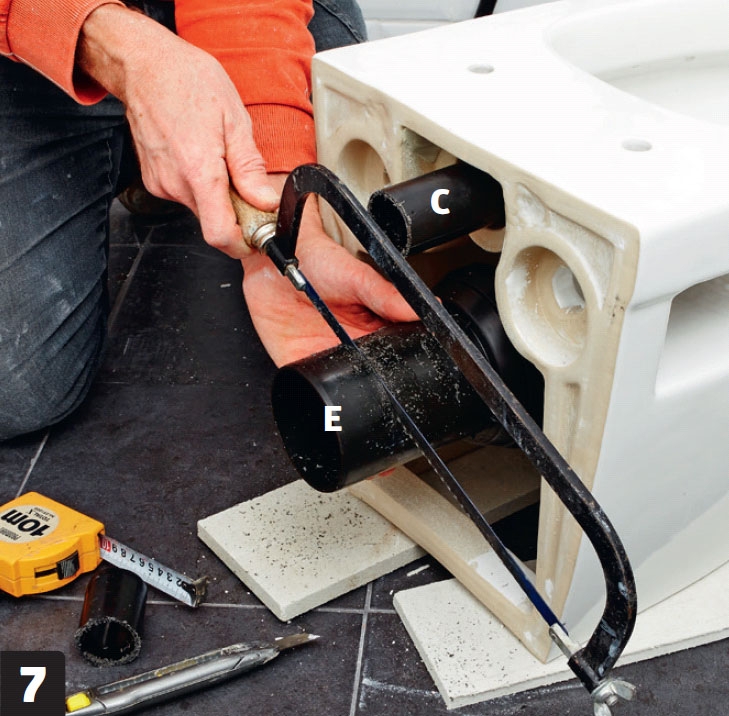

Lyhennä molemmat putket. Putket on helppo sahata, kun ne ovat kiinni pöntössä. Veistä päät siisteiksi, sillä muovin palaset voivat saada liitokset vuotamaan.

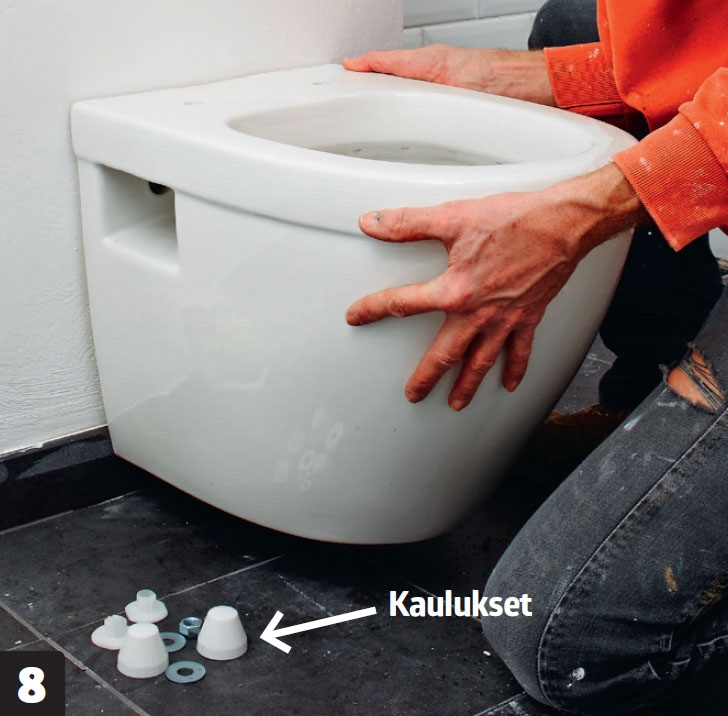

Nosta pönttö paikalleen. Pönttö liukuu kevyesti, kun putket ja liittimet on voideltu. Aseta peitekaulukset kierre tankoihin ja väännä mutterit kiinni.
Materiaalit
- Kuitukipsilevy
- 12 mm Kuitukipsiruuveja
- 2,5x40 mm Asennusliimaa
Vie aikaa
Pari päivää.
Hinta
Noin 300 euroa.
Vaikeusaste
Työ saattaa tuntua mahdottomalta, mutta ensivaikutelma pettää.

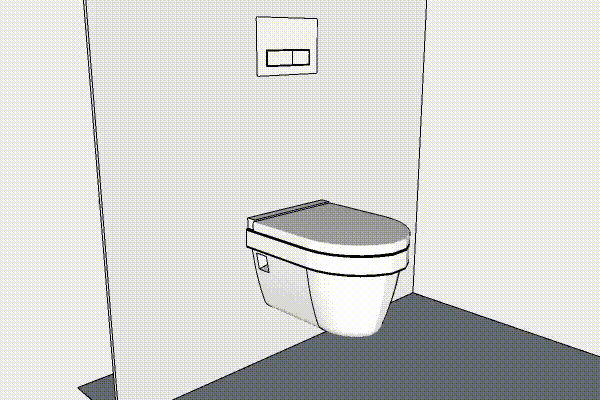

3D-malli

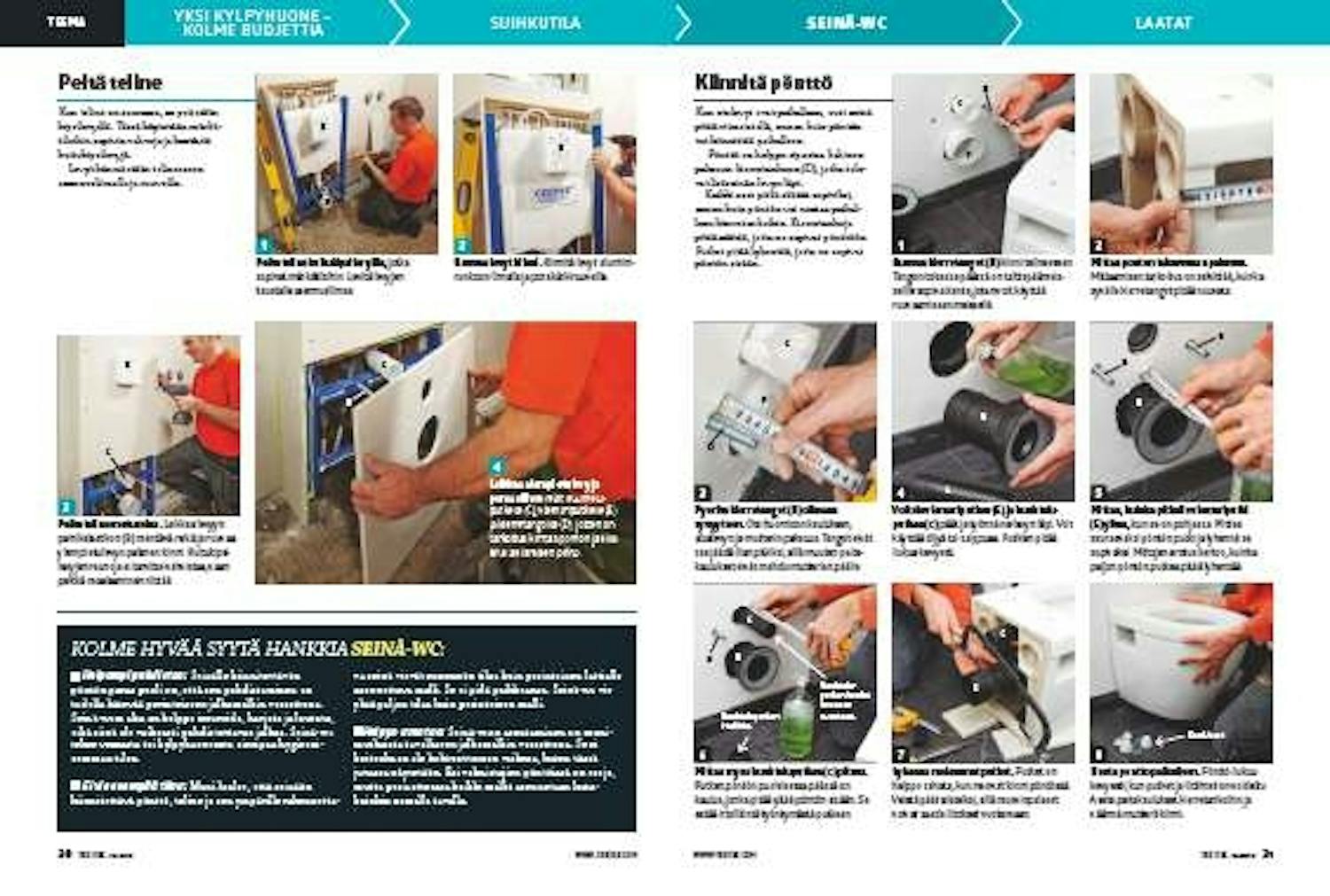

Lehtiversio

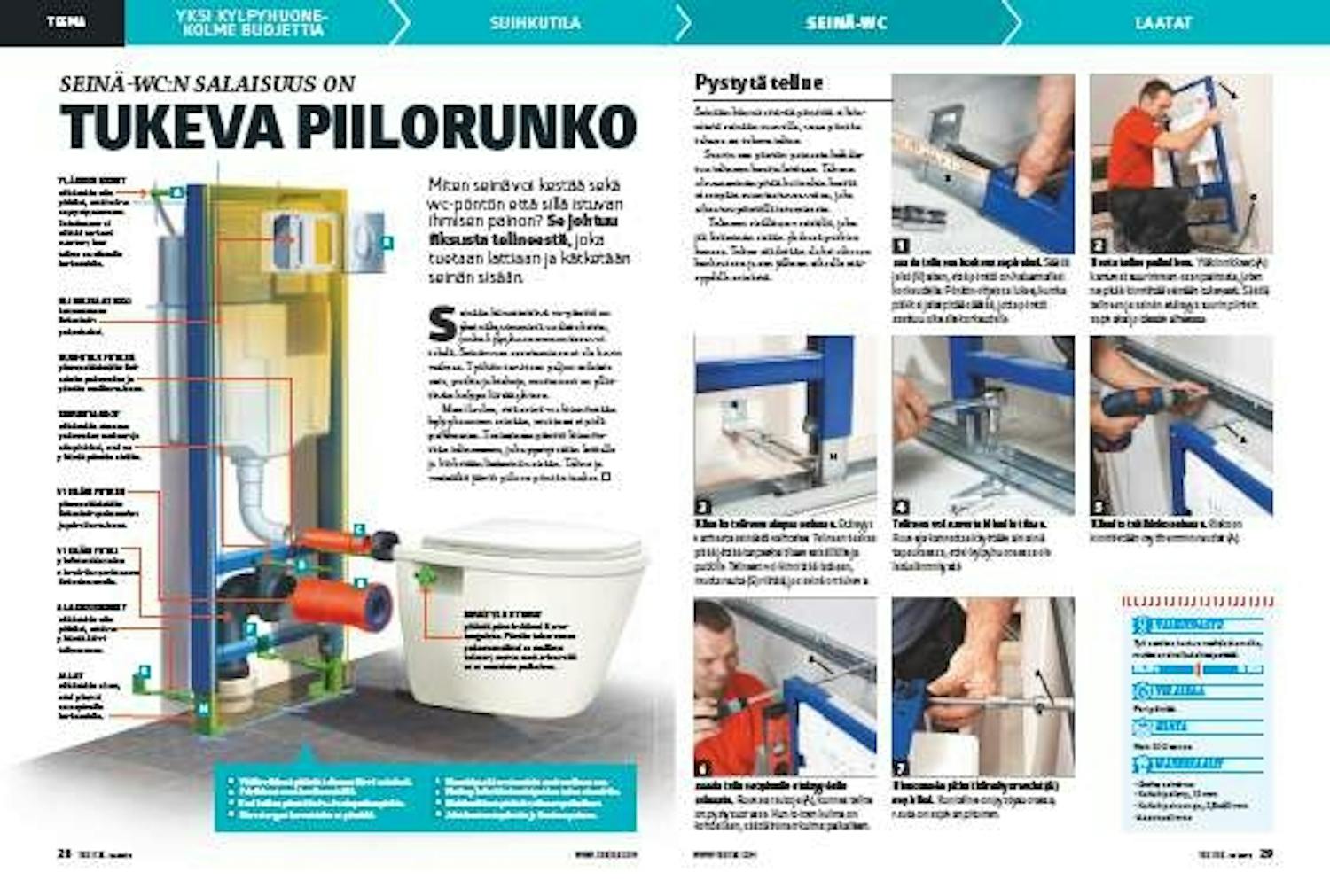

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
