Johdanto
Ohjeet
01
Asennuslevy
5
Vaihe
Tarvitset vankan työpöydän, johon raas-kit sahata aukon. Sen jälkeen tarvitset 6 mm:n vanerilevyn, joka sahataan tar-kasti aukkoon sopivaksi. Tämän irtole-vyn alapuolelle asennat pyörösahasi, ja näin saat käyttöösi pöytäpyörösahan.

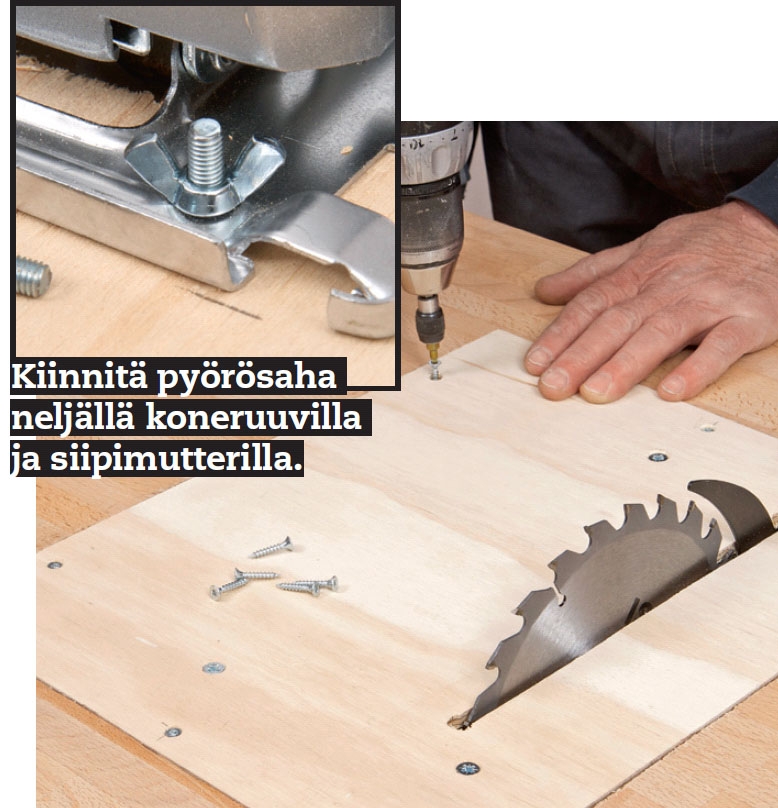

Saha kiinnitetään asennuslevyyn koneruuveilla ja siipimuttereilla, jotta sen voi myös helposti irrottaa. Voit myös halutessasi tehdä sekä sahasta että levystä irrotettavat. Asenna aukko-kohtaan suojalevy, jotta työkalusi eivät putoa siitä lattialle.

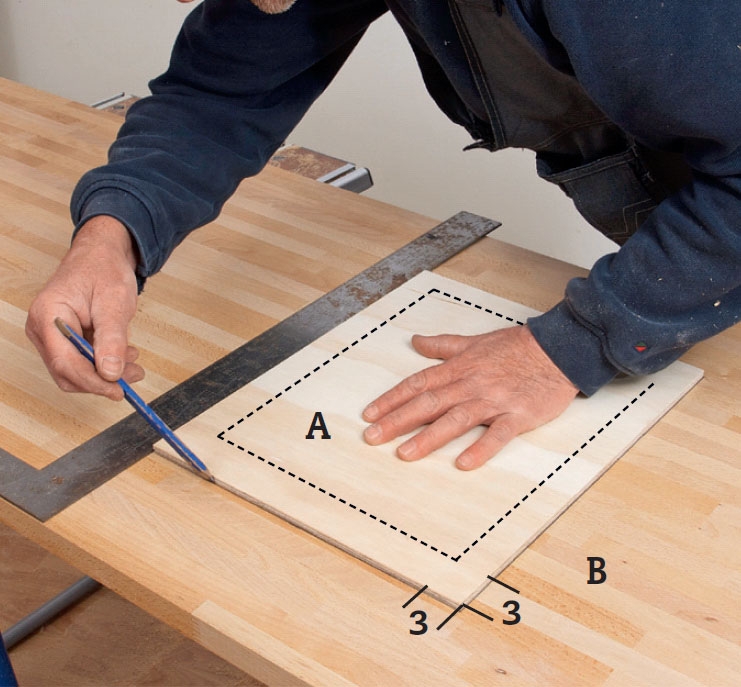

Aseta asennuslevy (A) pöytälevylle (B) ja piirrä viiva sen ympäri. Asennus-levyn pitää olla niin iso, että sahan pohja-levyyn ja moottoriin jää etäisyyttä 3 cm.

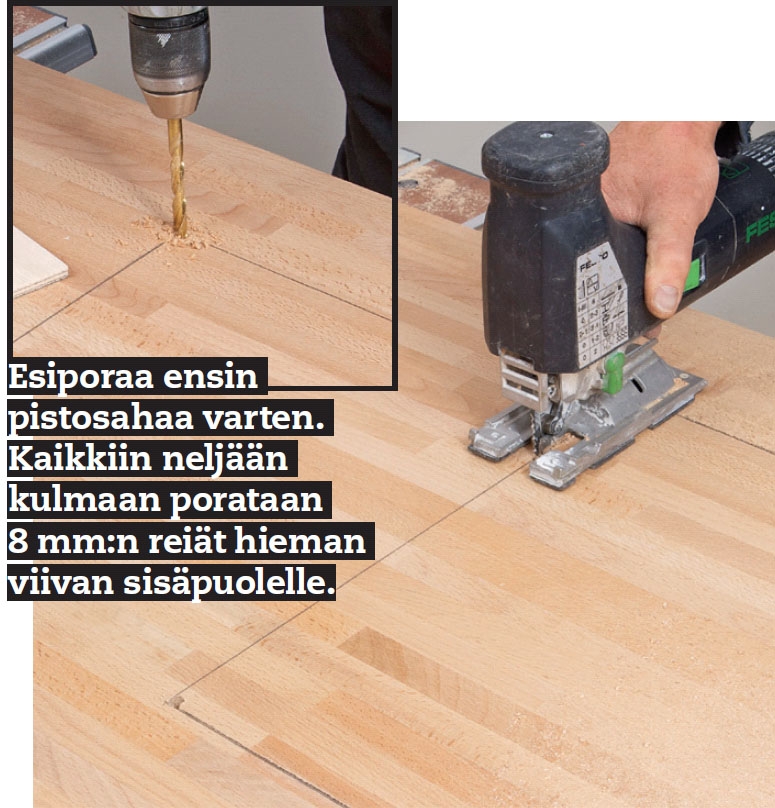

Sahaa pöytälevyyn aukko pistosahalla. Sahaa koko alustan ympäri hieman viivan sisäpuolelta. VINKKI: Voit tarvittaessa sahata alapuolel-ta, jotta levy ei rispaannu päälipinnalta.
Liimaa ja ruuvaa tukilistat (C) reunojen ympärille. Sijoita listat 6 mm pöytätasoa alemmaksi, jotta asennuslevy asettuu pöydän kanssa samalle tasolle.

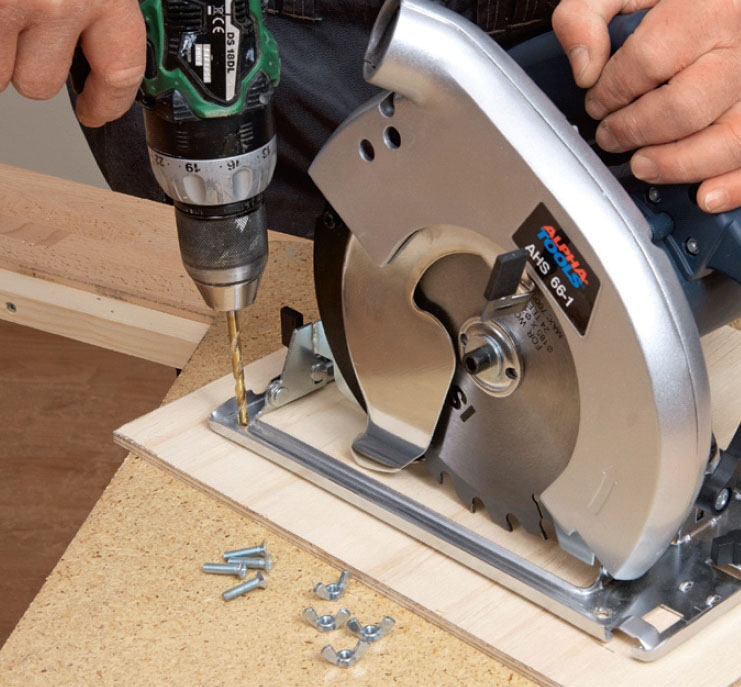

Paina pyörösahan pohja asennuslevyä vasten (A) ja poraa 5 mm:n reikä jokaiseen kulmaan. Merkitse terän ja jakoveitsen vaatimat kolot ja sahaa ne auki pistosahalla.
02
Teränsuojus
4
Vaihe

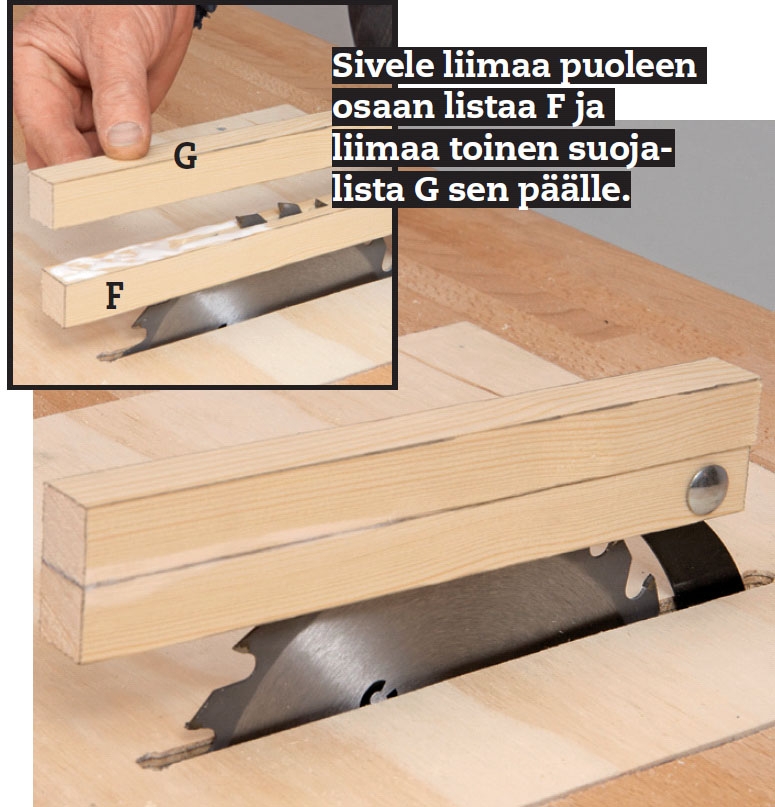

Pöydästä esiin nouseva terä on vaaralli-nen. Tämän vuoksi sille tehdään suojus, joka kiinnitetään jakoveitsen ympärille. Näin suojus peittää terän hampaat. Suojus koostuu isosta ”puutaskusta”, joka on tehty kahdesta listasta. Alin lista sahataan osittain läpi pituus-suuntaan, ylin liimataan alimman päälle. Näin alaosa voidaan kiinnittää jakoveitseen, ja ylin osa peittää sahan-terän hampaat.
Ennen kuin työstät teränsuojuksen, valmista ohjain, joka helpottaa pienten listojen sahaamista pitkittäissuunnassa. Näytämme, miten ohjain tehdään.

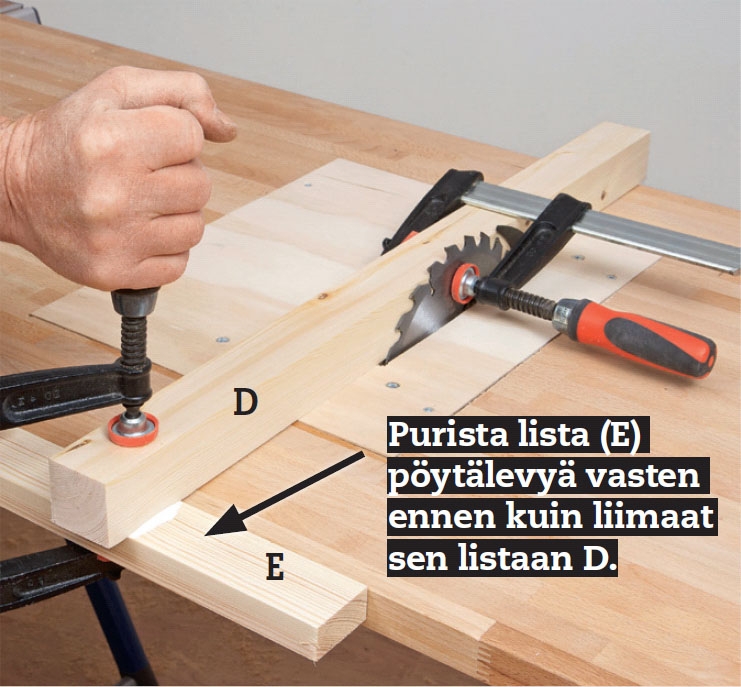

Valmista ensin ohjain kiinnittämällä puristimilla ohjauslista (D) terän sivuun. Sivele liimaa päätylistalle (E) ja purista se pöydän reunaa vasten siksi aikaa, kun kiinnität sen alapuolelta ohjauslistaan. Anna liiman kuivua. Nyt ohjain on valmis.

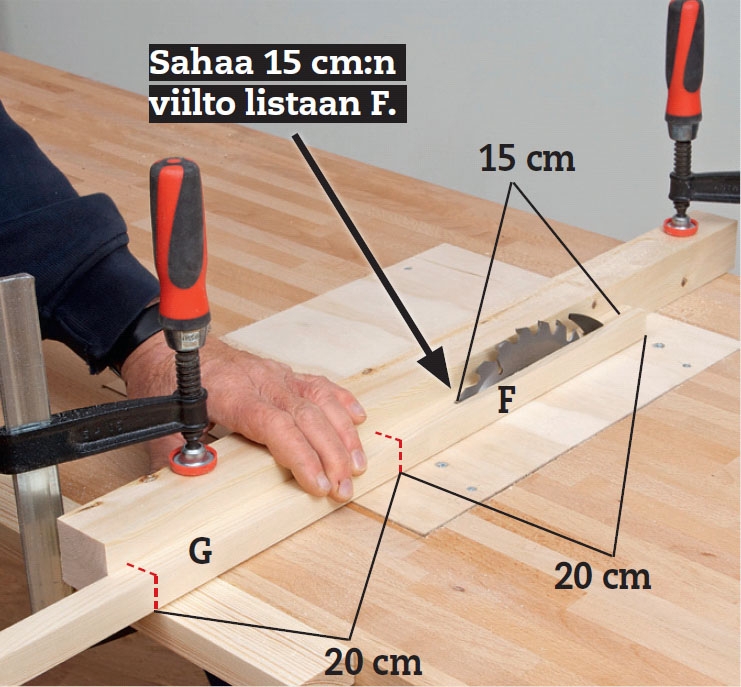

Siirrä ohjainta ja valmista teränsuojalistat. Leikkaa kaksi 20 cm:n pituista listaa (F ja G) ja sahaa 15 cm:n pitkittäisviilto listaan F.

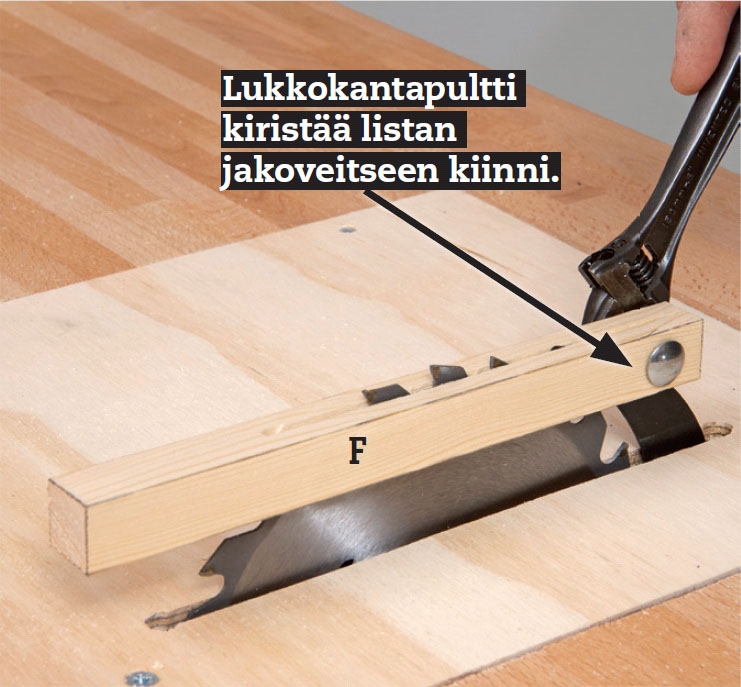

Asenna alin lista (F). Esiporaa listaan ensin 5 mm:n reikä. Laita reikään lukkokantapultti ja kiristä lista mutterin avulla kiinni jakoveitseen.
Materiaalit
6 mm vaneria:
• 1 asennuslevy (A), tässä 30 x 36 cm
21 x 21 mm höylättyä mäntyä:
• 1,3 m tukilistaa (C)
• 2 teränsuojalistaa (F) ja (G) á 20 cm
21 x 45 mm höylättyä mäntyä:
• 1 päätylista (E), 30 cm (ei piirroksessa )
45 x 45 mm höylättyä mäntyä:
• 1 ohjainlista (D), 75 cm (ei piirroksessa.)
Lisäksi:
• Väh. 22 mm paksu pöytälevy (B) • Liimaa
• 4 x 20 mm ruuveja • 4 x 40 mm ruuveja
• 4 kpl 5 x 20 mm koneruuveja + siipimutterit • 5 x 30 mm lukkokantapultti
Vie aikaa
2-4 tuntia
Hinta
Noin 25 € (ei sis. työpöytää eikä pyörösahaa)
Vaikeusaste
Kohtuullinen. Vaikeinta on sahata juuri oikeankokoinen aukko asennuslevylle.

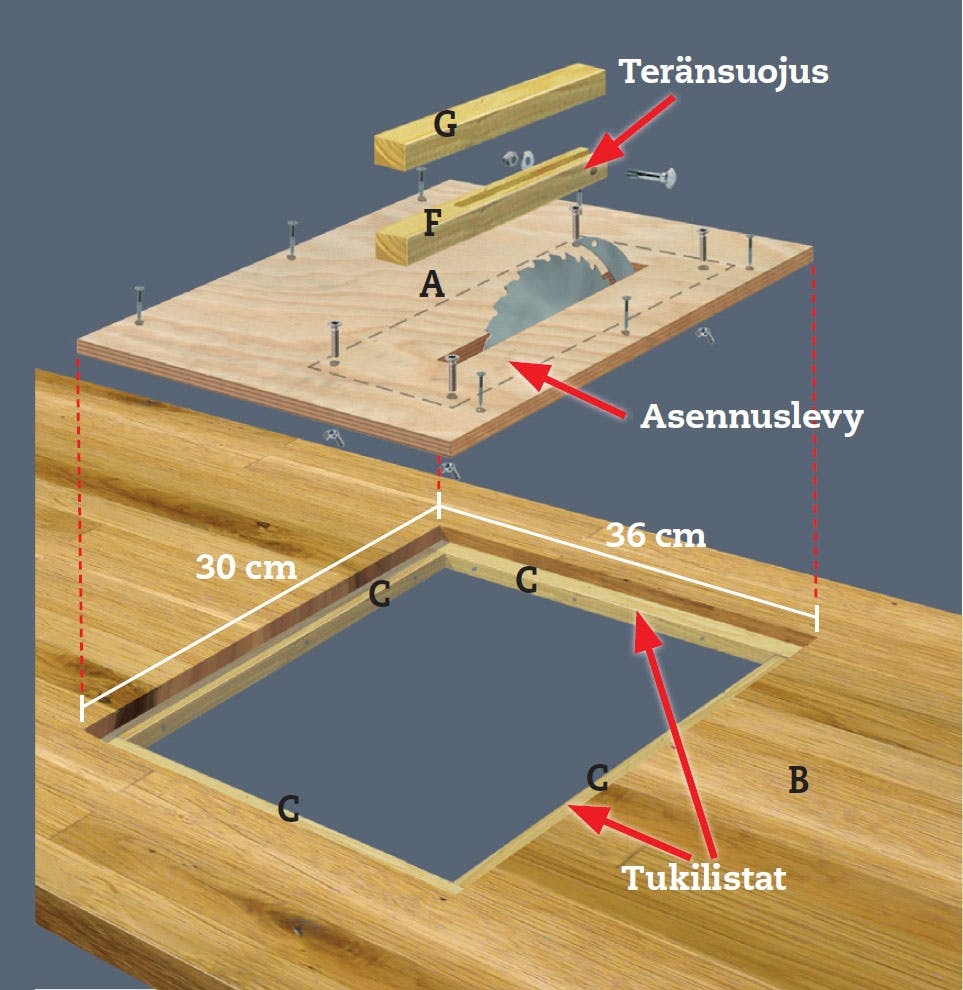

Piirustus
Näin osat yhdistyvät
Pyörösaha roikkuu pöytä-levyn aukkoon sijoitetun asennuslevyn alapuolella. Tukilistat on upotettu, jotta asennuslevy saadaan pöytälevyn tasoon. Asennuslevyn koko on 30 x 36 cm, se sopii monille pyörösahoille. Näin sahan pohjalevyn ja moottorin ympärille jää 3 cm ilmaa. Säädä mittoja isompaa pyörösahaa varten.
