Johdanto
Ohjeet
01
Kaapin osat
5
Vaihe

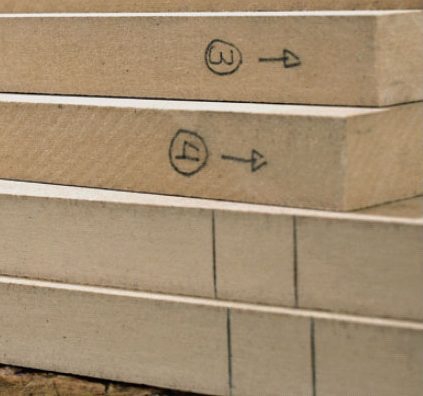

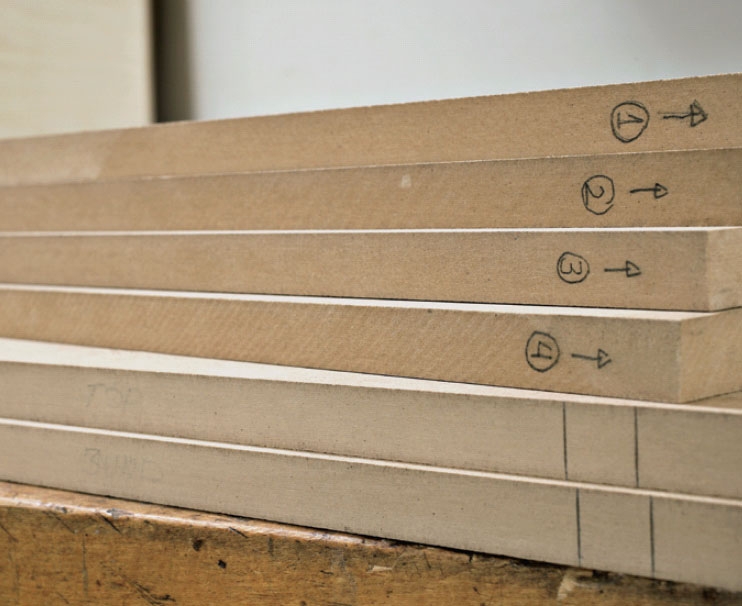

Merkitse kaikki osat tarkasti nimel-lä ja nuolella, joka kertoo, kumpi puoli tulee ylöspäin. Tarkat mitat ja kulmat ovat ratkaisevan tärkeitä. Jos sinulla ei ole hyvää pöytäpyö rö sahaa tai upotussahaa (+ kis ko), voit leikkauttaa levyt valmiiksi liikkeessä.

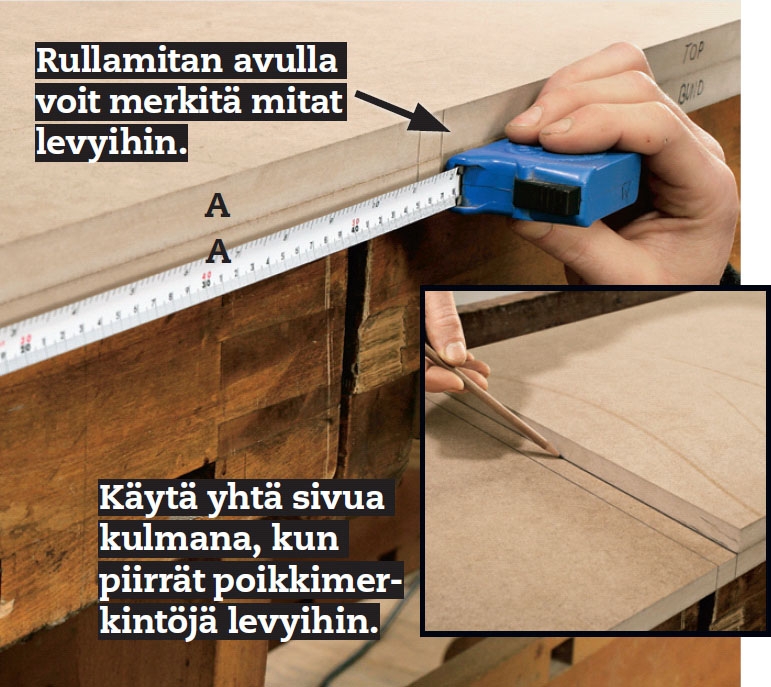

Merkitse päälli- ja pohjalevyihin (A), mihin pystykappaleet tulevat. Aseta päällilevy pohjalevyn päälle ja vedä viivat etureunaan 1,9:n, 46:n ja 47,9 cm:n kohdille - ensin vasemmalta ja sitten oikealta. Siirrä merkit päällä olevien levyjen sisäpintoihin.

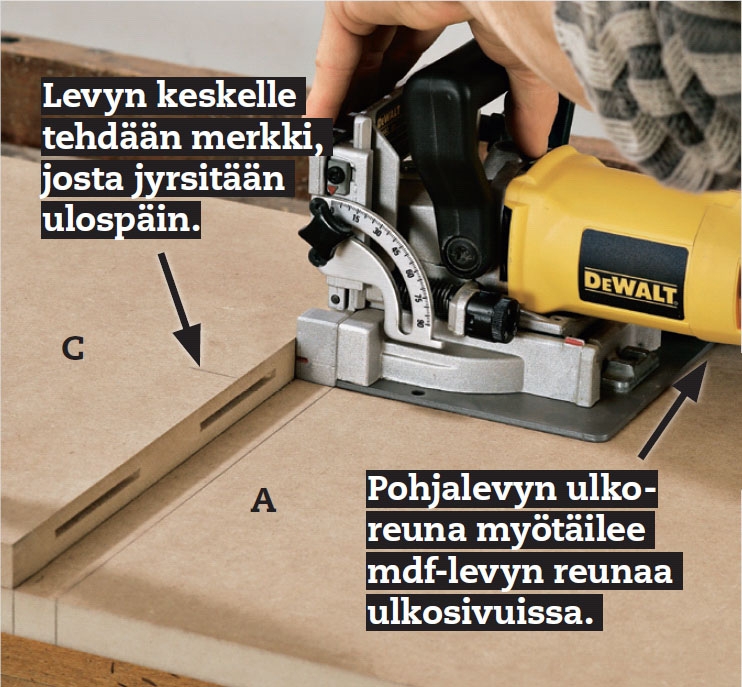

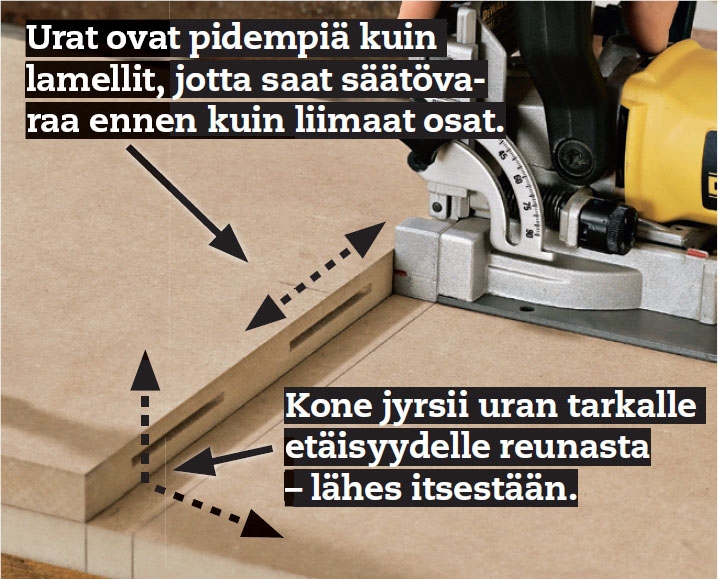

Jyrsi pystylevyihin (C) urat lamelleille. Aseta levy (C) pohjan (A) päälle sille kohdalle viivaa, josta levy kipataan ylös. Kiinnitä se ruuvipuristimilla. Aseta koneeseen pohjalevy ja jyrsi levyyn kolme uraa: ylös, alas ja keskelle levypintaa.
Pohjalevyyn (A) jyrsitään vastaavat lovet levyjä siirtämättä. Kone kään-ne tään pystyyn, pohjaa painetaan sivukap-pa letta vasten ja jyrsinlevy painetaan alas sivukappaleen lovien kohdalta. Lovet sijaitsevat nyt yhtä kaukana merkkiviivasta.
02
Peiliovet
3
Vaihe

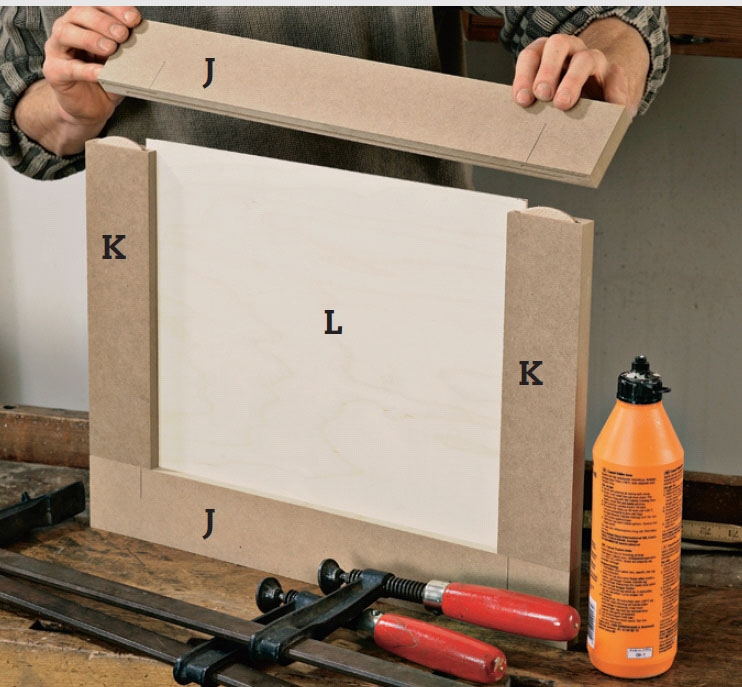

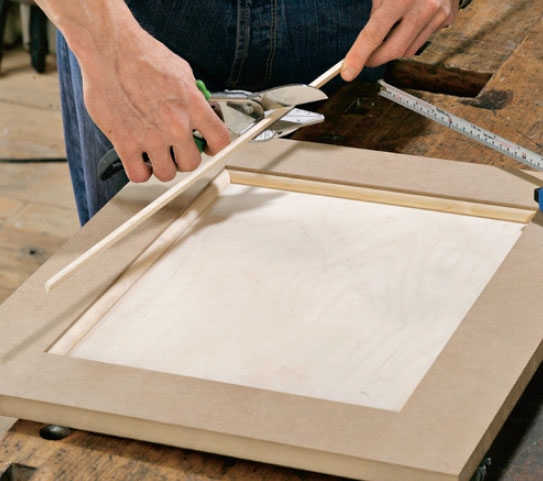

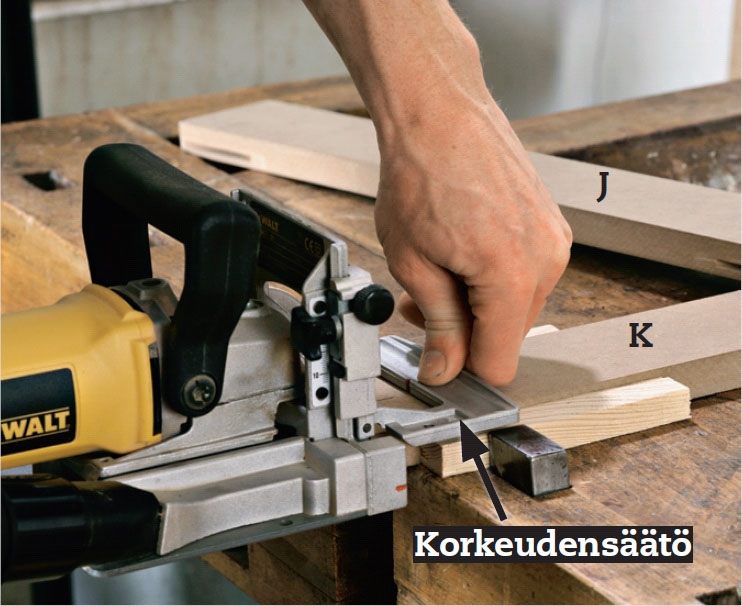

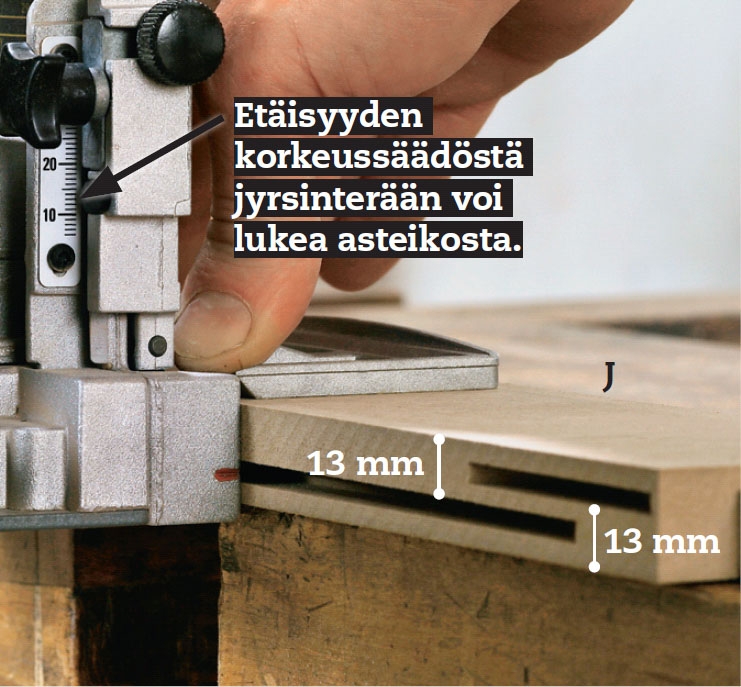

Myös peiliovet kootaan lamelleilla. Jotta pystyisit jyrsimään urat lamelli lius-koille ja peileille, joudut suojaamaan kahta uraasi ja käyttämään tähän tehtävään kor-keu ssäädintä. Laske säädin alas ja aseta se 13 mm:iin. Jyrsi ura lamelliliuskalle nro 10.
Kun raamiin on jyrsitty urat lamelleille, levy käännetään ja asetuksia muutta matta jyrsitään raamikappaleisiin (J, K) urat peileille. Pitkissä kappaleissa jyrsiminen lopetetaan 5 mm:n päähän reunasta.
03
Kokoa ja ripusta
5
Vaihe

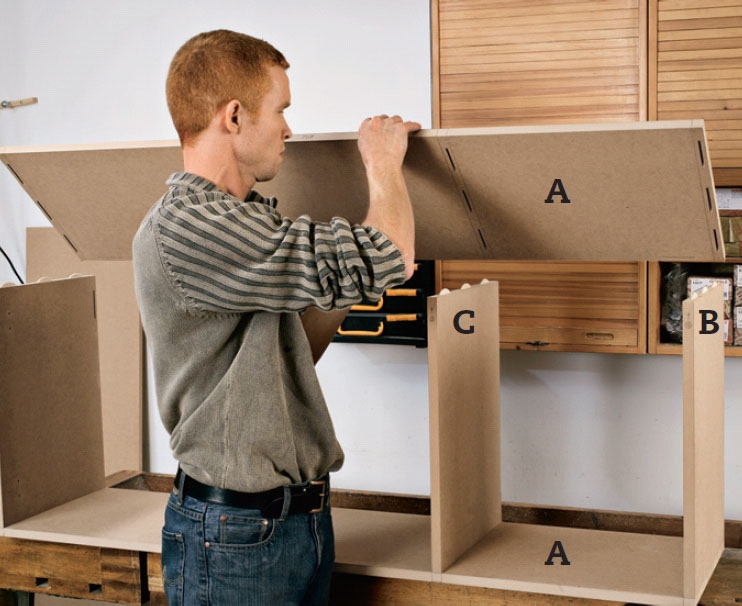

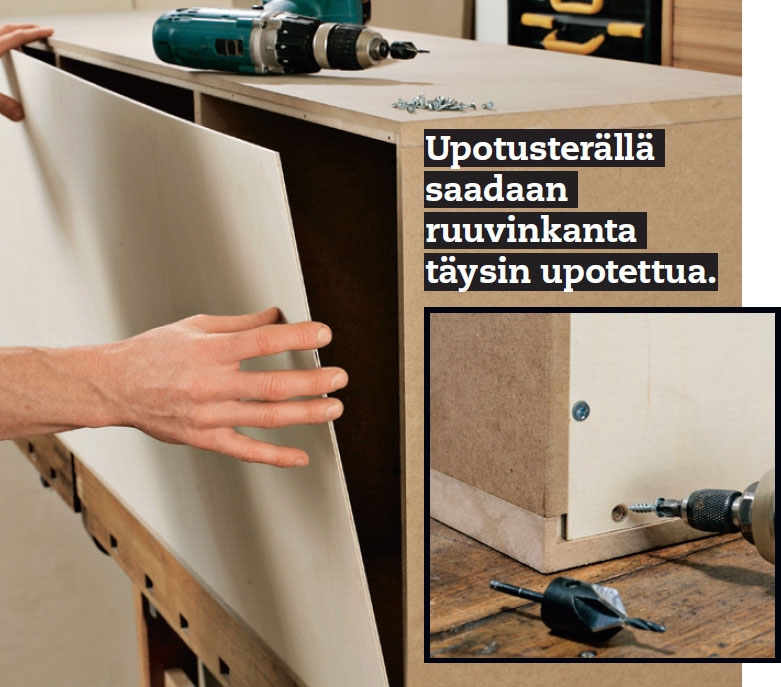

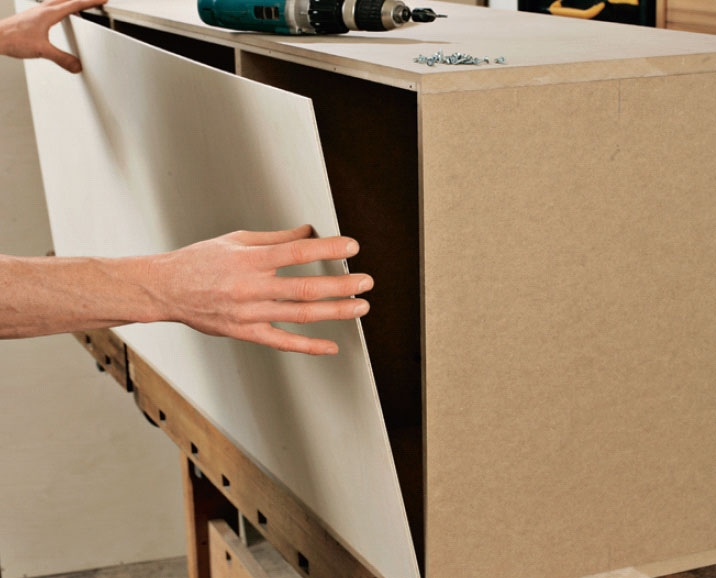

Kokoa kaappi ilman liimaa. Aseta päädyt ja sivut pohjan lamelleihin ja pane päällilevy paikalleen. Tarkista, että kulmat ovat suorat ja kaikki liitokset tiiviitä, ja ruuvaa taustalevy kiinni (esiporaa 3 mm:n upotus-terällä). Irrota osat jälleen toisistaan.

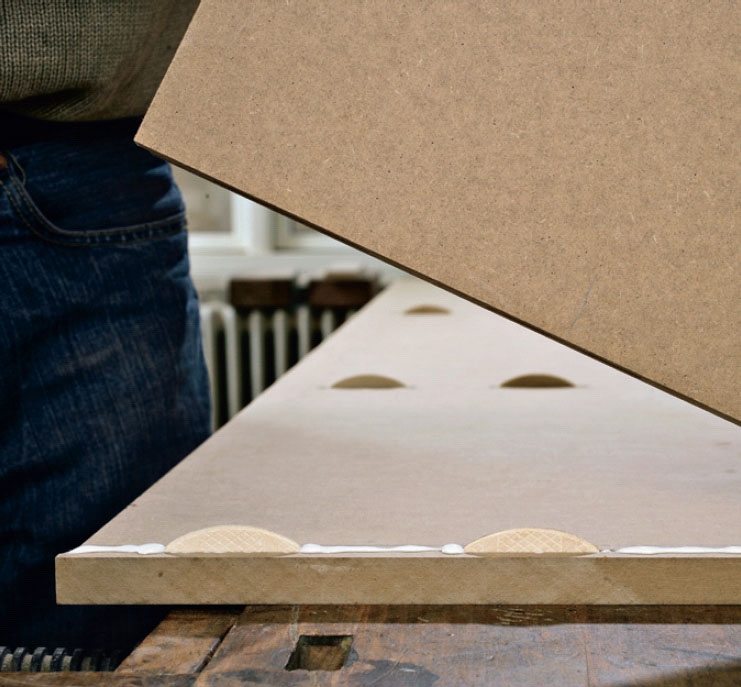

Laita liimaa ja lamellit pohjan uriin ja sivele sitten liimaa vastaaviin uriin sivulla ja päädyssä yksi kerrallaan, sitä mukaan kuin asetat niitä paikoilleen. Liimaa päällilevy vastaavasti sivelemällä liimaa lamelleihin ja kaikkiin reunoihin.
Tarkista, että osat ovat paikoil-laan, ja kiinnitä taustalevy. Yritä selvitä liimauksesta 10 minuutissa, sillä la-mellit laajenevat kosteudesta. Tämän vuoksi kannattaa esiporata reiät. Lamellit pitävät nyt niin hyvin, että puristimia ei tarvita.

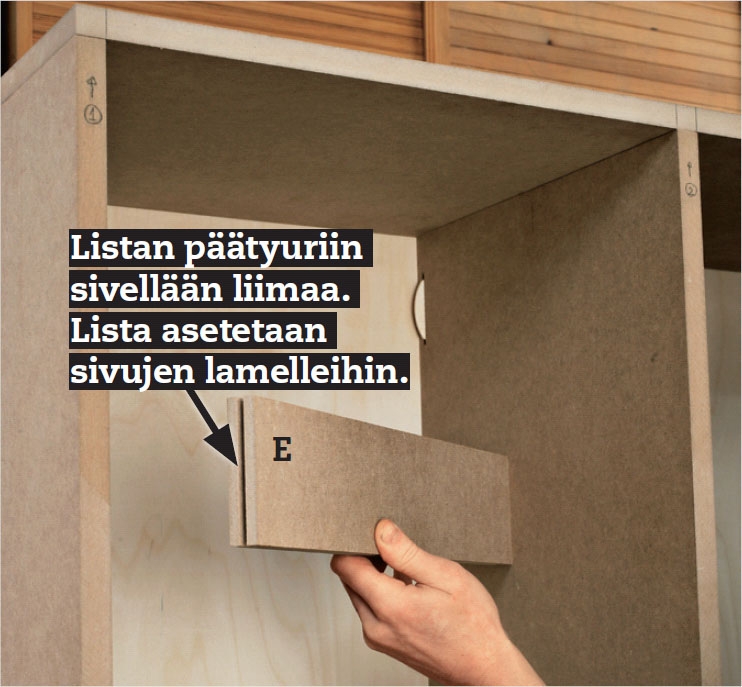

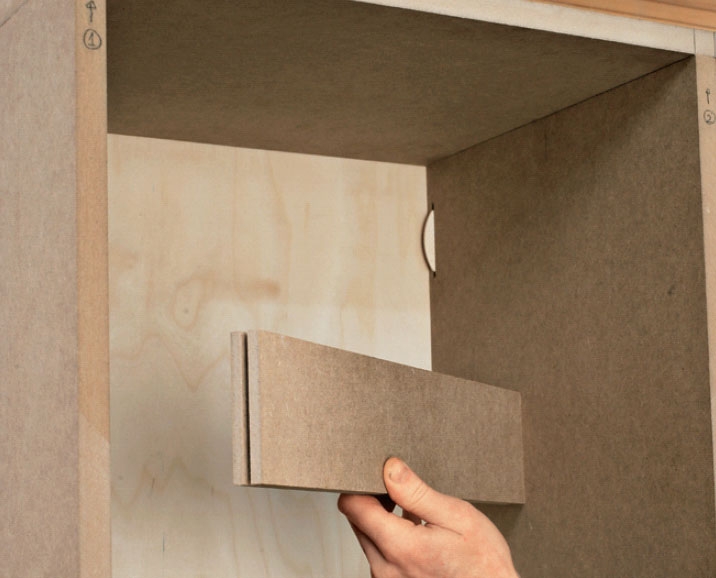

Kahteen ovilokeroon kiinnitetään listat ripustusta (E) varten. Tähän käytetään lamelleja. Kone asetetaan kulmaan kiinni ja sivuihin jyrsitään urat lamelleille (nro 10). Jyrsi läpimenevät urat tukilistojen päi hin ja työnnä lista paikoilleen lamelleihin.

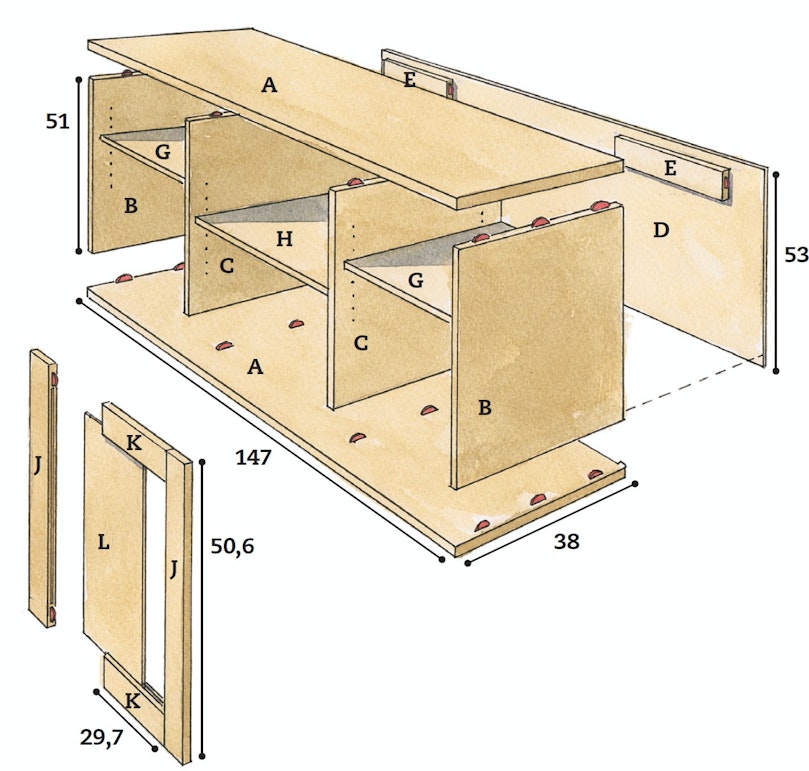

Materiaalit
19 mm:n mdf-levyä:
• 2 pohja-/päällilevyä (A), á 38 x 147 cm
• 2 päätyä (B) á 38 x 51 cm
• 2 sivua (C) á 37,5 x 51 cm
• 2 sivuhyllyä (G) á 44 x 35 cm
• 1 hylly (H), 51,1 x 37 cm
• 4 pitk. raamia (J) á 7 x 50,6 cm
• 4 lyh. raamia (K) á 7 x 29,7 cm
• 2 ripustuslistaa (E)
4 mm:n koivuvaneria:
• 1 taustalevy (D), 53 x 145,2 cm
• 2 ovipeiliä (L) á 31,7 x 38,6 cm
Lisäksi:
• 24 lamelliliuskaa, nro 20
• 12 lamelliliuskaa, nro 10
• 3,5 x 15 mm:n ruuveja taustalevyä ja saranoita varten
• 4 piilosaranaa upotettuihin oviin
• 12 hyllykannatinta, 4 mm
• Valkoista puusepänliimaa
• Pohja- ja viimeistelymaalia. Tässä on käytetty syvänpunaista, emalinomaisesti kiiltävää vesiohenteista maalia.
Vie aikaa
1-2 päivää + kuivumisaika
Hinta
Noin 90 €, hieman mm. maalista riippuen.
Vaikeusaste
Hyvät työkalut ovat puoli pr ojektia. Kun levyt on sahattu mittaan, lamellien käyttö tekee työstä helppoa.
