Johdanto

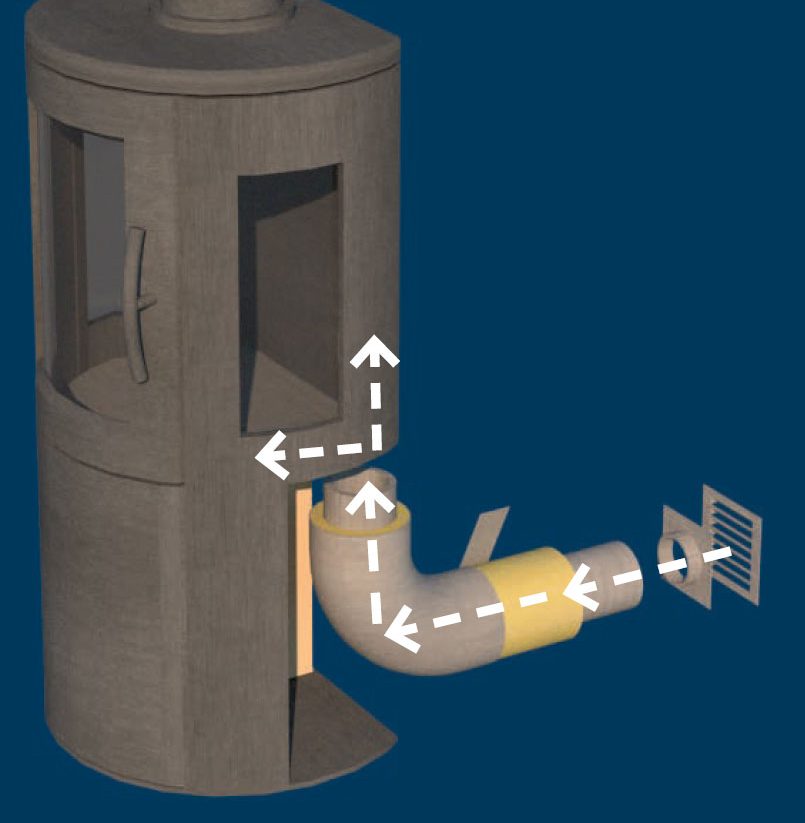

Ilma kulkee seinän läpi eristetyssä joustoletkussa, joka kiinnitetään takan pohjaan.
Ohjeet
01
Tee näin
7
Vaihe
Asennamme tässä Varde AirBox -järjestelmän, mutta saatavana on muitakin samalla periaatteella toimivia järjestelmiä. Toiminta perustuu siihen, että talon ulkopuolelta johdetaan raitista ilmaa palamista varten sisäilman käyttämisen sijasta.
Ilma johdetaan uuniin 80 millin joustoletkulla, joka liitetään polttokammion alapuolella olevaan liittimeen.
Letku johdetaan ulos takan takaosan kautta ja ulkoseinän läpi. Jos takan alla on kellari, voit vetää putken alas lattian läpi ja ulos kellarin seinästä.

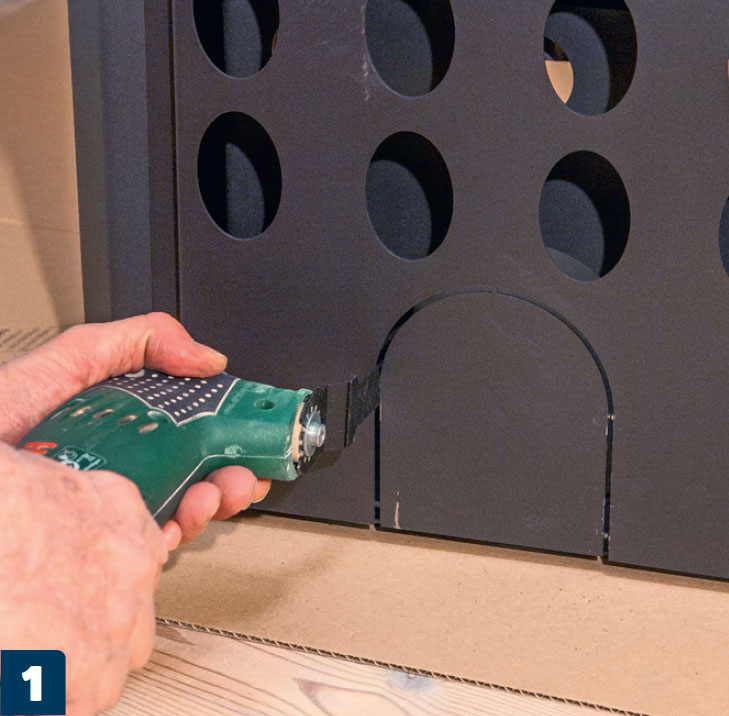

Irrota takan takapuolella oleva suojalevy. Siinä on pienet kielekkeet (tässä 5 kpl), jotka katkaistaan monitoimityökalulla. Jos letku on tarkoitus asentaa lattian läpi, poista sen sijaan takan pohjan suojalevy.
Poraa reikä seinän läpi. Merkitse reiän keskipiste 7-8 sentin korkeudelle lattiasta ja poraa 105 millin reikä. Näin saat tilaa sekä ilmaputkelle että eristeelle. Poraa molemmilta puolilta.

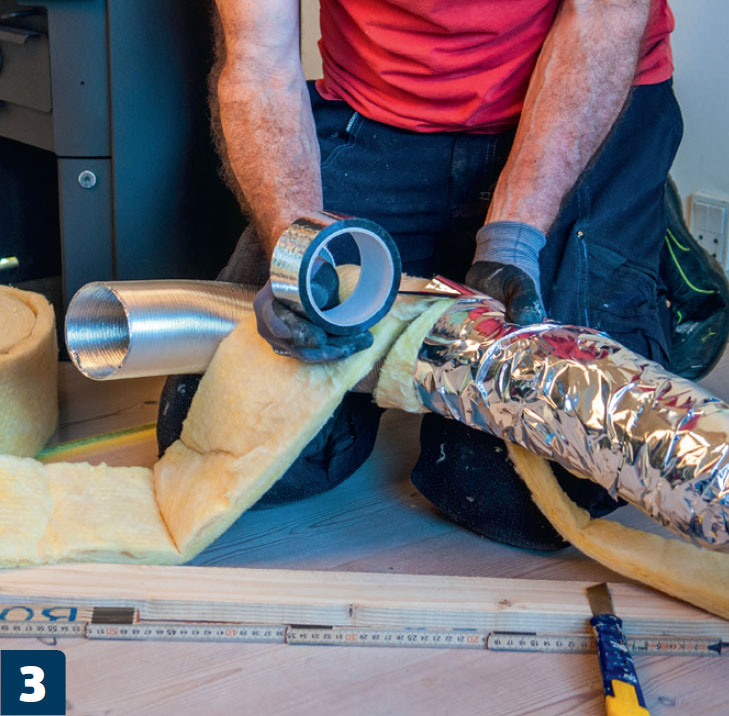

Ilmaletku (joustoputki) eristetään 20 millin mineraalivillalla. Kiinnitä eriste alumiiniteipillä samalla kun pyörität sitä. Kierrä lopuksi useita kerroksia alumiiniteippiä eristeen ympärille.
Ilmaletku asennetaan edestä. Työnnä putki alaosan aukon läpi ja kiinnitä se pohjaan alumiiniteipillä. Eristeen tulee ulottua noin 4 sentin päähän takan pohjasta. Toinen pää työnnetään ulos takaseinästä.
Viimeistely ulkotiloissa. Mukana toimitettu kaulus painetaan ilmaputkeen, jossa sitä pitää paikallaan kumitiiviste. Laita hieman kumimassaa kauluksen yläosaan ja työnnä se paikoilleen reikään.

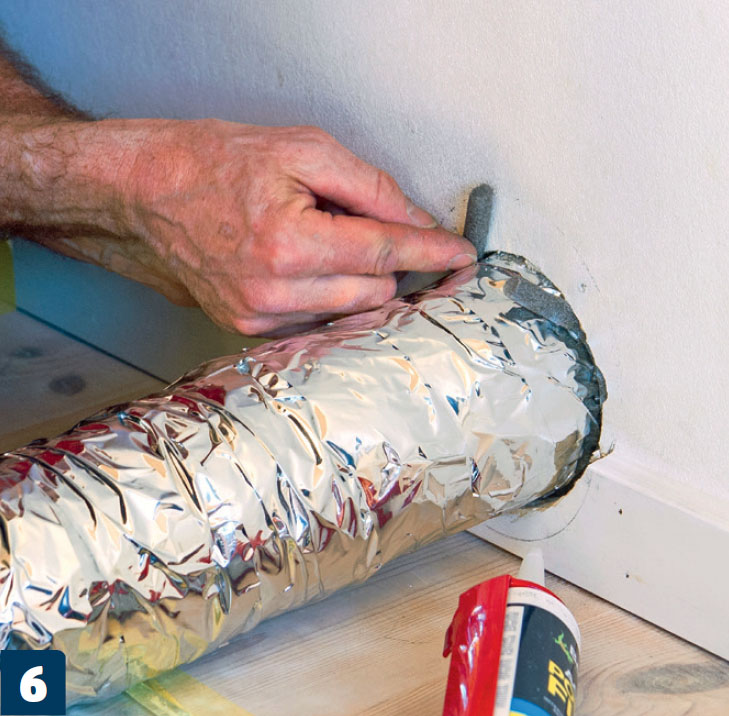

Läpivienti tiivistetään sisäpuolelta. Raot tiivistetäänsaumanauhalla ja päällemaalattavalla akryylimassalla. Tiivistäminen on tärkeää, jotta lämmin ilma ei pääse ulos seinän läpi, sillä siitä voi aiheutua kosteuden tiivistymistä.
Piilota letku. Tämä ei ole ehdottoman välttämätöntä, mutta lopputulos näyttää paremmalta, jos rakennat ilmaletkun piilottavan laatikon. Voit tehdä laatikon laudanpätkistä tai kipsilevystä.
Materiaalit
- Ilmansyöttöjärjestelmä (tässä Varde AirBox -järjestelmä)
- Putkieristeet
- Kumimassaa, saumanauhaa ja akryylimassaa
Erikoistyökalut
- Pora reiän poraamiseksi seinään
Vie aikaa
Puoli päivää.
Hinta
Noin 250 euroa.
Vaikeusaste
Kun tiedät, mihin takka sijoitetaan, ilmanottoaukon asentaminen käy helposti.
Video

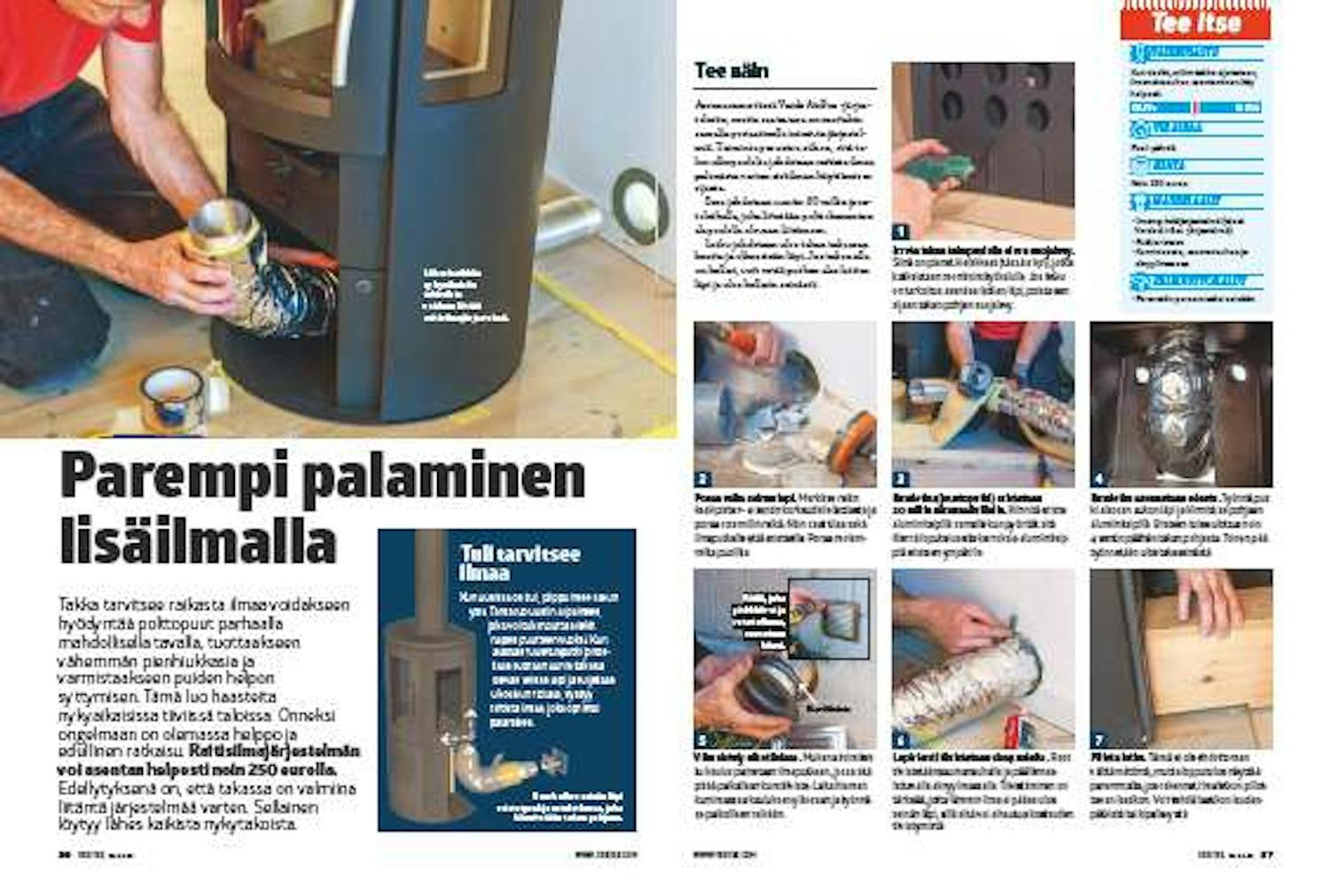

Lehtiversio
