Siisti suoja patterille

Onko kodissasi ruma lämpöpatteri, joka hallitsee koko huonetta? Voit rakentaa patterille siistin suojan helpolla maalarinteippitekniikalla. Voit sahata tarvittavat rimat esimerkiksi ylimääräisestä pöytälevynkappaleesta.

Vaikeusaste
Vie aikaa
1 päivä
Hinta
80 euroa

Johdanto

Patterinsuojuksen rakentaminen on monille sopiva projekti, mutta se vaatii perusteellista mittaamista ja tarkkaa sahaamista. Näillä rakennusohjeilla onnistut varmasti. Näytämme, miten:

  • sahaat rimat
  • kokoat rungon
  • asennat kulmaraudat ja suojan patterin päälle

LUE LISÄÄ: Salekaihtimista patterinsuojus

Ohjeet

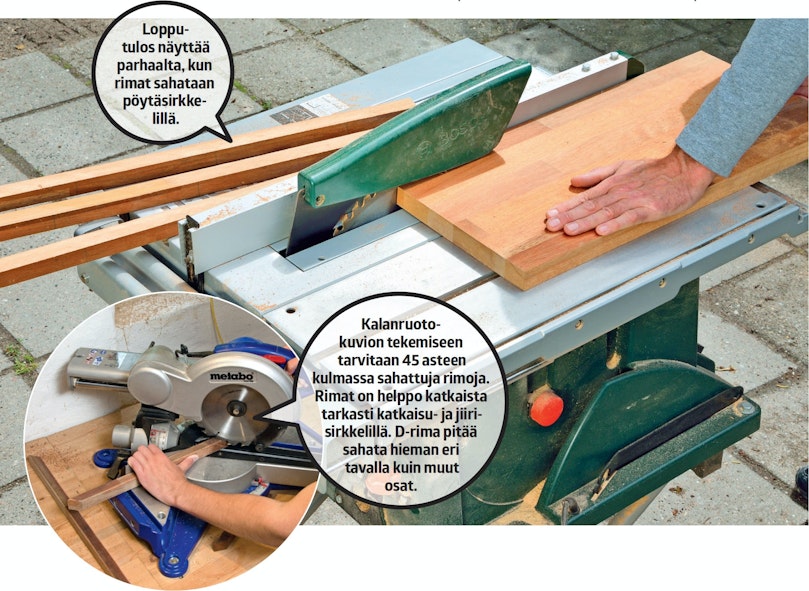

Loppu-tulos näyttää ++parhaalta, kun rimat sahataan pöytä sirkke-lillä.

Kalanruoto -kuvion tekemiseen tarvitaan 45 asteen kulmassa sahattuja rimoja. Rimat on helppo katkaista tarkasti katkaisu- ja jiiri-sirkkelillä. D-rima pitää sahata hieman eri tavalla kuin muut osat.

Kokoa runko

Suojan rakentaminen aloitetaan 7-osaisen rungon kokoamisesta. Tee elementtien runkojen osista 35 milliä leveät. Muista porata reiät valmiiksi, jotta osat eivät halkea ruuvattaessa.

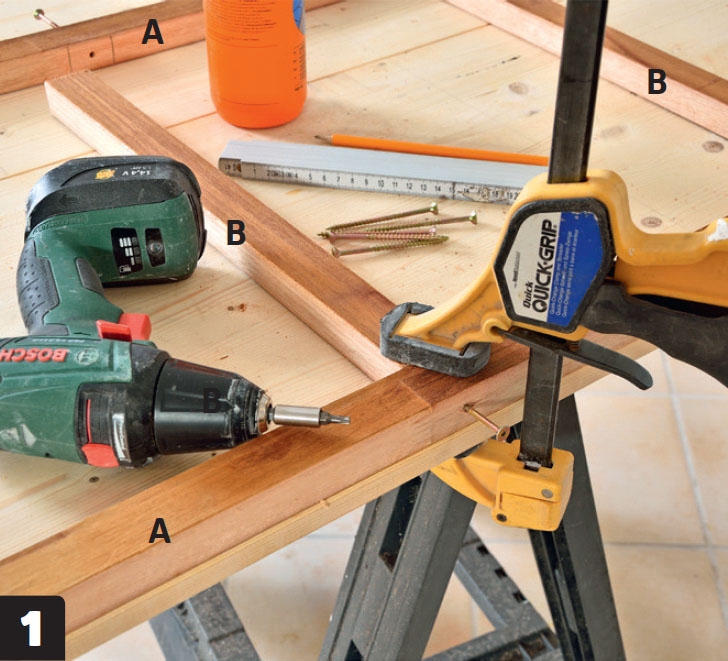

1

Pidä rimat aloillaan puristimilla, jotta osat on helppo ruuvata kiinni toisiinsa ja kohdistaa tarkasti samalle tasolle. Muista porata ruuvinreiät valmiiksi.

2

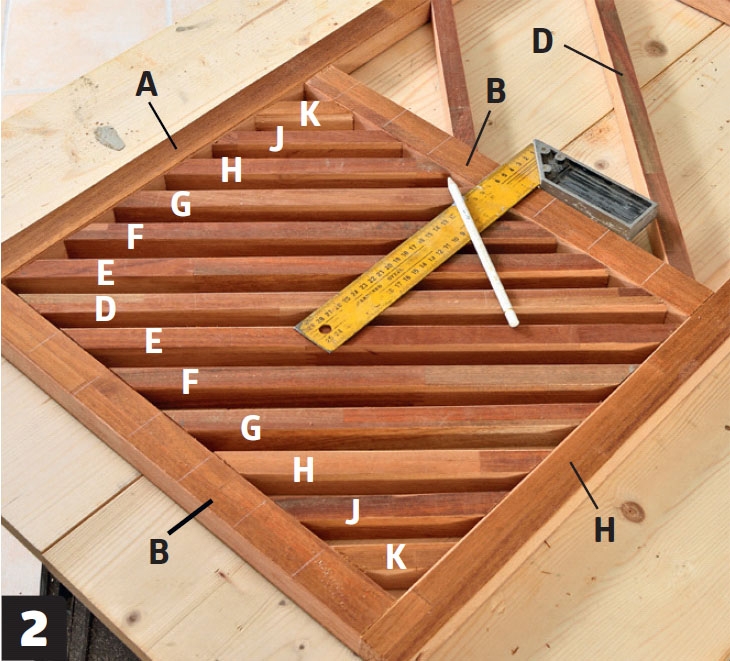

Asettele rimat rungon sisään ja merkitse niiden paikat. Rimojen välinen etäisyys on sama kuin niiden paksuus. Käytä ensimmäistä osaa muiden sapluunana.

Liimaa rimat kiinni runkoon

Seuraavaksi rimat liimataan kiinni runkoon. Sen voi tehdä helposti kiertämällä maalarin teippiä jokaisen riman ympärille. Siten rimat pysyvät paikallaan sen aikaa, kun liima kuivuu.

1

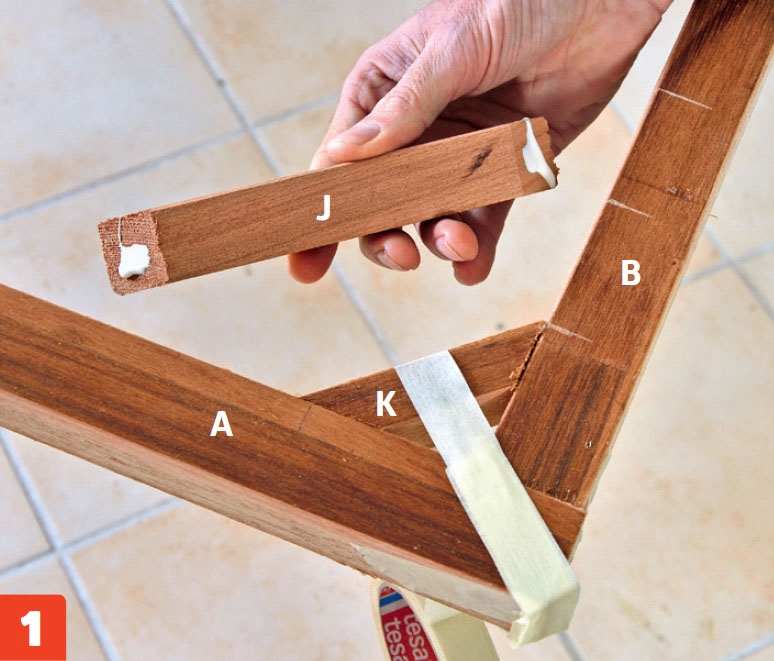

Levitä puuliimaa riman päihin ja aseta rima paikalleen.

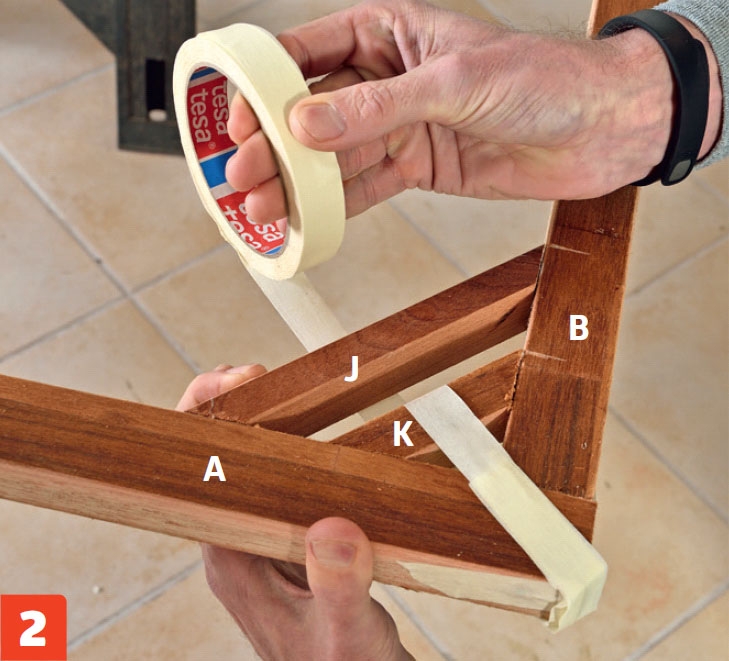

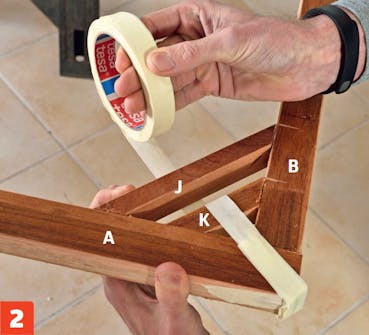

2

Vedä teippi rungon nurkasta riman ympäri.

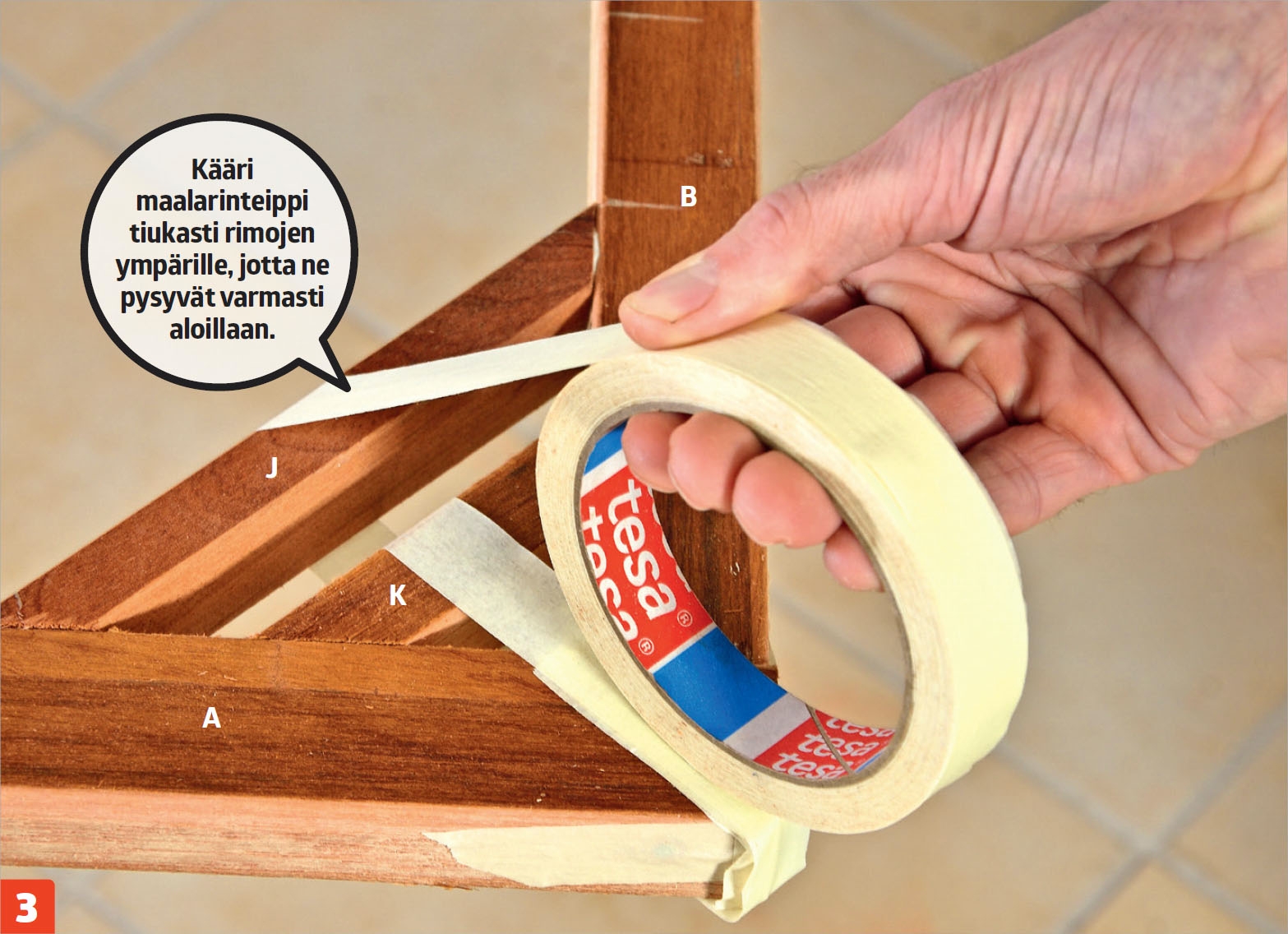

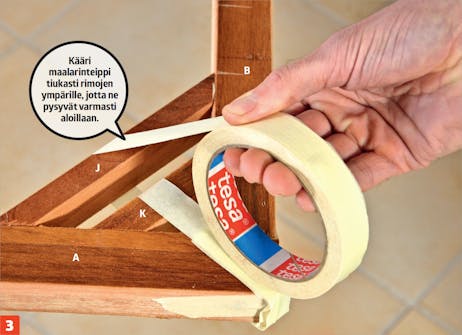

3

Rima pysyy nyt varmasti paikallaan. Levitä liimaa seuraavan riman päihin. Aseta rima paikalleen ja pyöritä teippi sen ympäri.

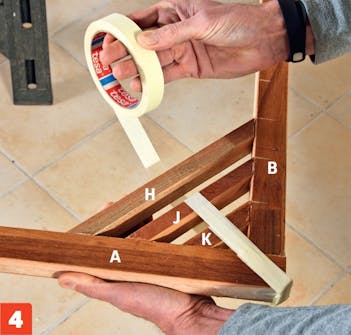

4

Jatka samaan tapaan, kunnes kaikki rimat ovat paikoillaan.

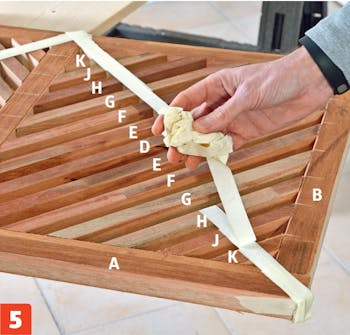

5

Irrota teippi, kun liima on kuivunut. Hio koko suoja lopuksi huolellisesti tasohiomakoneella.

Kiinnitä kulma-raudat ja suoja

Suoja ripustetaan patterin eteen parin kulmaraudan avulla. Mittaa, kuinka pitkiä kulmarautojen pitää olla, jotta ne yltävät patterin ylitse.

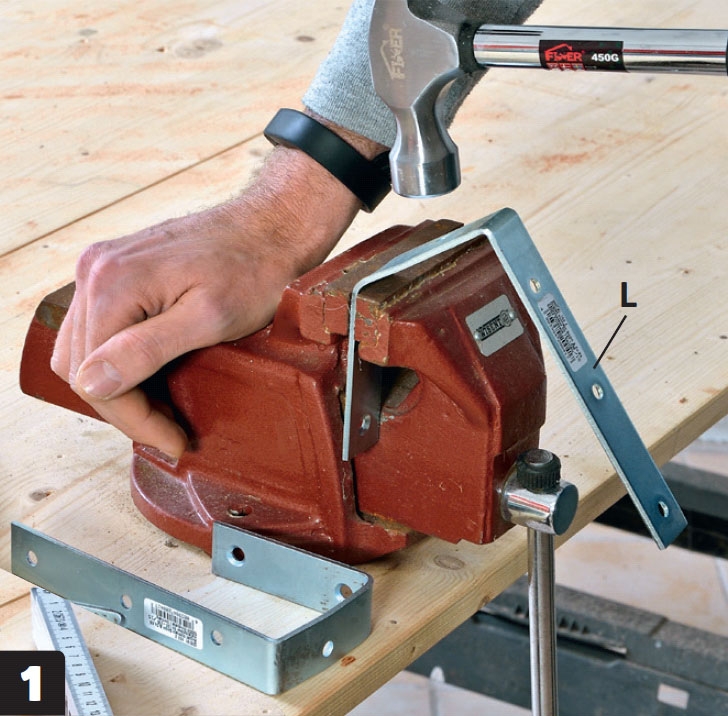

1

Kiinnitä kulmarauta ruuvinpenkkiin. Taivuta sitä niin, että se sopii patterin päälle. Taivuta toinen rauta samalla tavalla.

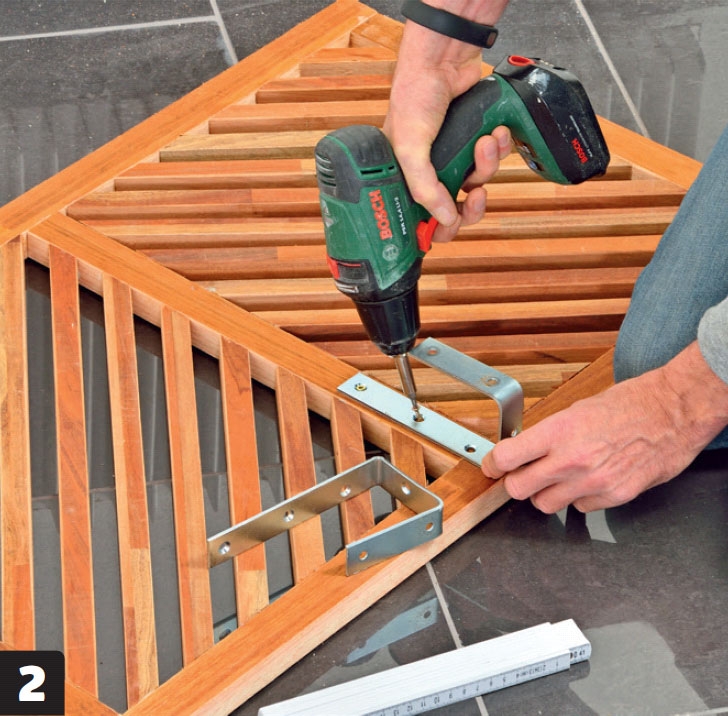

2

Ruuvaa kulmaraudat suojan taakse 4x20 millin ruuveilla. Kiinnitä raudat toiseksi reunimmaisten pystypuiden kohdalle.

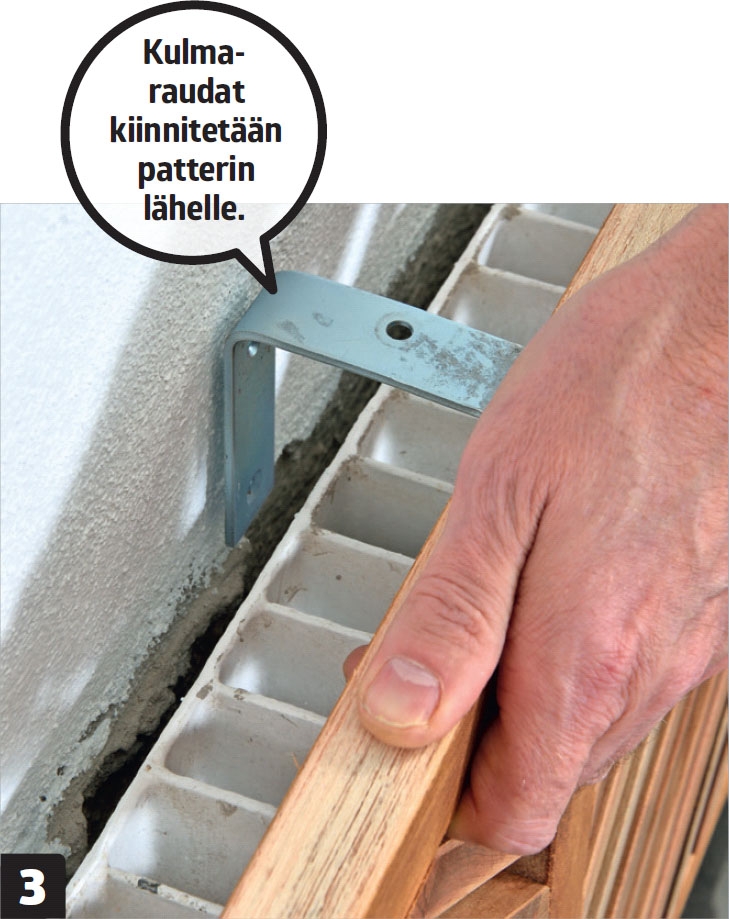

3

Kulmaraudat pitävät suojan paikallaan. Suoja ei paina rautoja seinän sisään.

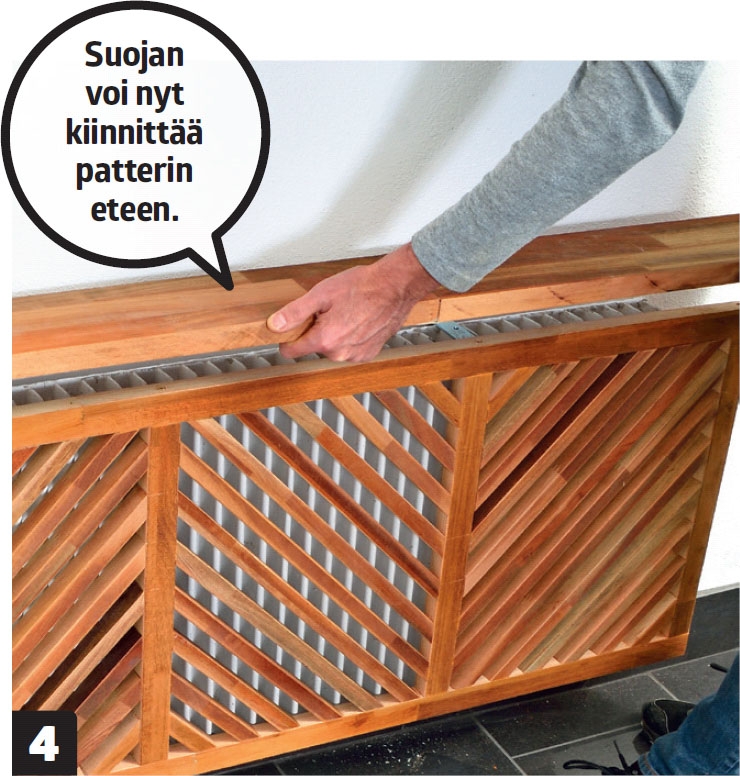

4

Sahaa hyllylauta suojan päälle. Laudan reuna saa ulottua noin sentin suojan yli.

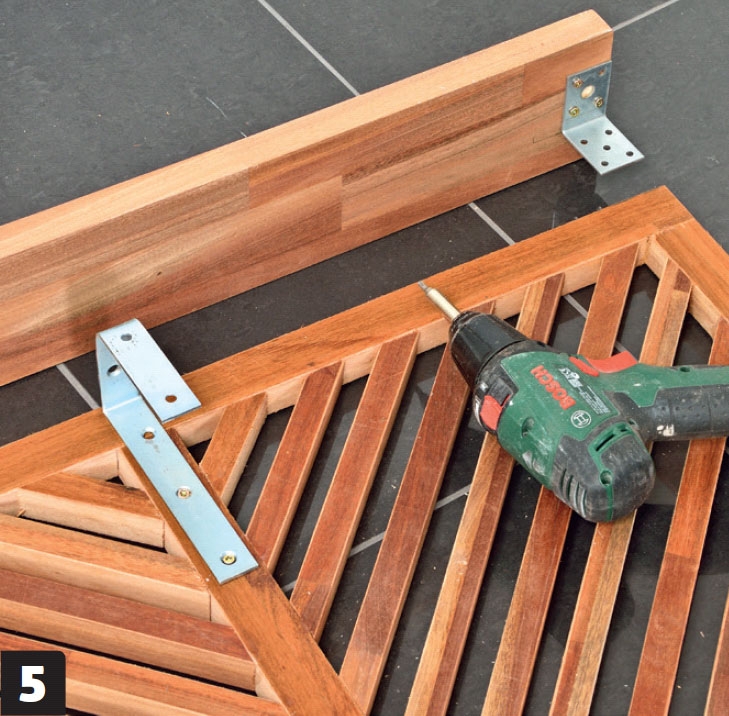

5

Kiinnitä hylly taivutettuihin kulma-rautoihin. Ruuvaa hyllyn päihin kulma-raudat, jotta hylly pysyy kiinni suojassa.

Materiaalit

26x35 mm pöytälevyä:

  • 2 rungon vaakaosaa (A) á 155,5 cm
  • 5 rungon pystyosaa (B) á 43 cm

26 x 95 mm pöytälevyä:

  • 1 hyllylauta (C) 158 cm

26 x 20 mm pöytälevyä: Yhden elementin rimoiksi:

  • 1 rima (D) 50,8 cm
  • 2 rimaa (E) á 48,8 cm
  • 2 rimaa (F) á 40,8 cm
  • 2 rimaa (G) á 32,8 cm
  • 2 rimaa (H) á 24,8 cm
  • 2 rimaa (J) á 16,8 cm
  • 2 rimaa (K) á 8,8 cm

Lisäksi:

  • 2 kulmarautaa (M), 50x50x50 mm
  • 2 kulmarautaa (L), 50x150x150 mm
  • 4x20 mm ruuveja
  • Puuliimaa ja maalarinteippiä

Vie aikaa

Yhden päivän.

Hinta

Levystä riippuen 40-80 euroa.

Vaikeusaste

Projekti, joka sopii useimmille. Rakentaminen vaatii huolellista mittaamista ja tarkkaa sahaamista.

Piirustus

Pöytälevyn sahauskaavio

Tämä patterin suoja tehtiin nyatoh-pöytälevyn ylijäämäpalasta. Voit käyttää suojan tekemiseen mitä tahansa sauvaliimattua pöytä levyä.

Levyn voi hyödyntää mahdol-lisimman hyvin hahmottelemalla osien sahauskaavion sen pintaan.

Puolitoista metriä pitkästä levystä sahattavat 20 milliä leveät suikaleet muodostavat suojuksen etusäleikön. Elementtien runko-osat ovat 35 milliä leveitä ja suojan päälle ruuvattava hylly 95 milliä leveä.

Pöytälevyn sahauskaavio

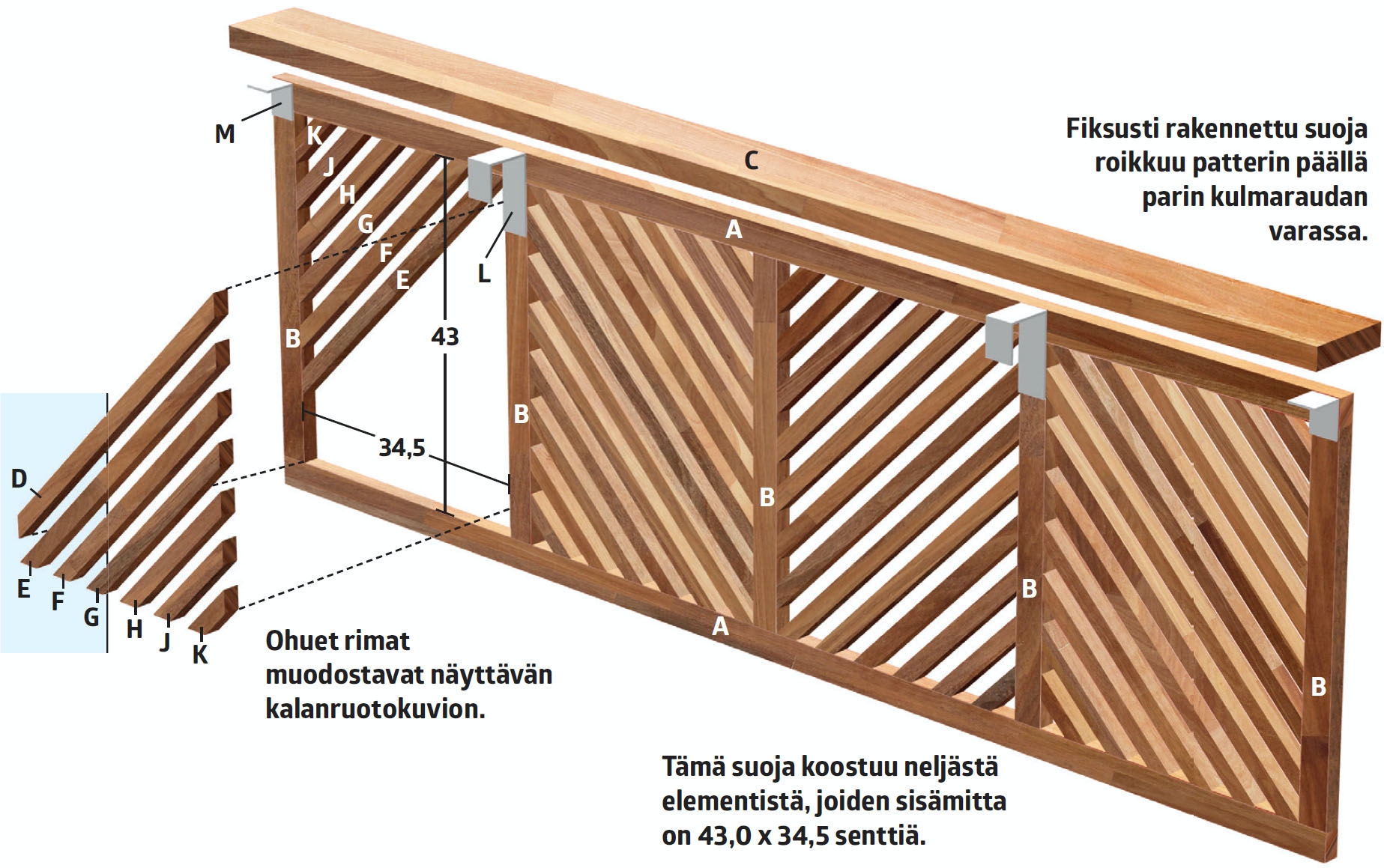

3D-malli

Patterinsuojus

3D-malli

Katso rakenteen perusteet

Kiinnitä huomiota kulmarautoihin, jotka pitävät suojuksen kiinni patterissa.

Avaa 3D-malli

Vinkit & niksit

Multimedia

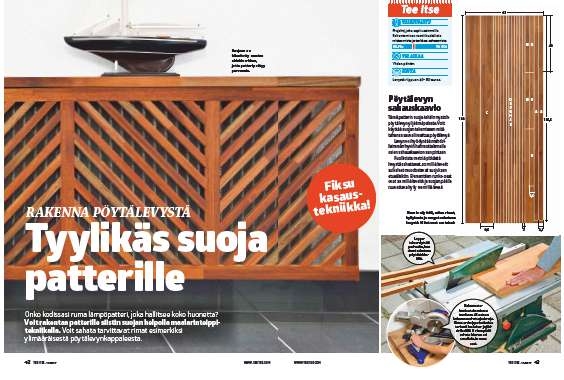

Lehtiversio

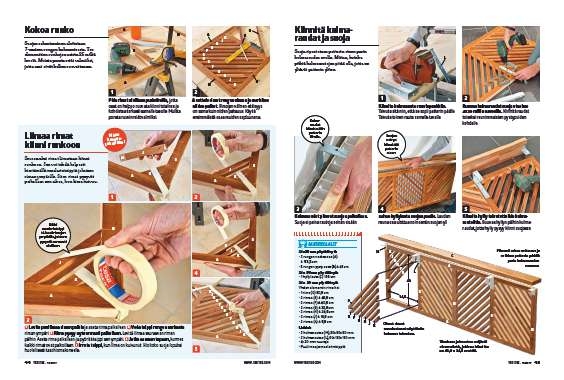

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
