Johdanto
Ohjeet
01
Rakenna kehikko
3
Vaihe
Patterinsuojuksesta tehdään yhtenäinen laatikko, joka on helppo nostaa pois patterin edestä tarvittaessa. Suojus kiinnitetään seinään vain yhdellä kulmaraudalla ikkunalaudan läpi.
Reunalevyjen alapäihin sahataan lovet, jotta suojuksen voi työntää kiinni seinään. Lovista tulee sopivat, kun jalkalistojen muoto piirretään levyihin lyijykynän ja pienen kapulan avulla.

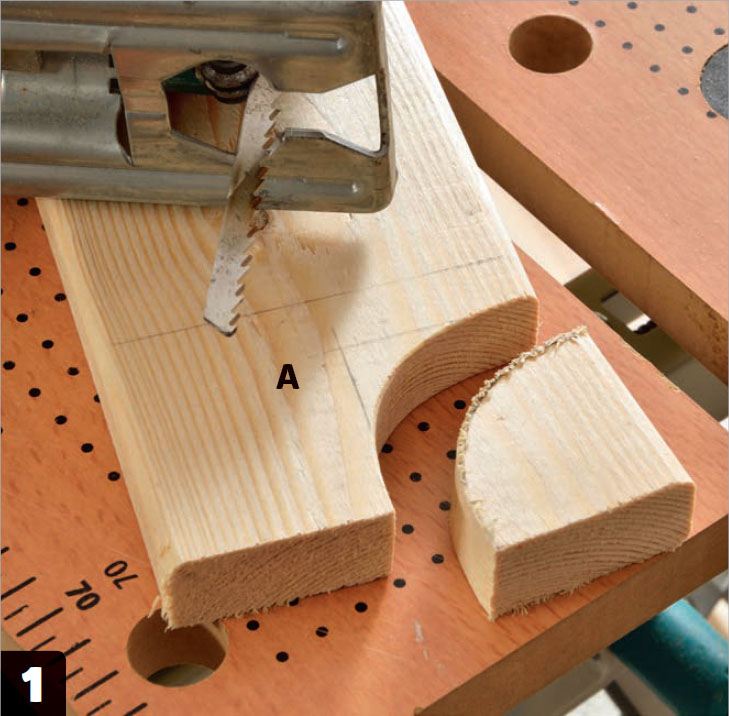

Sahaa kehysrimat (A). Alas sahattavat pyöristykset saavat suojuksen näyttämään kevyemmältä. Piirrä noin 10 sentin kokoiset kaaret pyöreän esineen avulla ja sahaa osat irti pistosahalla.

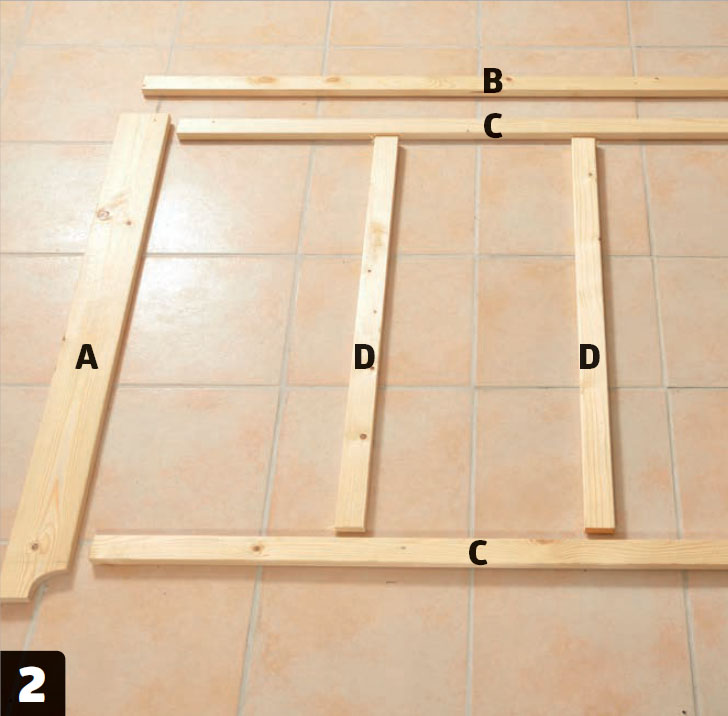

Sahaa loput rimat (B, C ja D.) Varmista tasaisen alustan päällä, että rimat sopivat yhteen.

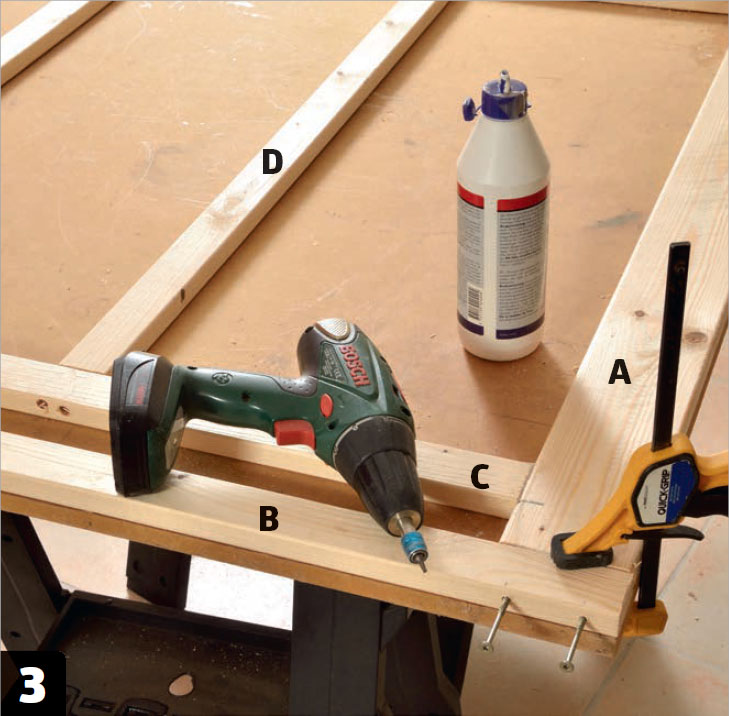

Purista rimat kiinni levyyn puristimilla. Yhdistä osat liimalla ja 5x100 millin ruuveilla. Ruuvaa aluksi osa (D) kiinni osaan (C) ja sen jälkeen osa (C) kiinni osaan (A). Kiinnitä osa (B) molempiin osiin (A).
02
Asenna säleet
7
Vaihe
Sälekaihtimet ovat halpoja, ja niiden säleet ovat samanlaisia. Niistä on helppo tehdä punoskuvio patterinsuojuksen eteen sahaamalla säleet poikki viistossa kulmassa.
Saat asennettua säleet tarkasti samalle etäisyydelle toisistaan, kun ladot ne aluksi tiiviisti vierekkäin ja poistat sen jälkeen joka toisen. Säleet kiinnitetään hakasilla kehyksen taakse. Kun punos kuvio on valmis, kehys käännetään ympäri, ja etupuolelle asennetaan neljäsosalistat. Ne liittävän punoksen ja kehyksen reunat siististi yhteen.

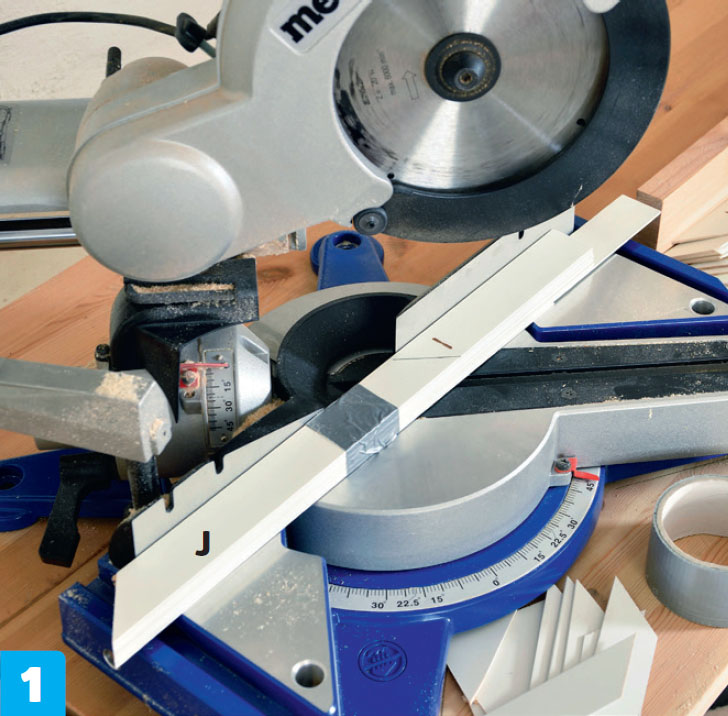

Sahaa säleet (J) poikki viistosti katkaisu- ja jiirisirkkelillä, jotta kulmista tulee yhtä jyrkät. Voit sahata useamman säleen kerralla, kun teippaat ne yhteen.

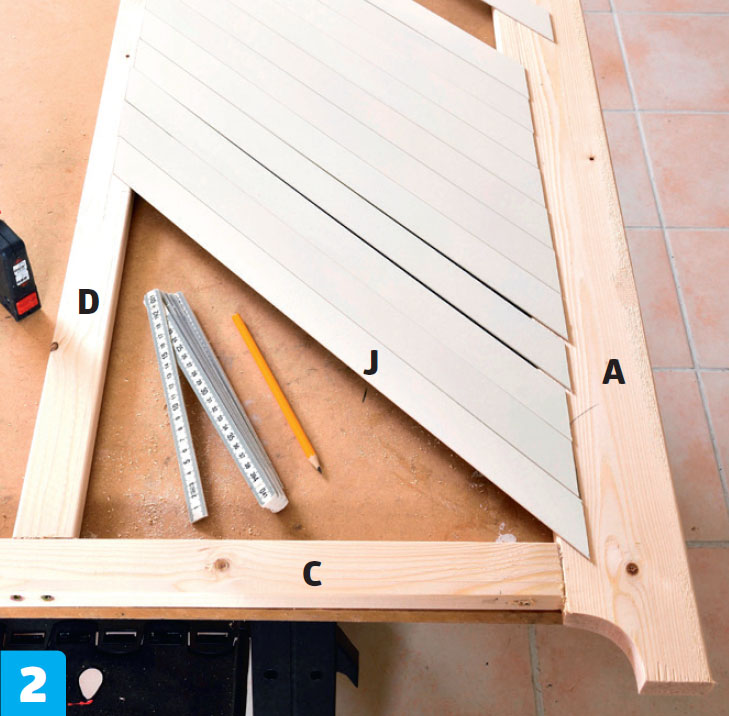

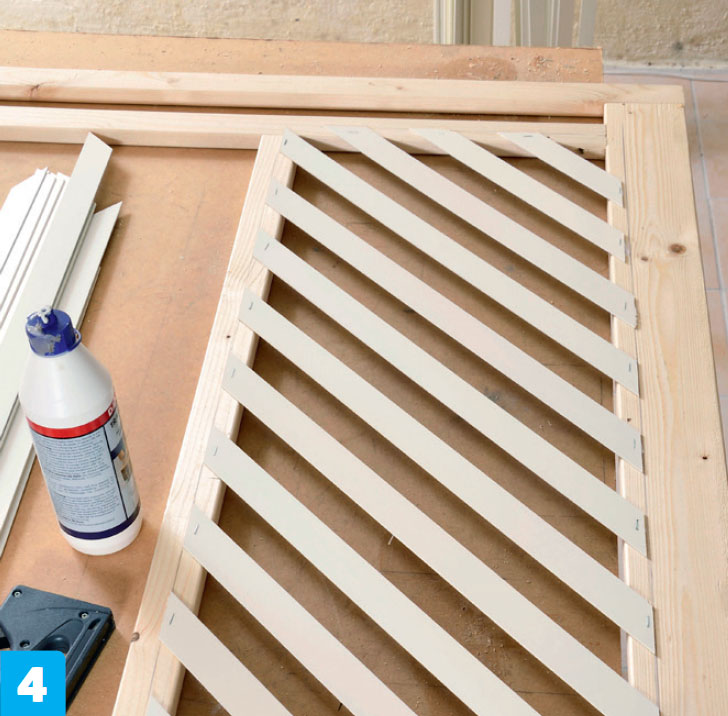

Mittaa kehikon leveys ja asenna ensimmäinen säle (J) viistoon osien (A) ja (D) väliin. Levitä loput pitkät säleet sen viereen ja kiinnitä joka toinen liimalla ja hakasilla.

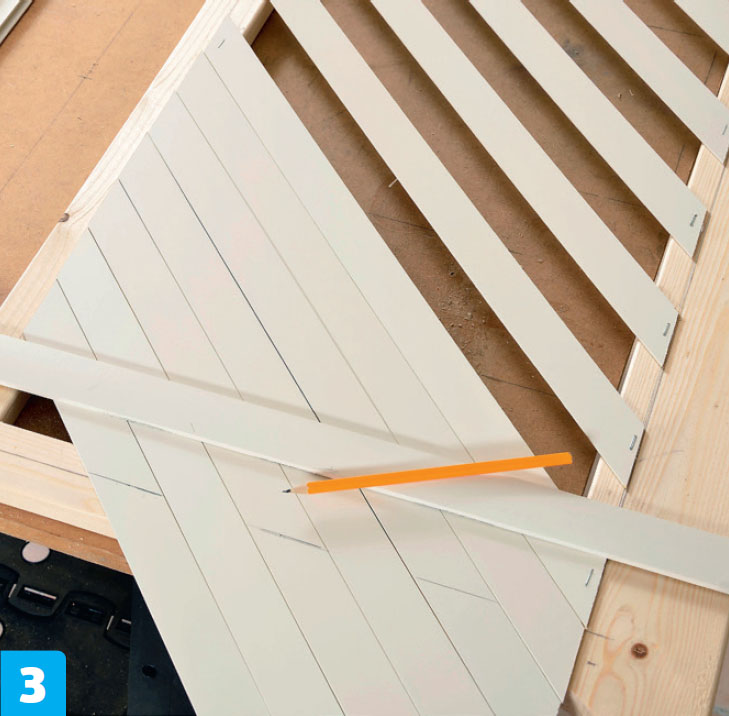

Merkitse lyhyiden säleiden mitat yksitellen. Täytä kehikko kokonaan säleillä ja piirrä viivat joka toiseen säleeseen.
Nyt ensimmäinen sälekerros on valmis. Kehikko on nyt valmis toista, poikittaista sälekerrosta varten.

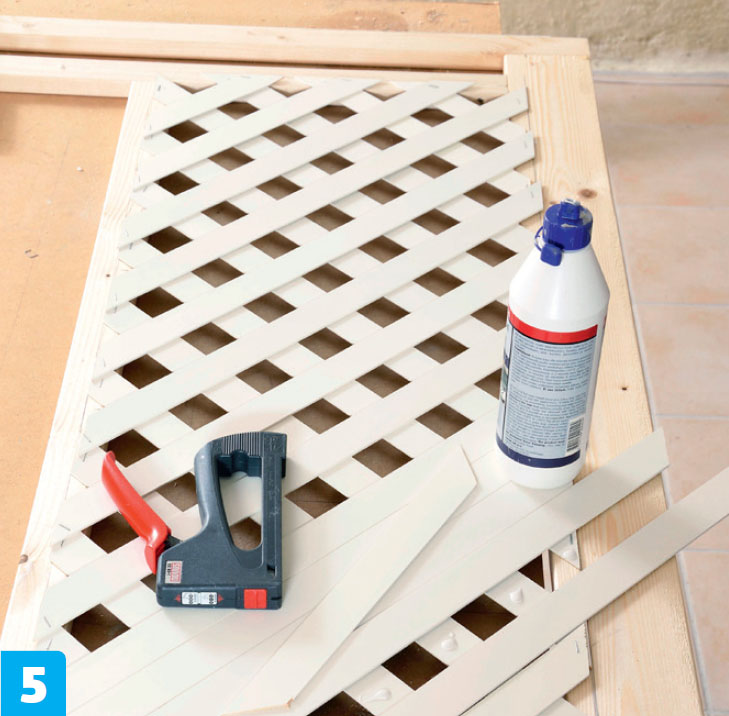

Asenna toinen sälekerros ensimmäisen päälle. Levitä tilkka puuliimaa alempien säleiden päälle kiinnityskohtiin. Säädä toisen kerroksen säleet kohdilleen ja kiinnitä ne hakasilla.
Käännä kehys ympäri ja naulaa neljäs osalistat (G ja H) kiinni 1,2x25 millin nauloilla. Sahaa listojen päät 45 asteen kulmassa, jotta saat tehtyä nurkkiin siistit liitokset.

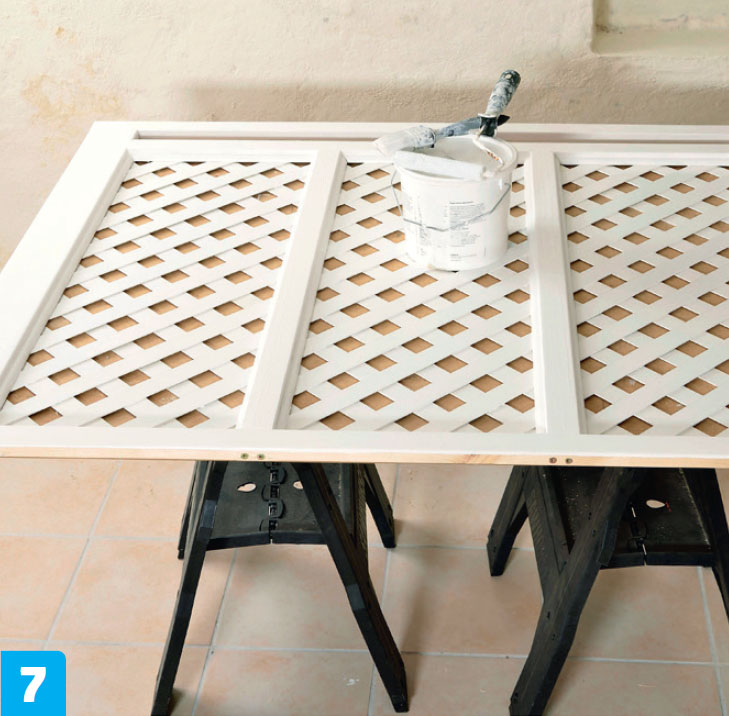

Maalaa kehikko, kun kaikki listat ovat paikoillaan. Tämä kehikko maalataan kahteen kertaan valkoisella puumaalilla, jonka kiiltoaste on 40.
03
Asenna suojus
7
Vaihe
Patterinsuojus on erillinen elementti, joka on helppo nostaa pois patterin edestä. Suojus kiinnitetään seinään vain yhdellä kulmaraudalla ikkunalaudan läpi.
Reunojen alapäihin sahataan jalkalistojen kokoiset lovet, jotta patterinsuojus painuu siististi seinää vasten. Listojen muoto piirretään levyihin lyijykynän ja pienen kapulan avulla.

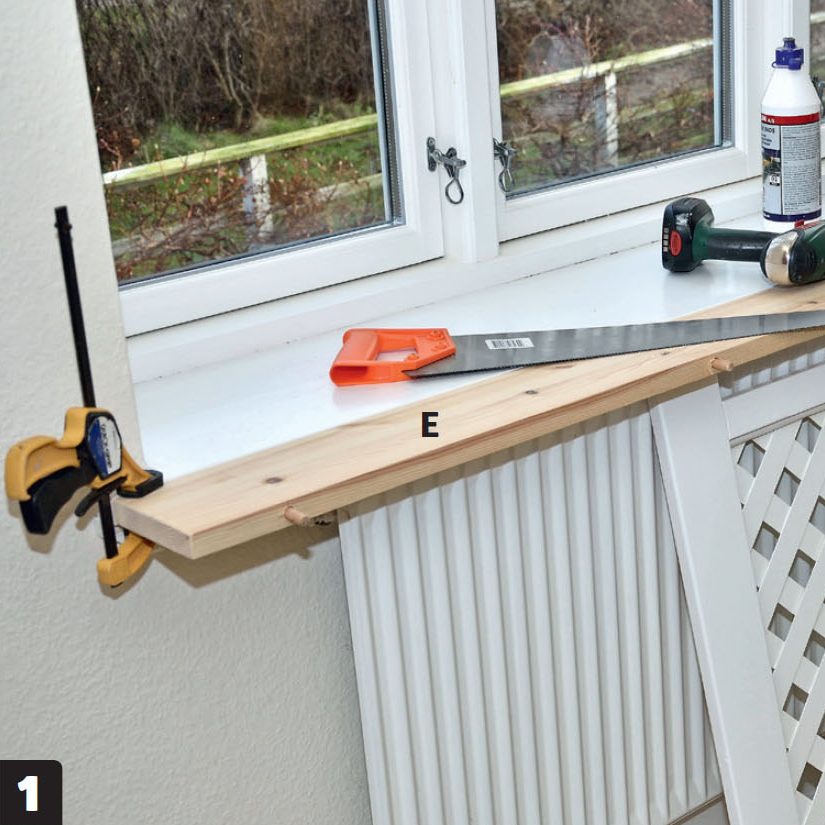

Purista ikkunalauta (E) kiinni vanhaan ikkunalautaan ja poraa asennusruuveille valmiit reiät siten, että ruuvinkannat uppoavat ikkunalaudan puoliväliin. Ruuvaa ikkunalauta kiinni vanhaan ikkunalautaan 5x120 millin ruuveilla ja peitä kolot tapeilla.
Hio ikkunalaudan ja vanhan ikkunalaudan välinen sauma tasohiomakoneella tai epäkeskohiomakoneella ja karkealla hiomapaperilla..

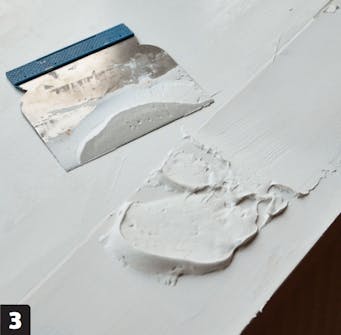

Levitä ikkunalautojen väliseen saumaan puukittiä. Hio tasoite ja maalaa molemmat laudat, jotta liitoskohdasta tulee huomaamaton.

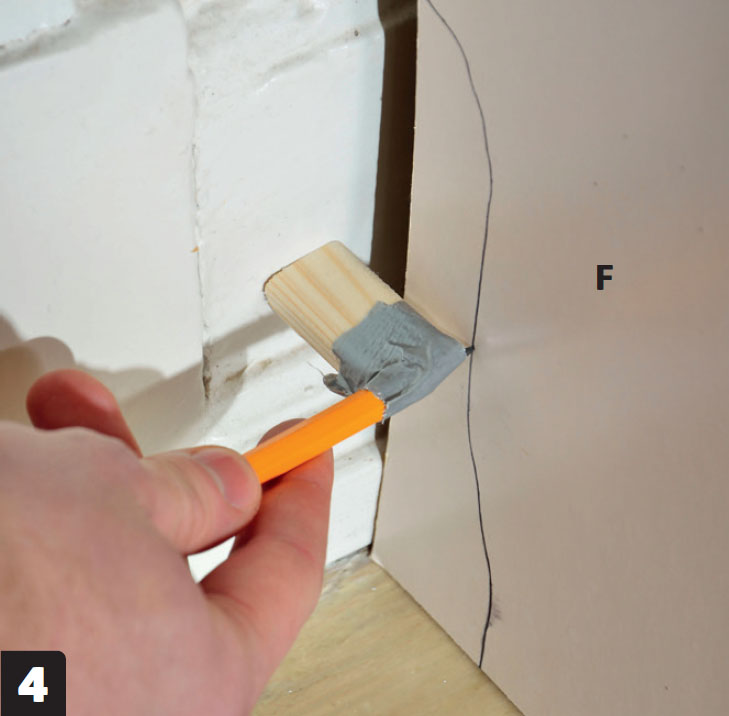

Asenna reunalevyt (F) tiivisti jalkalistoja vasten. Sahaa kapula, jonka pituus vastaa jalkalistan paksuinta kohtaa. Teippaa lyijykynä kiinni kapulaan ja piirrä jalkalistan muoto puuhun.

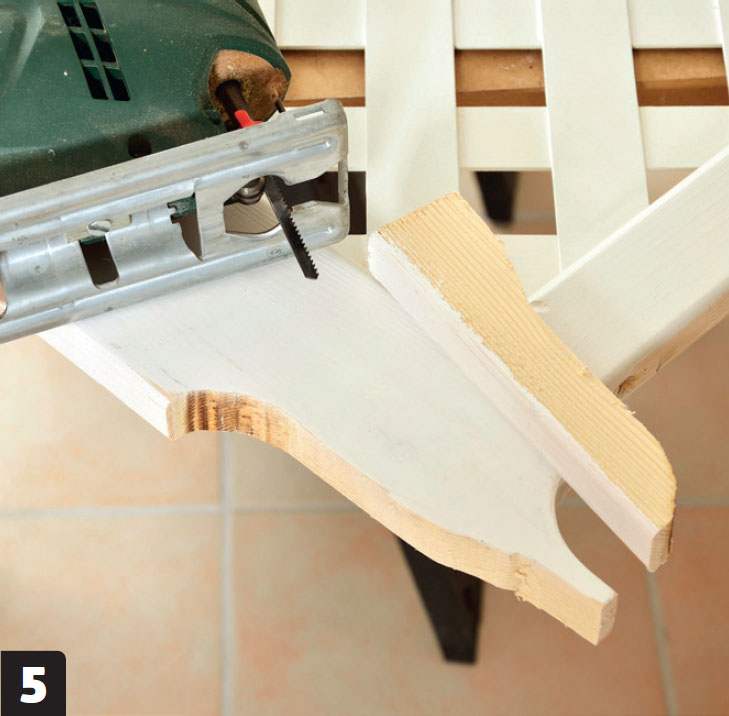

Kun jalkalistat on piirretty, sahaa levyt pistosahalla. Sahaa mieluummin liian vähän kuin liian paljon, jotta levyn ja jalkalistan väliin ei jää liian isoa rakoa.

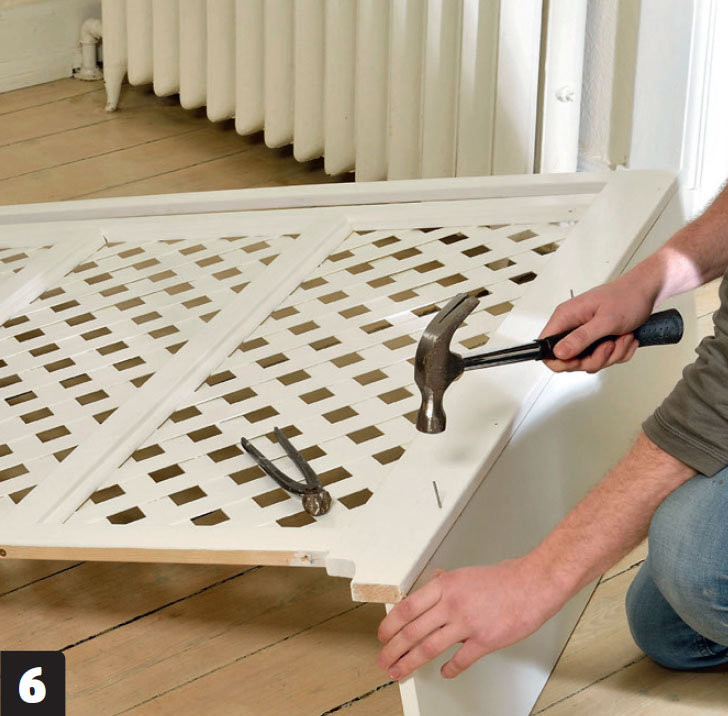

Liimaa ja naulaa reunalevyt (F) kiinni kehykseen 1,8x40 millin nauloilla. Naulaa varovasti, jotta etupuolelle ei tule rumia koloja. Nyt laatikko on valmis, ja sen voi asentaa paikalleen.

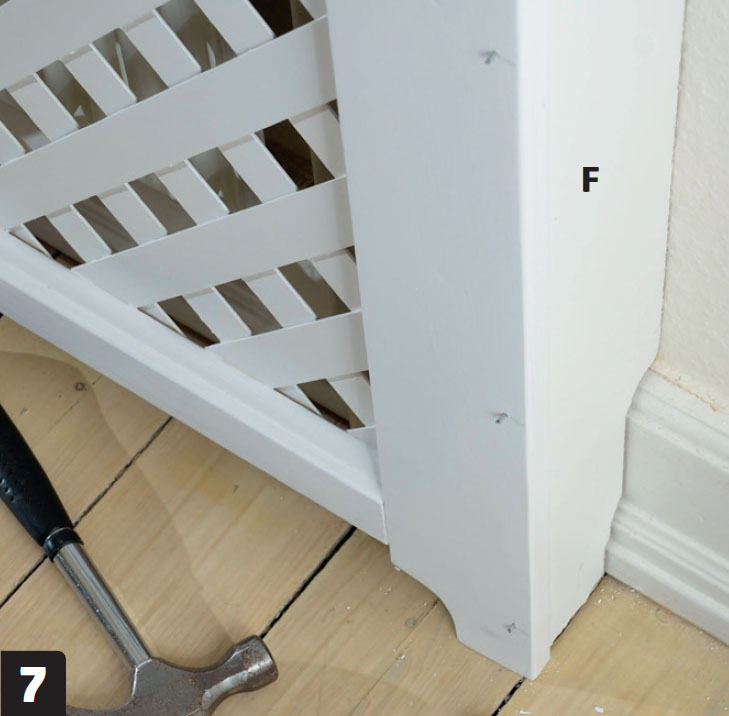

Työnnä patterinsuojus paikalleen ja naulaa reunoihin pari naulaa lisää, jotta saumoihin ei tule rakoja.
Materiaalit
20x95 mm lautaa:
- 2 kehysrimaa (A) á 108 cm
20x45 mm rimaa:
- 1 rima (B), 172 cm
- 2 kehysrimaa (C) á 153 cm
- 3 kehysrimaa (D) á 88 cm
26 mm liimapuuta:
- 1 ylälevy (E), 20x172 cm
16 mm melamiinilevyä:
- 2 sivua (F) á 18x113 cm
12x12 mm neljäsosalistaa:
- 8 listaa (G) á 88 cm
- 8 listaa (H) á 35 cm
Lisäksi:
- Sälekaihtimen puusäleitä (J)
- Niittejä
- 4x20 ja 5x120 mm ruuveja
- Kulmarautoja
- 1,2x25 ja 1,8x40 mm viimeistelynauloja
- Puuliimaa ja puukittiä
- Pohjamaalia ja pintamaalia
Vie aikaa
Päivän.
Hinta
Noin 130 euroa.
Vaikeusaste
Työssä pitää mitata ja sahata tarkasti, mutta projekti sopii kaikille.
Piirustus
Video
Lehtiversio

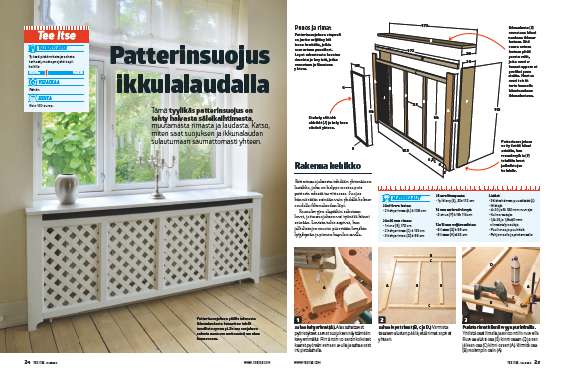

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
