Siirrettävä halkokatos

Tulosta Tallenna artikkeli

Tämä kätevä halkokatos on helppo siirtää paikasta toiseen polttopuineen päivineen. Katoksen rakentaminen on helppoa, mukavaa ja nopeaa, ja siihen tarvitaan vain vähän materiaaleja.

Vaikeusaste
Vie aikaa
2 päivää
Hinta
200 euroa

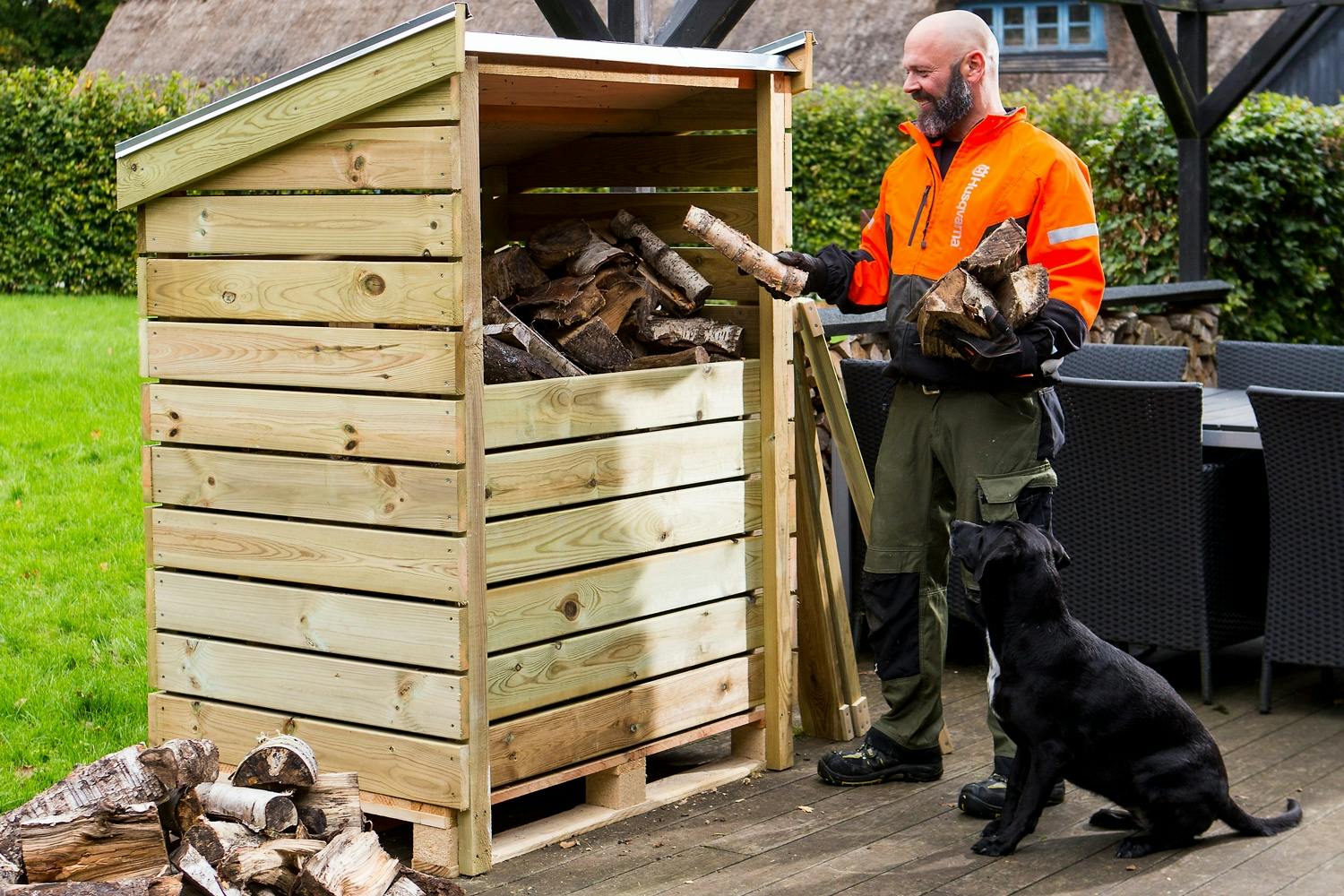

Polttopuut pitävät irrotettavat etulaudat paikoillaan.

Johdanto

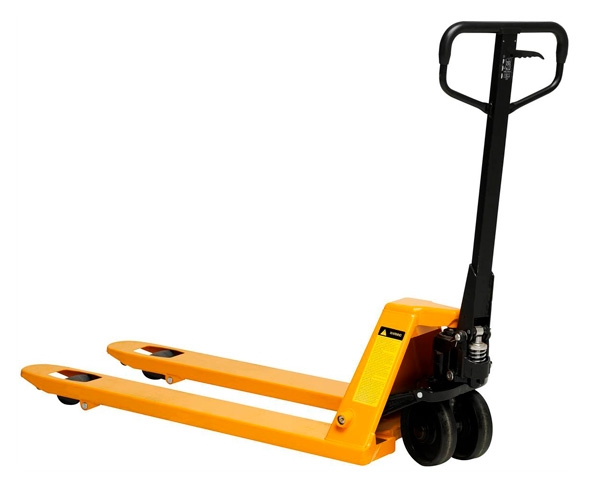

Eurolava, pari kestopuurimaa, vanerilevy ja pikku nippu terassilautoja. Siinä kaikki, mitä tarvitaan kätevän ja kestävän halkokatoksen rakentamiseen. Pumppukärry tekee katoksesta entistä monipuolisemman, sillä sen avulla katoksen ja polttopuut voi siirtää helposti paikasta toiseen. Katoksen voi esimerkiksi täyttää pihatiellä ja siirtää täytenä takaoven viereen takan tai saunan lähelle. Katoksen rakentamiseen kuluu vajaa viikonloppu. Liikkuvasta katoksesta on paljon iloa, sillä sen avulla polttopuut pysyvät kuivina ja aina käden ulottuvilla.

LUE LISÄÄ: Täydellinen tulos ilmaisella 3D-suunnitteluohjelmalla!

Ohjeet

Rakenna reunat

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Aluksi varmistetaan, että katoksen pohjana toimiva eurolava on suorassa. On tärkeää, että lava on vaakatasossa, sillä muuten lavasta tulee vino. Lava nostetaan oikeaan korkeuteen pienillä kapuloilla.

Vajan seinät tehdään terassilaudois-ta ja kestopuurimoista. Ne kannattaa sahata katkaisu- ja jiirisirkkelillä, jotta työ sujuu nopeasti ja puiden päistä tulee suorat.

1

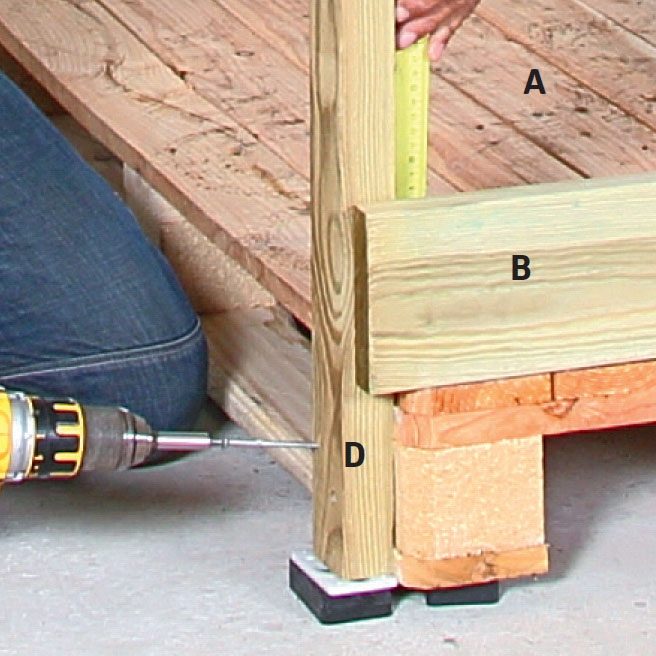

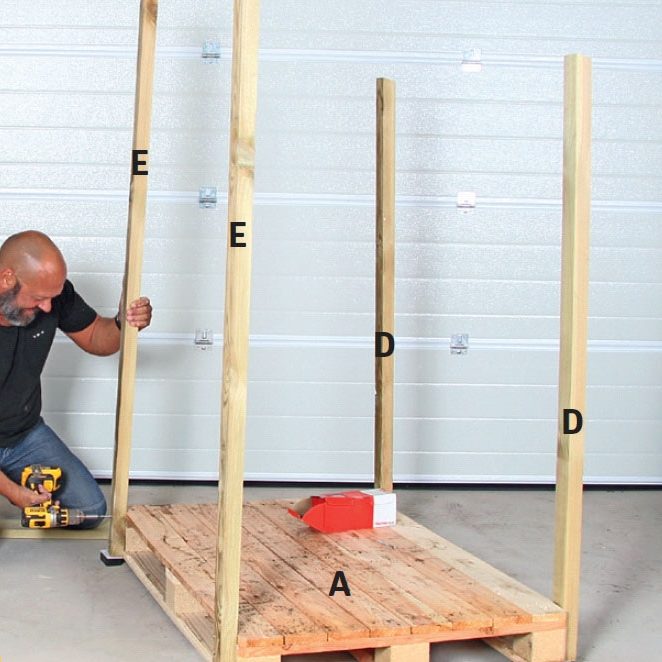

Kiinnitä ensimmäinen rima lavaan (A). Katkaise lyhyiden rimojen (D) yläpäät 15 asteen kulmassa ja kiinnitä rimat lavaan kolmella 4,5x70 millin ruuvilla. Asenna rakennetta tukeva terassilauta (B) samaan linjaan lavan reunan kanssa.

2

Ruuvaa loput rimat kiinni. Ruuvaa loput kolme rimaa omiin nurkkiinsa 4,5x70 millin ruuveilla. Katkaise pitkien lautojen (E) yläpäät 15 asteen kulmassa.

3

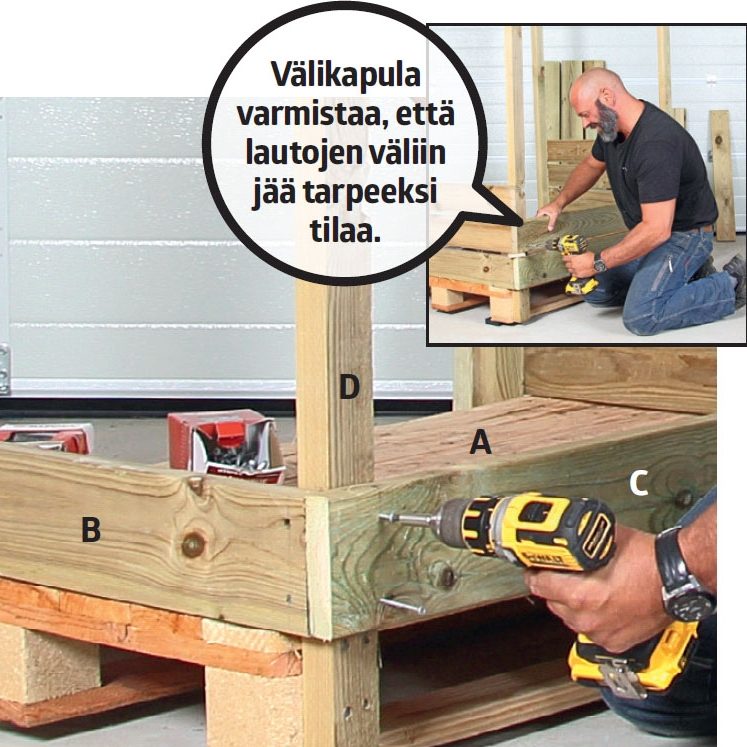

Vakauta rakenne laudoilla (B ja C). Ruuvaa laudat (B) lavan molempiin päihin ja lauta (C) lavan taakse. Poraa ruuveille valmiit reiät ja kiinnitä jokaiseen liitokseen kaksi 4,5x70 millin ruuvia. Asenna laudat samaan linjaan.

4

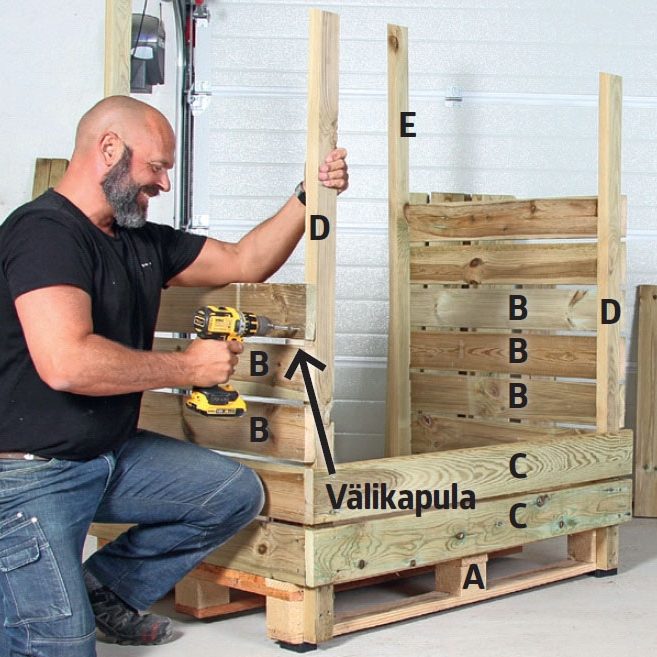

Jatka samaan malliin. Katoksen seinät on helppo rakentaa. Käytä lautojen välissä 18 millin vanerisuikaletta, jotta lautojen väliin jää yhtä isot raot katoksen joka puolella.

5

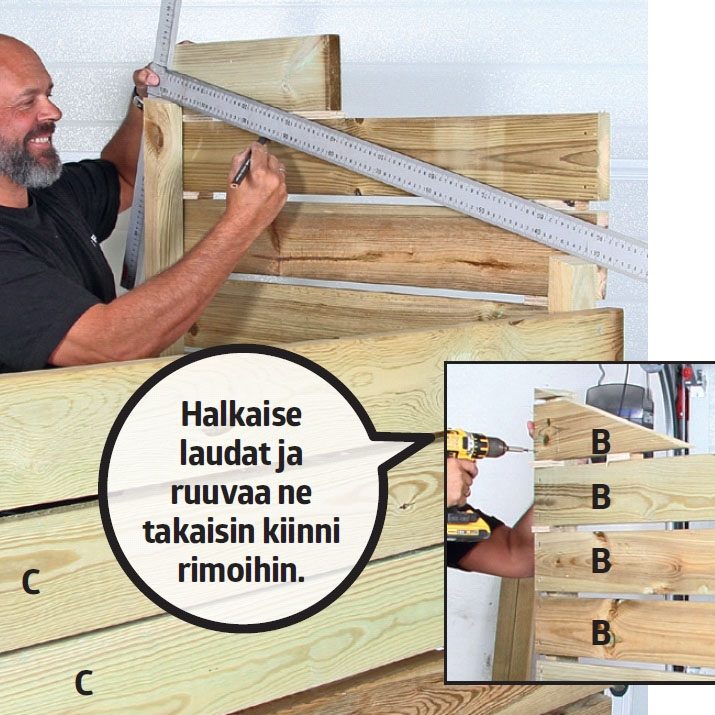

Sahaa ylimmät laudat vinoiksi. Ruuvaa pari ylintä lautaa (B) väliaikaisesti kiinni ja merkitse niiden sahauslinjat. Halkaise laudat ja ruuvaa ne kiinni 4,5x70 millin ruuveilla.

Asenna kattolevy ja otsalaudat

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Halkokatos ei ole oikea rakennus, mutta se tarvitsee suojakseen oikean katon ja otsalaudat.

Katto tehdään vedenkestävästä vanerista, joka peitetään huovalla ja viimeistellään räystäspellillä, joka johtaa veden alas katolta.

Otsalaudat tehdään samasta kestopuu laudasta kuin katoksen seinät.

1

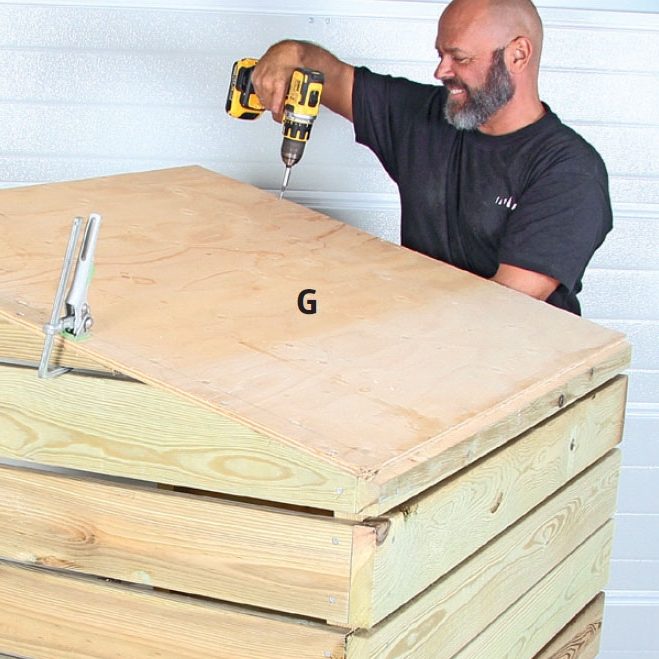

Sahaa kattolevy (G). Sahaa vanerilevystä katoksen kokoinen pala ja nosta se seinien päälle. Kiinnitä levy väliaikaisesti puristimilla ja ruuvaa levy kiinni 4,5x70 millin ruuveilla noin 10 sentin välein.

2

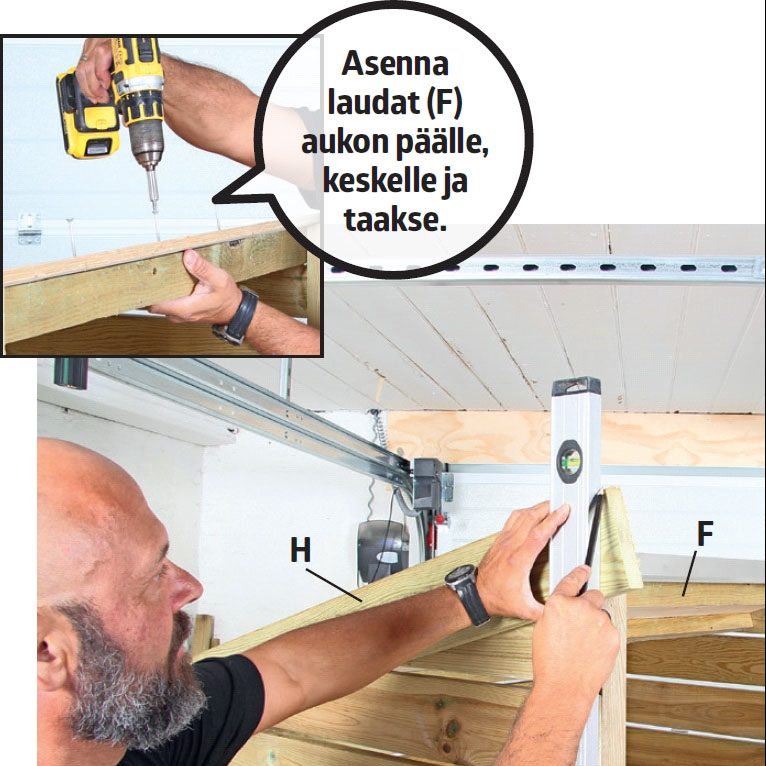

Asenna otsalaudat (H). Kohdista otsa­ laudan yläreuna 4 senttiä katon yläpuolelle. Pidä vatupassia noin 1,5 senttiä seinälinjan ulkopuolella ja merkitse katkaisuviiva. Asenna räystäspelti otsalautojen jälkeen.

Naulaa huopa kiinni kattoon

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Halkokatoksen katto peitetään pala­ huovalla. Huopapaanut asennetaan räystäältä harjalle päin.

Huopa kiinnitetään vanerilevyyn huopanauloilla. Käytä riittävästi nauloja, jotta huopa pysyy lujasti kiinni.

1

Asenna huopapaanut. Aloita asentaminen alhaalta, jotta vesi ei valu paanujen väliin vaan alas katolta.

2

Naulaa paanut kiinni. Toinen rivi on helppo asentaa ensimmäisen mukaan. Naulaa huovat kiinni jokaisen paanun kohdalta.

3

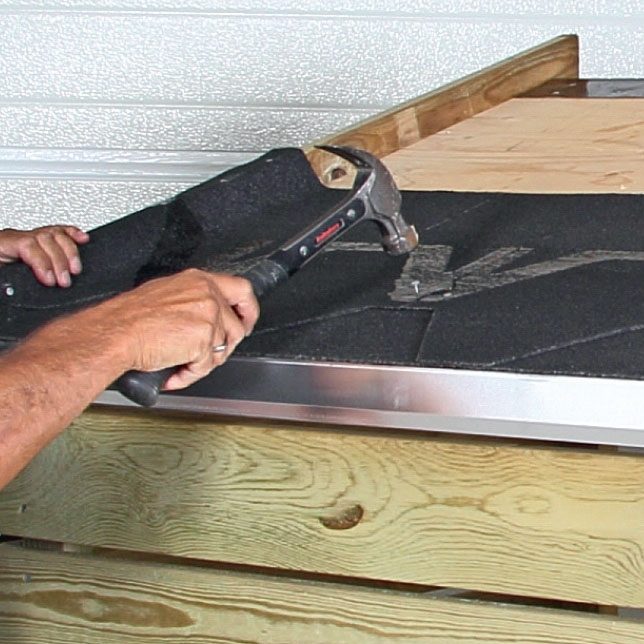

Taita huopa otsalaudan päälle. Naulaa huopa kiinni otsalautaan päältä ja taka­ puolelta. Varo, ettet lyö huopaan reikiä.

4

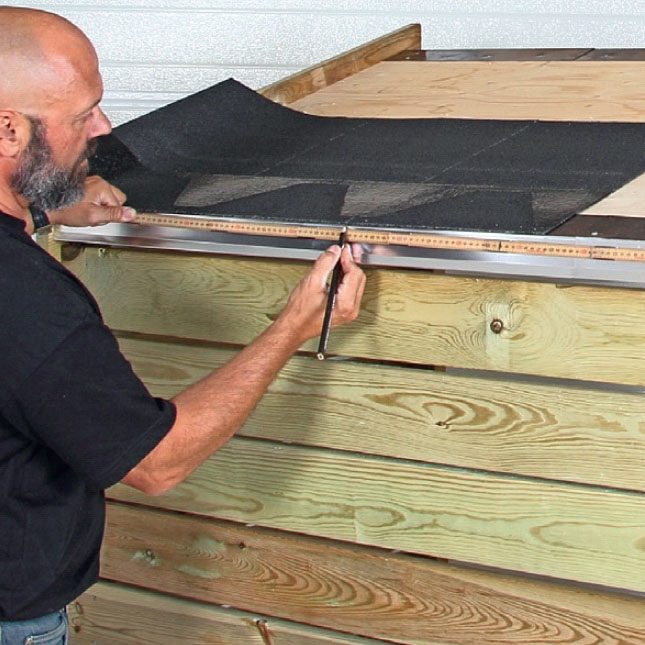

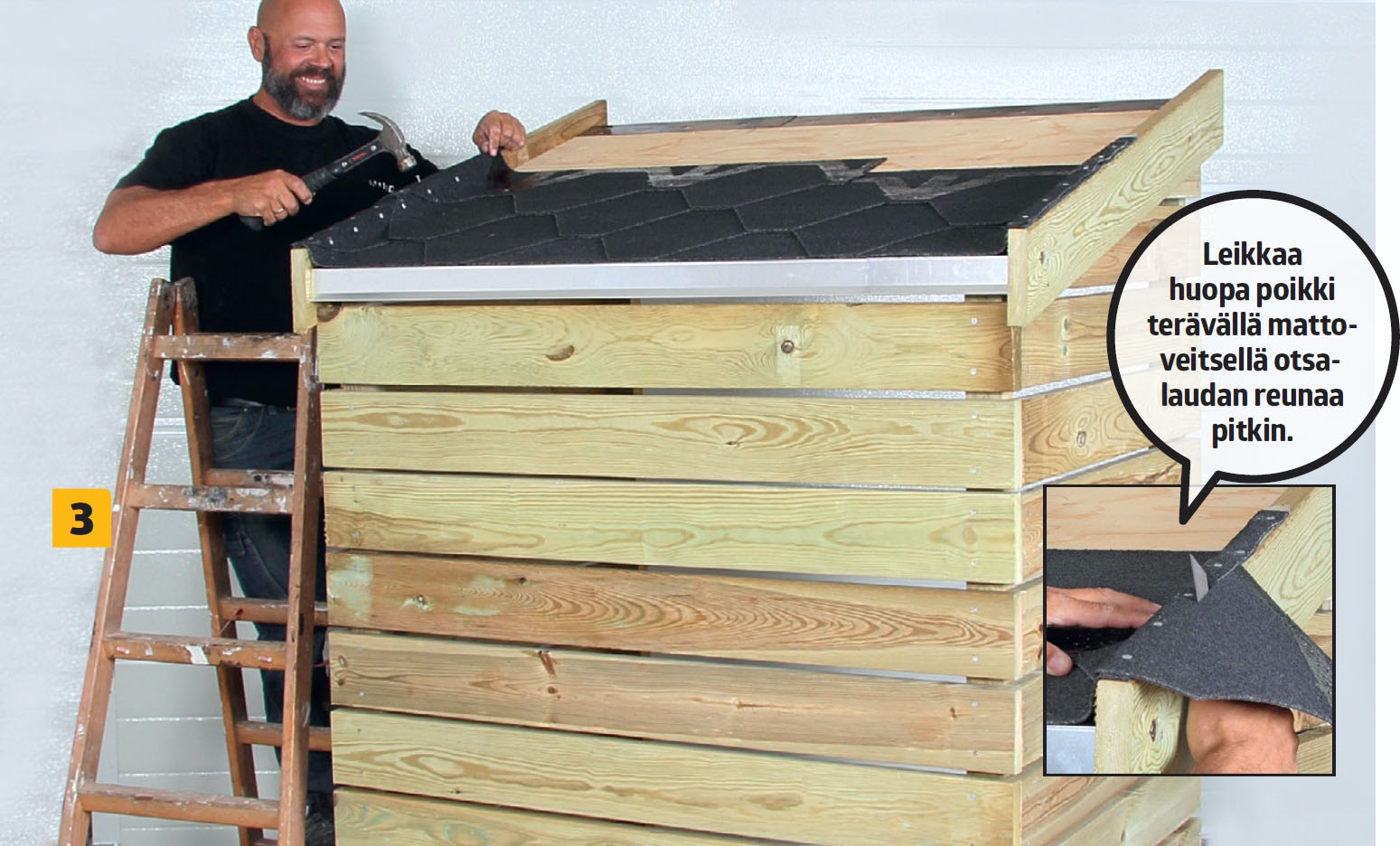

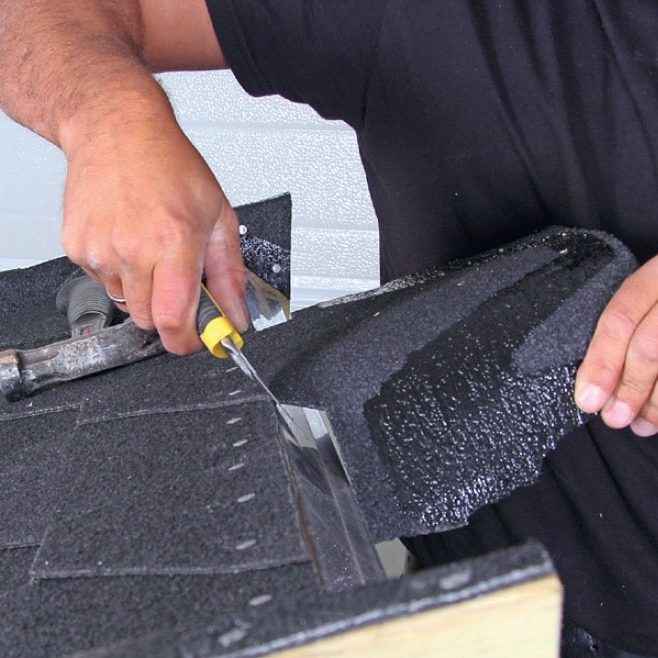

Leikkaa huovan ylimääräinen osa pois räystäspellin reunaa vasten. Naulaa huopa kiinni pari senttiä reunan alapuolelta.

Viimeistele etureuna

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

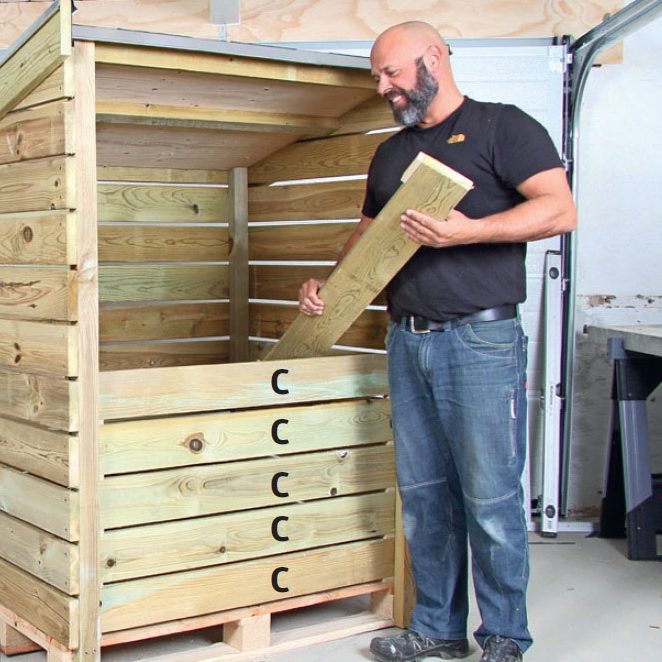

Tässä katoksessa on kätevä etureuna, jonka laudat voi irrottaa ja asentaa takaisin polttopuiden määrän mukaan.

Etureuna rakennetaan samoista terassilaudoista kuin katoksen kiinteät seinät. Jokaiseen lautaan on kiinnitetty kaksi seitsemän sentin mittaista väli­ kapulaa, jotta lautojen väliset raot pysyvät yhtä leveinä.

Etureunan lautoja ei kiinnitetä, sillä polttopuut pitävät laudat paikallaan.

1

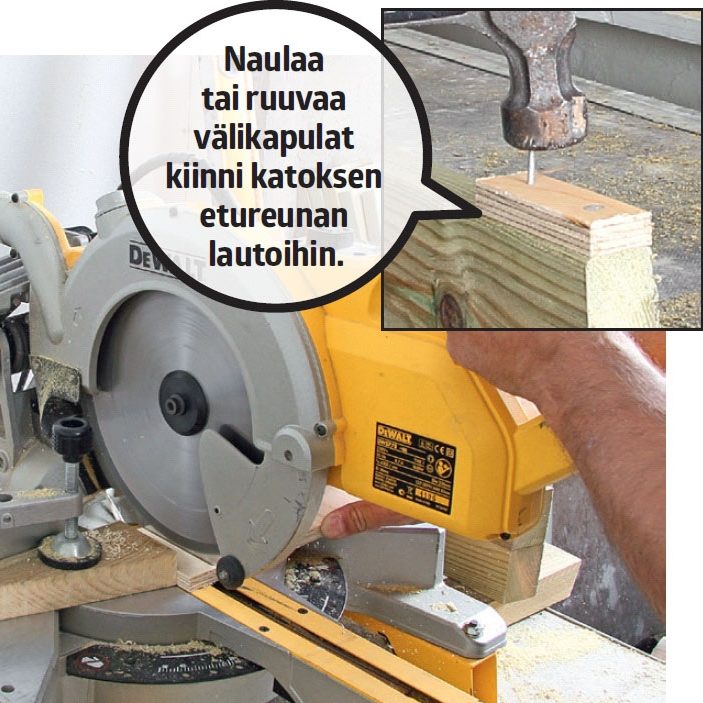

Sahaa välikapulat. Tee kapulat samasta vanerista kuin katto. Nämä välikapulat ovat seitsemän senttiä pitkiä.

2

Asenna etureunan laudat paikoilleen. Tämän vajan etureunaan tehtiin yhdeksän lautaa. Lisää halkoja ja lautoja tasatahtiin, jotta laudat pysyvät paikoillaan.

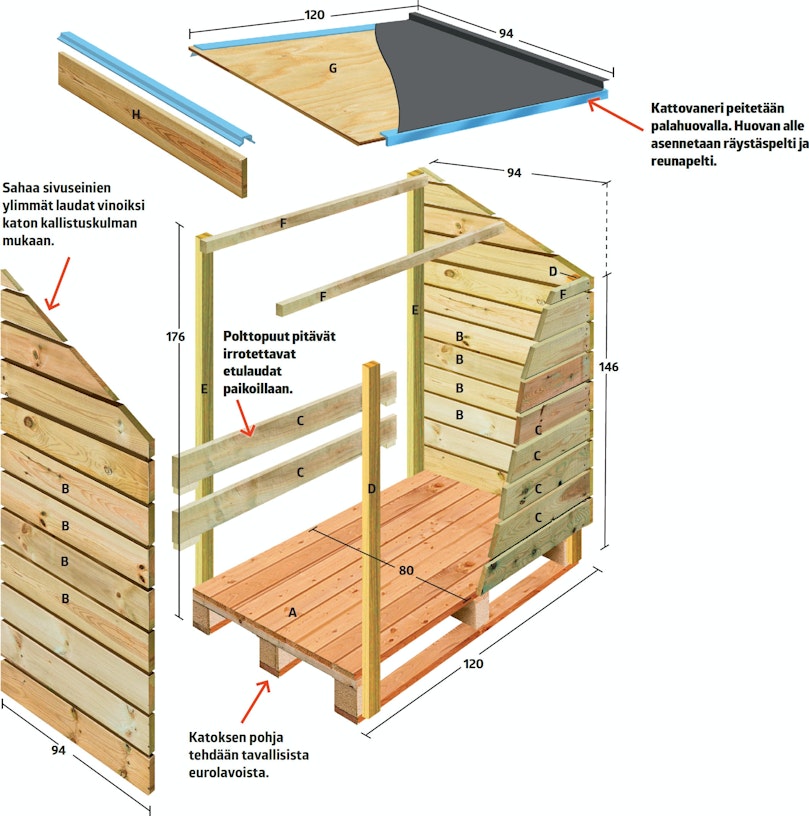

Materiaalit

48x73 mm kertopuurimaa

  • 2 nurkkatolppaa (D) á 146 cm
  • 2 nurkkatolppaa (E) á 176 cm
  • 3 poikkirimaa (F) á 120 cm

25x125 mm kestopuulautaa

  • 18 seinälautaa (C) á 120 cm
  • 18 seinälautaa (B) á 94 cm
  • 2 otsalautaa (H) á 90 cm

18 mm vedenkestävää vaneria

  • Kattolevy (G), 120x94 cm
  • 18 välikapulaa á 7 cm

Muuta

  • 2 räystäspeltiä, 125,2 cm
  • 2 räystäspeltiä, 80 cm
  • 1 paketti palahuopaa
  • Huopanauloja, 1,6x16 mm
  • 4,5x70 mm levyruuveja
  • 1 eurolava (A)

Erikoistyökalut

  • Katkaisu- ja jiirisirkkeli

Vie aikaa

1-2 päivää.

Hinta

Tämä katos maksoi noin 200 euroa.

Vaikeusaste

Halkokatoksen rakentaminen ei ole vaikeaa, mutta katoksen harja pitää viimeistellä huolellisesti.

Piirustus

Kirjaudu sisään tai osta käyttöoikeus

3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-piirustuksen

Ketterä halkokatos

Halkokatos on tehty siten, että sitä voi liikutella pumppukärryllä.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-piirustuksen

Seinien rakentaminen

Runkolankut kiinnitetään lavoihin.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-piirustuksen

Seinälaudat vakauttavat rakenteen

Seinälaudat asennetaan 18 millin välein ja sahataan poikki ylhäältä.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-piirustuksen

Asenna kattolevyt ja otsalaudat

Vanerikatto päällystetään huopapaanuilla.

Avaa 3D-malli

Video

TEKNIIKAT: Huopapaanujen asentaminen

Huopakatto on helppo tehdä pienistä paloista

TYÖKALUT: Näin käytät katkaisu- ja jiirisirkkeliä

Tällä videolla näytetään, miten säädät ja käytät sahaa oikein. Jiirisirkkeli on loistava työkalu lautojen ja lankkujen katkaisemiseen sarjatyönä. Sirkkelillä voi sahata suoraan, viistoon ja kallistetulla terällä. Voit sahata muun muassa puuta, metallia, kuitusementtiä ja laminaattia joko poikki tai tiettyyn syvyyteen asti.

VINKIT: Stoppari katkaisusirkkelille

VINKIT: Leikkaa huopaa helposti

VINKIT: Karhenna vasaraa

Vinkit & niksit

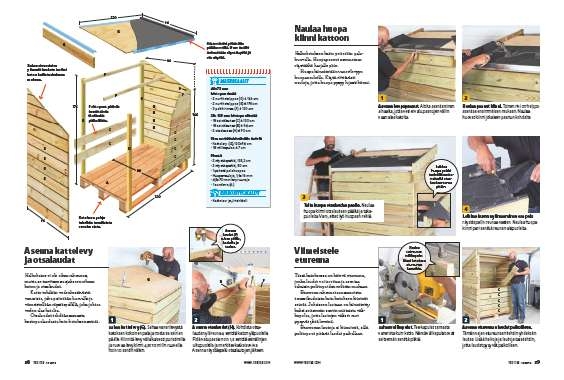

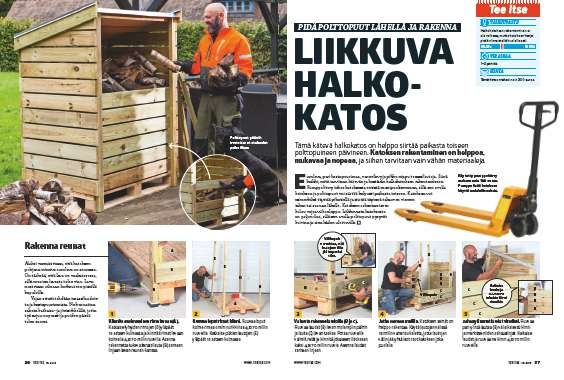

Lehtiversio
