Rakenna halkokatos lavojen päälle

Tulosta Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Tarvitsetko paikan, jossa säilyttää polttopuita? Tämä halkokatos on todella helppo rakentaa. Se on myös melko tilava, sillä katokseen mahtuu 2,4 kuutiometriä puita. Voit rakentaa katoksen varaston seinustalle yhdessä päivässä ilman erikoistyökaluja.

Vaikeusaste
Vie aikaa
1 päivän
Hinta
150 euroa

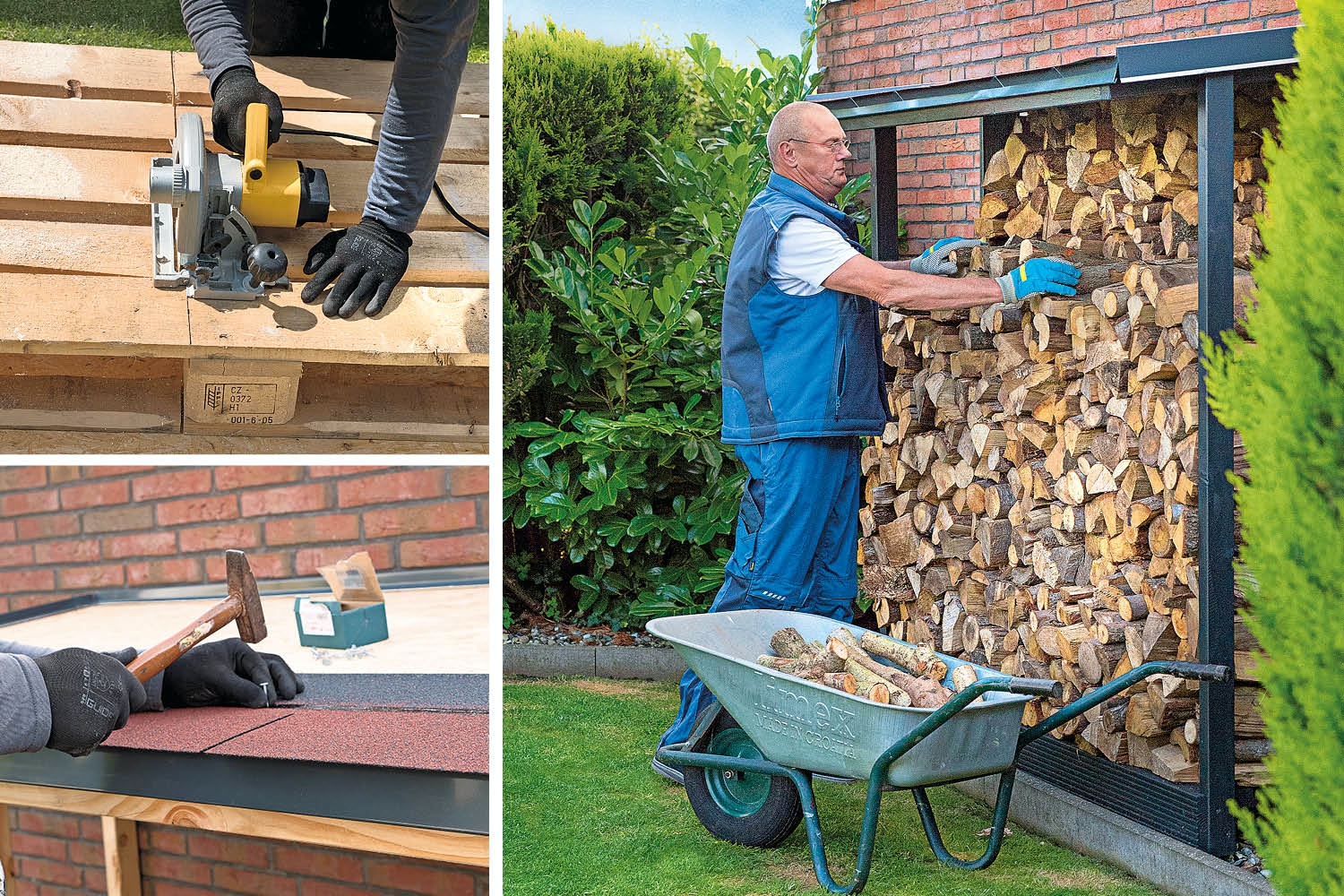

Helppo ja nopea halkokatos lavojen päälle

Johdanto

Nopea ja helppo halkokatos

Tämän halkokatoksen rakenteminen sopii kaikille. Katoksen pohja tehdään puolestatoista kuormalavasta. Se on helppo “perustus”, joka pitää puut irti maasta.

Tee se itse -ohjeissa näytetään, miten:

  • sahaat lavat
  • rakennat puurungon
  • asennat katolle huopapaanut

Haluatko lukea lisää halkokatoksista? Löydät täältä paljon ideoita halkokatoksen rakentamiseen.

Ohjeet

Lavat

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Halkokatoksen pohja tehdään puolesta­ toista kuormalavasta. Se on kätevä pohja, joka pitää polttopuut irti maasta.

1

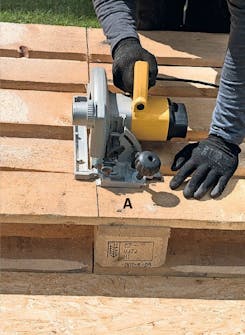

Sahaa lava (A) poikki, Sahaa lava (A) poikki, jotta saat pohjaan tarvittavan puolikkaan lavan. Sahaa lava poikki keskituen reunaa pitkin. Käytä katoksen pohjaan sitä puolikasta, jossa keskituki on.

2

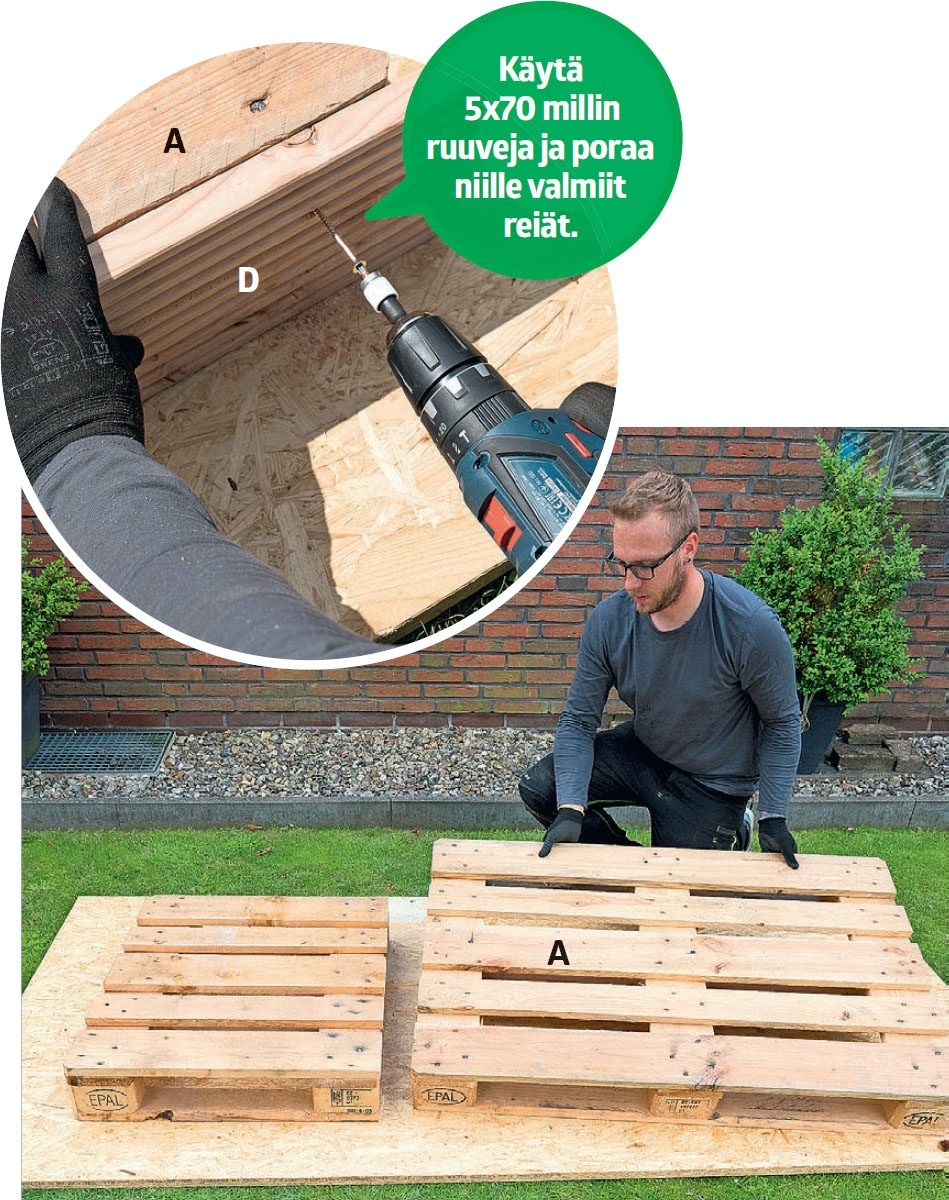

Aseta lavat (A) Aseta lavat (A) suoralle ja tukevalle alustalle kuten vanerilevyn päälle. Ruuvaa lavat kiinni toisiinsa ja asenna laudat (D) lavojen etu­ ja takareunaan. Tee laudoista niin pitkät, että niiden päät yltävät 7 senttiä reunojen yli.

Puurunko

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Seuraavaksi on aika asentaa tolpat halkokatoksen kulmiin ja rakentaa seinät. Ne vakauttavat katoksen rakenteen.

1

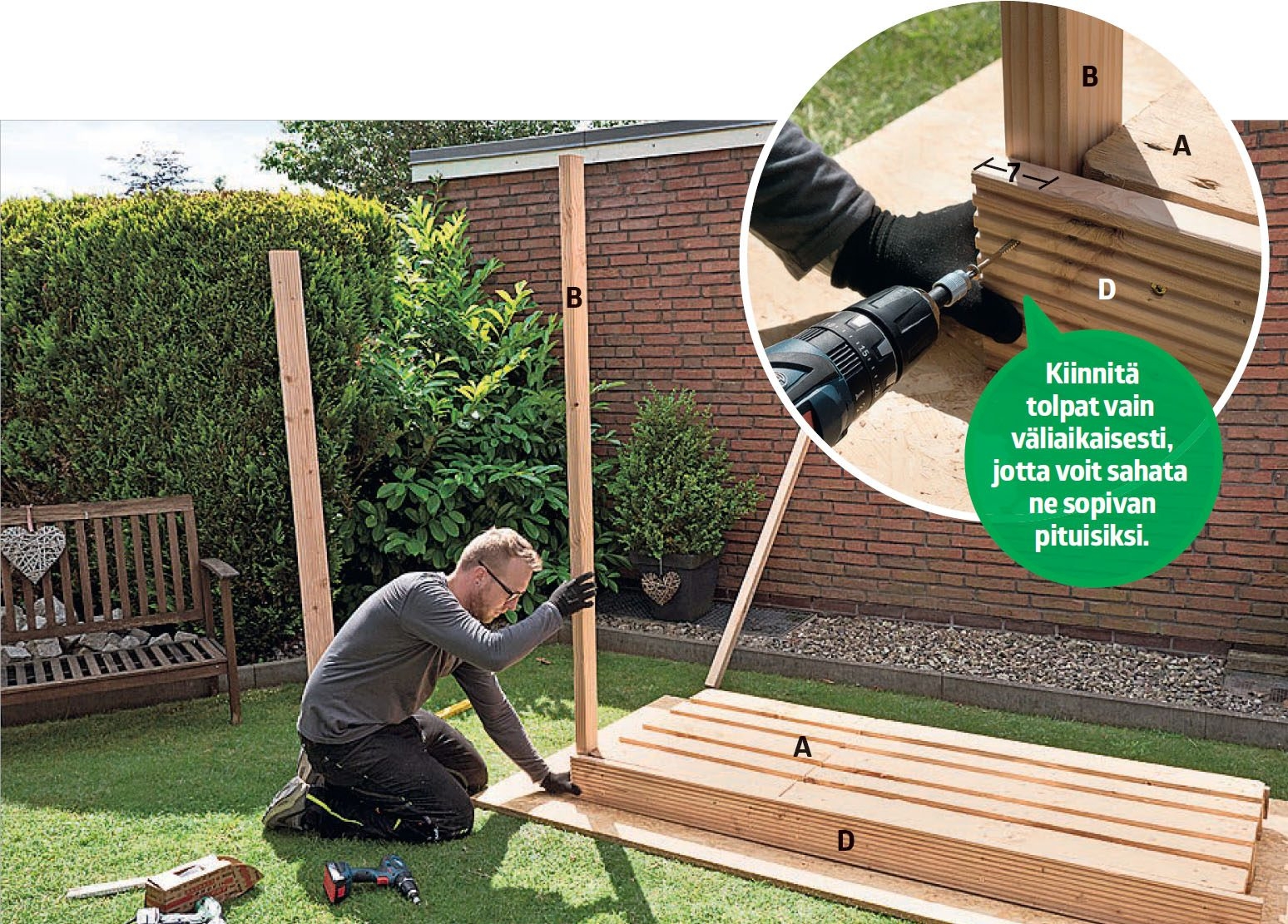

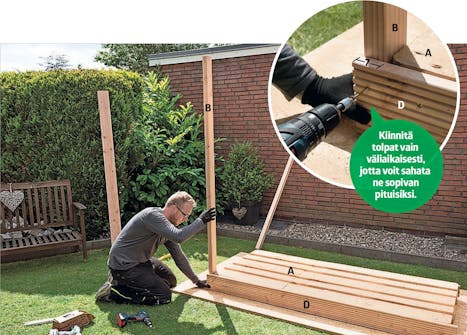

Asenna etutolpat (B) Asenna etutolpat (B) katoksen etu­ kulmiin laudan (D) taakse. Kiinnitä tolpat aluksi vain yhdellä ruuvilla, sillä tolpat pitää irrottaa myöhemmin lyhentämistä varten. Peitelauta (D) ulottuu 7 senttiä kummankin pään yli ja peittää tolpat (B).

2

Kiinnitä myös keskimmäinen lauta (E) sekä takatolpat (C) väliaikaisesti, jotta voit lyhentää ne sopiviksi myöhemmin.

3

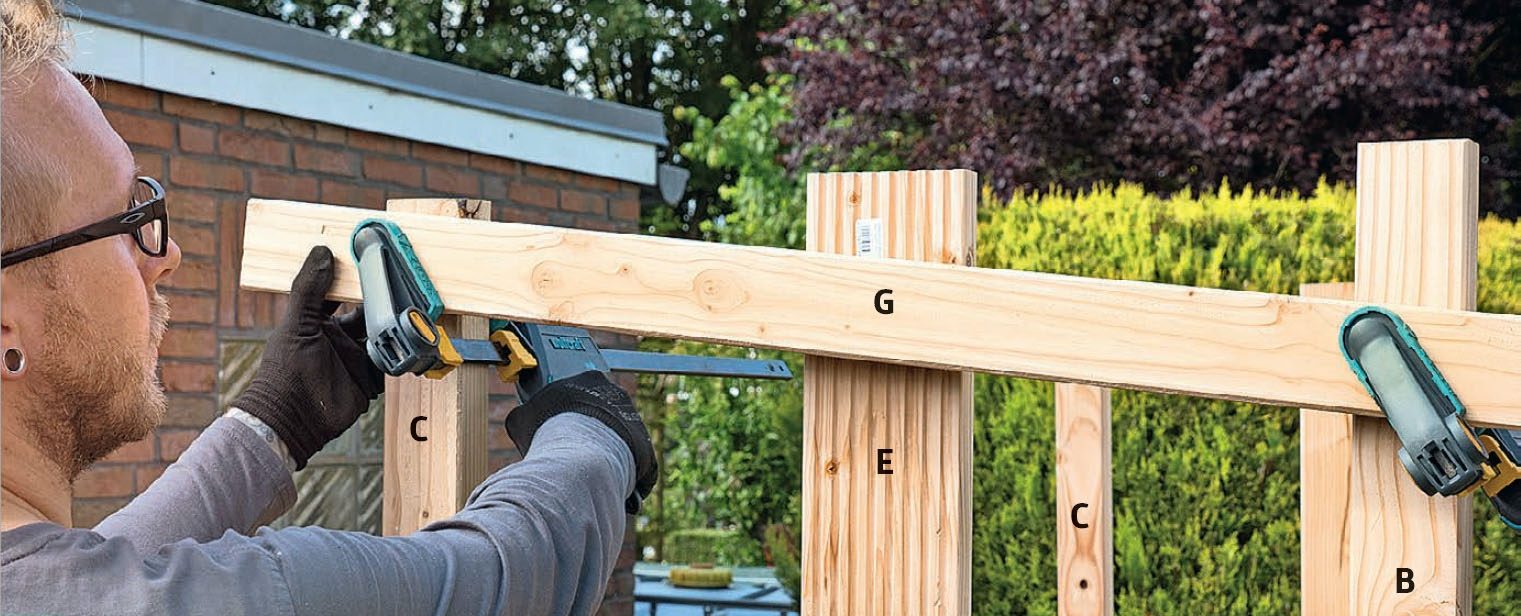

Kiinnitä suora rima (G) tolppiin (B ja C). Varmista, että tolpat ja keskirima (E) ovat pystysuorassa. Asenna rima kulmaan, joka vastaa katon kallistusta. Merkitse sahaus­ linjat ja lyhennä osat sopiviksi.

4

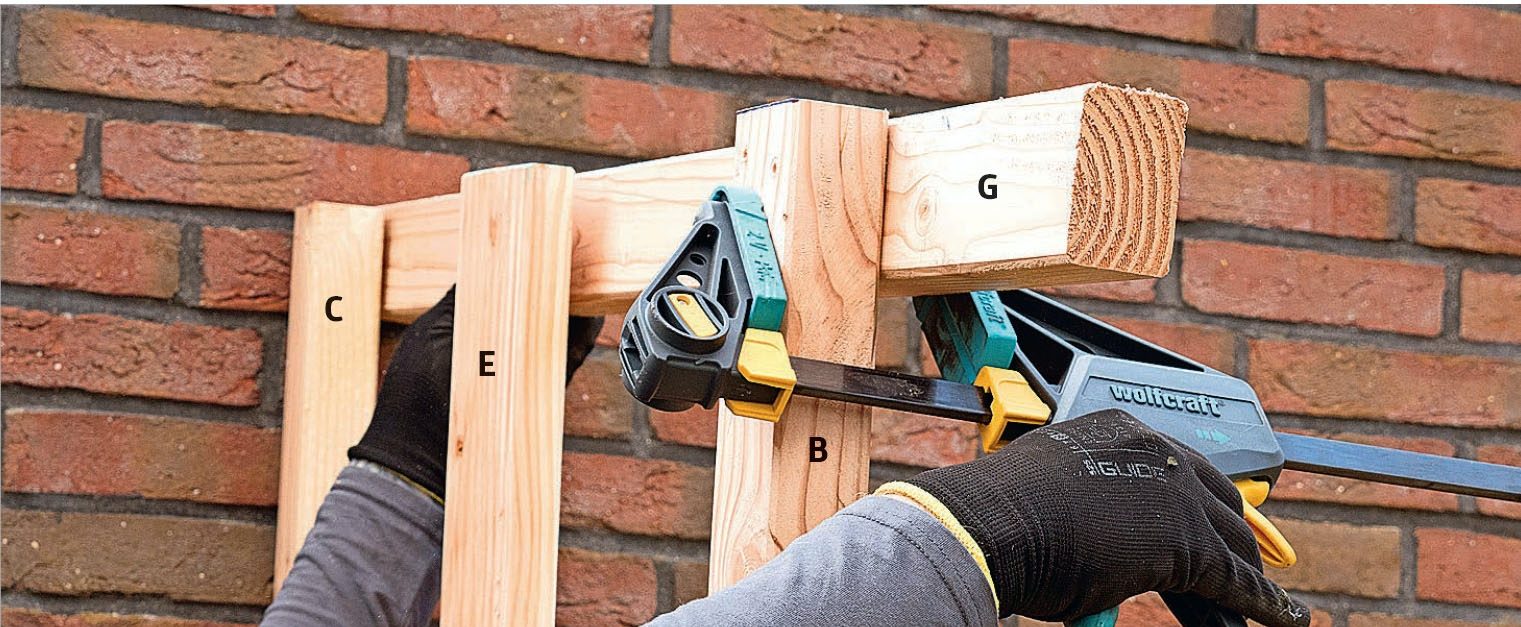

Aseta lavat seinän viereen. Pystytä tolpat (C ja B) sekä keskirima (E) ja asenna rima (G) ylös siten, että se on samassa linjassa tolppien ja keskiriman pään kanssa. Tarkista, että kaikki ovat suorassa ja ruuvaa ne kiinni 6x120 millin ruuveilla. Ruuvaa rima (G) kiinni 5x70 millin ruuveilla.

5

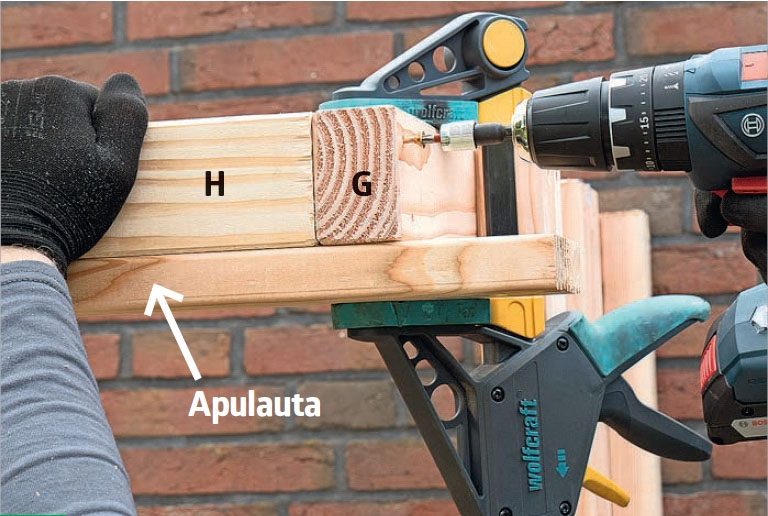

Aseta rimat (H) katon alle Aseta rimat (H) katon alle rimojen (G) väliin. Kohdista rimat samaan linjaan ulko­ reunojen kanssa ja kiinnitä rimat 5x70 millin ruuveilla. Ruuvaamisessa kannattaa käyttää tukena apulautaa (H).

6

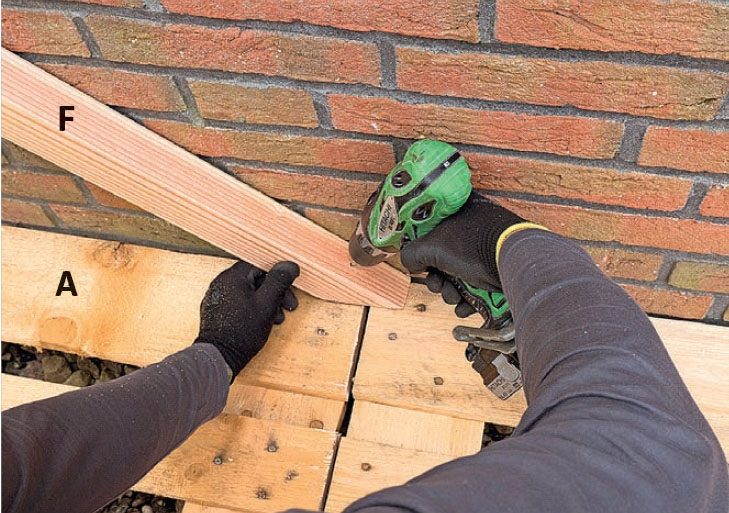

Sahaa vinotukien (F) päät Sahaa vinotukien (F) päät poikki 45 asteen kulmassa. Kiinnitä vinotuet taka­ tolppiin ja lavoihin 5x70 millin ruuveilla. Vino­ tuet jäykistävät halkokatoksen ja tekevät rakenteesta tukevan.

Katto

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Katto tehdään yhdestä vanerilevystä. Sahaa levystä niin iso pala, H että se yltää katoksen molempien reunojen yli. Seinän viereen ja katon reunoille asennetaan räystäspellit, ja levy peitetään huopapaanuilla.

1

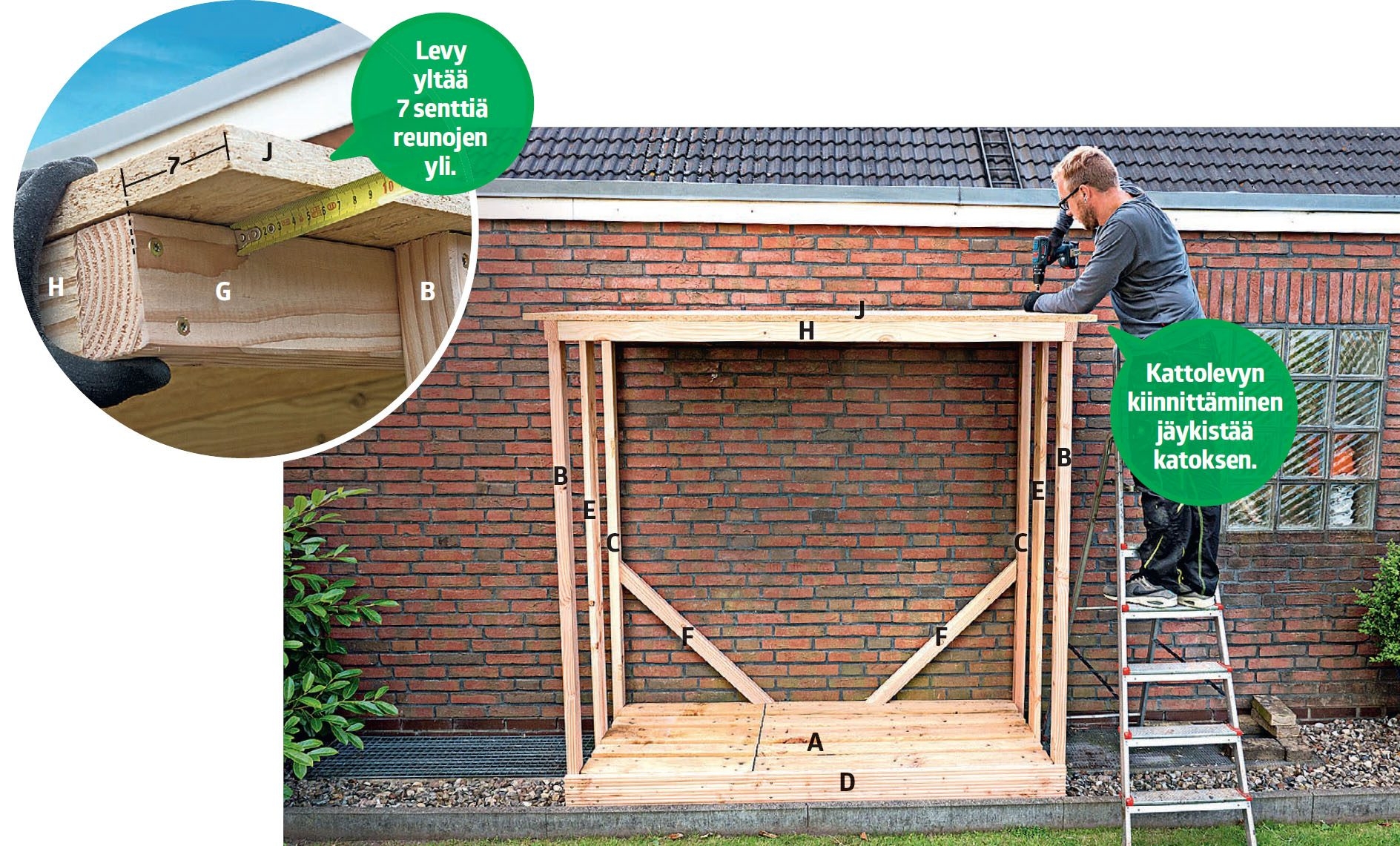

Ruuvaa levy kiinni Ruuvaa levy kiinni 5x70 millin ruuveilla kattorimoihin (G ja H). Asenna ruuvit noin 15-20 sentin välein.

2

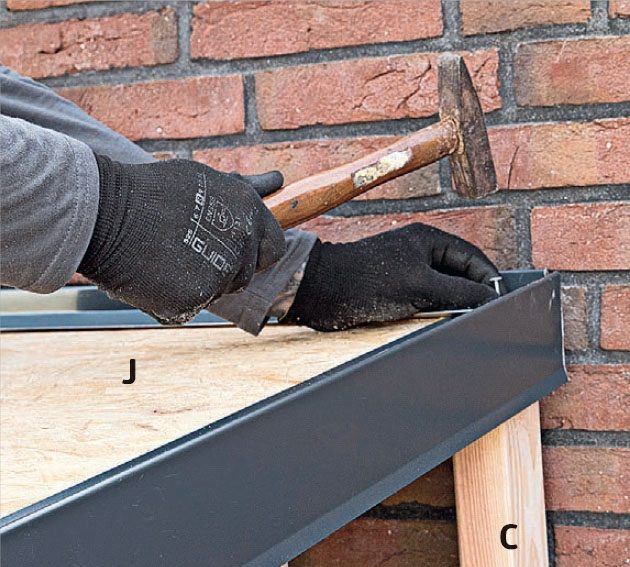

Asenna reunapellit Asenna reunapellit kattolevyn reunoille. Naulaa pellit kiinni huopanauloilla. Taka­ reunassa pitää olla pelti, jotta vesi ei pääse valumaan seinän ja katoksen väliin. Leikkaa alumiinipellit sopiviksi peltisaksilla tai kulmahiomakoneella.

3

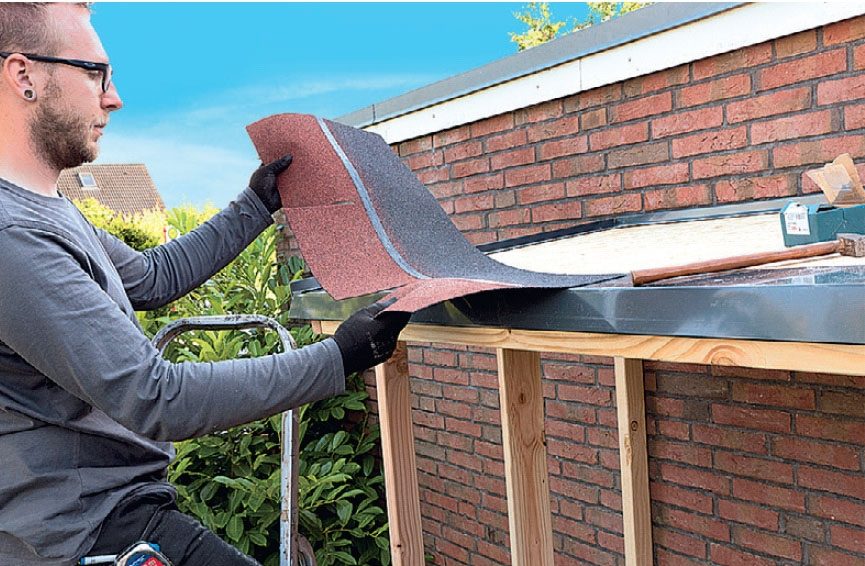

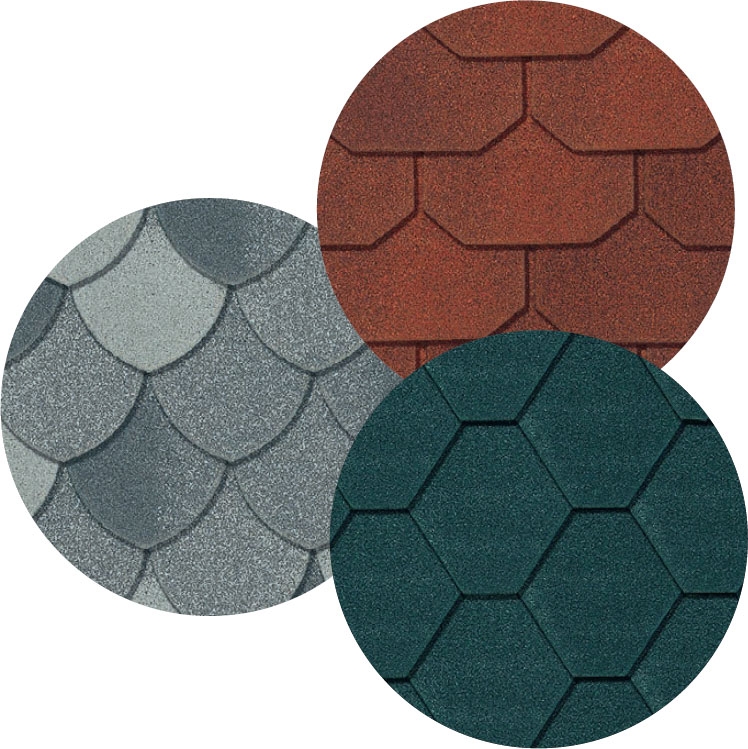

Asenna huopapaanut. Asenna huopapaanut. Aloita räystäältä ja jatka asentamista ylöspäin.

4

Naulaa huopapaanut kiinni vaneriin 4 Naulaa huopapaanut kiinni huopanauloilla. Varmista, että kaikki paanut ovat suorassa.

5

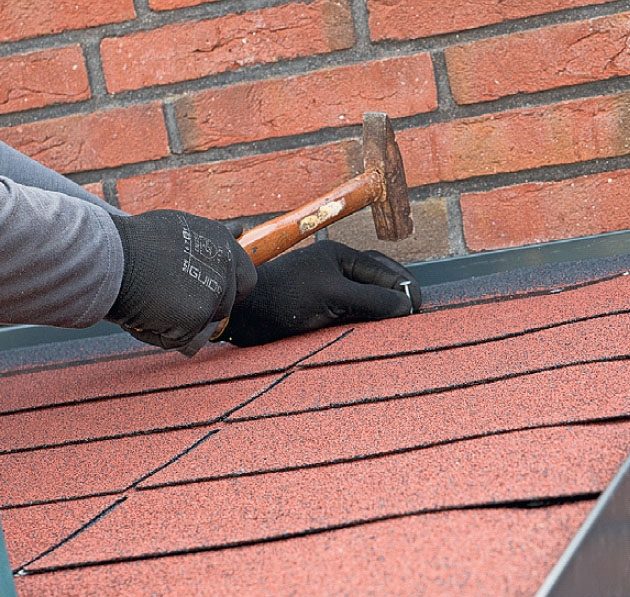

Asenna seuraavat paanut Asenna seuraavat paanut edellisten päälle.

6

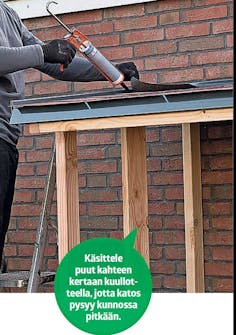

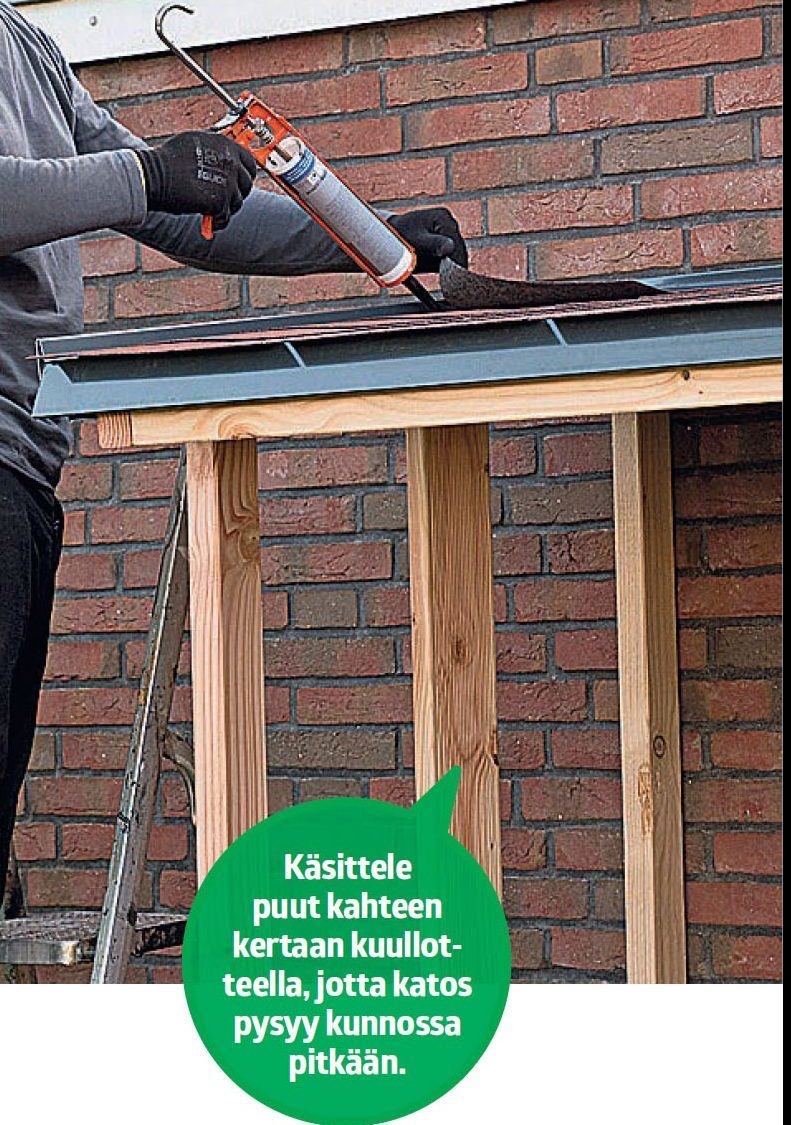

Liimaa alimpien paanujen alareuna kiinni vaneriin, jotta niiden etureuna ei irvistä. Levitä liimaa myös katon taka­ reunaan seinän viereen, jotta paanut pysyvät tiukasti kiinni vanerissa.

Materiaalit

  • 1 1/2 kuormalavaa (A)

70x70 mm tolppia:

  • 2 tolppaa (B) á 195 cm
  • 2 tolppaa (C) á 200 cm

28x145 mm terassilautaa:

  • 2 peitelautaa (D) á 200,5 cm
  • 2 tukilautaa (E) á 198 cm

48x73 mm rimaa:

  • 2 vinotukea (F) á 100 cm
  • 2 kattorimaa (G) á 100 cm
  • 2 kattorimaa (H) á 185,7 cm
  • 1 vanerilevy (J), 24x1000x2000 mm

Lisäksi:

  • Reuna- ja räystäspeltiä
  • Huopapaanuja
  • Huopanauloja
  • Ruuveja: 5x70 ja 6x120 mm
  • Kattoliimaa
  • Peittävää kuullotetta

Vie aikaa

1 päivän (+ maalausaika).

Hinta

Noin 150 euroa.

Vaikeusaste

Sopii kaikille.

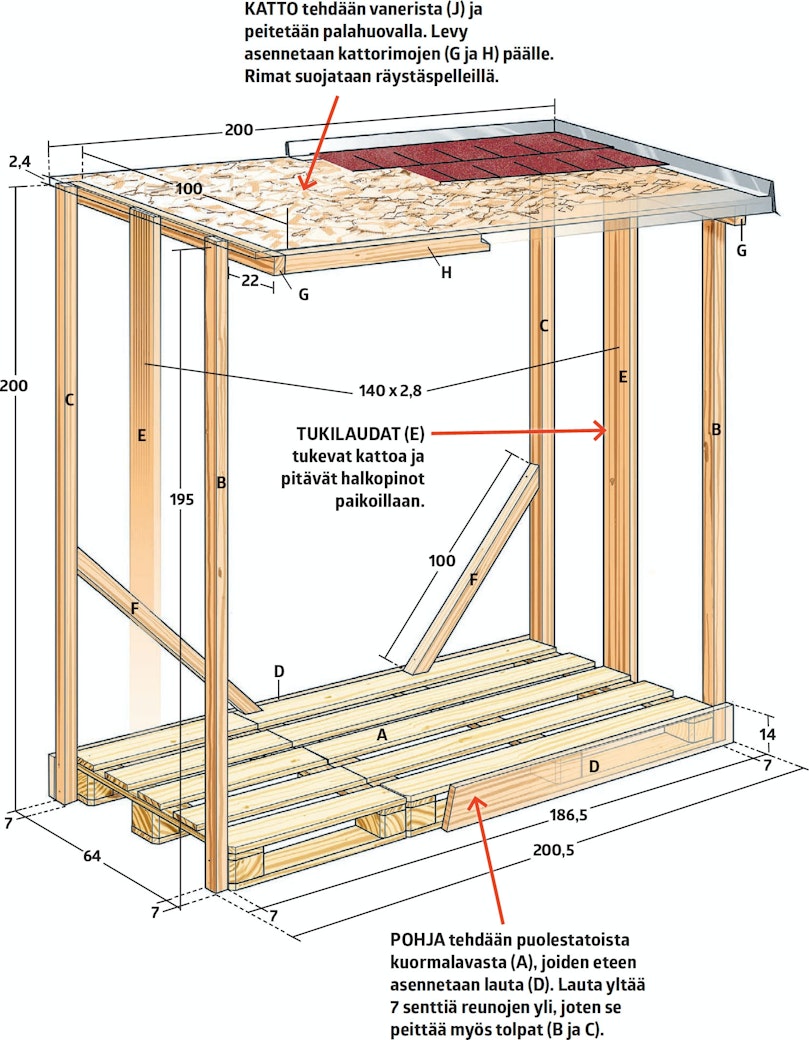

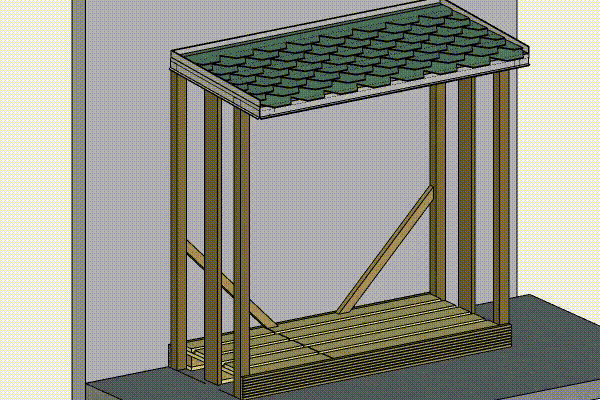

Piirustus

Kirjaudu sisään tai osta käyttöoikeus

3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Halkokatos lavojen päälle

Halkokatoksen pohja tehdään puolestatoista eurolavasta.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Katto on neljän tolpan varassa

Katto vakautetaan kahdella vinotuella.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Katon tekeminen

Katto tehdään vanerista, jonka päälle asennetaan huopapaanut.

Avaa 3D-malli
