Johdanto
Ohjeet
01
Rungot ja vuorilaudat
6
Vaihe
Talli kootaan yksin kertaisista seinistä, jotka rakennetaan väliseinätolpista ja tavallisista laudoista. Rakenne on yksinkertainen ja edullinen, mutta näyttää ulospäin hyvältä ja tyylikkäältä. Jos käytät limilaudoituksen tekemiseen oikeita vinovuorilautoja, seinien hinta nousee huomattavasti korkeammaksi.

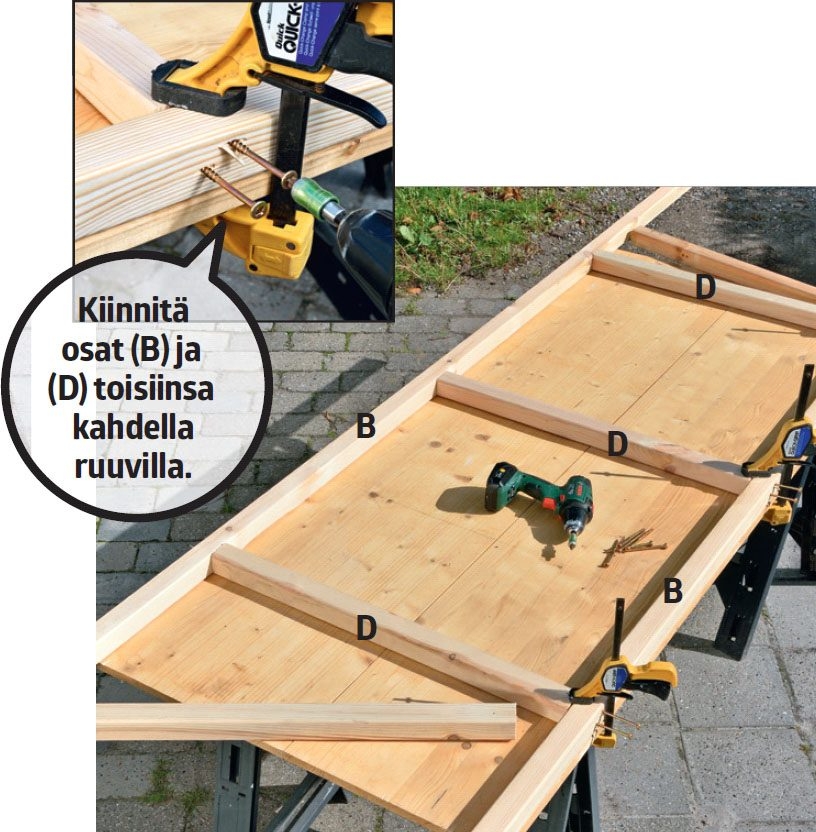

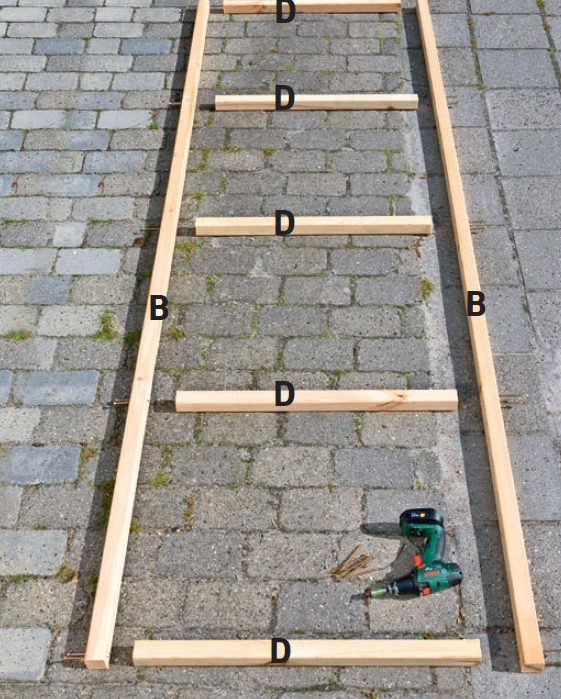

Sahaa seiniin tarvittavat osat ja poraa niihin valmiit ruuvinreiät. Merkitse aluksi ruuvien paikat. Kuvassa ensimmäinen seinä on kokoamista vaille valmis. Kaikki seinät kootaan samalla tavalla.
Kokoa seinät 5x80 millin ruuveilla. Kiinnitä osat tiukasti toisiinsa puristimilla ruuvaamisen ajaksi.

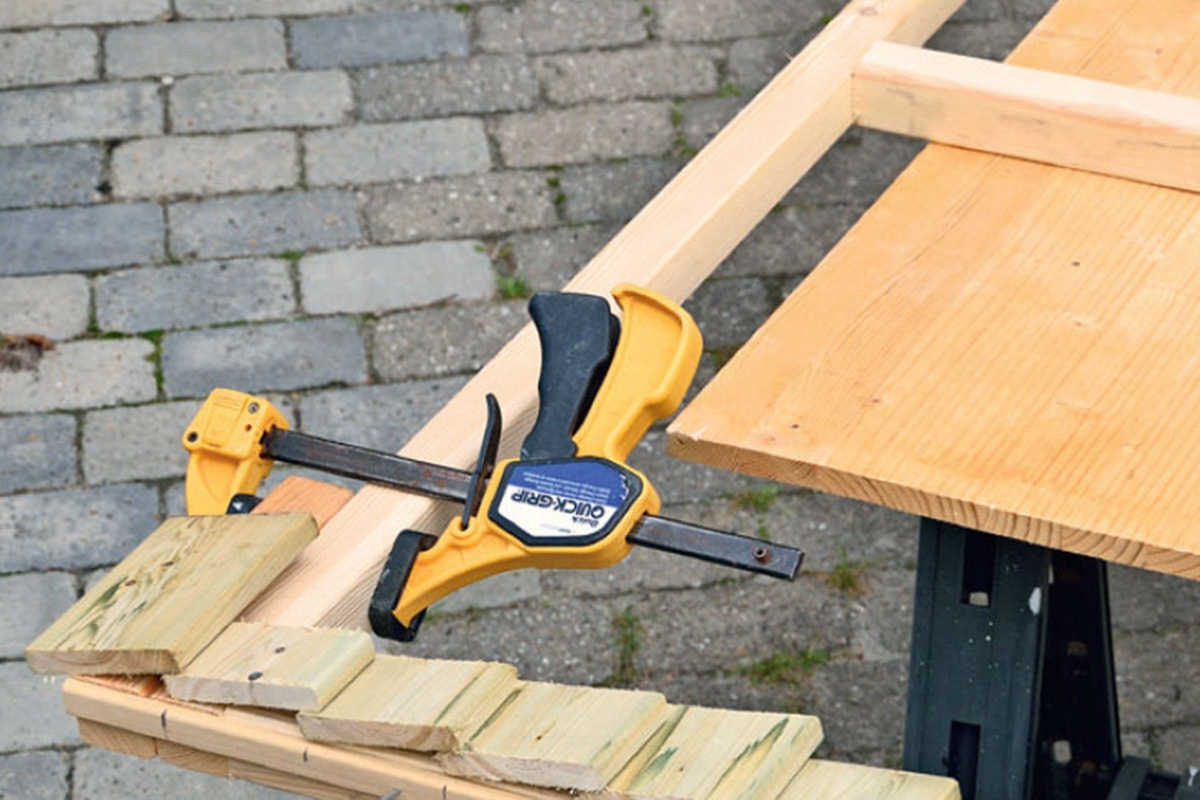

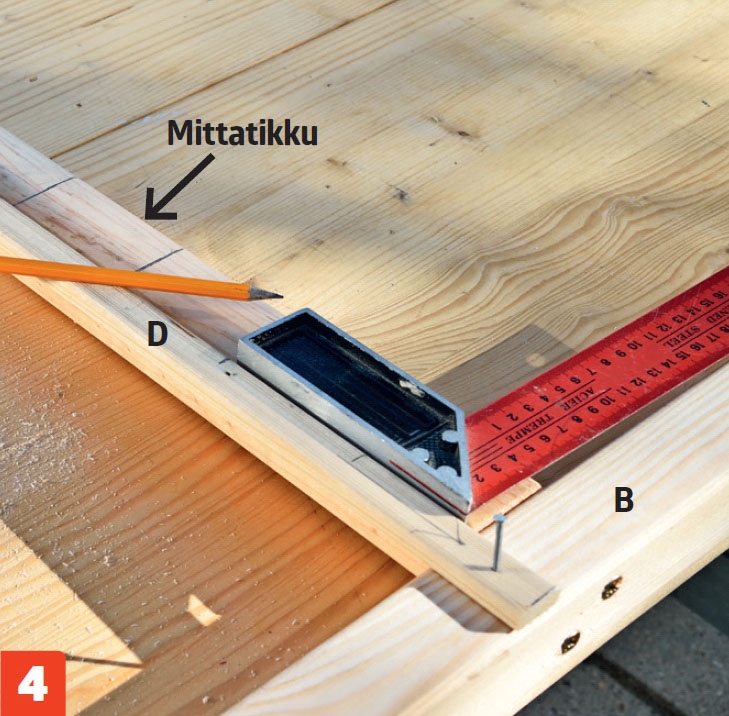

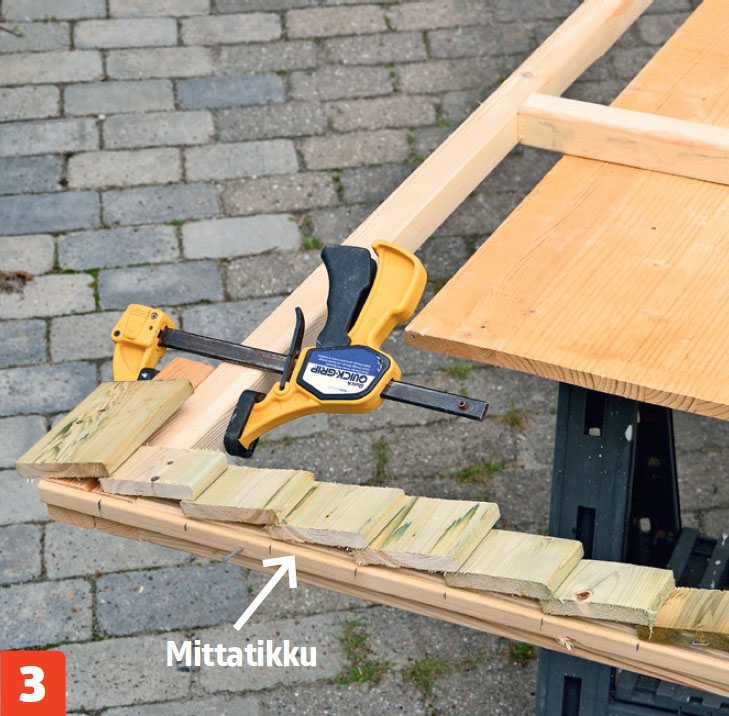

Lado laudat (F) kokeeksi päällekäin, jotta saat selville sopivan limityksen. Lautojen pitää limittyä vähintään sentin verran. Merkitse lautojen paikat rimaan ja käytä sitä mittatikkuna.
Siirrä mittatikku muiden pystyrimojen (D) viereen ja piirrä merkit myös niihin.

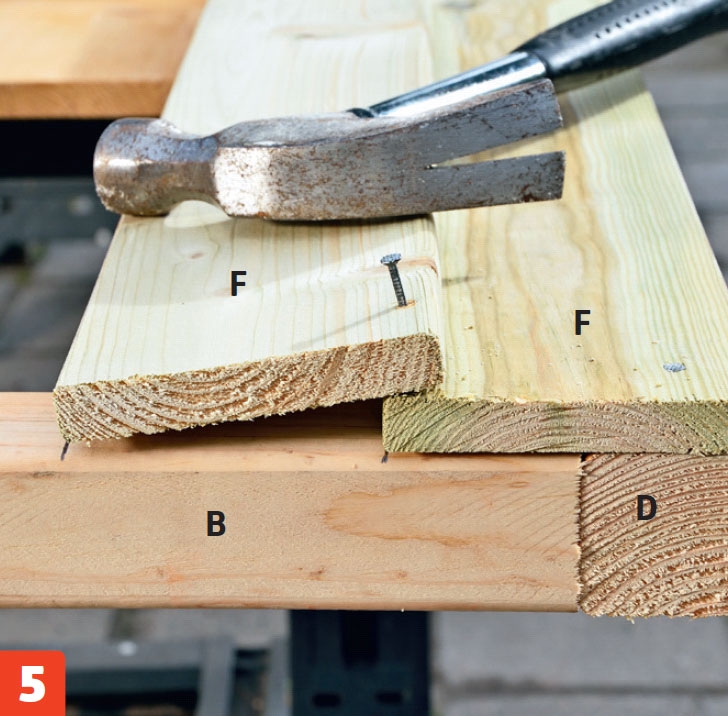

Aloita naulaaminen ala laudasta (F). Naulaa laudat kiinni runkoon 25x55 millin nauloilla. Naulaa laudat merkkien kohdalle siten, että naulat menevät molempien lautojen läpi.

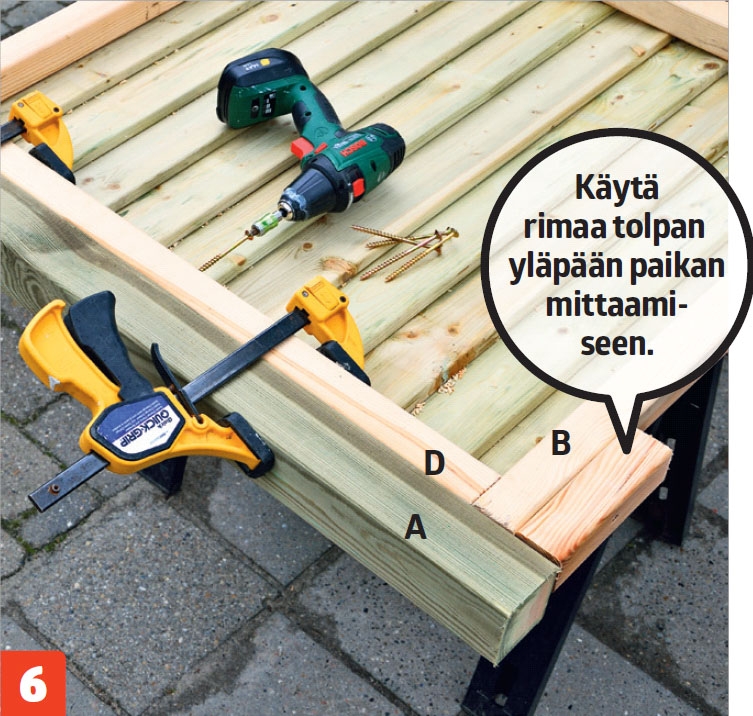

Ruuvaa nurkkatolpat (A) kiinni seiniin 6x100 millin ruuveilla. Kiinnitä tolpat siten, että niiden yläpää kohdistuu samaan linjaan kattorimojen yläreunan kanssa. Rakenna pääty samalla periaatteella.
02
Ovi ja suunnittelu
6
Vaihe
Oven rakenne on vielä yksinker-taisempi kuin seinien rakenne. Kolme rimaa (P) ruuvataan yhteen laudoilla (F1) ja vinotuilla (Q). Vinotuet on helpointa tehdä vasta sitten, kun ovi on koottu valmiiksi rimoista ja laudoista. Vinotukien päiden sahauslinjat on helppo piirtää, kun ne asetetaan ylipitkinä valmiin oven päälle.

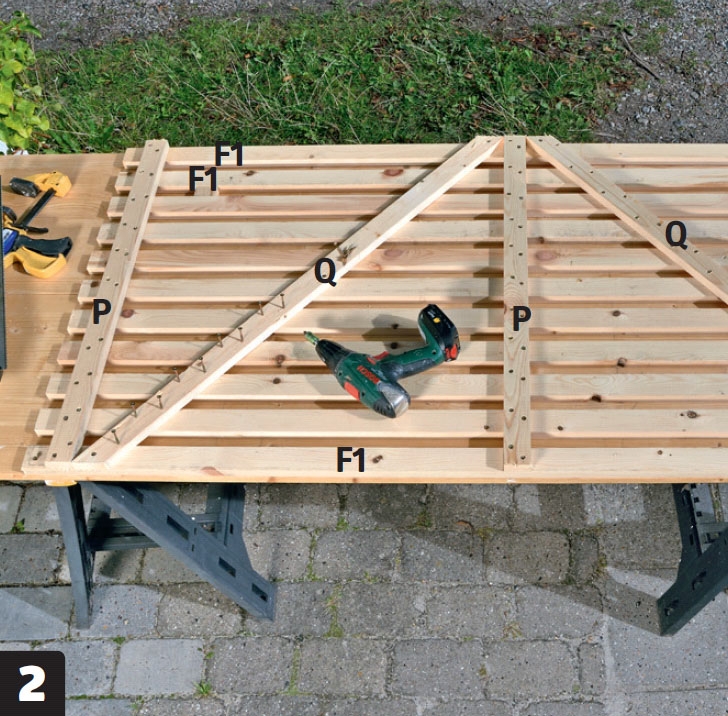

Rakenna ovi suorakulmaisen levyn päällä, jotta ovesta tulee varmasti suora. Kiinnitä osat toisiinsa 4x40 millin ruuveilla. Ruuvaa aluksi rimat (P) ylimpään ja alimpaan lautaan (F1). Jätä päihin 5 senttiä tilaa.
Sahaa loput laudat (F1) ja ruuvaa ne kiinni. Aseta vinotuet (Q) paikoilleen ja sahaa niiden päät kuvassa näkyvällä tavalla. Ruuvaa vinotuet kiinni 4x40 millin ruuveilla.
Maalaa kaikki osat pariin kertaan peittävällä maalilla. Tämä talli maalattiin harmaaksi.

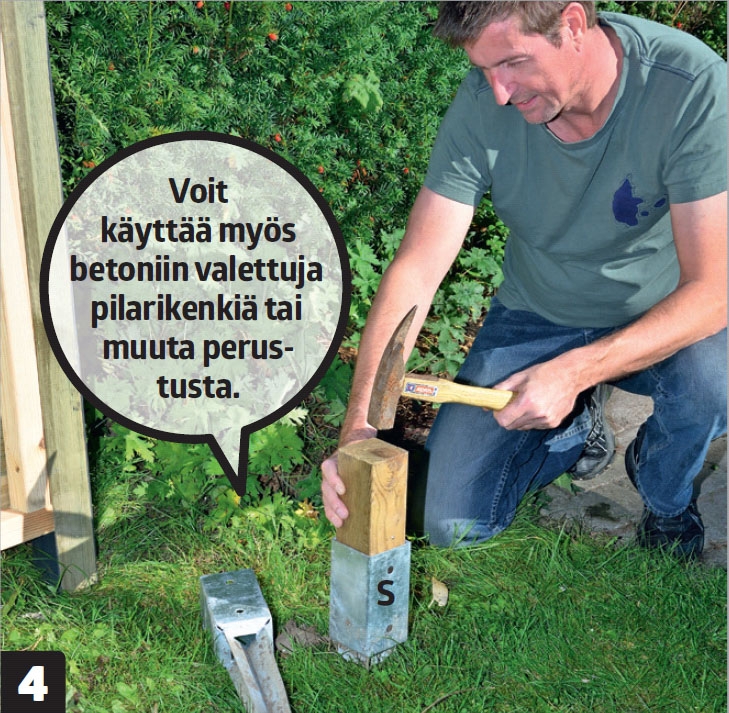

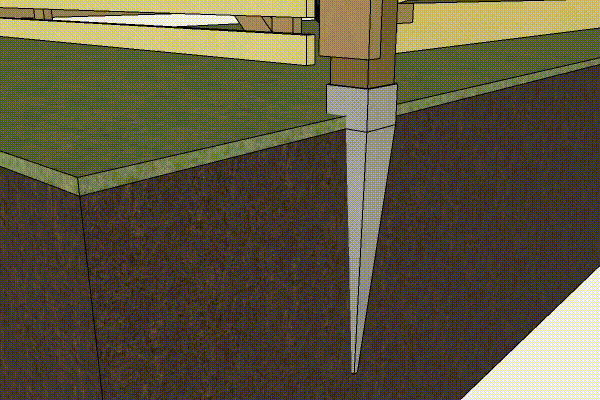

Upota maahan neljä pilarikenkää (S). Laske elementit maahan ja mittaa pilarikenkien paikat niiden avulla. Kiinnitä pilarikenkään tolpanpätkä, jotta saat lyötyä pilarikengän kunnolla maan sisään.

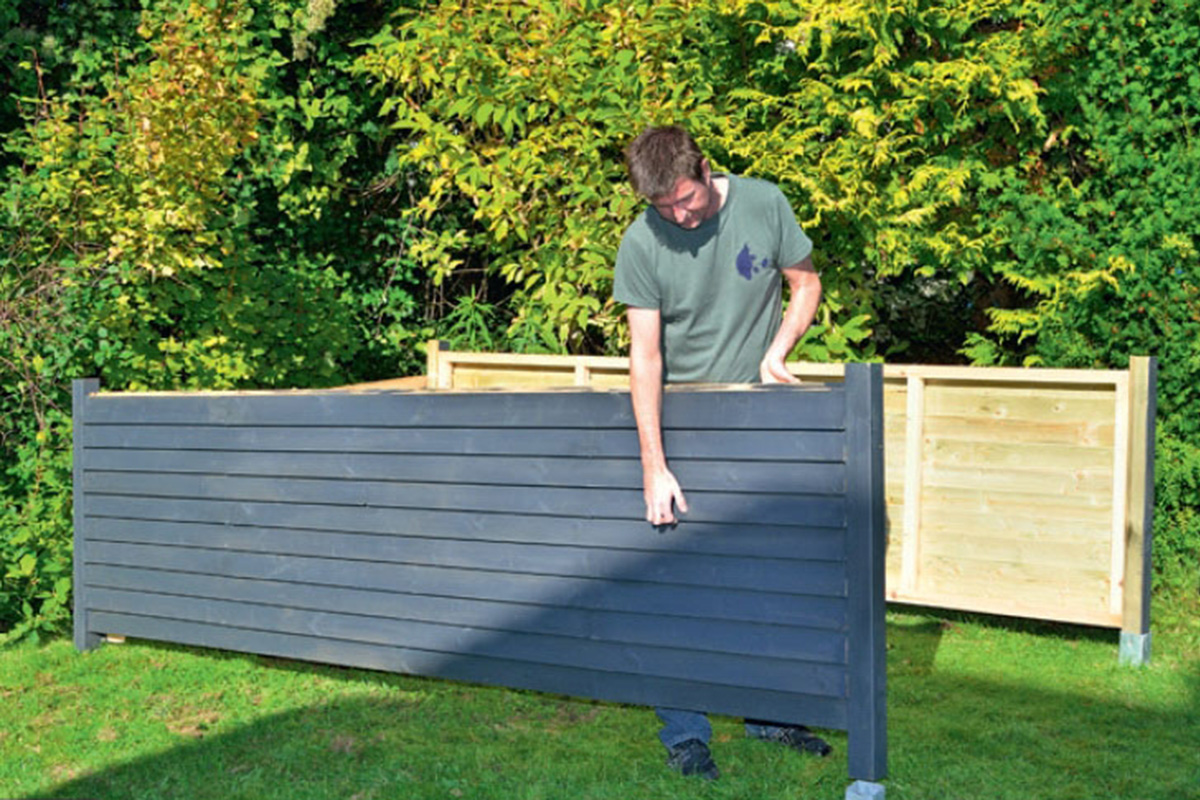

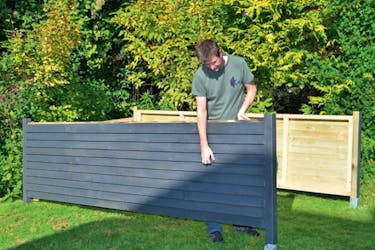

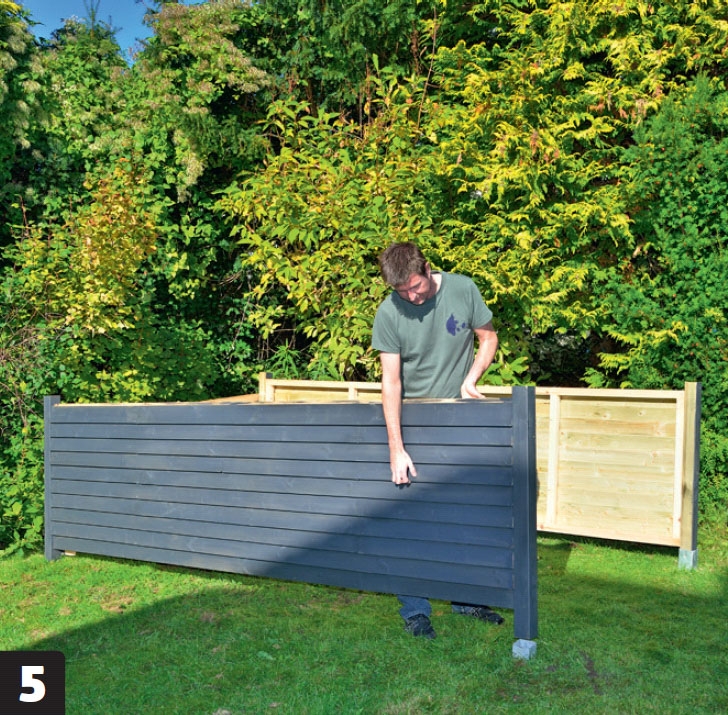

Nosta seinät paikoilleen pilarikenkiin. Varmista vatupassilla, että seinät kallistuvat hieman taaksepäin, jotta sadevesi valuu pois vajan katolta.

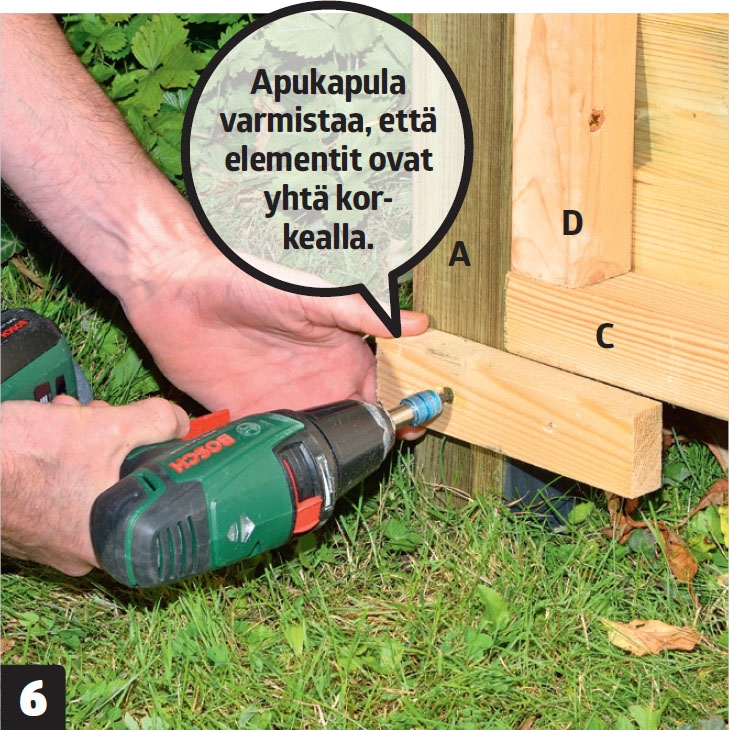

Kun molemmat seinät ovat paikoillaan, ruuvaa pääty kiinni. Ruuvaa takatolppiin (A) apukapulat seinien alareunan tasoon. Käytä 5x80 millin ruuveja.
03
Kattorimat, katto ja kokoaminen
9
Vaihe
Seinät ja pääty ovat nyt lujasti paikoillaan, ja on aika rakentaa katto.
Myös katto tehdään mahdollisimman helposti. Väliseinätolpat ruuvataan poikittain seinien päälle kattopalkeiksi ja ruuvataan kiinni seiniin.
Ennen kattolevyjen asentamista kiinnitetään otsalaudat. Pitkät otsalaudat kiinnitetään kattopeltien yläreunan tasolle, mutta päädyn otsalaudasta tehdään kapeampi, jotta kattopellit mahtuvat sen päälle ja vesi pääsee valumaan pois katolta.

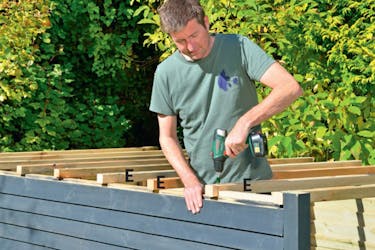

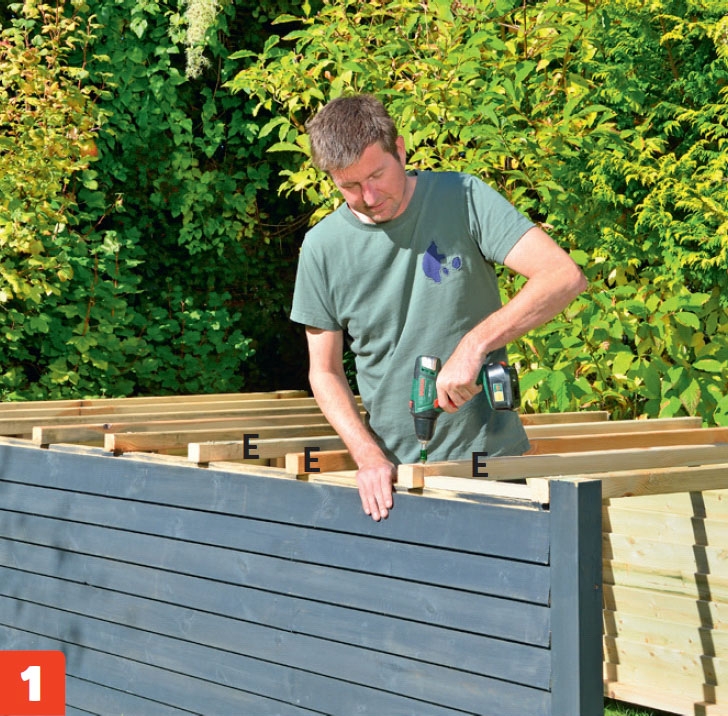

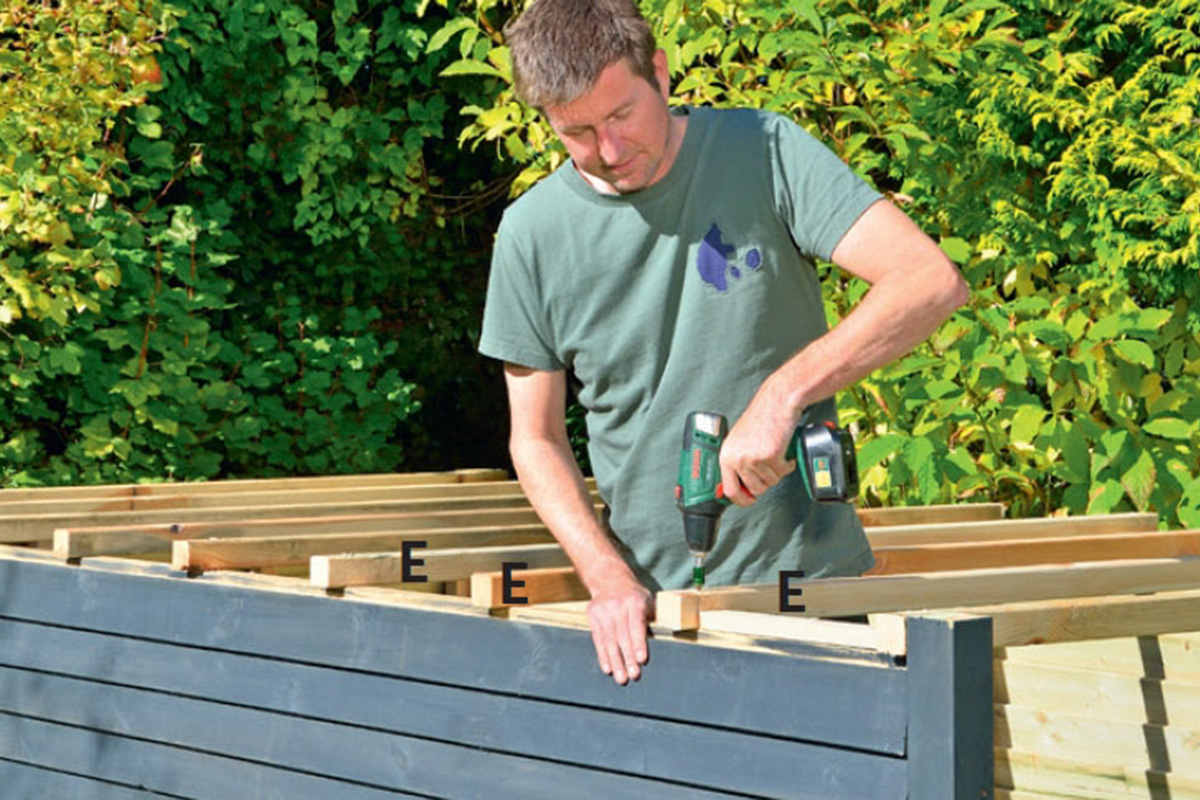

Mittaa kattopalkkien (E) paikat ja ruuvaa ne kiinni 5x80 millin ruuveilla. Voit sahata sopivan välikapulan ja merkitä tolpan-pätkien paikat sen avulla.

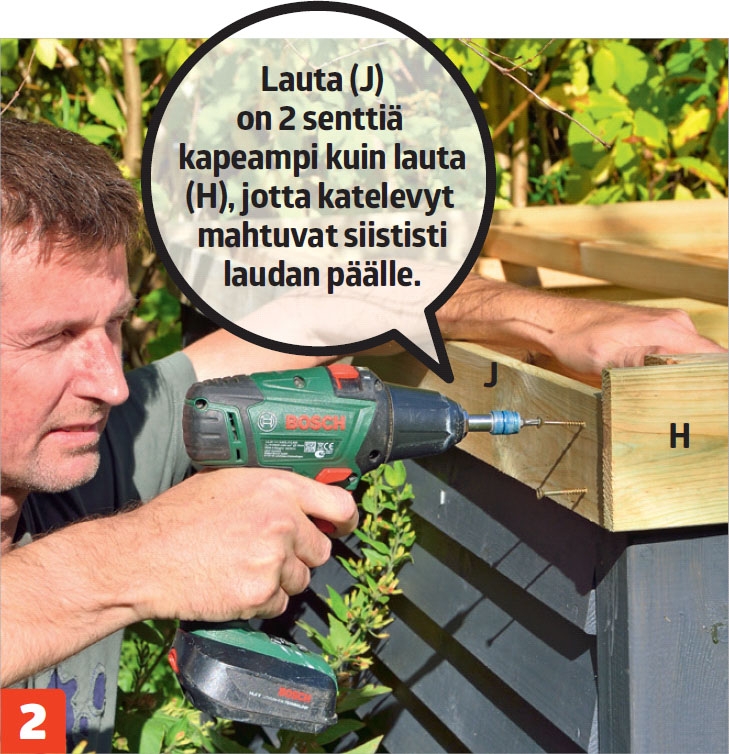

Kiinnitä otsalaudat (H). Niiden pitää olla 2 senttiä kattorimoja pitemmät, jotta laudat yltävät yhtä pitkälle kuin kattopellit. Sahaa takaotsalauta (J) 2 senttiä kapeammaksi.

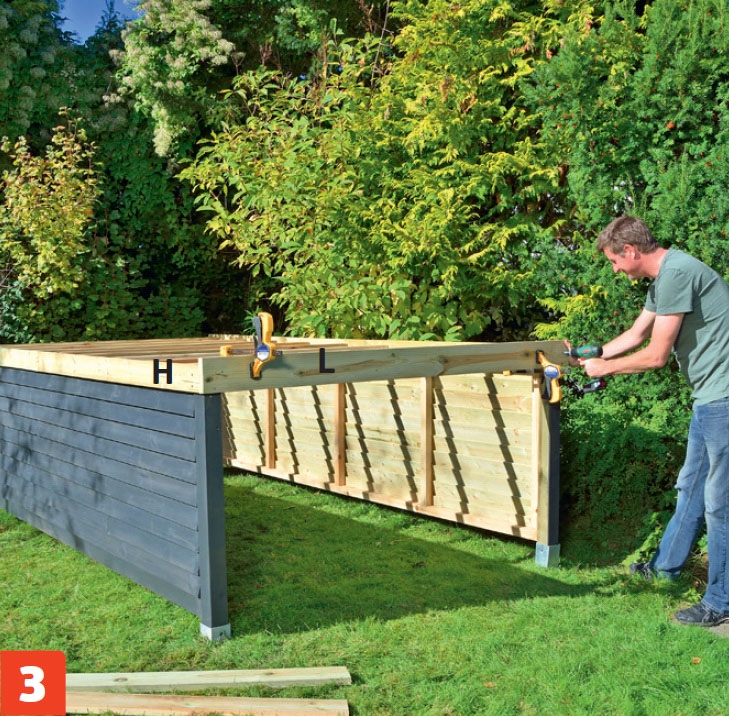

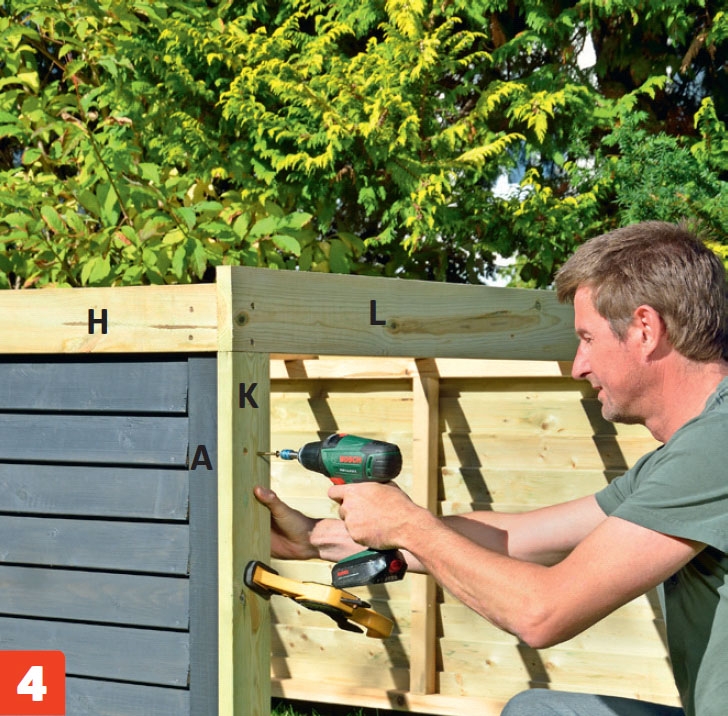

Kiinnitä etuseinään laudat (L) ja (K). Ruuvaa aluksi ylin lauta (L) tolppiin (A) siten, että sen alareuna on samassa tasossa sivu-seinän otsalaudan alareunan (H) kanssa.
Ruuvaa laudat (K) kiinni tolppiin (A). Kaikki ruuvit ovat 5x60-millisiä.

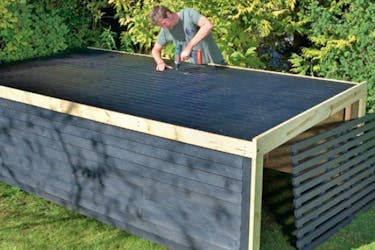

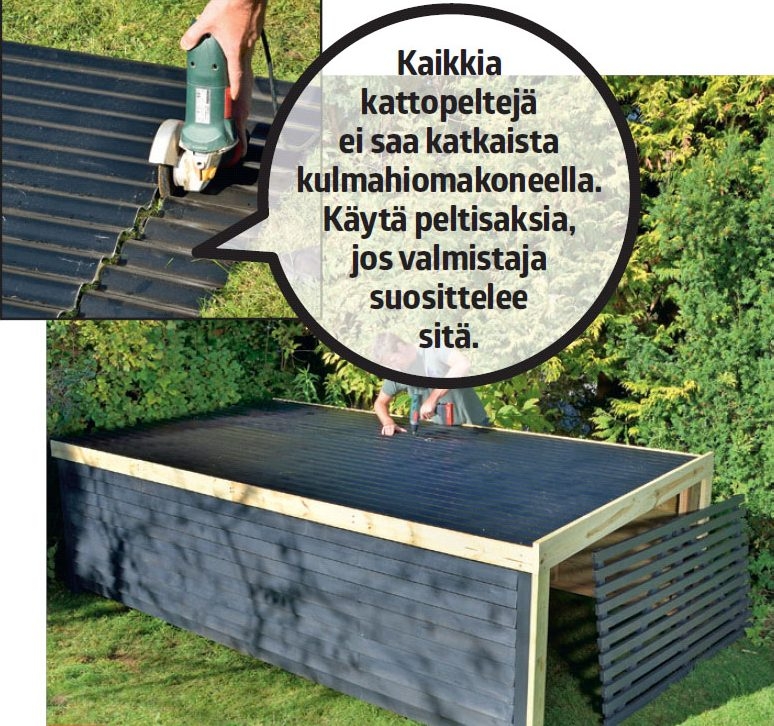

Asenna kattolevyt paikoilleen katto-rimojen päälle otsalautojen väliin. Ruuvaa levyt kiinni rimoihin kateruuveilla.
Ruuvaa katon reunojen peitoksi rimat (M) ja (N). Kiinnitä rimat 5x60 millin ruuveilla.

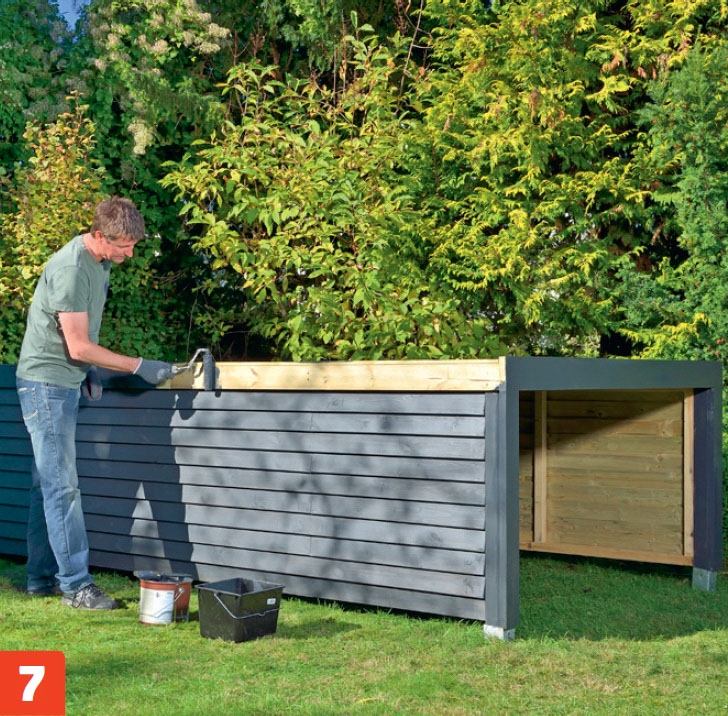

Maalaa otsalaudat ja peitelistat. Käytä telaa ja pensseliä.

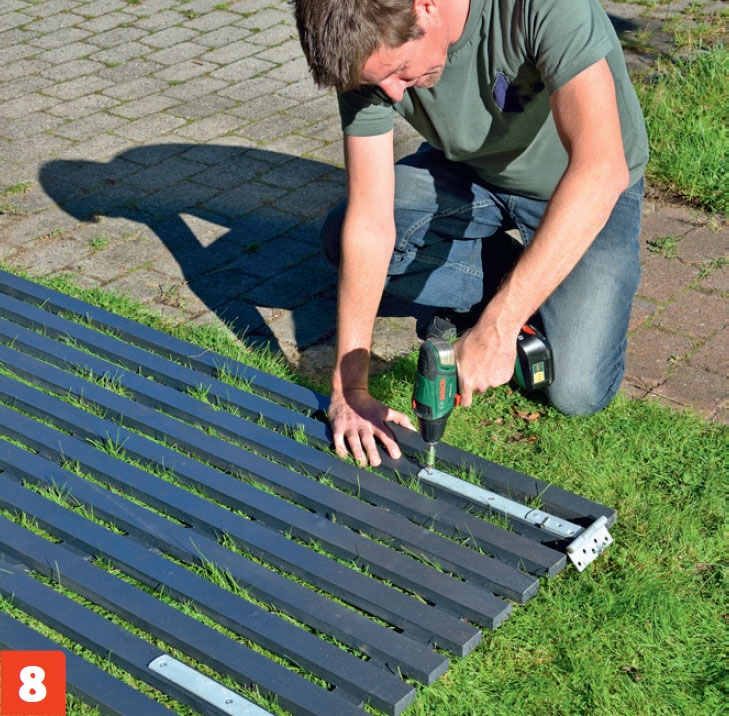

Ruuvaa saranat oveen kuvassa näkyvällä tavalla 4x20 millin ruuveilla.

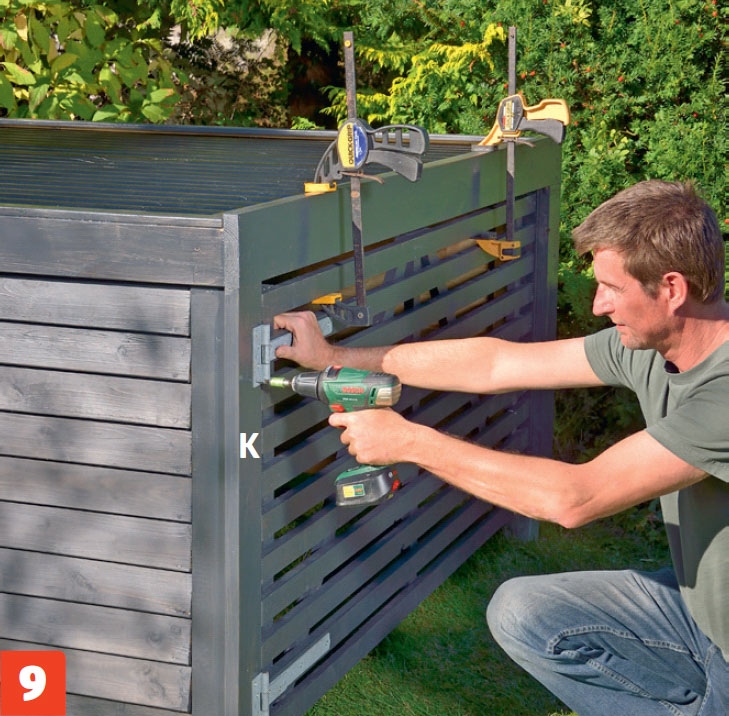

Ripusta ovi paikalleen kahden puristimen avulla. Ruuvaa saranat kiinni lautaan (K) toiselta puolelta 4x40 millin ruuveilla, kun ovi on oikealla korkeudella.
Materiaalit
Noin 150 x 250-senttisen kärryn talliin tarvitaan:
70x70 mm tolppia:
- 4 tolppaa (A) á 95 cm
45x45 mm rimaa:
- 4 seinärungon osaa (B) á 315 cm
- 2 päätyrungon osaa (C) á 170 cm
- 13 pystypuuta (D) á 71 cm
- 9 kattorimaa (E) á 184 cm
22x100 mm mäntylautaa:
- 20 lautaa, sivuseiniin (F), á 315 cm
- 10 lautaa, päätyihin (G), á 170 cm
- 2 otsalautaa (H) á 331 cm
- 1 otsalauta (J) á 184 cm
28 x 95 mm terassilautaa:
- 2 peitelautaa (K) á 85 cm.
- 1 otsalauta (L) 188 cm
20x45 mm rimaa:
- 2 rimaa (M) á 331 cm
- 1 rima (N) 179 cm
- 11 vuorilautaa, oveen (F1), á 169 cm
- 3 pystyosaa (P) á 76,5 cm
- 2 vinotukea (Q) á 105 cm
Lisäksi:
- 2 teräskatelevyä á 99 x 335 cm
- 4 pilarikenkää, jotka sopivat 70 x 70 cm tolppiin.
- 4x20 mm, 4x40 mm, 5x60 mm, 5x80 mm ja
- 6x100 mm ruuveja Kateruuveja
- 2 kappaletta 100x310 millin T-saranaa oveen (mitattu ovi kiinni)
- 25x55 mm nauloja

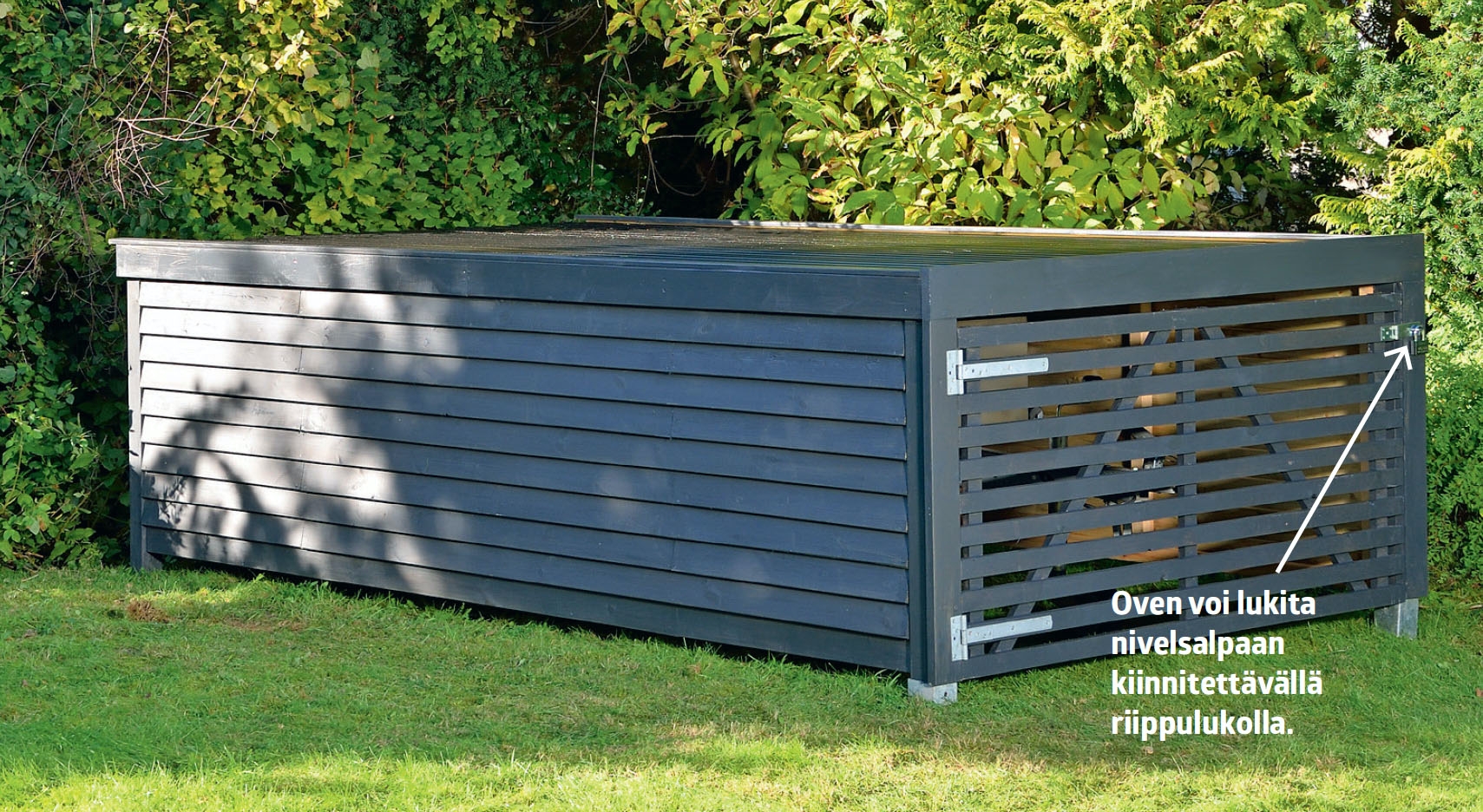

- 1 nivelsalpa
- Peittävää maalia tai kuullotetta.
Vie aikaa
Varaa urakkaan pari päivää ja muista kuivumisajat.
Hinta
Noin 300 euroa.
Vaikeusaste
Helppo homma. Hyvä projekti aloittelijalle.

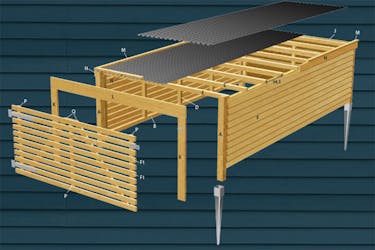

Piirustus

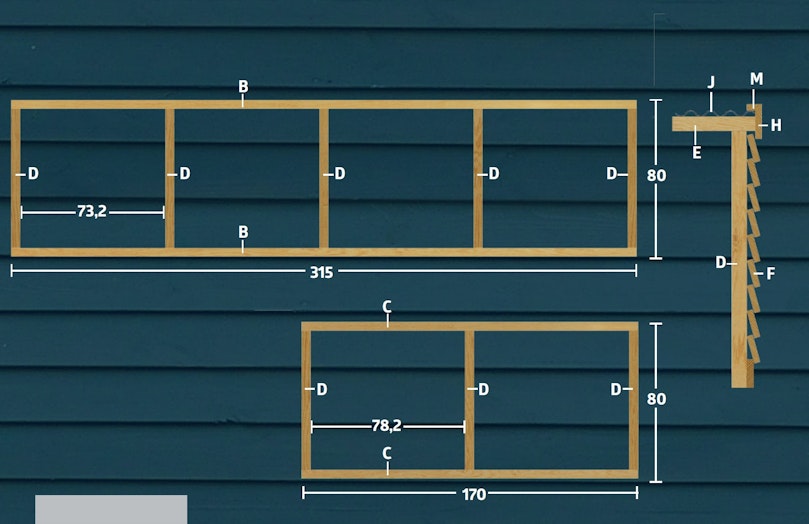

Rungot ja vourilaudat
Tallin seinät ja pääty tehdään väliseinätolpista ja päällystetään limitetyillä laudoilla

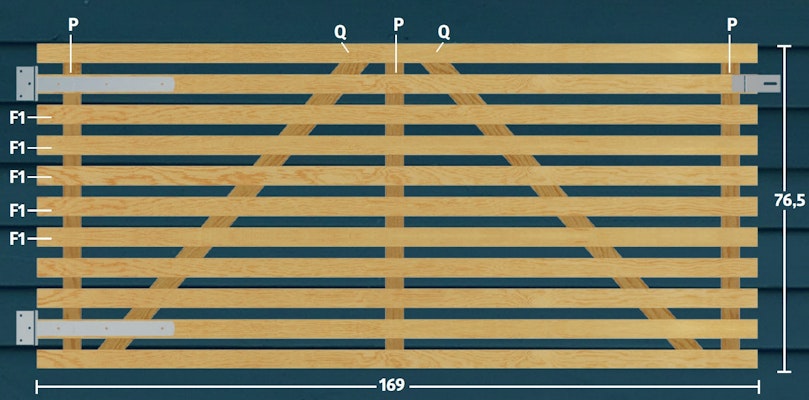

Ovi ja suunnittelu
Oven kestävyyden kannalta on tärkeää, että vinotuet kiinnitetään kuvassa näkyvään suuntaan.
Kattorimat, katto ja kokoaminen
3D-malli
Peräkärrykatos
Vinkit & niksit

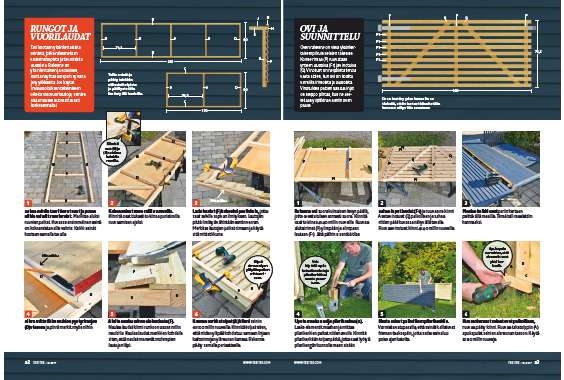

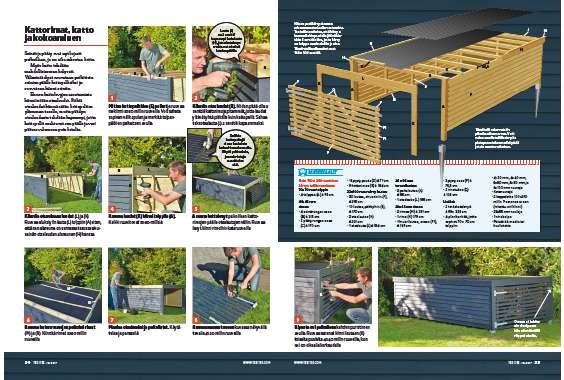

Lehtiversio
