Johdanto
Ohjeet
01

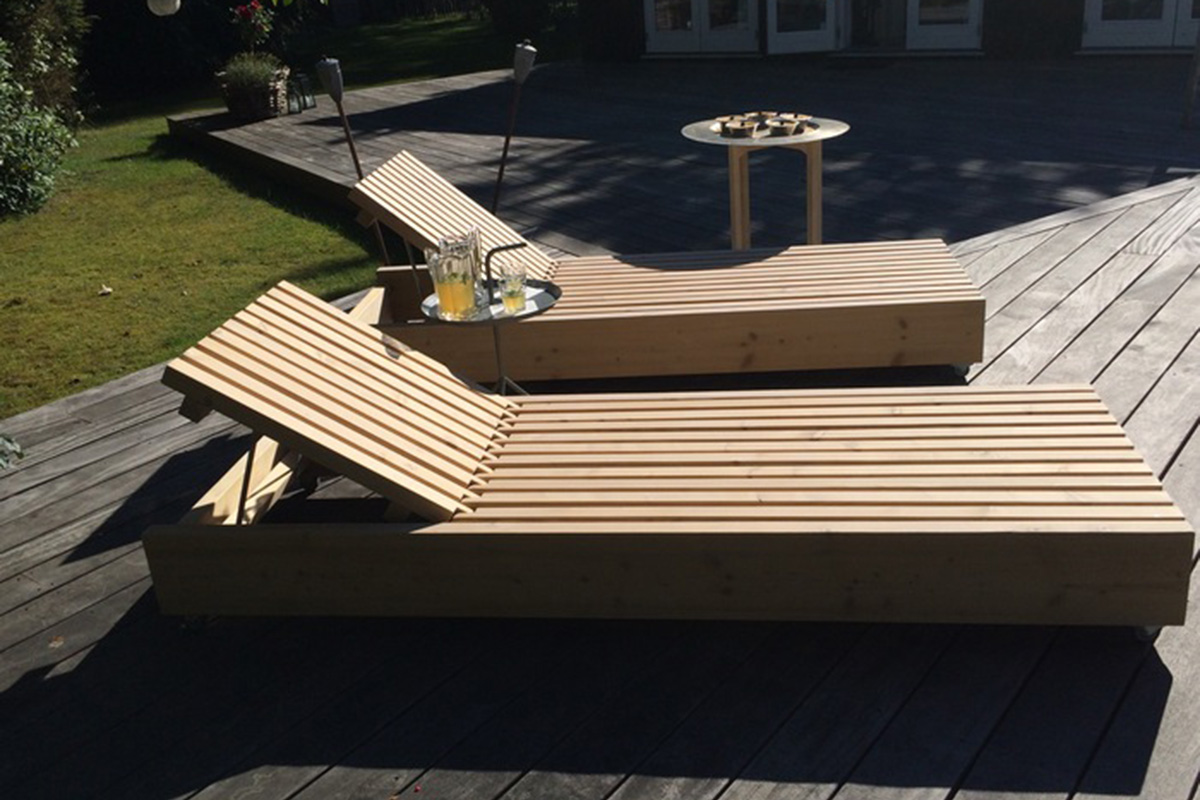

Aurinkotuolin kokoaminen
7
Vaihe
Kokoa kehikko piiloruuveilla

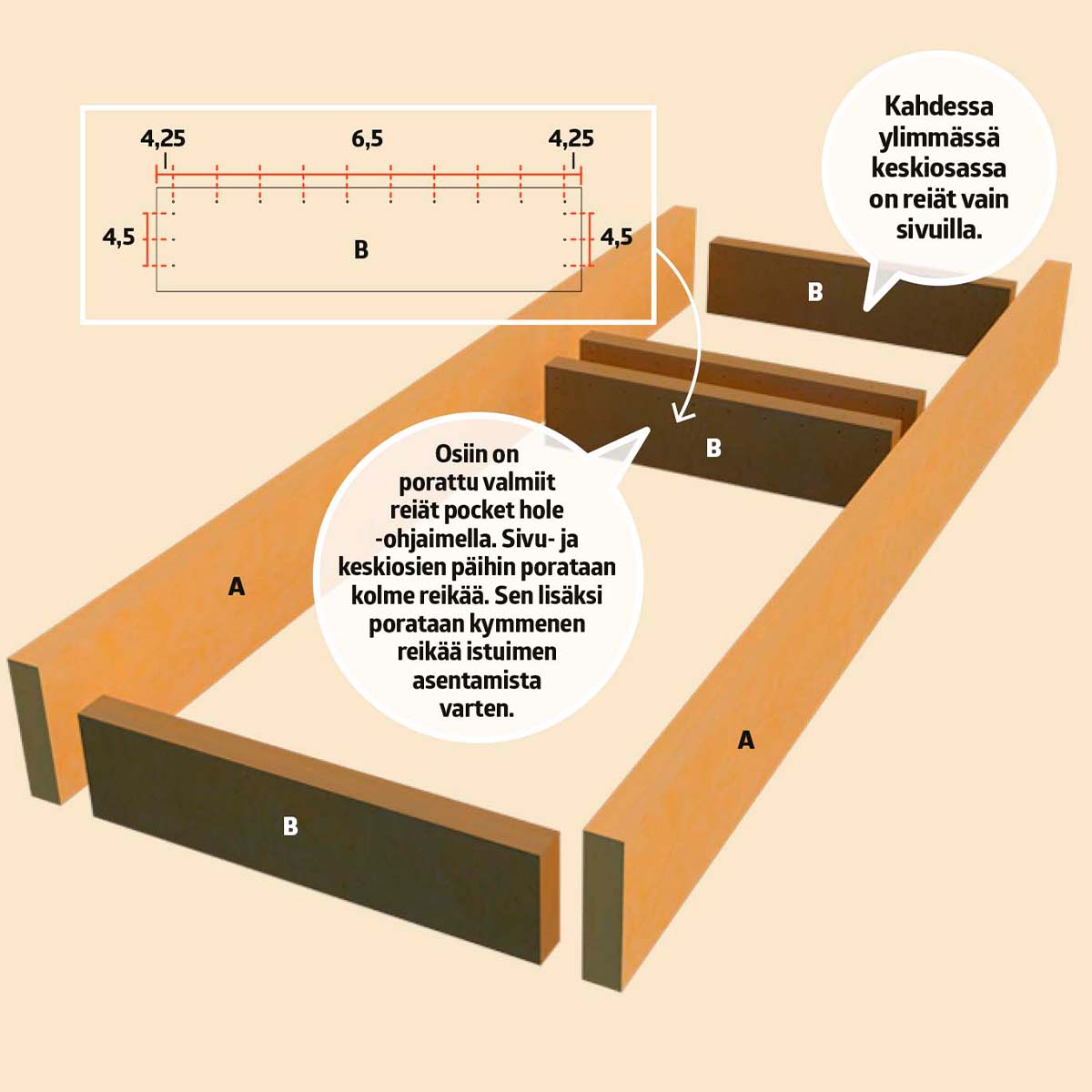

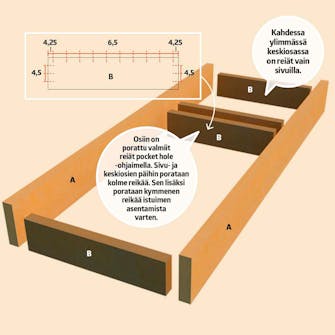

Aluksi tehdään aurinkotuolin runko. Se koostuu kahdesta sivuosasta (A) ja neljästä keskiosasta (B). Kaikki liitokset tehdään rungon sisäpuolelta ruuveilla, jotka asennetaan ruuvausohjaimella tehtyihin pocket holes -reikiin. Keskiosissa oleviin reikiin asennettavat ruuvit vetävät osat kiinni toisiinsa.
Keskiosia on neljä, ja ne asetellaan siten, että yläosasta tulee pienempi ja alaosasta isompi.

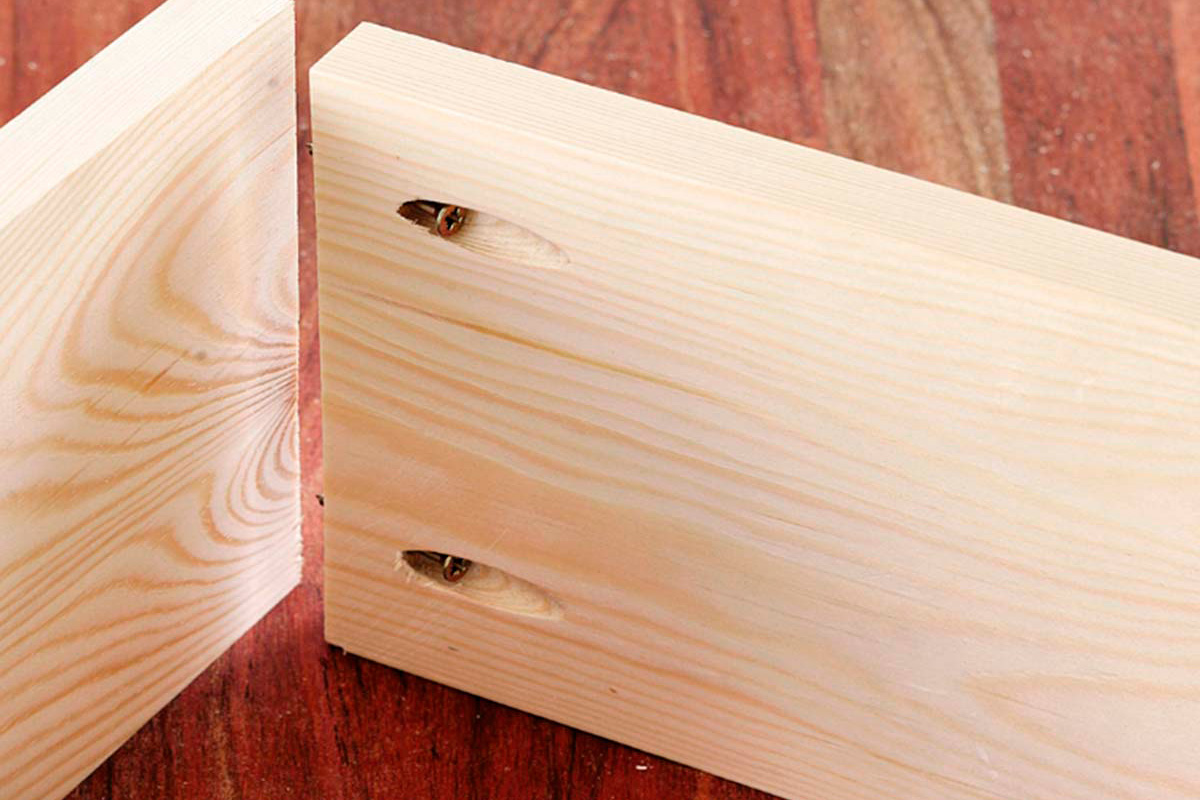

Pocket hole -ohjain maksaa muutamia kymmeniä euroja ja helpottaa viistojen reikien poraamista.
Kokoa istuin ja selkänoja

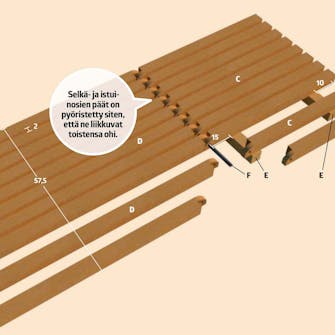

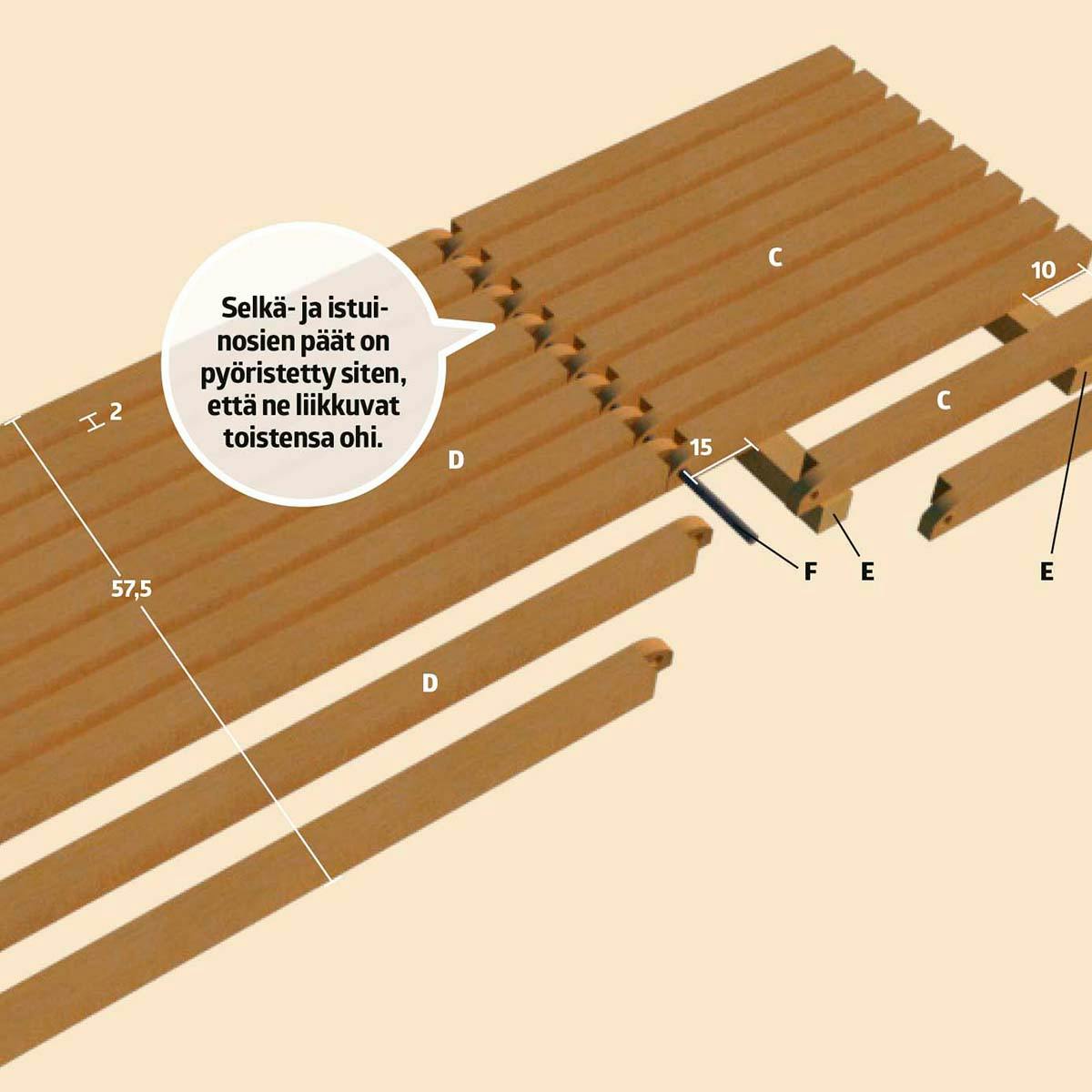

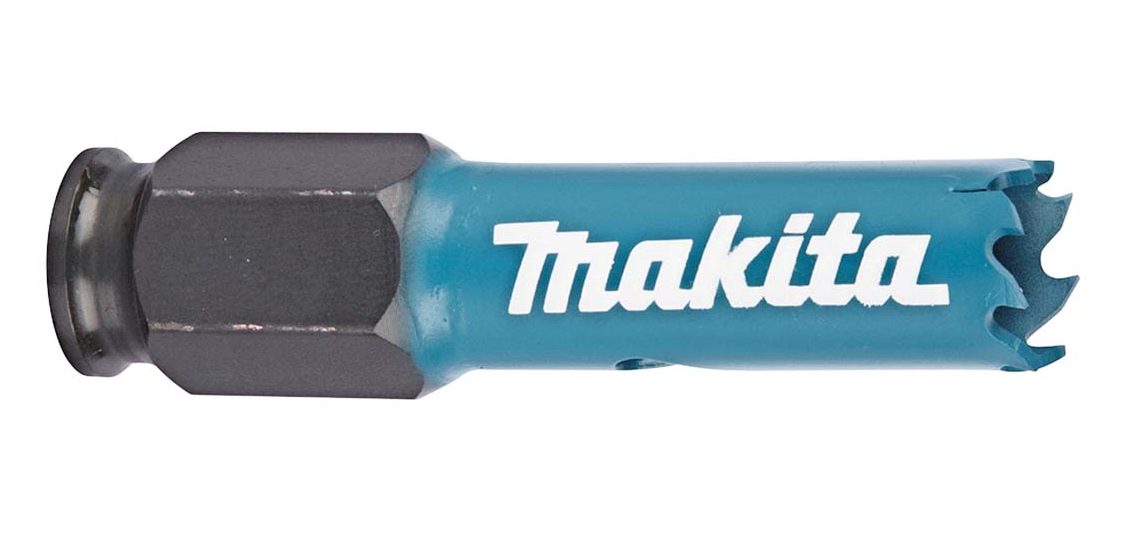

Istuin ja selkänoja koostuvat 10 selkäosasta (C) ja 10 istuinosasta (D). Osien toiset päät on sahattu siten, että ne mahtuvat liikkumaan toistensa ohi. Sahattuihin päihin on porattu 16 millin reiät, ja kaikki 20 osaa on koottu yhteen 16 millin pyörölistalla (F), joka toimii istuimen ja selkänojan välisenä saranana.
Yhdistetty istuin ja selkänoja on 57,5 senttiä leveä, ja rimojen välinen rako on 2 senttiä leveä. Pyörölista (F) tulee 2 senttiä ulos molemmista päistä.
Selkäosat (C) vahvistetaan kahdella poikkirimalla (E). Rimat asennetaan selkäosien poikki 15 senttiä saranasta (F) ja 10 senttiä yläreunasta. Rimat
kiinnitetään ruuveilla takapuolelta.
Ruuvaa istuin kiinni pohjasta
Kun istuin ja selkänoja on yhdistetty, ne pitää kiinnittää pohjarunkoon. Istuin pitää ruuvata kiinni rungon alempaan osaan, mutta selkänoja kiinnitetään vain alaosan kahteen ylempään keskiosaan. Saranan pitää olla keskimmäisten keskiosien puolivälissä.
Istuimen osat (D) ruuvataan kiinni keskiosiin (B) pocket holes-reikien kautta. Yksi ruuvi kumpaankin päähän riittää.
Ohjainlauta (G) ruuvataan kiinni keskiosien (B) välille, jotka muodostavat rungon yläosan. Listojen alaosien pitää olla samassa linjassa rungon pohjan kanssa.
Istuinosa (D) ruuvataan kiinni keskiosiin. Käytä pocket holes -reikiä, jotka on porattu istuinosaan. Ruuvaa istuin kiinni vain kahdesta alimmasta osasta.
Asenna saranat selkänojaan

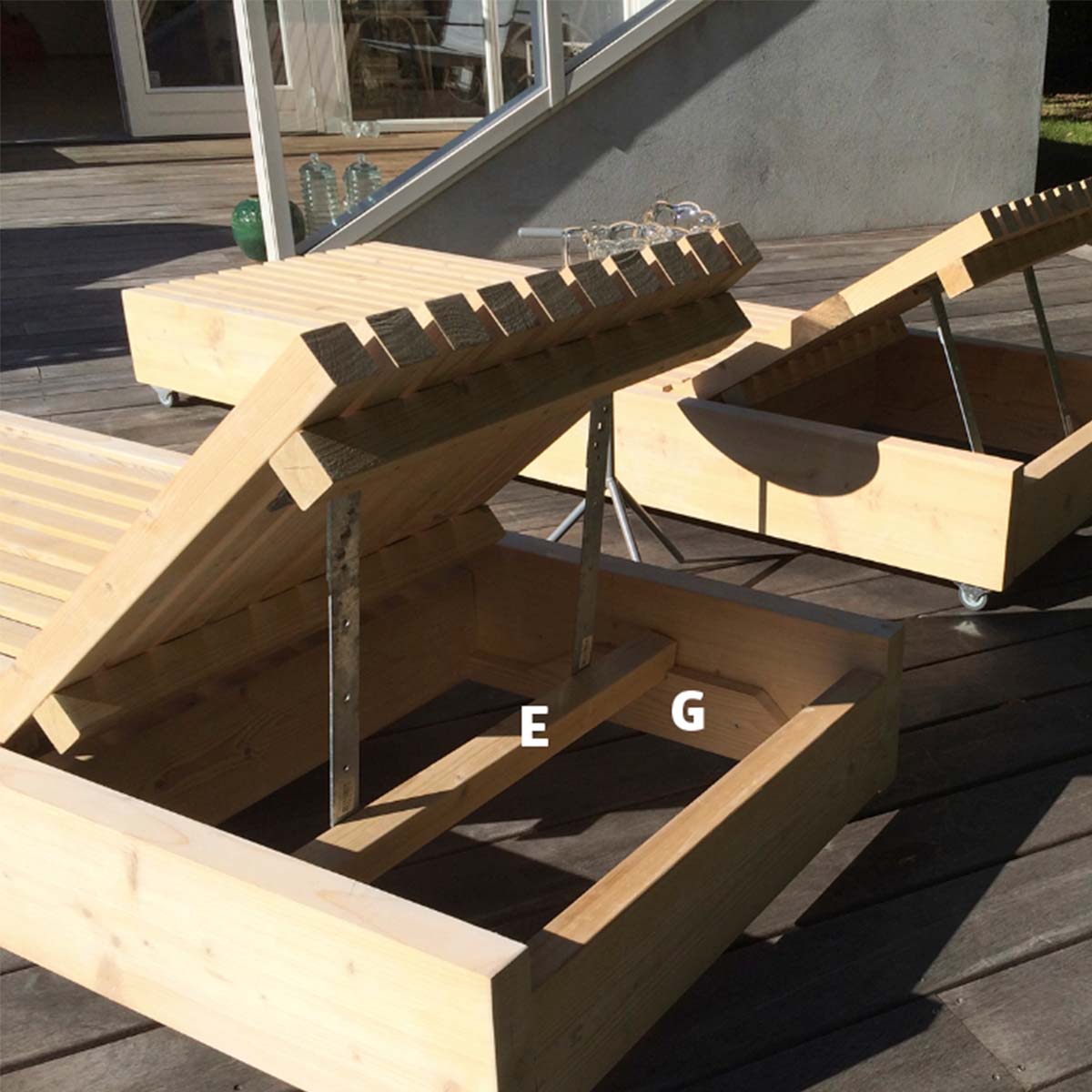

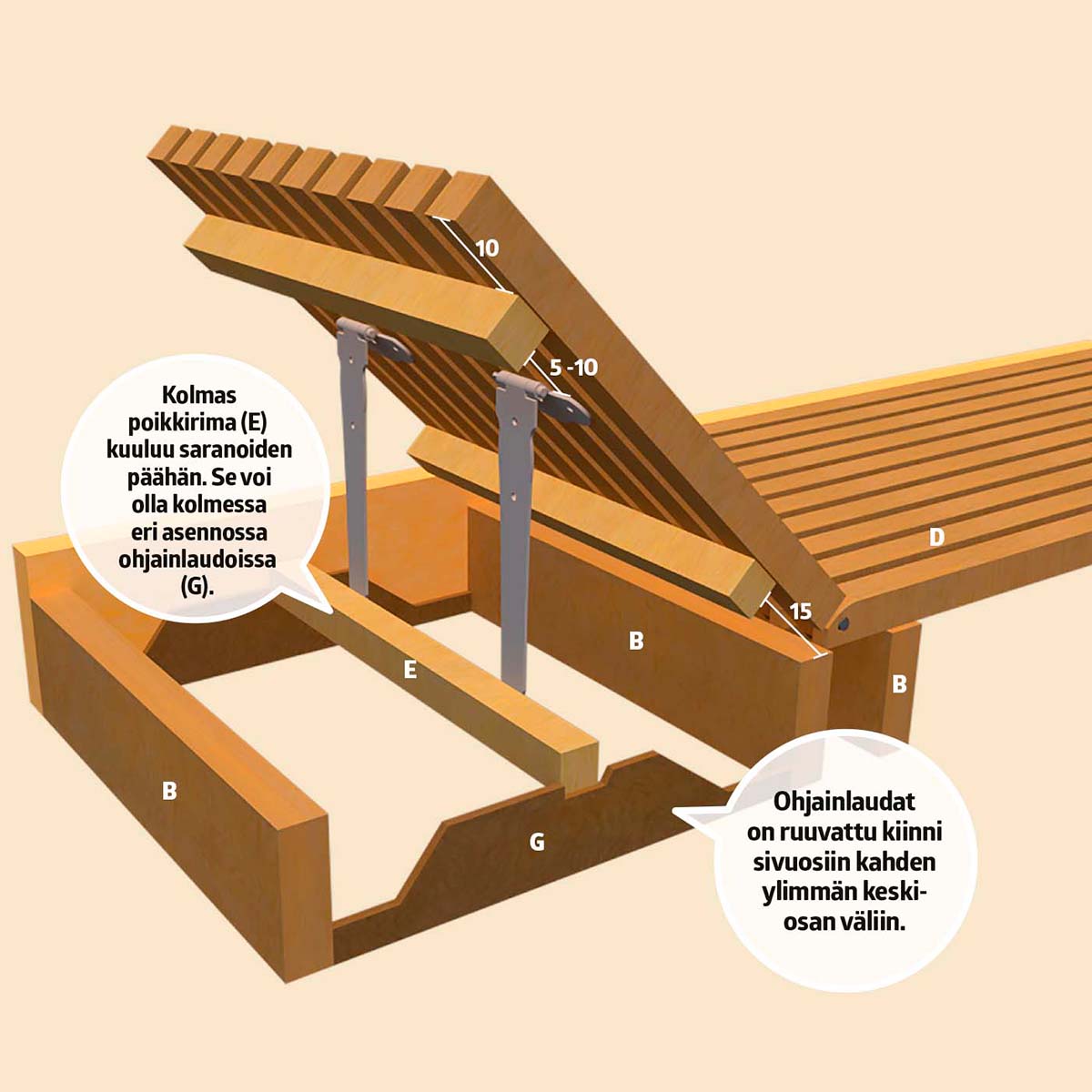

Kaksi isoa T-saranaa ruuvataan selkänojan (C) taakse. Saranat ruuvataan kiinni siten, että uloimmat ruuvinreiät ovat toiseksi uloimpien selkäosien kohdalla. Saranat ruuvataan kiinni 5–10 senttiä ylimmän poikkilankun (E) alapuolelle. Asenna sen jälkeen lankku saranoiden päähän siten, että ne voivat olla ohjausrimojen (G) päällä.

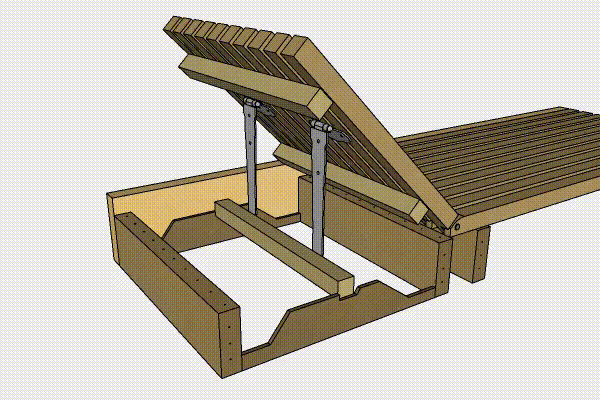

Ohjainlaudassa on kolmet hahlot. Saranoiden päissä olevat ohjainrimat voivat olla ohjainlaudan päällä kolmessa eri asennossa. Asennossa selkänoja on vaakatasossa. Asennossa selkänoja on pystyssä. Asennossa selkänoja on puoliksi auki.
Asenna pyörät tuolin alle

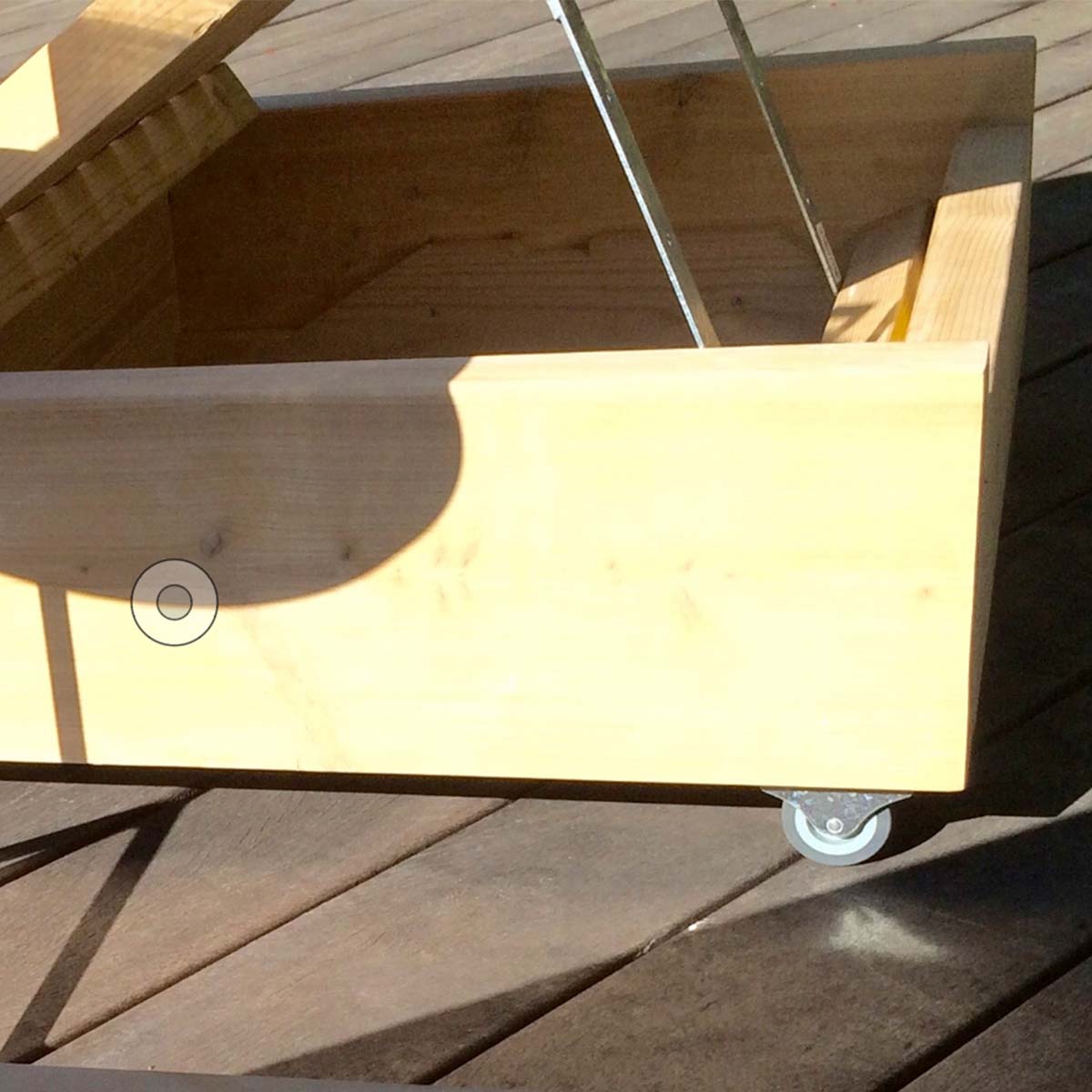

Ruuvaa kalusterenkaat rungon alle. Ruuvaa pyörät kiinni siten, että ruuvit ovat kiinni sekä sivuosissa (A) ja keskiosissa (B), jotka ovat rungon päissä.
Materiaalit
47x200 mm lankkua:
- 2 sivuosaa (A) á 20 x 200 cm
47x150 mm lankkua:
- 4 keskiosaa (B) á 15 x 61,5 cm
45x45 mm rimaa (höylättyä):
- 10 selkäosaa (C) á 4,5 x 68 cm
- 10 sivuosaa (D) á 4,5x136,5 cm
- 3 poikkirimaa (E) á 4,7x57,5 cm
Ø 16 mm pyörölistaa:
- 1 pyörölista (F) á 61 cm
10 x 100 mm lautaa:
- 2 ohjainta (G) á 10x53,5 cm
Lisäksi:
- 2 T-saranaa, 48 cm pitkiä (H)
- 4,5x70 mm ruuveja
- 4 kalusterengasta, Ø 50–100 mm
vie aikaa
Noin 16 tuntia kuivumisaikoineen.
Hinta
Noin 100 euroa.
Vaikeusaste
Helppo, mutta yksityiskohdat vaativat tarkkuutta.
Piirustus
Tee aluksi elementit

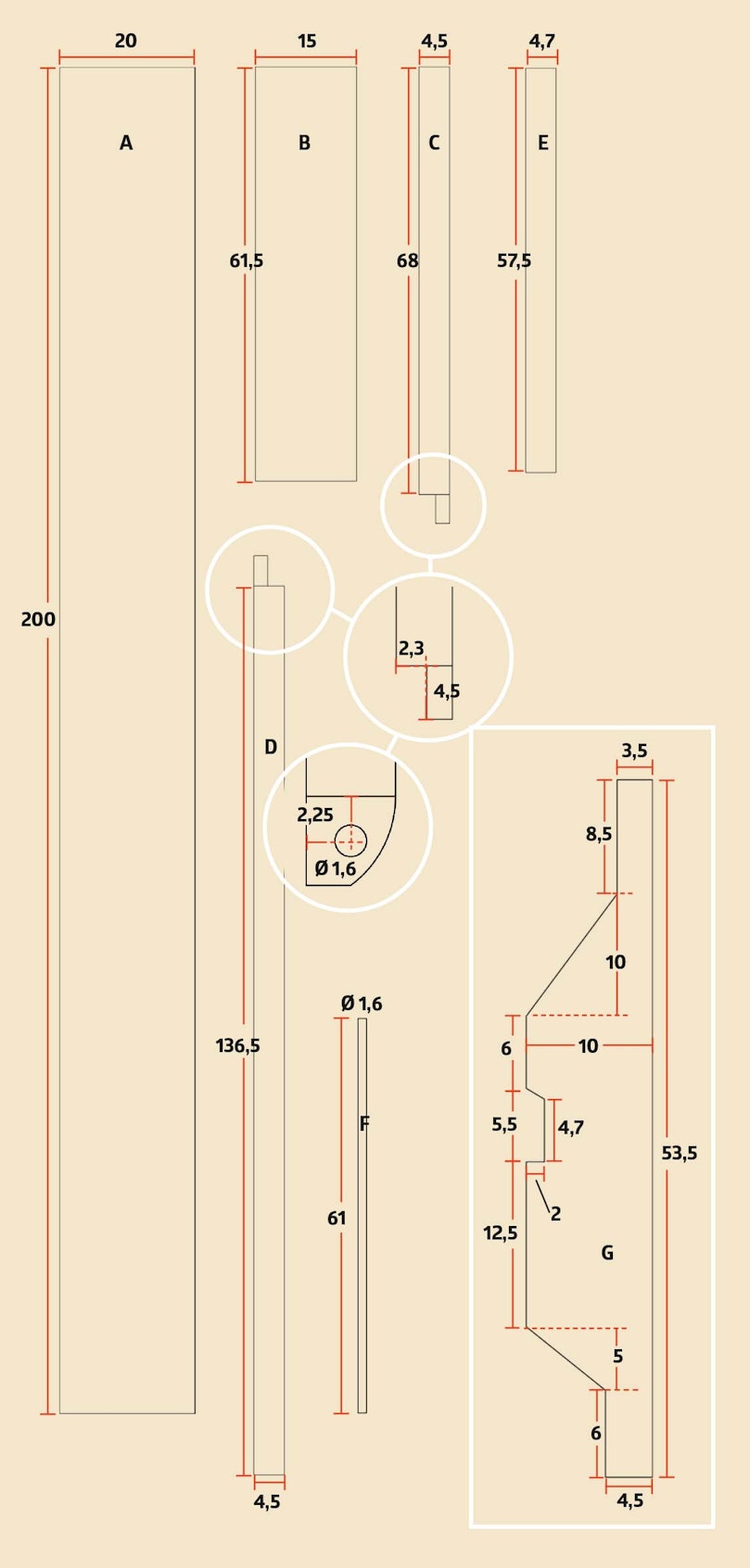

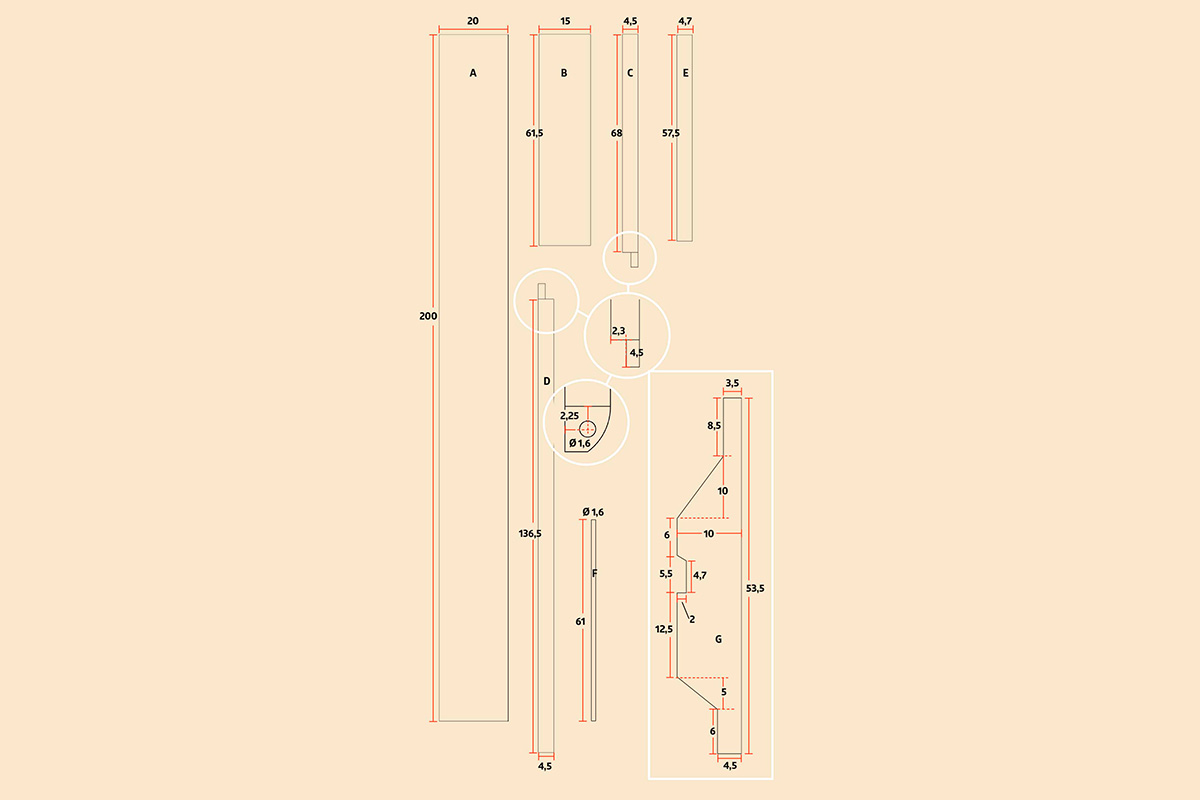

Aurinkotuolin osat kootaan valmiiksi elementeiksi ja yhdistetään sen jälkeen toisiinsa. Tällä sivulla näkyvät kaikki elementit ja niihin tarvittavat osat. On tärkeää, että osat mitataan tarkasti ja sahataan siististi ja suorassa kulmassa.
Siten aurinkotuolista tulee mahdollisimman hyvän näköinen.
Sahatut osat hiotaan ja maalataan ennen elementtien kokoamista. Maalaaminen on paljon helpompaa, ennen kuin aurinkotuoli on koottu.
3D-malli
Video

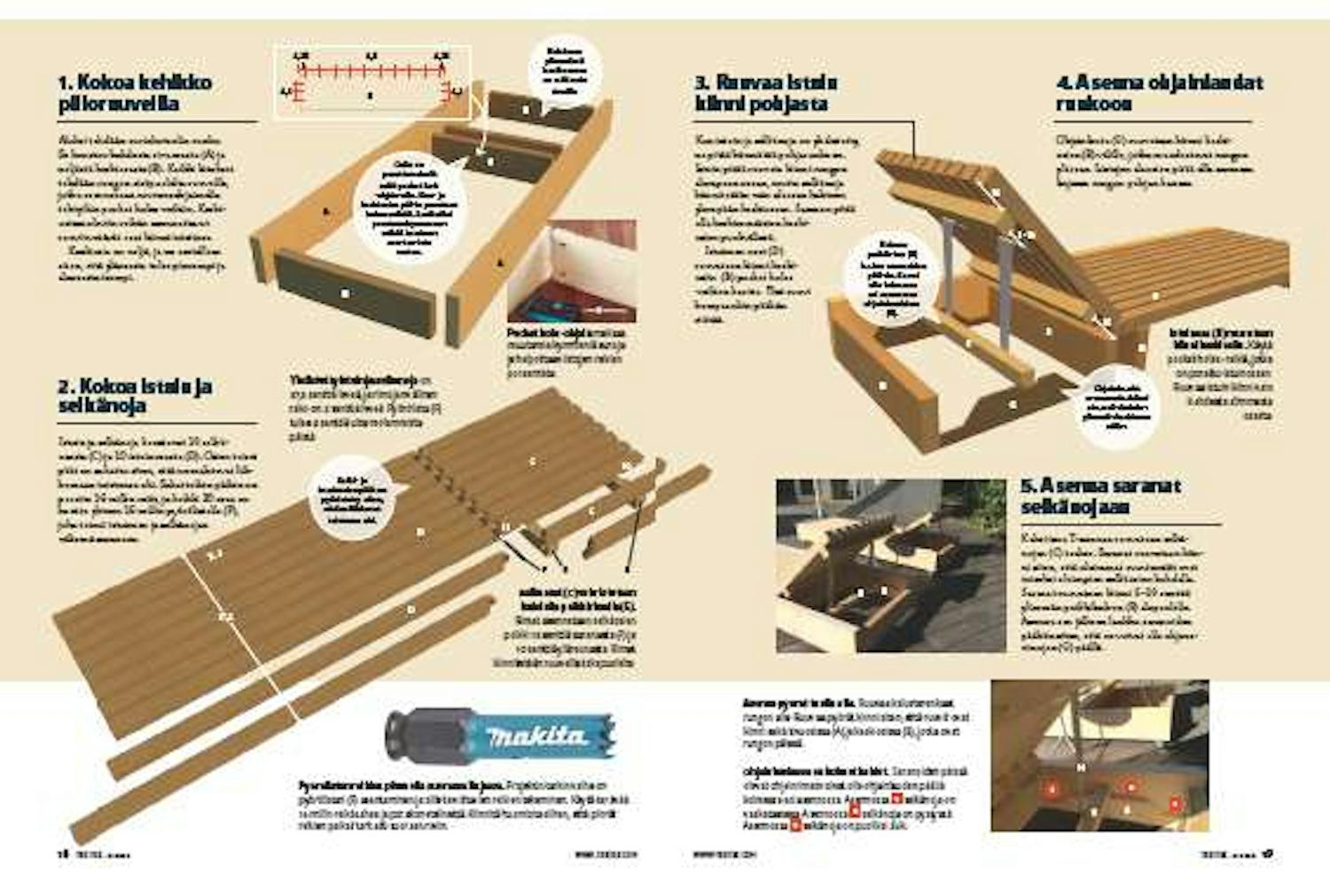

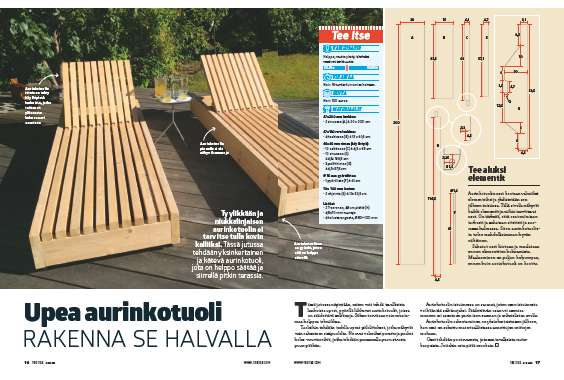

Lehtiversio

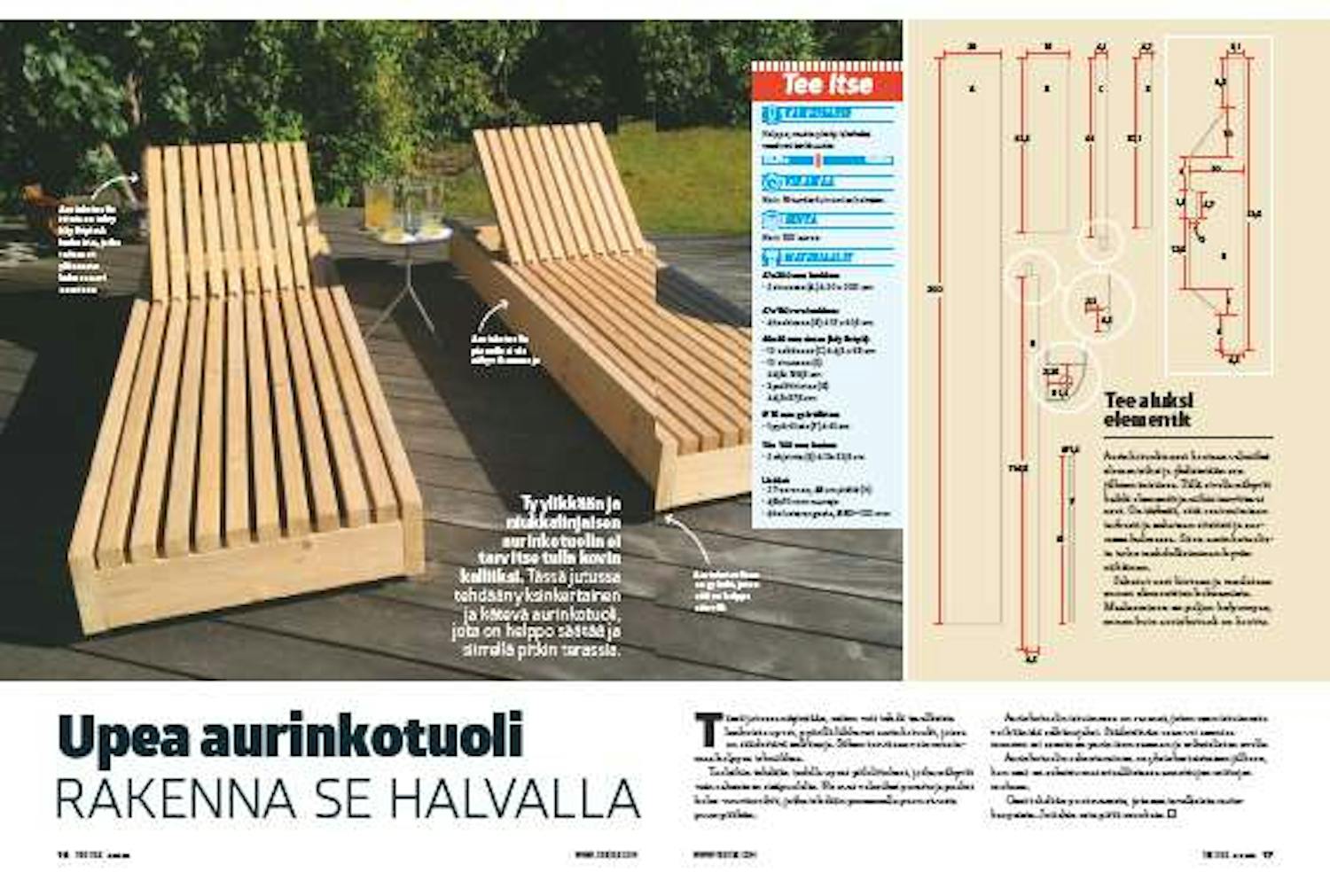

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
