Johdanto
Ohjeet
01
Penkin päädyt kootaan yksitellen
8
Vaihe
Penkki rakennetaan neljässä vaiheessa: ensin rakennetaan kaksi päätyä, sitten ne kootaan ruuvaamalla istuin niihin kiinni, minkä jälkeen työstetään selkä-noja. Lopuksi penkkiä vankistetaan istuimen alle asennettavilla vinotuilla.
Jotta hanke olisi todella helppo, pen-kin rakenne on suorakulmainen. Selkä-nojan hyvä kaltevuus syntyy sahaamalla takajalkojen etureunat viistoon. Osat yhdistetään pulteilla ja muttereilla.

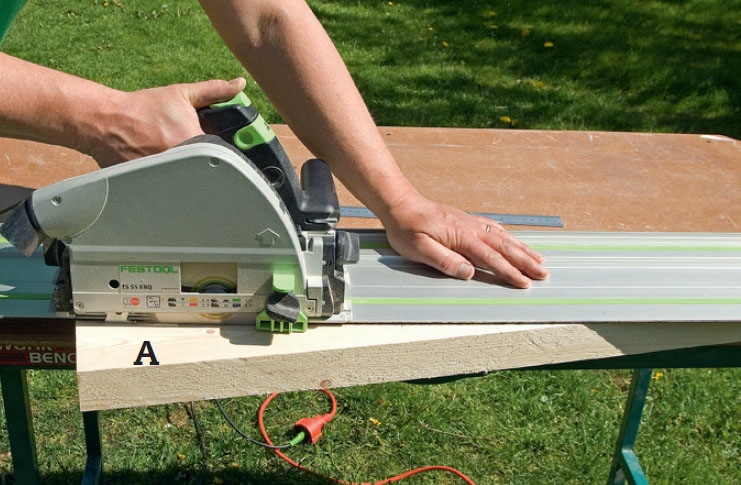

Sahaa takajalkojen (A) yläosa viistoon selkänojan kallistamiseksi. Linja alkaa 2 cm yläreunasta sisään päin ja jatkuu 50,5 cm jalkoja alaspäin.
VINKKI: Upotussahasta (+ kisko) on apua.

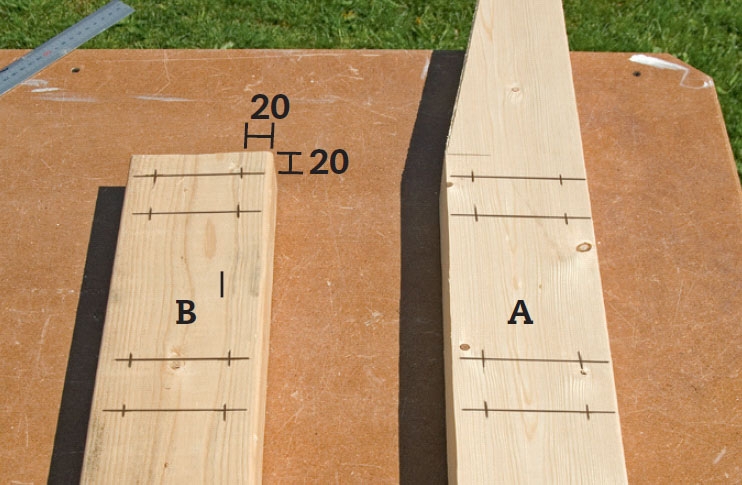

Merkitse jalkoihin (A ja B) pulttien reiät. Ne teh dään 2 cm kaikista sivuliitoksista sisäänpäin. Jos valmistat poraohjaimen (kts. seur. vaihe), etäisyys reunasta on helppo säilyttää.

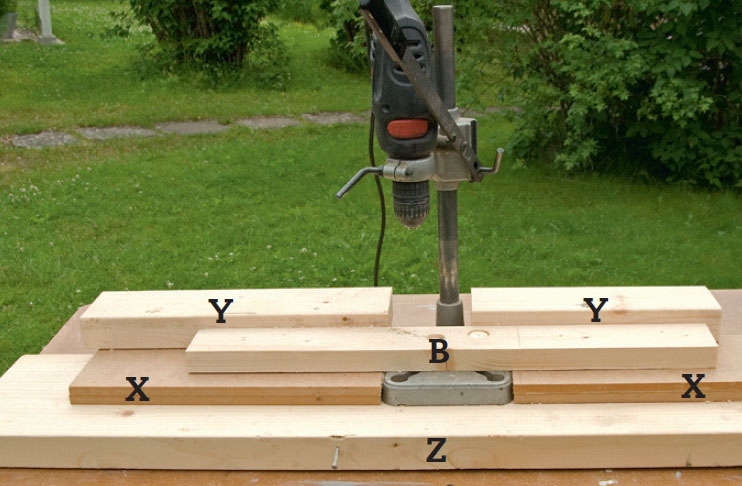

Valmista poraohjai n ja pora teline, johon kiinnität porakoneen. Taso (X) ja ohjurit (Y) kiinnite tään poh ja le vyyn (Z), jotta voidaan porata tarkasti suo rassa kulmassa 2 cm:n päähän takareunasta.

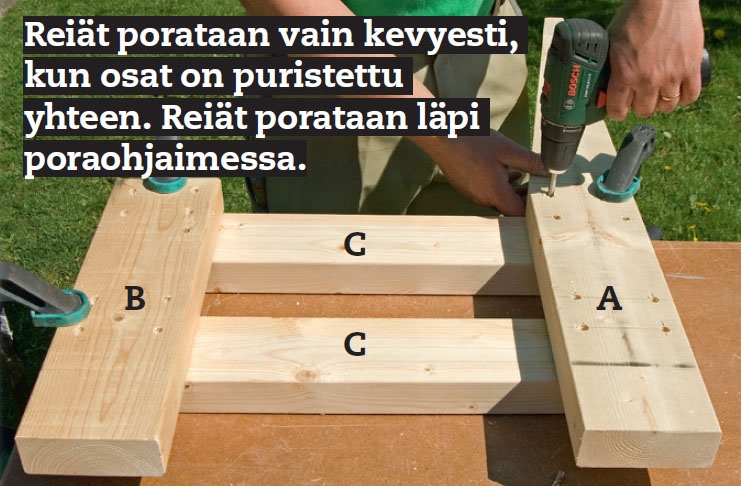

Poraa 8 mm:n reiät pulteille jalkoihin (A ja B) ja runkoon (C). Poraa ensin jalkoihin (A ja B), kiris tä sitten ne kiinni runkoon (C) ja poraa hieman reikiin - loppu-osa porauksesta tehdään poraohjaimella.

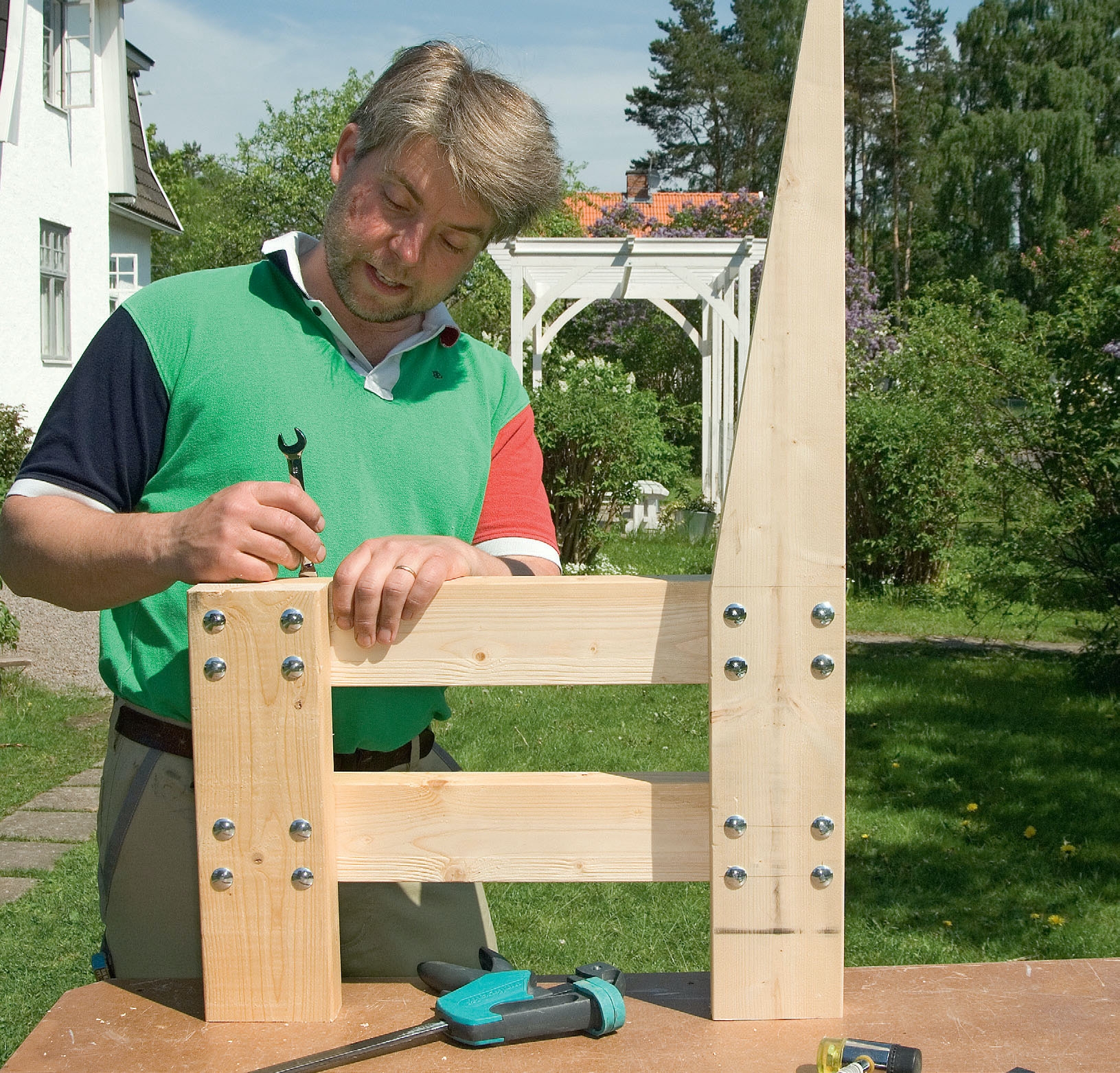

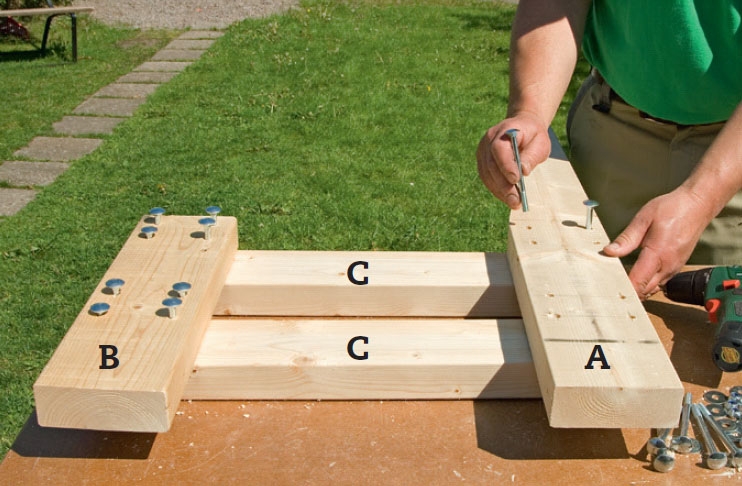

Kokoa jalat (A ja B) ja runko (C) pulteilla. Työnnä pultit sisään pää dyn ulkopuolelta. Lopuksi tarvitset vasaraa, täs-sä pultin kauluksen reunat lukitsevat pultin puuhun. Kiinnitä aluslevyillä ja muttereilla.

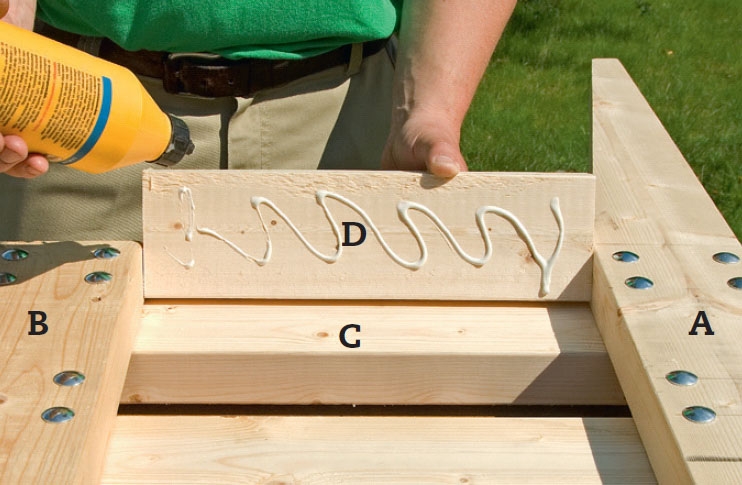

Yhdistä ylemmän rungon sisäsivu (C) vaakalautoihin (D). Laudan-pätkien avulla selkänojan ja istui men ruuvit sijoittuvat yhtä etäälle reu nasta. Sivele niihin liimaa ennen kuin asennat ne.
Kiinnitä vaakalaudat (D) runkoon parilla 6 x 80 mm:n ruuvilla. Liima pitää yksinkin, mutta ruuveja käyttämällä voit jatkaa työtä välittömästi.
02
Istuimen ja selkänojan kiinnitys ja tulppaus
7
Vaihe
Sekä istuin että selkänoja rakennetaan 45 x 95 mm:n höylälaudoista. Ne on sahattu 178 cm:n pituuteen eli 27 cm pöytälevyä lyhyemmiksi, joten ne sopi vat hyvin yhteen. Voit muuttaa lautojen pituutta, mutta niiden pieni pituus ero kannattaa säilyttää.

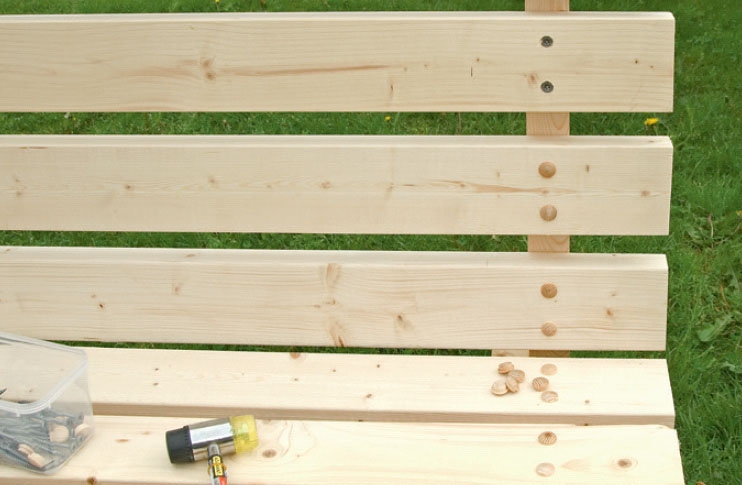

Lautoja kiinni pitävät ruuvit katetaan tulpilla. Tämä pidentää penkin käyttö ikää. Karmiruuvien kattamiseen tarkoi tetut tulpat viimeistelevät ilmeen.

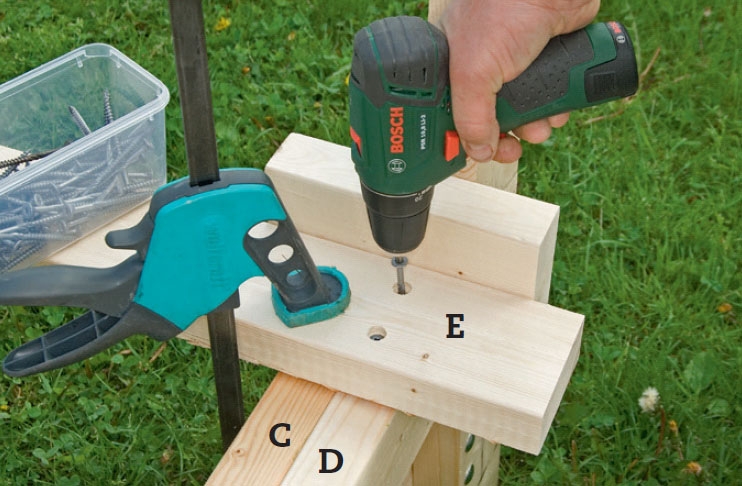

Esiporaa ruuveille ja tulpille reiät is tuin ja selkänojalautoihin (E). Sijoita reiät 12,5 cm:n päähän päädystä ja 2 cm etureu nasta poraohjainta käyttäen. Po raa 1 cm 14 mm:n poralla, sitten läpi 6 mm:n poralla.

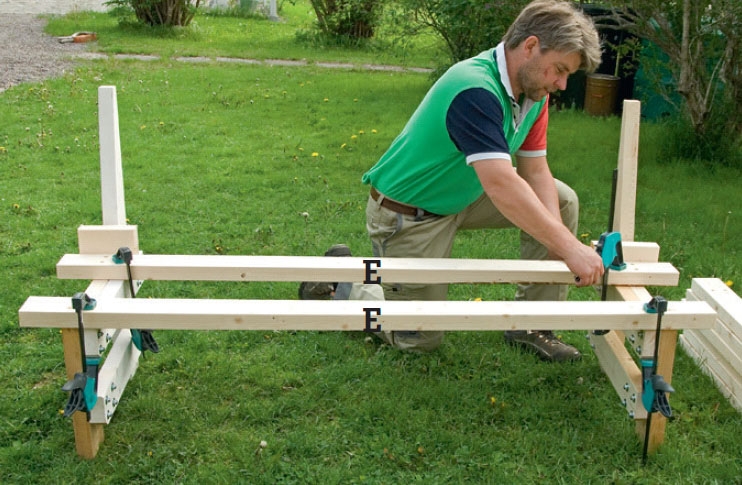

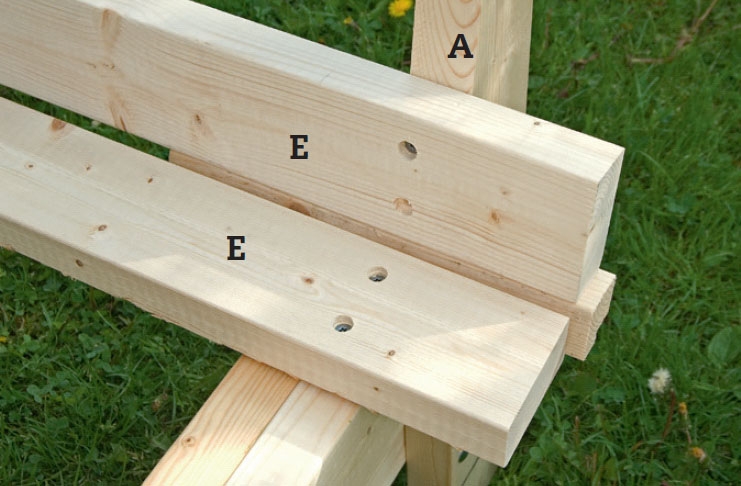

Yhdistä päädyt kahteen reunim maiseen istuinlautaan (E). Osat on helppo yhdistää ja oikaista niin, että päädyt jäävät 10 cm laudan päätyjen sisäpuolelle, kun käytät apuna yhdenkäden puristimia.
Kiinnitä kaksi reunimmaista istuinlautaa (E) 6 x 100 mm:n ruuveilla. Ruuvien kannat katoavat reikään tehtyyn upotusosaan. Tarkista, että ruuvin päälle jää tilaa puutulpalle.

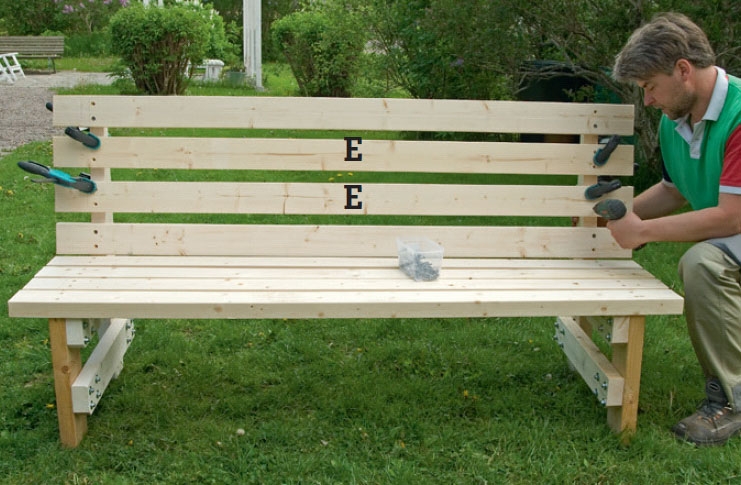

Kiinnitä reunimmaiset selkänoja laudat (E) päätyyn (takajalkaan (A)). Oikaise ne, jotta päädyt ovat suorassa kul massa istuimeen nähden ja etäisyys laudan päätyyn on 10 cm. Kiinnitä laudat.

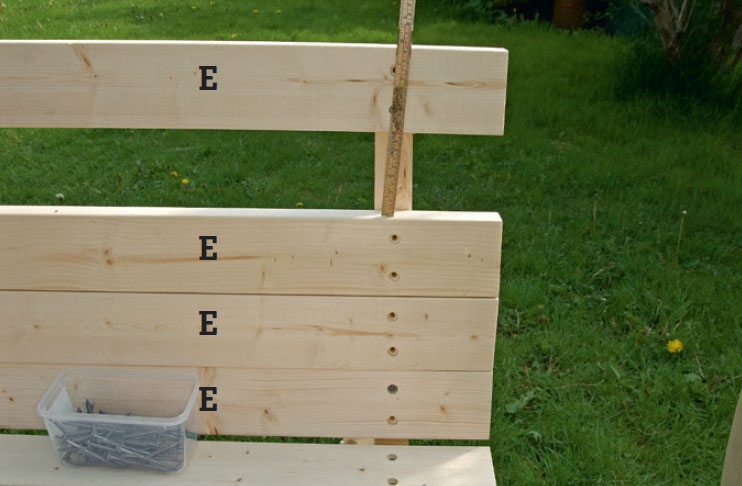

Jaa loput laudat (E) tasaisesti istuimeen ja selkänojaan. Aseta kaksi lautaa kiinnitettyjen lautojen väliin, mittaa välin leveys ja jaa se tasaisesti eli 1/3 välimitasta jokaiseen lautaväliin.
Kiinnitä istuimen ja selkänojan lo put laudat (E). Puristimet helpottavat lautojen asennusta ja hienosäätöä oikeille pai koille, ennen kuin laudat ruuvataan kiinni.
03
Penkkiä jäykistetään alapuolelta
2
Vaihe

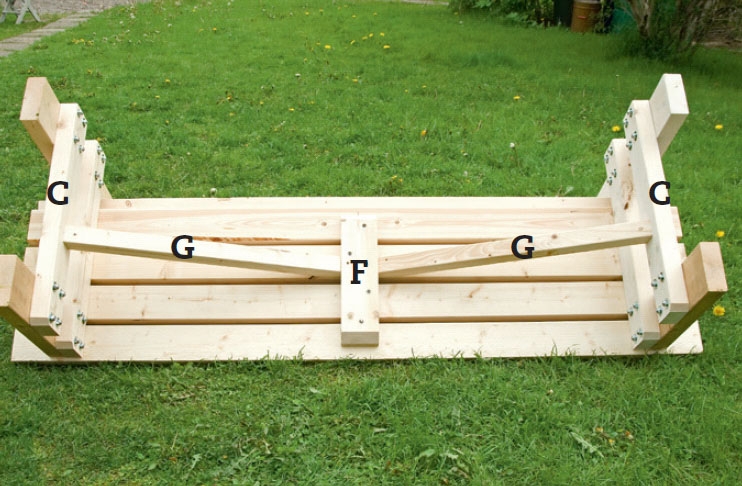

Vaikka istuin ja selkänoja vakauttavat penkkiä, rakennetta lisävahvistetaan kahdella pitkällä vinotuella alapuolelta.
Vinotuet yhtyvät keskellä lyhyeen tukilautaan, joka kokoaa istuinlaudat. Jotta saat rakenteesta hieman tyylik käämmän ja huomaamattomamman, voit oikaista lyhyen tuen etu ja takareu nan leveällä 45 asteen viisteellä.

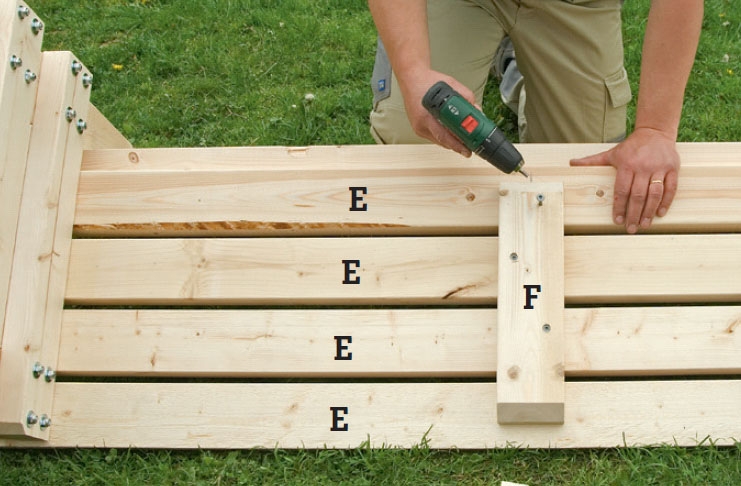

Kiinnitä keskelle istuimen alapintaa tukilauta (F). Kiinnitä se alapuolelta 6 x 80 mm:n ruuveilla, ja asenna ruuvit limittäin rakenteen lujittamiseksi.
04
Rakenna ensin pöydän kaksi pukkijalkaa
6
Vaihe
Pöydän pukkijalat ovat vankat, ja koska ne kootaan päältä päin vaakalaudalla, pöytärakenteesta muodostuu vakaa.
Jalat sahataan 45°:n kulmaan ja asetetaan ristiin keskeltä - tai hieman alem-paa, jolloin ne ovat vähemmän tiellä. Näin menetellen pöydästä ei tosin tule aivan yhtä vakaa ta. Työstämme lapalii-toksen, jossa puun paksuudesta poistetaan puolet. Liitos on yksinkertainen ja helpottaa seuraavia työvaiheita.
Jalkojen (A) risteyskohdassa puusta poistetaan puolet sen paksuudesta. Voit poistaa puuta vanhaan tapaan käsisahalla ja taltalla, mutta liukutangollista katkaisusahaa käyttäen selviät helpommalla.

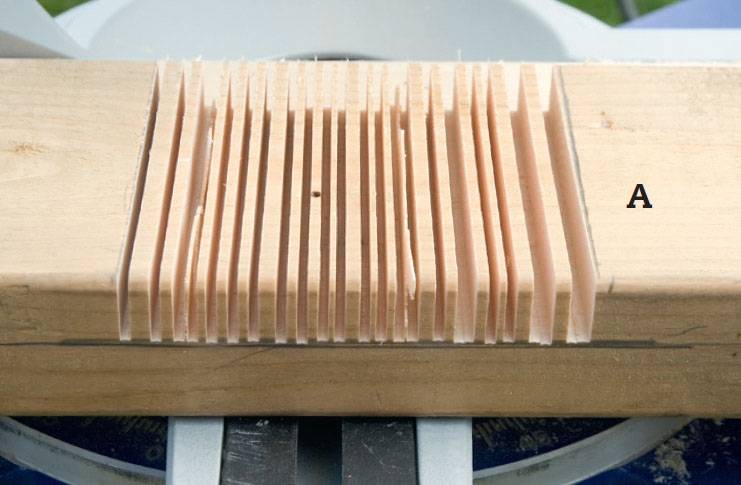

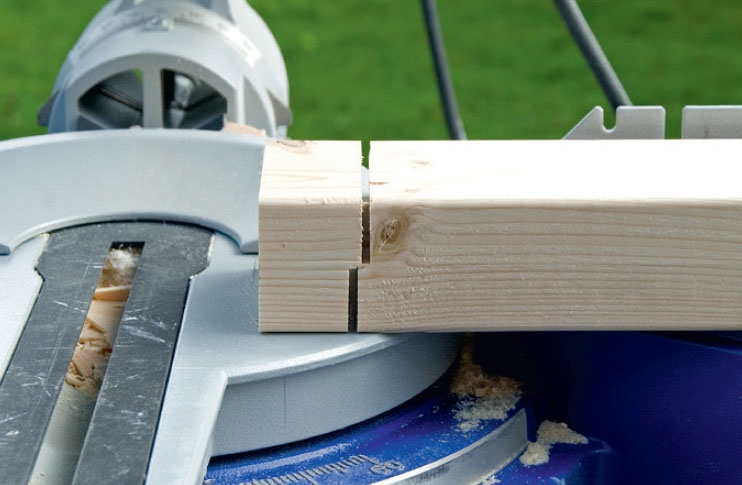

Säädä katkaisusahan sahaus-syvyys niin, että viillot yltävät tar-kasti puoliväliin pöydänjalkaa. Kun sahaat molem milta sivuilta koerimaa, näet heti, koska terä on sahannut oikeaan syvyyteen.

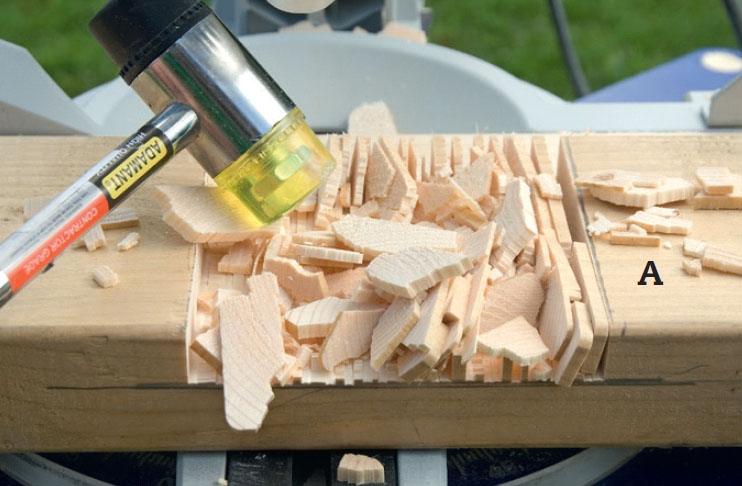

Naputtele katkaisusahalla tiheään viiltämäsi puu irti vasaralla. Kirvesmiehet ovat perinteisesti käyttäneet tähän työvaiheeseen leveää talttaa.

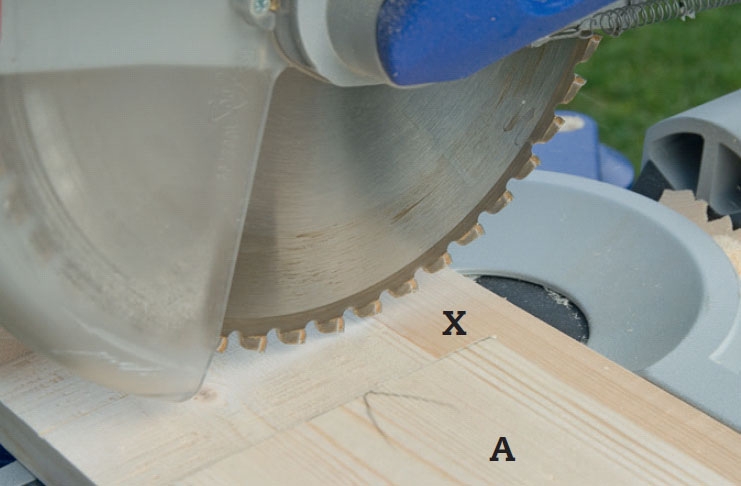

Kaavi jäänteet pois kat kaisu sahalla kuljettamalla lankkua te rän alla. Jotta alue saadaan siistiksi etureu naan asti, jalan ja ohjaimen väliin on jätettävä etäisyyt tä, joten asetamme lankun taakse riman (X).

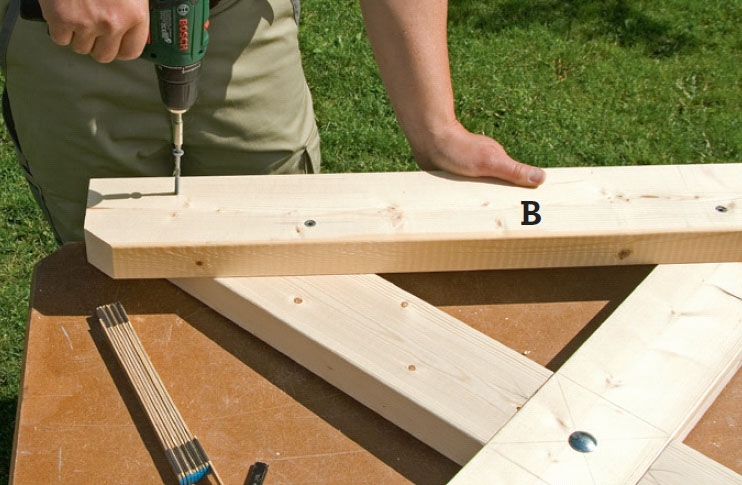

Pukit kootaan pulteilla. Molemmat jalkaosat (A) sopivat niin tarkasti toisiinsa, että niistä syntyy täysin suora kulma. Jalat kootaan pultilla kuten penkin kin jalat. Porasimme jalan läpi yhdellä kertaa.
05
Pukkijalat yhdistetään runkoon
8
Vaihe
Pukkijalat kootaan pöydän runkolautoi-hin. Aivan kuten penkissäkin, kiinni-tämme ensin kaksi uloimmaista lautaa, ja sen jälkeen jaamme lopputilan tasai-sesti lautojen kesken.
Koska lautojen kiinnitysruuvit tulevat pöytälevyn päälle, ne altistuvat sateelle, joten ruuvienreiät tulpataan. Tulpat saa-tetaan nyt laudan tasoon (toisin kuin pen kissä), ja ne sahataan pyörökepistä.

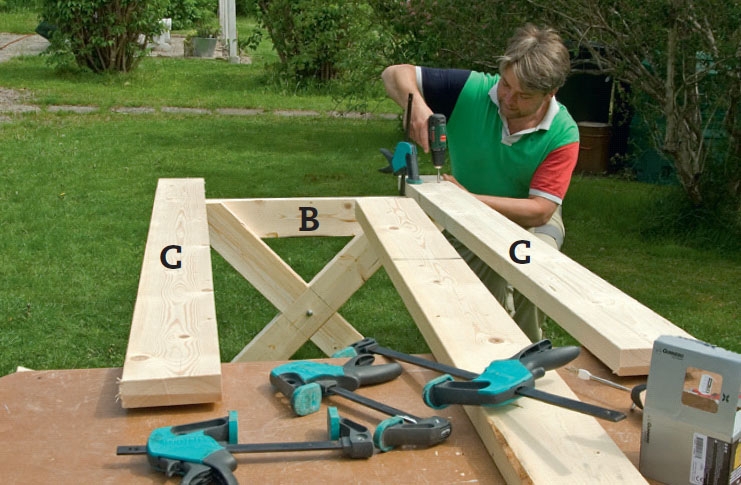

Kiinnitä uloimmat runkolaudat (C) puristimilla pukkijalkaan laudan toisen pään levätessä työpöydällä. Laudan tulee ulottua 20 mm pukkijalkojen vaakalaudan yli molemmissa päädyissä.

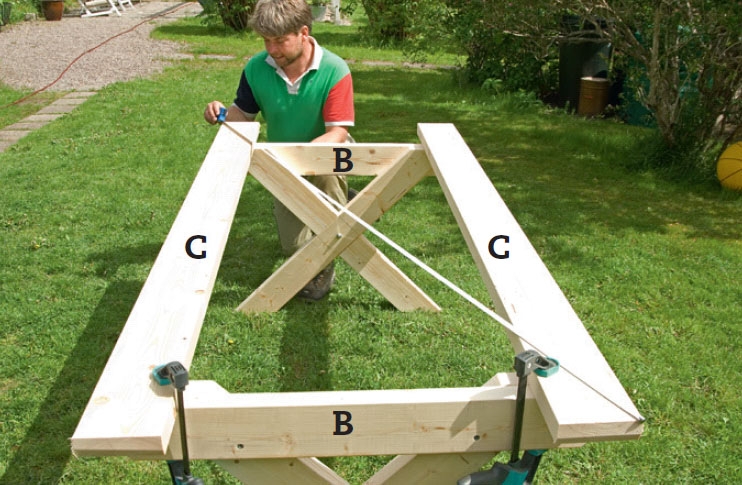

Kiinnitä toinen pukkijalka toi seen päähän runkolautaa. Pöydän osat on helpompi säätää paikalleen, kun käytät puristimia. Kun pöydän ristikkäis mitat ovat yhtä pitkät, pöytä on suorakulmainen.

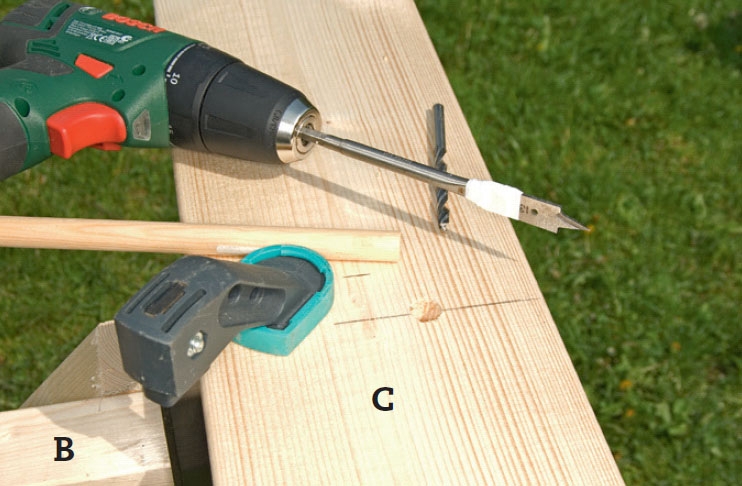

Kiinnitä kaksi runkolautaa (C) vaakalautaan (B) 80 mm:n ruuveilla: yksi ruuvi kumpaankin liitokseen. Poraa ensin 15 mm:n syvyyteen 13 mm:n poralla, ja sen jälkeen vaakalautaan 6 mm:n poralla.

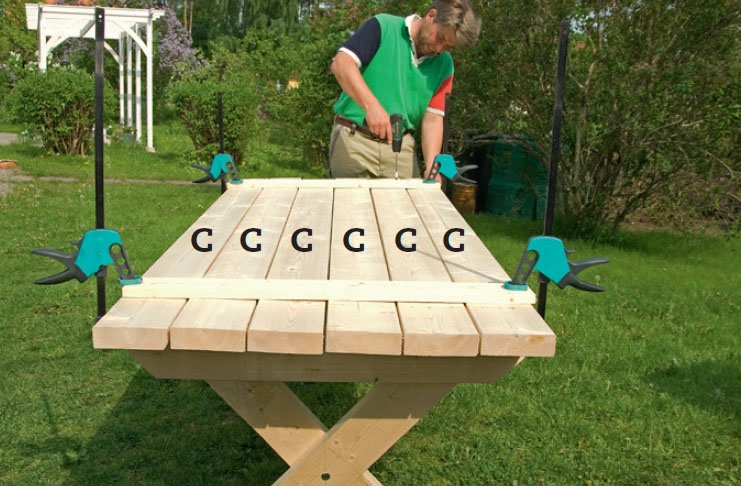

Kiinnitä loput pöytälaudat (C). Laudat jaetaan tasaisesti, kiinnitetään puristimilla ja kahdella 6 x 80 mm:n ruuvilla jokaisesta liitoksesta, kun kaikki osat on oikaistu ja saatu täysin suoraan.

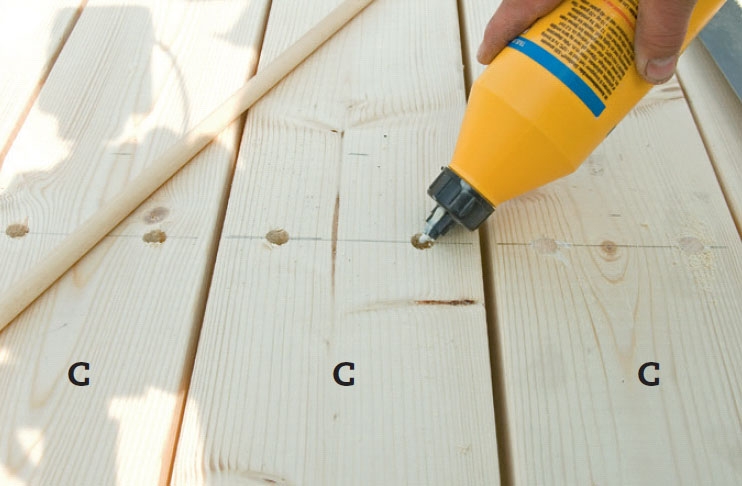

Tulppaa ruuvienreiät 13 mm:n pyörökepillä. Voit sahata kaikki tulpat ensin mittaan, tai tehdä kuten me: liimaa kepin pääty kiinni, sahaa loppuosa pois, liimaa keppi seuraavaan reikään jne.

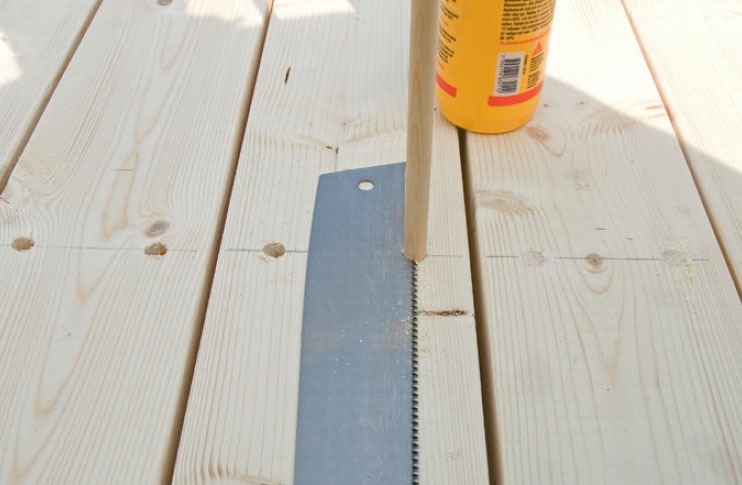

Keppi sahataan aivan pöytälaudan pinnan tasoon hienohampaisella teräl lä. Monitoimityökalulla sahaus sujuu ripeästi.
VINKKI: Jos haluat toimia oikeaoppisesti, työs tä tulpat tulppaporalla.

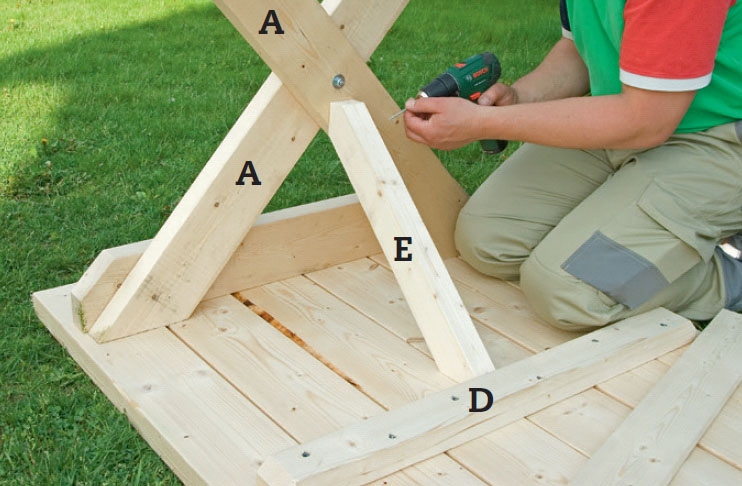

Jäykistä pöytää alapuolelta kahdella poikkilaudalla (D) ja kahdella vinotuella (E) - kuten penkissäkin tehtiin. Kiinnitä ensin poikkilaudat, sitten vinotuet.
Materiaalit
45 x 120 mm höylättyä mäntyä/kuusta:
• 2 takajalkaa (A) á 90 cm
• 2 vaakalautaa (B) á 39,5 cm
45 x 95 mm höylättyä mäntyä/kuusta:
• 4 runkolautaa (C) á 58 cm
• 2 välikappaletta (D) á 35 cm (sovitetaan)
• 8 istuin- ja selkänojalautaa (E) á 178 cm
• 1 tukilauta (F), 36 cm
45 x 45 mm höylättyä mäntyä/kuusta:
• 2 vinotukea (G) á 70 cm (sovitetaan)
Lisäksi:
• Lukkopultteja, aluslevyjä ja muttereita 8 x 100 mm, 32 kpl
• Ruostumattomia puuruuveja, 5 x 55, 6 x 80 ja 6 x 100 mm
• Puutulppia karmiruuveille, 32 kpl
• PU-liimaa, ulkokäyttöön
• Öljypohjustetta
• Puunsuojaa, puoliksi peittävää
Materiaalit pöytään:
45 x 120 mm höylättyä mäntyä/kuusta:
• 4 pöydänjalkaa (A) á 100 cm (sovitetaan)
• 2 kehyslautaa (B) á 90 cm
• 6 pöytälautaa (C) a 205 cm
45 x 95 mm höylättyä mäntyä/kuusta
• 2 keskimmäistä kehyslautaa (D) á 85 cm
45 x 45 mm höylättyä mäntyä/kuusta
• 2 vinotukea (E) á 60 cm (sovitetaan)
Lisäksi:
• 2 pulttia, aluslevyjä, muttereita, 8 x 70 mm
• Ruostumatt. ruuveja, 5 x 55 ja 6 x 80 mm
• Puutulppia, 24 kpl, esim. pyörökepistä
• Öljypohjustetta
• Puunsuojaa, puoliksi peittävää
Vie aikaa
3-5 päivää + maalaus- ja kuivumisaika
Hinta
200 €/koko kalustesarja
Vaikeusaste
Todella helppo hanke, ja rakennat mainiot puutarhakalusteet alusta loppuun.

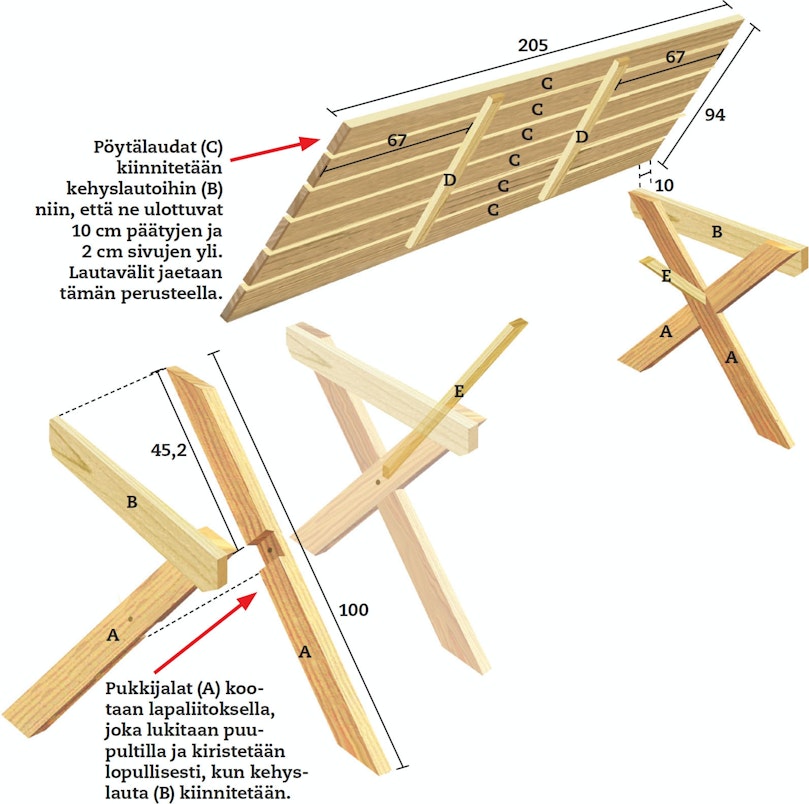

Piirustus

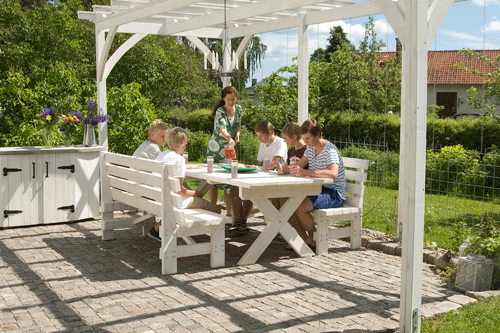

Pihakalusteet vankoista laudoista
Pöytä ja penkit rakennetaan kolmesta erilevyisestä, mutta samanpaksuisesta puutavarasta. Laudat pultataan ja ruuvataan yhteen yksinkertaisin liitoksin. Jos haluat päästä todella helpolla, voit korvata istuimen, selkänojan ja pöytälevyn tulpat ruuveilla. Tulpat toki viimeistelevät kaluste-ryhmän ilmeen.
