Viimeisen päälle siisti pergola

Tulosta Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Ei näkyviä ruuveja ja kulmarautoja. Tässä pergolassa on paljon tyylikkäitä yksityiskohtia. Voit oppia tästä jutusta MONTA tekniikkaa.

Vaikeusaste
Vie aikaa
1 viikko
Hinta
300 euroa

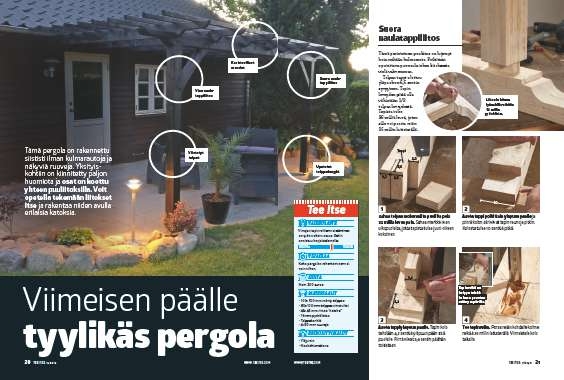

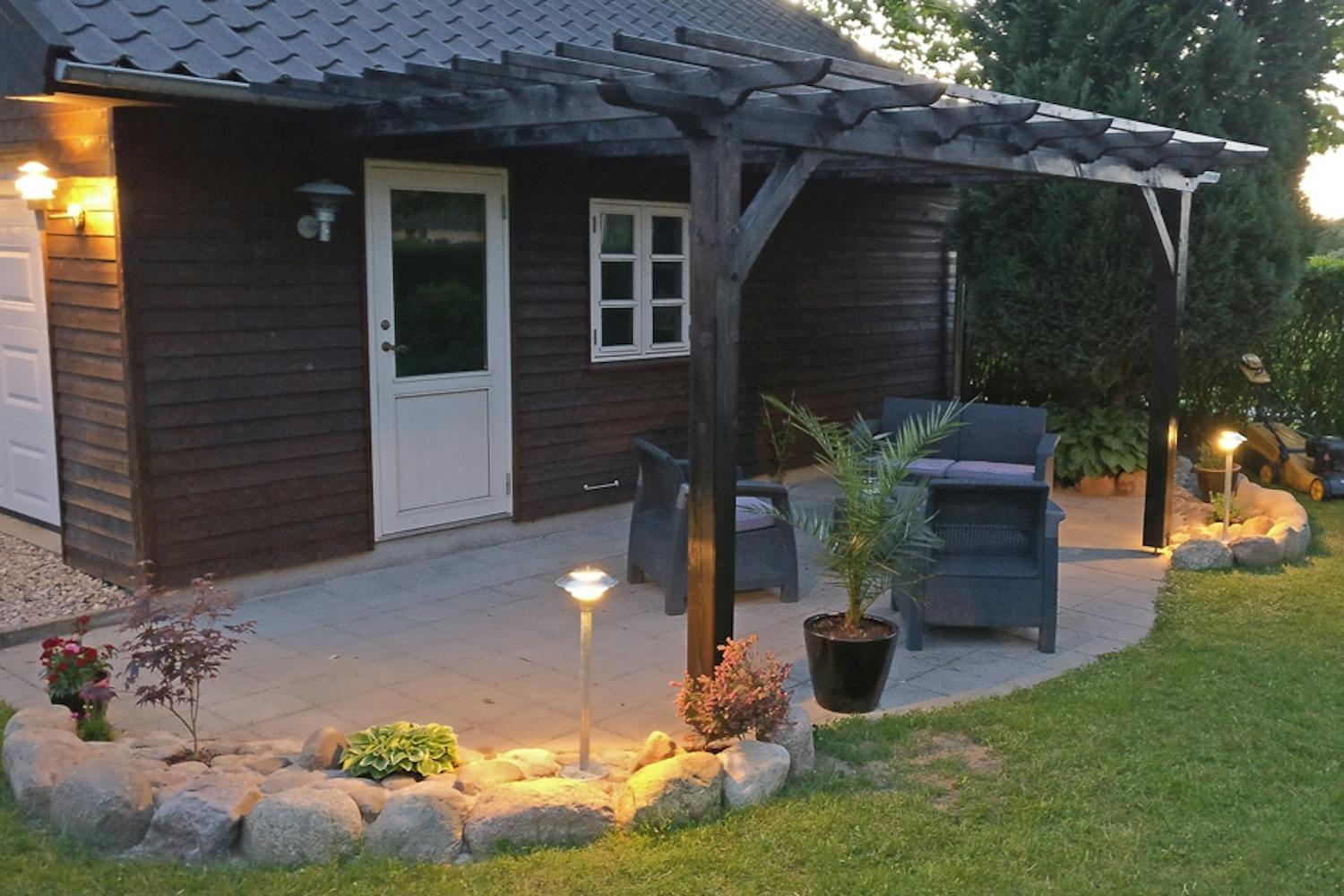

Viimeisen päälle tyylikäs pergola

Johdanto

Tämä pergola on rakennettu siististi ilman kulmarautoja ja näkyviä ruuveja. Yksityiskohtiin on kiinnitetty paljon huomiota ja osat on koottu yhteen puuliitoksilla. Voit opetella tekemään liitokset itse ja rakentaa niiden avulla erilaisia katoksia.

Tee se itse -ohjeissa näytetään, miten:

  • teet suoran naulatappiliitoksen
  • teet vinon naulatappiliitoksen
  • pidennät tolppien käyttöikää upotetuilla tolppakengillä
  • teet tolppiin tyylikkäät leikkaukset
  • teet viisteet tolppien nurkkiin

Ohjeet

Suora naulatappiliitos

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Tämä perinteinen puuliitos on lujempi kuin mikään kulmarauta. Poikittain upotettava puunaula tekee liitoksesta vielä vahvemman.

Tolpan tappi ulottuu yläpuuhun 6,5 sentin syvyyteen. Tapin leveyden pitää olla vähintään 1/3 tolpan leveydestä. Tapista tulee 36 milliä leveä, joten sille voi porata reiän 35 millin lattaterällä.

1

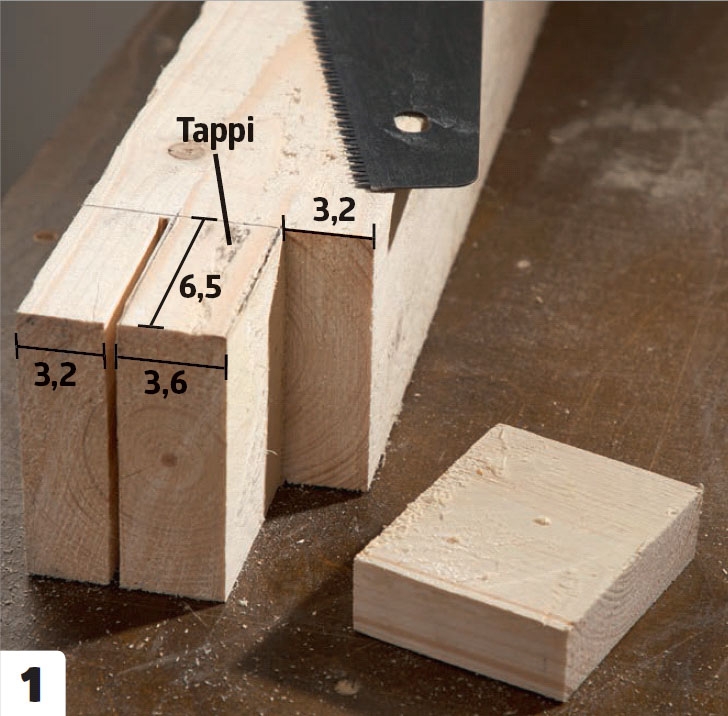

Sahaa tolpan molemmilta puolilta pois 32 milliä leveä pala. Sahaa merkkiviivan ulkopuolelta, jotta tapista tulee juuri oikean kokoinen.

2

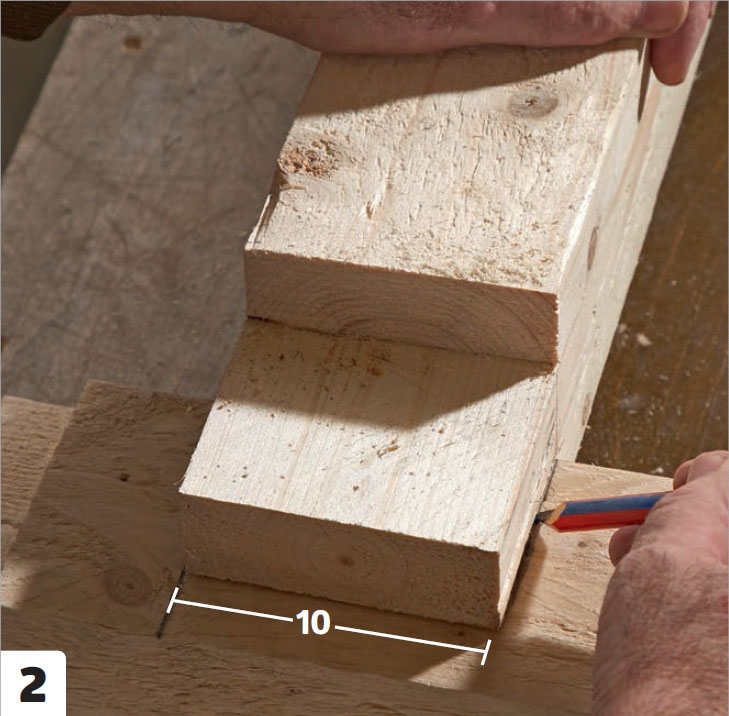

Aseta tappi poikittain yläpuun päälle ja piirrä kolon ääriviivat tapin reunoja pitkin. Kolosta tulee 10 senttiä pitkä.

3

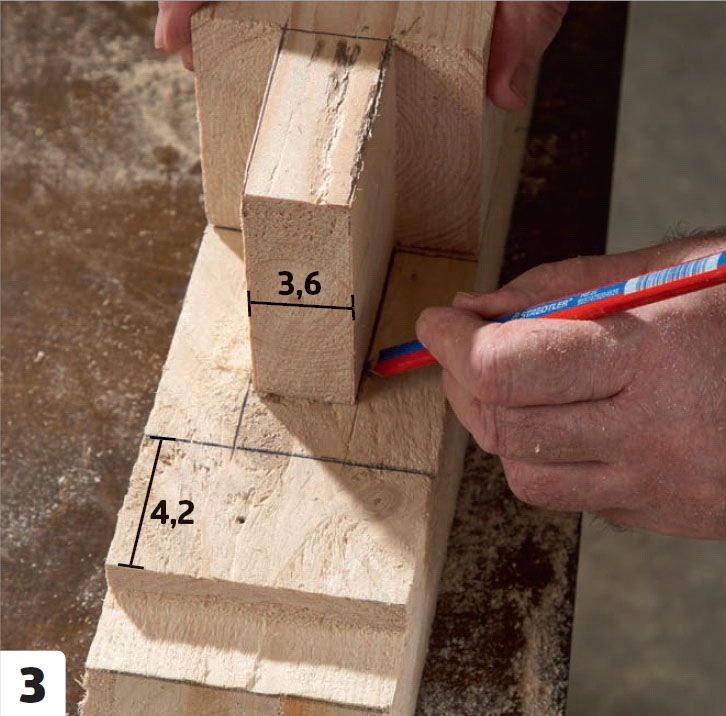

Aseta tappi yläpuun päälle. Tapin kolo tehdään 4,2 senttiä yläpuun pään sisä­ puolelle. Piirrä viivat 3,6 sentin päähän toisistaan.

4

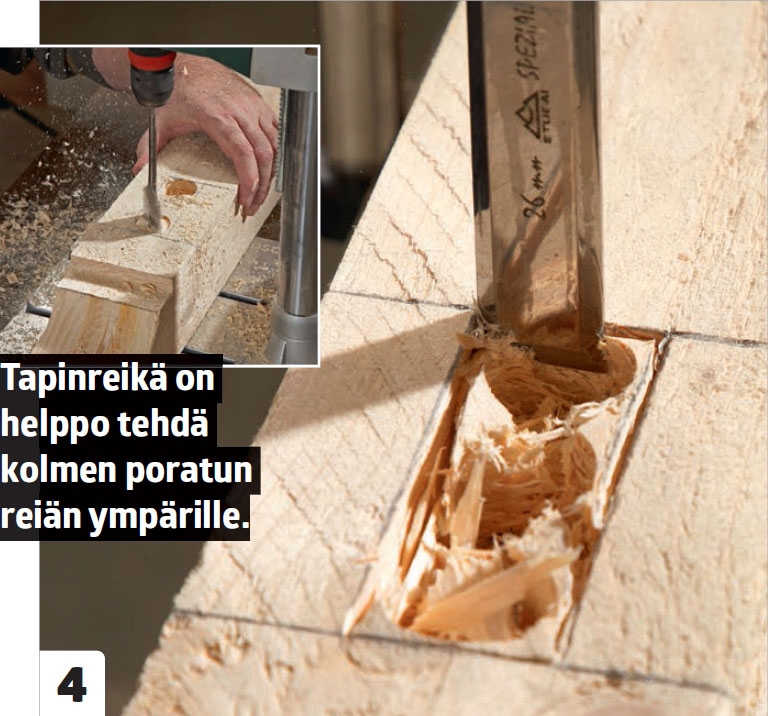

Tee tapinreikä. Poraa reiän kohdalle kolme reikää 35 millin lattaterällä. Viimeistele kolo taltalla.

Vino naulatappiliitos

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

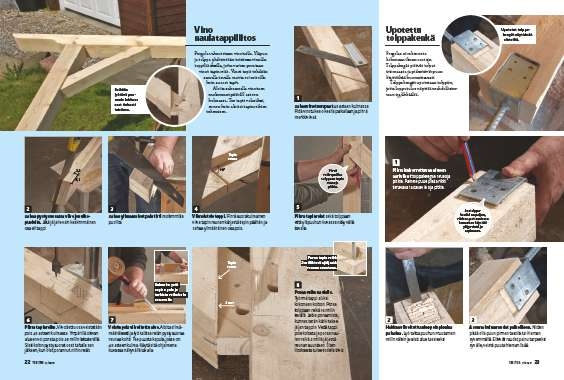

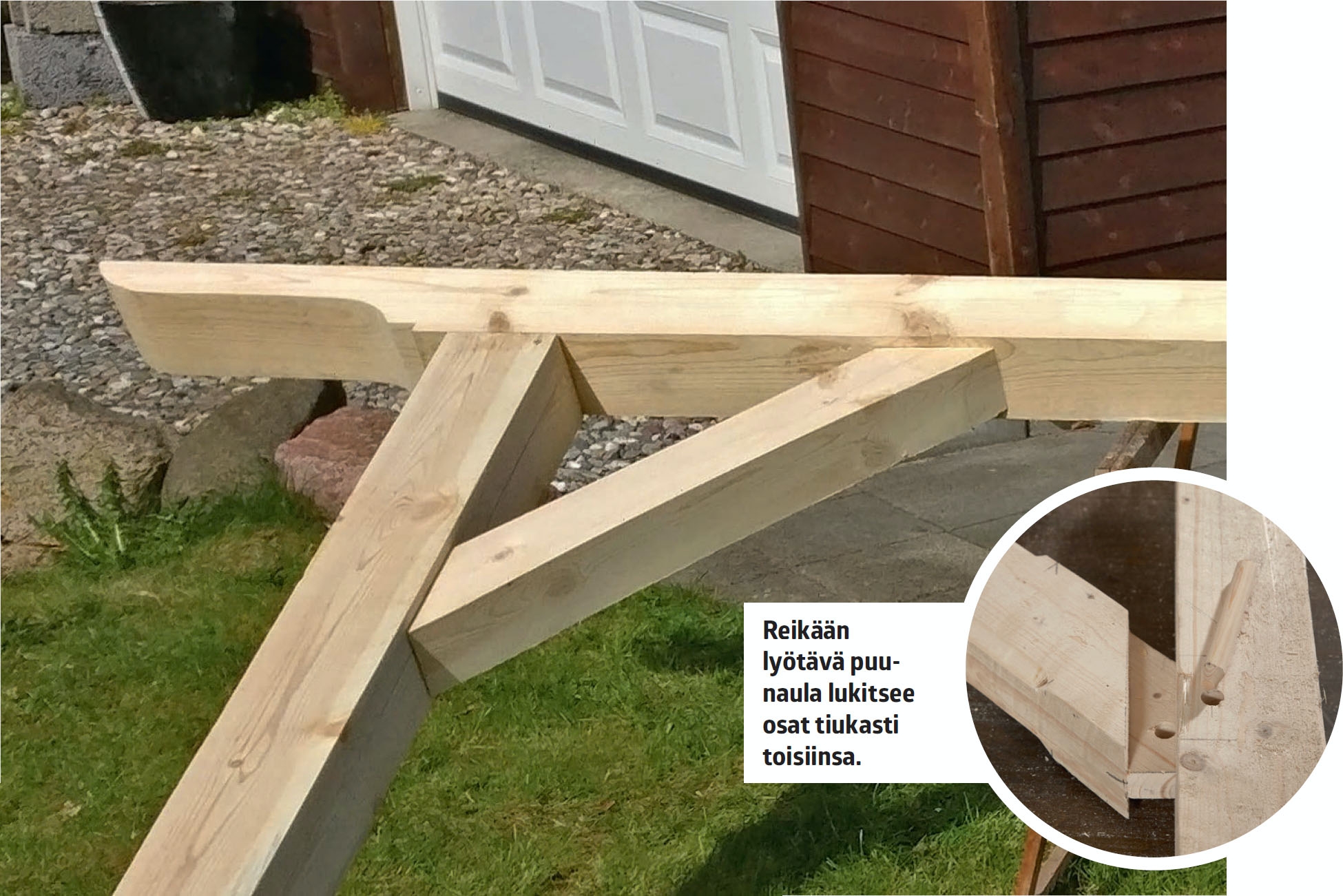

Pergola vakautetaan vinotuilla. Yläpuu ja tolppa yhdistetään toisiinsa vinoilla tappiliitoksilla, joita varten porataan vinot tapinreiät. Vinot tapit tehdään samalla tavalla mutta eri mitoilla kuin suorat tapit.

Aloita sahaamalla vinotuen molemmat päät 45 asteen kulmassa. Tee tapit valmiiksi, ennen kuin aloitat tapinreikien tekemisen.

1

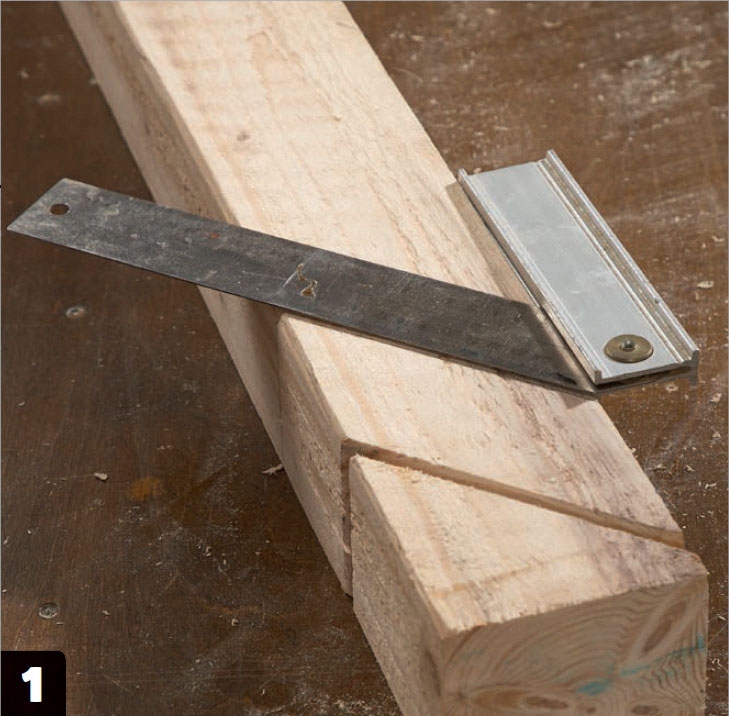

Sahaa vinotuen päät 45 asteen kulmassa. Pidä vinotukea oikealla paikallaan ja piirrä merkkiviivat.

2

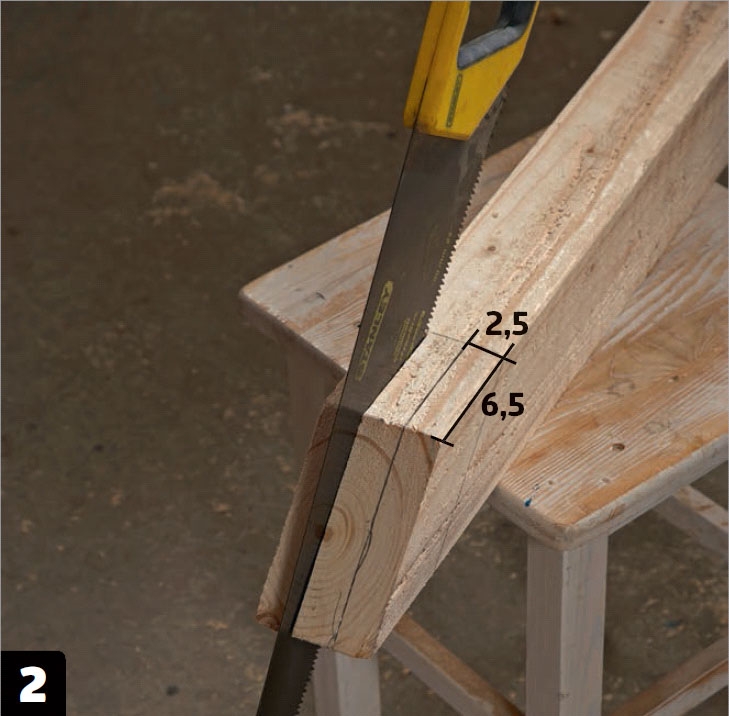

Sahaa pystysuorassa viivojen ulko­ puolelta. Jätä jäljelle vain keskimmäinen osa eli tappi.

3

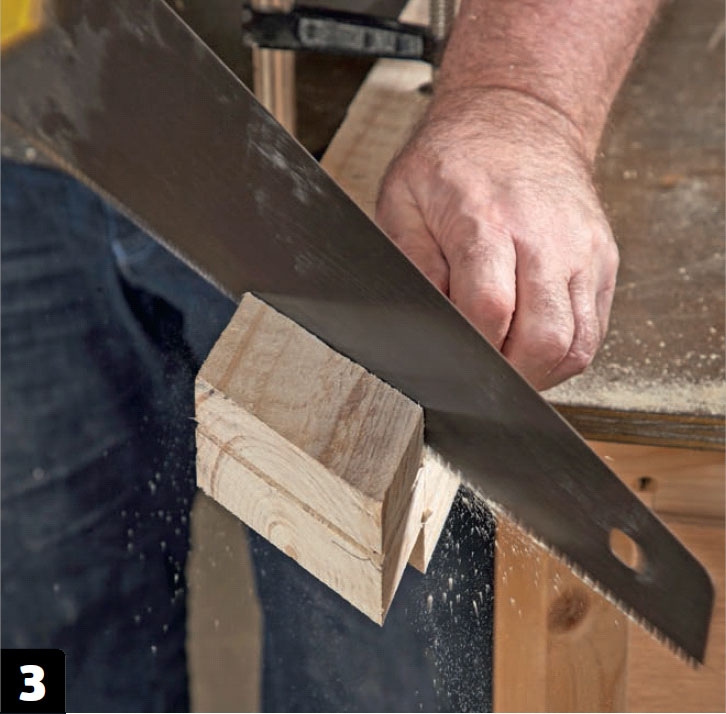

Sahaa ylimääräiset palat irti molemmilta puolilta.

4

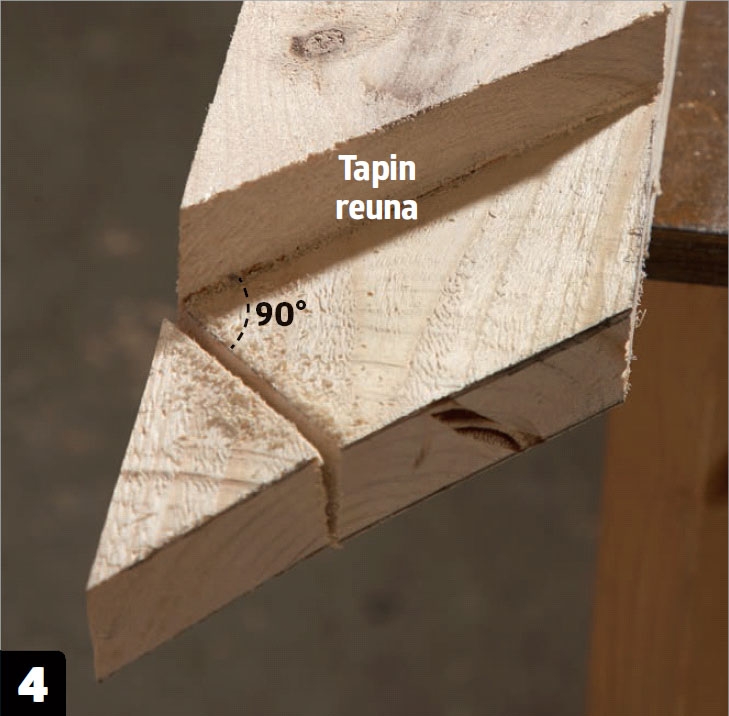

Viimeistele tappi. Piirrä suorakulmainen viiva tapin reunan kärjestä tapin päähän ja sahaa ylimääräinen osa pois.

5

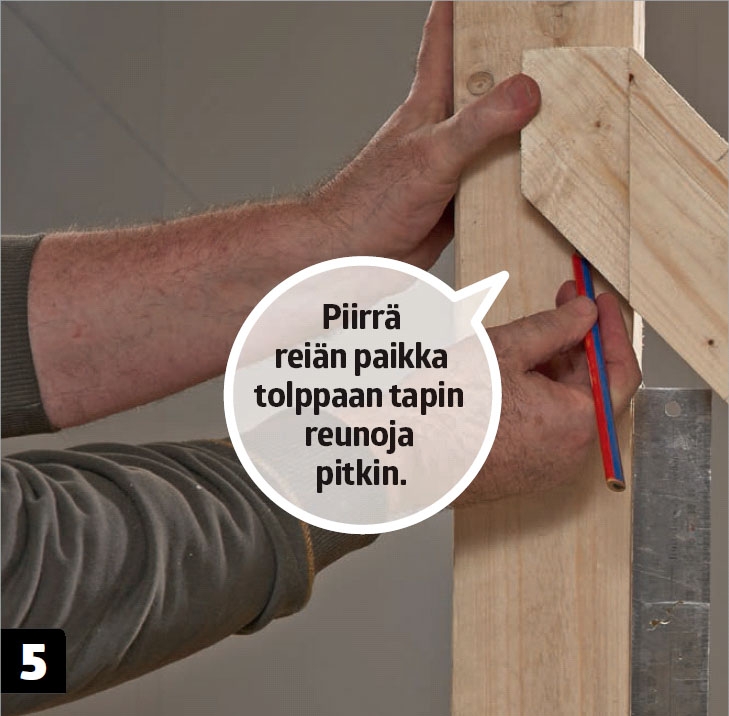

Piirrä tapinreiät sekä tolppaan että yläpuuhun kuvassa näkyvällä tavalla.

6

Piirrä tapinreikä. Viivoitettu osa veistetään pois 45 asteen kulmassa. Ympärillä olevan alueen voi porata pois 28 millin lattaterällä. Siisti kolon pystysuorat osat taltalla sen jälkeen, kun olet porannut niihin reiät.

7

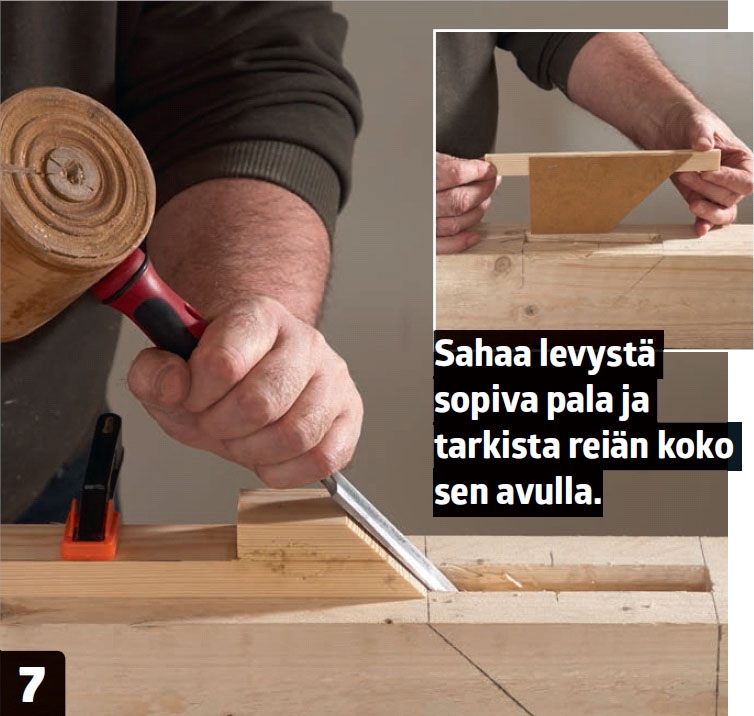

Veistä pois viivoitettu alue. Aloita silmä-määräisesti ja lyö talttaa reiän pystysuoraa reunaa kohti. Tee puusta kapula, jossa on 45 asteen kulma. Käytä sitä ohjaimena kuvassa näkyvällä tavalla.

8

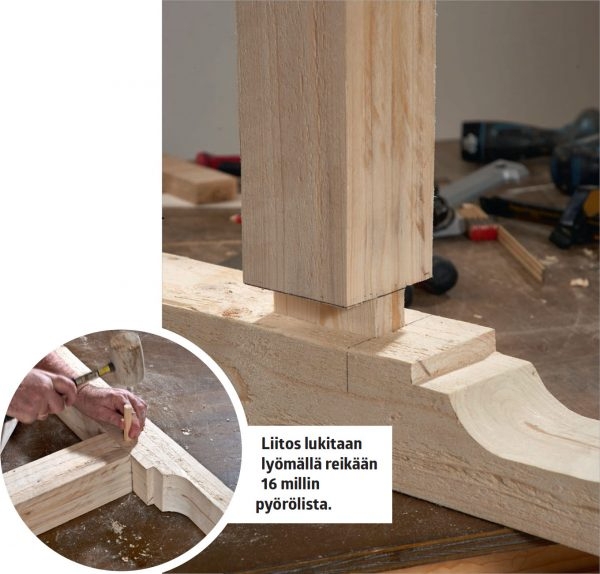

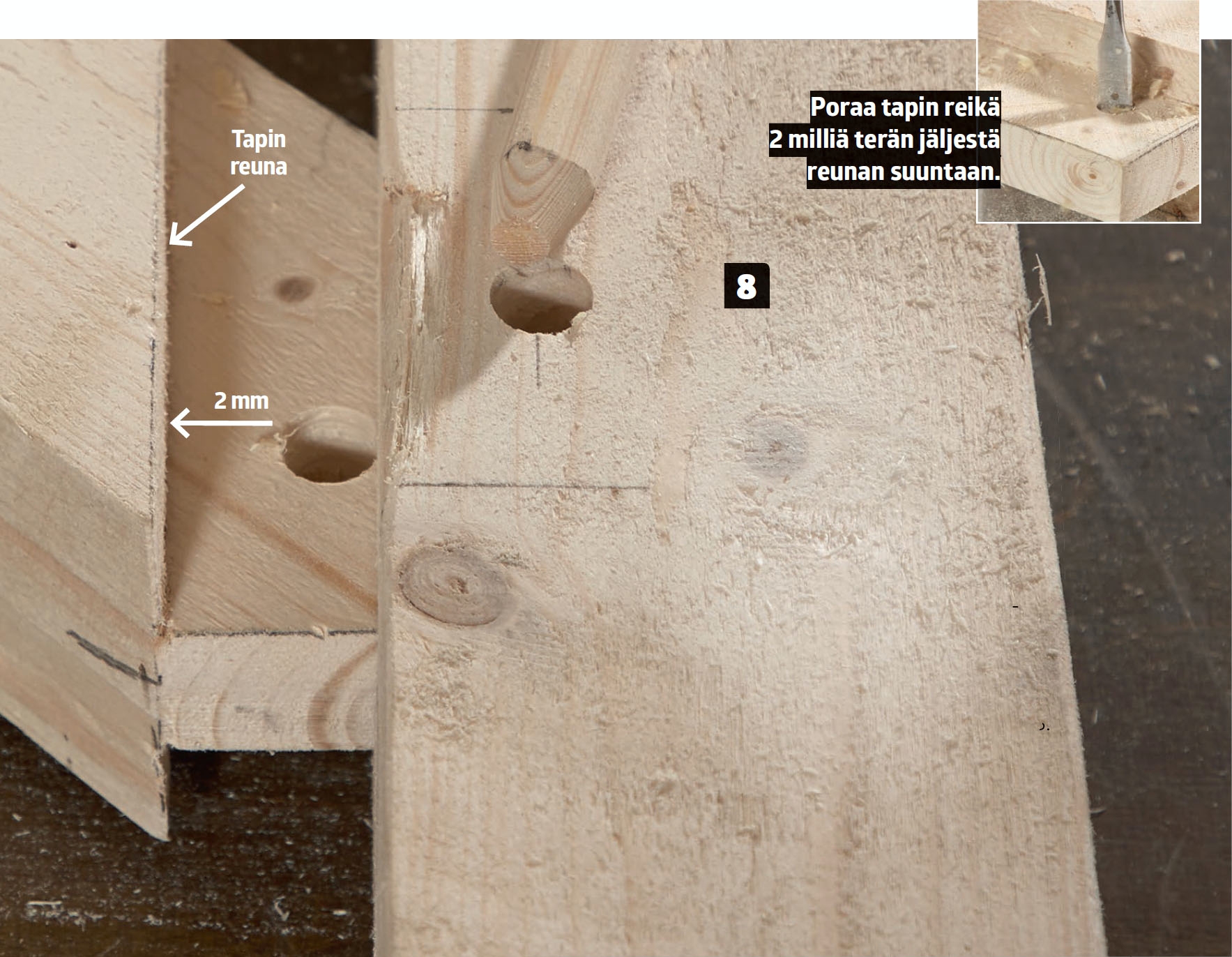

Poraa reikä naulalle. Työnnä tappi aluksi kokonaan koloon. Poraa tolppaan reikä 16 millin terällä. Jatka poraamista, kunnes terän kärki tekee jäljen tappiin. Vedä tappi pois kolosta ja poraa naulan reikä 2 milliä jäljestä reunan suuntaan. Siten liitoksesta tulee todella tiivis.

Upotettu tolppakenkä

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

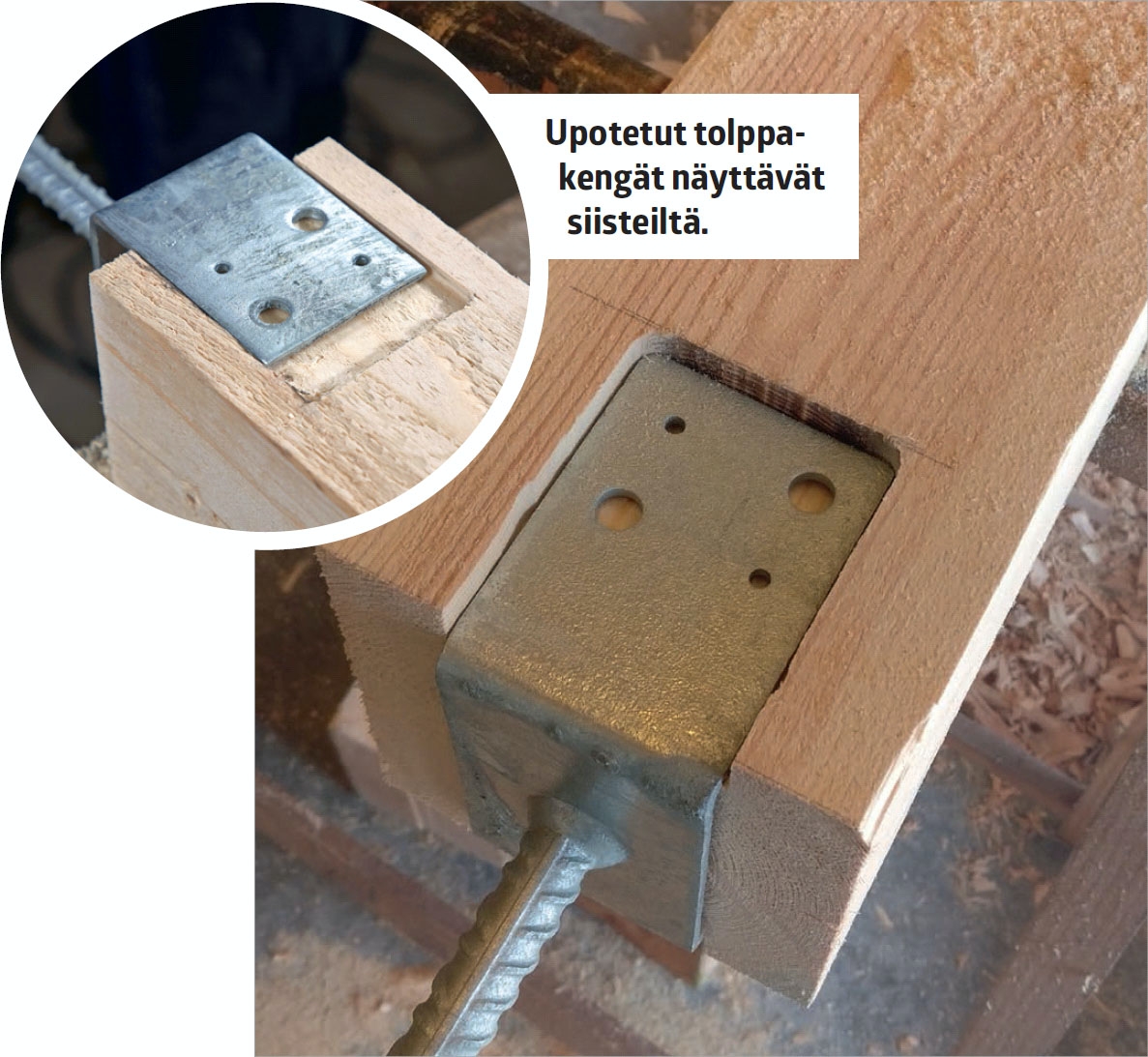

Pergolaa ei rakenneta kokonaan ilman rautoja. Tolppakegät pitävät tolpat irti maasta ja pidentävät puun käyttöikää huomattavasti.

Tolppakengät upotetaan tolppiin, jotta lopputulos näyttää mahdollisim-man tyylikkäältä.

1

Piirrä kaiverrettavan alueen ääriviivat tolppakengän reunoja pitkin. Painele puun pinta rikki terävällä taltalla viivoja pitkin.

2

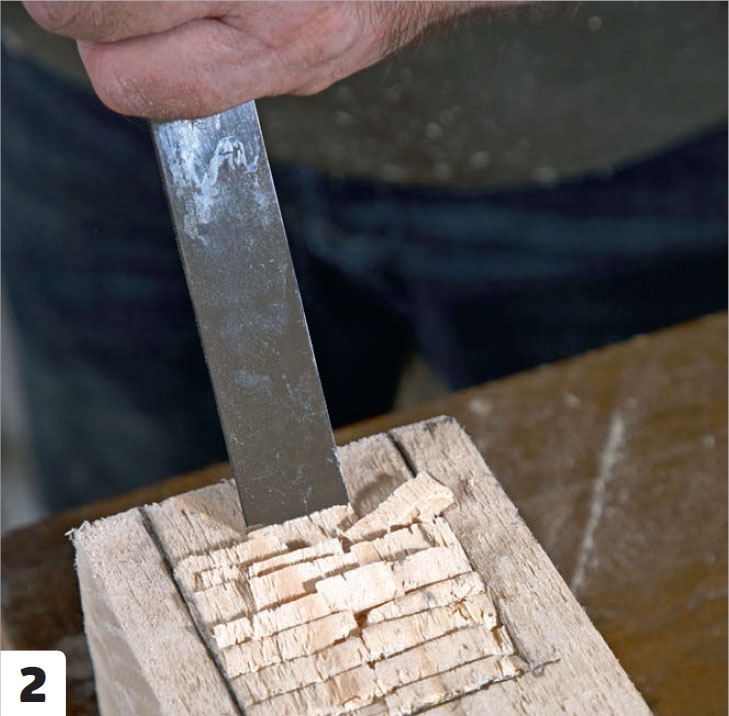

Hakkaa viivoitettu alue pois pieninä palasina. Lyö taltta puuhun muutaman millin välein ja siisti alue tasaiseksi.

3

Asenna kulmaraudat paikoilleen. Niiden pitää olla puun pinnan tasolla tai hieman syvemmällä. Elleivät raudat painu tarpeeksi syvälle, veistä puuta hieman lisää.

Tolppien koristeviisteet

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

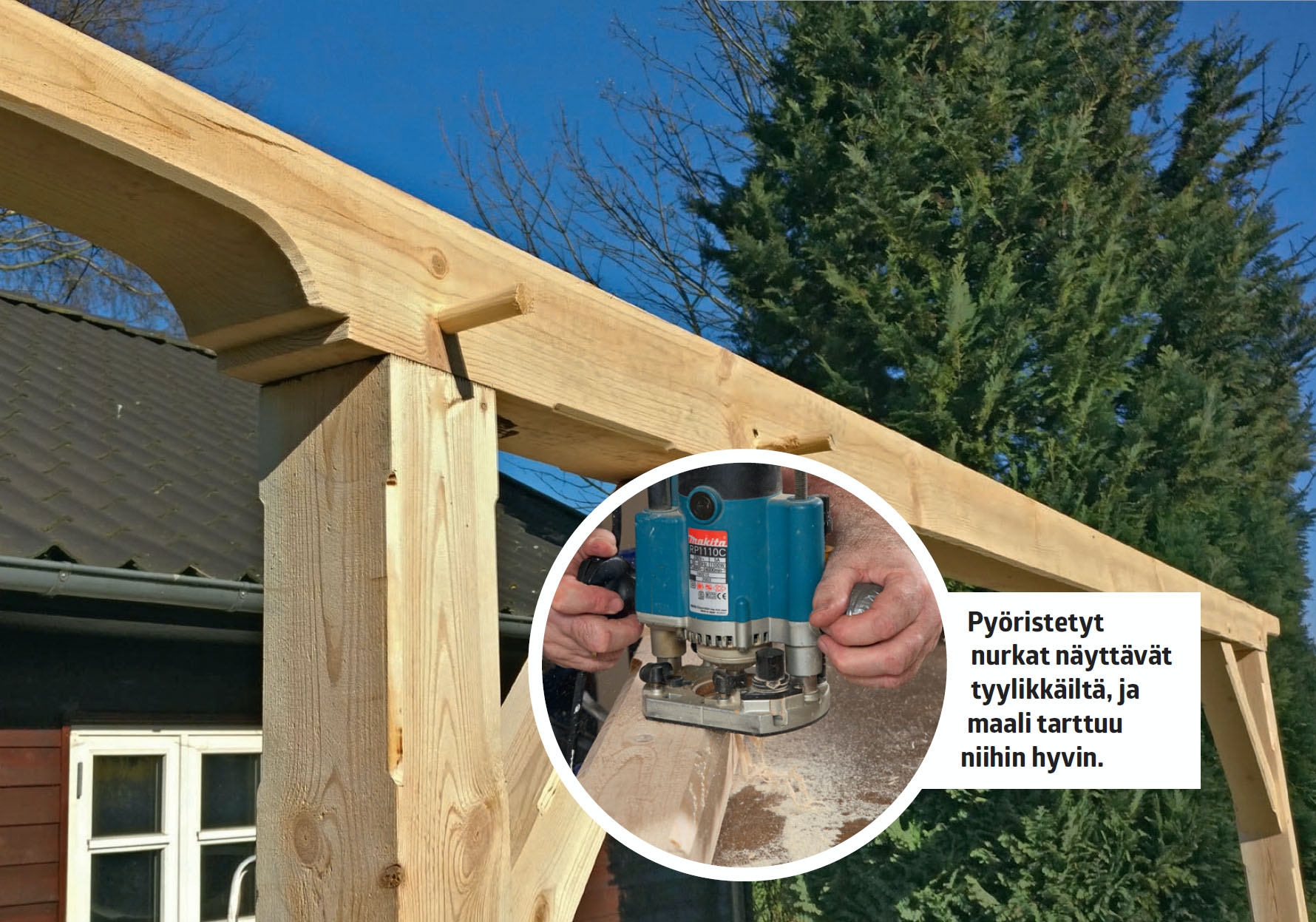

Tolpan nurkkiin kannattaa tehdä 1-2 milliä leveät viisteet. Se poistaa tikut ja terävät nurkat ja parantaa maalin tarttumista.

Pyöristetyt tolpat näyttävät kevyemmiltä kuin terävänurkkaiset tolpat. Tämän pergolan tolpat pyöris-tetään vain yläpäästä.

1

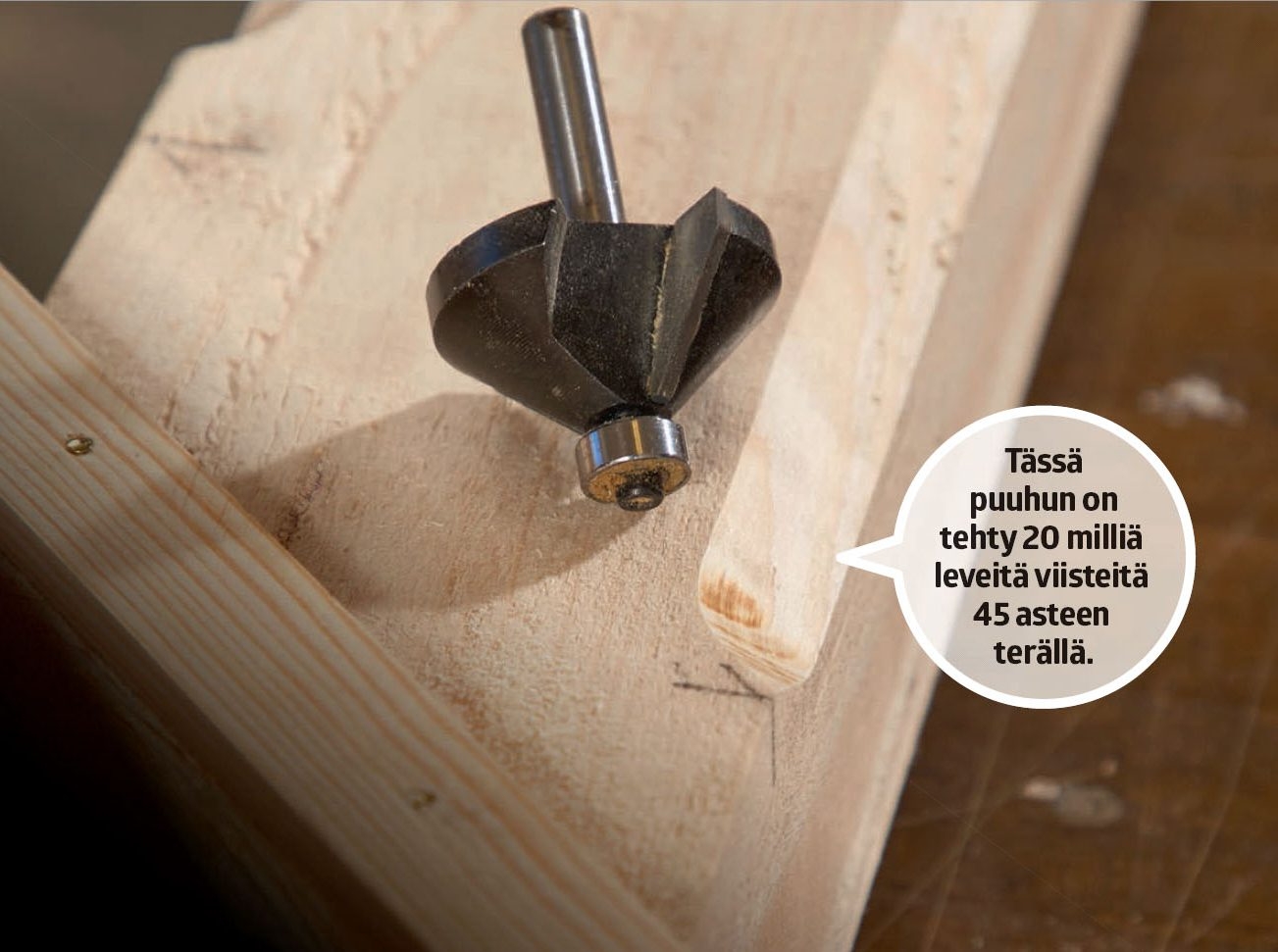

Kiinnitä yläjyrsimeen 45 asteen viiste­ terä. Laske terä niin alas, että se yltää tolpan reunaan. Liikuta yläjyrsintä tolpan reunaa pitkin ja viistä reuna haluamaltasi matkalta.

2

Päätä, miltä tolpan pitää näyttää. Jyrsinterän profiili ja jyrsintäsyvyys ratkaisevat, minkä näköinen viisteestä tulee.

Koristeelliset muodot

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Pergolan yläpuiden koristeleik-kauksille ei ole rakenteellista syytä. Ne vain näyttävät hyviltä. Voit jättää yläpuut myös tasapaksuiksi.

10 senttiä paksuja tolppia voi olla vaikea sahata tavallisilla työ-kaluilla. Näytämme pari vinkkiä, joista voi olla apua.

1

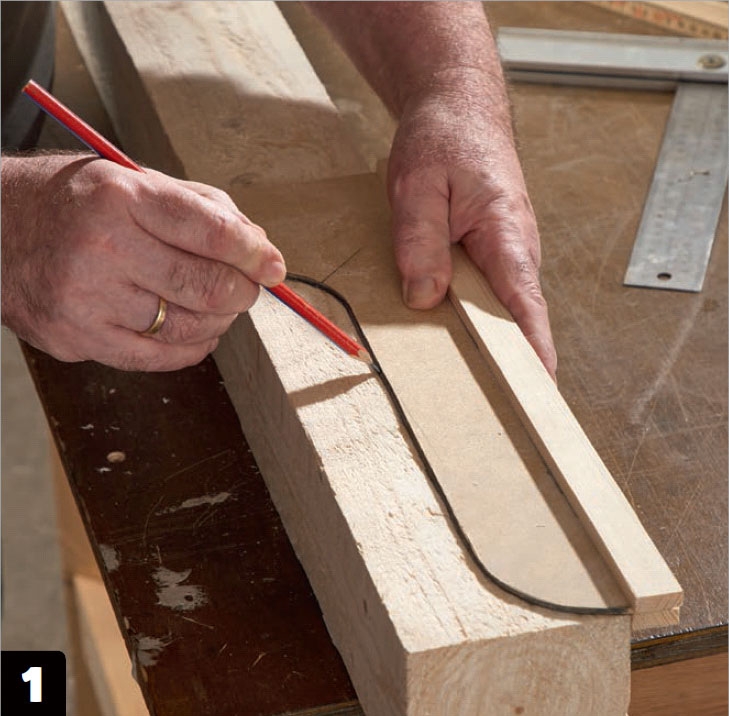

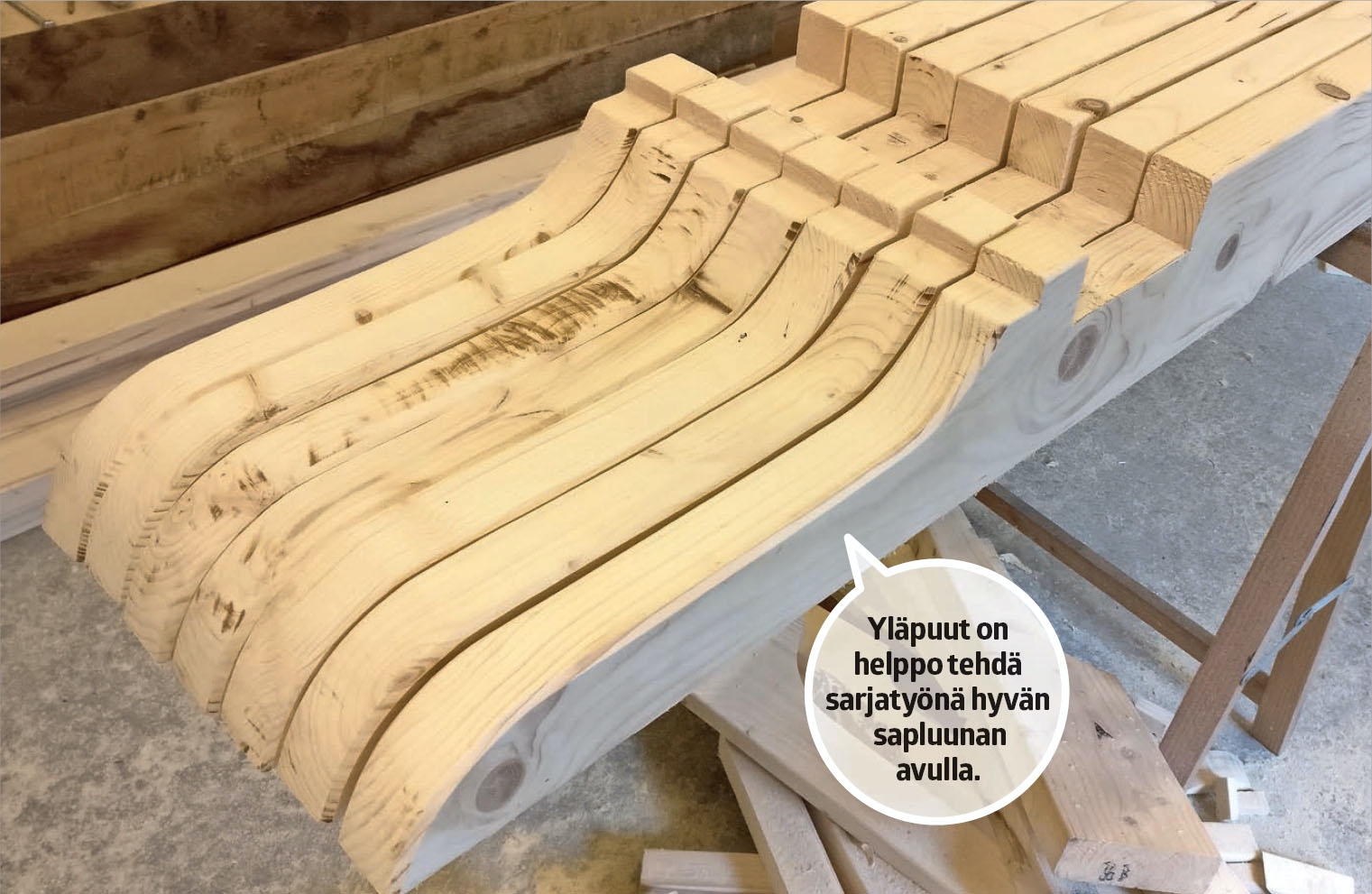

Piirrä sahauslinjat sapluunan avulla. Voit tehdä sapluunan esimerkiksi kovasta puulevystä. Kiinnitä reunaan ohjain, jotta sapluuna pysyy suorassa puuta vasten.

2

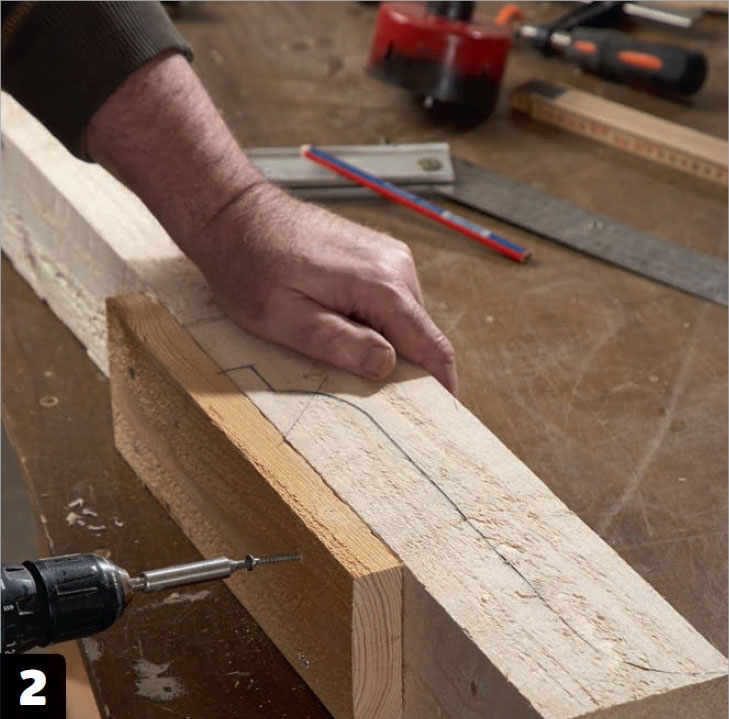

Ruuvaa 19x100 millin lauta kiinni tolpan reunaan. Lauta auttaa pitämään reikäsahan paikallaan, kun sillä tehdään pyöristys tolppaan.

3

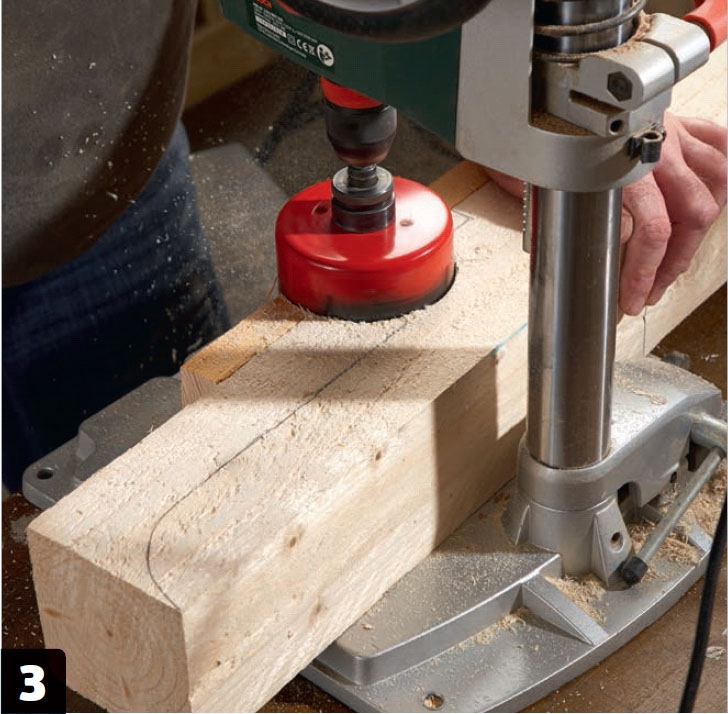

Poraa puuta reikäsahalla. Terän pitää vain upota puuhun, ei irrottaa palasta. Reikäsaha uppoaa puuhun noin kolme senttiä kerrallaan.

4

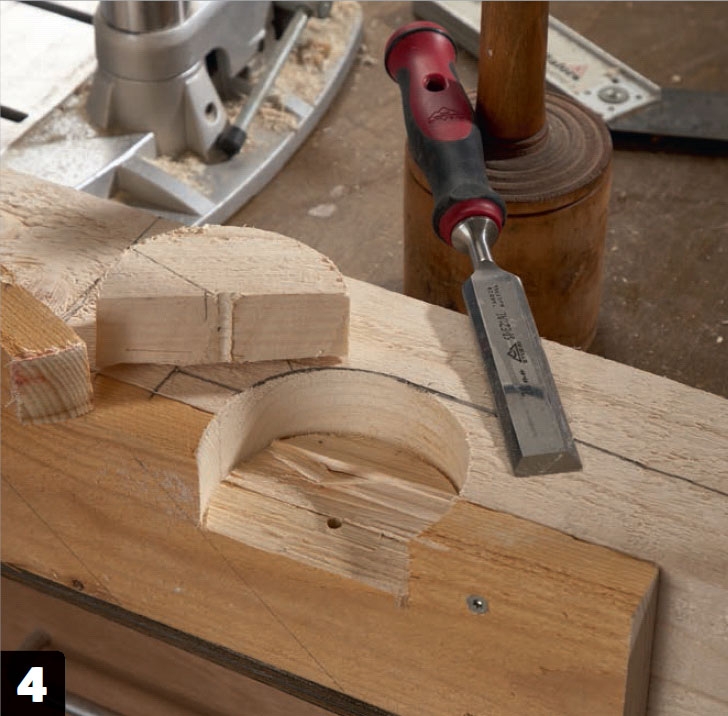

Irrota pala taltalla, kun reikäsaha ei mene syvemmälle. Poraa seuraavat kolme senttiä. Jatka, kunnes terä menee puu läpi.

5

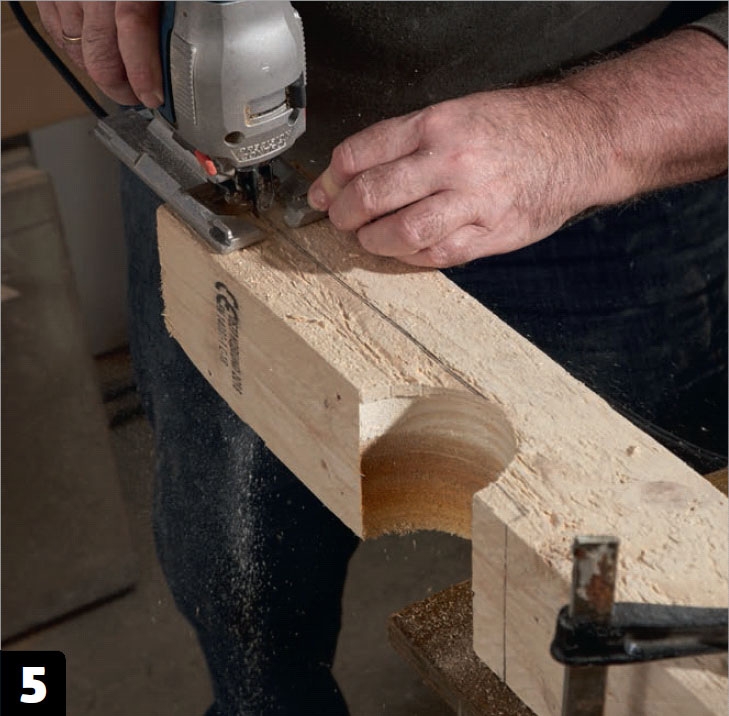

Sahaa suora osuus pistosahalla. Voit sahata pistosahalla myös kaarteen, jos kiinnität pistosahaan erikoispitkän ja isohampaisen terän, joka yltää kymmen­ senttisen tolpan läpi.

6

Hio kaarre nauhahiomakoneella. Liikut-tele konetta varovasti, jotta se ei rouhaise puuhun koloa.

7

Hio kaarre. Tämä hiomaterä on tehty itse liimaamalla reikäsahaan kaksipuoleinen teippi ja hiomapaperi.

Materiaalit

  • 100x100 mm mäntytolppaa
  • 80x100 mm tolppaa vinotuiksi
  • 45x45 mm rimaa ”katoksi”
  • 16 mm pyörölistaa
  • Tolppakenkiä
  • 4x50 mm ruuveja

Erikoistyökalut

  • Yläjyrsin
  • Nauhahiomakone

Vie aikaa

Koko pergolan rakentaminen vei noin viikon.

Hinta

Noin 300 euroa.

Vaikeusaste

Vinojen tapinreikien veistäminen on työn vaikein osuus. Sekin onnistuu harjoittelemalla.

3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Siististi viimeistely pergola

Lähennä kuvaa ja katso kaikki hienot yksityiskohdat.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Koristeurat tolpissa

Tolppien nurkat on pyöristetty kevyesti.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Vinot naulatappiliitokset

Vinotuet on yhdistetty tapeilla ja kiinnitetty nauloilla.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Siististi sahatut räystäät

Siistit pyöristykset ovat viimeinen silaus.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Suora naulatappiliitos

Tolppa ja ylälankku liukuvat helposti yhteen tappien avulla.

Avaa 3D-malli

3D-malli

Kirjaudu sisään tai osta käyttöoikeus, jotta näet 3D-malli

Upotettu tolppakenkä

Myös tolppakengän kanssa on nähty vaivaa. Lähennä kuvaa ja katso itse.

Avaa 3D-malli

Video

TYÖKALUT: Näin käytät pistosahaa

Videolla esitellään pistosahan käyttömahdollisuudet, terät ja toiminnot. Oikeilla asetuksilla pistosahalla voi tehdä melkein mitä tahansa: kaarresahauksia, suoria sahauksia sekä nopeita ja karkeita sahauksia. Oikean terän kanssa pistosahalla voi sahata puuta, muovia, metallia ja herkkiä materiaaleja.

VINKIT: Syvyysrajoitin käsisahaan

VINKIT: Poraa tarkasti puolikas reikä

VINKIT: Käytä rullamitan kärkeä

TYÖKALUT: Näin käytät yläjyrsintä

Tällä videolla näytetään, miten säädät ja käytät yläjyrsintä. Yläjyrsimeen voi yhdistää lukemattomia teriä, joilla voi tehdä kaikkea koristeleikkauksista levyliitoksiin ja saranoiden koloihin. Esittelemme erilaiset jyrsinterät ja näytämme, miten niitä käytetään.
