Johdanto
Ohjeet
01
Valmistelut
5
Vaihe

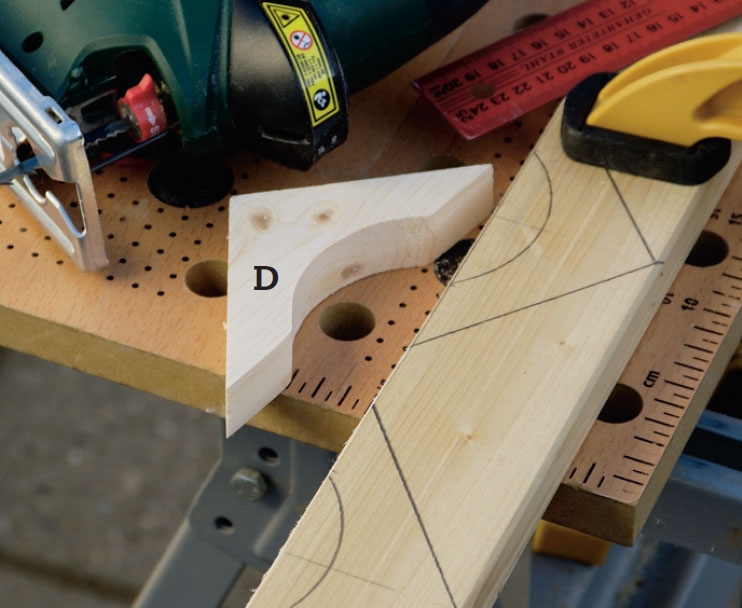

Piirrä kattotuolit (D) 22 x 100 mm:n mäntylautaan piirustuksemme mittoja apuna käyttäen. Piirrä kaareva muoto noin 10 cm:n ympyrän halkaisijan mukaan. Sahaa kattotuolit pistosahalla.

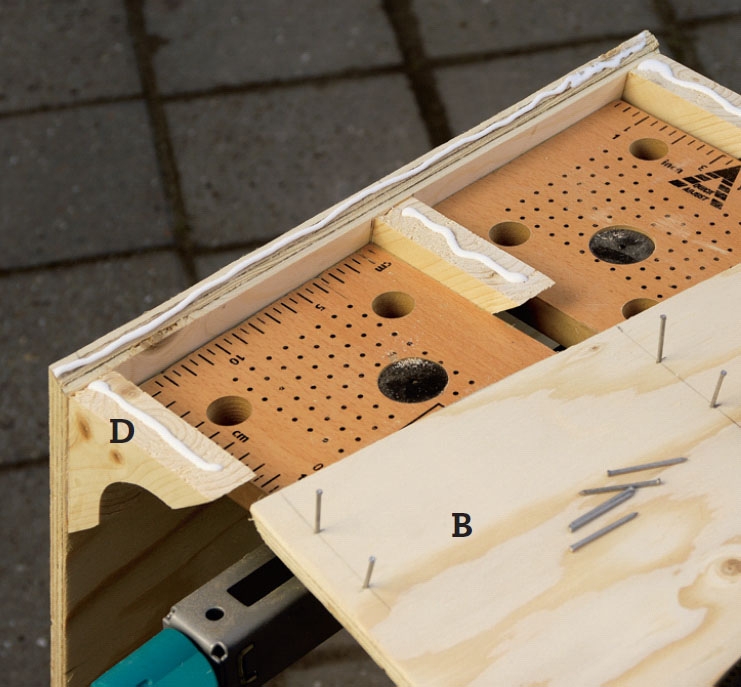

Sahaa kattolevyt (B) niin, että niiden räystäille tulee 45°:n viiste, ja merkitse, mihin kohtaan kolme kattotuolia naulataan kiinni. Sivele kattotuoleihin ja -levyihin liimaa ja kiinnitä ne toisiinsa 18 x 35 mm:n uppokantanauloilla.

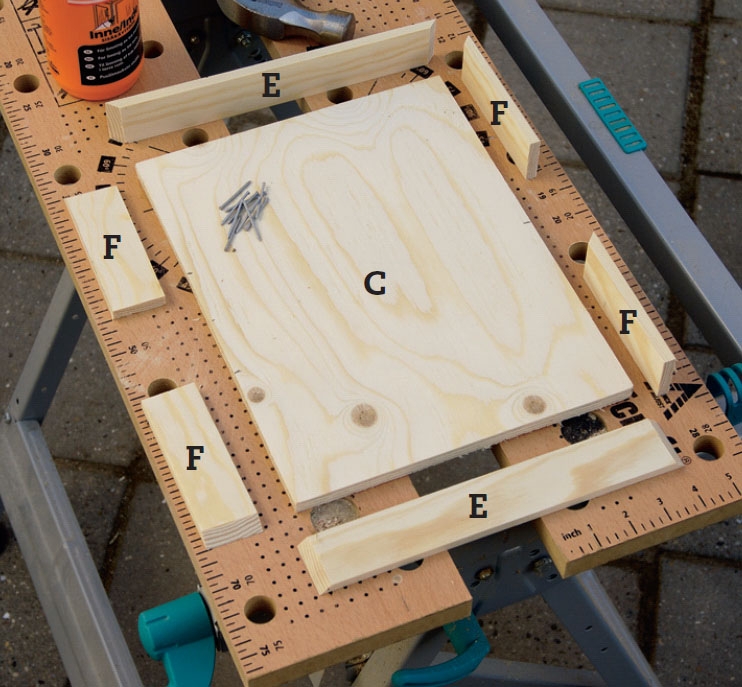

Valmista lintulaudan pohja sijoittamalla kuusi listaa (E + F) kuvan mallisesti. Liimaa ja naulaa listat pohjaan (C) kiinni 18 x 35 mm:n uppokantanauloilla.

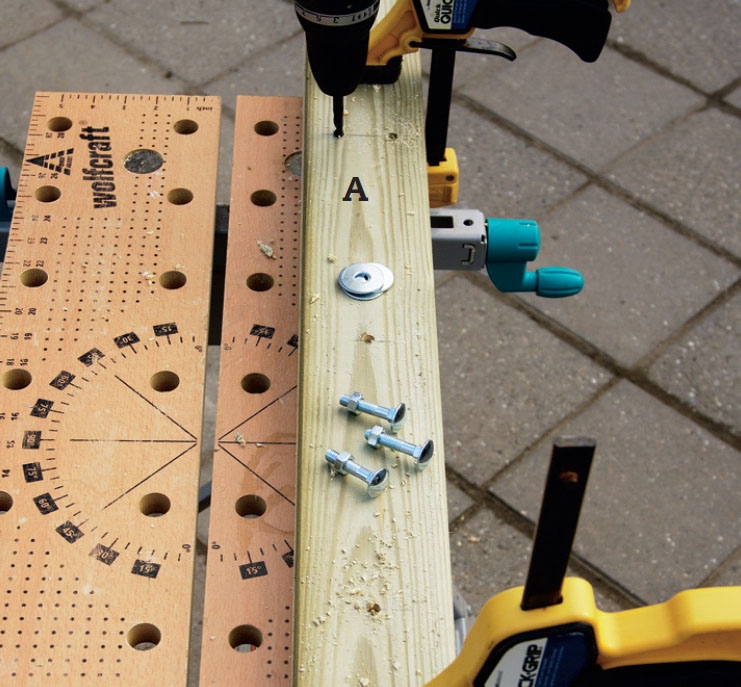

Poraa reiät telinekaarten (A) kiinnitystä varten. Poraa neljän pultin reiät 5 mm:n poralla. Pidä rakennetta yhdessä ruuvipuristimilla porauksen ajan.

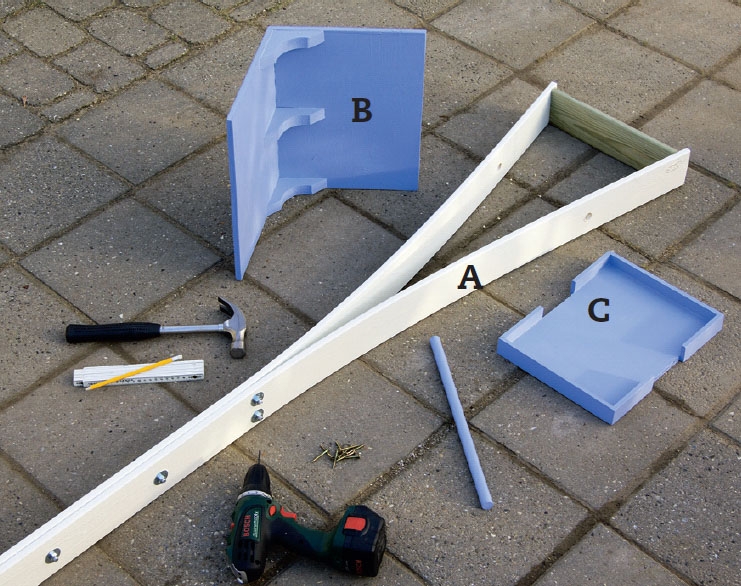

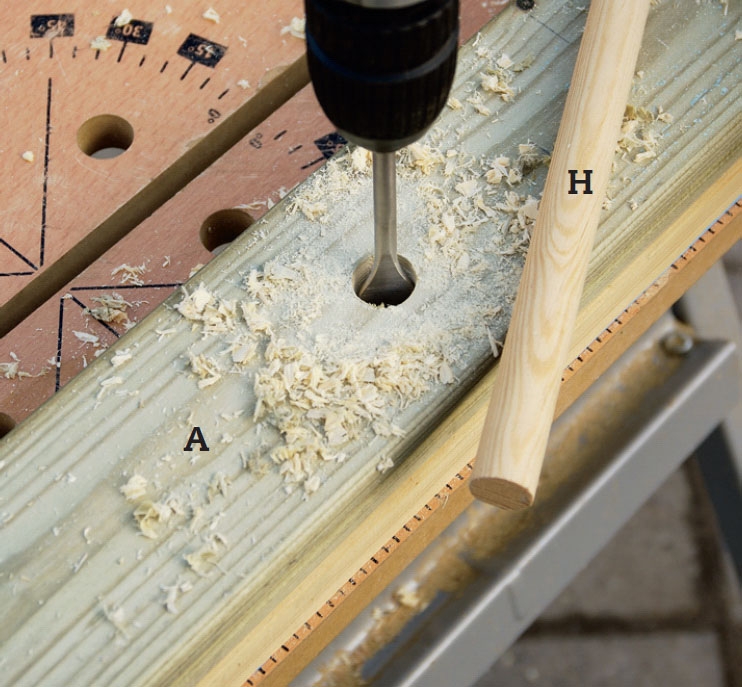

Poraa pyörökeppiin 20 mm:n reikä (H) samalla, kun pidät teline-kaaria (A) edelleen yhdessä ruuvipuris-timien avulla. Maalaa tarvittavat osat ja kokoa teline pulteilla.
02
Osien kokoaminen
6
Vaihe
Merkitse telineeseen (A), mihin kohtaan pohja (C) asettuu. Väännä kaksi kaarilautaa toisistaan irti ja aseta niiden väliin ylös väliaikaisesti noin 31 cm pitkä lista. Aseta lintulauta paikalleen ja kiinnitä se neljällä 4 x 40 mm:n ruuvilla.

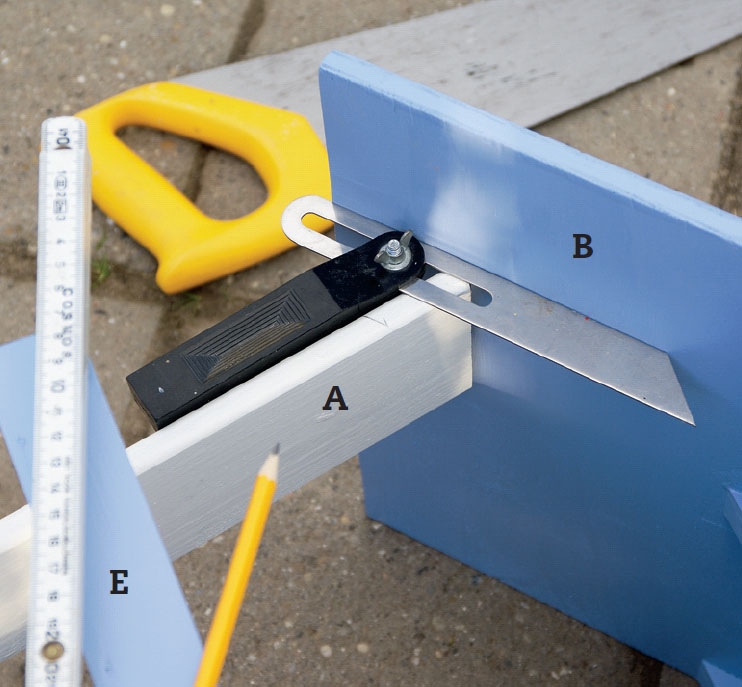

Pidä kattoa (B) kaarilautojen (A) päällä ja hae suuntakulmaimen avulla katon oikea kallistuskulma. Piirrä kaariin (A) merkinnät ja sahaa kaarilautojen päät siten, että ne istuvat oikein katon kallistukseen nähden.

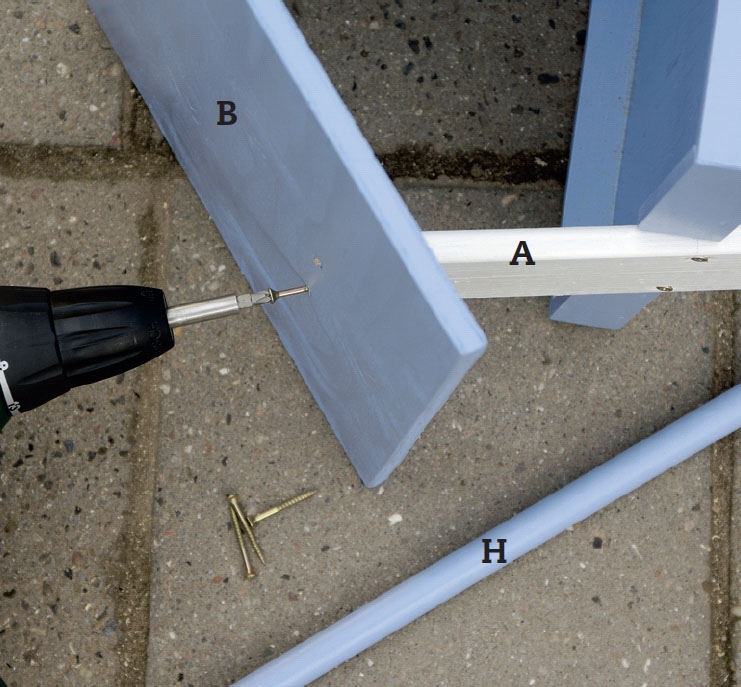

Kiinnitä katto (B) telineeseen 4 x 50 mm:n ruuveilla ja naputtele pyörökeppi (H) varovasti paikalleen.

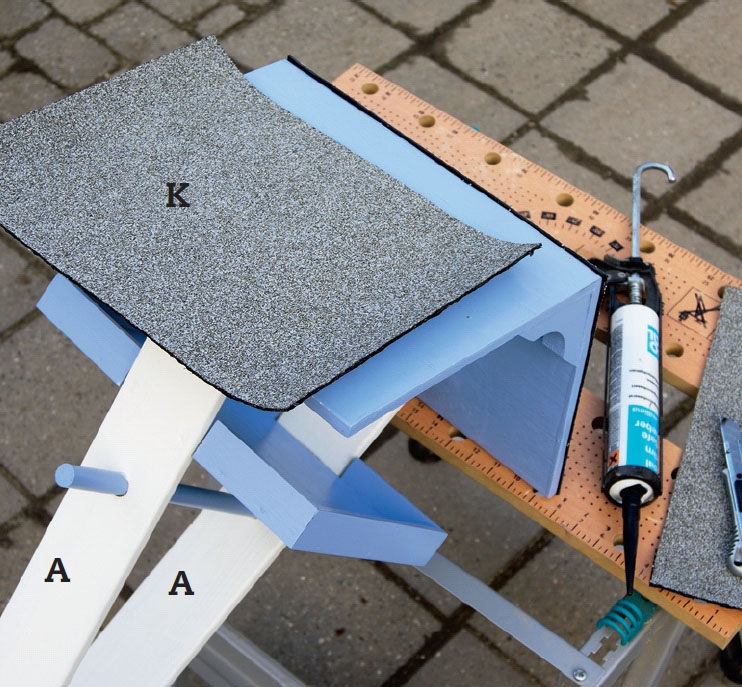

Leikkaa kolme kattohuopapalaa (K + J) ja liimaa ne kattoon kiinni kattohuopaliimalla kuten kuvassa.

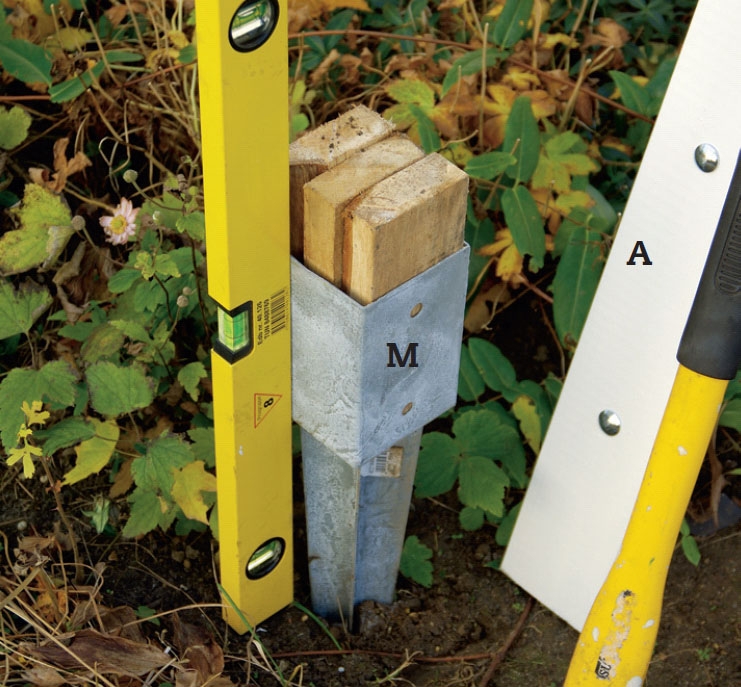

Etsi lintulaudalle hyvä paikka ja iske pilarijalka (M) maahan. Tarkista, että pilarijalka seisoo aivan pystysuorassa.

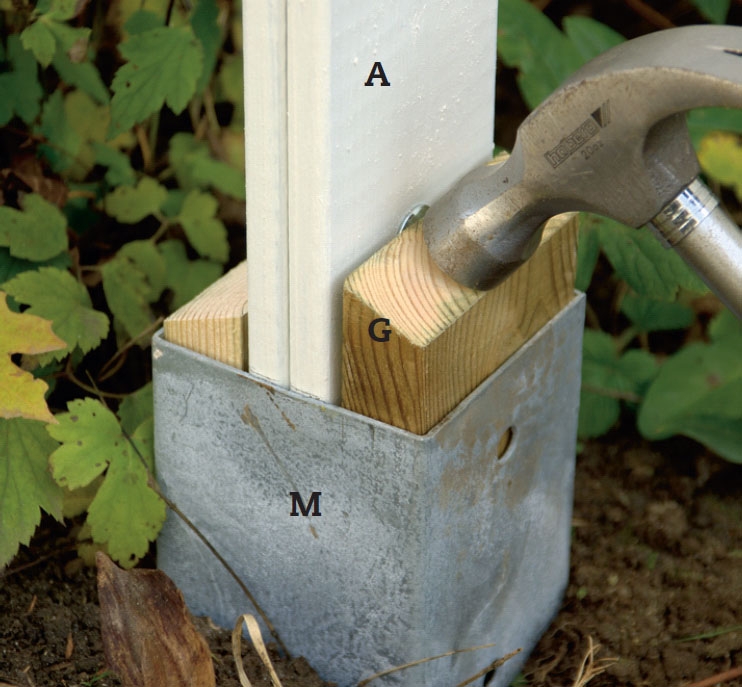

Aseta teline pilarijalkaan (M) ja naputa tukipalat (G) paikoilleen. Ruuvaa teline ja tukipalat tarvittaessa pilarijalkaan kiinni.
Materiaalit
19 x 100 mm:n lautaa:
- 2 kaarilautaa (A) á 1700 mm
12 mm:n vesivaneria:
- 2 kattolevyä (B) á 320 x 390 mm
- 1 pohja (C), 240 x 320 mm
22 x 100 mm:n mäntylautaa:
- 3 kattotuolia (D) á 70 x 142 mm
8 x 33 mm:n listaa:
- 2 reunalistaa (E) á 256 mm
- 4 reunalistaa (F) á 120 mm
28 x 120 mm:n terassilautoja:
- 2 tukipalaa (G) á 90 x 160 mm
19 mm:n pyörökeppi:
- 1 ripustustanko (H), 400 mm
Kattohuopaa:
- 2 kattopalaa (J) á 330 x 400 mm
- 1 harjapala (K), 140 x 400 mm
Lisäksi:
- 4 pulttia (L) + 5 x 40 mm:n aluslevyt
- 1 maakiila (M)
- 90 x 90 mm:n tolpille
- Ruuveja:
- 4 x 40 mm ja 4 x 50 mm
- Uppokantanauloja: 18 x 35 mm
- Täysinpeittävää puunsuojaa
- Puuliimaa ulkokäyttöön
Vie aikaa
Noin puoli päivää. Jos aiot maalata lintulaudan, varaa hieman lisää aikaa.
Hinta
Noin 25 €.
Vaikeusaste
Telineessä on monta osaa, mutta se on helppo tehdä.
Piirustus
Kaarilautojen (A) pituus on merkitty hieman lopullista pidemmäksi. Näin voit vielä lyhentää niitä oikeaan kul-maan, kun ruuvaat kattoa kiinni. Mitat ovat millimetrejä.
Vinkit & niksit

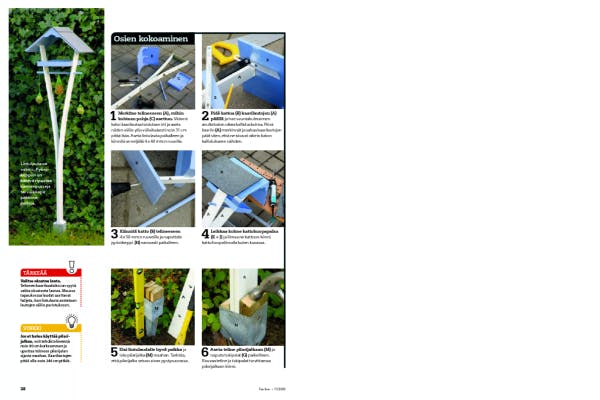

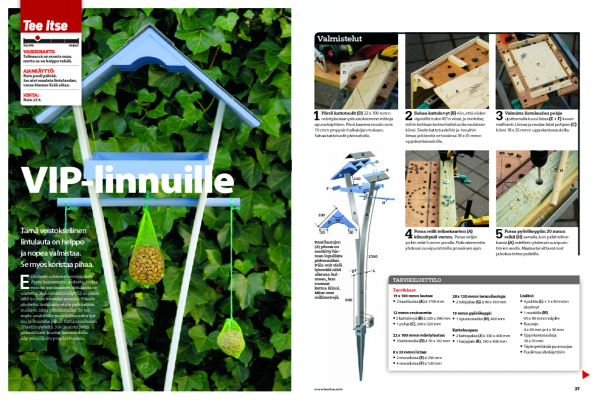

Lehtiversio
