Johdanto
Ohjeet
Rakenna runko
Laiturin tarkka koko riippuu ponttoonien koosta ja määrästä. Näissä ponttooneissa on keski lovi, joiden kohdalle runko rakennetaan. Ponttoo-nin koko on 45x120 senttiä, ja se asennetaan 28x108 sentin kokoiseen aukkoon.
Tämän laiturin rakentamiseen tarvittiin yhteensä kuusi ponttoonia, joiden yhteen laskettu kantavuus on noin 500 kiloa.

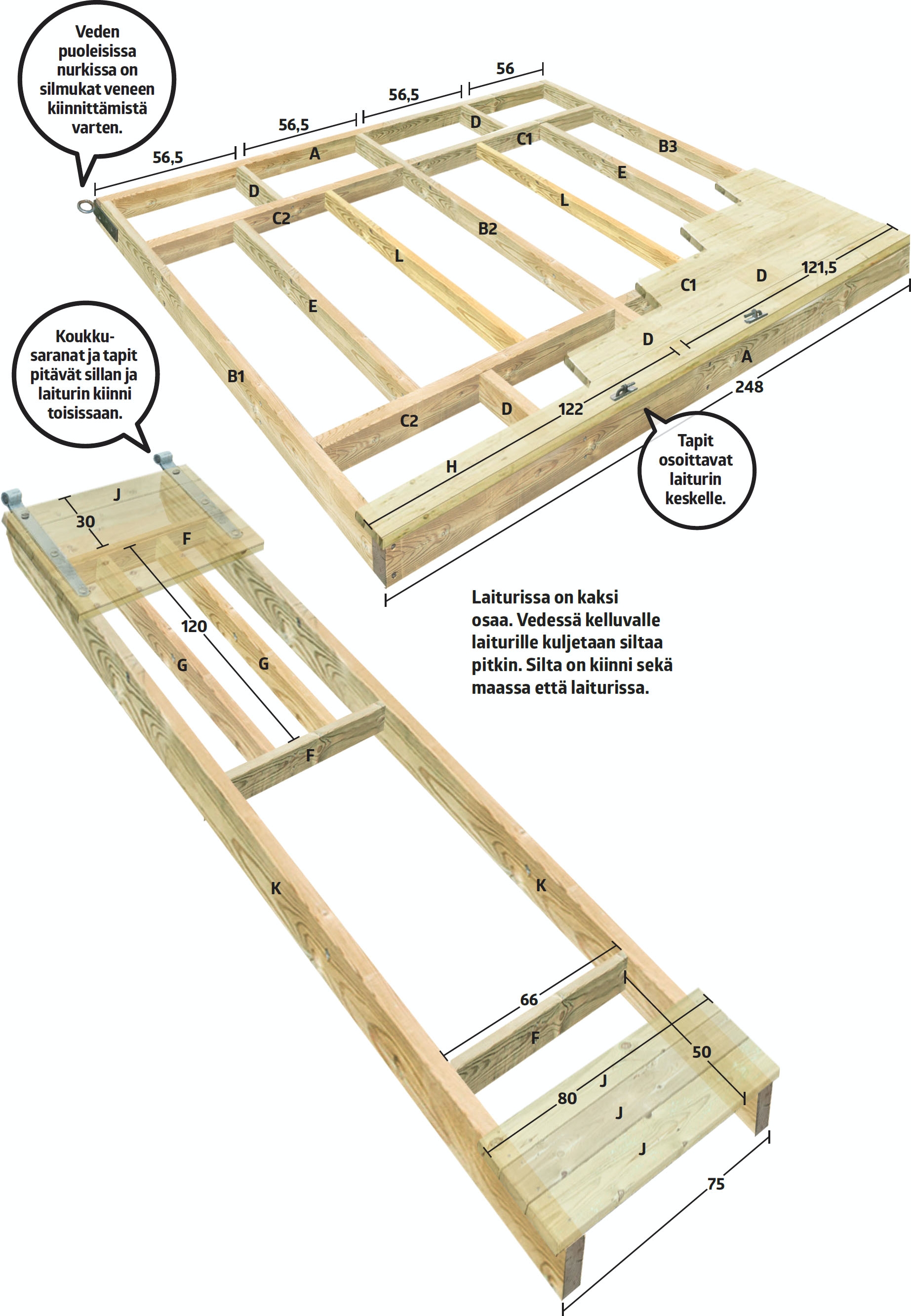

Laiturissa on kaksi osaa. Vedessä kelluvalle laiturille kuljetaan siltaa pitkin. Silta on kiinni sekä maassa että laiturissa.
Veden puoleisissa nurkissa on silmukat veneen kiinnittämistä varten.
Koukkusaranat ja tapit pitävät sillan ja laiturin kiinni toisissaan.
Tapit osoittavat laiturin keskelle.

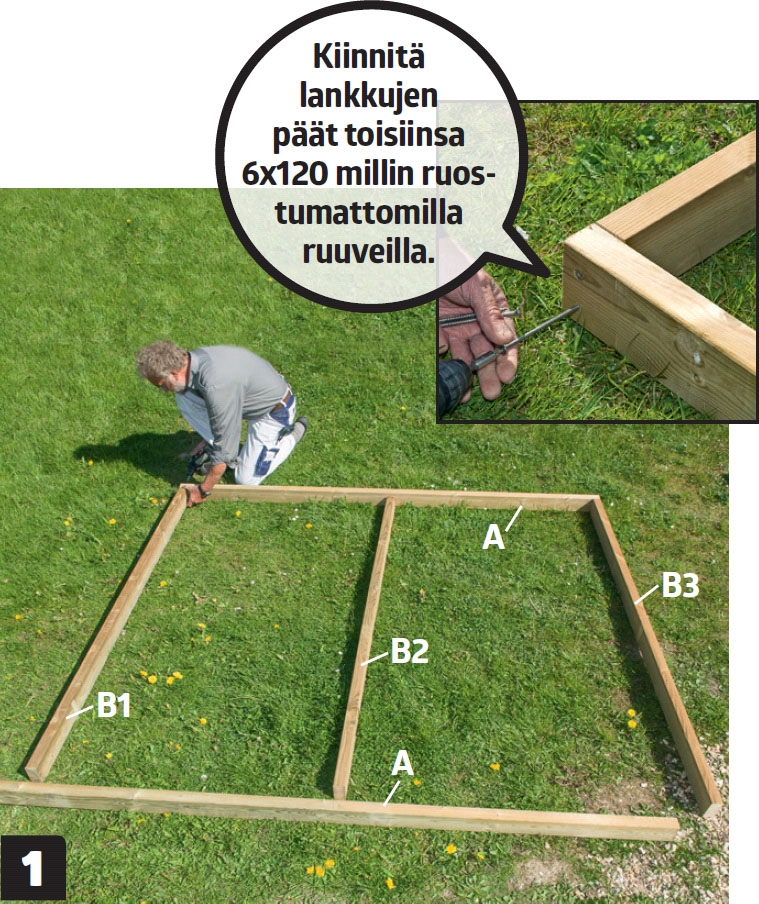

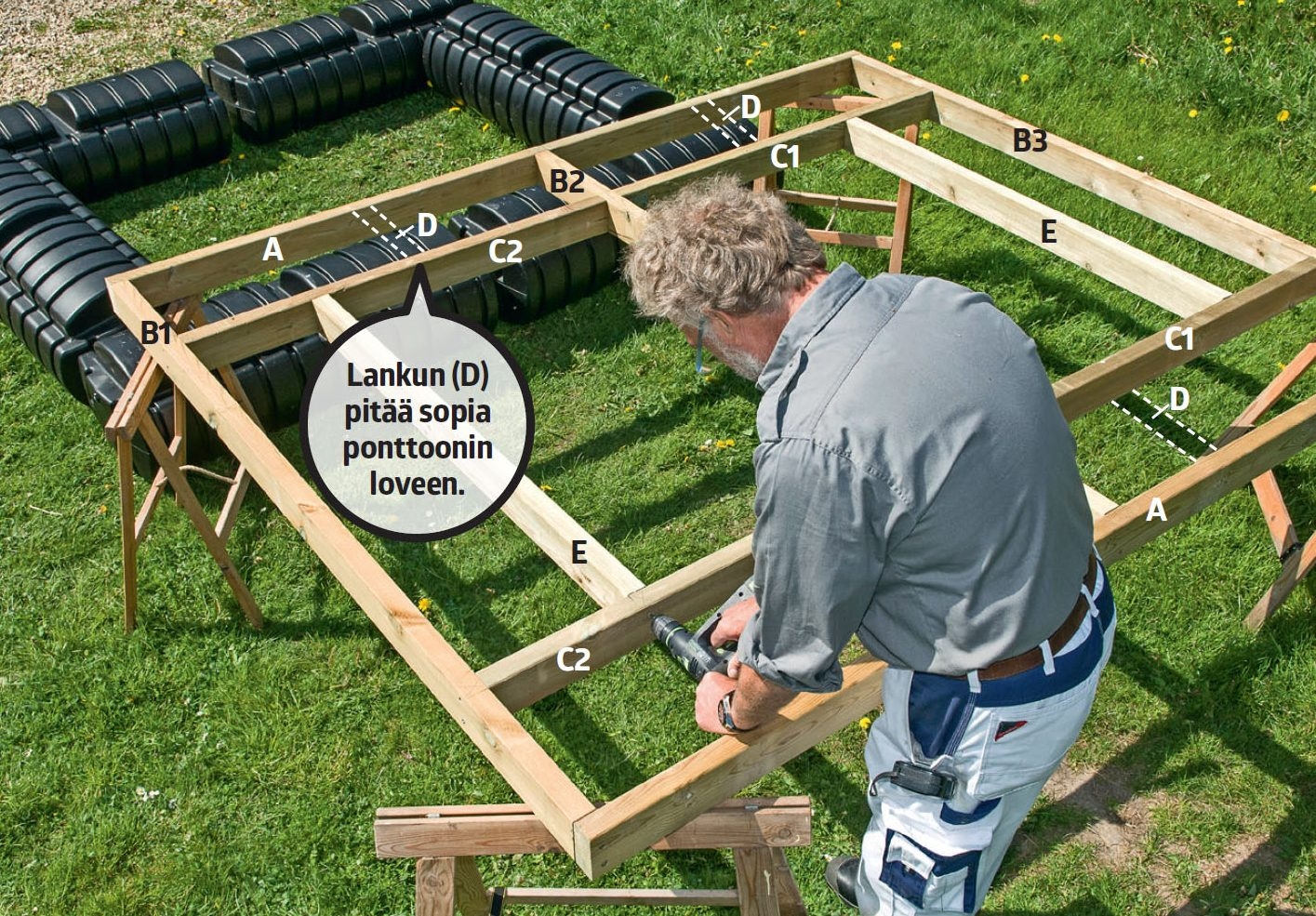

Aseta maahan lankut (A) ja (B) ja ruuvaa ne yhteen. Ponttoonien koko määrittää lankkujen mitat. Lankut (A) ovat 208 senttiä ja lankut (B) 201,5 senttiä pitkät.
Nosta runko ponttoonien päälle ja mittaa lankut (C1) ja (C2). Lankkujen pitää sopia ponttooneissa oleviin loviin. Tässä lankuista tehdään 117,3 sentin pituiset.

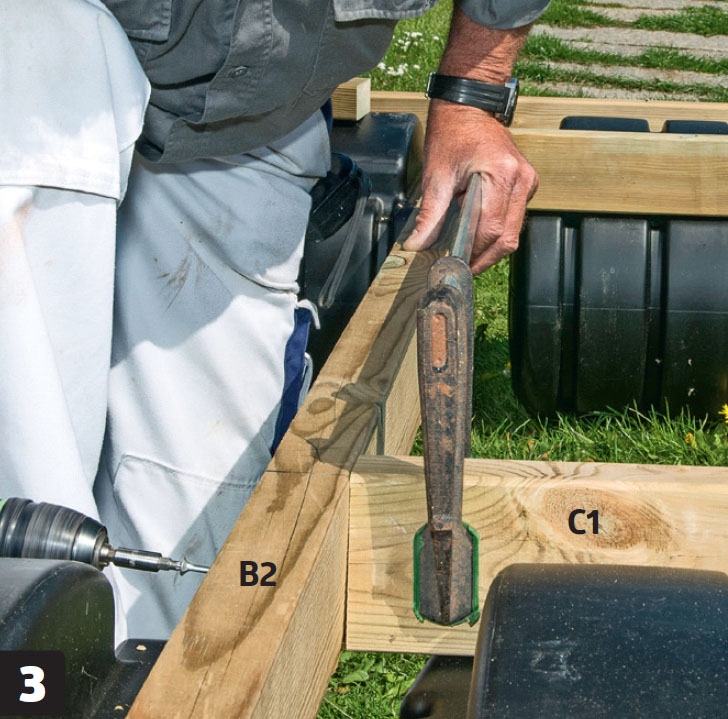

Kiinnitä lankut (C1) 6x120 millin ruostu-mattomilla ruuveilla molemmista päistä. Väännä kierot lankut suoriksi ennen ruuvaamista.

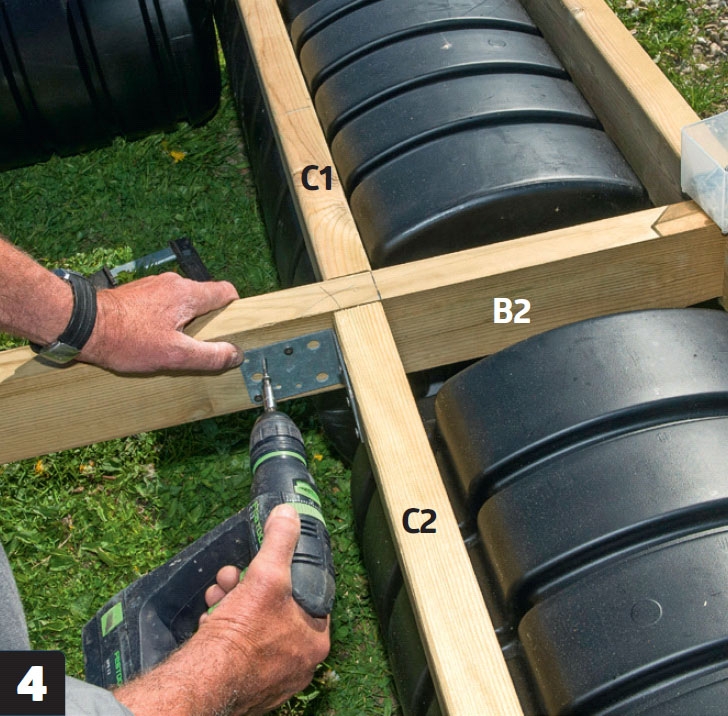

Kiinnitä lankut (C2) kulmaraudoilla ja 4x35 millin ruostumattomilla ruuveilla lankkuihin (B2).
Sahaa ja kiinnitä lankut (D) ja (E). Lankku (D) on 31,5 senttiä pitkä ja lankku (E) 138 senttiä pitkä.

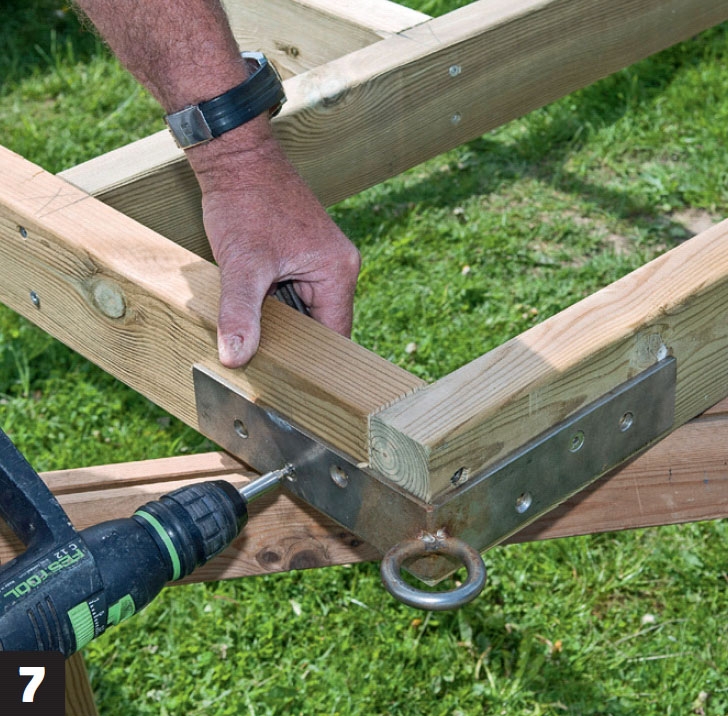

Kiinnitä kulmaraudat rungon nurkkiin 4x35 millin ruostumattomilla ruuveilla. Kulmaraudat tukevat ja vahvistavat runkoa.
Ruuvaa silmukat ulkonurkkiin 4x35 millin ruuveilla. Silmukoiden läpi työnnetään järven pohjaan kaksi rautaputkea, jotta laituri pysyy paikallaan.
Asenna ponttoonit

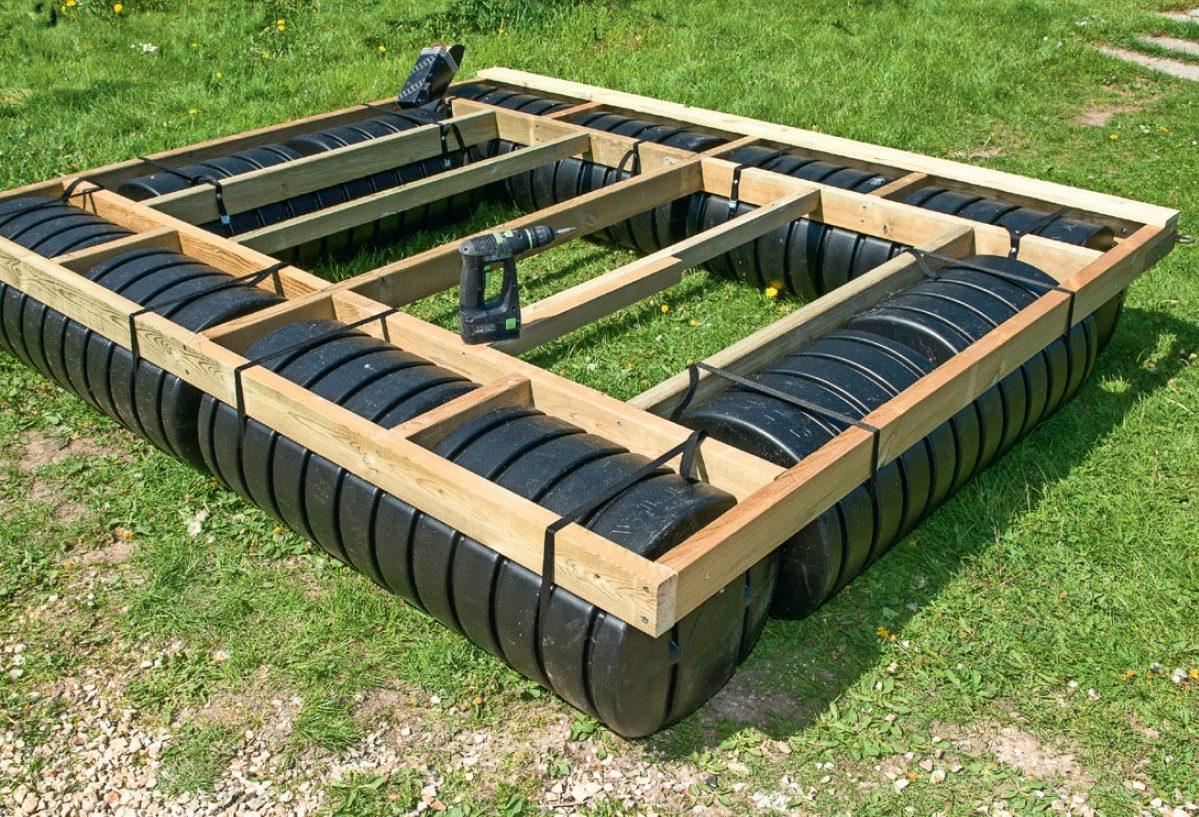

Kun runko on valmis, on aika asentaa ponttoonit. Ruuvaa ponttoonit kiinni kiinnitysnyörien ja aluslevyjen avulla.

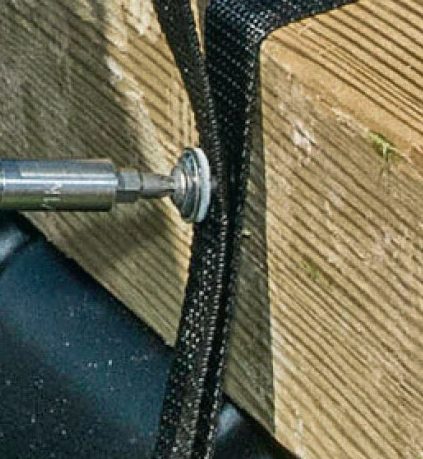

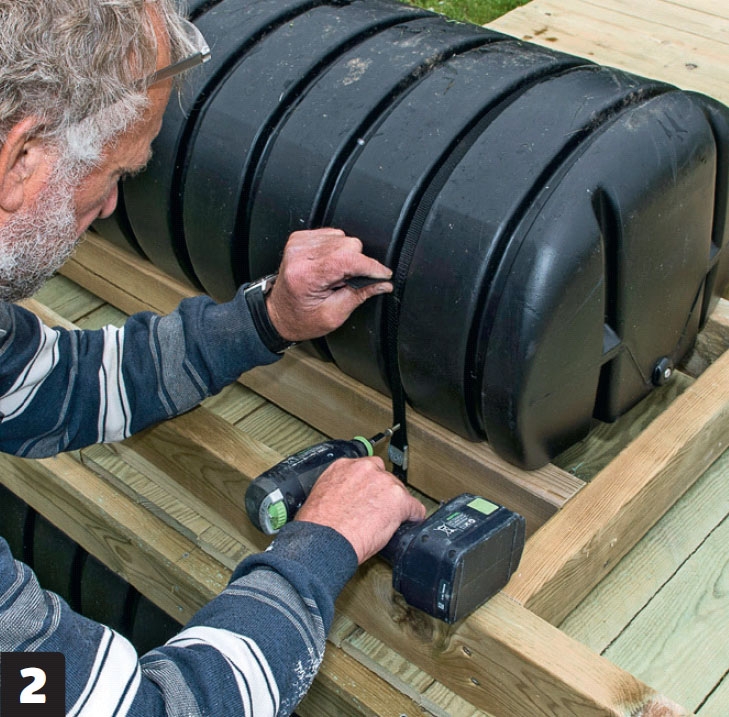

Kiinnitä kiinnitys nyörit runkoon 4x35 millin ruostumattomilla ruuveilla aluslevyjen läpi. Kiristä nyörit rungon ja ponttoonin ympärille ennen ruuvaamista.
Laiturin voi rakentaa valmiiksi, kun kaikki ponttoonit on kiinnitetty molemmista päistä.
Asenna kansilaudat
Laiturin kansi tehdään 19x100 millin kestopuulaudoista. 19 millin laudat notkuvat hieman jalan alla mutta auttavat pitämään laiturin painon kohtuullisena.
Lautojen väliin pitää jättää 2-5 millin raot, jotta puu mahtuu laajenemaan ja vesi valuu pois lautojen välistä.

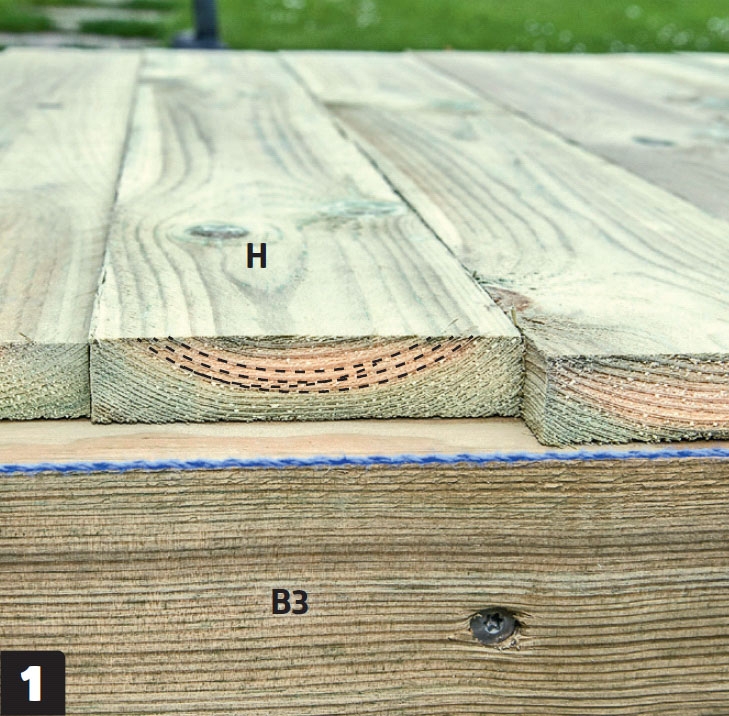

Aseta laudat (H) rungon päälle vuosi renkaat ylöspäin. Siten vesi valuu pois lautojen päältä, vaikka ne vääntyvät kaarelle ajan kuluessa.

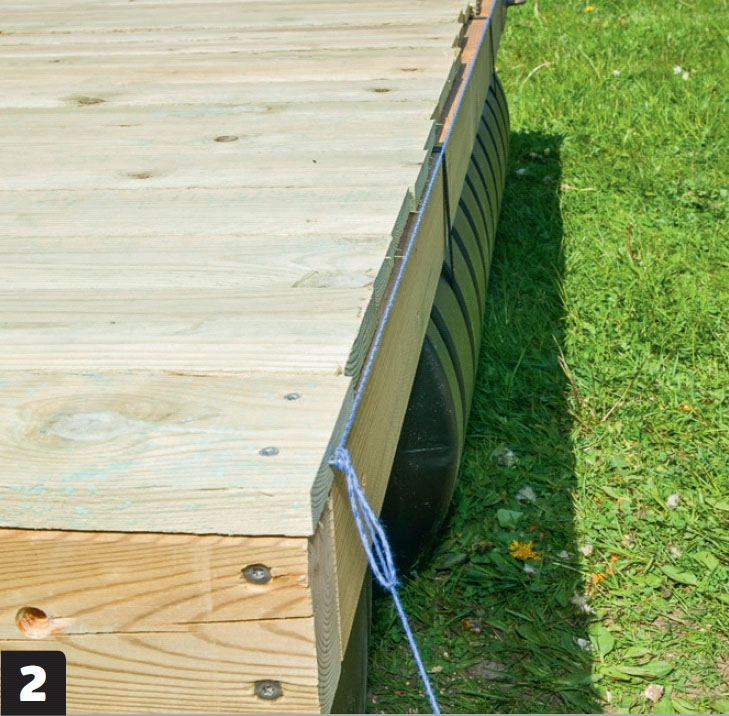

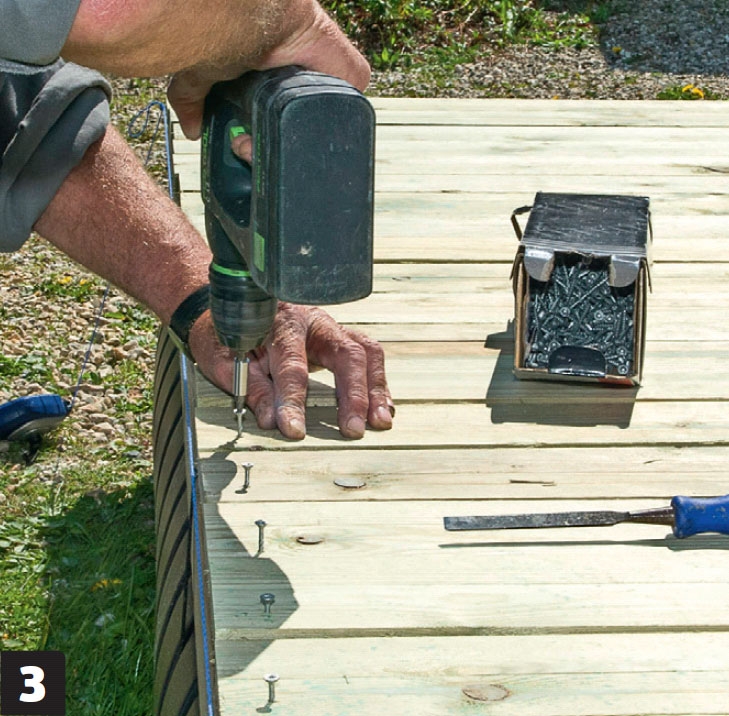

Ruuvaa reunimmaiset laudat kiinni 4x40 millin ruostumattomilla ruuveilla. Viritä lautojen välille linjalanka ja asenna loput laudat sen mukaan.
Ruuvaa laudat kiinni molemmista päistä keskimmäistä lautaa lukuun ottamatta. Kohdista lautojen päät linjalankaan ja jätä kaikkien lautojen väliin yhtä leveä rako. Kiinnitä kumpikin pää kahdella ruuvilla.

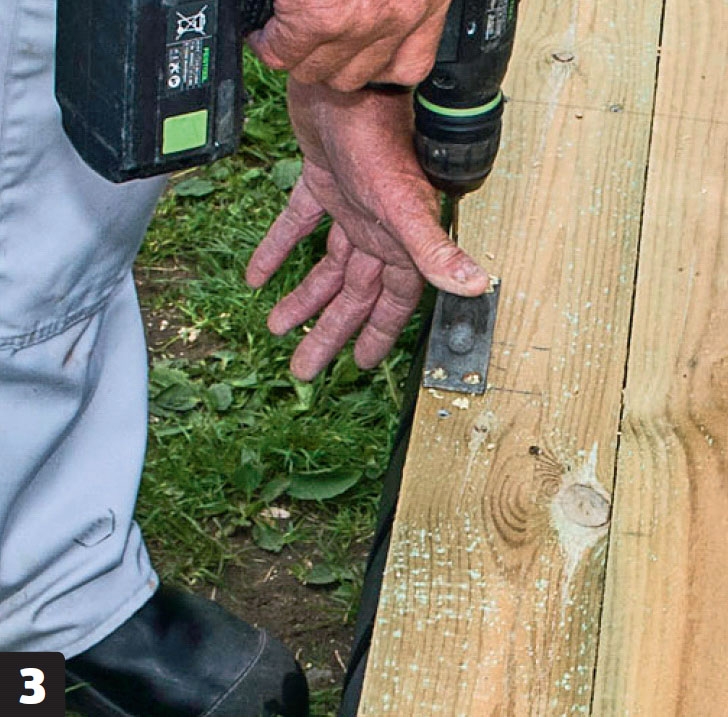

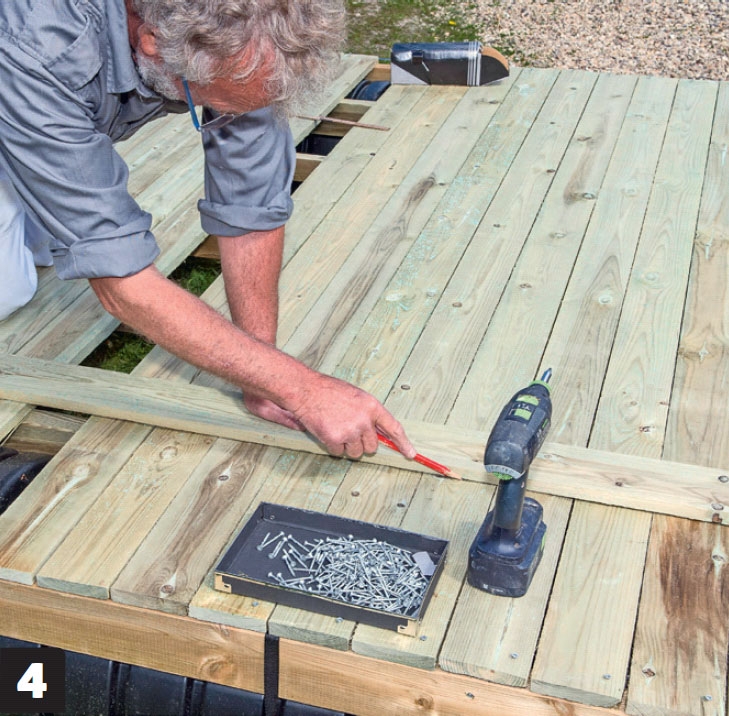

Piirrä lautoihin alla olevien lankkujen (B2, E ja L) paikat ja ruuvaa laudat kiinni. Asenna lopuksi viimeinen lauta (H).
Rakenna laiturille silta
Laiturin ja rannan välille tarvitaan tukeva silta, jotta laiturille pääsee kuivin jaloin. Asenna yksi ponttooni sillan laiturin puoleiseen päähän ja kiinnitä silta laituriin koukku saranoilla. Siten erilliset rakenteet pysyvät yhdessä sekä mukautuvat aaltojen liikkeisiin ja veden korkeuden vaihteluun.

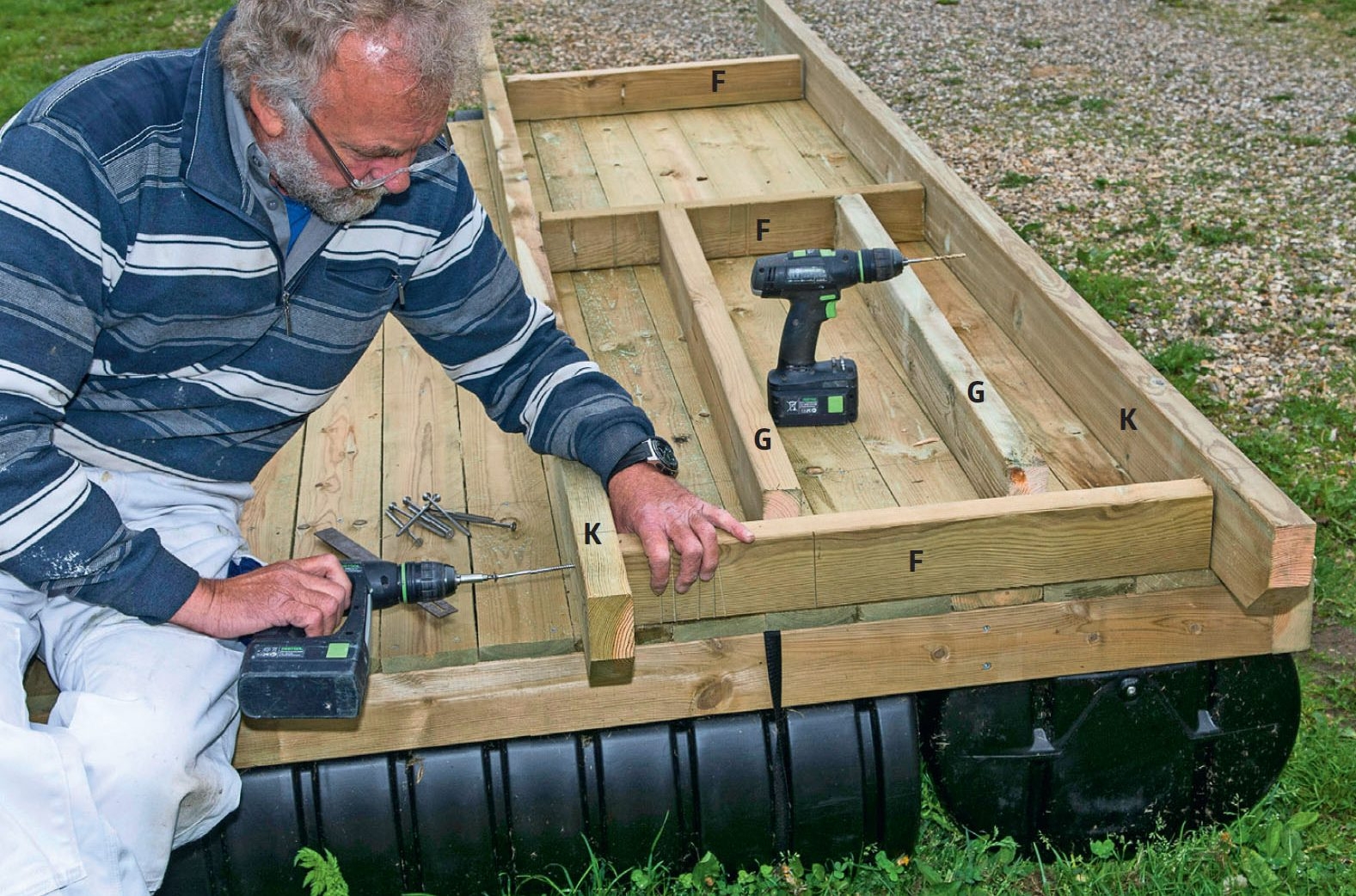

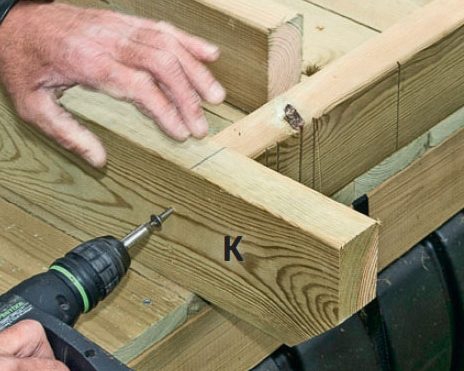

Sahaa osat (F, G ja K) ja kiinnitä ne toisiinsa 6x120 millin ruostu-mattomilla ruuveilla. Silta on 80 senttiä leveä, ja rungon leveys on 75 senttiä. Kansilautojen päät yltävät 2,5 senttiä reunojen yli.
Sahaa lankkujen (K) laiturin puoleiset päät alapuolelta viistoiksi, jotta aallot eivät hakkaa siltaa laituria vasten.

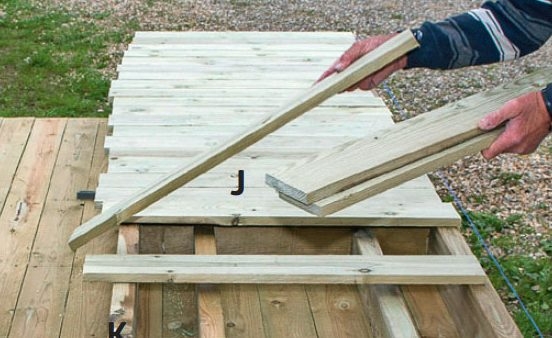

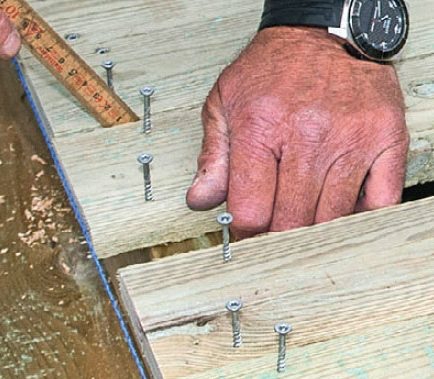

Kohdista sillan kansilaudat (J) samalla tavalla kuin laiturissa.
Kohdista lautojen päät samaan linjaan langan avulla. Ruuvaa laudat kiinni runkoon 4x40 millin ruostumat tomilla ruuveilla.

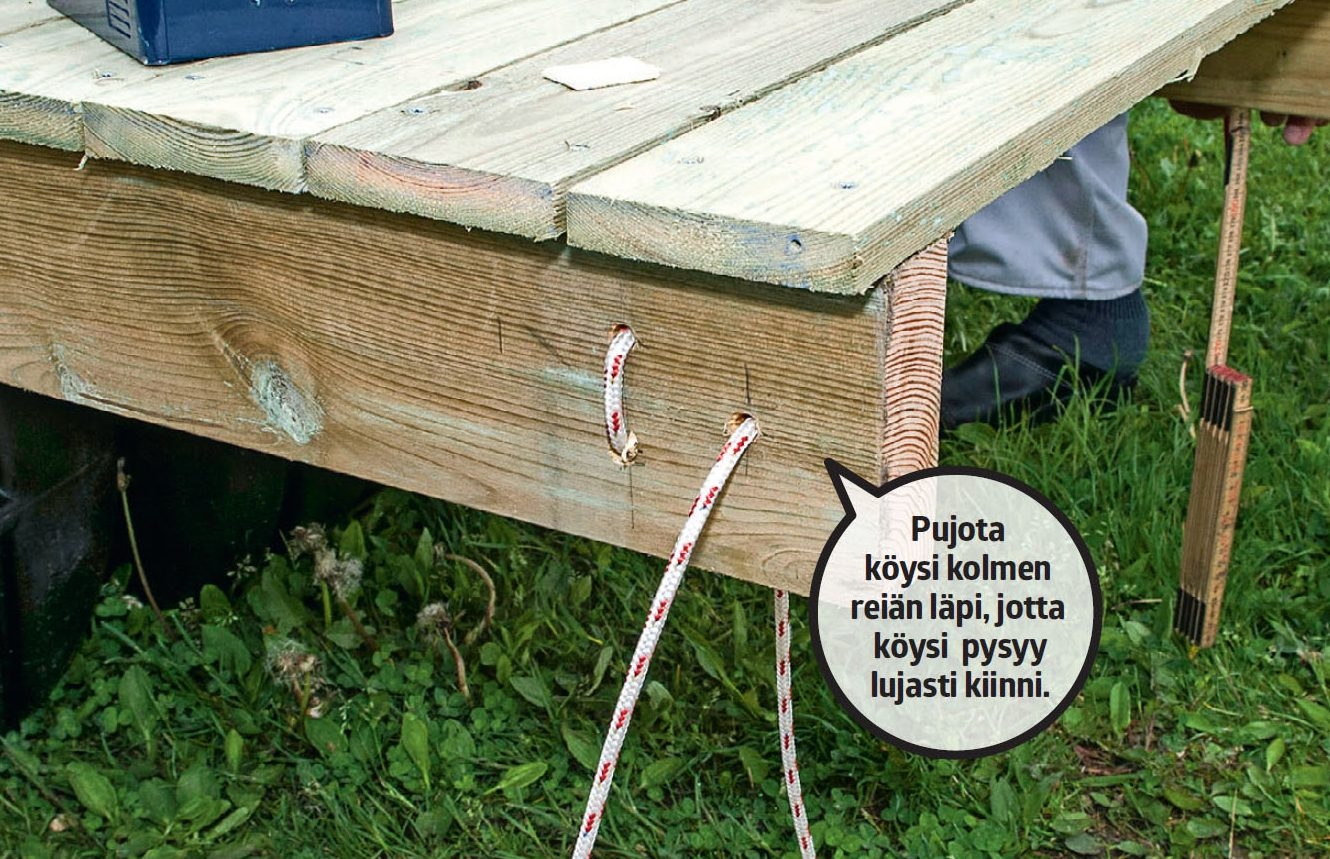

Poraa sillan molemmille puolille reiät runkolankkujen maanpuoleisiin päihin. Pujota reikien läpi köysi, jotta voit kiinnittää sillan rantaan.
Kokoaminen
Silta ja laituri liitetään toisiinsa koukkusaranoilla ja tapeilla. Siten rakenteet pysyvät kiinni toisissaan ja mukautuvat aaltojen liikkeisiin, veden pinnan korkeuteen ja ihmisten painoon.
Saranat kiinnitetään siltaan pitkillä pulteilla rungon läpi. Toinen sarana ruuvataan kokonaan kiinni vasta siinä vaiheessa, kun sekä silta että laituri ovat vedessä.

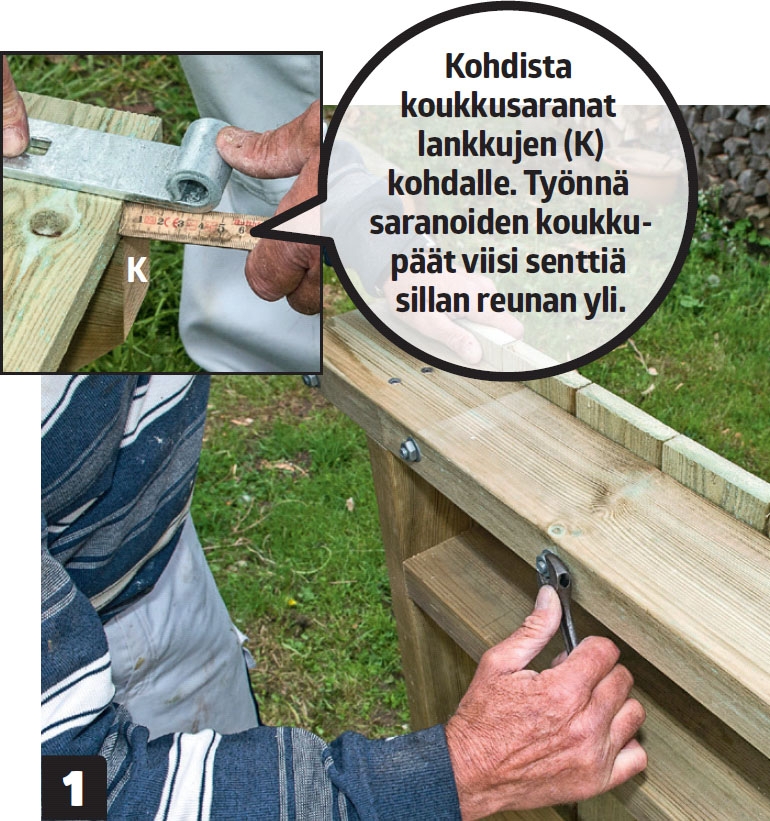

Kiinnitä toinen koukkusarana siltaan kolmella M8x160 millin galvanoidulla pultilla ja mutterilla. Poraa toiselle puolelle kolme reikää, mutta kiinnitä sarana tässä vaiheessa vasta yhdellä pultilla.
Kiinnitä ponttooni sillan alle nyöreillä. Ruuvaa nyörit kiinni runkoon 4x35 millin ruostumattomilla ruuveilla. Käytä välissä aluslevyjä.
Kiinnitä koukkusaranoiden tapit laituriin. Tappien pitää osoittaa laiturin keskelle, jotta laituri ei irtoa saranoiltaan.

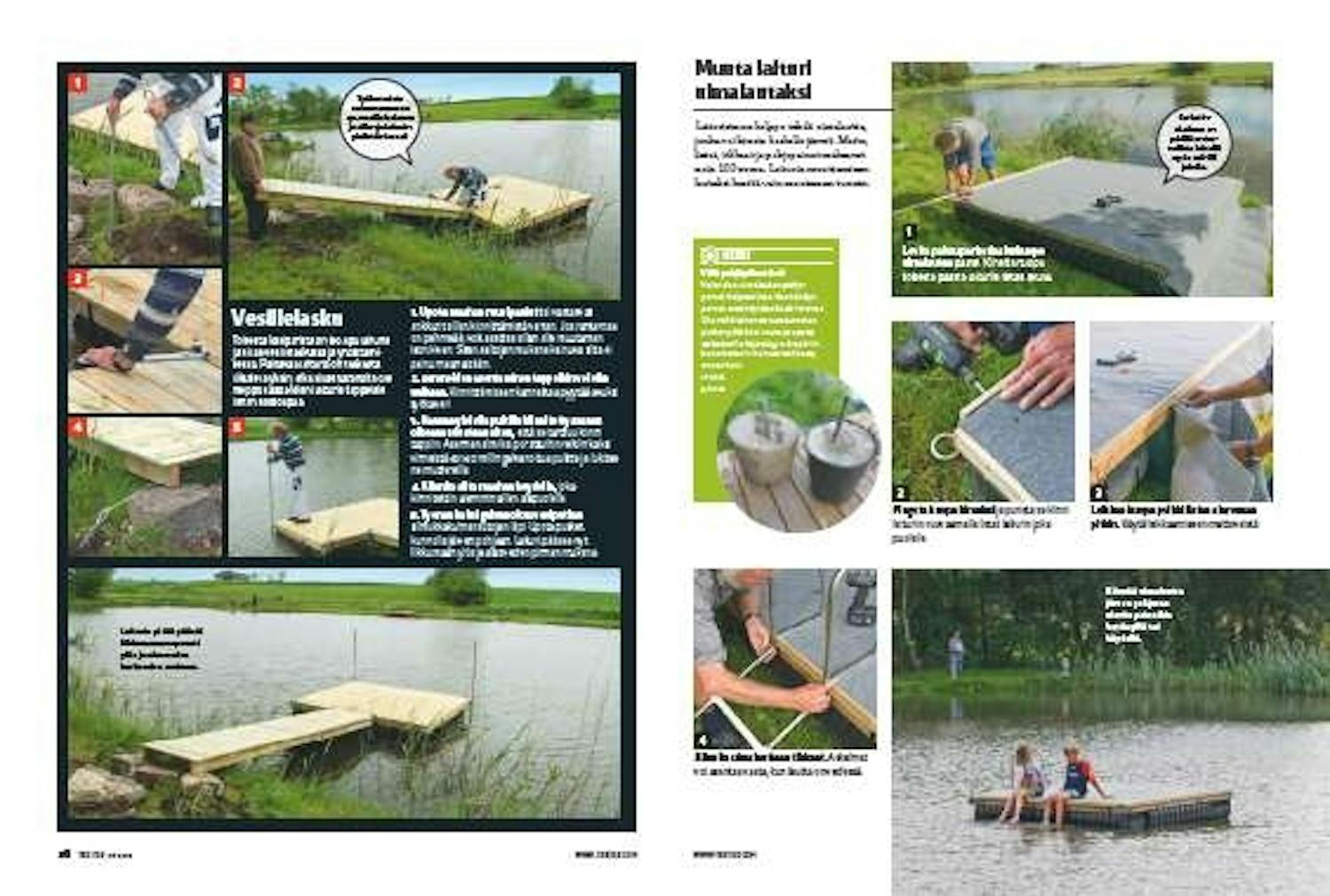

Vesillelasku

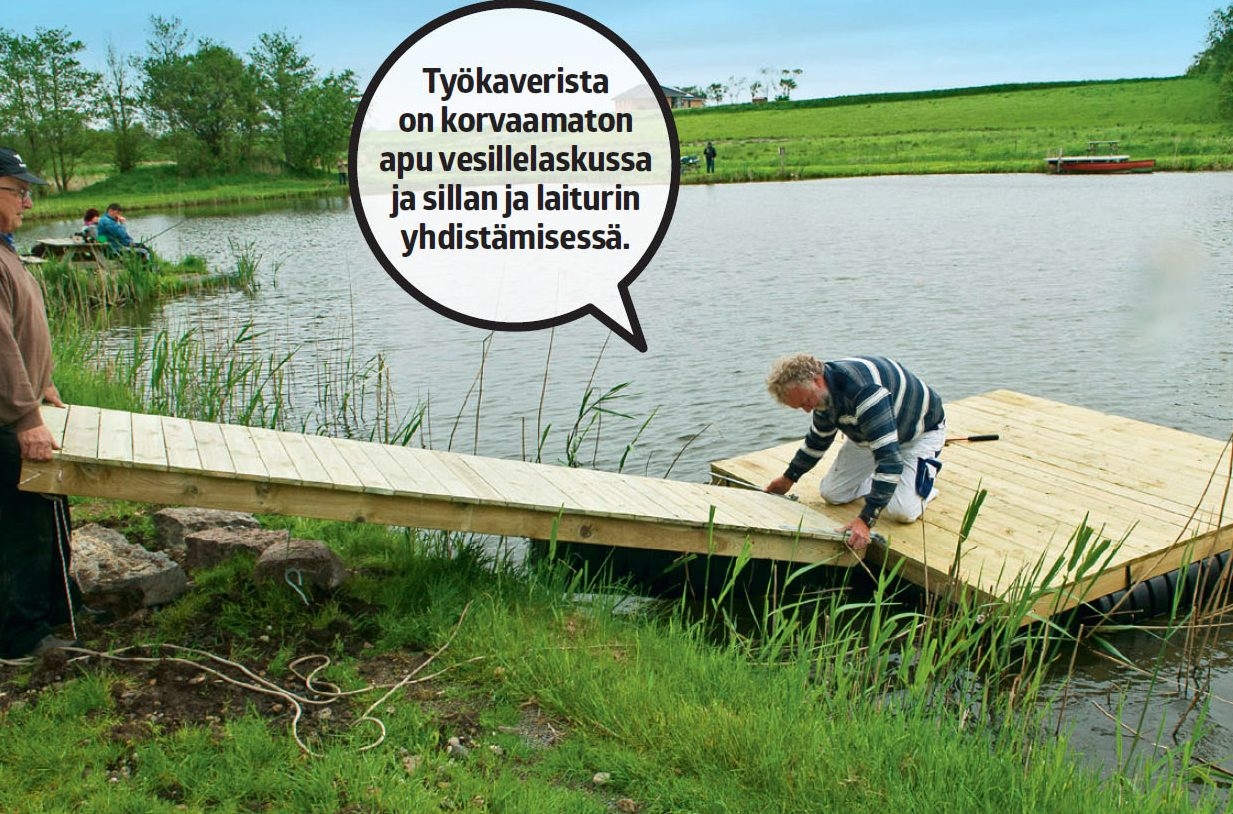

Toisesta käsiparista on iso apu laiturin ja sillan vesillelaskussa ja yhdistämi-sessä. Painavaa laituria on raskasta liikutella yksin, eikä sillan saranoita ole helppo saada kiinni laiturin tappeihin ilman nostoapua.

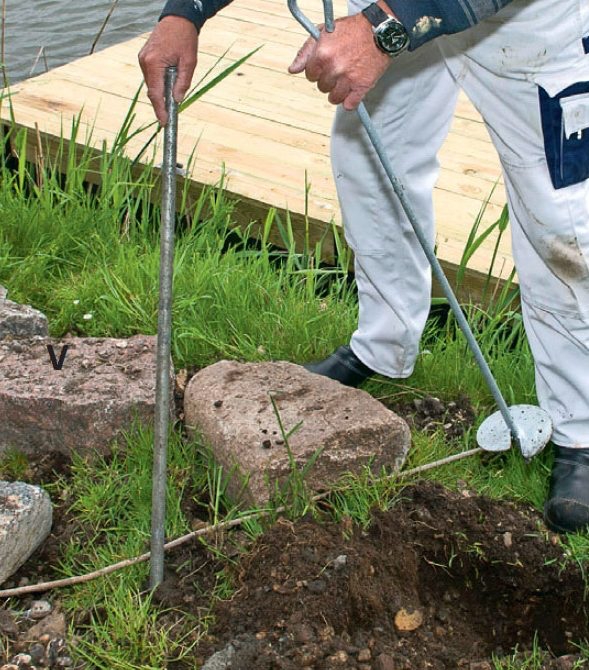

Upota maahan ruuvipaalut tai vastaavat ankkurit sillan kiinnittämistä varten. Jos rantamaa on pehmeää, voit asettaa sillan alle muutaman ison kiven. Siten aaltojen mukana keinuva silta ei painu maan sisään.
Saranoiden asentaminen tappeihin voi olla vaikeaa. Kiinnittämiseen kannattaa pyytää avuksi työkaveri.

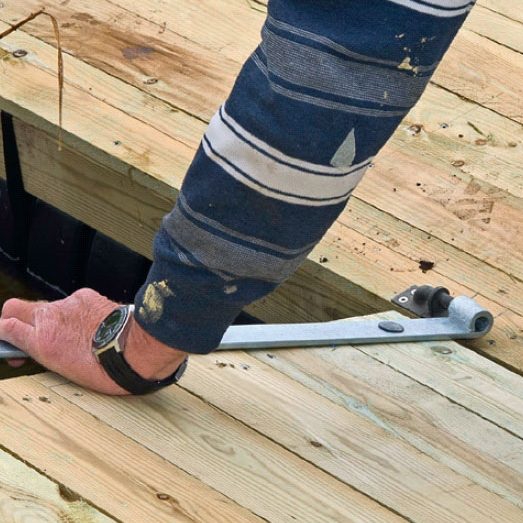

Käännä yhdellä pultilla kiinnitetty sarana oikeaan suuntaan siten, että se tarttuu kiinni tappiin. Asenna valmiiksi porattuihin reikiin kaksi viimeistä 8x160 millin galvanoitua pulttia ja lukitse ne muttereilla.

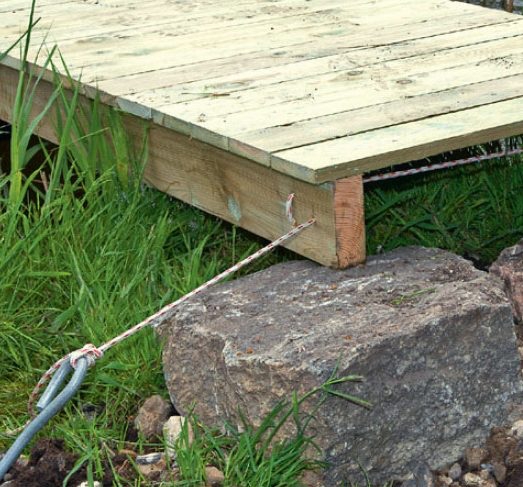

Kiinnitä silta maahan köydellä, joka kiinnitettiin aiemmin sillan alapuolelle.
Työnnä kaksi galvanoitua vesiputkea silmukka kulmarautojen läpi. Upota putket kunnolla järven pohjaan. Laituri pääsee nyt liikkumaan ylös ja alas veden pinnan mukana.
Muuta laituri uimalautaksi
Laiturista on helppo tehdä uimalautta, jonka voi hinata keskelle järveä. Matto, listat, tikkaat ja pohjapainot maksavat noin 100 euroa. Laiturin muuttaminen lautaksi kestää vain muutaman tunnin.

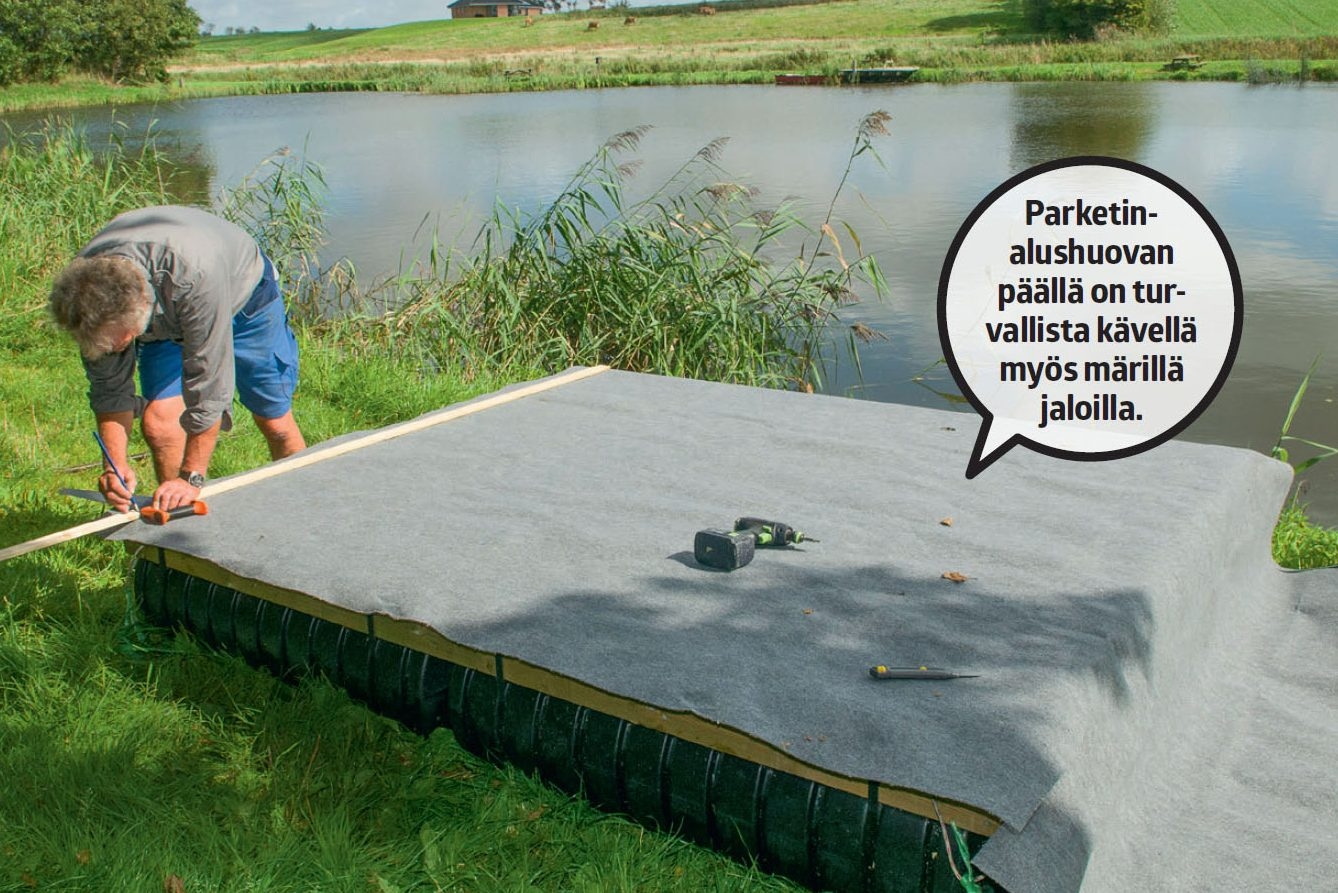

Levitä paksu parketinalushuopa uimalautan päälle. Kiinnitä huopa toisesta päästä laituriin listan avulla.

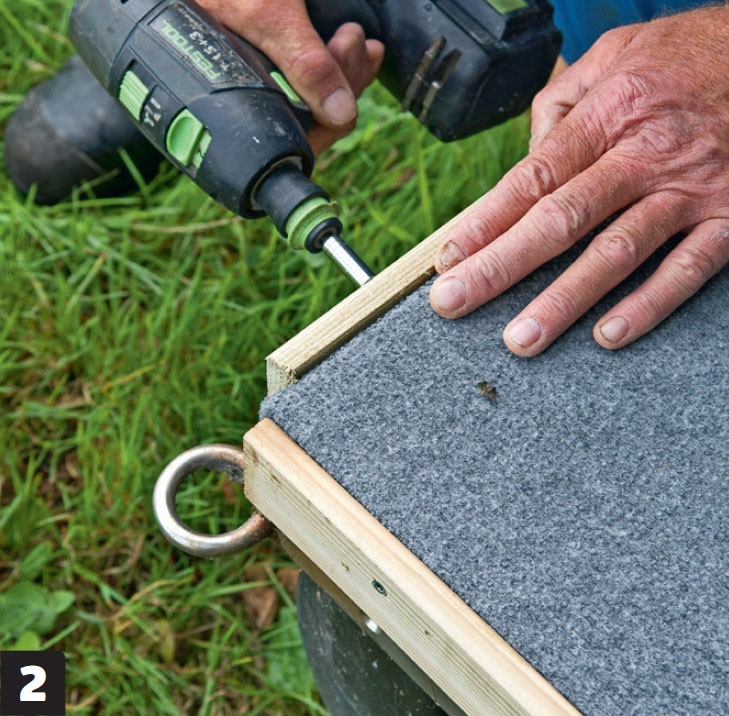

Pingota huopa kireäksi ja purista se kiinni laituriin ruuvaamalla listat laiturin joka puolelle.

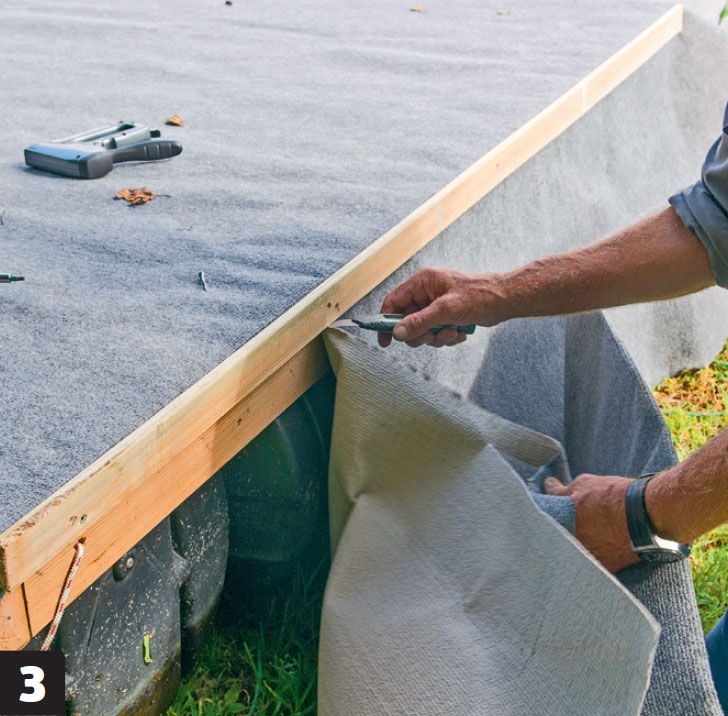

Leikkaa huopa poikki listan alareunaa pitkin. Käytä leikkaamiseen mattoveistä.

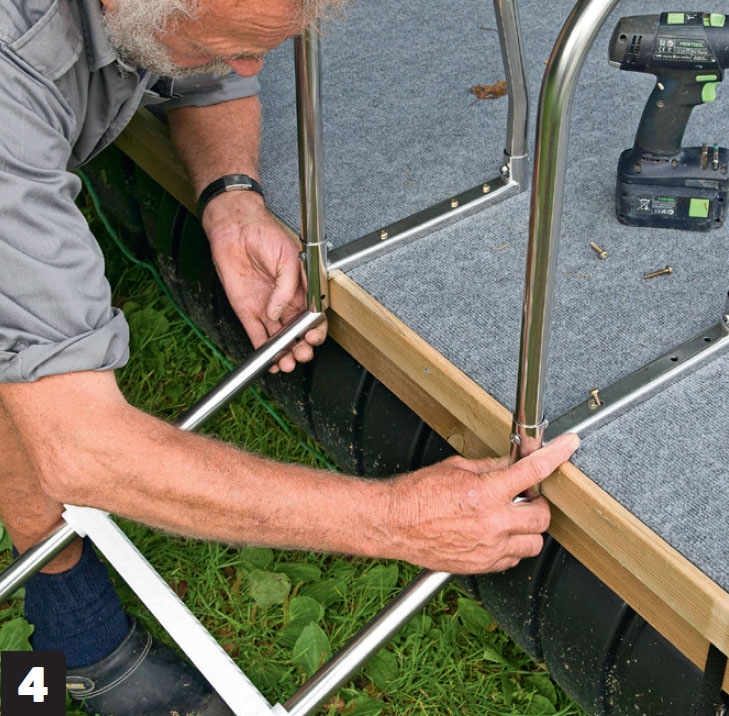

Kiinnitä uimalauttaan tikkaat. Askelmat voi asentaa vasta, kun lautta on vedessä.
Materiaalit
45x95 mm kestopuulankkua:
- 2 kpl (A) á 248 cm
- 3 kpl (B1, B2 ja B3) á 201,5 cm
- 4 kpl (C1 ja C2) á 117,3 cm
- 4 kpl (D) á 31,5 cm
- 2 kpl (E) á 138 cm
- 3 kpl (F) á 66 cm
- 2 kpl (G) á 120 cm
19x100 mm kestopuulautaa:
- 24 kpl (H) á 248 cm
- 29 kpl (J) á 80 cm
45x120 kestopuulankkua:
- 2 kpl (K) 300 cm
38x76 mm kestopuurimaa:
(halkaistaan itse)
- 2 kpl (L) á 138 cm
Lisäksi
- Ruostumattomia ruuveja 6x120 mm
- Ruostumattomia ruuveja 4x35 mm
- Ruostumattomia ruuveja, 4x40 mm
- 6 kulmarautaa, galvanoituja
- 7 ponttoonia
- 2 silmukkakulmarautaa
- 2 galvanoitua koukkusaranaa ja tappia
- 2 galvanoitua rautaputkea á 4 m
- 2 kierrepaalua tms.
- 6 galvanoitua M8x160 mm pulttia ja niihin sopivat mutterit
- 14 kiinnitysnyöriä
- 28 galvanoitua aluslevyä, 5,3x15 mm
- Köyttä, 9 mm
Vie aikaa
Rakentaminen sujuu päivässä sen jälkeen, kun kaikki materiaalit on hankittu valmiiksi.
Hinta
Noin 1 000 euroa. Ponttoonit maksavat yli puolet koko laiturin hinnasta. Halvemmilla kellukkeilla voi säästää rahaa.
Vaikeusaste
Laiturin rakentaminen on iso urakka, mutta työ on yksinkertaista ja siihen on helppo tarttua.

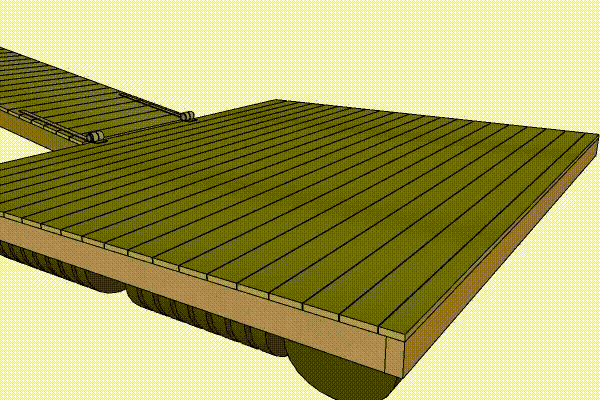

Piirustus
3D-malli
Video
Vinkit & niksit

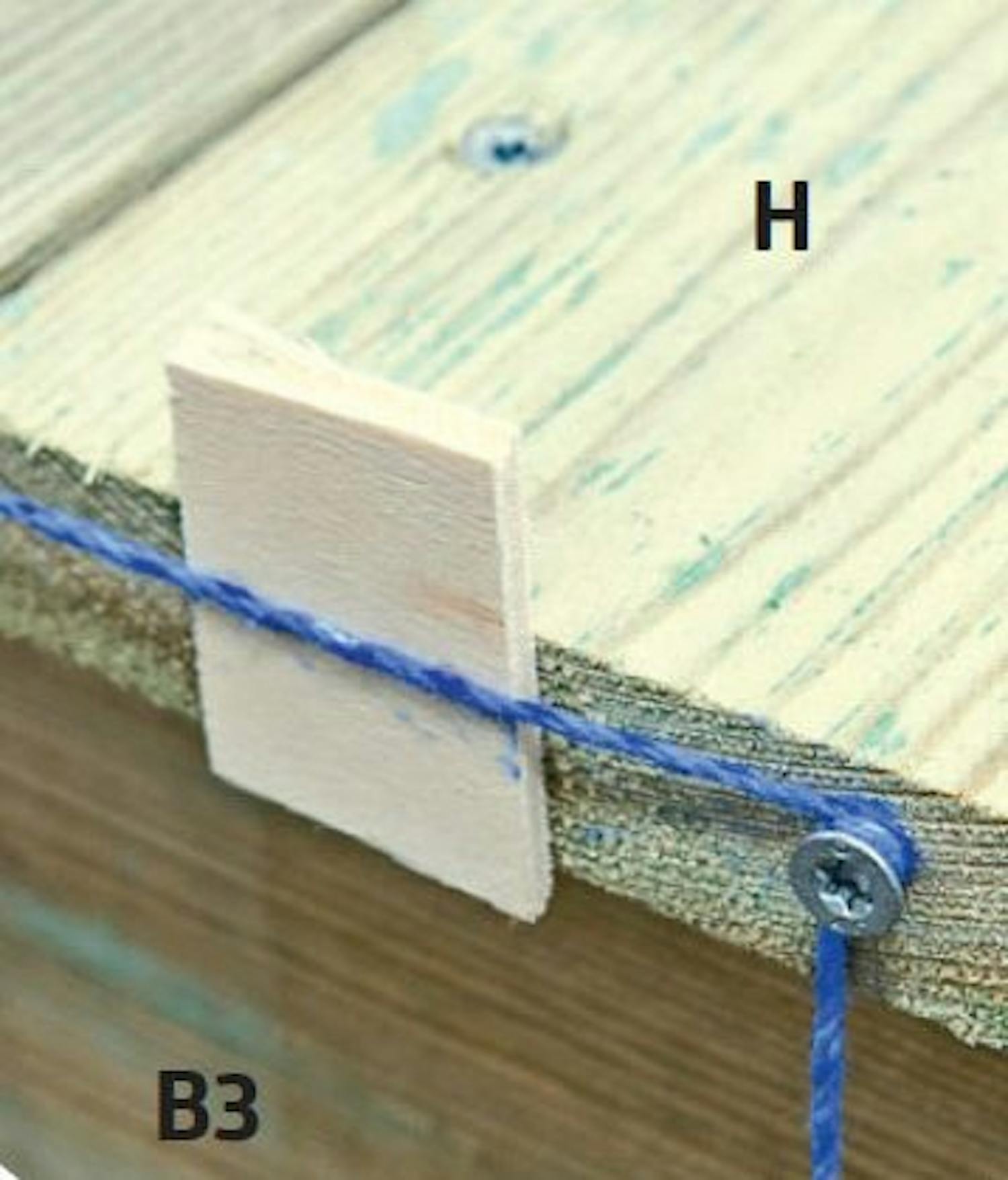

Tilaa linjalangan alle Liian pitkälle työnnetty lauta siirtää linjalangan helposti väärään paikkaan, jos lanka on kiinni lautojen päissä. Silloin laiturin kannesta tulee vino. Työnnä linjalanka irti laudoista pienillä puu kapuloilla tai kiedo lanka ruuvin kantaan ja mittaa etäisyys langasta lautoi-hin.

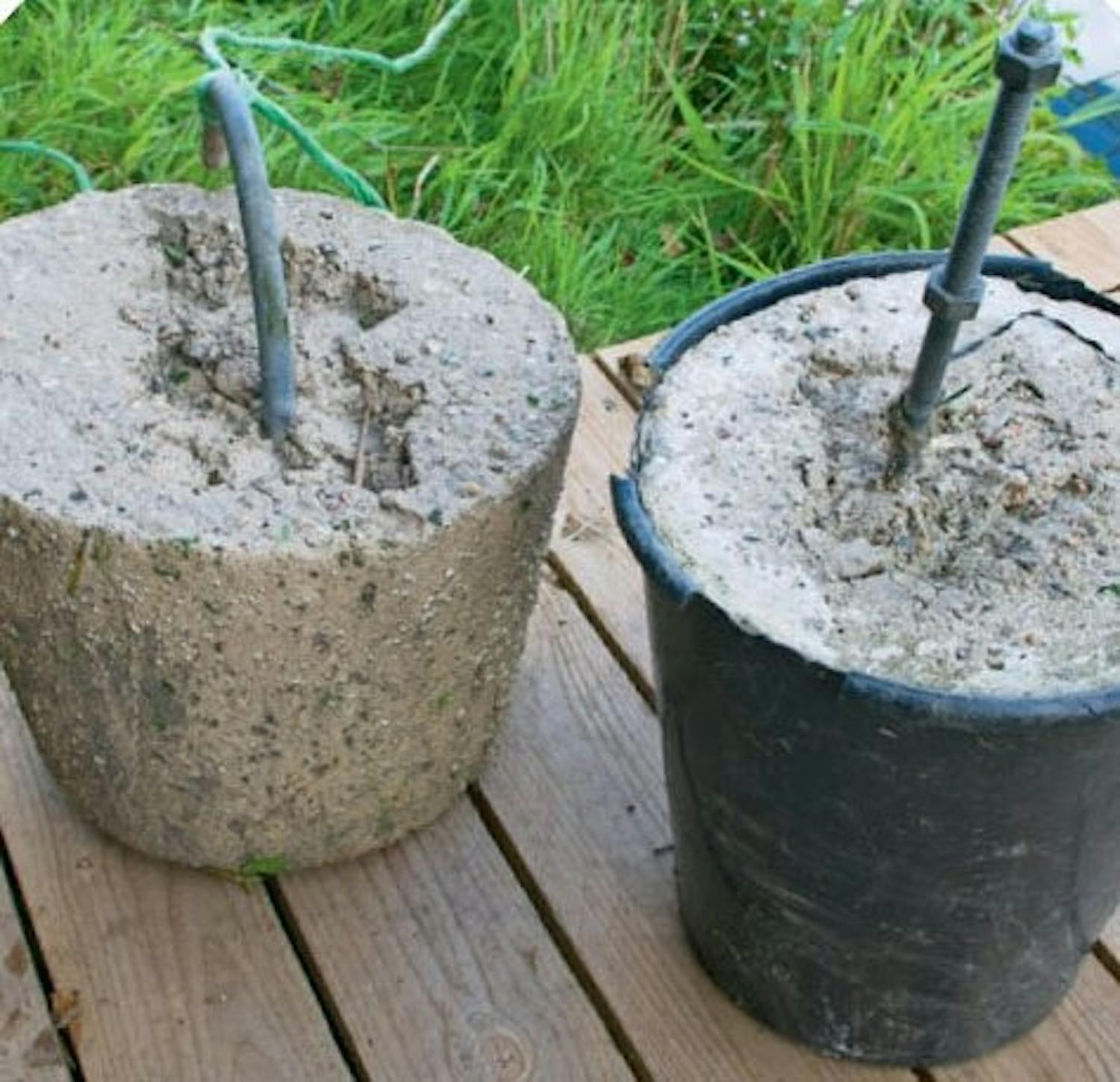

Vala pohjapainot itse Voit valaa uimalautan pohja-painot helposti itse. Itse tehdyt painot ovat käytännössä ilmaiset. Ota mikä tahansa ruostumaton putkenpätkä tai rauta ja upota se betonilla täytettyyn ämpäriin. Anna betonin kuivua rauhassa, ennen kuin irrotat painot.

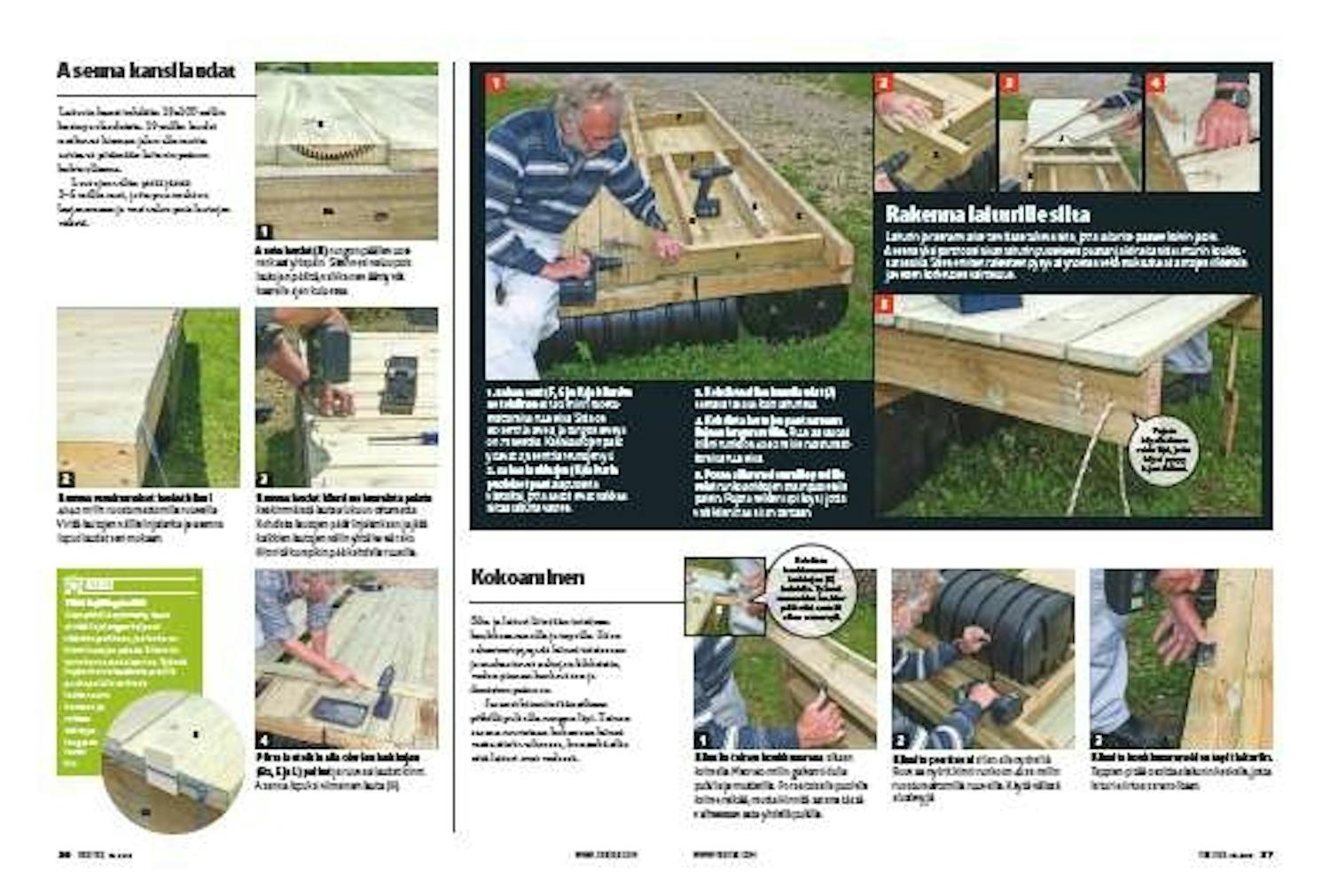

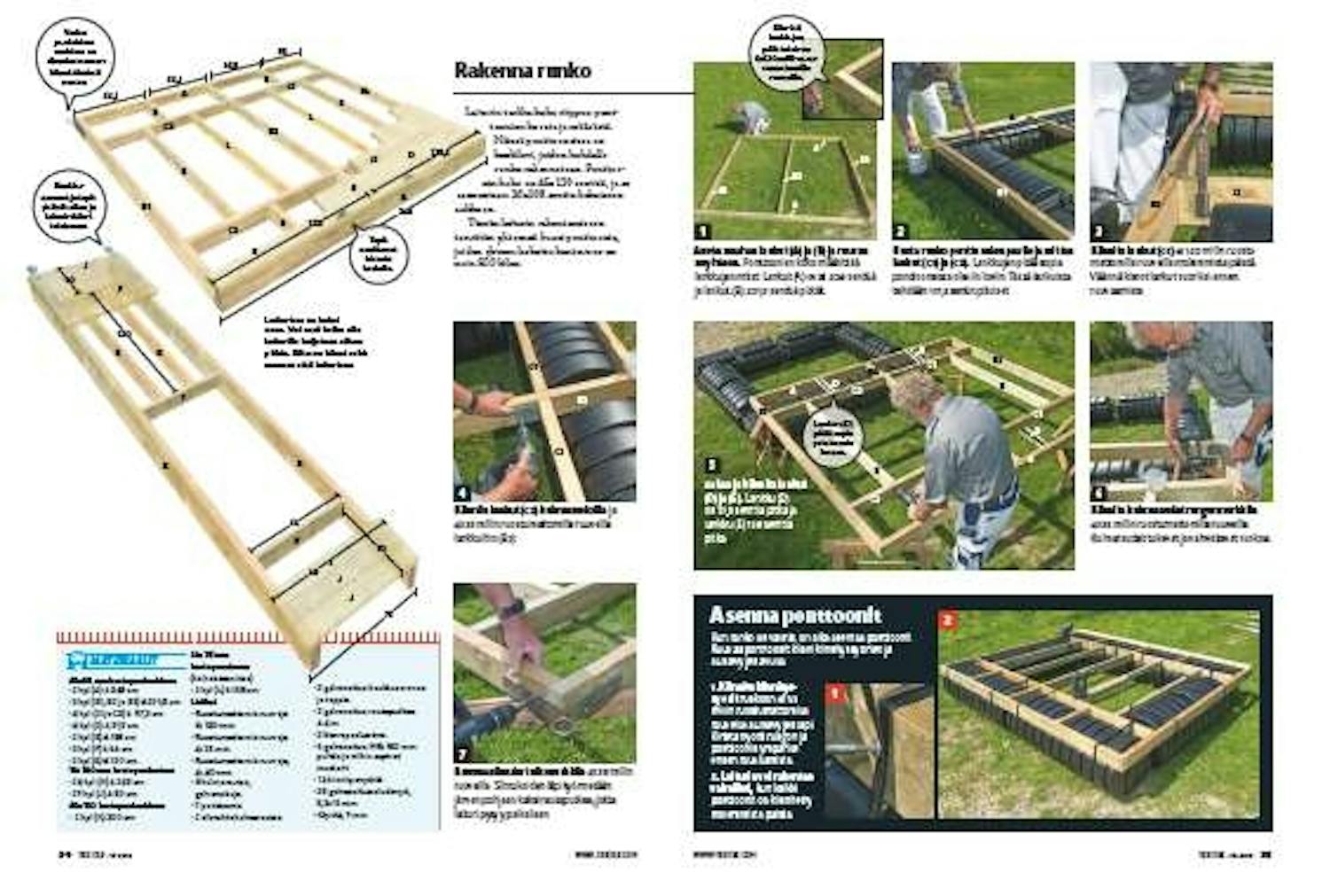

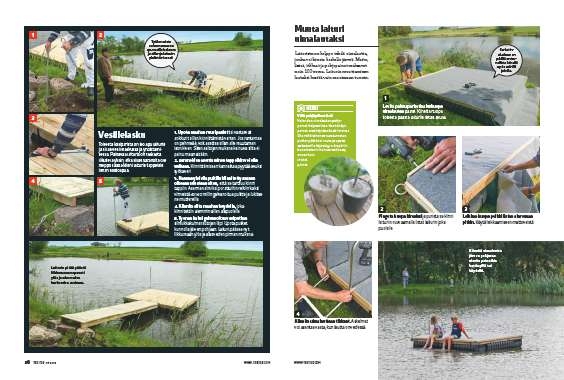

Lehtiversio
