Johdanto
Ohjeet
01
Laatikko
9
Vaihe

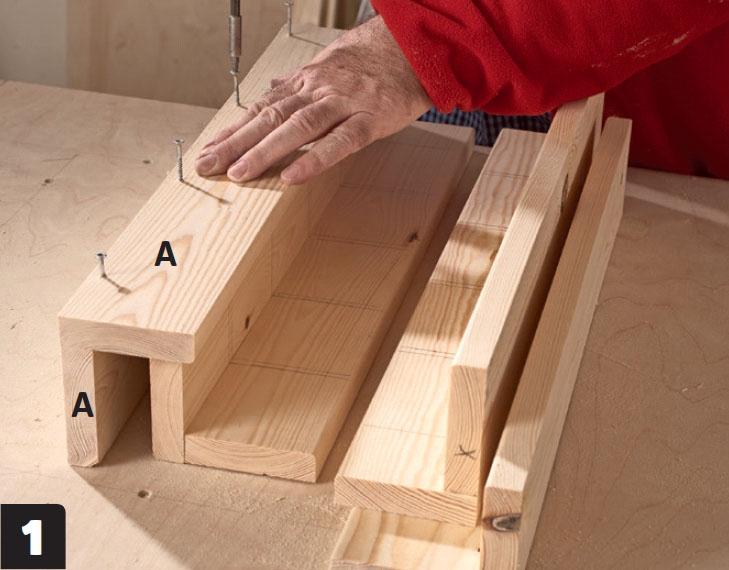

Halkaise nurkkalaudat (A) 70 millin levyisiksi ja katkaise ne oikeaan mittaan. Kokoa jokainen nurkka yhteen neljällä 4x40 millin ruuvilla.

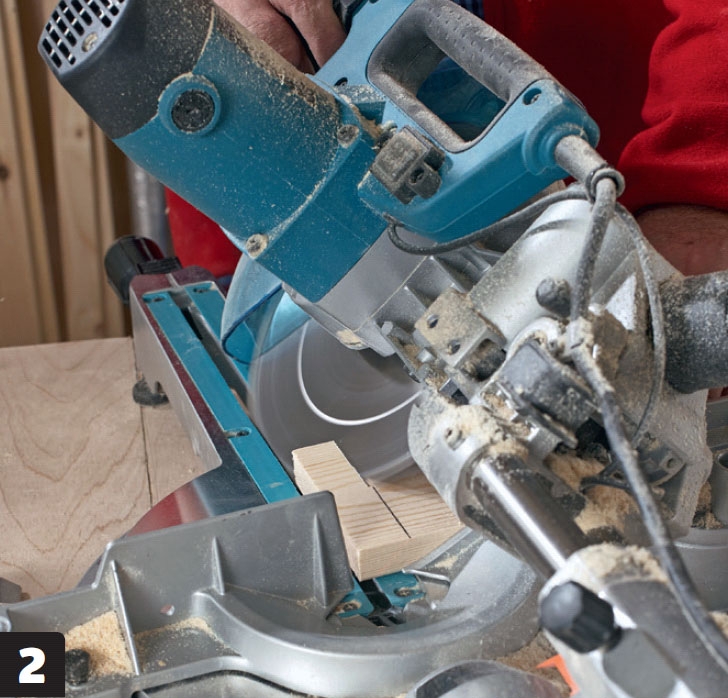

Käännä jiirisirkkeli 45 asteen kulmaan ja katkaise laudat (B ja C). Laudat katkaistaan viistosti sisäpuolelta, joten laudan sisä mitat ovat 58 ja 118 senttiä.

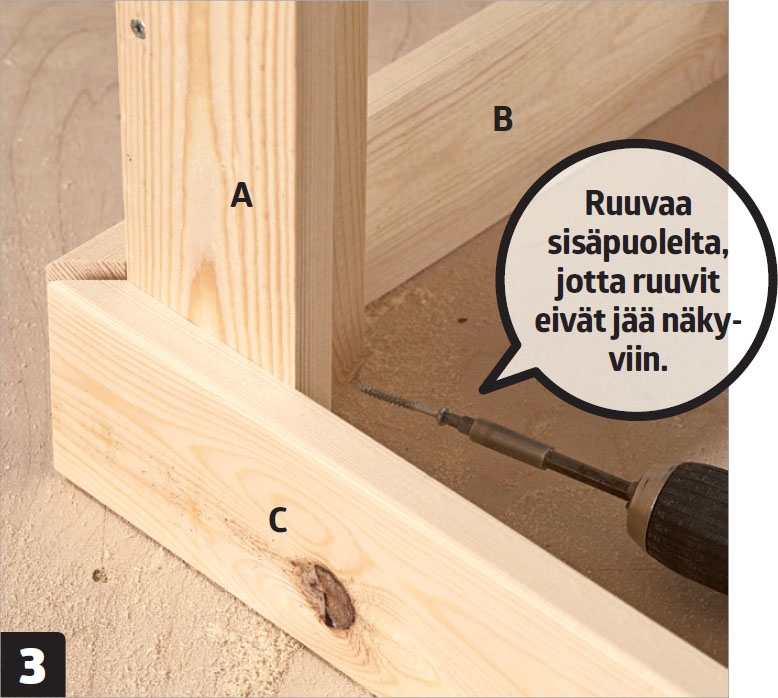

Aloita laatikon rakentaminen alhaalta. Kiinnitä laudat nurkkiin (A) 4x35 millin ruuveilla. Yhdistä sivulaudat (B) ja pääty-laudat (C) tiiviisti toisiaan vasten.

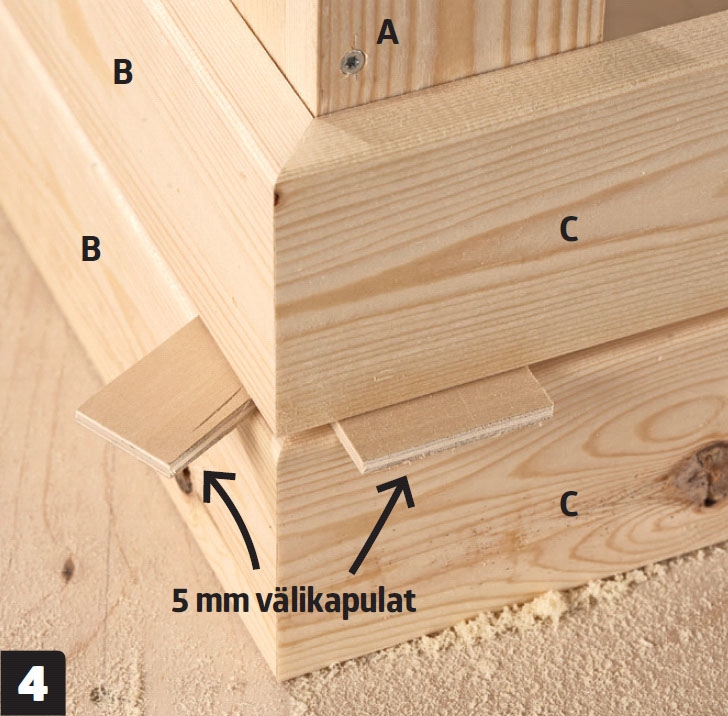

Kiinnitä laudat kerroksittain, kunnes laatikossa on viisi kokonaista kerrosta. Jätä lautojen väliin viiden millin raot. Raot on helpointa pitää tasaisina välikapuloilla.

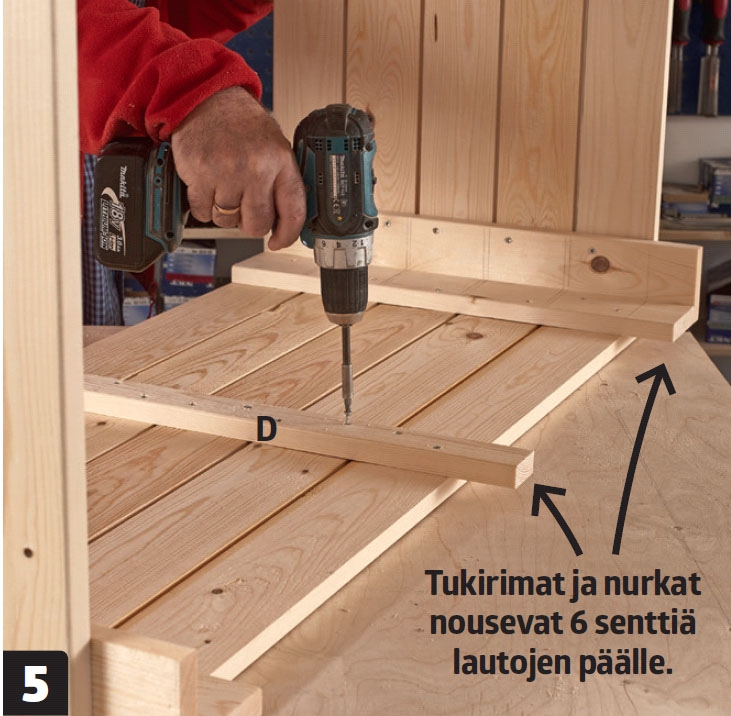

Ruuvaa reunojen puoliväliin tukirimat (D). Tukiriman paksuudella ei ole suurta merkitystä. Tässä on käytetty hieman ohuempaa rimaa kuin ohjeessa.

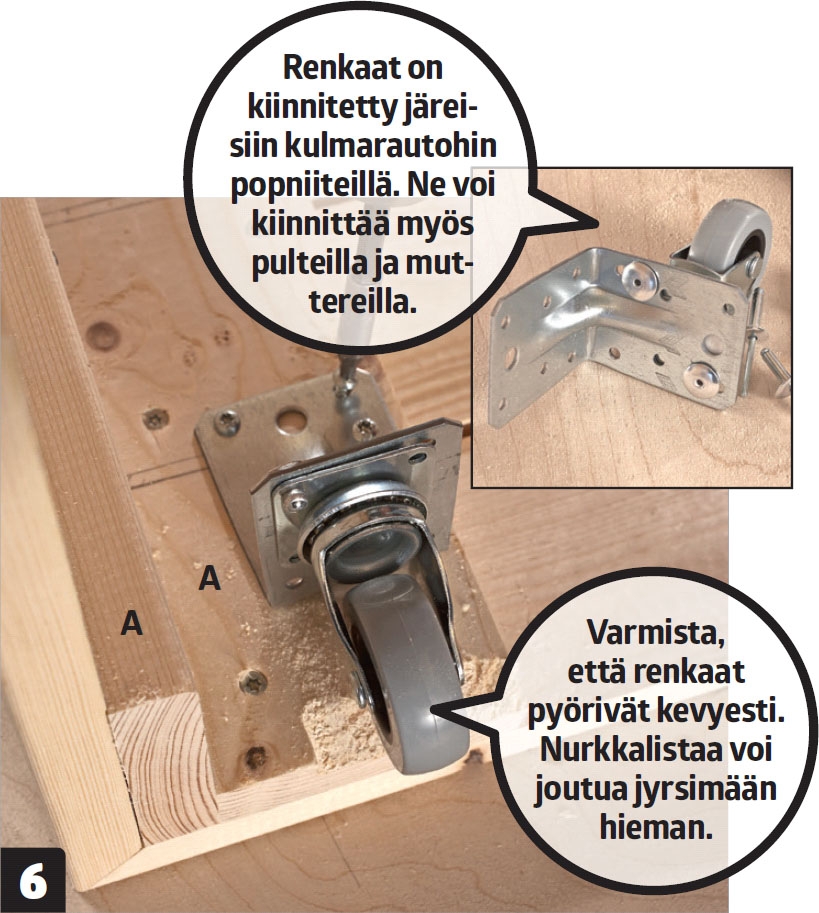

Asenna laatikon alle renkaat. Ruuvaa kulmaraudat kiinni nurkkalistoihin (A). Asenna kulmaraudat siten, että renkaat ulottuvat kaksi senttiä kohopenkin alle.

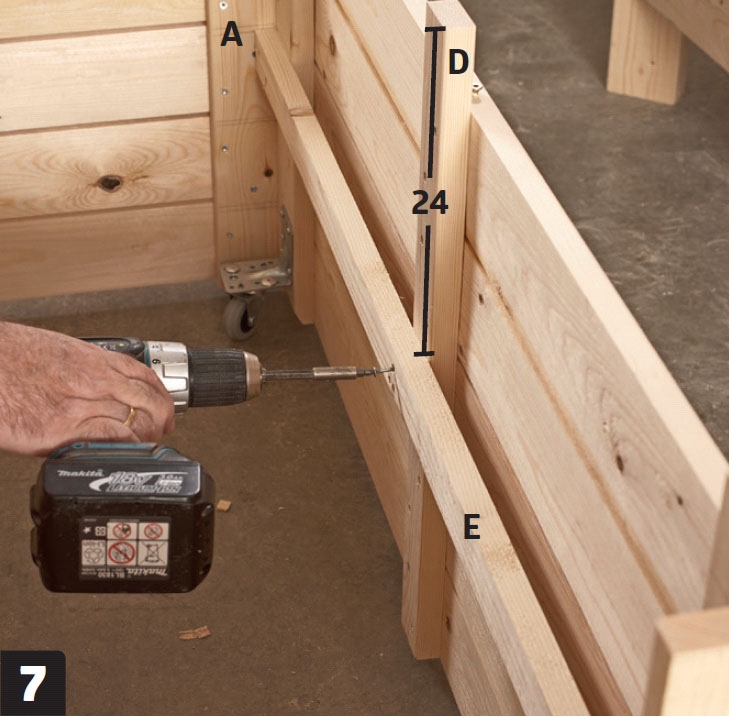

Kiinnitä viimeiset rimat (E) pohjalautojen (F) tueksi. Kiinnitä rimat nurkkalautoihin (A) ja keskitukiin (D) 4x40 millin ruuveilla. Tukirimojen (E) yläpinnan pitää olla 24 senttiä A:n ja D:n pinnan alapuolella.

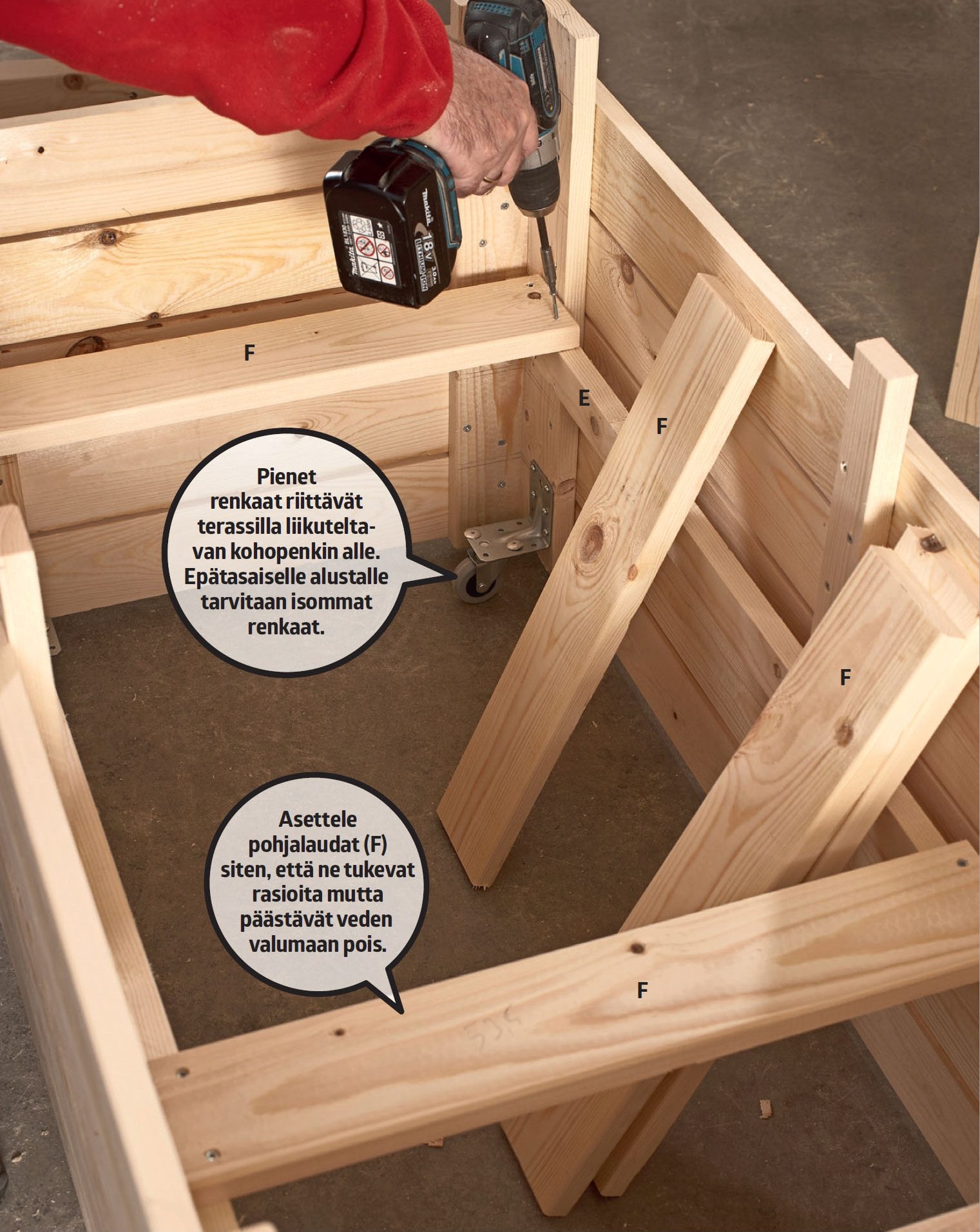

Kiinnitä pohjalaudat (F) tukirimoihin (E) 4x40 millin ruuveilla.

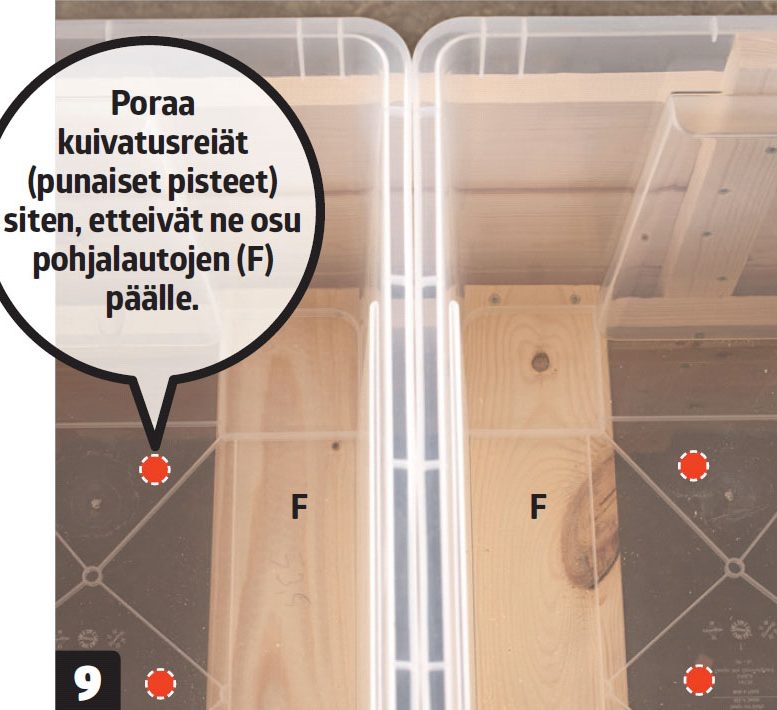

Pohjalautojen (F) on tarkoitus tukea laatikoiden molemmat reunat. Poraa laatikoiden kuivatusreiät lautojen väliin, jotta vesi ei jää lautojen päälle.
02
Reunus
6
Vaihe

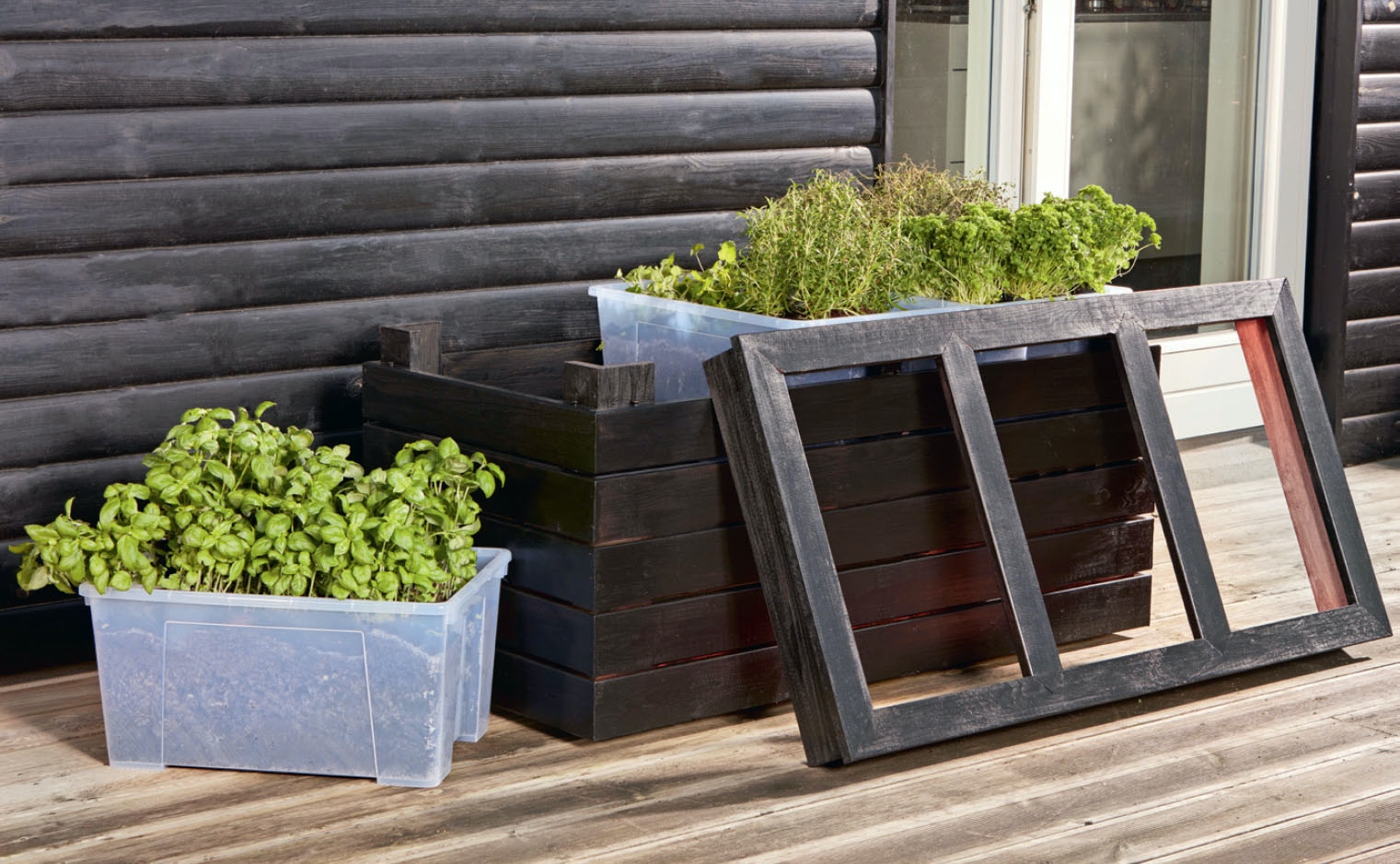

Muovirasiat on käytännöllisiä, mutta eivät erityisen kauniita, joten ne kannattaa piilottaa irrotettavan reunuksen ja peitelautojen alle.
Reunuksen peitelaudat tehdään 70 millin levyisiksi halkaistuista laudoista. Laudat ulottuvat 1,4 senttiä istutuslaatikon reunojen ulkopuolelle ja yli neljä senttiä muovirasioiden päälle.
Istutuslaatikon päälle rakennettava peitereunus koostuu rimoista G ja H, ja se jaetaan kolmeen yhtä suureen osaan rimoilla J.

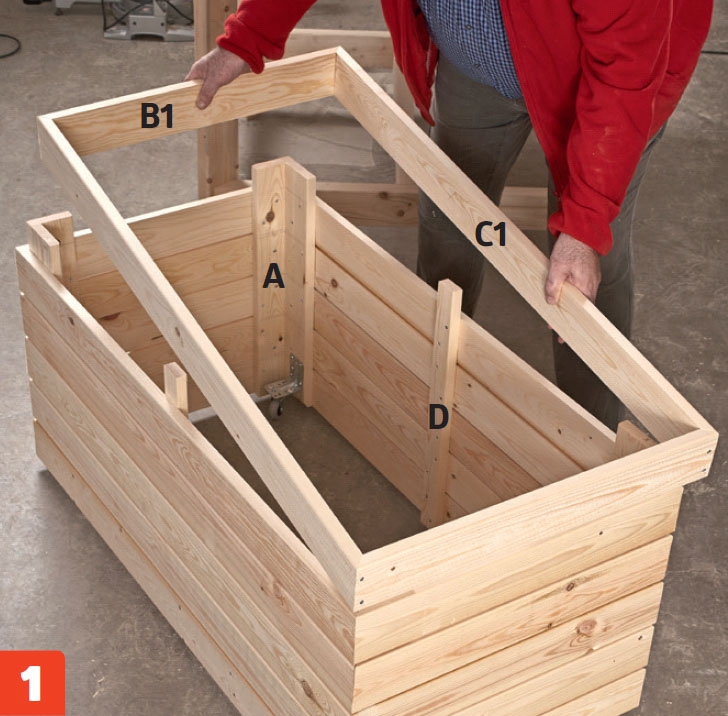

Ylin lautakerros (B1 ja C1) rakennetaan samaan tapaan kuin alemmat. Lautojen sisämitat ovat 2 milliä alempia kerroksia pitemmät, jotta reunus on helppo nostaa nurkkalistojen (A) ja keskitukien (D) yli.

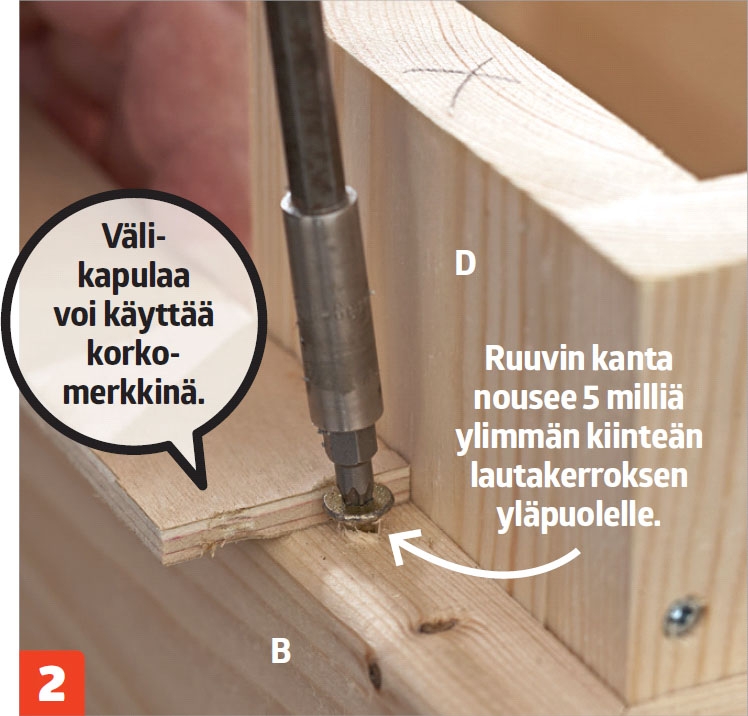

Laske irtoreunus ruuvien varaan, jotta reunuksen ja alemman laudan väliin jää yhtä leveä rako kuin alemmissa kerroksissa. Kiinnitä joka nurkkaan kaksi ruuvia sekä yksi ruuvi kummankin keskituen kohdalle.

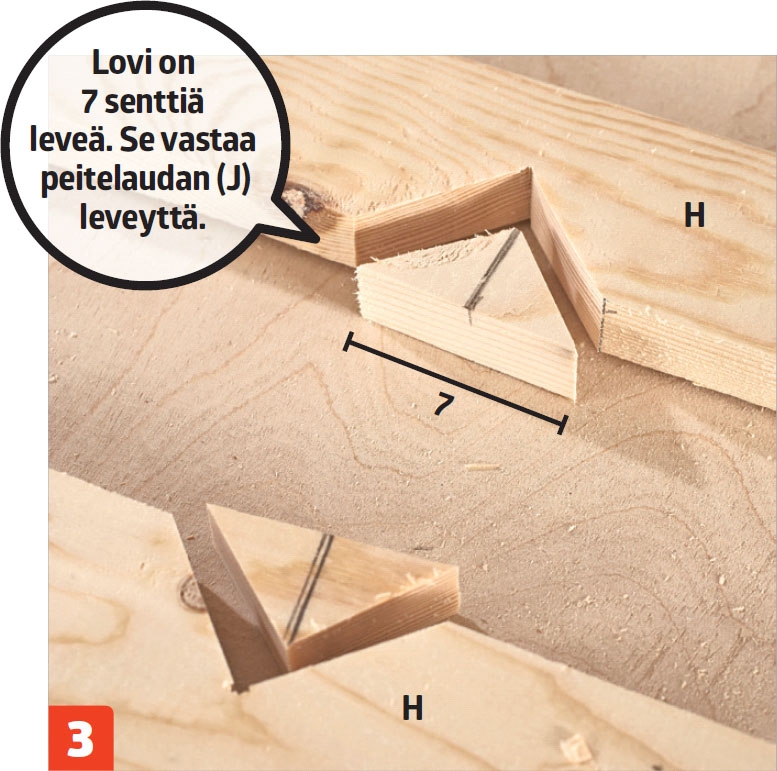

Sahaa reunuksen peitelaudat (G ja H) oikean mittaisiksi 45 asteen kulmassa. Jaa pitkät sivut (H) kolmeen osaan siten, että peitelistat (J) osuvat muovirasioiden reuno-jen kohdalle. Sahaa keskilistojen kohdalle lovet 45 asteen kulmassa.

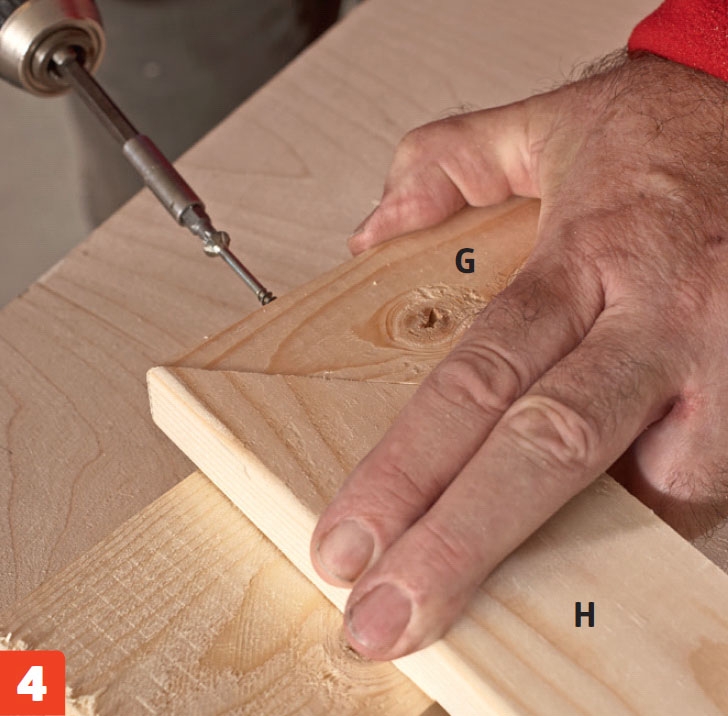

Kokoa peitelistat nurkista 4x70 millin ruuveilla. Ruuvaa jokaiseen liitokseen kaksi ruuvia, yksi kummaltakin puolelta.

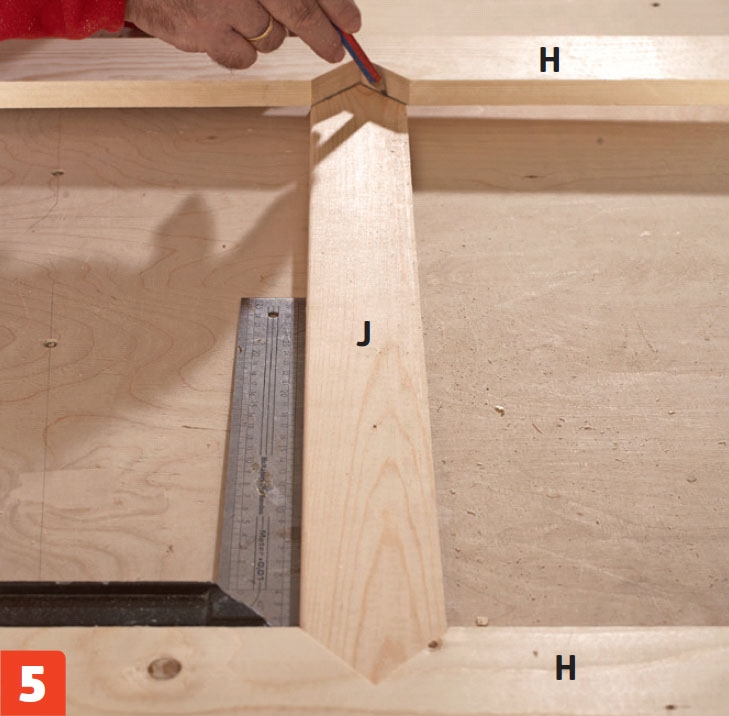

Teroita peitelistat (J) ja paina ne loviinsa. Piirrä listan toiseen päähän merkit reuna-listan (H) loven pohjaa vasten ja sahaa toinenkin pää teräväksi.

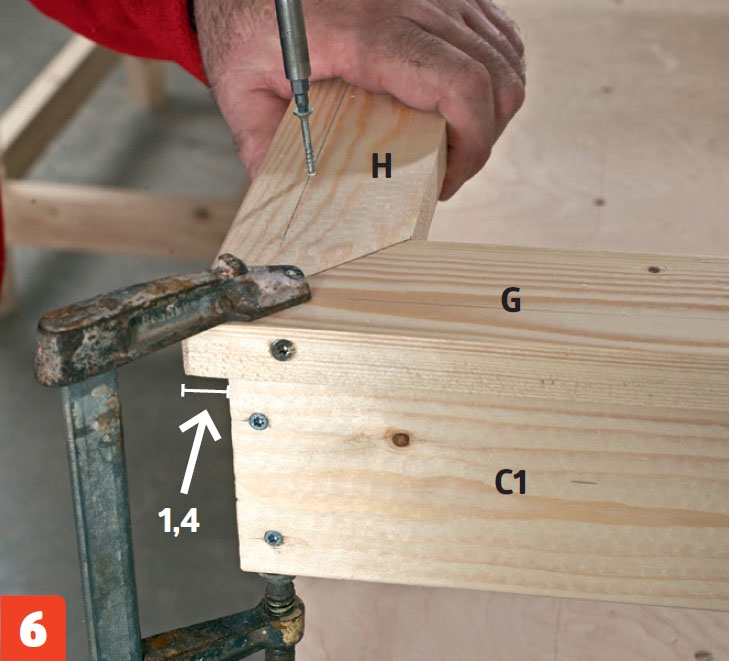

Kiinnitä reunus istutuslaatikkoon 4x40 millin ruuveilla. Tarkista, että reunus ulottuu 1,4 senttiä istutuslaatikon reunojen yli.

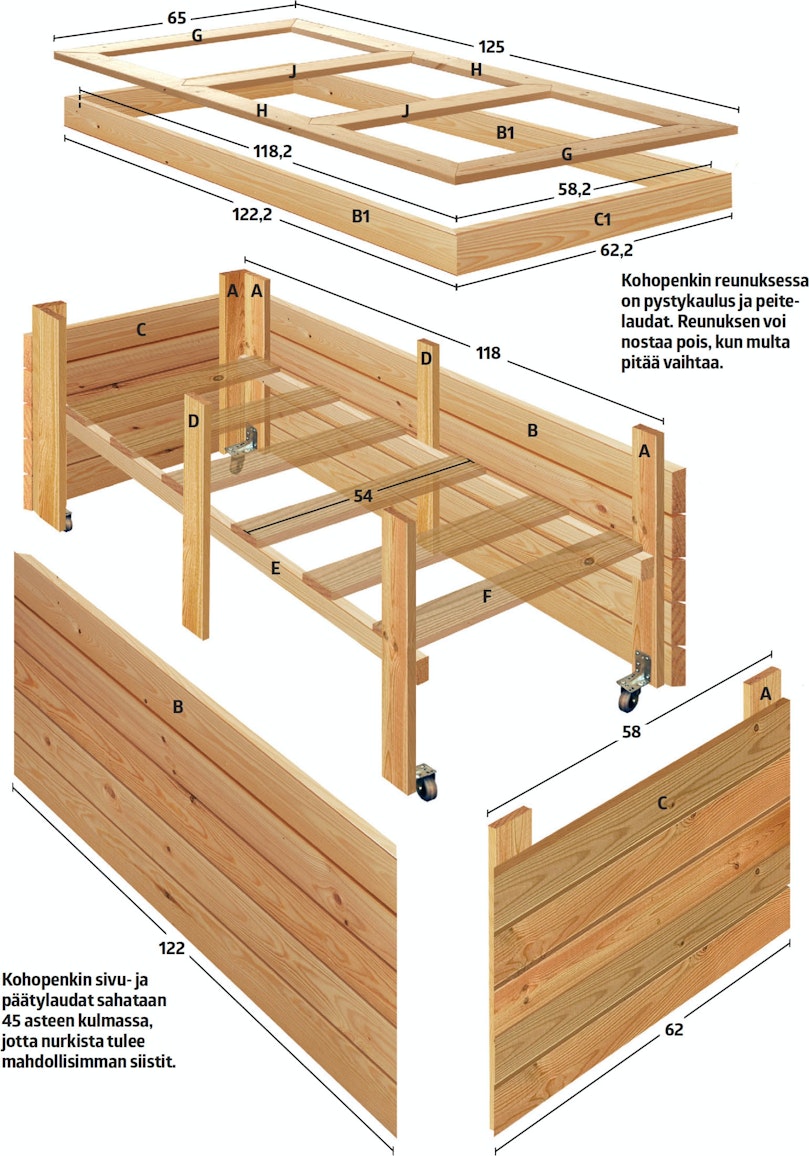

Materiaalit
20x95 mm höylättyä lautaa:
- 10 sivulautaa (B) á 122* cm
- 2 sivulautaa (B1) á 122,2* cm
- 10 päätylautaa (C) á 62* cm
- 2 päätylautaa (C1) á 62,2* cm
- 6 pohjalautaa (F) á 54 cm
*Mitat ovat ulkomittoja. Sahaa laudat 45 asteen kulmassa.
20x45 mm rimaa:
- 2 pystytukea (D) á 56 cm
- 2 vaakatukea (E) á 114 cm
20x70 mm lautaa: (halkaistua)
- 8 nurkkalautaa (A) á 56 cm
- 2 peitelautaa (G) á 65 cm
- 2 peitelautaa (H) á 125 cm
- 2 peitelautaa (J) á 62 cm
Lisäksi:
- 3 muovilaatikkoa (”Samla”, Ikea)
- 4 rengasta (”Rill”, Ikea)
- 4 kulmarautaa
- Ruuveja (4x40, 4x35, 4x70 mm)
Erikoistyökalut
- Jiirisirkkeli
- Halkaisusirkkeli
Vie aikaa
Päivän.
Hinta
Noin 60 euroa.
Vaikeusaste
Projektin haasteet liittyvät tarkkaan mittaamiseen ja vinoihin sahauksiin.
Piirustus
3D-malli
Video
Vinkit & niksit

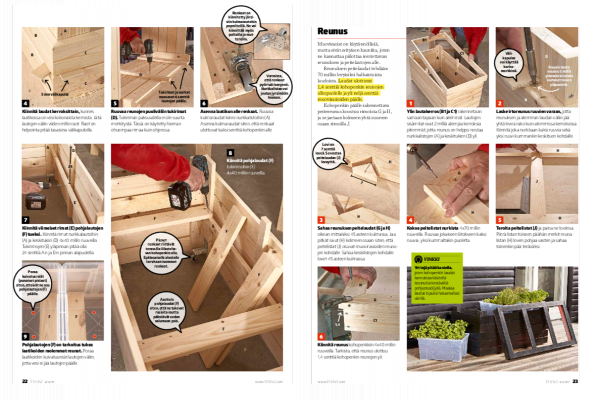

Lehtiversio
Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
