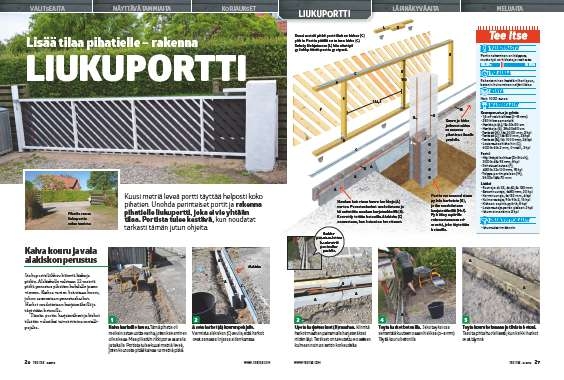

Johdanto
Ohjeet
01
Kaiva kouru ja vala alakiskon perustus
5
Vaihe
Liukuportti liikkuu käteviä kiskoja pitkin. Alakiskolle valetaan 12 metriä pitkä perustus pihatien kohdalle ja sen viereen. Kiskoa varten kaivetaan kouru, johon asennetaan perustus harkot. Harkot raudoitetaan harja teräksillä ja täytetään betonilla.
Tämän portin harjateräkset ja kiskot tilattiin valmiiksi taivutettuina metalli-pajalta.
Kaiva harkoille kouru. Tämä pihatie oli melkein sata vuotta vanha, joten kaivaminen oli vaikeaa. Maa piikattiin rikki poravasaralla ja taltalla. Portista tulee kuusi metriä leveä, joten kourusta pitää kaivaa 12 metriä pitkä.

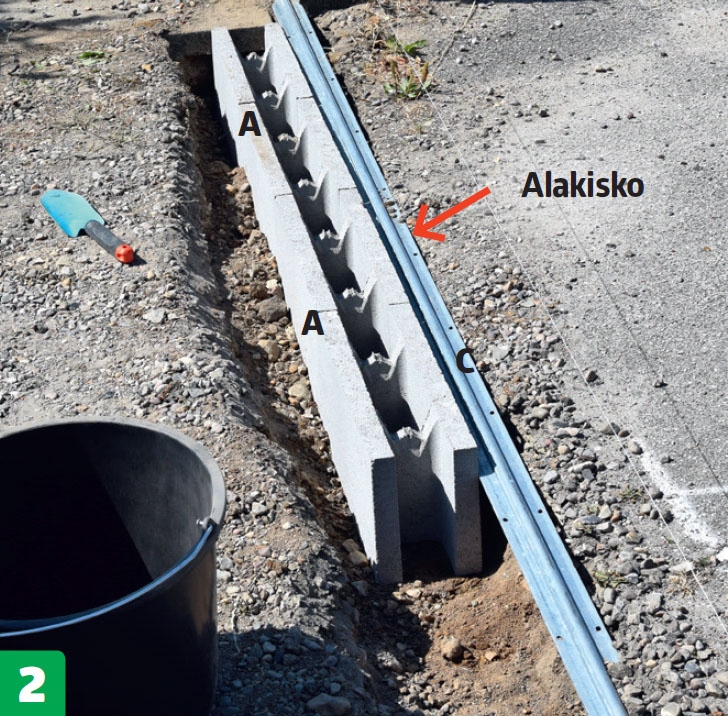

Aseta harkot (A) kourun pohjalle. Varmista alakiskon (C) avulla, että harkot ovat samassa linjassa aidan kanssa.

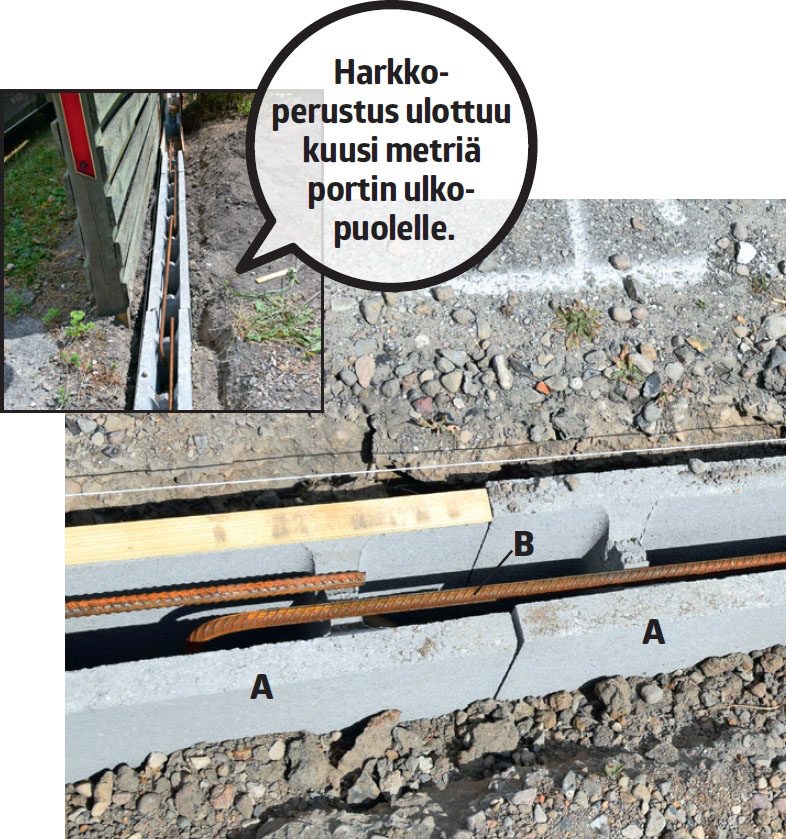

Upota harjateräkset (B) maahan. Kiinnitä harkot maahan painamalla harja teräkset niiden läpi. Teräkset on taivutettu 90 asteen kulmaan noin 25 sentin korkeudelta.

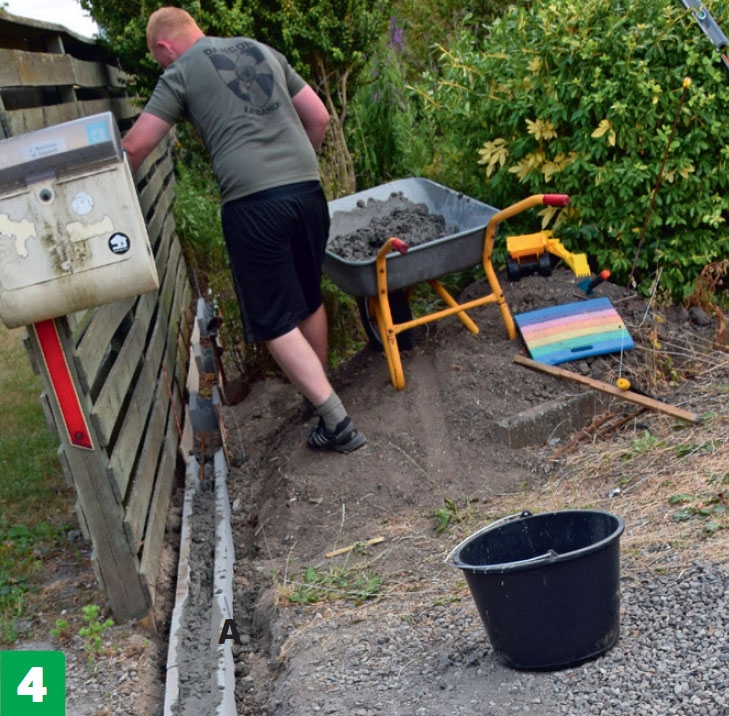

Täytä harkot betonilla. Sekoita yksi osa sementtiä kuuteen osaan hiekkaa (0-8 mm). Täytä kouru betonilla.

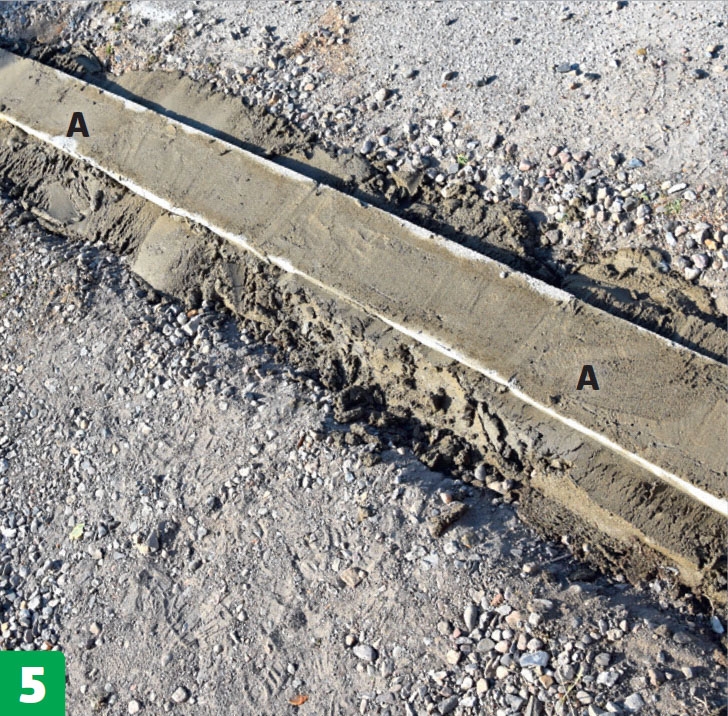

Täytä kouru kokonaan ja tiivistä betoni. Tasoita pinta huolellisesti, kun kaikki harkot ovat täynnä.
02
Rakenna portti
4
Vaihe

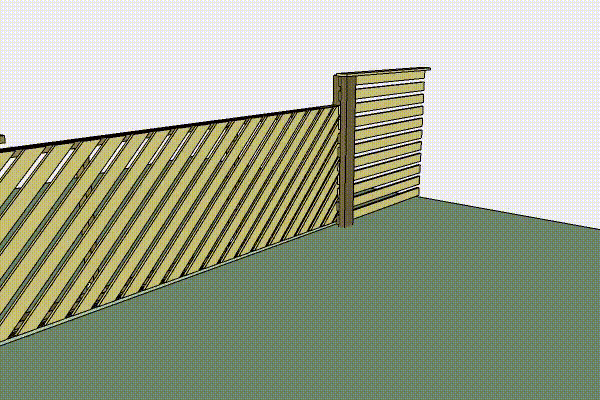

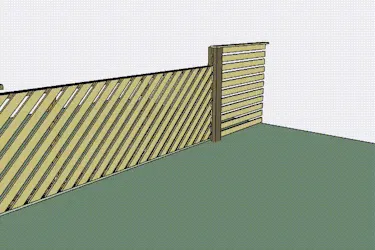

Portti rakennetaan valmiiksi ennen kis-koihin asentamista. Portti on rakenteel-taan yksin kertainen laudoilla vuorattu kehikko.
Portin osat kiinnitetään toisiinsa naulalevyillä ja kulmaraudoilla. Portin yläreunaan asennetaan kisko, joka pitää portin pystyssä. Portin vuorilaudat sahataan 45 asteen kulmassa katkaisuja jiirisirkkelillä.
Rakenna portin runko. Ylä- ja alareunat (D) tehdään kahdesta lankusta, joiden mitat ovat 360 ja 240 senttiä. Yhdistä lankut naula levyillä ja kiinnitä niiden väliin pysty- puut (E). Yläkisko (C) on kiinni lankussa (D).

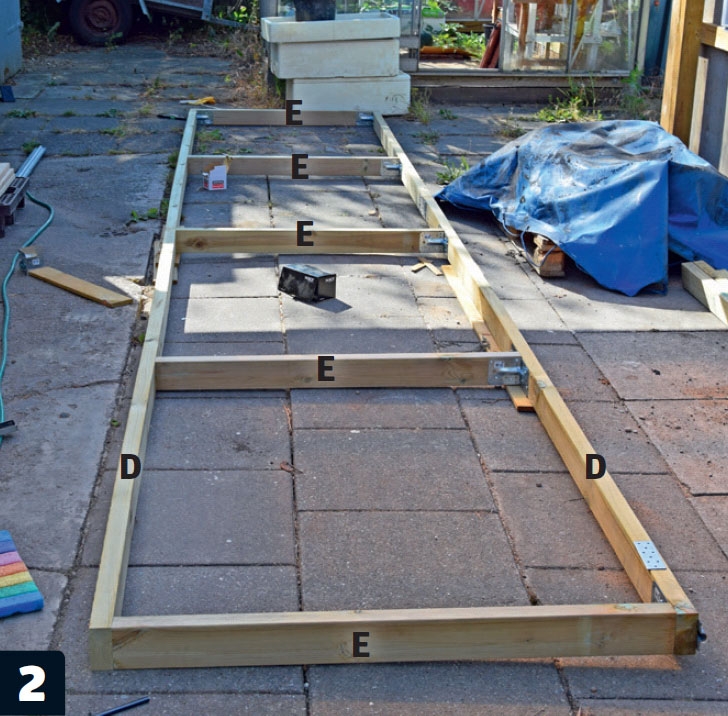

Asenna viimeinen pystylankku (E). Kiinnitä pystylankut molemmista päistä kahdella 5x120 millin ruuvilla ja kulma -raudoilla. Siten rungosta tulee varmasti tukeva ja kestävä.

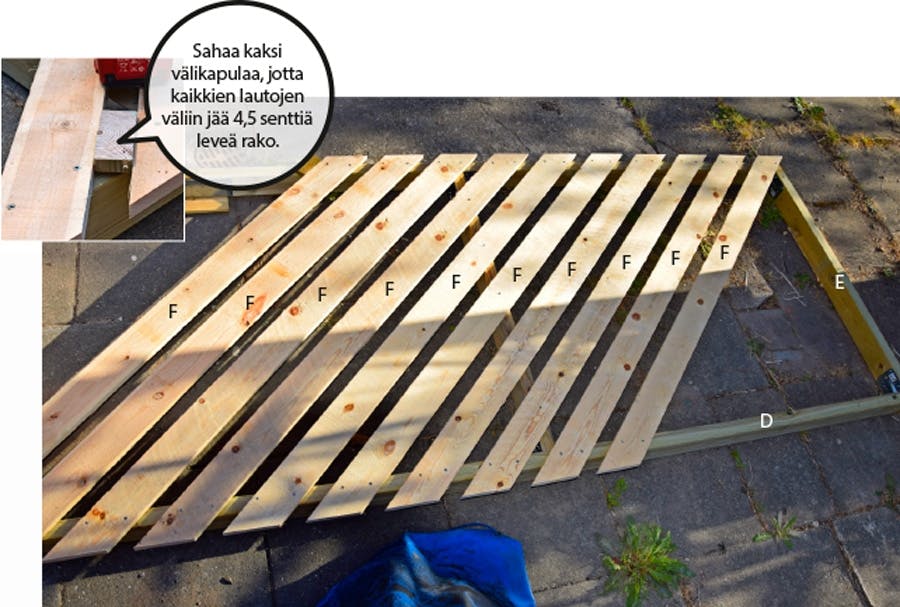

Asenna porttiin laudat. Sahaa lautojen (F) ylä- ja alapäät 45 asteen kulmassa. Laudat ovat 180 senttiä pitkiä, jotta ne peittävät yläkiskon ja ohjainpyörät. Kiinnitä laudat kahdella 4x40 millin ruuvilla kummastakin päästä.

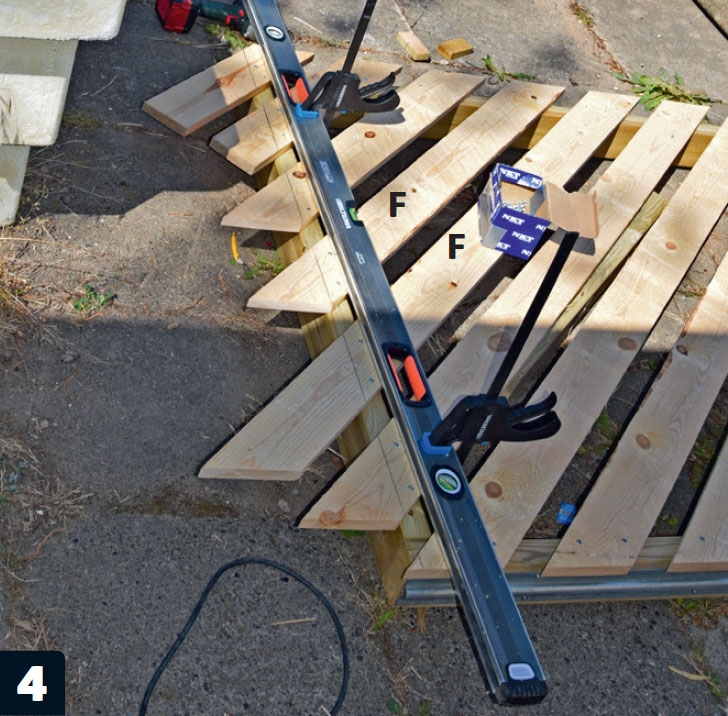

Sahaa laudat poikki. Kaikki laudat (F) on helppo lyhentää kerralla upotussahan ja ohjainkiskon avulla. Piirrä lautoihin viiva esimerkiksi pitkän vatupassin reunaa pitkin.
03
Kiinnitä alakisko
2
Vaihe
Alakisko kiinnitetään paikalleen, kun betoni on kovettunut. Jos kourun reunoille on jäänyt tyhjää tilaa, täytä se murskeella ja tiivistä maa.
Seuraavaksi porttiin asennetaan pyörät, jotka pitävät sen kiinni alakiskossa. Pidä hiekka ja roskat pois alakiskosta, jotta portti liikkuu kevyesti.
Ruuvaa alakisko (C) kiinni. Alakisko on helppo kiinnittää suoraan ja tasaiseen betoni alustaan. Kiinnitä kisko iskumutterin- vääntimellä ja 12 betoniruuvilla. Asenna 6x50 millin ruuvit noin metrin välein.

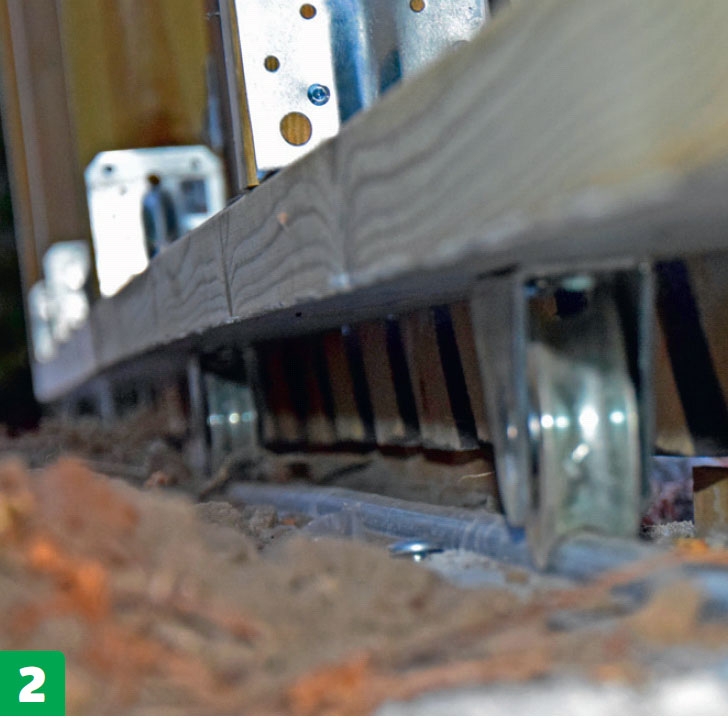

Nosta portti paikalleen alakiskoon. Portin vuorilaudat peittävät kuvassa näkyvät ohjainpyörät. Ne sopivat kiskoon täydellisesti.
04
Vala pylväs ja asenna portti
7
Vaihe
Seuraavaksi muurataan pylväs, johon kiinnitetään portin yläohjain. Pylväs upotetaan 90 sentin syvyyteen. Maan päälle jäävä osa yltää noin 150 sentin korkeuteen.
Pylväs tehdään harkoista, jotka raudoitetaan harjateräksillä. Harkkojen ympärille tehdään vanerimuotti, joka täytetään betonilla. Betonin pitää saada kovettua muutaman viikon ajan.
Kovettunut pylväs rapataan ja maalataan. Lopuksi kiinnitetään ohjain pyörät, jotka pitävät pitkän portin tasapainossa.

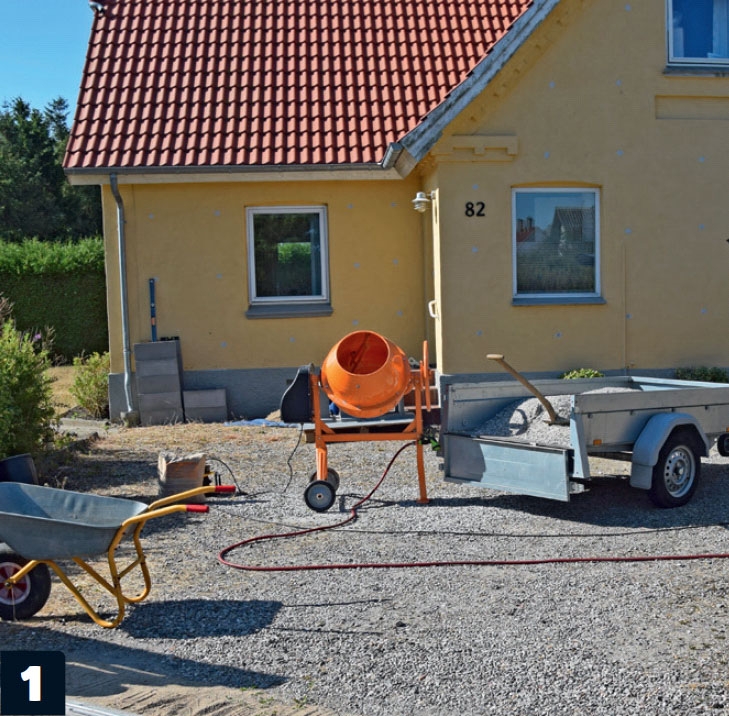

Taas valetaan. Pylvään muuraamiseen tarvitaan paljon betonia. Sekoitus suhde on 1 osa sementtiä ja 6 osaa hiekkaa. Harkkojen täyttämiseen tarvitaan noin 500 litraa betonia.

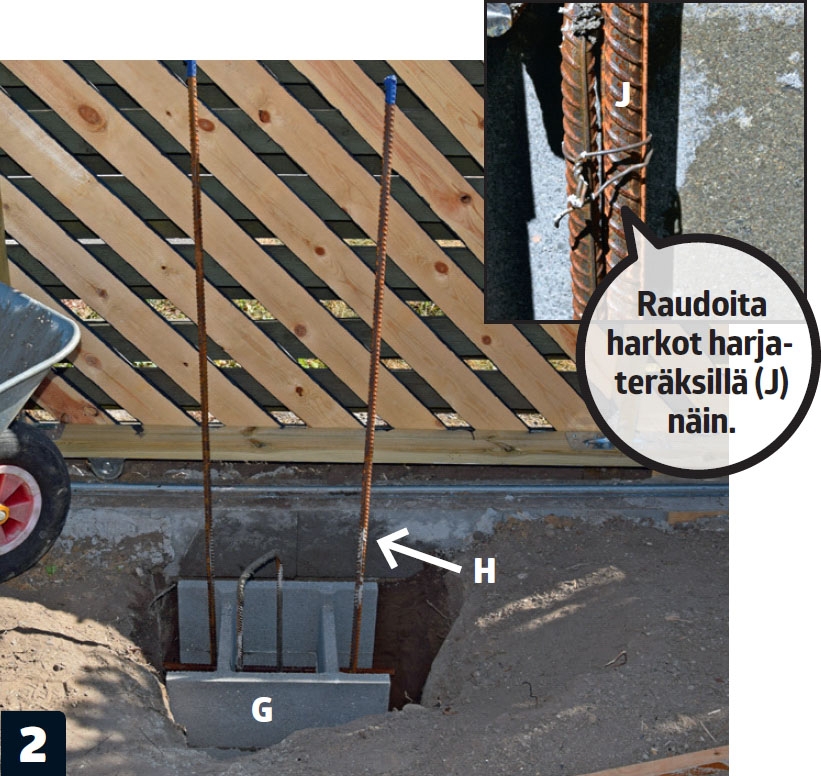

Raudoita harkot (G). Aseta päällekkäin kaksi 39x20x50 sentin harkkoa kerrallaan ja täytä ne betonilla. Upota maahan kaksi harja terästä (H). Jatka valamista kahden harkon erissä.
Rappaa pylväs. Roiski pintaan tartunta kerros eli ”kynnet”. Rappauslaasti tarttuu paremmin kiinni pylvääseen, jos pinnassa on ohuesta laastista tehty tartuntakerros. Anna kynsien kuivua vuoro kauden ajan.

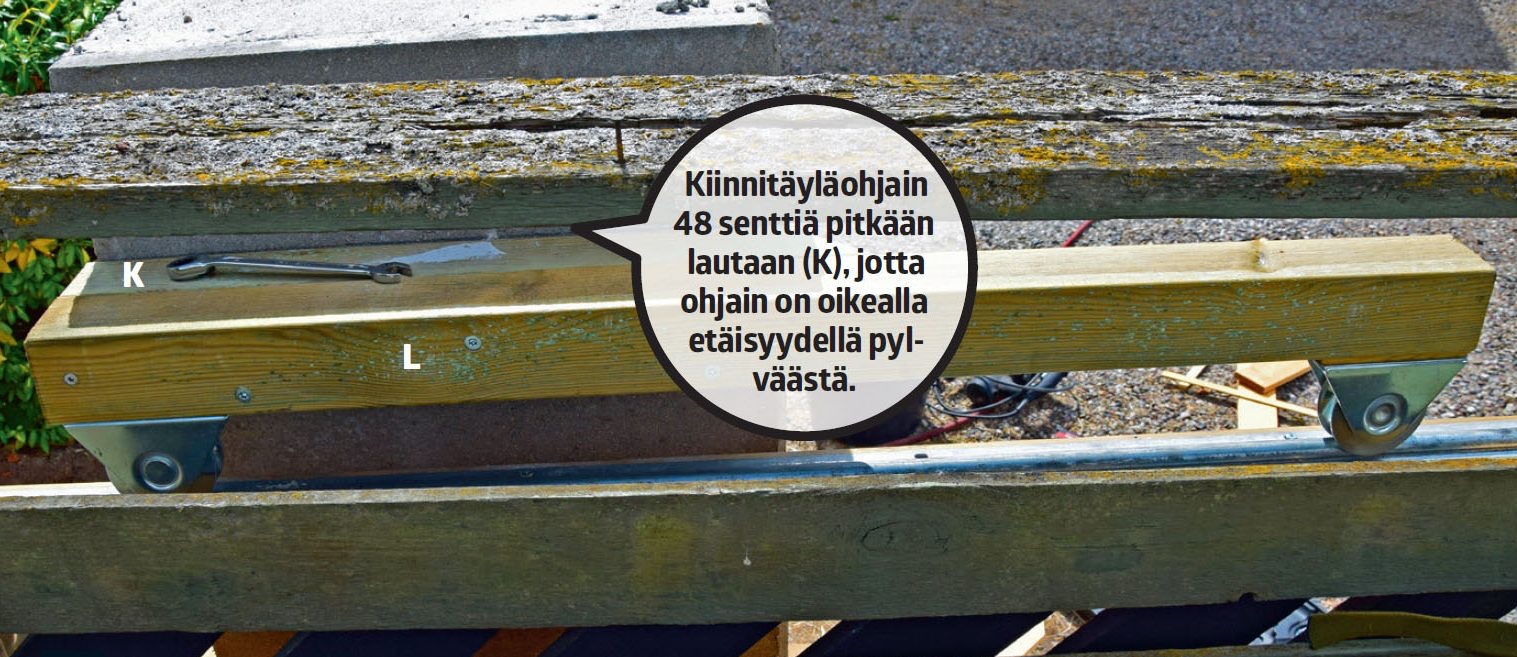

Kiinnitä yläohjain pylvääseen. Yläohjain koostuu lankunpätkästä (L) ja kahdesta pyörästä. Yläkiskoon sopivat pyörät pitävät portin pystyssä, kun se liikkuu edestakaisin. Kiinnitä lauta (K) pylvääseen 75x75 millin karmi ruuveilla ja yläohjain lautaan 75x75 millin ruuveilla.

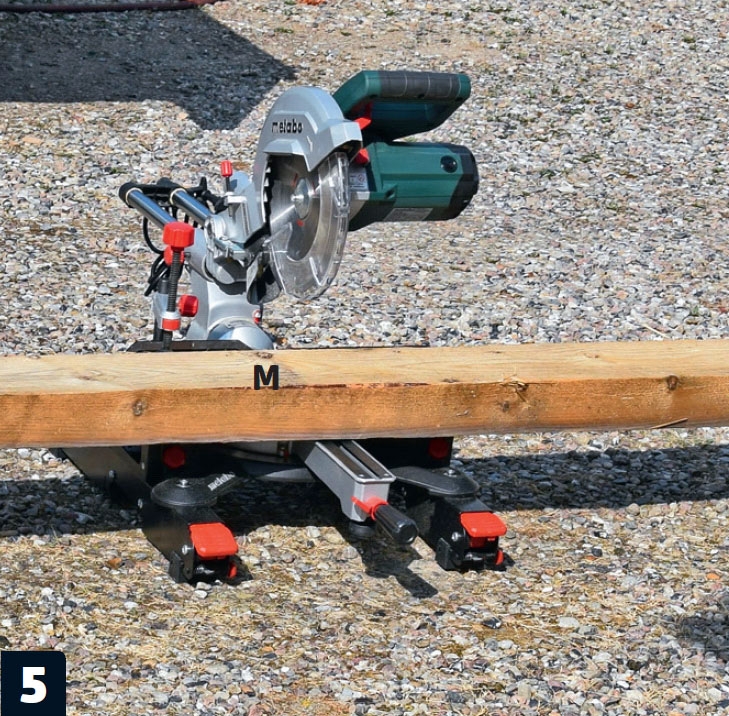

Sahaa portin pielipuu (M). Asenna piha tien toiselle puolelle lankku, jotta voit lukita portin. Sahaa 75x150 millin parrusta 180 sentin mittainen pätkä.

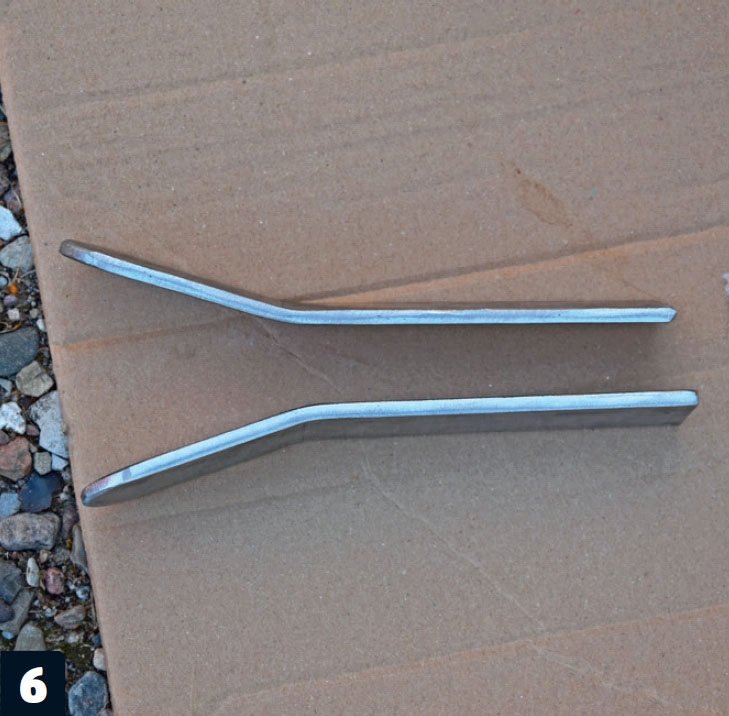

Asenna lattaraudat. Asenna pielipuuhun kaksi rautaa, jotka pitävät suljetun portin kiinni.

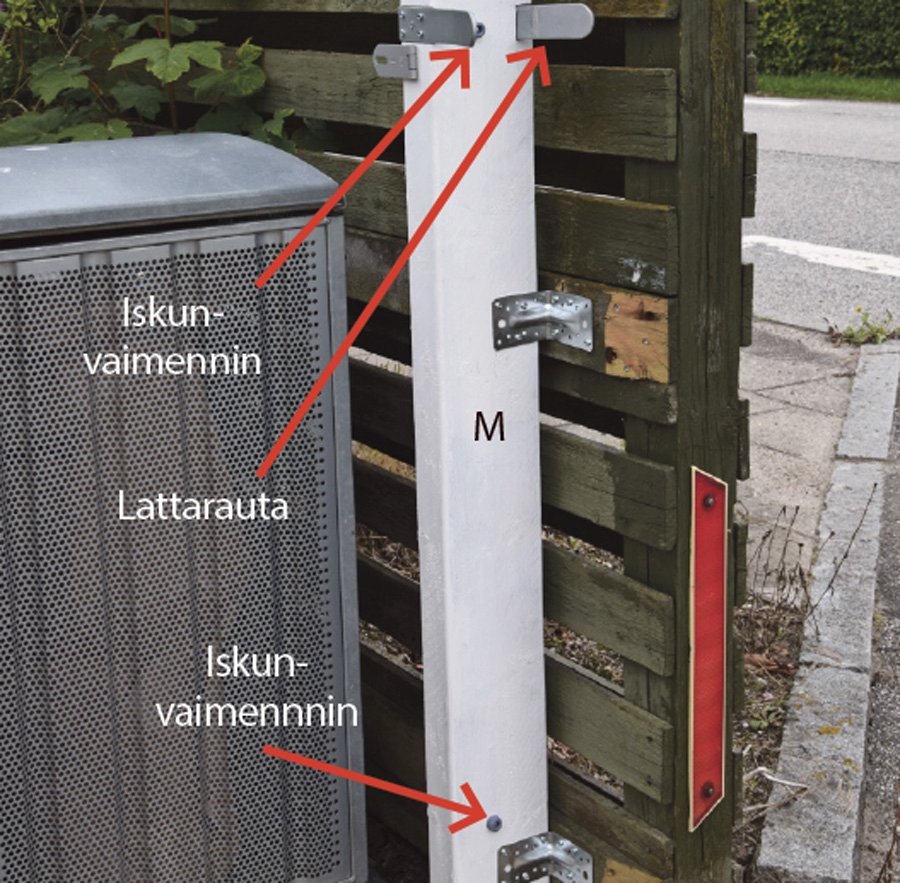

Kiinnitä pielipuu aitaan. Tähän portin pieleen asennettiin kaksi iskunvaimenninta ja saranalukko, jotta portin voi lukita sisä puolelta. Liukuportti on nyt käyttövalmis.
Materiaalit
Kouruperustus ja pylväs
- 1,5 m³ valuhiekkaa (0-8 mm)
- 280 kiloa sementtiä
- Harkkoja (A), 15x20x50 cm
- Harkkoja (G), 39x20x50 cm
- Terästä (H), 14x2 000 mm, 2 kpl
- Terästä (J), 14x500 mm, 24 kpl
- Terästä (B), 14x1 000 mm, 24 kpl
- Lattarautaa kiskoihin (C), 6 000x60x2 mm, O-malli, 3 kpl
Portti
- Höylättyä lankkua (D+E+L+K), 3 000x45x95 mm, 6 kpl
- Sahattua lautaa (F), 4 200x22x100 mm, 15 kpl
- Tolppa portin pieleen (M), 3 600x145x70 mm
Lisäksi
- Ruuveja: 4x35, 4x40, 5x120 mm
- Betoniruuveja, 6x50 mm, 20 kpl
- Karmiruuveja, 6x182 mm, 4 kpl
- Kulmarautoja, 90x90x2, 16 kpl
- Kiskoon sopivia pyöriä, 6 kpl
- Lattarautoja portin pieleen 2 kpl
- Iskunvaimentimia 2 kpl
Erikoistyökalut
- Iskumutterinväännin
Vie aikaa
Rakentaminen kestää viikonlopun, betonin kuivuminen neljä viikkoa.
Hinta
Noin 1 000 euroa.
Vaikeusaste
Portin tekeminen on helppoa, mutta työ on hidasta ja raskasta.
