Tekniset tiedot, mitat ja hinnat
Kuvaus: Naulauslevy
Naulauslevy on pieni galvanoitu teräslevy, jossa on reikiä nauloja tai ruuveja varten.
Naulauslevyt ovat rei'itettyjä teräslevyjä. Levyistä on erikokoisia versioita, ja niitä käytetään puuliitosten vahvistamiseen.
Levy asennetaan kahden puun väliseen saumaan ja ruuvataan tai naulataan kiinni molempiin joistakin rei'istä.
Ruuveja pitää käyttää sopivasti, ja ne pitää asentaa tarpeeksi kauas reunoista, jotta ne eivät heikennä puuta.
Hintaesimerkki
- 0,4-8 euroa
Hinta nousee levyn koon mukaan. Alla pari esimerkkiä.
- Naulauslevy, 2 x 40 x 160 mm: noin 0,4 euroa
- Naulauslevy, 2 x 200 x 400 mm: noin 8 euroa
Mihin käytetään: Naulauslevy
Naulauslevyjä käytetään puuliitosten vahvistamiseen erityisesti runkorakenteissa.
Naulauslevyjä käytetään esimerkiksi palkkien liitoksissa. Ne voivat vahvistaa rakennetta esimerkiksi kolmioliitoksissa.
Pieniä naulauslevyjä voi käyttää myös nurkkaliitosten vahvistamiseen.
Hyödyt
- Helppo ja kestävä vahvike
- Paljon eri kokoja
- Myydään kaikissa rautakaupoissa
Haitat
- Eivät niin siistejä kuin veistetyt puuliitokset
- Levyt pitää asentaa oikein, jotta ne ovat tarpeeksi lujia
Vahvuus
Vahvuus riippuu osittain levyn koosta. Naulauslevyn pitää olla mahdollisimman iso puuhun verrattuna.
Oikein asennettu naulauslevy vahvistaa liitosta selvästi, koska se vähentää puuhun kohdistuvaa vetoa joka suunnasta ja estää puuta vääntymästä.
Mitat
- Paksuus: 1,5 ja 2 mm
- Pituus: 40, 50, 60, 80, 100, 120, 140, 160 ja 200 mm
- Leveys: 120, 140, 160, 200, 240, 300 ja 400 mm
Esimerkit koskevat yleisiä mittoja. Naulauslevyt voivat olla myös erikokoisia.
Periaate
Naulauslevyn asentamisessa on tärkeää heikentää puuta mahdollisimman vähän. Ruuveja tai nauloja ei saa asentaa liian lähelle puun reunaa tai liian tiheästi.
Nauloja tai ruuveja tarvitaan enemmän, kun naulauslevy asennetaan puun syiden suuntaisesti. Tässä naulat asennetaan lähemmäksi puun reunaa kuin päätä ja tiheämpään puun poikkisuunnassa kuin pituussuunnassa.

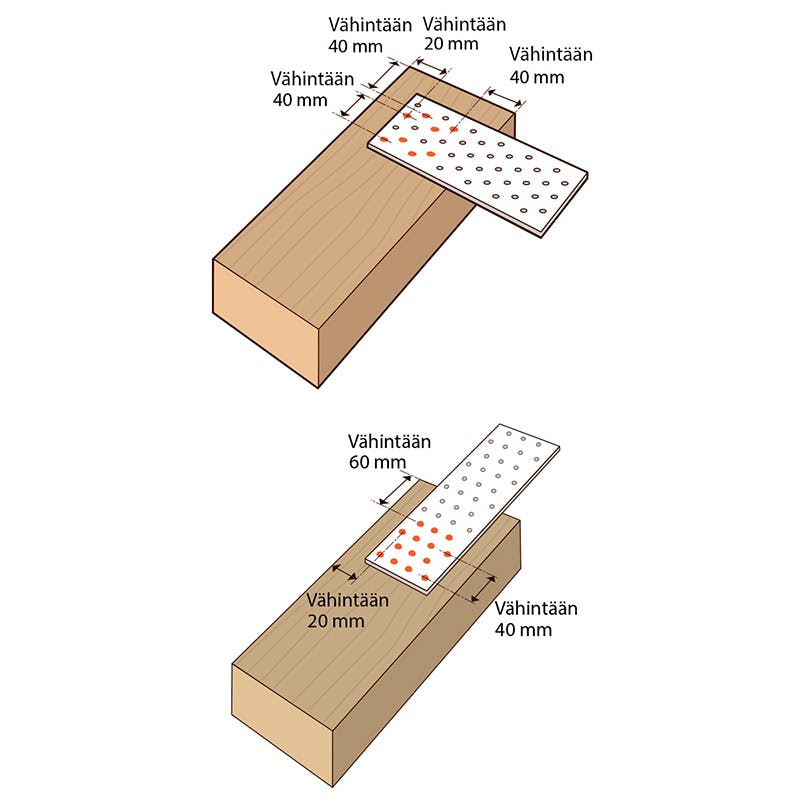

Naulojen tai ruuvien tarkka määrä riippuu kuormituksesta. Ylemmässä piirroksessa veto kohdistuu puuhun poikkisuunnassa, ja naulauslevy jätetään 40 millin päähän reunasta, jonka yli veto suuntautuu. Jos veto kohdistuu puuhun pituussuunnassa kuten alemmassa kuvassa, ruuvit voi asentaa 20 millin päähän puun reunasta ja 60 millin päähän päästä.
Naulauslevyt kannattaa asentaa liitoksen molemmille puolille aina, kun se on mahdollista.
Asennus

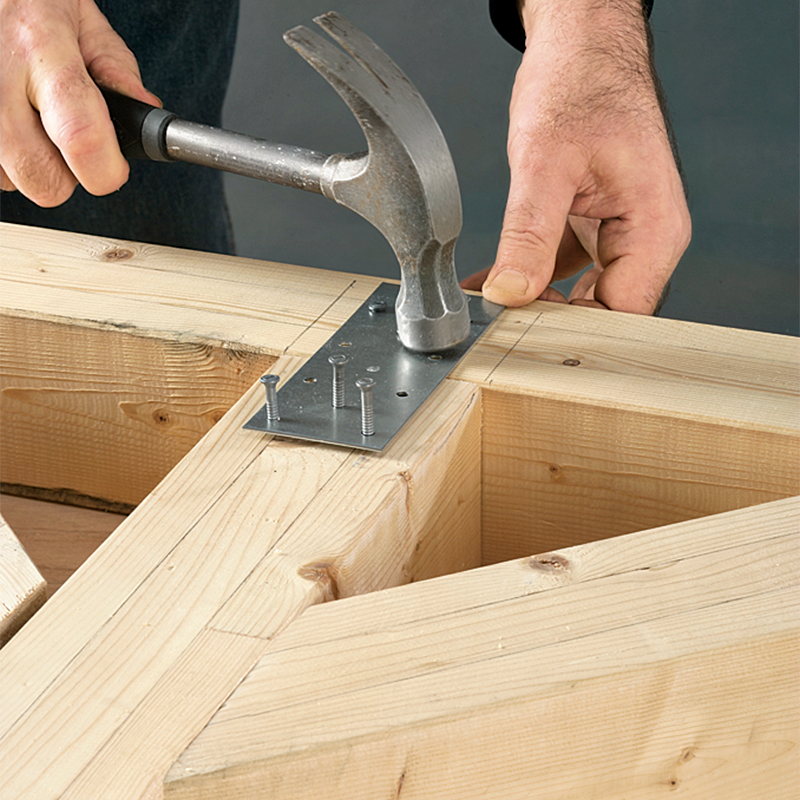

Tässä jäykistetään tolppa. Ensimmäinen naulauslevy asennetaan T-liitoksen päälle.
Parhaassa mahdollisisessa tapauksessa naulauslevy jää piiloon lautojen taakse.
Naulat asennetaan vähintään 20 millin päähän reunoista ja 60 millin päähän puun päästä. Samat etäisyydet koskevat ankkuriruuveja.

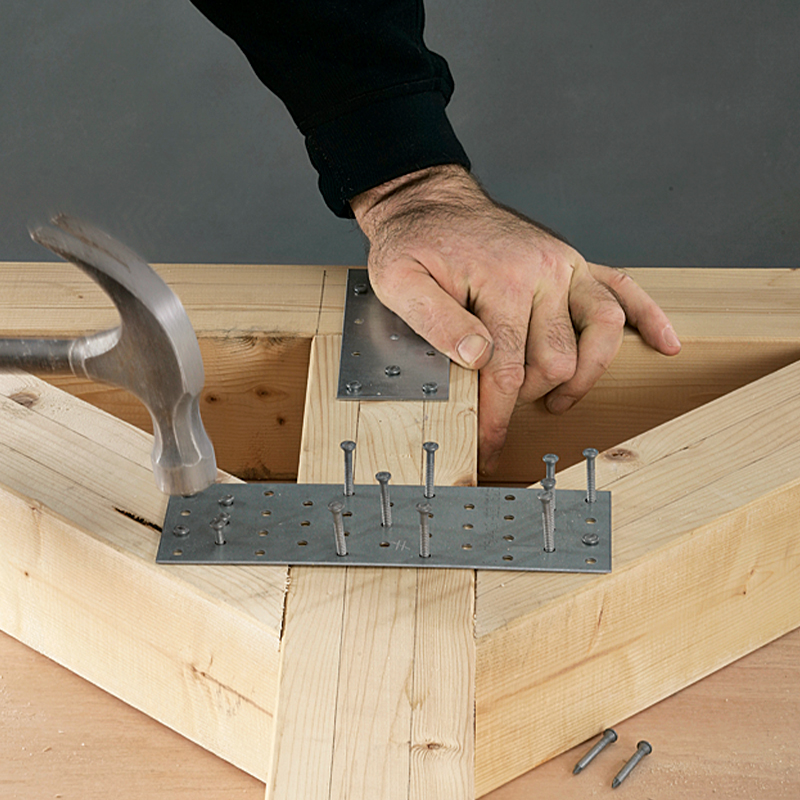

Myös viistot liitokset lujitetaan naulauslevyillä, jotka ovat sen kokoisia, että naulat voi asentaa tarpeeksi kauas reunoista.
Naulauslevyjä ei kannata asentaa siten, että niiden reunat yltävät puun reunojen yli. Levyt kannattaa valita tarkasti puun koon mukaan.

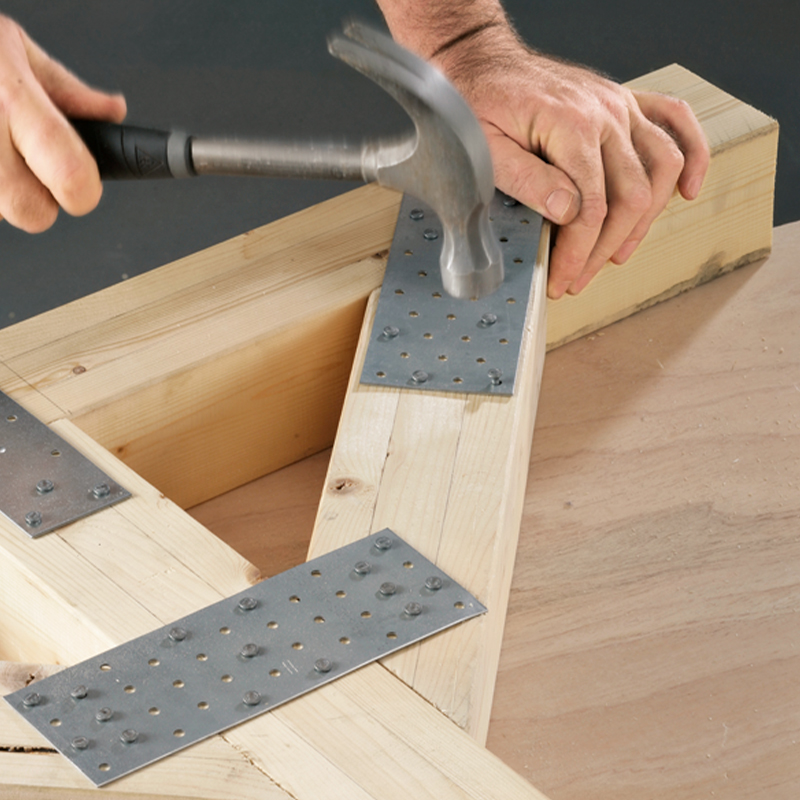

Palkki ja vinotuki liitetään yhteen mahdollisimman isolla naulauslevyllä. Naulojen ja puun päähän jätetään vähintään 60 millin väli.
Liitoksen toiselle puolelle asennetaan samanlainen naulauslevy.
Periaate on täysin sama, jos käytät ankkuriruuveja. Se on usein parempi vaihtoehto, sillä ruuvit voi myös irrottaa.
Versiot

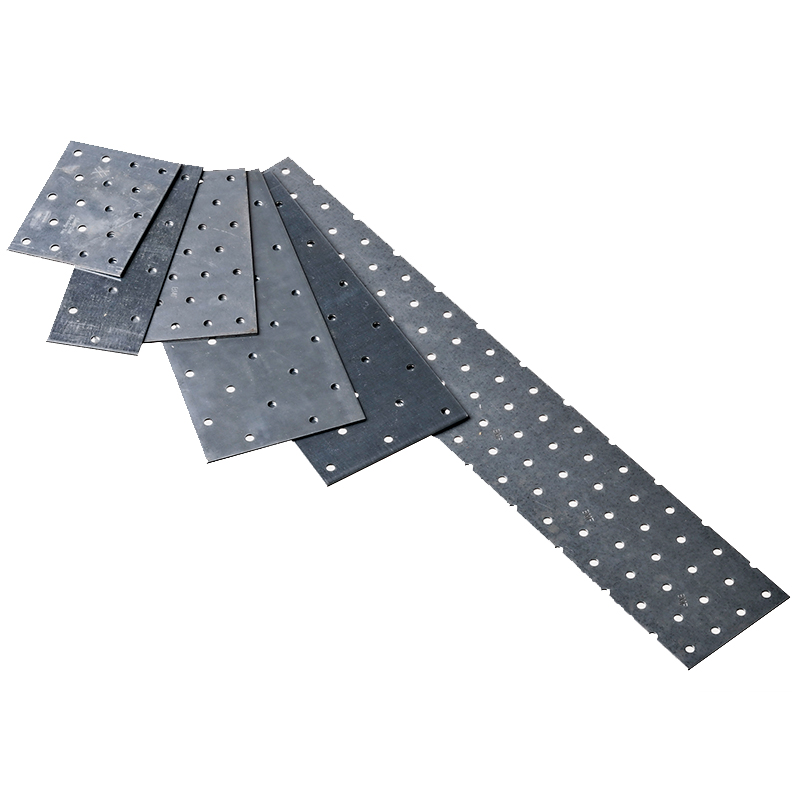

Rautakaupoissa on paljon erikokoisia naulauslevyjä.
