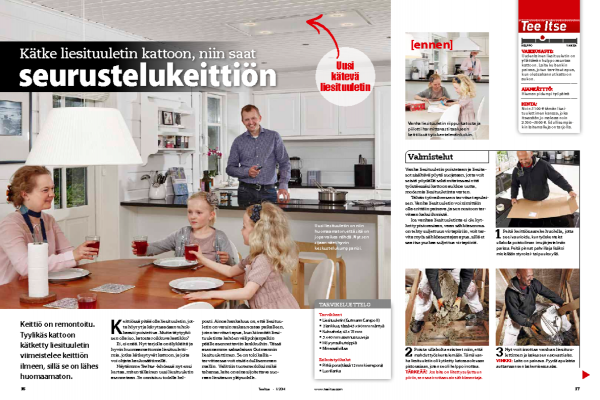

Johdanto
Ohjeet
01
Valmistelut
3
Vaihe
Vanha liesituuletin poistetaan ja liesitasot sisältävä pöytä suojataan, jotta voit seistä pöydällä sekä mitatessasi että työstäessäsi kattoon aukkoa uutta, modernia liesituuletinta varten.
Tähän työvaiheeseen tarvitset apulai-sen. Vanha liesituuletin voi nimittäin olla erittäin painava, ja sen nostoon tarvitaan kaksi ihmistä.
Jos vanhaa liesituuletinta ei ole kytketty pistorasiaan, vaan sähköasennus on tehty suljettuun virtapiiriin, voit tarvita myös sähköasentajan apua, sillä et saa itse purkaa suljettua virtapiiriä.

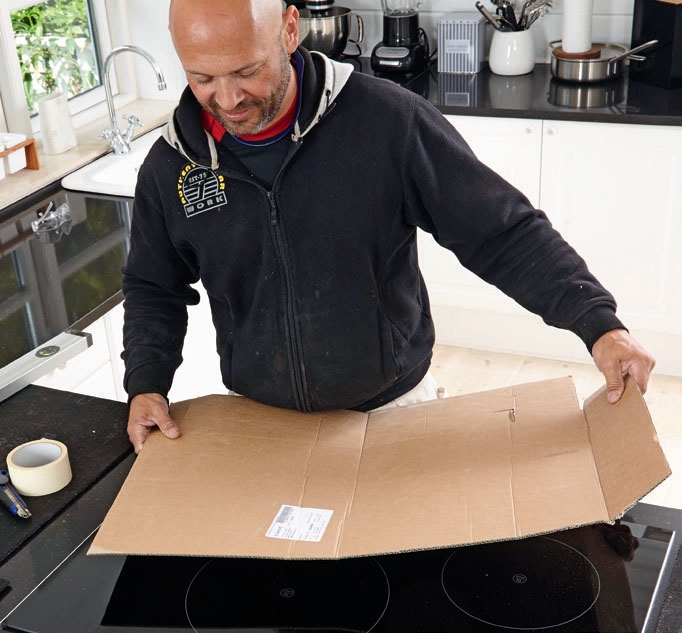

Peitä keittiösaareke huolella, jotta se ei vaurioidu, kun työskentelet ullakolla poistoilman imujärjestelmän parissa. Peitä pinnat pahvilla ja lisäksi mielellään styroksi- tai puulevyllä.

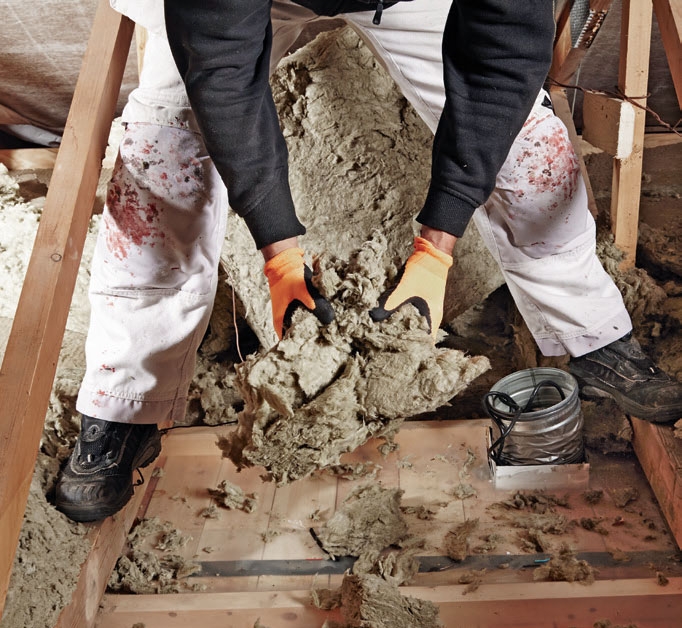

Poista ullakolta eristeet niin, että mahdut työskentelemään. Tämä vanha liesituuletin oli kytketty katossa olevaan pistorasiaan, joten se oli helppo irrottaa. TÄRKEÄÄ! Jos laite on liitetty suljettuun piiriin, sen saa irrottaa vain sähköasentaja.
Nyt voit irrottaa vanhan liesituu-lettimen ja laskea sen varovasti alas. VINKKI: Laite on painava. Pyydä apulaista auttamaan sen laskemisessa alas.

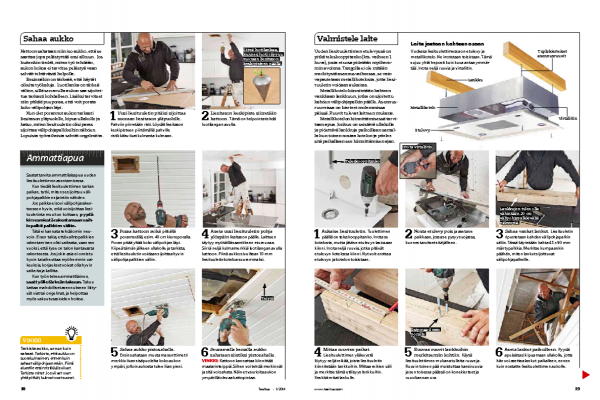

02
Sahaa aukko
6
Vaihe
Kattoon sahataan niin iso aukko, että se saattaa jopa pelästyttää ensi alkuun. Jos kuitenkin tiedät, miten työ tehdään, aukon kokoa ei tarvitse pelästyä vaan selviät tehtävästä helpolla.
Ensinnäkin on tärkeää, että käytät oikeita työkaluja. Luotilanka on tärkeä väline, sillä sen avulla aukon saa sijoitettua tarkasti kohdalleen. Lisäksi tarvitset niin pitkää puuporaa, että voit porata koko välipohjan läpi.
Kun olet porannut aukon tarkasti liesitason yläpuolelle, kipua ullakolle ja katso, miten liesituuletin olisi paras sijoittaa välipohjapalkkeihin nähden. Lopuista työvaiheista selviät ongelmitta.

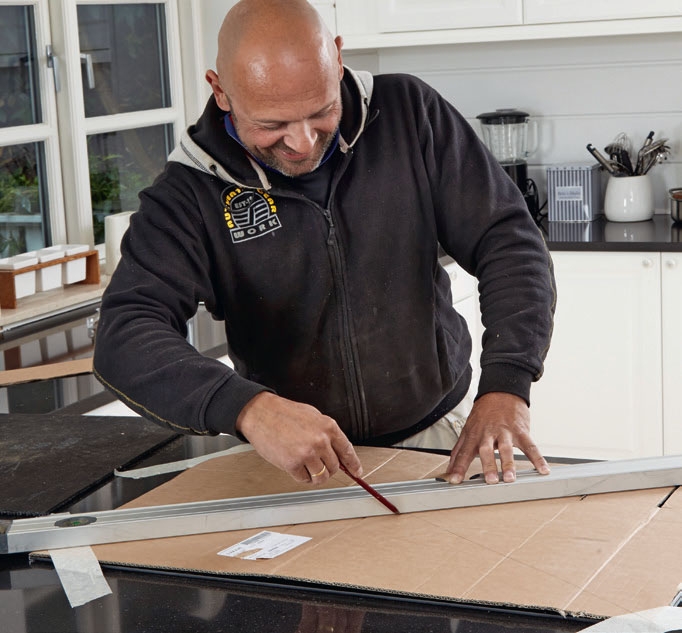

Uusi liesituuletin pitäisi sijoittaa suoraan liesitason yläpuolelle. Pahviin piirretään risti. Löydät liesitason keskipisteen piirtämällä pahville ristikkäisviivat kulmasta kulmaan.

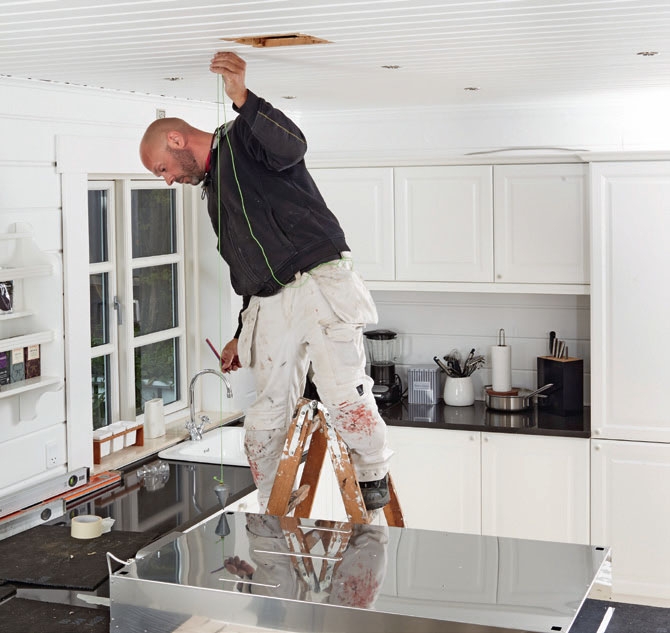

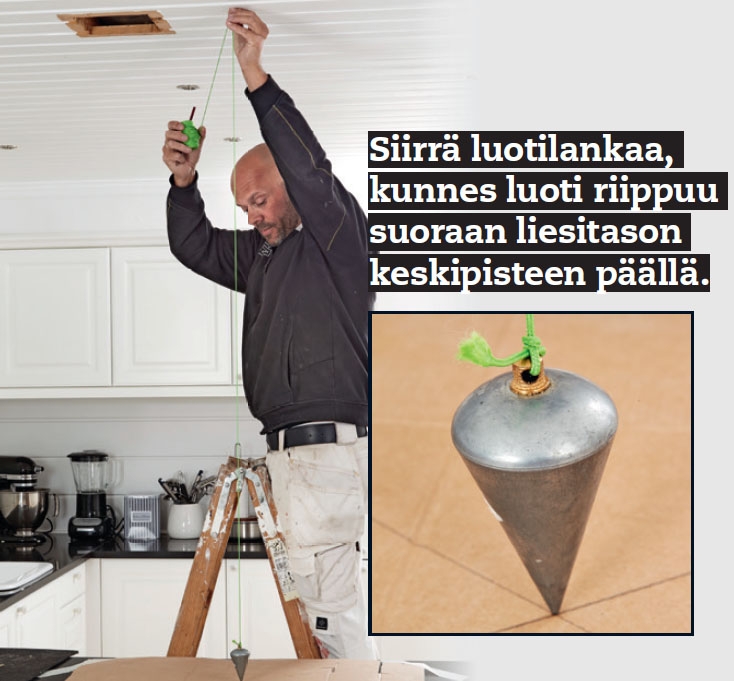

Liesitason keskipiste siirretään kattoon. Tämä on helpointa tehdä luotilangan avulla.

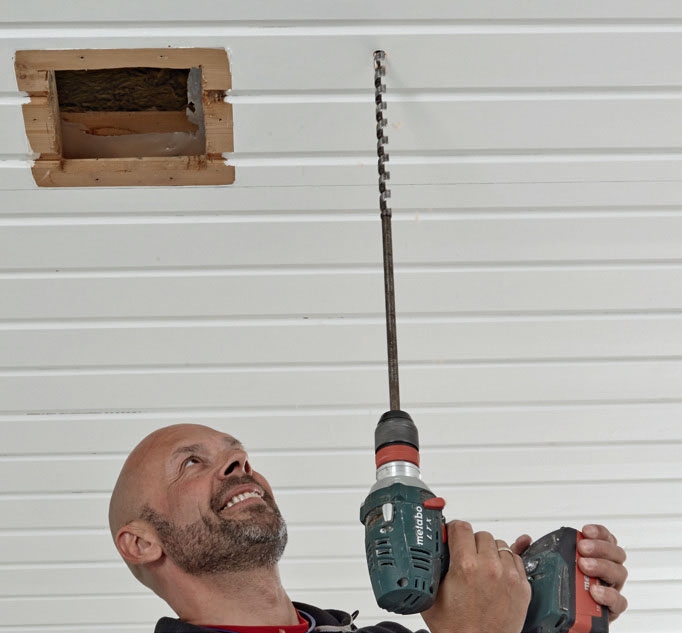

Poraa kattoon reikä pitkällä poranterällä, esim. 40 cm kierreporalla. Poran pitää yltää koko välipohjan läpi. Kiipeä tämän jälkeen ullakolle ja tarkista, että liesituuletin voidaan sijoittaa hyvin välipohjapalkkien väliin.
Aseta uusi liesituuletin pohja ylöspäin liesitason päälle. Laitteen täytyy myötäillä saarekkeen etureunaa. Siirrä neljä kulmamerkkiä luotilangan avulla kattoon. Piirrä aukko sivuiltaan 10 mm liesituuletinkoteloa suuremmaksi.

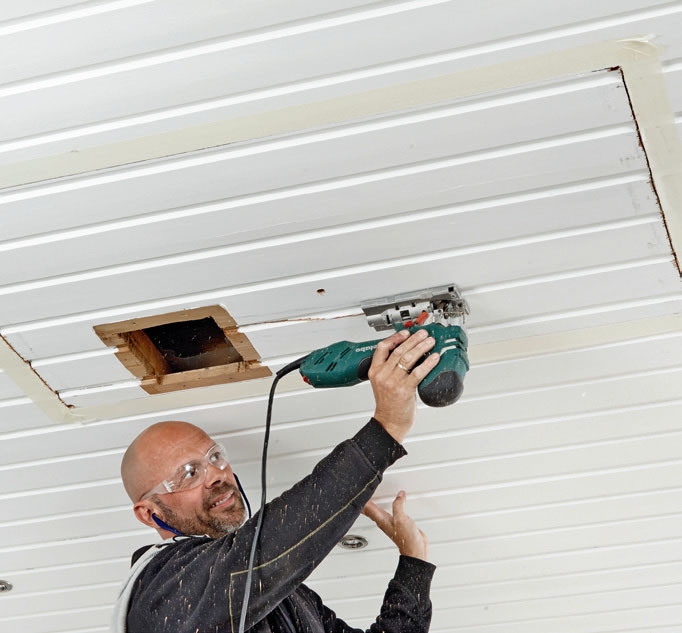

Sahaa aukko pistosahalla. Ensin sahataan muutama senttimetri merkkiviivan sisäpuolelta koko aukon ympäri, jolloin aukosta tulee liian pieni.
Seuraavalla kerralla aukko sahataan siistiksi pistosahalla. VINKKI: Kattoon kannattaa kiinnittää maalarinteippiä. Siihen voi tehdä merkinnät ja sitä voi sahata. Näin et vaurioita aukon ympärillä olevaa kattopintaa.
03
Valmistele laite
6
Vaihe
Uuden liesituulettimen etulevyssä on pitkä teleskooppitanko (kts. vaiheen 1 kuva), josta etuosa pidetään myöhemmin avoinna. Tangolla ei ole mitään merkitystä asennusvaiheessa, se vain vapautetaan metallikotelosta, jotta liesituuletin voidaan aukaista.
Metallikotelo kiinnitetään kahteen vankkaan lankkuun, jotka on sijoitettu kahden välipohjapalkin päälle. Asennusruuveissa on kierteet molemmissa päissä. Ruuvit tulevat laitteen mukana.
Metallikotelon kiinnittämisessä tarvitaan apua. Jonkun on seistävä ullakolla ja pidettävä lankkuja paikoillaan samalla kun toinen nostaa kotelon ja pitelee sitä paikallaan sen kiinnittämisen ajan.

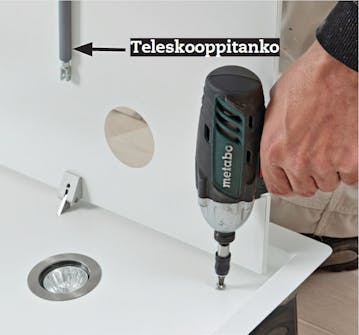

Aukaise liesituuletin. Tuulettimen päällä on teleskooppitanko. Irrota se kotelosta, mutta jätä se etulevyn lasiosaan kiinni. Irrota neljä ruuvia, jotka pitävät etulevyn kotelossa kiinni. Nyt voit erottaa etulevyn ja kotelon toisistaan.
Nosta etulevy pois ja aseta se paikkaan, jossa se pysyy suojassa, kunnes tarvitset sitä jälleen.
Sahaa vankat lankut. Liesituuletin ripustetaan kahden välipohjapalkin väliin. Tässä käytetään kahta 45 x 90 mm mäntypalkkia. Merkitse kumpaankin päähän, miten lankut sijoittuvat välipohjapalkeille.
Mittaa ruuvien paikat. Liesituulettimen ylälevystä löytyy neljä reikää, joista liesituuletin kiinnitetään lankkuihin. Mittaa reikien väli ja merkitse tämä etäisyys lankkuihin. Keskitä mitat lankulle.

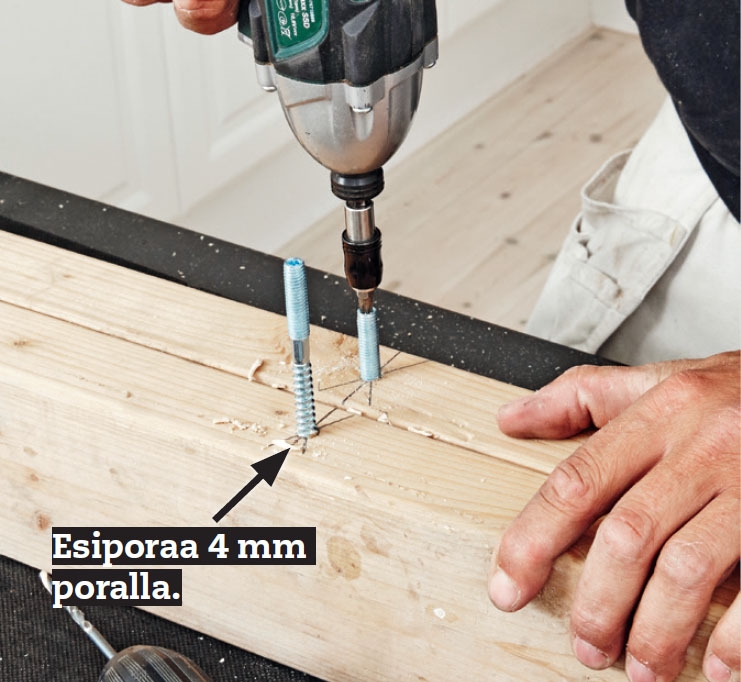

Ruuvaa ruuvit lankkuihin merkitsemiin kohtiin. Käytä liesituulettimen mukana tulleita ruuveja. Ruuvin toinen pää muistuttaa kansiruuvia ja sen toisessa päässä on konekierteet ja ruuvikannan ura.

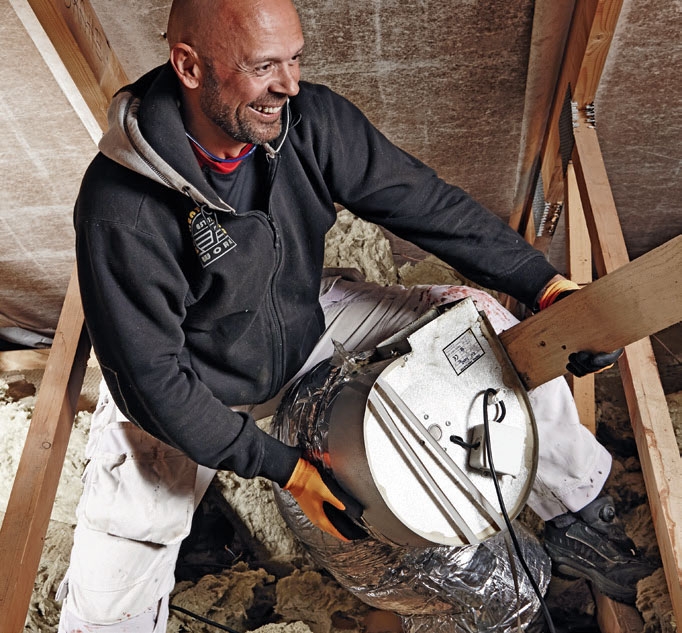

Aseta lankut paikoilleen. Pyydä apulaistasi kipuamaan ullakolle, jotta hän voi asettaa lankut paikalleen, ennen kuin nostatte liesituulettimen aukolle.

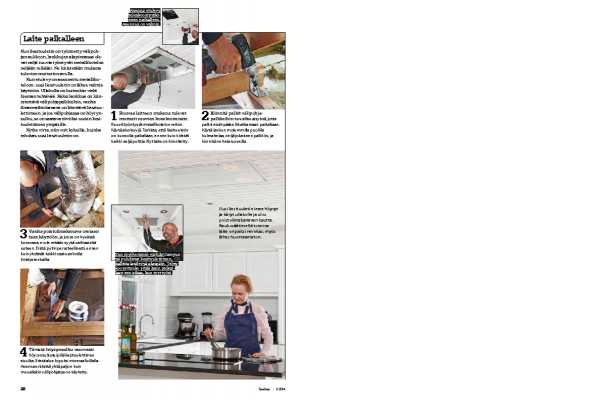

04
Laite paikalleen
5
Vaihe
Kun liesituuletin on työnnetty välipohjan aukkoon, lankkujen alapinnassa olevat neljä ruuvia työntyvät metallikotelon neljään reikään. Ne kiristetään mukana tulevien mutterien avulla.
Kun etulevy on asennettu metallikoteloon, uusi liesituuletin on lähes valmis käyttöön. Ullakolla on kuitenkin vielä hieman tehtävää. Kaksi lankkua on kiinnitettävä välipohjapalkkeihin, vanha ilmanvaihtokanava on liitettävä liesituulettimeen, ja jos välipohjassa on höyrynsulku, se on saatava tiiviiksi uuden liesituulettimen ympärille. Kytke virta, niin voit kokeilla, kuinka tehokas uusi liesituuletin on.
Ruuvaa laitteen mukana tulevat mutterit ruuvien konekierteisiin. Ruuvit työntyvät metallikotelon reikiin. Käytä aluslevyjä. Tarkista, että liesituuletin on kunnolla paikallaan, ennen kuin kiristät kaikki neljä pulttia. Nyt laite on kiinnitetty.

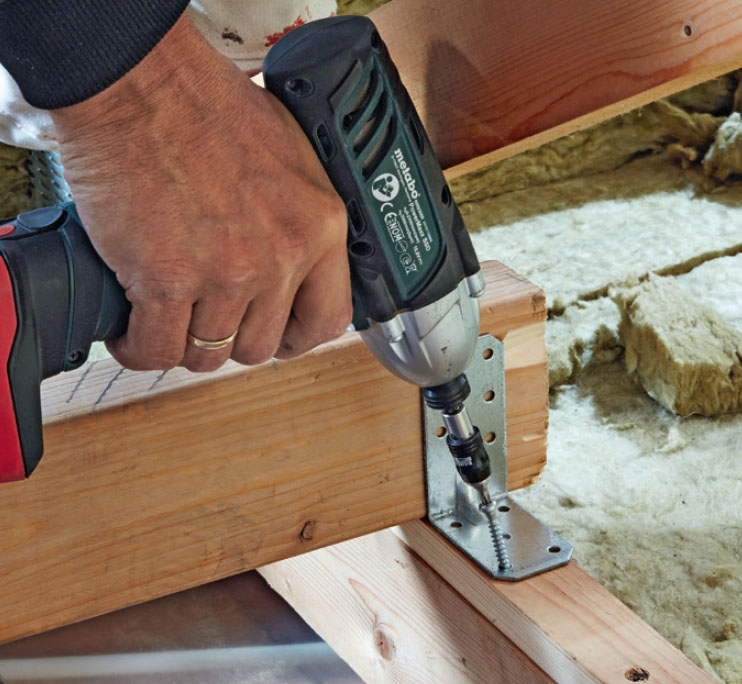

Kiinnitä palkit välipohja-palkkeihin turvallisuussyistä, jotta palkit eivät pääse liikahtamaan paikaltaan. Käytä lankun molemmilla puolilla kulmahelaa, neljä jokaiseen palkkiin, ja kiinnitä ne helaruuveilla.
Vanha poistoilmakanava otetaan taas käyttöön, ja jos se on hyvässä kunnossa, ei ole mitään syytä vaihtaa sitä uuteen. Eristä putki perusteellisesti, ennen kuin yhdistät kaikki osat vanhoilla kiristysrenkailla.
Tiivistä höyrynsulku varovasti höyrynsulkuteipillä liesituulettimen sivuilta. Eristä alue lopuksi mineraalivillalla. Asenna eristettä yhtä paljon kuin muuallakin välipohjassa on käytetty.
Kun myöhemmin vaihdat lampun tai puhdistat liesituulettimen, kallista lasilevyä alaspäin. Teleskooppitanko pitää lasin paikallaan sen aikaa, kun teet työsi.

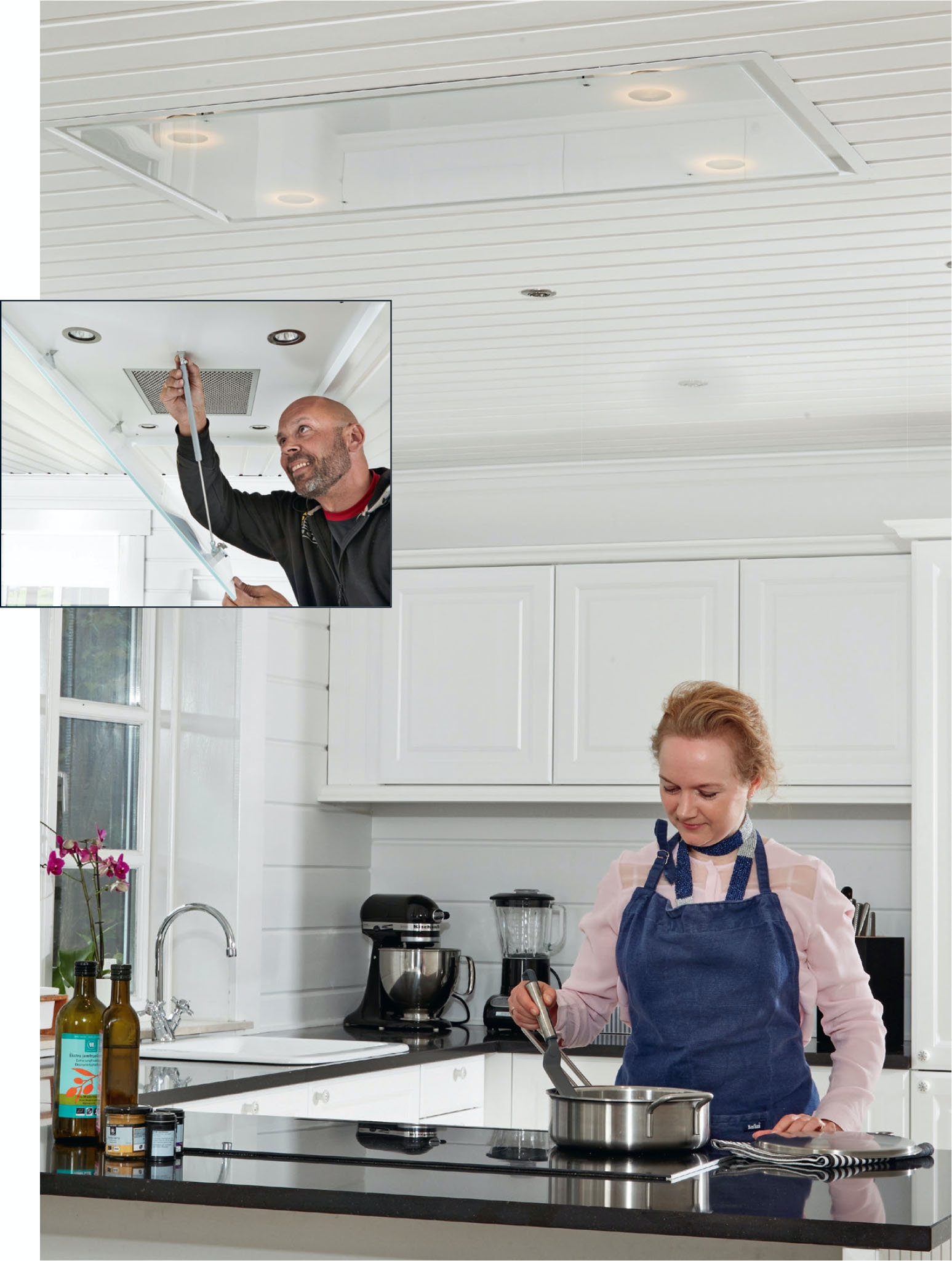

Uusi liesituuletin imee höyryt ja käryt ullakolle ja ulos poistoilmakanavan kautta. Kaukosäätimellä toimiva laite on paitsi nerokas, myös lähes huomaamaton.
Materiaalit
• Liesituuletin (Gutmann Campo II)
• 2 lankkua, tässä 45 x 90 mm mäntyä
• Kulmahela, 45 x 75 mm
• 5 x 40 mm asennusruuveja
• Höyrynsulkuteippiä
• Mineraalivillaa
Erikoistyökalut
• Pitkä pora (tässä 12 mm kierrepora)
• Luotilanka
Vie aikaa
Hieman pidempi työpäivä
Hinta
Noin 3 100 € tämän liesituulettimen kanssa, joka itsessään jo maksaa noin 2 500-3000 €. Edullisempiakin laitemalleja on tarjolla.
Vaikeusaste
Uudenlainen liesituuletin on yllättävän helppo asentaa kattoon. Laite kuitenkin painaa, joten tarvitset apua, kun olet sahannut kattoon aukon.
Piirustus
Laite jaetaan kahteen osaan

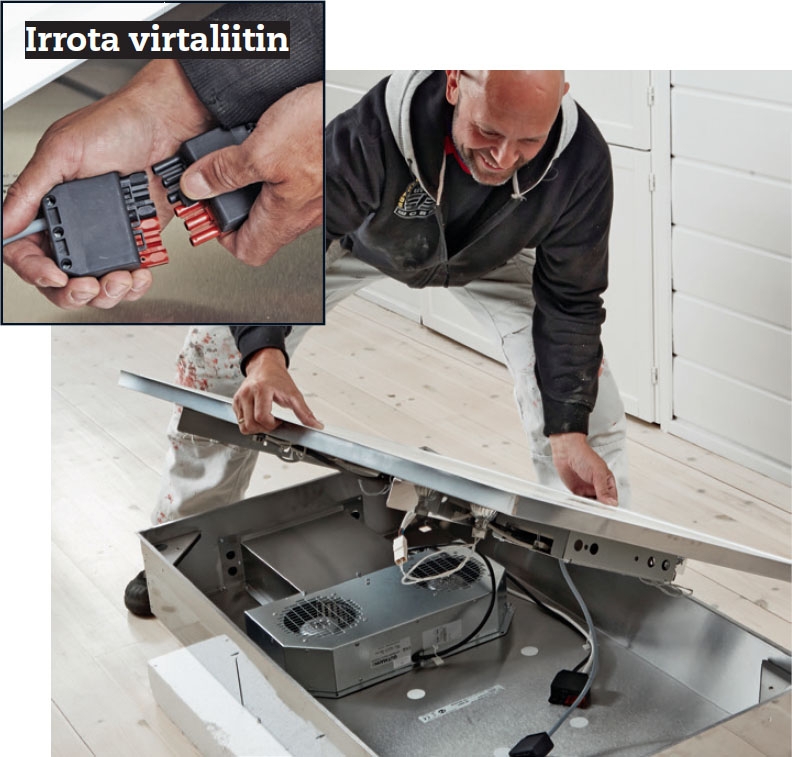

Uudessa liesituulettimessa on etulevy ja metallikotelo. Ne irrotetaan toisistaan. Tämä sujuu yhtä heposti kuin kuva antaa ymmärtää. Irrota neljä ruuvia ja virtaliitin.
