Helppo liesituulettimen äänenvaimennus

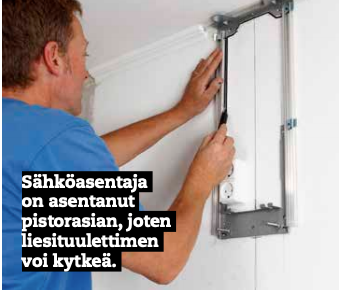

Merkitse liesituulettimen paikka. Sen tulee sijaita keskellä liettä, keskilinja on merkitty viivalla. Pidä asennuskehikkoa kattoa vasten ja piirrä kehikon sisärajat. Tälle alueelle porataan putkelle reikä.

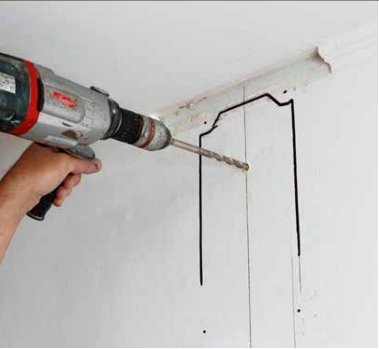

Poraa seinään reikä keittiön puolelta. Poraa ensin pitkällä poralla, jon­ ka halkaisija on sama kuin ison reiän poraa­ miseen myöhemmin käytettävän reikäpo­ ran. Sijoita reikä 10 cm yläviivan alapuo lelle, jotta ison reiän halkaisijaksi tulee 20 cm.

Poraa iso reikä reikäsahalla. Tarvitset tehokkaan porakoneen. Säädä sen nopeus ja momentti pieneksi, jotta laite pysähtyy, jos pora juuttuu kiinni. Voit porata vain puolet reiästä sisäpuolelta, loput on porattava ulkopuolelta.

Leikkaa moottorin takapuolella oleva liitosputki. Toimitettaessa sen halkaisija on 125 mm, mutta siihen liitettävän putken halkaisija on 150 mm. Liitosput ken uloin kappale on siis leikattava pois rautasahalla, jotta osat sopivat toisiinsa.

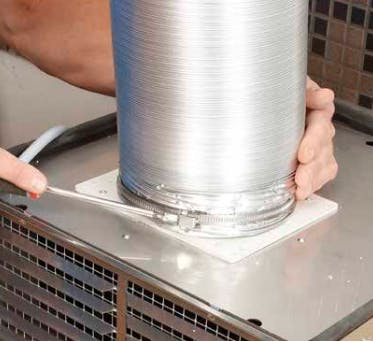

Liitä putki moottoriin. Vedä putken alaosan ”rypytys” suoraksi niin, että pinnasta tulee lähes sileä. Paina putki moottorin liitosputken ympärille tiiviisti alas asti. Kiinnitä putki teräsvanteella.

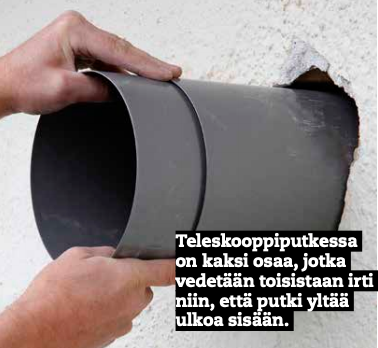

Poraa seinään reikä ulkoapäin ja asenna teleskooppiputki. Tämä helpottaa putken läpivientiä seinästä. Kun poraat seinää ulkoapäin, tarvitset jälleen reikäsahaa.

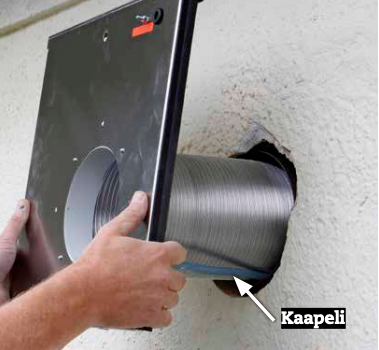

Irrota moottorin takalevy ja työnnä putki ja kaapeli reikään. Takalevyn saa irti poistamalla pohjan kaksi ruuvia. Paina levyä seinää vasten ja merkitse, mihin koh-taan levyä on tehtävä reikä. Poraa sitten reiät, asenna tulpat ja ruuvaa levy kiinni.

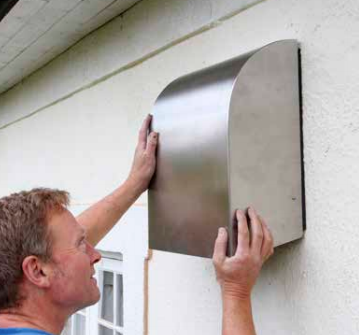

Asenna suojus moottoreineen levyn päälle. Kiinnitä se kahdella ruuvilla pohjasta. Kiinnitä asennus-vaiheessa takalevyssä oleva pistoke moottoria suojaavan suojakotelon taakse, jotta moottori saa virtaa.

Ruuvaa liesituulettimen kehys kiinni seinään. Pidä kehystä kattoa vasten ja vedä alareuna oikealle korkeudelle. Merkitse kuuden reiän paikat ja poraa reiät. Aseta reikiin tulpat ja kiinnitä kehys k uudella ruuvilla.

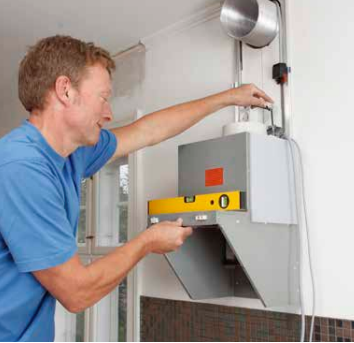

Ripusta tuulettimen kotelo kehyk-seen. Tarkista, että se asettuu suoraan. Kotelossa on säätöruuveja, joten sitä on helppo säätää. Kun kotelo on pai kallaan, kiristä se lukkomuttereilla. Sisäpuo lelta se pysyy kiinni kahdella alareunan ruuvilla.

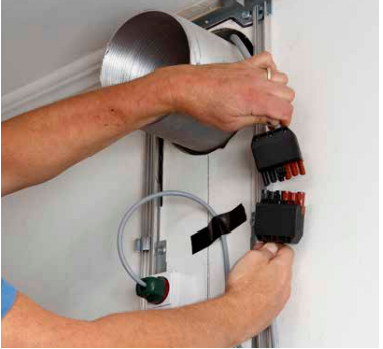

Yhdistä kaapelit niin, että moottorilta tuleva ulko-osa yhdistyy liesituulettimen kaapeliin. Liitä liesituulet-timen sähköjohto seinän pistorasiaan. Pistorasiassa ei saa vielä olla virtaa.

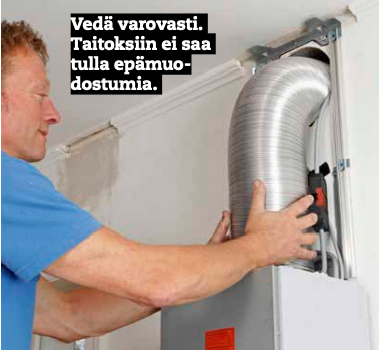

Vedä putki alas liesituulettimelle ja leikkaa se sopivaan pituuteen taittoteräveitsellä. Vedä putken rypyt suoriksi alaosan 5 cm:n matkalta. Asenna myös sulkuläppä, ennen kuin kiristät putken kiinni liitoskappaleeseen teräsnauhalla.

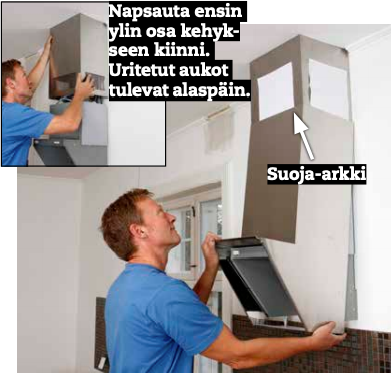

Kiinnitä suojus kehykseen. Se koostuu kahdesta osasta. Asenna ensin ylin, pienin osa. Liimaa tämän jälkeen kolme suoja-arkkia kiinni niin, että ylin osa ei naarmuunnu, kun laitat alinta osaa paikalleen.

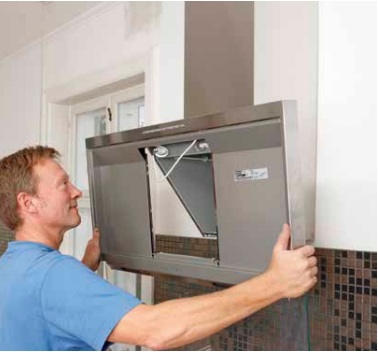

Ripusta kehys paikalleen suo juk-seen. Kehyksen kaksi sähköjoh toa asetetaan kotelon reunassa oleviin pistokkei siin, ennen kuin liesituuletin käännetään viis toon ja kiinnite tään koteloon kuudella ruu vil la. Asenna lopuksi rasvasuodatin ja imulevyt.

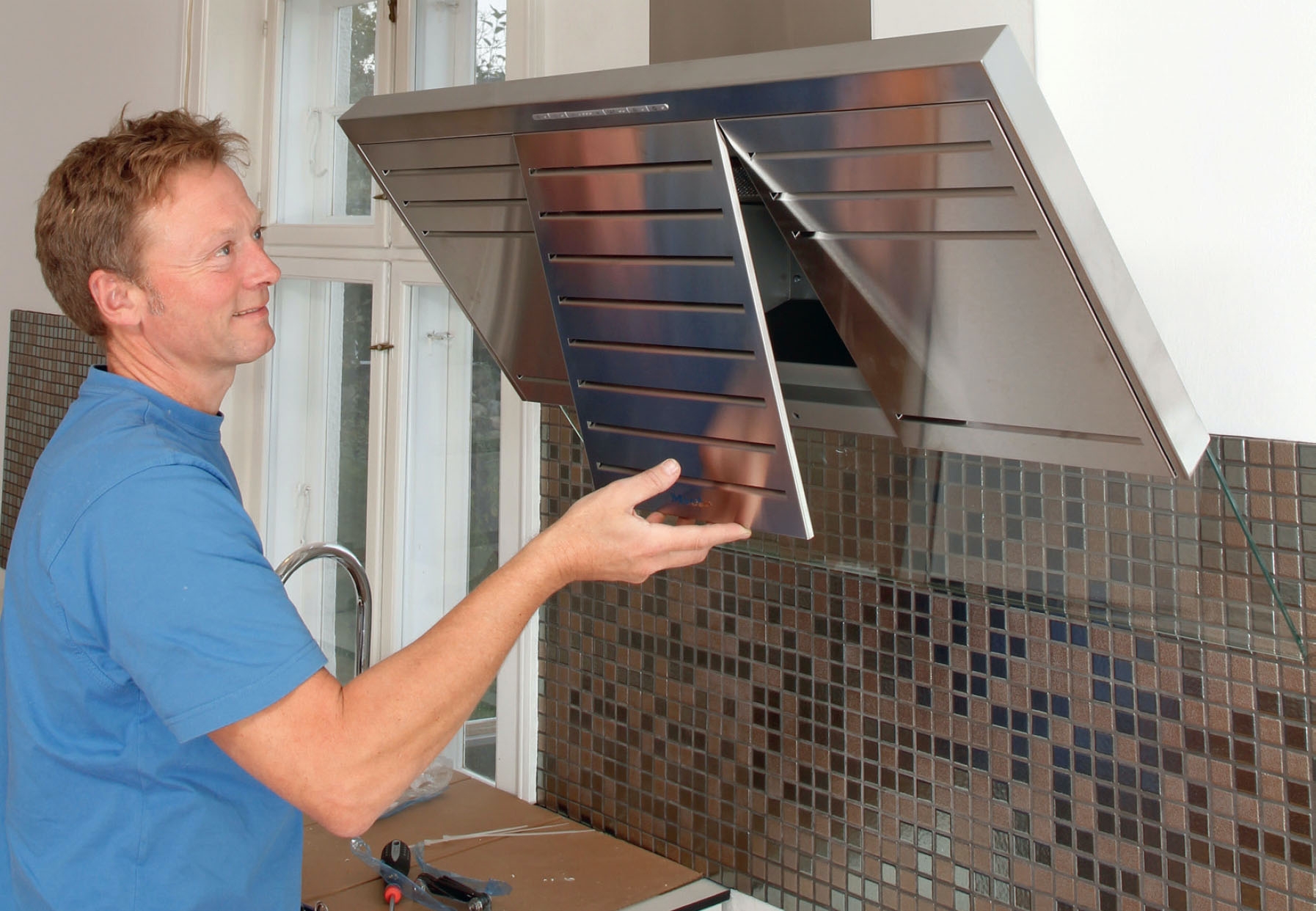

Nyt liesituuletin on asennettu ja se on valmis imemään ruuankäryt - hiirenhiljaisesti!
