Johdanto
Ohjeet
01
Valmistelut
6
Vaihe

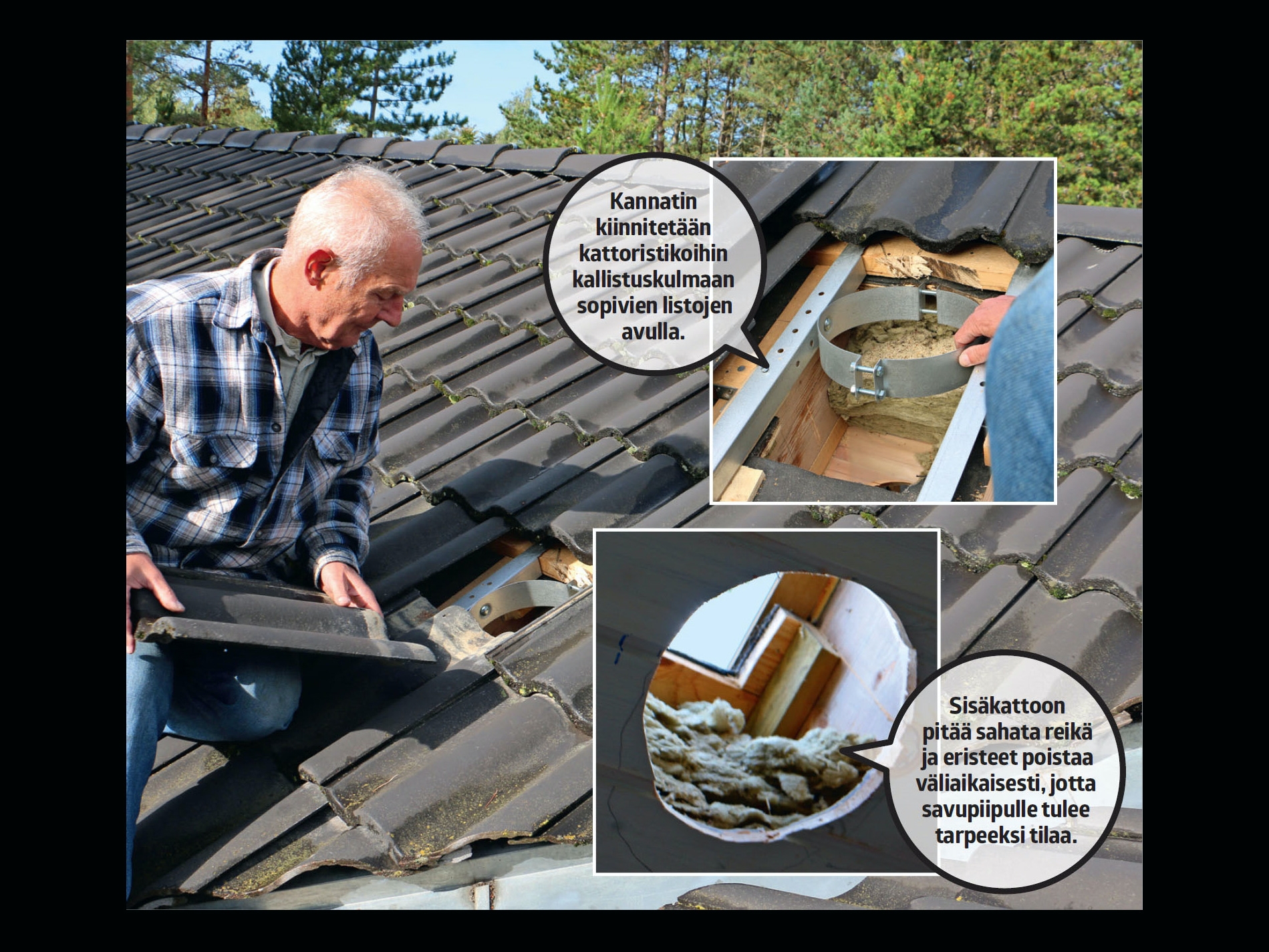

Piipunkannatin pitää savupiipun paikallaan kattoristikoiden välissä. On tärkeää, että palavan materiaalin ja piipun väliin jää vähintään viisi senttiä tilaa. Turvaetäisyys voi olla myös 10 senttiä piipun tyypistä riippuen.
Tämän talon rakentamisvaiheessa varauduttiin siihen, että olohuoneeseen asennetaan myöhemmin takka. Ristikoiden väliin asennettiin kannatin jo ennen vesikaton rakentamista, jotta kaikki olisi valmista savupiippua varten. Nyt katosta pitää vain poistaa pari kattotiiltä kannattimen tieltä ja sahata sisäkattoon reikä savupiippua varten.

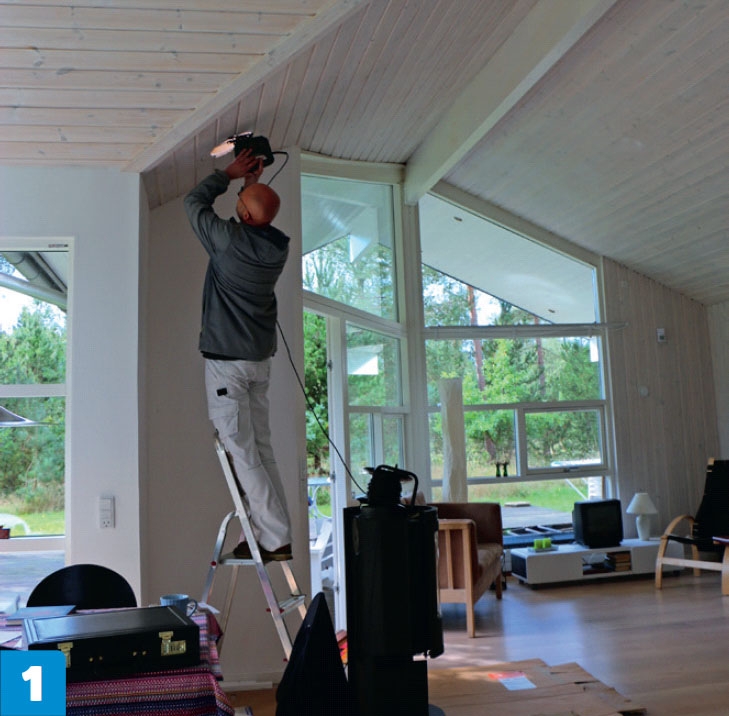

Sahaa sisäkattoon reikä. Sahaa reikä pistosahalla. Tee reiästä aluksi hieman lopullista reikää pienempi.

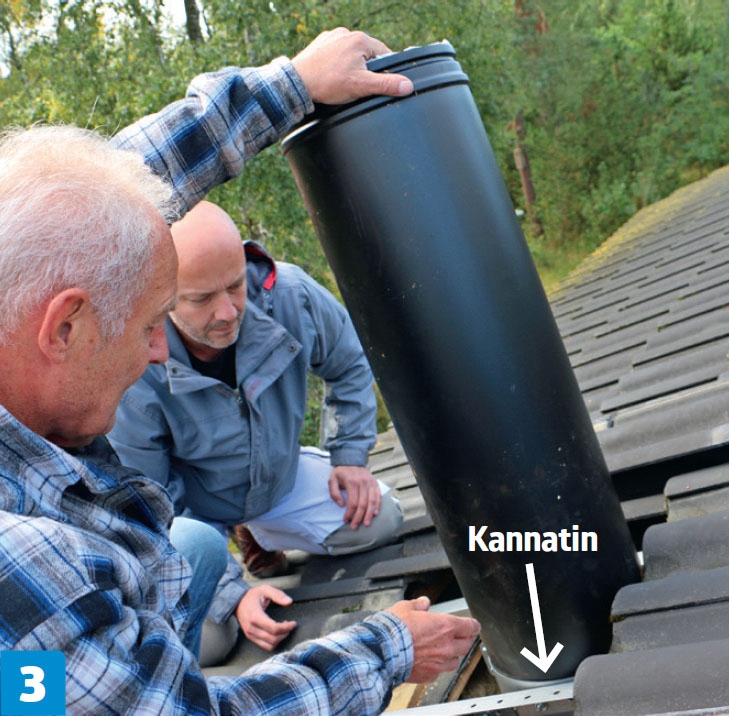

Nosta savupiipun eristetty osa katolle. Piippua tarvitaan tässä vaiheessa sisäkaton reiän tarkan paikan selvittämiseen.
Avaa piipunkannatin ja paina eristetty osa paikalleen. Tarkista vatupassilla, että piippu on suorassa. Älä kiristä piipun-kannatinta vielä kiinni piippuun.

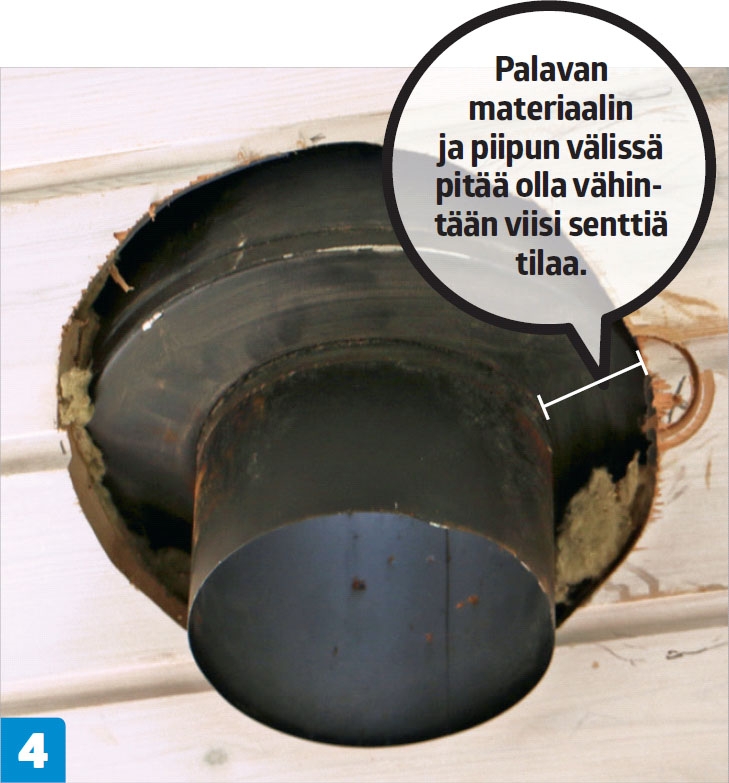

Merkitse reiän tarkka paikka kattoon. Reiän halkaisijan pitää olla vähintään 35 senttiä, ja siitä pitää olla vähintään viiden sentin etäisyys palaviin materiaaleihin. Nosta piippu pois ja sahaa reikä.

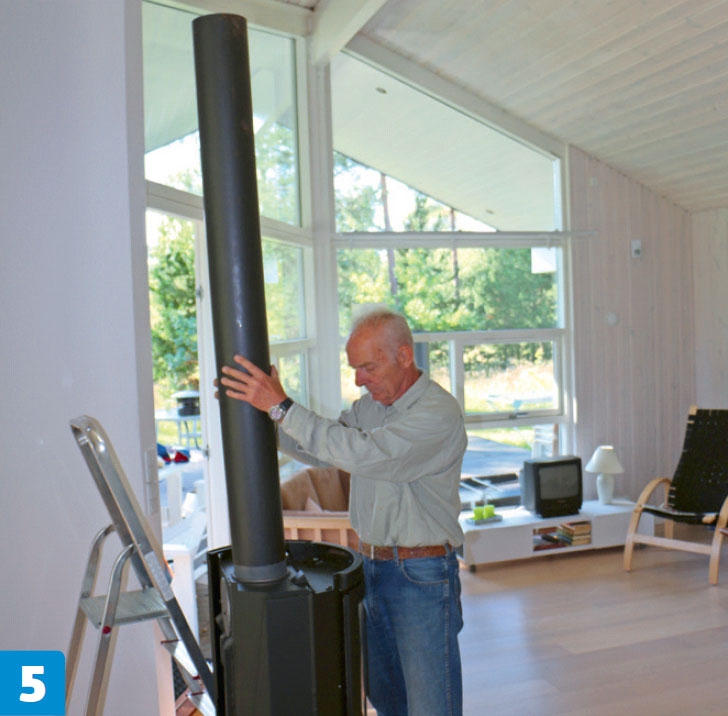

Paina savuputki kiinni takkaan ja mittaa, kuinka pitkä putken pitää olla. Savuputki on eristämätön, joten sen ja palavien mate-riaalien väliin pitää jättää vähintään puoli metriä tilaa.

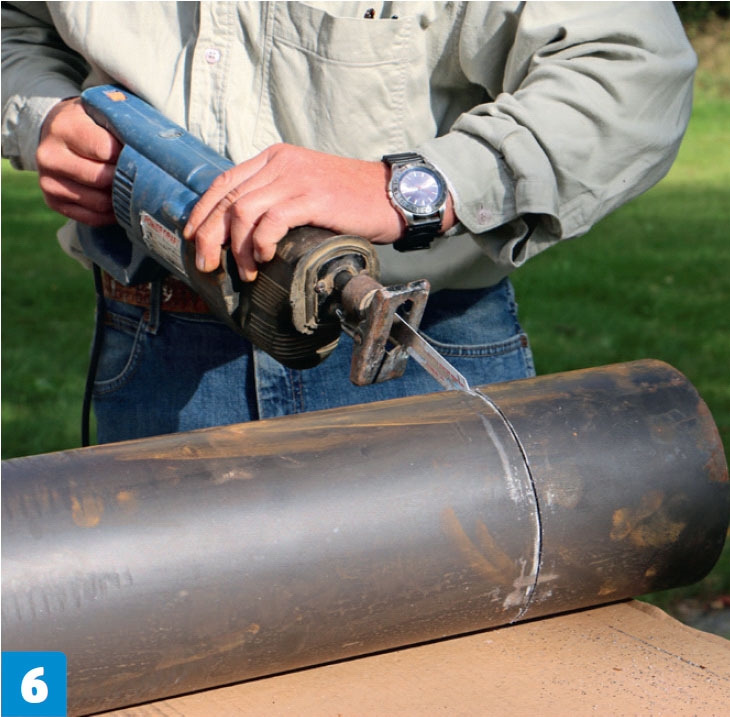

Katkaise savuputki. Tämä putki lyhennetään puukkosahalla, jossa on metalliterä. Voit katkaista putken myös kulmahiomakoneella. Jos putken päät jäävät rosoisiksi, hio piikit pois viilalla.
02
Asentaminen
8
Vaihe

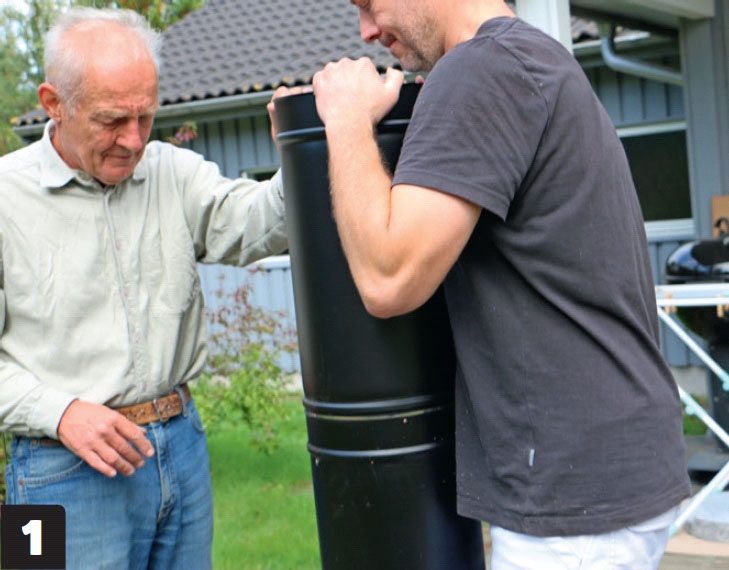

Yhdistä eristetyt piipunpätkät eli lähtökappale, eristyskaulus ja eristetty jatkokappale. Paina putket kiinni toisiinsa ja kiinnitä ne myöhemmin piipun mukana tulevalla kiristysvanteella.

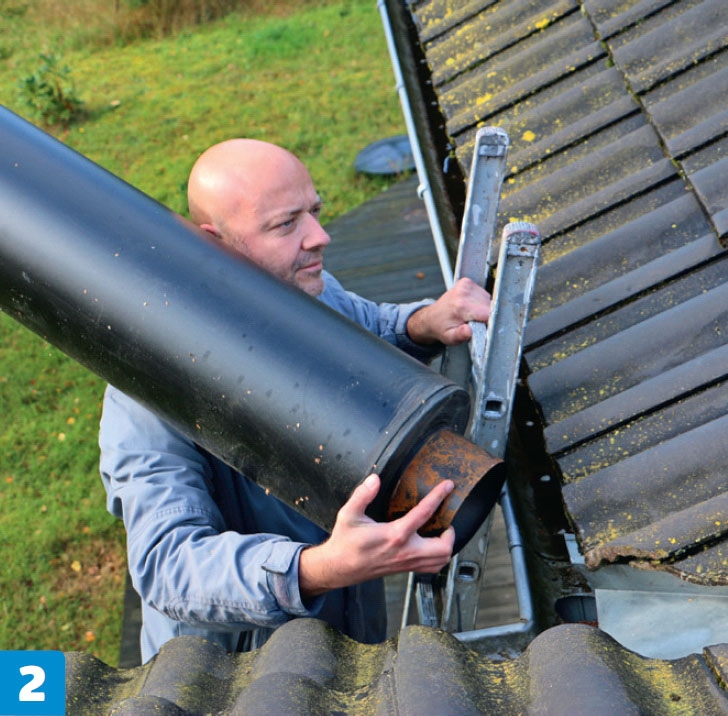

Nosta savupiippu katolle. Varmista, että piippu on koottu oikein, ennen kuin nostat sen katolle.

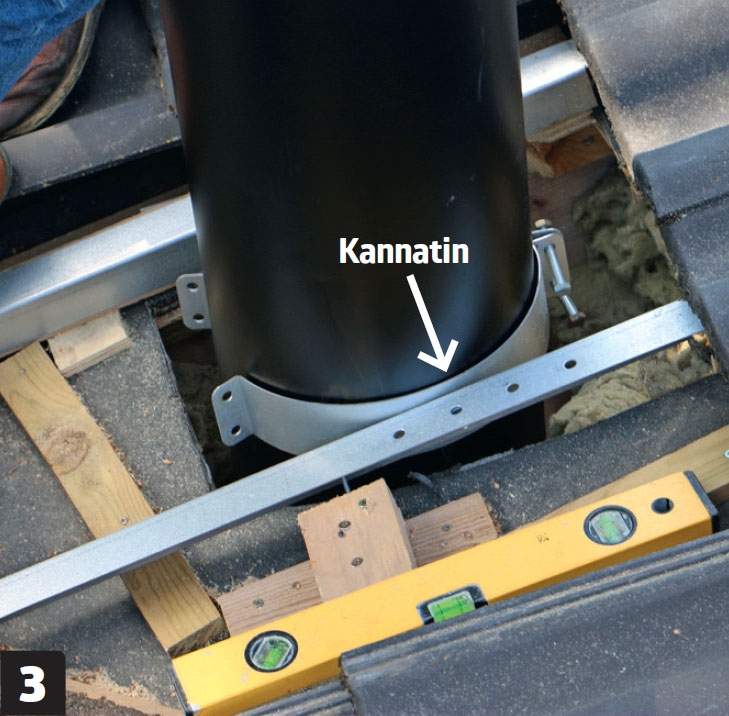

Paina piippu kannattimen läpi. Piippu on helpointa ohjata paikalleen työkaverin kanssa, joka pitelee kannatinta hieman auki. Varmista, että piippu on mahdollisimman suorassa.

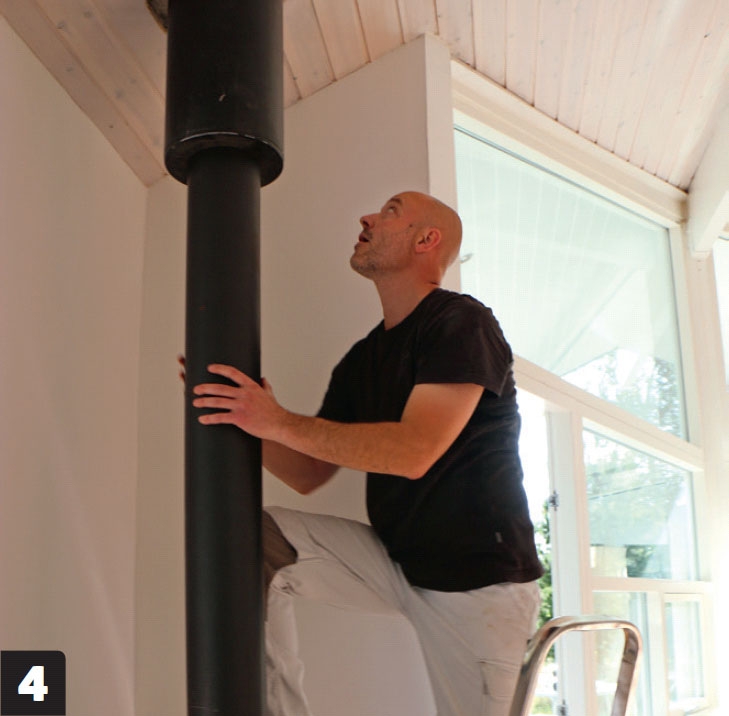

Asenna savuputki hieman paksumpaan, eristettyyn piipunosaan. Eristetty osa painuu savuputken päälle.

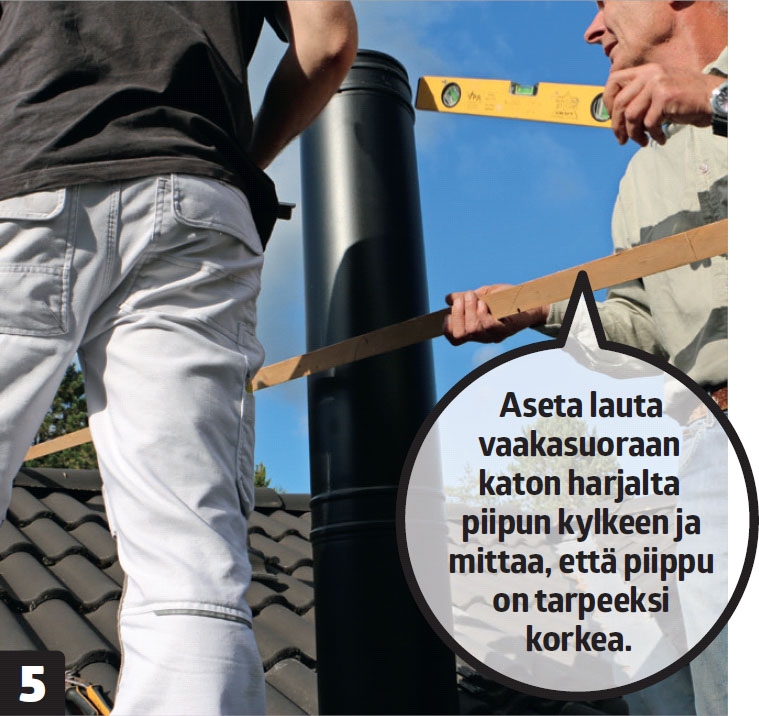

Tarkista, että savupiippu on suorassa. Varmista myös, että savupiippu on tarpeek-si korkea. Piipun pitää nousta vähintään 80 senttiä harjan yläpuolelle. Tarkista korko laudalla ja vatupassilla. Kiristä piippu kiinni.
Asenna tiivistekaulus ja aluskatteen tiiviste. Nosta muotoiltava aluskatteen tiiviste piipun päälle ja kiristä tiivistekaulus paikalleen. Tiivistä savupiipun ja kauluksen välinen rako saumasilikonilla.

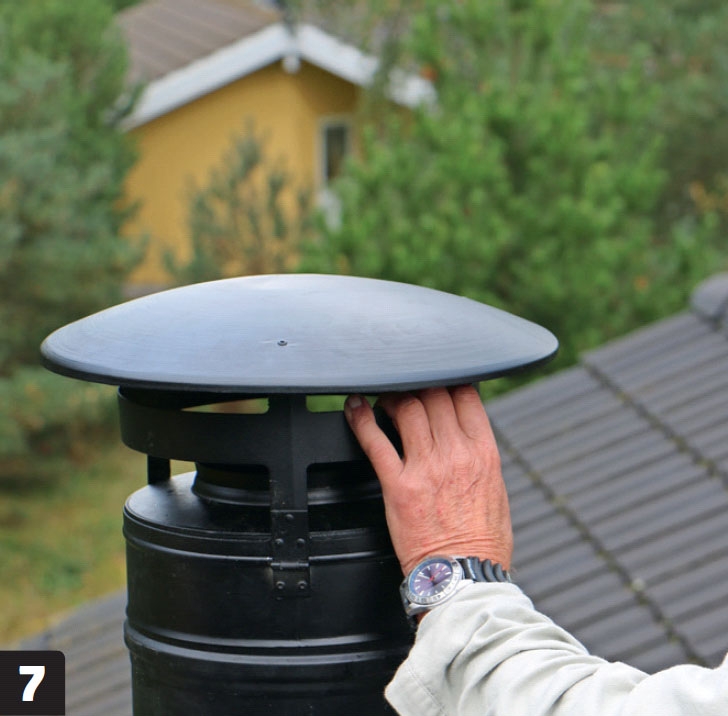

Asenna sadehattu piipun päälle. Kiinnitä hattu vasta lopuksi, sillä muuten alus-katteen tiiviste ei mahdu piipun ympärille. Hattu kiristetään kiinni yhdellä vanteella.

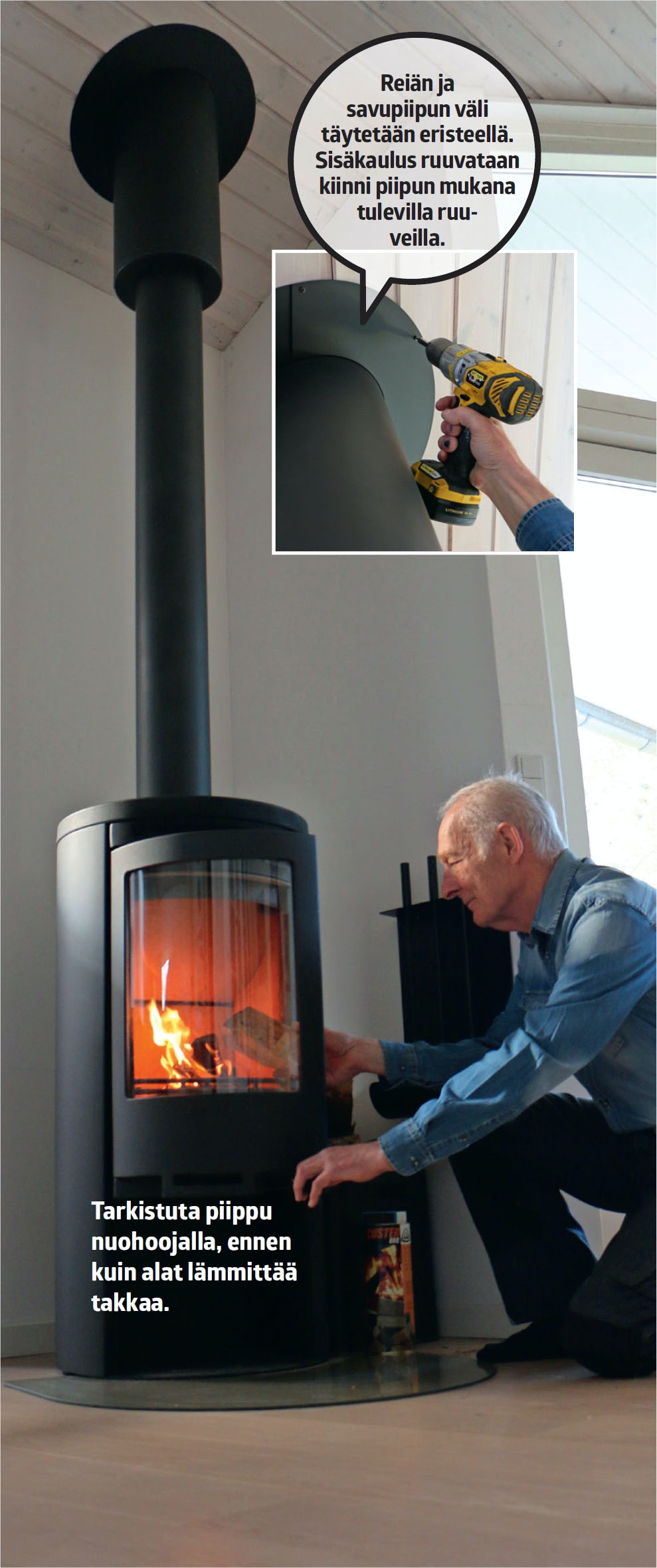

Tarkistuta piippu nuohoojalla, ennen kuin alat lämmittää takkaa.
Materiaalit
- 1 teräspiippu.
Erikoistyökalut
- Puukkosaha ja metalliterä.
Vie aikaa
Noin päivän.
Hinta
700-1 000 euroa.
Vaikeusaste
Alustavat työt kuten reikien sahaa-minen pitää tehdä erittäin tarkasti. Varmista, että savupiipusta on tarpeeksi pitkä matka palaviin materiaaleihin. Piipun kokoaminen on helppoa.

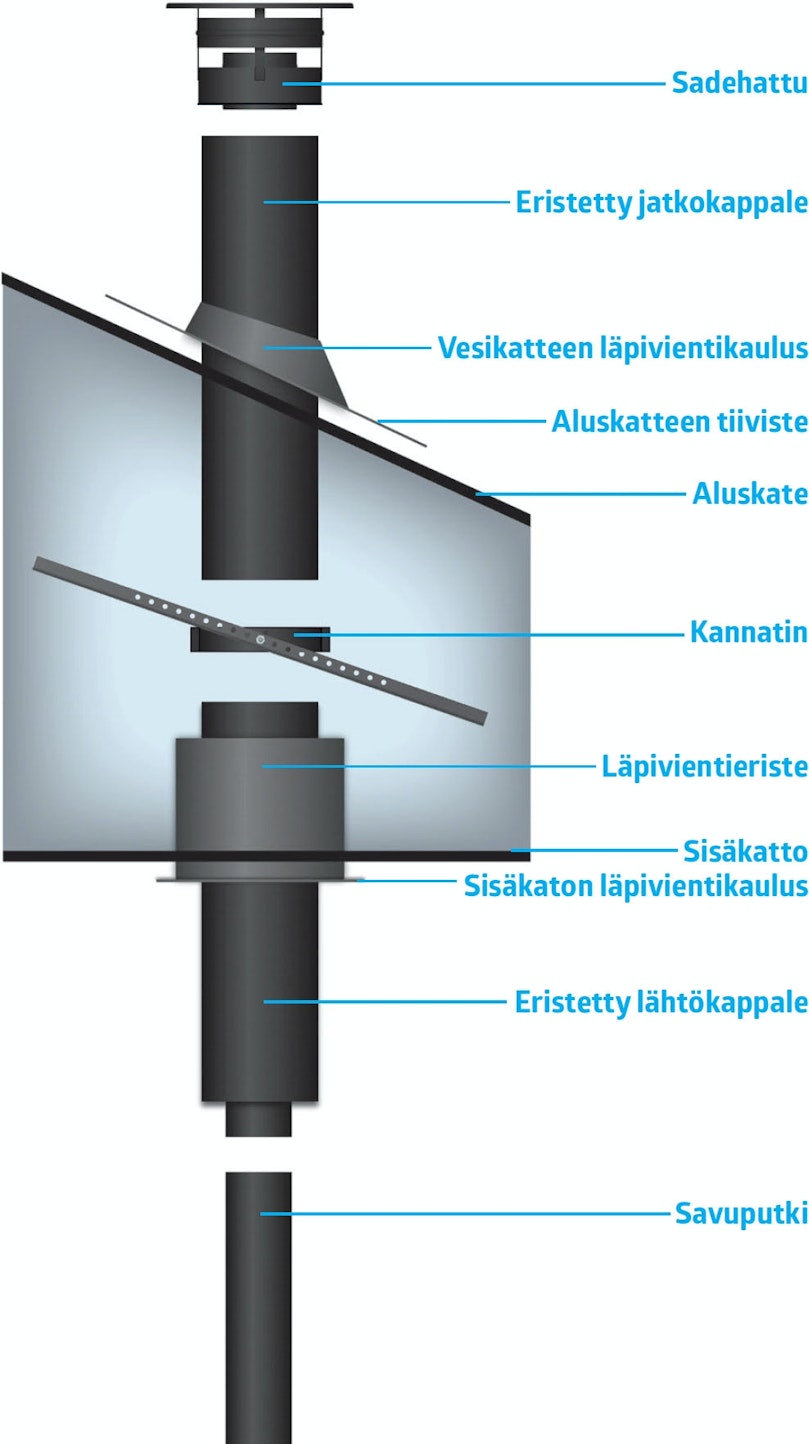

Piirustus
Piirroksessa näkyy, mihin savupiipun osat kuuluvat. Eri valmistajien putkipaketit poikkeavat toisistaan.
3D-malli
Savupiippu
Vinkit & niksit

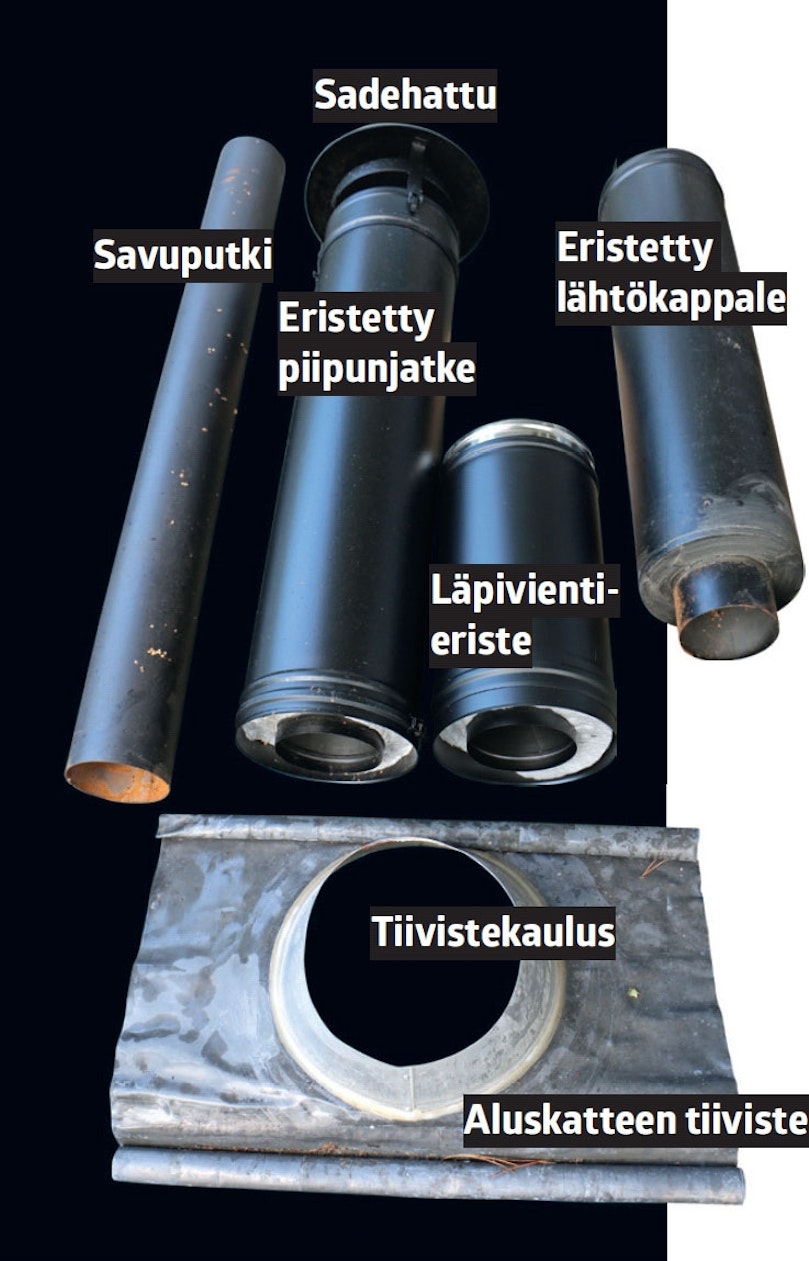

Rakennussarjan osat
Markkinoilla on paljon erilaisia valmis-piippuja. Teräspiippu-jen hinnat vaihtelevat karkeasti 700 ja 1 000 euron välillä, ja niillä on usein 10 vuoden puhki ruostumistakuu. Tässä piipussa on ruostumaton ja haponkestävä ydin ja ruostumaton ulkopinta, jossa on uv-suojamaali. Piippu-järjestelmät ovat erilaisia, kaikissa ei ole yhtä paljon osia ja samalla osalla voi olla erilaisia nimiä.

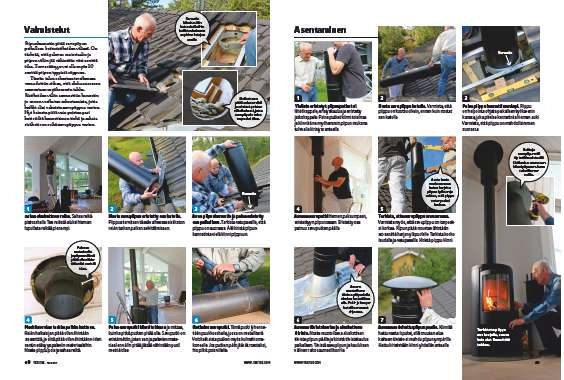

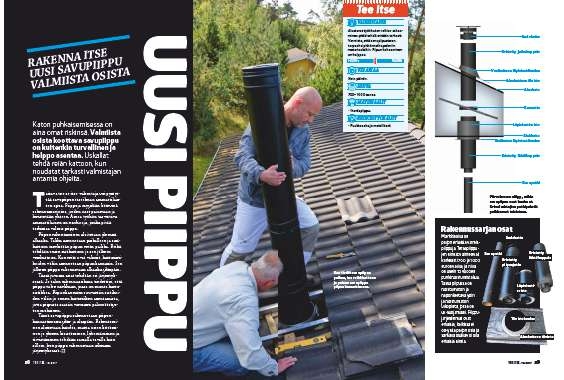

Lehtiversio
Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
