    Tutustu hitsauslaitteisiin

    Oikein säädetyillä kaasuhitsauslaitteilla on ilo tehdä töitä, ja väärin säädetyillä laitteilla hitsaaminen on vähintään yhtä turhauttavaa. Joskus on vaikea tietää, onko vika langassa, virrassa vai nopeudessa ja mitä pitää säätää, jotta laitteet toimisivat oikein.

    Kirjoittaja
    -
    25. joulukuuta 2023
    kaasuhitsauslaitteita

    Kaasuhitsauslaitteita

    Kaasuhitsauslaitteissa on kolme asiaa, jotka pitää säätää oikein, jotta laitteet toimivat oikein. Ne ovat langan syöttönopeus, sähkövirran voimakkuus ja polttimen liikuttamisnopeus.

    Asiaa ei voi ymmärtää, jos ei tiedä, miten kaasuhitsauslaitteet toimivat. Hitsattavaan metalliin kiinnitetään puristin, jossa on miinusnapa, ja plusnapa yhdistetään kädessä pidettävään kaasupolttimeen. Kun nappi painetaan pohjaan, tapahtuu kolme asiaa: Ensimmäinen niistä on se, että laitteen virta kytkeytyy päälle. Toiseksi polttimesta alkaa tulla ulos ohutta metallilankaa.

    Kolmanneksi lankaa pitkin alkaa virrata hiilidioksidia. Sähkövirta pitää hitsattavan esineen hehkuvan kuumana ja sulattaa langan hitsaussaumaksi. Hiilidioksidi pitää huolen siitä, ettei happi pääse sotkemaan hitsaussaumaa. Se on tarpeen, jotta saumasta tulee siisti ja yhtenäinen.

    Helppo käyttää

    Oikein säädettyjä kaasuhitsauslaitteita on uskomattoman helppo käyttää. Hitsaussauma sulaa kiinni metalliin kaarevaksi, makkaran näköiseksi juotokseksi. Toisaalta kaasuhitsauslaitteet voivat olla todella raivostuttavat, jos säädöt eivät ole kohdallaan.

    Silloin voi olla vaikea päätellä, onko sähkövirta liian heikko vai voimakas, tuleeko lanka ulos liian nopeasti vai hitaasti vai johtuuko vika siitä, että poltinta liikutetaan liian nopeasti tai hitaasti.

    Jotta asia ei olisi niin yksinkertainen, pitää ottaa huomioon myös se mahdollisuus, että hiilidioksidia on liikaa tai liian vähän. Useimmissa kaasuhitsauslaitteissa on kuitenkin painemittari, joka huolehtii kaasun määrästä. Siksi unohdamme sen tällä kertaa.

    Jos hitsauslaitteiden säätämiseen kysyy neuvoa kokeneelta hitsarilta, hän saattaa vastata, että sen kuulee. Se on totta, sillä kaasuhitsauslaitteista kuuluu tasapainoinen ääni, kun se toimii oikein. Siitä ei kuitenkaan ole paljon apua, jos laite ei toimi kunnolla. Säätämistä vaikeuttaa se, että samat asetukset eivät sovi eripaksuisille materiaaleille.

    Tässä jutussa keskitytään siihen, mitä hitsaussaumasta voi päätellä katsomalla ja mitä asetusta havainnon perusteella pitäisi säätää isommalle tai pienemmälle.

    Klikkaa kappaleita päästäksesi alemmas jutussa.

    Sisältökatsaus

    Hyvä hitsaussauma

    Kaasuhitsauslaitteita pitää säätää sen mukaan, millaista materiaalia niillä hitsataan.

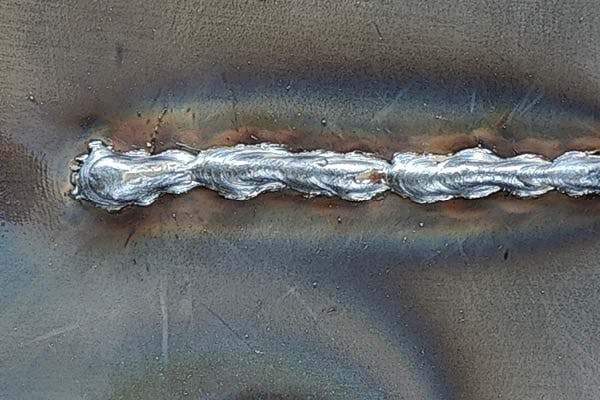

    Hyvä hitsaussauma näyttää tältä. Se on yhtenäinen, kaareva ja sulanut hyvin kiinni metalliin. Se varmistaa, että sauma on tiivis eikä irtoa koskaan.

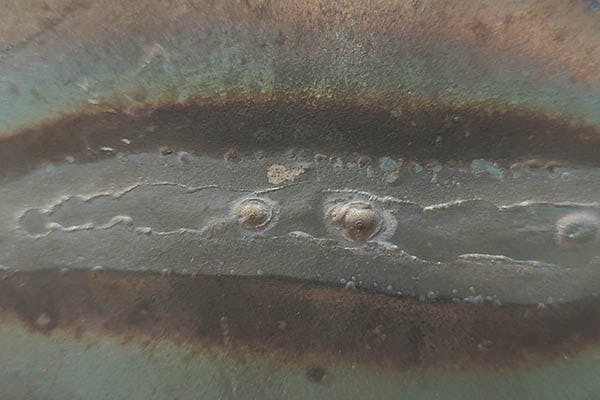

    Takapuolella näkyy selkeästi, että sauma on sulanut yhteen metallin kanssa.

    Löydä oikeat asetukset

    Säädettävät asiat ovat sähkövirran voimakkuus, langan nopeus ja hitsausnopeus. Jos laitteet eivät toimi kunnolla, voi olla vaikea tietää, mitä pitäisi muuttaa ja mihin suuntaan.

    Esittelemme järjestyksessä muutaman esimerkin yleisistä virheistä, jotka johtuvat virran voimakkuudesta, langan nopeudesta ja hitsausnopeudesta.

    Virransäätönapissa on yleensä kymmenen porrasta. Jos kyse on 200 ampeerin hitsauslaitteista, jokainen porras vastaa 20:tä ampeeria. Asteikon kohta kuusi vastaa 120:tä ampeeria.

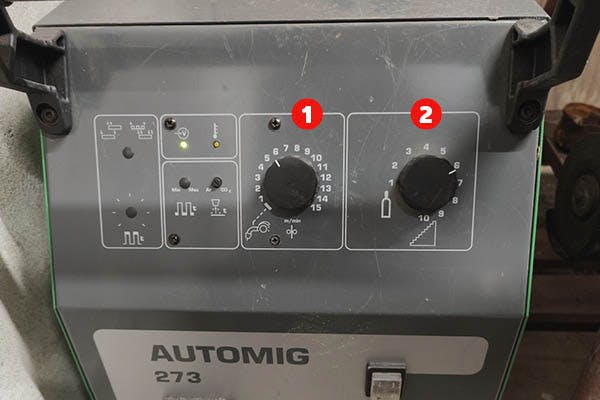

    Kuvassa näkyy kaksi säätönappia.

    • 1: Tästä säädetään langan nopeutta (metriä/minuutti).
    • 2: Tästä säädetään virran voimakkuutta.

    7 asiaa, jotka pitää muistaa, kun hitsaat

    • 1. Turvallisuus. Muista aina käyttää suojavarusteita eli hitsauskypärää ja -hanskoja.
    • 2. Tuuletus. Hitsaussavu on hyvin myrkyllistä, joten tuuleta kunnolla tai hitsaa ulkona.
    • 3. Koehitsaus. Tee aluksi muutama koehitsaus ylimääräisiin metallinpaloihin ja hienosäädä laitteet sen perusteella, miltä saumat näyttävät.
    • 4. Metallin puhdistus. Varmista. ettei hitsattavilla pinnoilla ole ruostetta, maalia, öljyä tai muuta likaa.
    • 5. Tekniikka. Pidä hitsauspoltinta 10–15 asteen kulmassa ja liikuta sitä tasaisesti sauman suunnassa.
    • 6. Tauot. Hitsauksesta syntyy paljon lämpöä, ja polttimen kannattelu voi olla pitemmän päälle raskasta. Pidä taukoja säännöllisesti.
    • 7. Hitsauslaitteiden puhdistus. Pidä hitsauslaitteet puhtaina. Se koskee etenkin polttimen päätä, josta lanka tulee ulos.

    Virran voimakkuus ja langan nopeus

    Hitsattavan metallin paksuus vaikuttaa eniten siihen, miten laitteet pitää säätää. Jos et saa laitteita toimimaan oikein, voit ottaa lähtökohdaksi alla olevan taulukon ja jatkaa säätämistä ohjeiden pohjalta.

    Jos yhteen liitettävät raudat ovat eripaksuisia, kokeile asetuksia, jotka sopivat jotenkuten molemmille metalleille. Säädöt ovat kohdillaan, kun sauma sulaa kunnolla kiinni paksumpaan rautaan mutta poltin ei tee reikää ohuempaan materiaaliin.

    Virran voimakkuus

    Virran voimakkuus on ratkaisevan tärkeää hyvän hitsaus­sauman tekemiselle.

    Oikea voimakkuus riippuu materiaalin paksuudesta. Virran pitää olla sitä voimakkaampi, mitä paksumpaa metalli on.

    Millin paksuisen materiaalin hitsaamisen voi aloittaa esimerkiksi 30–40 ampeerilla. 2 millin paksuiselle sopii 40–60 ampeeria.

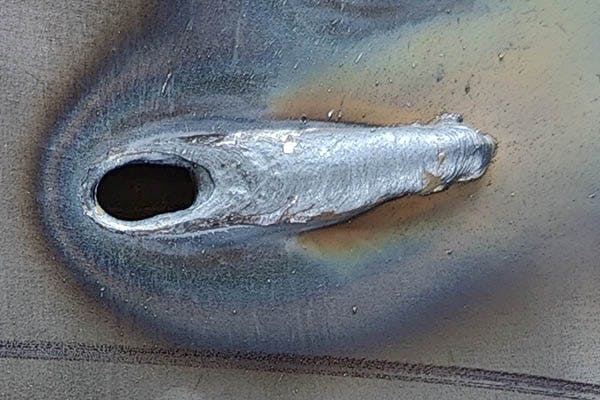

    Tässä virta on aivan liian voimakas, ja metalliin palaa reikä.

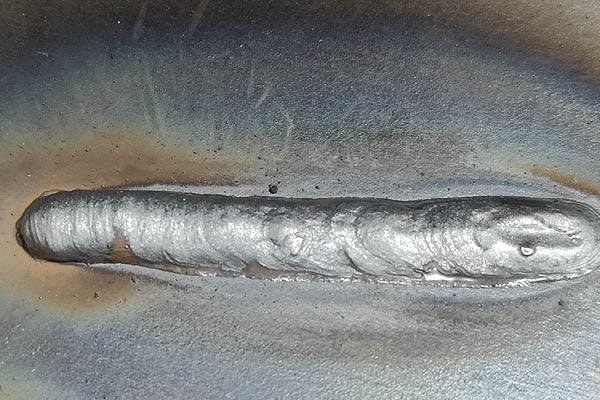

    Tässä virta on liian matala. Hitsaussauma jää metallin pinnalle eikä sula kunnolla. Saumasta ei tule kestävä.

    Langan nopeus

    Langan nopeus tarkoittaa sitä, kuinka nopeasti hitsauslanka tulee ulos polttimesta.

    Mitä nopeammin lanka tulee ulos, sitä enemmän saumamateriaalia on.

    Siitä voi olla hyötyä paksujen metallien hitsaamisessa, mutta se tekee hitsaamisesta vaikeampaa. Noin 2–3 metriä minuutissa voi olla hyvä lähtökohta ohuille, 1–2 millin materiaaleille, ja 4–5 metriä minuutissa paksummille, yli 3 millin materiaaleille.

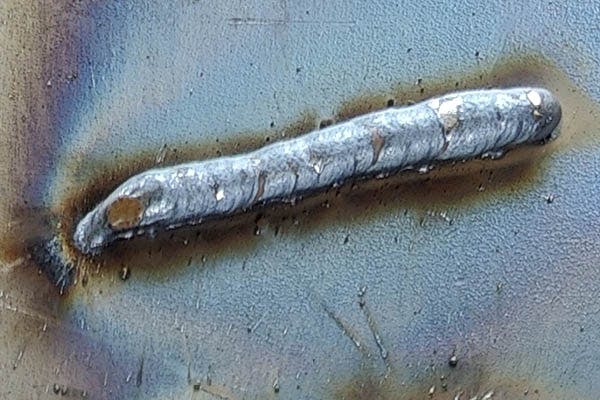

    Tässä langan nopeus on liian hidas, ja saumasta tulee ihan heikko.

    Tässä lanka tulee ulos liian nopeasti. Poltinta pitää liikuttaa hitaasti, jotta lanka ehtii sulaa. Seuraus on, että metalli palaa puhki.

    Hitsausnopeus

    Hitsausnopeutta ei voi säätää laitteen napeista, mutta se on vähintään yhtä tärkeä osatekijä hyvän sauman tekemisessä kuin muutkin.

    Poltinta pitää liikuttaa tasaisella nopeudella, jotta saumasta tulee siisti ja yhtenäinen.

    Liian nopea liike tekee saumasta ohuen ja heikon, kun taas liian hidas liike voi kuumentaa metallia niin paljon, että siihen palaa reikä.

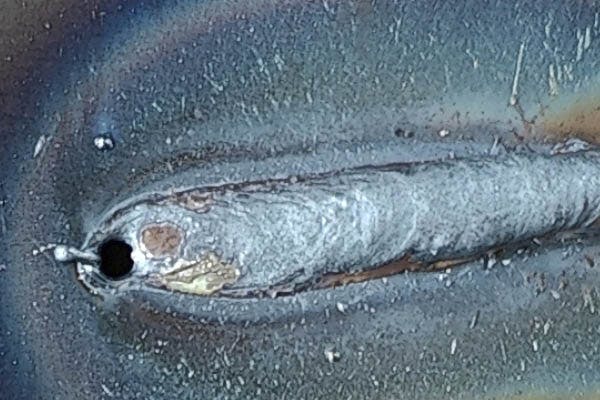

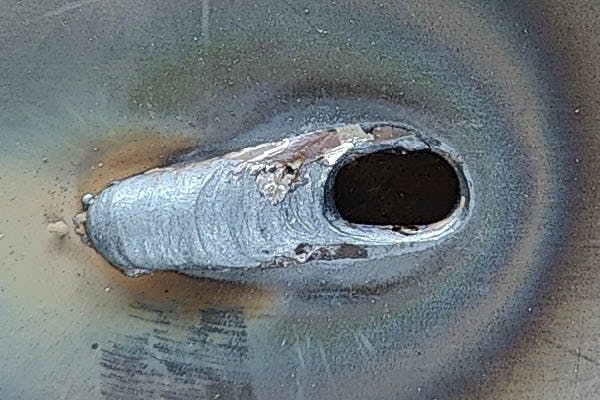

    Tässä poltinta on liikutettu liian hitaasti sillä seurauksella, että metalliin on palanut reikä.

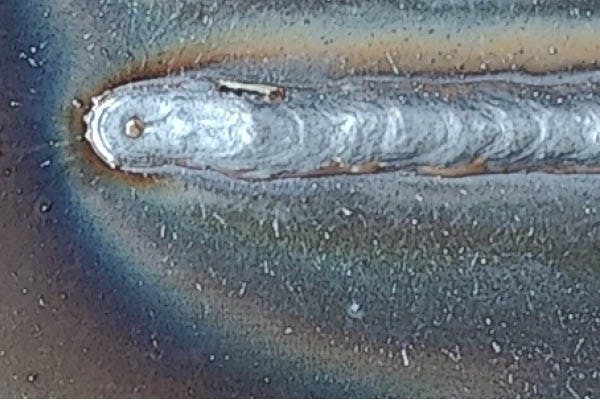

    Tässä poltinta on liikutettu aivan liian nopeasti. Hitsaus­saumasta tulee heikko, kun se ei ehdi sulaa kiinni metalliin.

    Teksti ja kuva: Søren Prien
