Johdanto
Ohjeet
01
Tolpat ja palkit
3
Vaihe
Isot rungot ovat kaikki erikokoisia, joten niitä on vaikea saada suoraan riviin.
Isoimmat rungot asennetaan nurkkiin tyvi alaspäin.
Rungot pystytetään tolppakenkiin, mikä vaikeuttaa niiden suoristamista. Rungot pitää jäykistää kunnolla ennen kattopalkkien ja vinotukien asennusta. Palkin pitää olla järeä, jotta se kestää pitkällä jännevälillä. Isoa palkkia on vaikea käsitellä.
Ongelma ratkaistaan rakentamalla fiksu nosturi, joka hyödyntää vipuvoimaperiaatetta ja köysiä.
Kantavat tolpat nostetaan irti kosteasta maasta tolppakengillä. Tolpat ovat erikokoisia, joten tolppakengät koostuvat litteistä reikälevyistä, jotka kiinnitetään tolppien päihin.

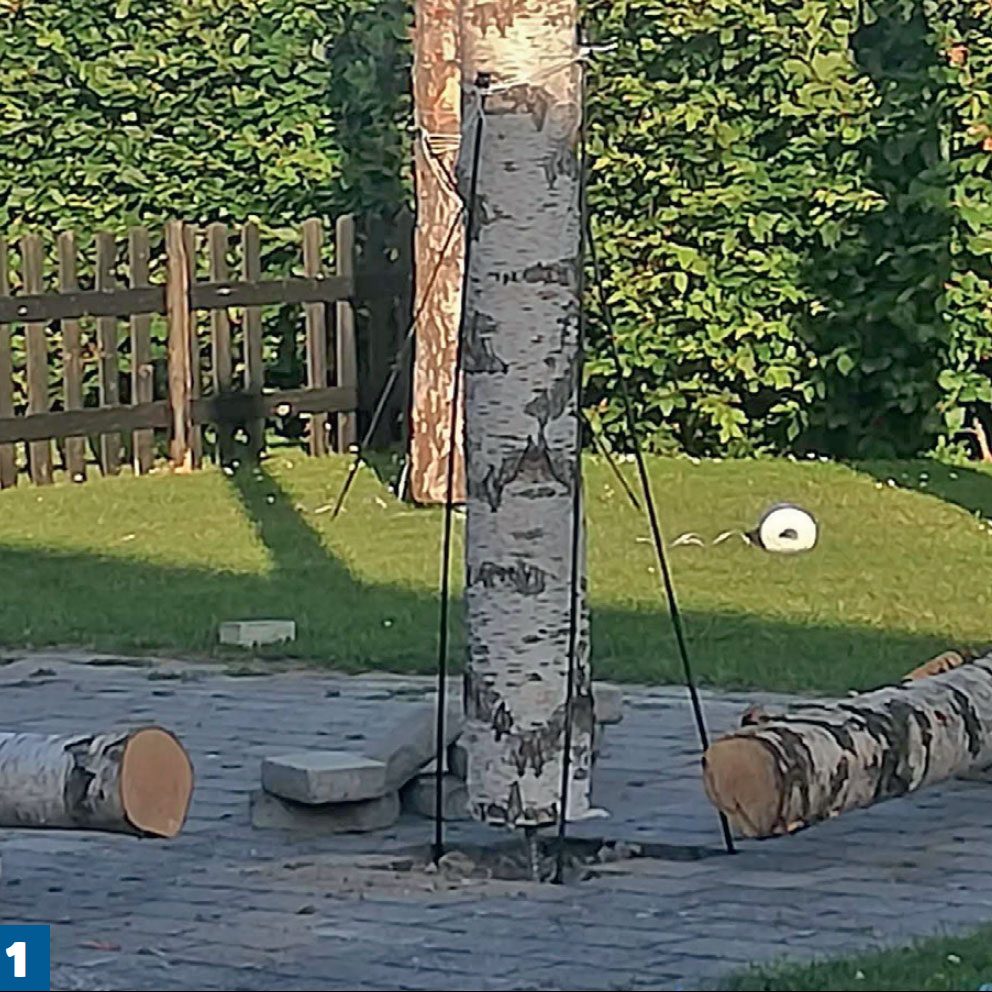

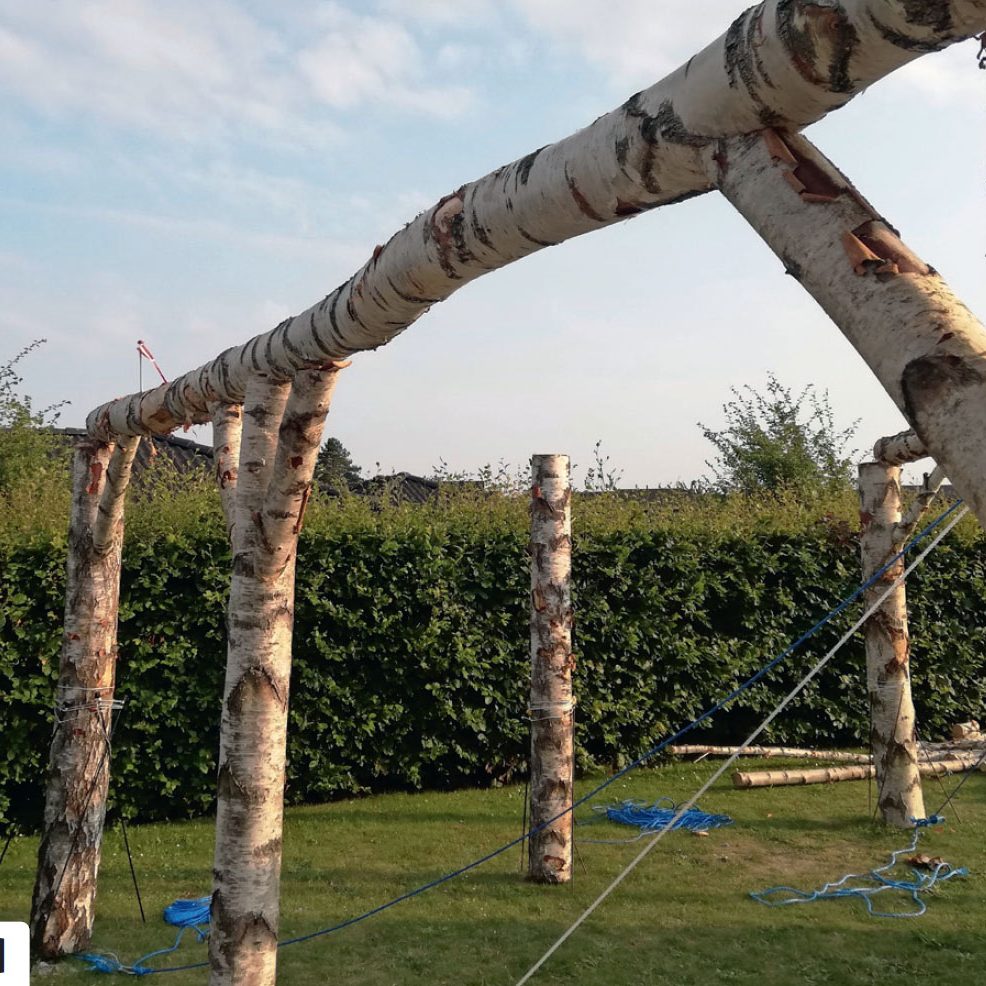

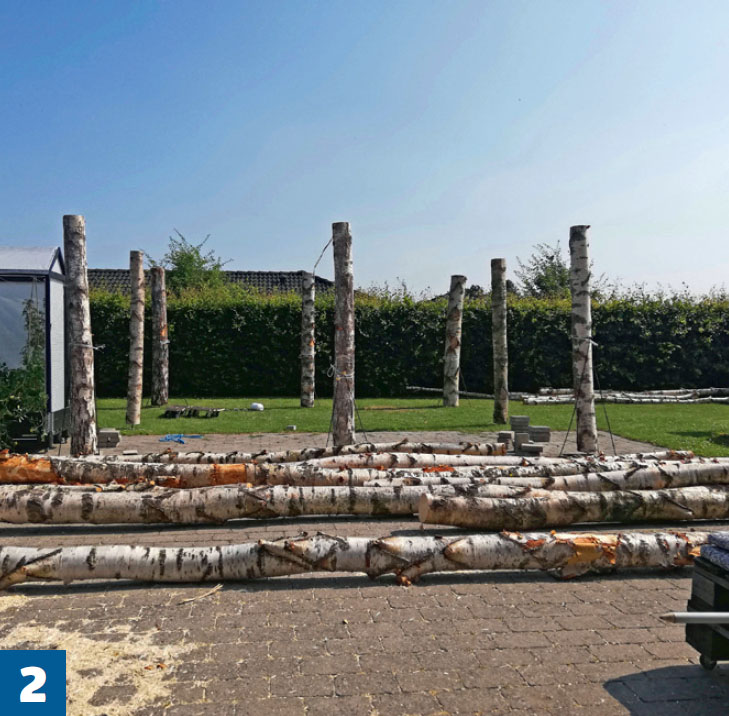

Asenna pystytolpat maahan valettuihin tolppakenkiin. Rungot voivat olla kieroja, mutta yritä saada ne mahdollisimman suoraan. Jäykistä rakenne köysillä ja rimoilla.
Kantavien tolppien päälle asennettavan palkin pitää olla järeä, mikä tarkoittaa, että se on melko raskas. Voit käyttää apuna itse tehtyä nosturia, joka hyödyntää vipuvoimaperiaatetta ja toimii köysistä vetämällä.
02
Pyöreiden tolppien valaminen
2
Vaihe
Isot ja epäsymmetriset tolpat on helpointa kiinnittää maahan valamalla. Se on kuitenkin huono ratkaisu kosteuden kannalta.
Voit välttää kosteusongelmat kiinnittämällä tolpat maahan valettuihin tolppakenkiin. Epäsymmetristen runkojen kanssa ei voi kuitenkaan käyttää tavallisia tolppakenkiä, joissa on haarukka tai jalusta.
Rungot kiinnitetään tolppakenkiin alhaalta päin tai pitkällä, läpi menevällä pultilla.
Tällaista tolppakenkää käytetään siten, että rungon pohjaan sahataan lovi, joka painetaan siivekkeen päälle. Tolppakengässä on vetoa vastustava ominaisuus, jollaista ei ole muissa tolppakengissä. Tolppaan porataan neljä 8 millin reikää, joihin asennetaan pultit.
Tämä tolppakenkä on tehty hitsaamalla nelikulmainen levy paksuun harjateräkseen. Levyn yläpuolelle jää 5 sentin pätkä harjaterästä, joka työnnetään tolpan pohjassa olevaan reikään. Tällaista tolppakenkää on helppo käyttää, mutta se ei vastusta rakennukseen kohdistuvaa tuulikuormaa.
03
Vinotuet ja lyhyet pystypalkit
4
Vaihe

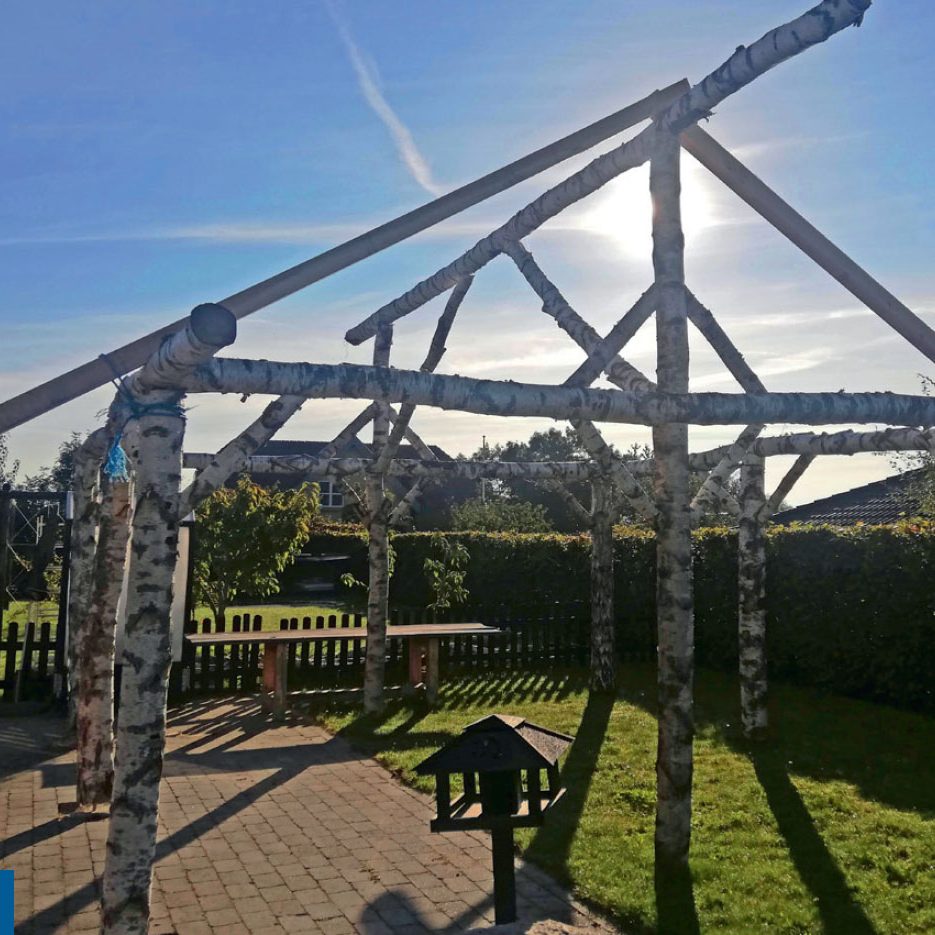

Runko pitää jäykistää kunnolla, jotta se kestää ison kattorakenteen.
Pystytolpat ovat tolppakenkien varassa ja hyvässä suojassa kosteudelta, mutta tolppakengät eivät vakauta rakennetta.
Siksi on tärkeää tehdä rakennukseen vinotuet niin moneen kohtaan kuin mahdollista.
Kattopalkit tulevat kurkihirren varaan, mikä tarkoittaa, että rakennuksen päihin tarvitaan pystytolpat. Myös ne pitää jäykistää perusteellisesti.
Tee jäykistykset pystytolppien ja palkin väliin. Vinotuet tehdään pienemmistä koivunrungoista, joiden pituus on noin puoli metriä. Niiden päät sahataan viistoiksi, ja tuet ruuvataan kiinni tolppiin 6x130 millin ruuveilla. Muista porata isoille ruuveille valmiit asennusreiät, jotta puu ei halkea.

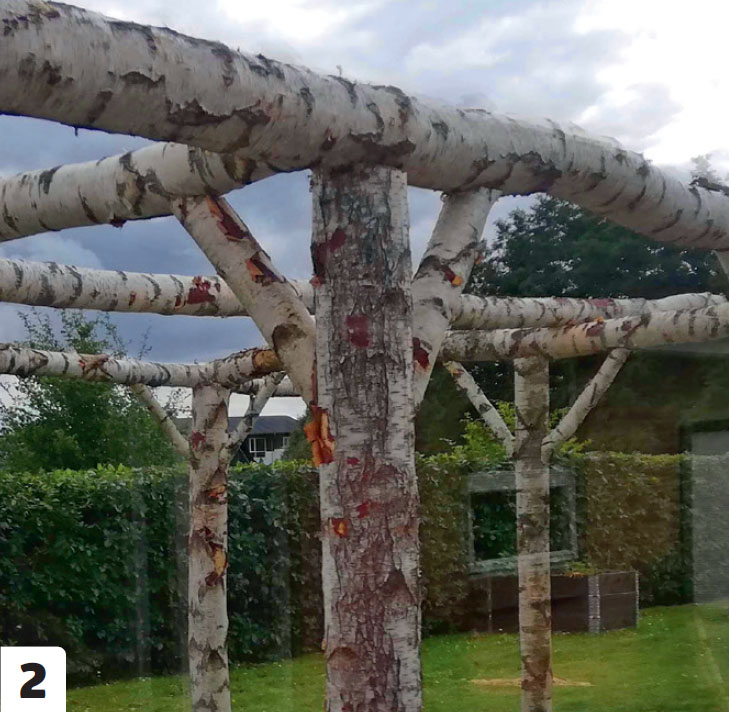

Myös nurkkiin tarvitaan vinotuet. Tee nurkkavahvikkeista mahdollisimman pitkät, jotta rungosta tulee tukeva.

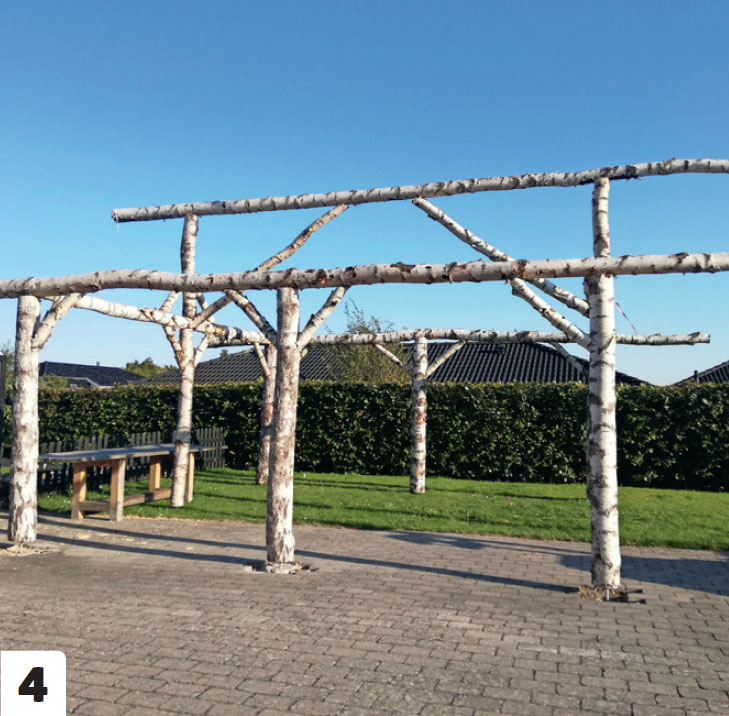

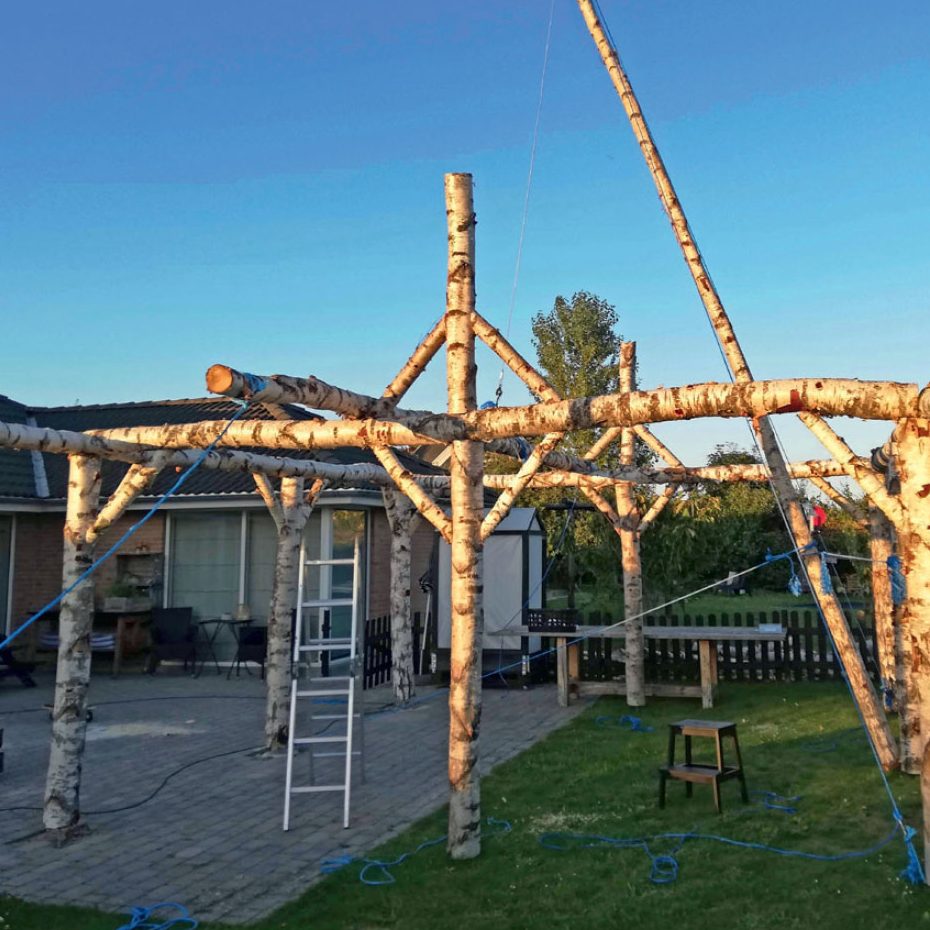

Kattopalkit tehdään lankuista kurkihirren ja sivupalkkien varaan. Poikittaiset yläpalkit tuetaan järeillä tolpilla ja vakautetaan vinotuilla.
Kurkihirsi asennetaan viimeiseksi. Sen alle tehdään pitkät vinotuet, jotta kurkihirsi ei ala notkua.
04
Kattorakenne
4
Vaihe
Katon rakentamisessa luonnolliset, pyöreät muodot saavat antaa tilaa sahatuille lankuille. Ilman niitä suoran aluskatteen tekeminen raakapontista ei onnistu.

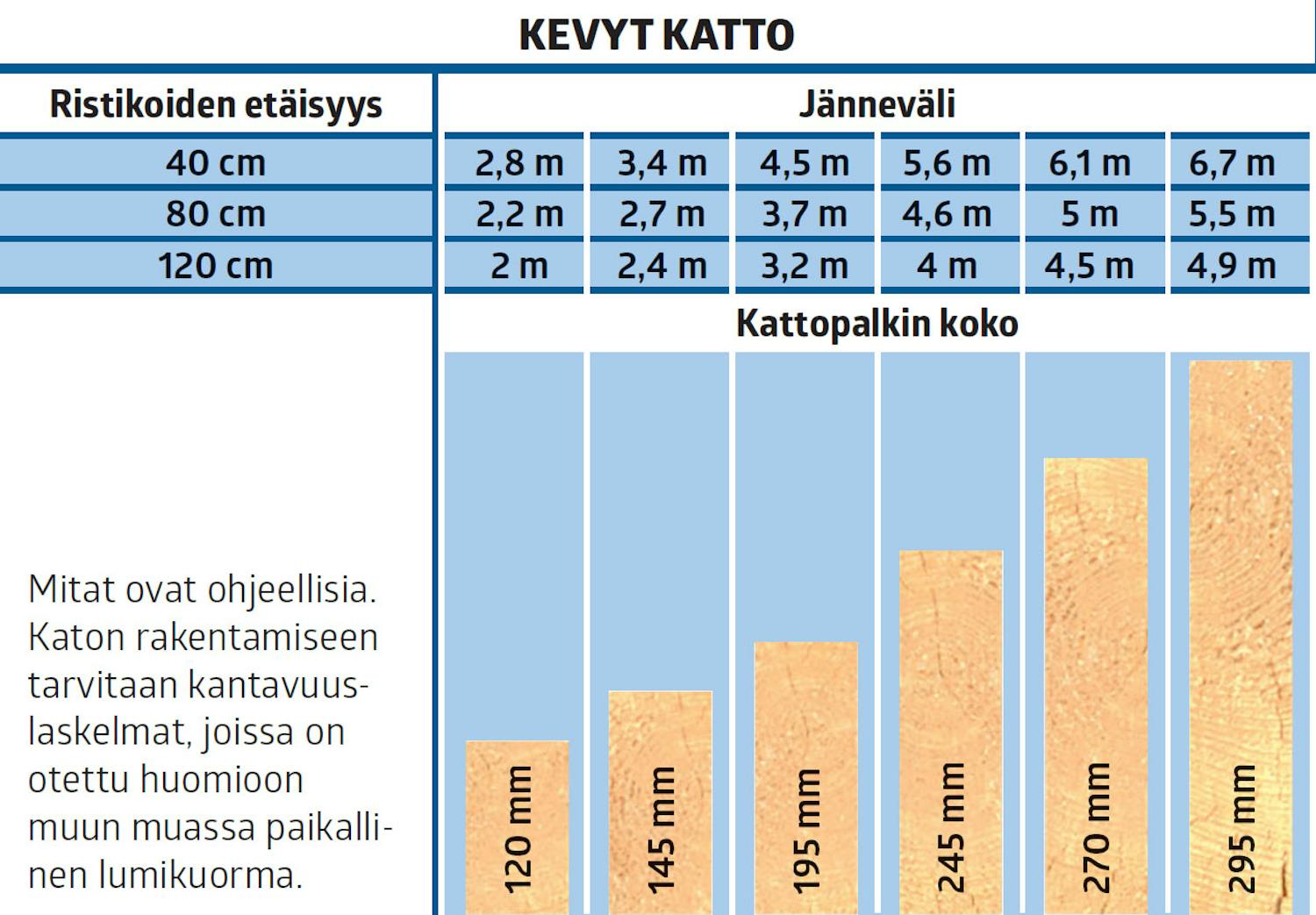

Kattopalkkien etäisyys saa olla korkeintaan metrin, jos aluskate tehdään raakaponttilaudoista.
Kattopalkkien säätäminen oikeaan korkoon voi olla vaikeaa, joten jokaisen palkin alle tehdään ylimääräiset tukikapulat.

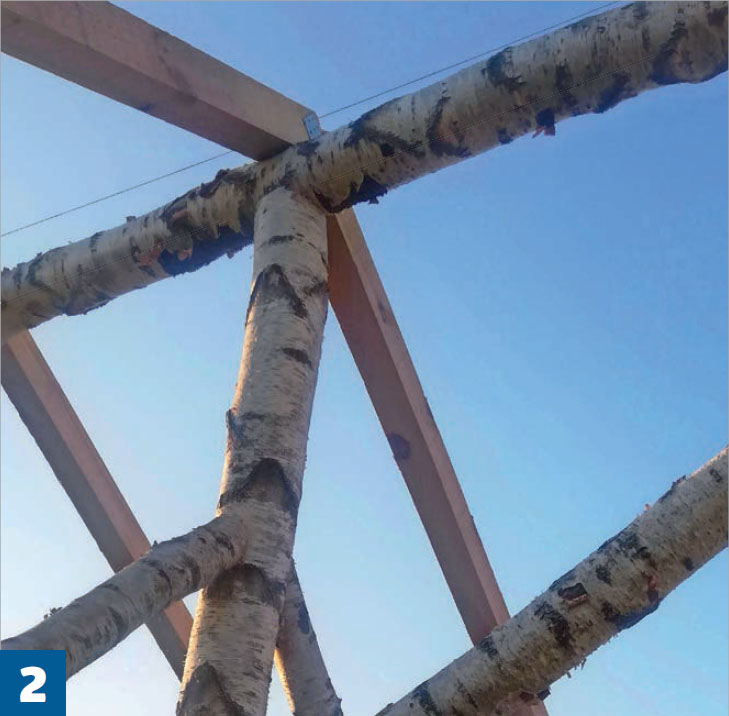

Tee päätyyn aluksi koeristikko ja käytä sitä muiden ristikoiden mallina. Asenna aluksi molemmat päätyristikot ja käytä niitä lähtökohtana muiden ristikoiden tekemiseen. Palkit eivät sovi sellaisinaan epätasaisten runkojen päälle, joten palkit pitää tukea oikeaan korkoon.
Asenna ristikot oikeaan korkoon linjalankojen avulla. Rungot ovat sen verran eripaksuisia ja kieroja, että kattopalkit pitää tukea oikeaan korkoon molemmista päistä.

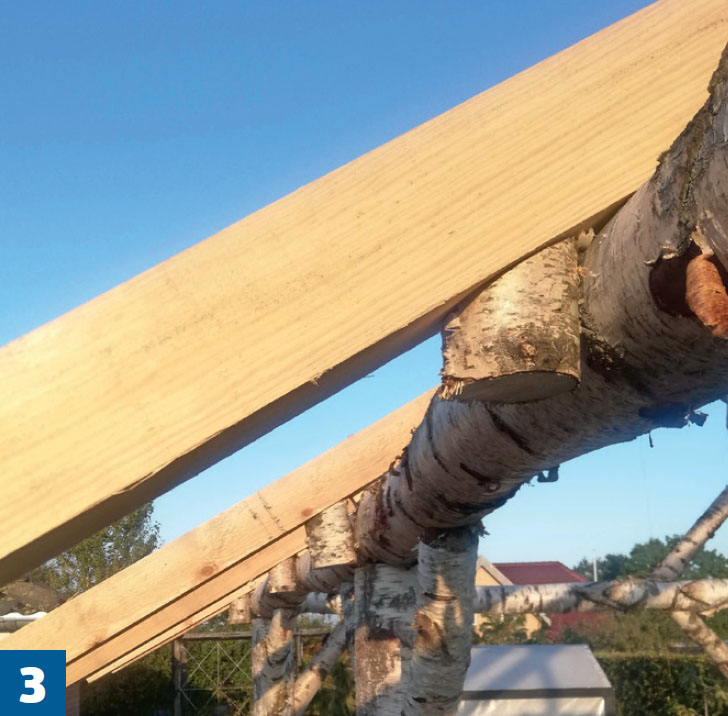

Asenna palkkien alle tukikapulat. Voit ruuvata ne kiinni suoraan pitkittäisiin sivupalkkeihin ja kurkihirteen.

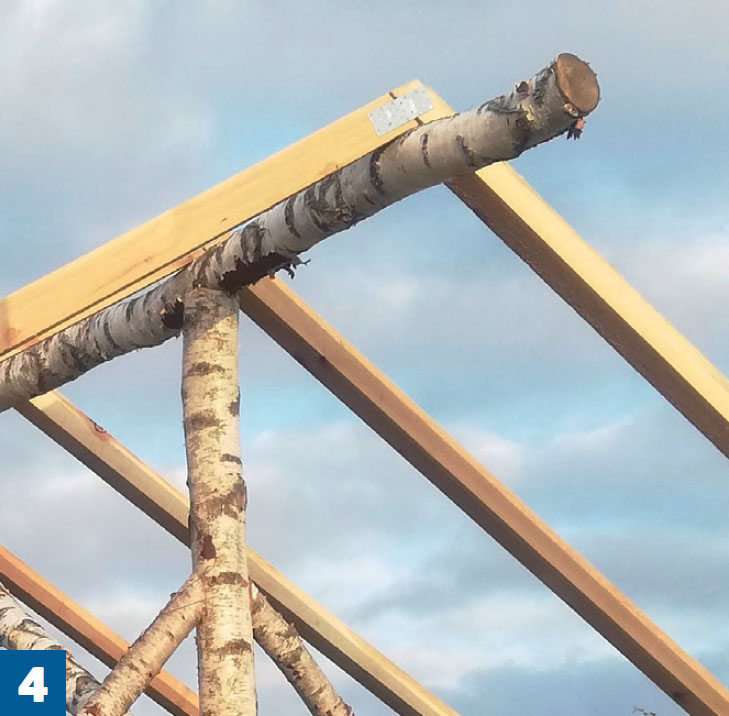

Kiinnitä palkit harjalla toisiinsa naulauslevyillä. Ruuvaa palkit lisäksi kiinni kurkihirteen pitkillä, 6x150 millin ruuveilla.
05
Aluskate ja huopa
4
Vaihe

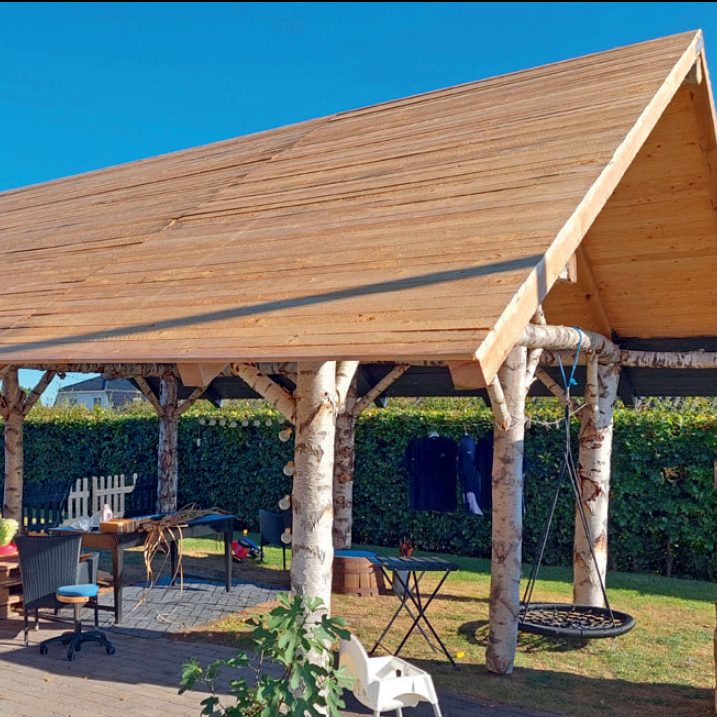

Huopakatolle tarvitaan kiinteä aluskate. Voit tehdä sen raakaponttilaudoista tai kattovanerista.
Kattohuopa on tiivistä, kuten myös kattovaneri, joka sisältää vedenkestävää liimaa. Niiden yhdistelmä voi aiheuttaa levyihin rumia kosteusläiskiä.
Voit välttää ongelman tekemällä aluskatteen laudoista. Se on hyvä idea, jos aluskatteen alapuoli jää näkyviin.

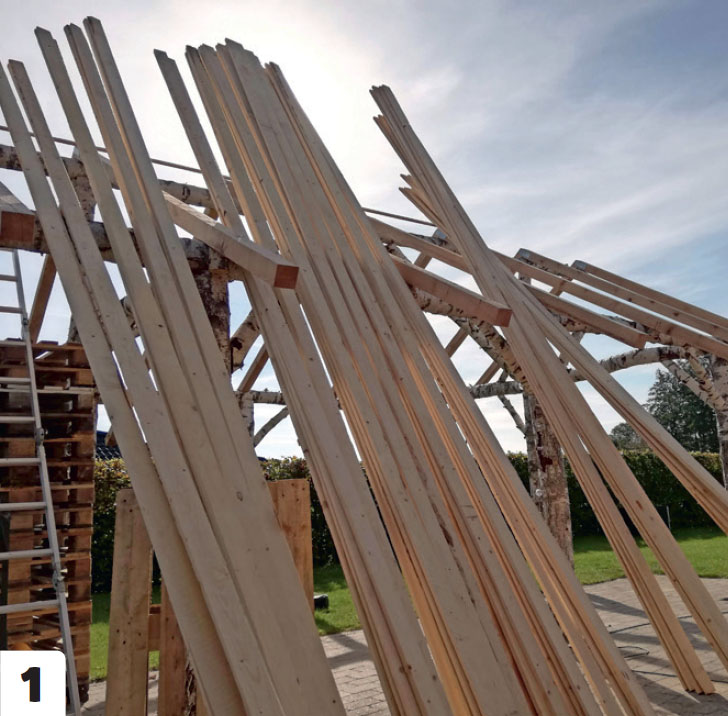

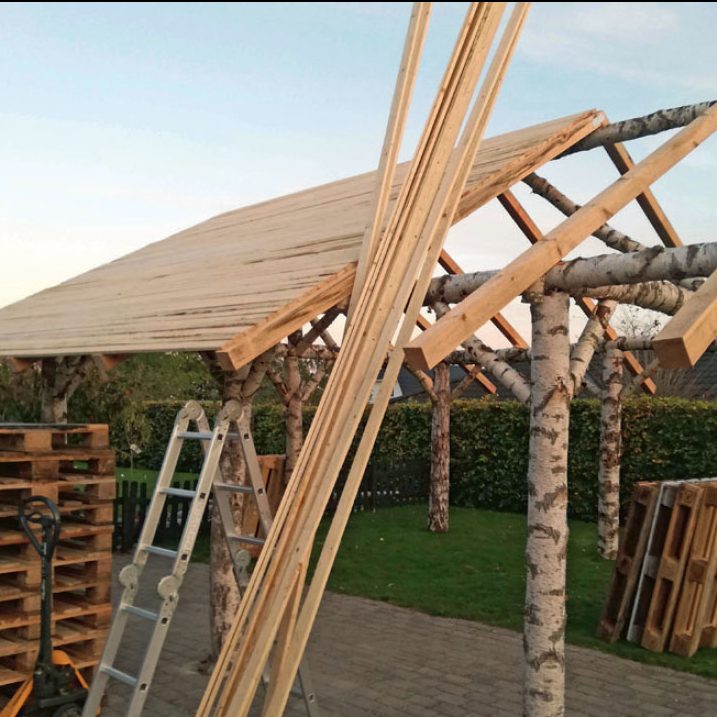

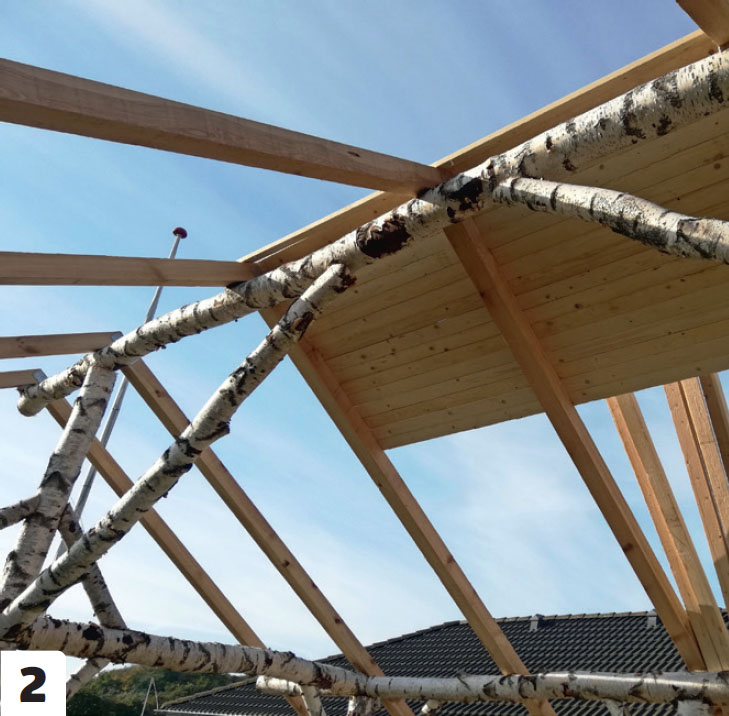

Tee aluskate raakaponttilaudoista. Ne on helpompi asentaa yksin kuin isot vanerilevyt.
Asenna laudat ylhäältä alas. Kattopalkit eivät ole vielä oikean mittaisia, joten voit säätää niiden pituutta alhaalla sen mukaan, miten ne sopivat kokonaisille laudoille.
Tässä kaikkien lautojen saumat ovat keskimmäisen ristikon kohdalla. Suosittelemme kuitenkin kohdistamaan saumat useamman ristikon kohdalle, jotta rakenteesta tulee mahdollisimman vahva eikä katos pääse nytkähtämään jompaan kumpaan suuntaan.
Voit tehdä huopakaton perinteiseen tapaan alushuovasta ja pintahuovasta, jotka hitsataan kiinni kaasupolttimella. Voit käyttää myös kattohuopaa, jonka kiinnittämiseen ei tarvita kaasuliekkiä ja tulityökorttia vaan pelkästään vasara ja nauloja. Voit tehdä katon myös palahuovasta eli huopapaanuista, jotka muodostavat limitettyinä tiiviin pinnan.
06
Kaiteet
3
Vaihe

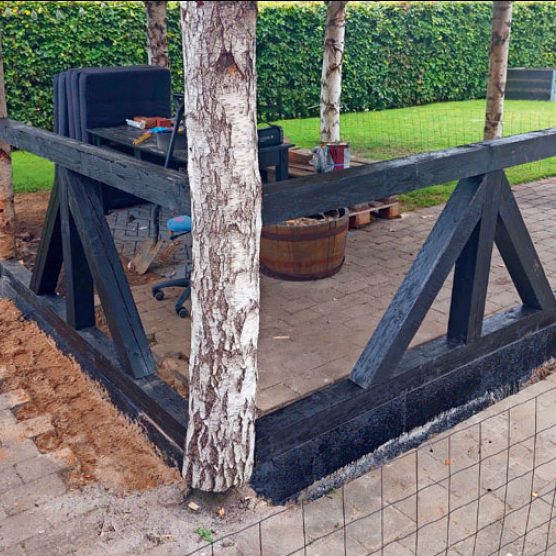

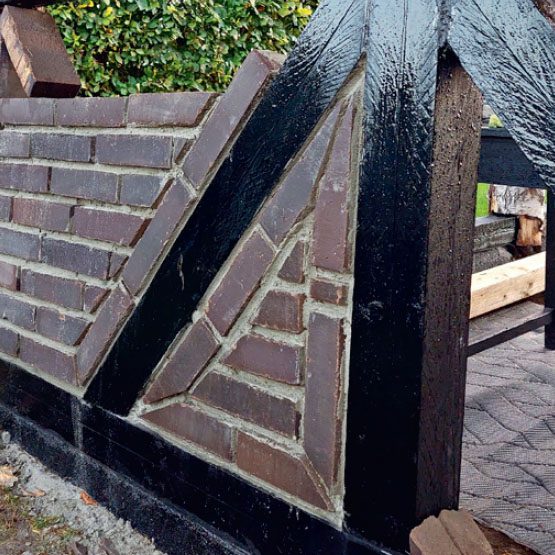

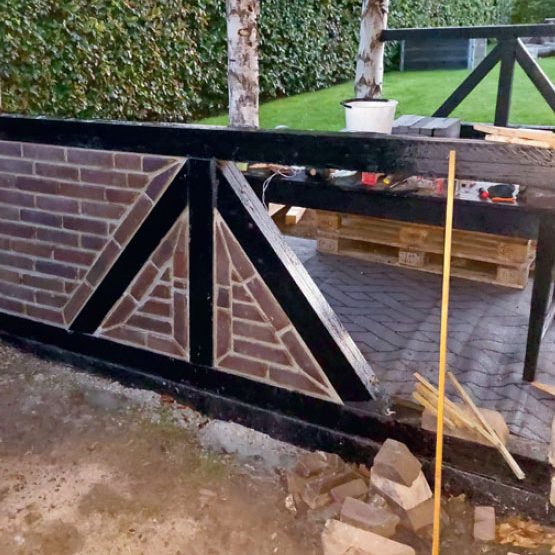

Katoksen parille sivulle kannattaa tehdä kaiteet tuulensuojaksi. Voit käyttää siihen esimerkiksi tiiliä.
Materiaalit
- Koivupöllejä
- Kattopalkkeja, 100x100/ 45x245 mm
- Raakaponttilautoja, 23x95 mm
- Kattohuopaa
- Tolppakenkiä pyöreille tolpille
- 5x100, 6x130 ja 6x150 mm ruuveja
- Naulauslevyjä harjaliitoksiin
- Tolppakenkiä
Vie aikaa
Noin 2 viikkoa.
Hinta
Noin 3000 euroa.
Vaikeusaste
Vinojen runkojen yhteensovitus voi olla vaikeaa.

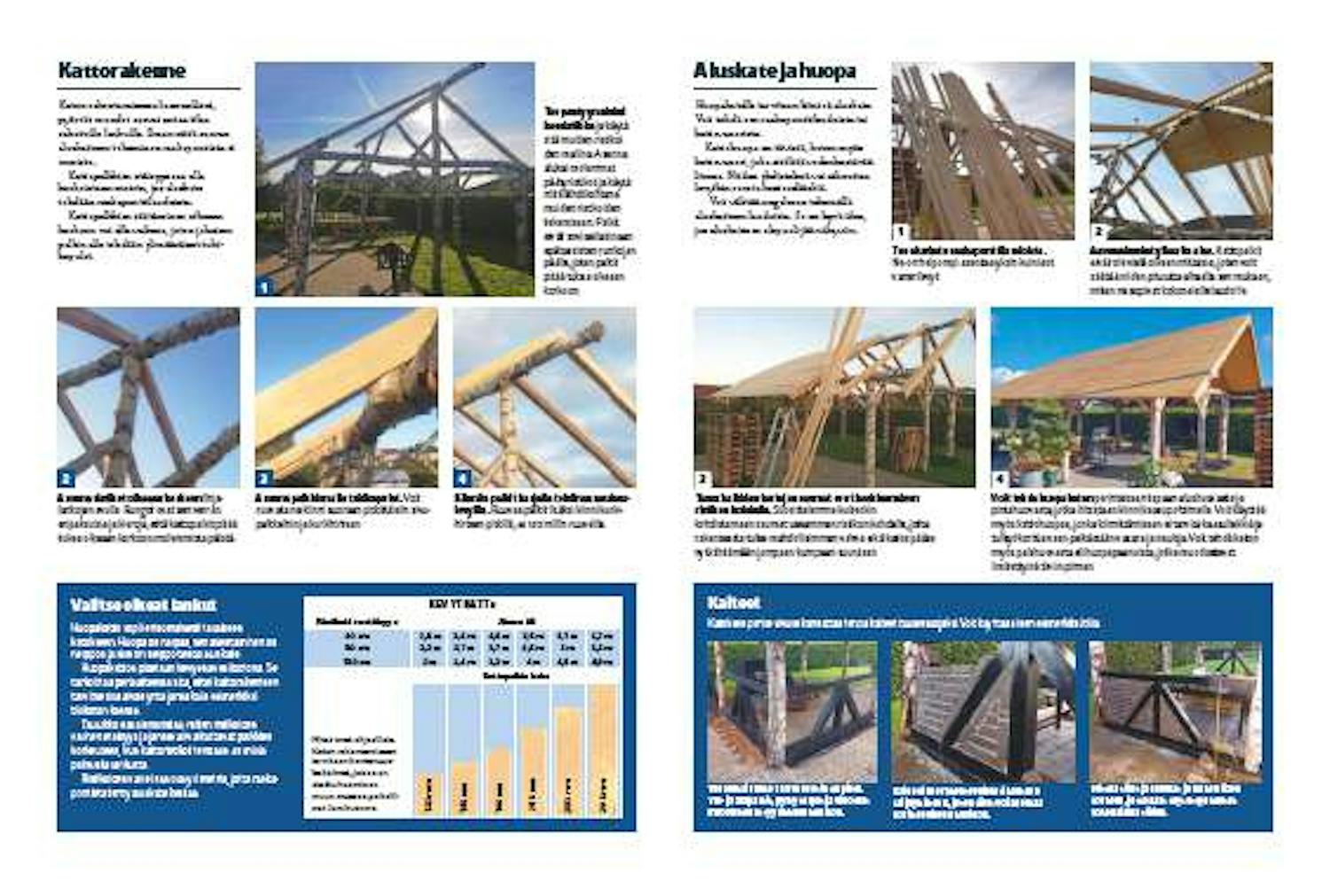

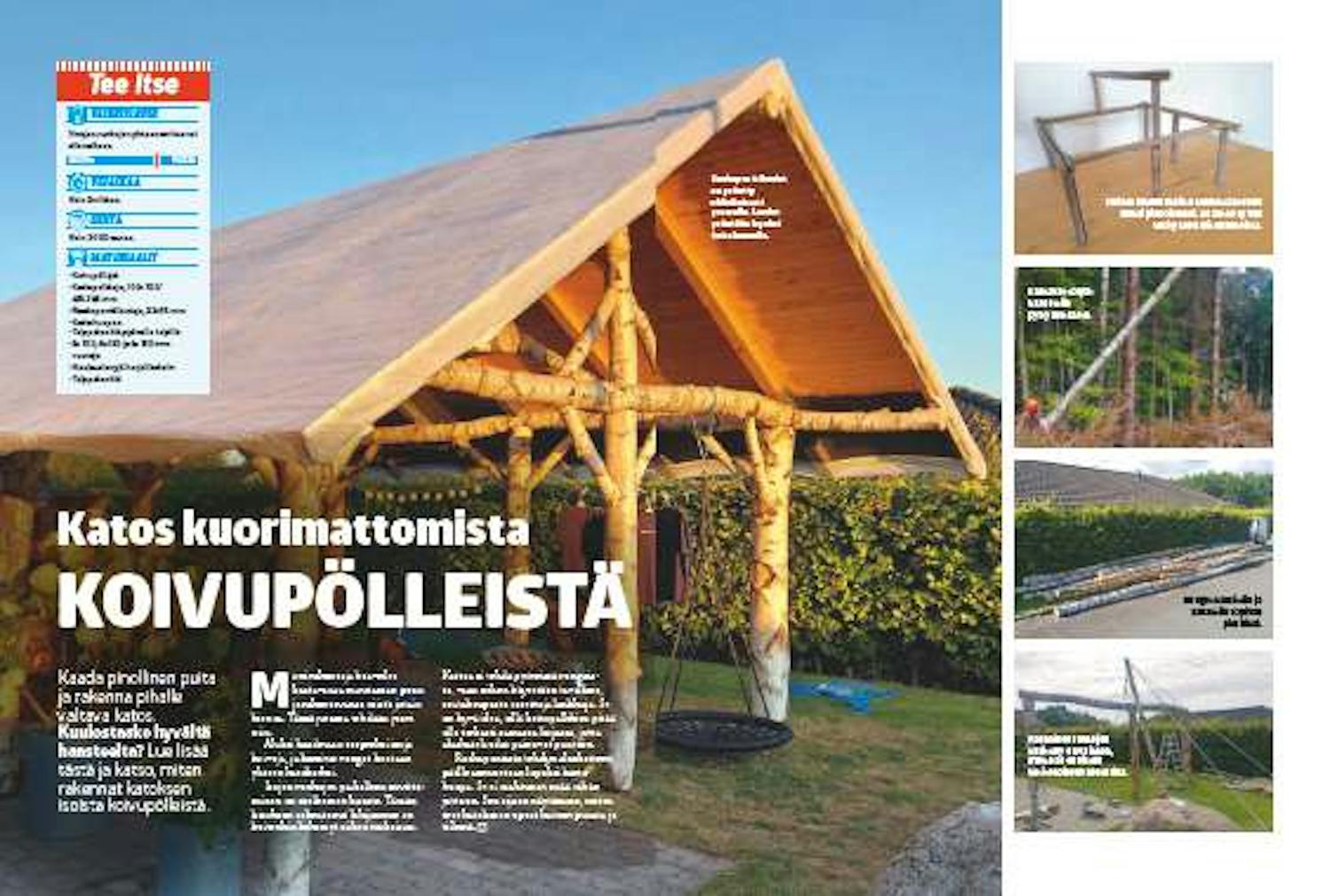

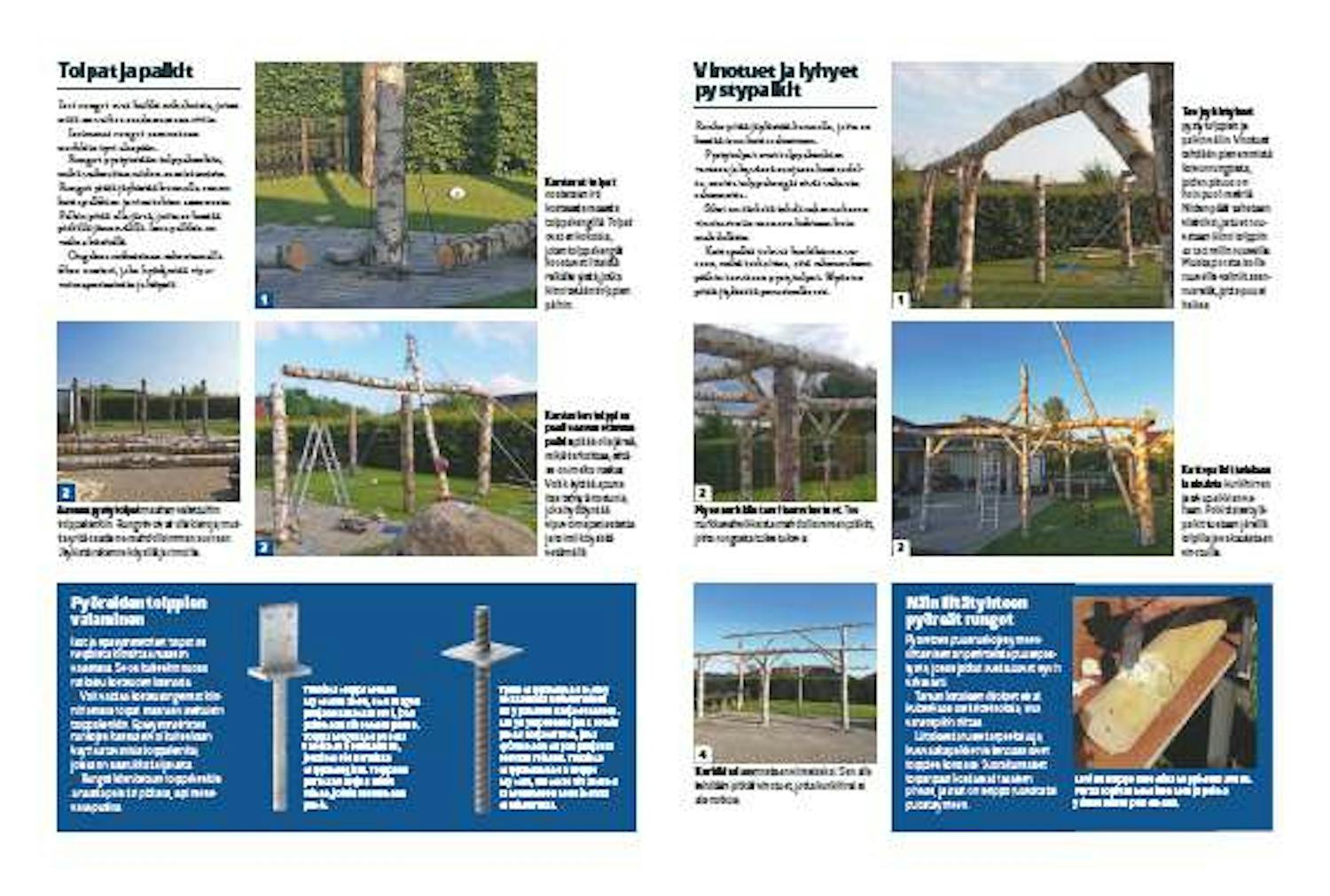

Lehtiversio
