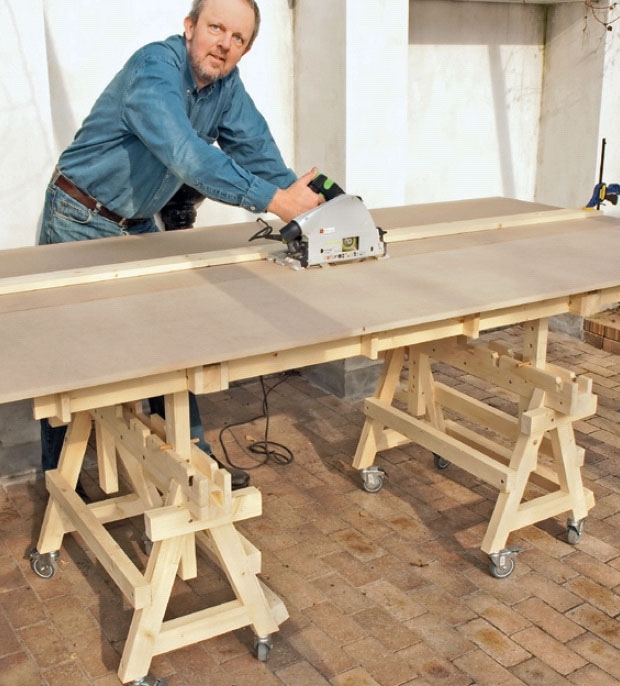

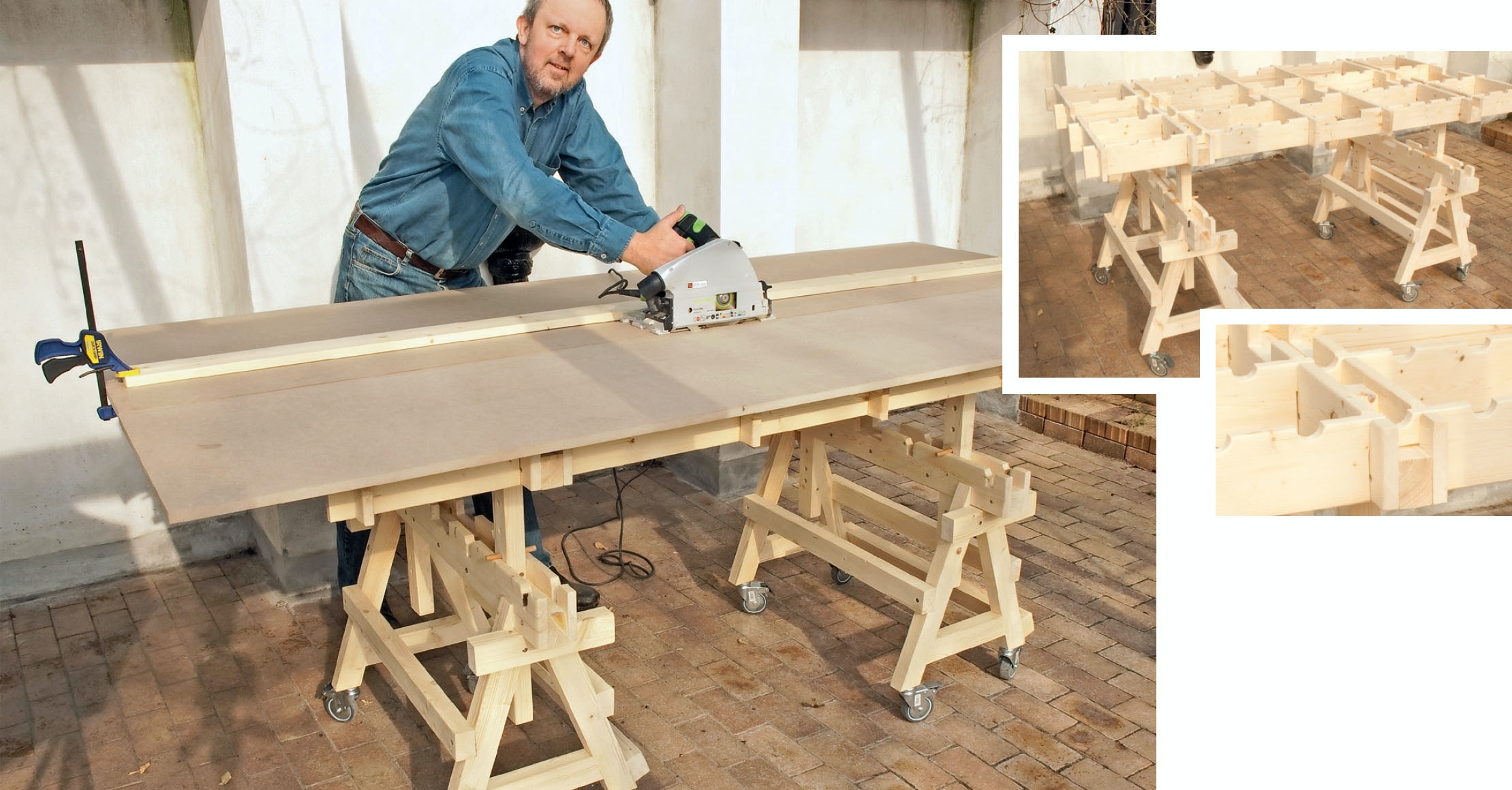

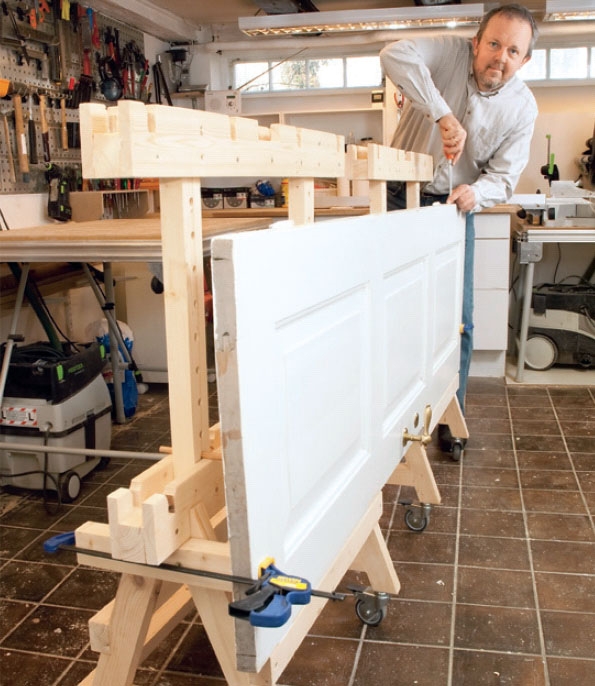

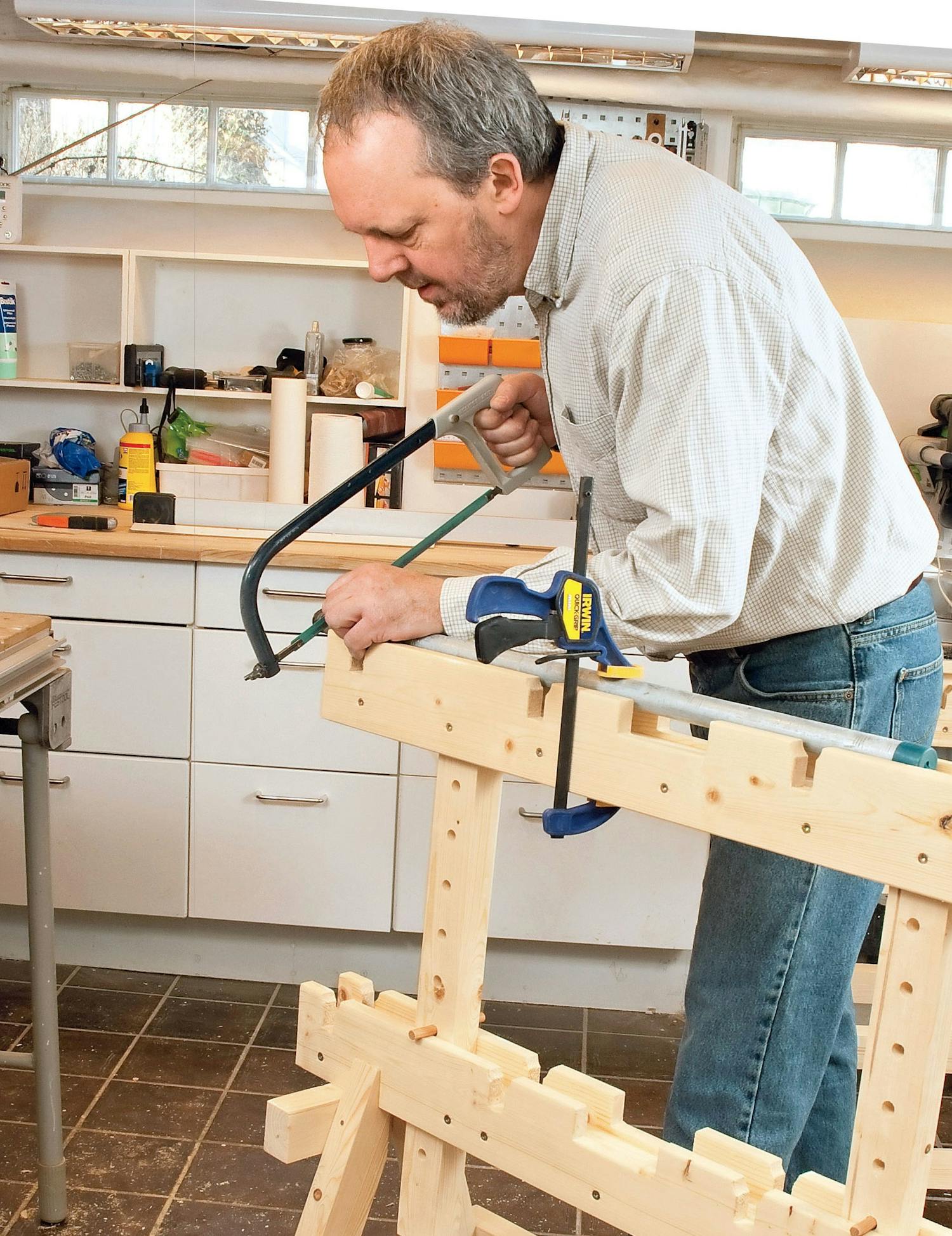

Työpukki kaikkiin töihin

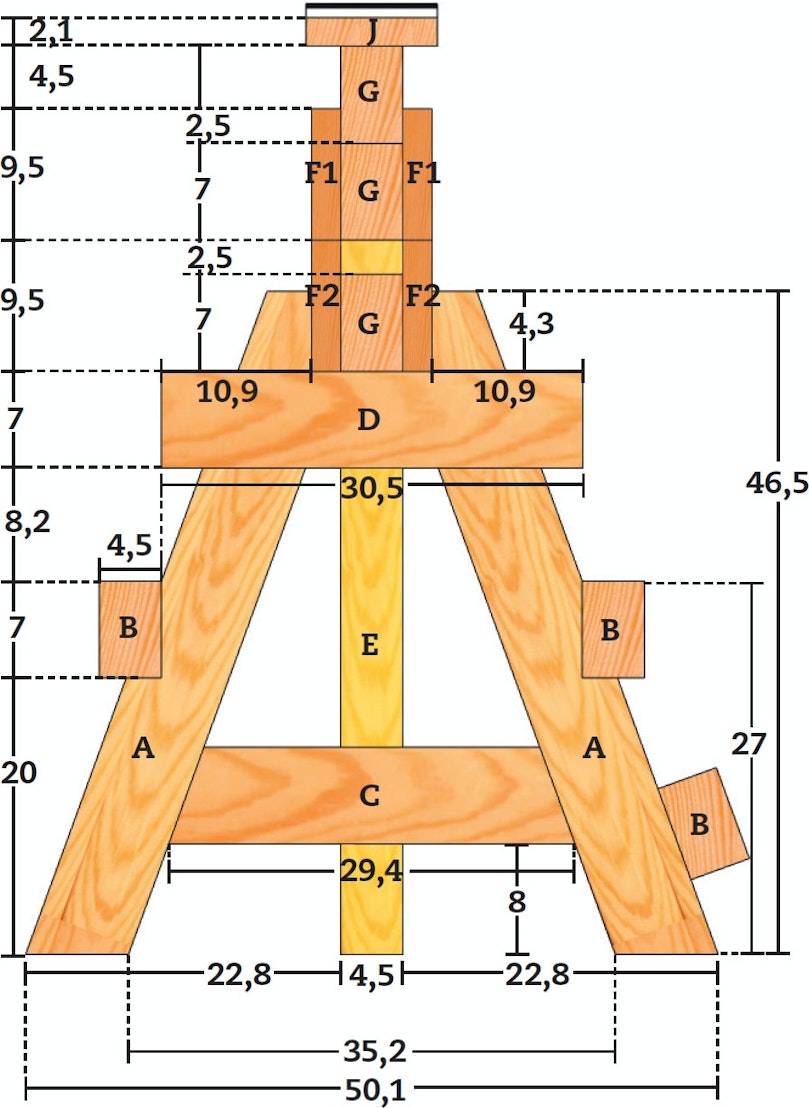

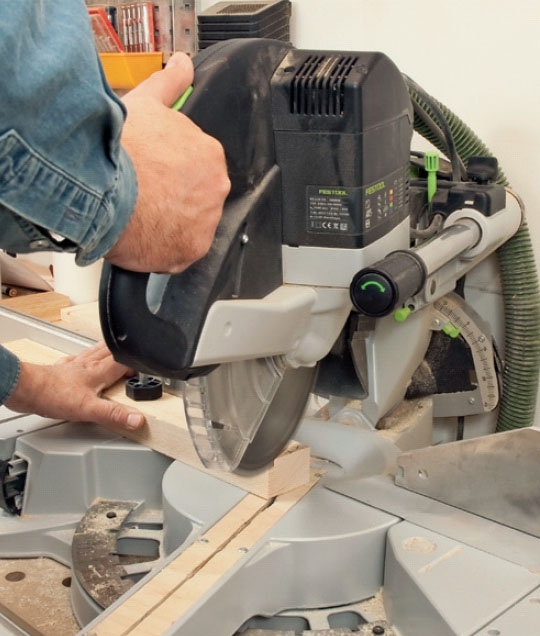

Sahaa kaikki osat. Katkaisu-/jiirisahalla säästää paljon aikaa, mutta käsi- tai pistosahakin käy. Merkitse kaikki piirustuksen mukaan. VINKKI: Kiinnitä sahauskoh-taan teippiä, jottei se rispaannu.

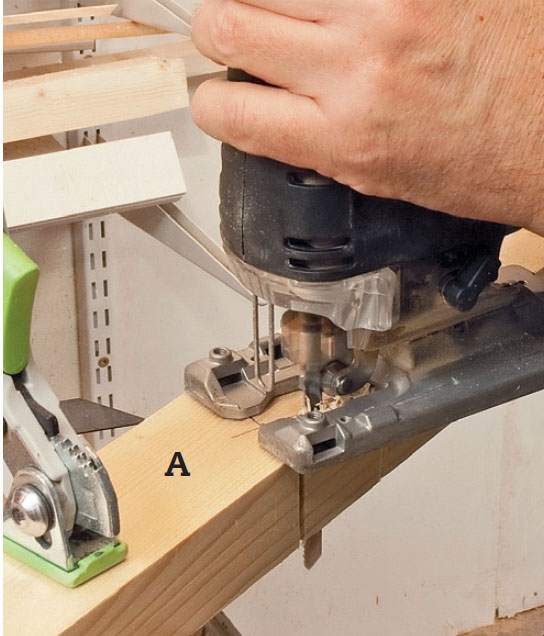

Jalkojen (A) pienet lovet ylempää poikkipalkkia (B) varten sahataan pistosahalla. Viillot tehdään 20°:n kulmaan, kuten jalkojen pohjaankin. VINKKI: Ota vinot palat talteen, ne helpottavat myöh. liimausta.

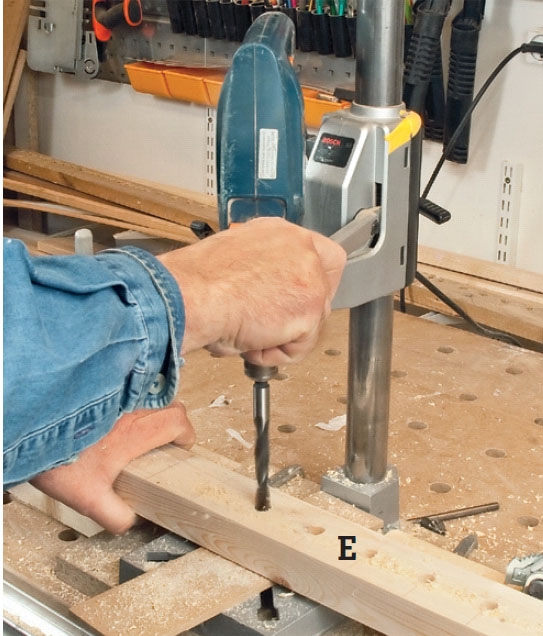

Poraa säädettäviin jal-koihin (E) reikiä 5 cm:n välein ja alimmainen reikä 3,4 mm edellisestä (kts. piirros). Porateline helpottaa työtä muttei ole välttämätön. Pyöristä reikien reunoja tarvittaessa.

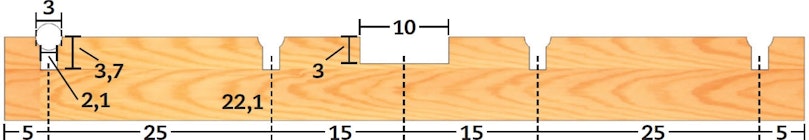

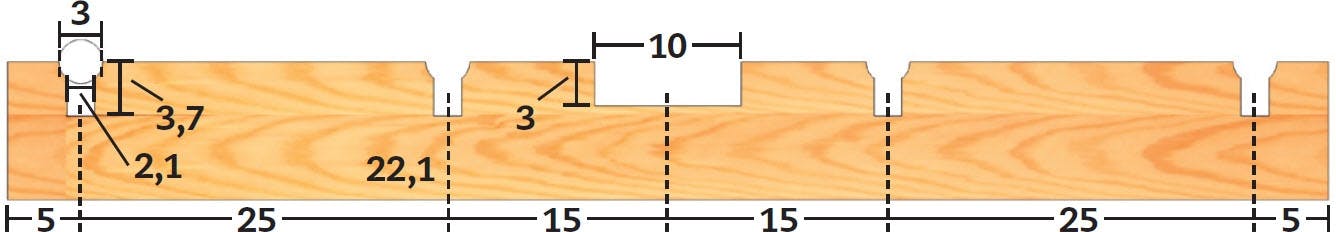

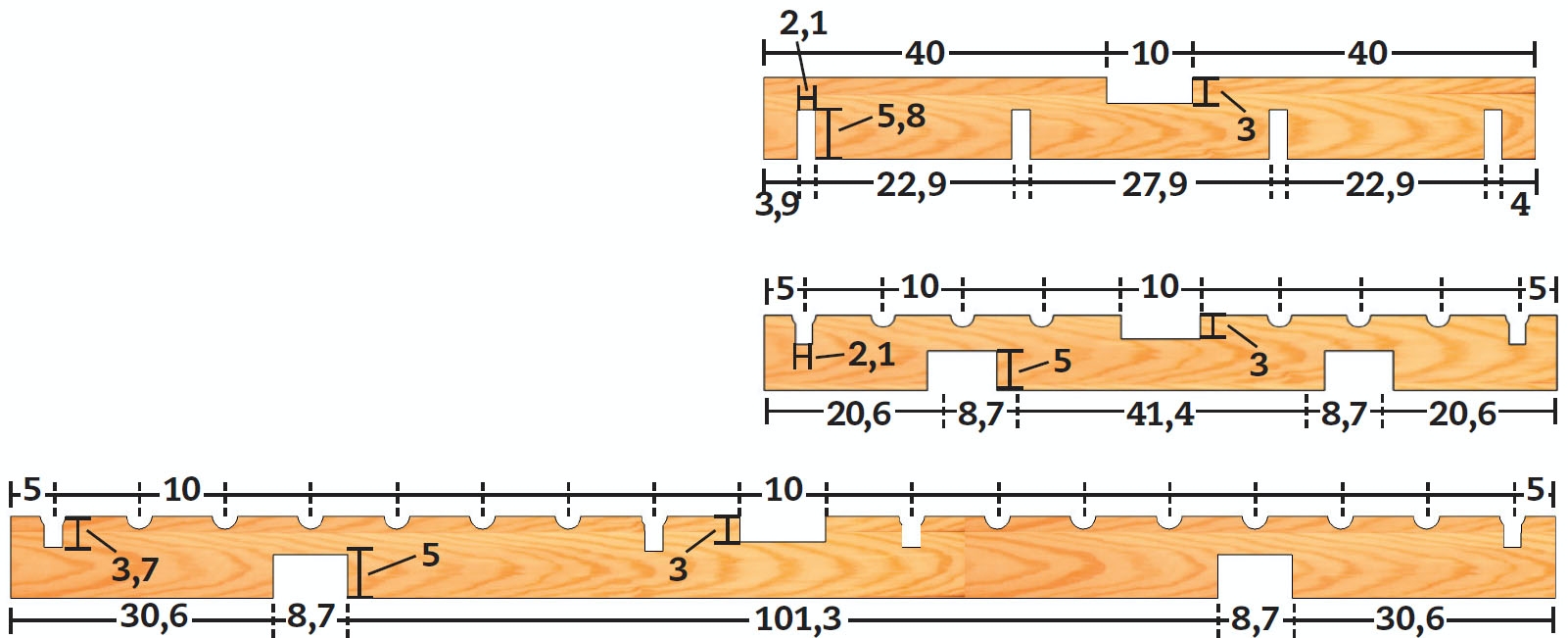

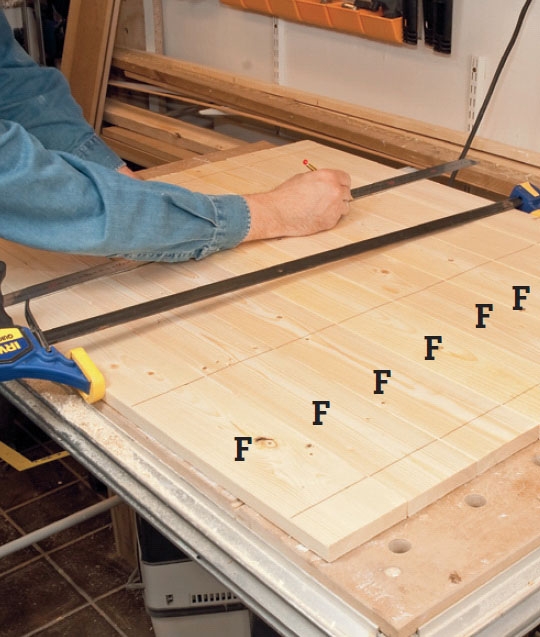

Kaikki laudat (F) merki-tään ja kootaan niin, että kolot ovat täysin yhtenevät. Laudat puristetaan yhteen ja 21 mm leveisiin koloihin merki-tään keskilinja 5 ja 30 cm:n päähän kummastakin päästä.

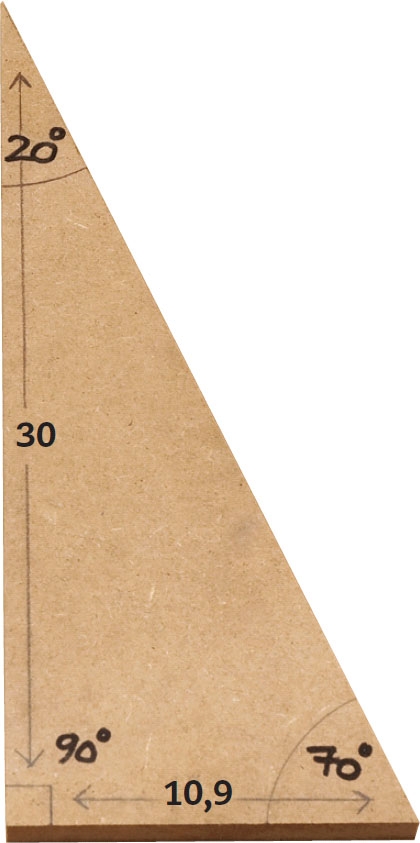

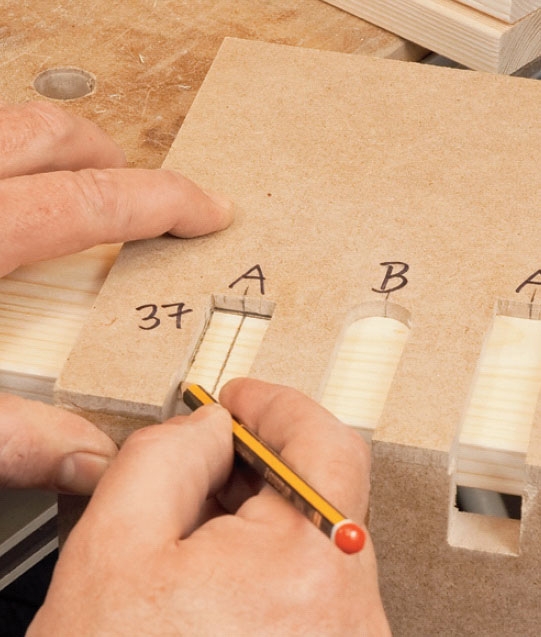

Kolojen sivut ja pohja merkitään kaavan avulla. Tämä on helpompaa ja paljon tarkempaa kuin mitata 9,5 mm molemmista reunoista. Kolojen leveys on 21 mm ja syvyys 37 mm.

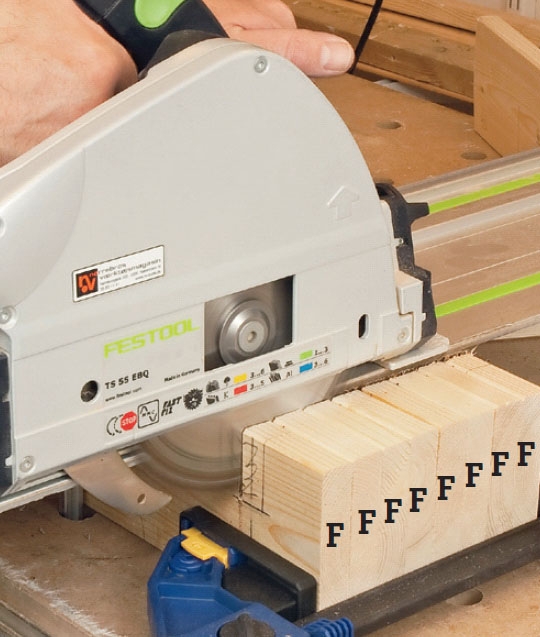

Kolojen sivut sahataan. Tämän voi tehdä käsisahalla, mutta oikeaan syvyyteen säädetty pyörösaha on paljon parempi. Laudat asetetaan syr-jälleen ja puristetaan yhteen, jotta ne voidaan sahata kerralla.

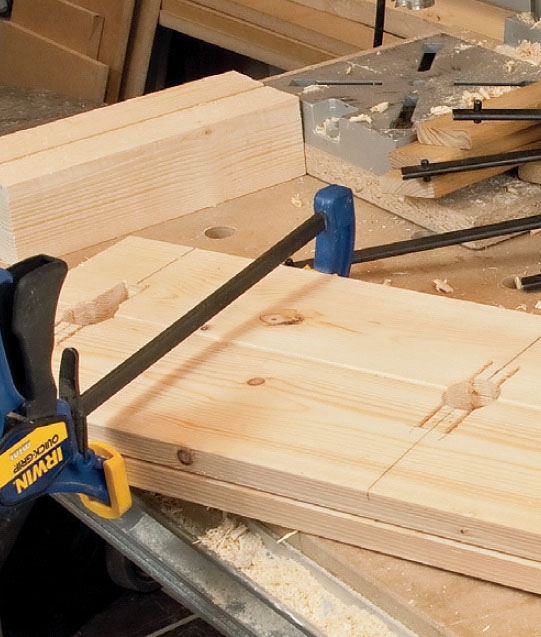

Kolojen päälle tehtävä pyöreä viilto porataan ennen kuin kolot taltataan auki. Neljä lautaa puristetaan yhteen kaksi päällekkäin niin, että kolot tulevat toisiaan vasten.

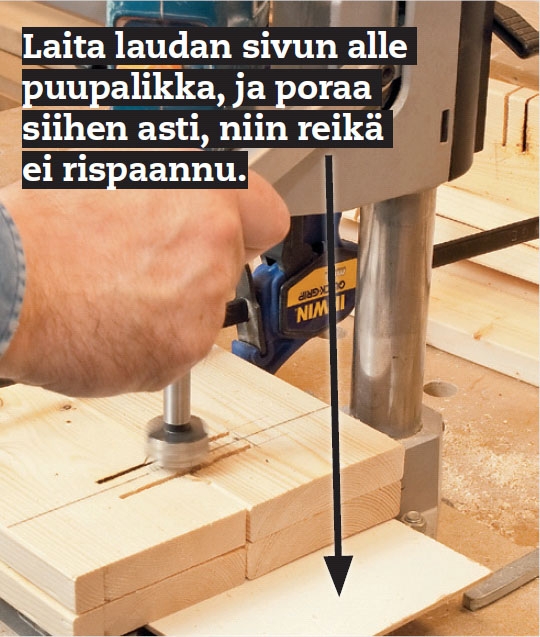

Nyt puolipyöreiden reikien teko onnistuu poraamalla liitoksen keskelle kolojen väliin 30 mm:n poralla. Reiästä tulee siistein oksaporalla, mutta kierreporakin käy.

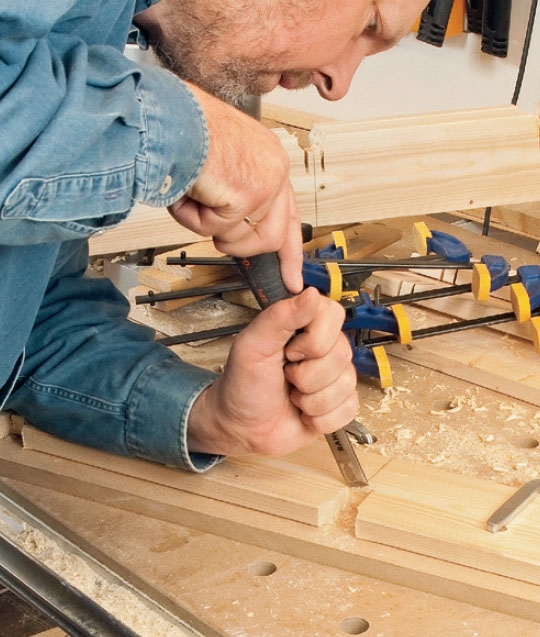

Talttaa kaikkien kolojen pohja auki terävällä taltalla. Aloita 1-2 mm:n päästä pohjasta ja talttaa kolosta puuta pois vähän kerrallaan.

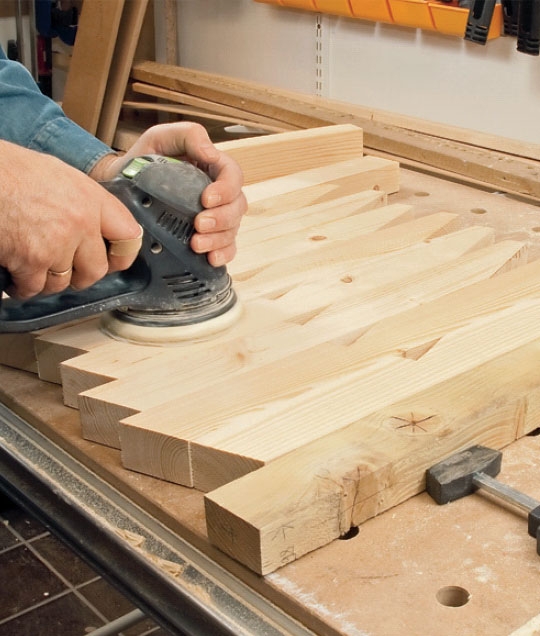

Hio kaikki osat kevyesti hiomapaperilla. Purista osat yhteen, niin saat ne hiot-tua nopeasti epäkeskohioma-koneella. Reunat on nopea siistiä hiomapalaan kiinnitetyllä hiomapaperilla.

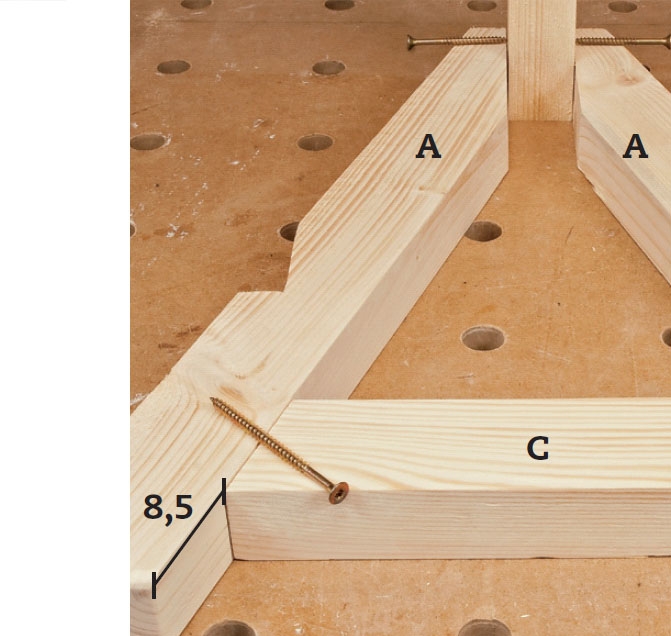

Kokoa neljä päätyä yksi kerrallaan. Ensin yhdistetään vain jalat (A) poikkipalkkiin (C) liimalla ja 90 mm:n ruuveilla, yläreunaan asetetaan irtorima oikean etäisyyden varmistamiseksi.

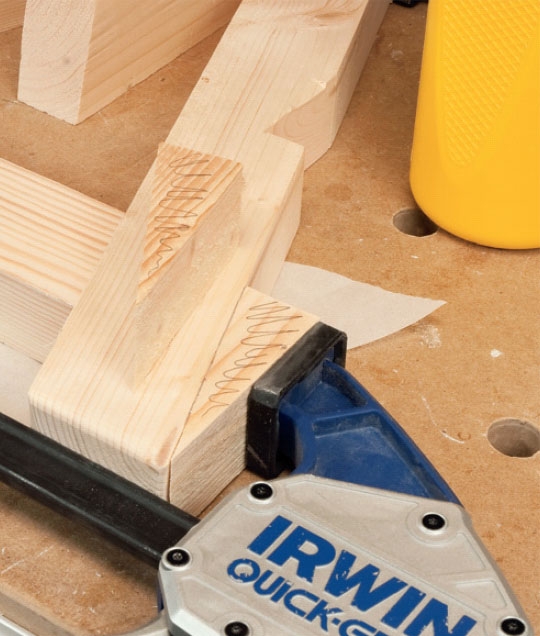

Kun liimaus puristetaan yhteen, aikaisemmin ylijääneistä 20°:n puukii-loista on paljon iloa: kiilaa ne paikalleen, niin ruuvipuristimen ote paranee merkittävästi. Voipaperi suojaa pöytää.

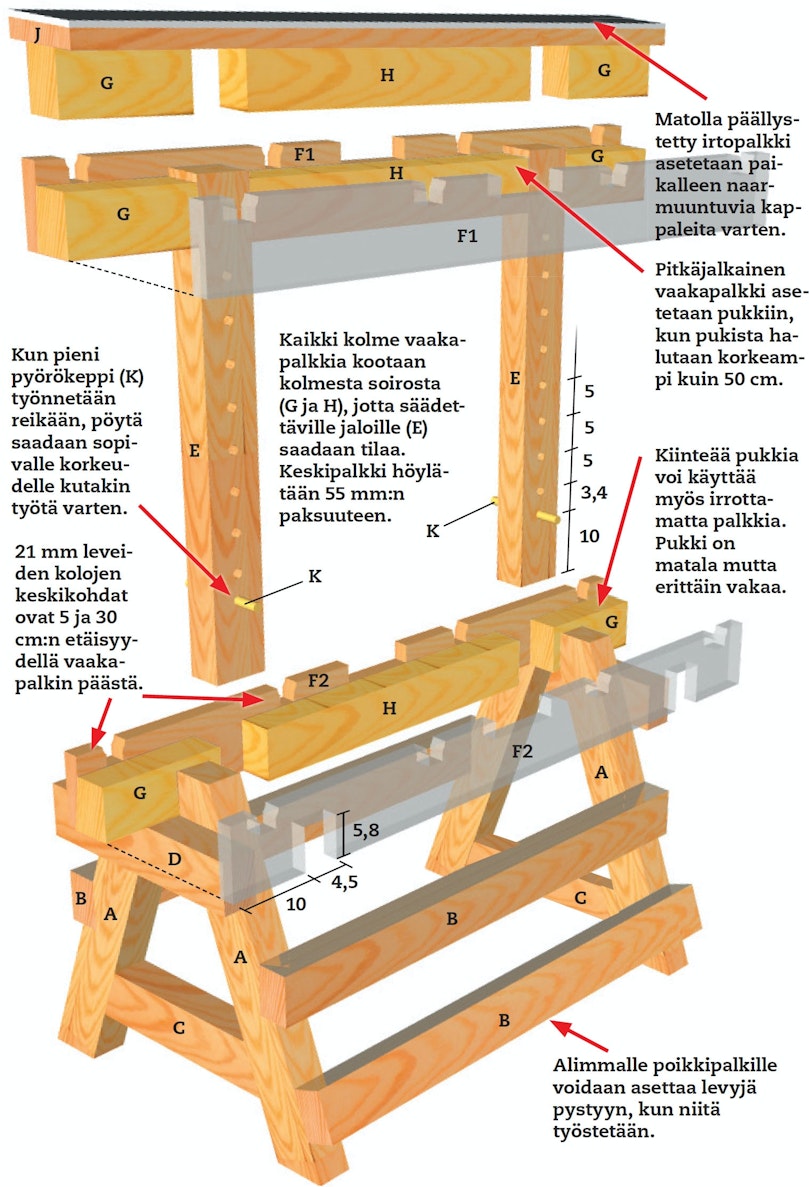

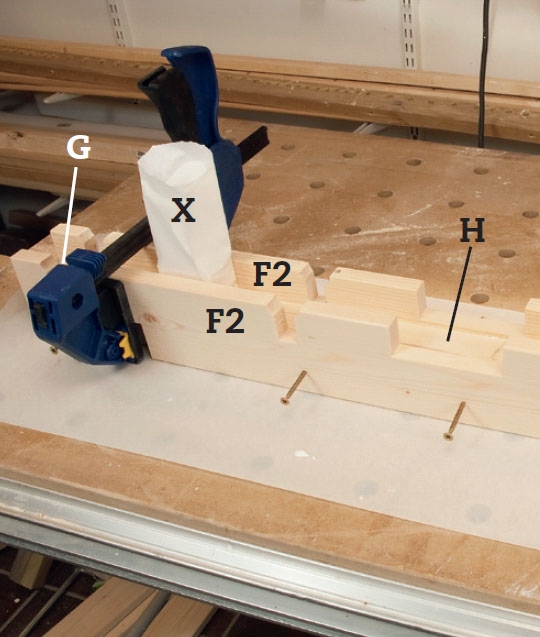

Aseta kaikki alimman palkin osat pöydälle (2 x F2, 2 x G ja 1 x H). Laita rimanpala (X) kohtaan, jota pitkin säädettä-vät jalat liikkuvat ylös ja alas. Laita voipaperia riman (X) ympä-rille, jotta sen saa helposti irti.

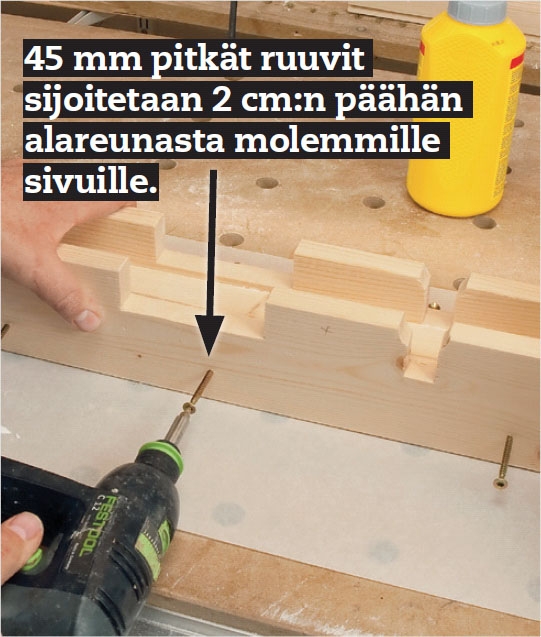

Sivele liimaa ja ruuvaa palkit yhteen. Varmista, että kaikki ovat samassa tasossa pohjasta ja että G ja H ovat tiiviis-ti kiilaa X vasten. Purista osat yh-teen puristimilla ennen kuin ruu-vaat ne kiinni, jotta ne eivät liu’u.

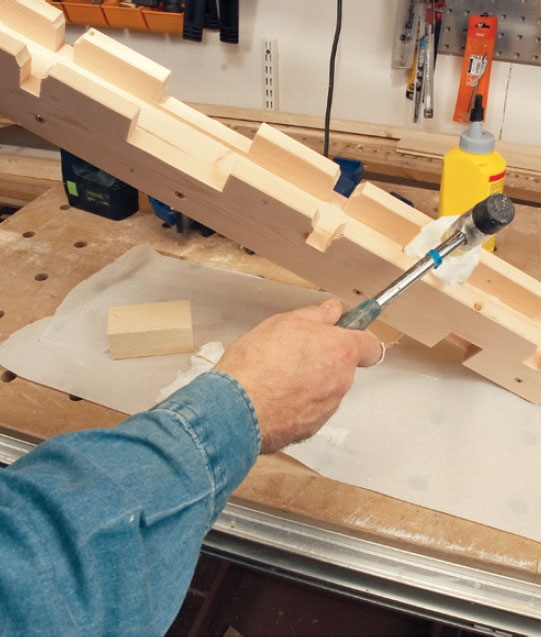

Rimanpalat (X) poistetaan ennen kuin liima alkaa kuivua. Kiristä jälleen puristimet palkin ympärille, jotta sivut eivät liu’u päädyissä irti toisistaan.

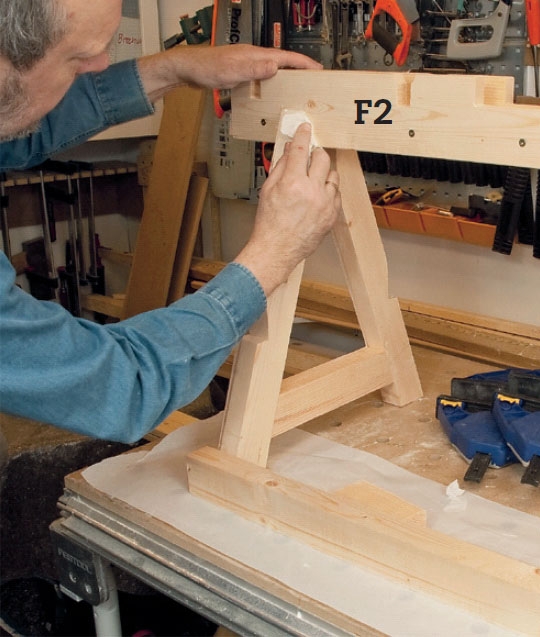

Liimaa päädyt kiinni palkkiin. Sivun (F2) alareunan lovet pysyvät niin tiukasti jaloissa kiinni, että ruuveja ei tarvita.

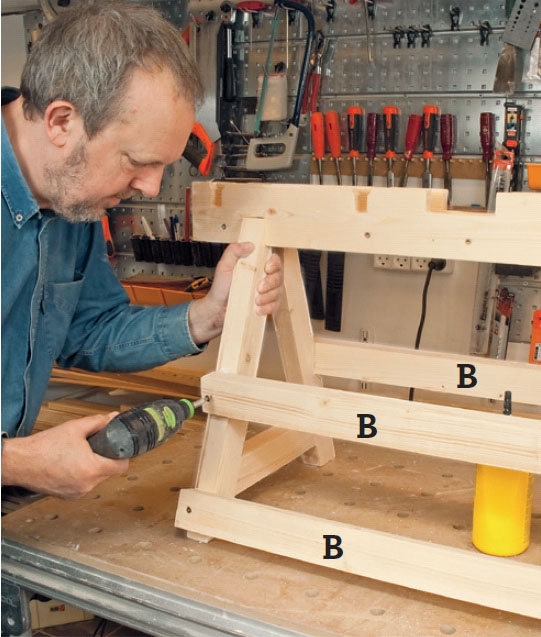

Kiinnitä poikkipalkit (B) liimalla ja ruuveilla. Ylimmäl-le on valmiit lovet, alin kiinnite-tään 2 cm:n korkeudelle lattiasta. Ylin poikkipalkki (D) kiinnitetään.

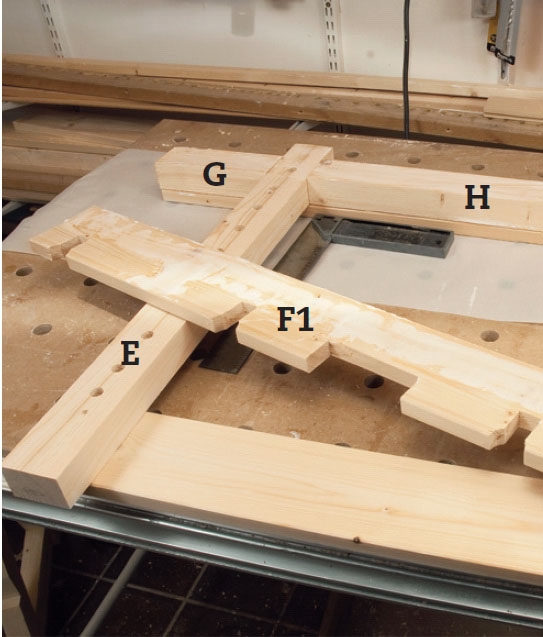

Ylin palkki kootaan liimalla ja ruuveilla niin, että säädettävät pystyjalat (E) työnty-vät 24 mm palkin keskikappa-leen ja ulokkeiden yli (G ja H).

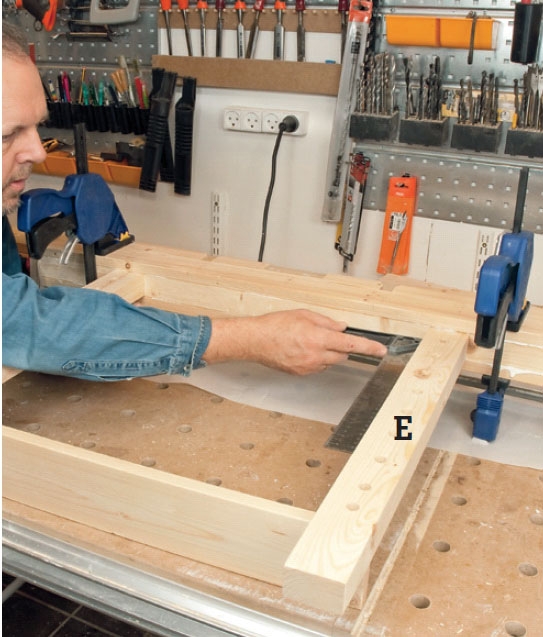

Liimaa, purista ja ruuvaa osat yhteen, jotta ne eivät liu’u työn aikana. Varmista, että säädettävät jalat (E) ovat tarkasti suorassa kulmassa palkin päällä.

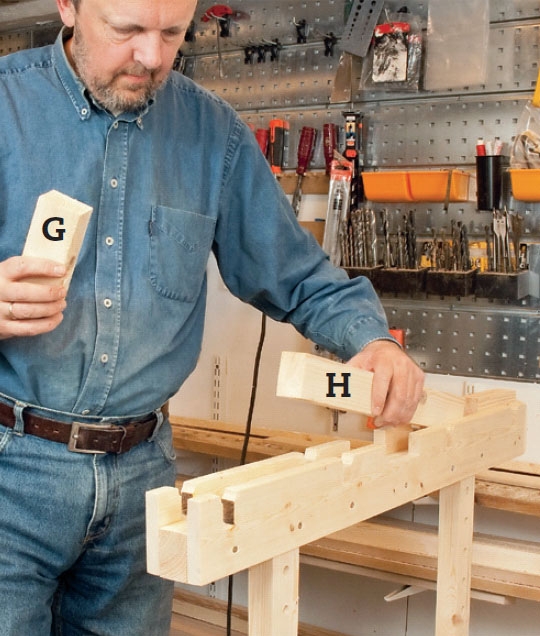

Palkin soiropalat, kaksi G-osaa ja 1 H-osa, asetetaan irralleen nostettavan palkin päälle. Ne sopivat säädettävien jalkojen yläosan sisään. Jos ne asettuvat liian tiukkaan, niitä voi hieman hioa.

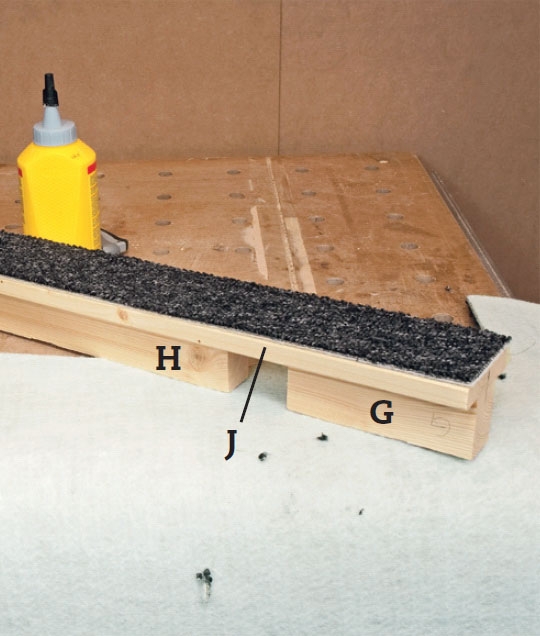

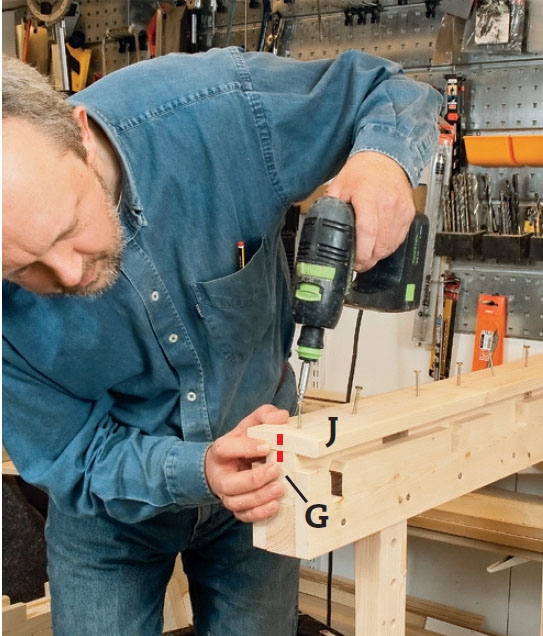

Laudanpala (J) ruuva-taan kiinni soironpaloi-hin. Merkitse G-osan keskikohta ja laudan keskikohta, niin saat kaksi merkkiä samaan linjaan ja voit liimata ja ruuvata laudan osien päälle (eikä siis palkkiin).

Kiinnitä matonpala liimalla (sitä voi olla mukava vaihtaa silloin tällöin). Voit joko leikata sen ensin tai odot-taa, kunnes se on tarttunut kunnolla kiinni ja siistiä sitten matonpalan terävällä veitsellä.
