Johdanto
Ohjeet
01
Tukeva pöytälevy
5
Vaihe
Pöytälevyn täytyy olla tukeva. Meillä oli varastossa valmiina vankka lattialevy, joten käytimme sen ja asensimme sen päälle vielä 16 mm:n mdf-levyn, jota on helppo jyrsiä. Voit käyttää myös pelkäs-tään 22 mm:n mdf-levyä.
Pöytälevyyn upotetaan metallilevy, jotta siinä voi työstää raskaampiakin töi-tä ilman että pöydän pinta vaurioituu.
Jyrsimme upotukset yläjyrsimellä, mutta halutessasi voit ohittaa tämän vaiheen. Siinä tapauksessa metallilevysi asettuu hieman pöytätason pintaa ylem-mäs. Ratkaisun huonona puolena on se, että levyn reuna kerää likaa ja voi naarmuttaa työstettäviä esineitä.
Valitse pöytälevysi (A) koko. Meillä oli valmiina 16 mm:n mdf-levy (120 x 70 cm), joten käytimme sitä. Tilasimme metal-liliikkeestä 2 mm paksun 50 x 60 cm:n kokoisen ruostumattoman teräslevyn (B), jonka etureuna oli valmiiksi taivutettu.

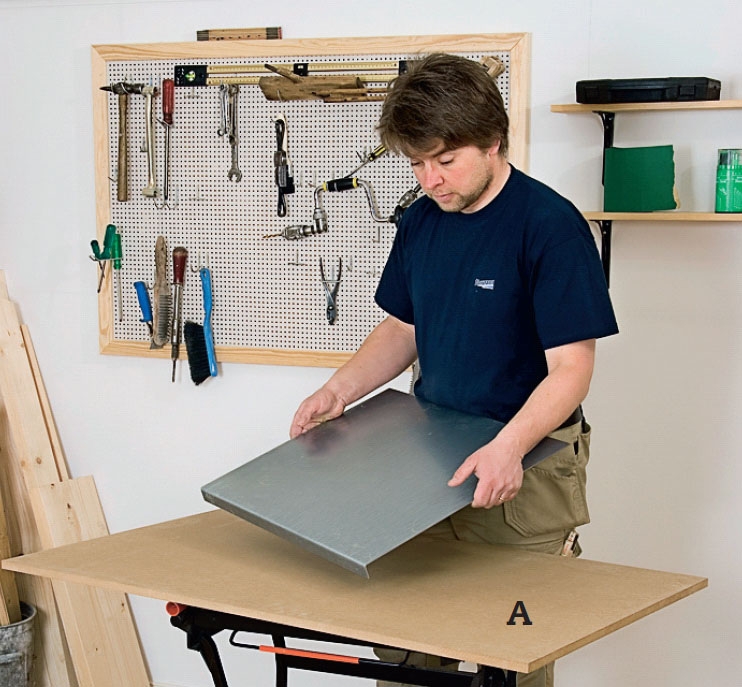

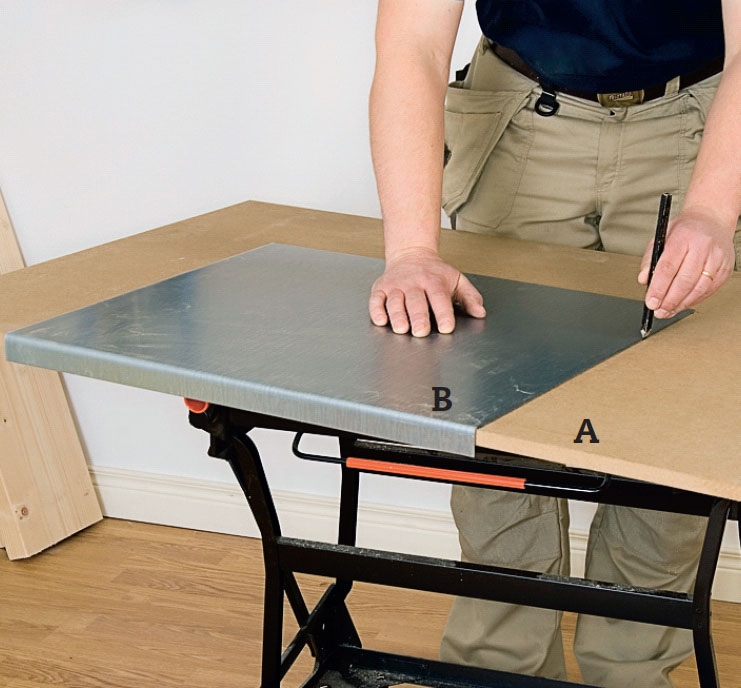

Aseta levy (B) haluamaasi kohtaan. Piirrä sen reunat lyijykynällä levyyn. Jos haluat myöhemmin kiinnittää pöytään ruuvipenkin, sille kannattaa jättää tilaa levyn reunalle.

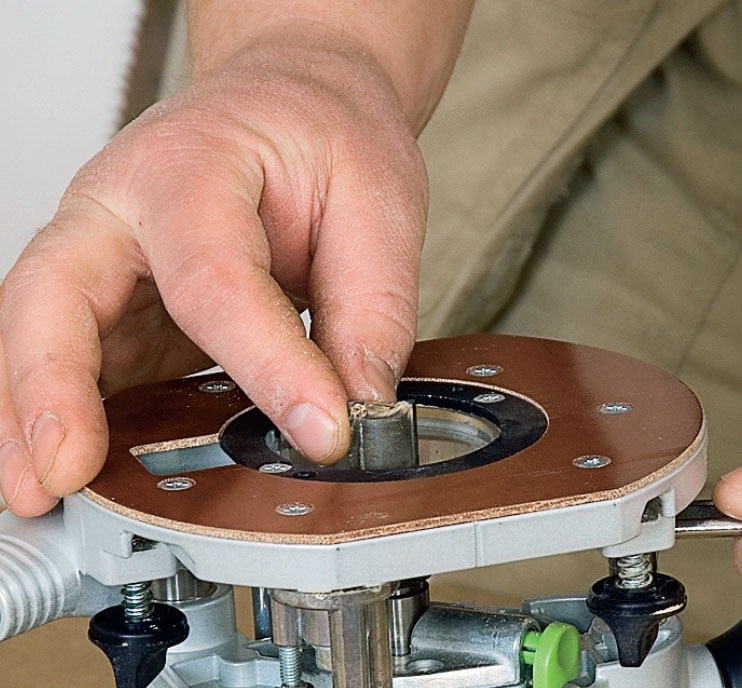

Aseta yläjyrsimeen urajyrsinterä. Säädä syvyys 2 mm:iin. Nyt voit jyrsiä levyyn upotuksen metallilevyä varten. Jos käytössäsi ei ole yläjyrsintä, voit kiinnittää metallilevyn pöytälevyn päälle.

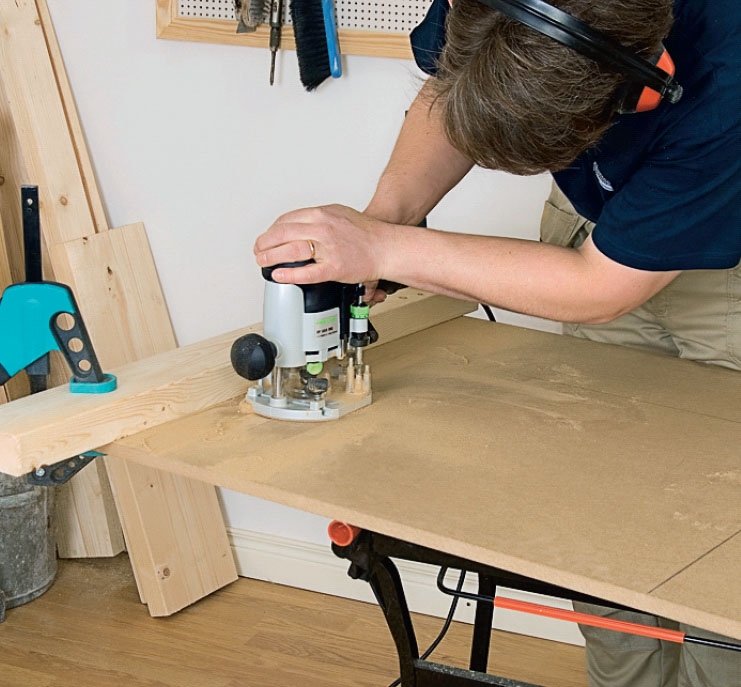

Seuraa ohjauskiskoa tai suoraa lautaa ja jyrsi lyijykynällä tekemääsi merkkiviivaa pitkin. Kun olet jyrsinyt merkkiviivojen kohdat, voit poistaa viivojen väliltä kaiken ”vapaalla kädellä”.
02
Vahvaa terästä
7
Vaihe
Nyt pöytälevy on tuettava johonkin vankkaan rakenteeseen. Rungon pitää olla yhtä vankka kuin pöytälevyjen, joten teemme sen puutavaraliikkeiden vakiomittaisista 45 x 95 mm:n lankuista.
Rungon täytyy olla vahva, jotta se kestää pöytälevyjen painon. Myös jalko-jen on oltava tukevat. Niiden korkeus on sovitettava oman pituuden mukaan. Tärkeintä on, että pystyt seisomaan pöydän ääressä hyvässä asennossa etkä joudu kumartelemaan.
Me rakennamme pöydästämme sellaisen, että se seisoo toisesta reunas-taan seinää vasten. Pöydän voi yhtä hyvin myös pultata kiinni seinään.

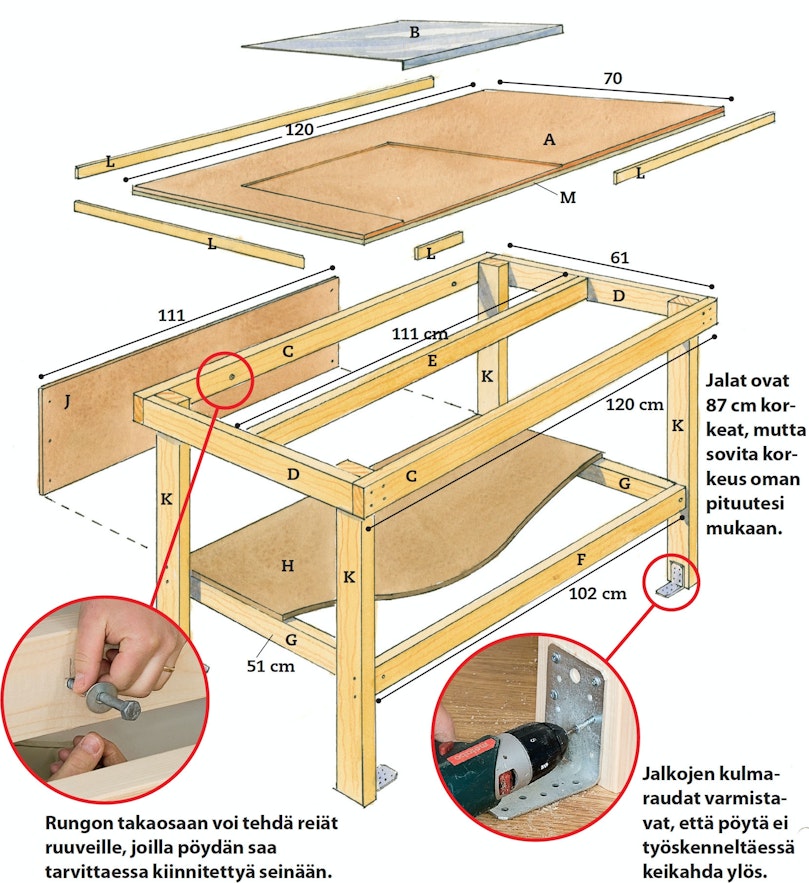

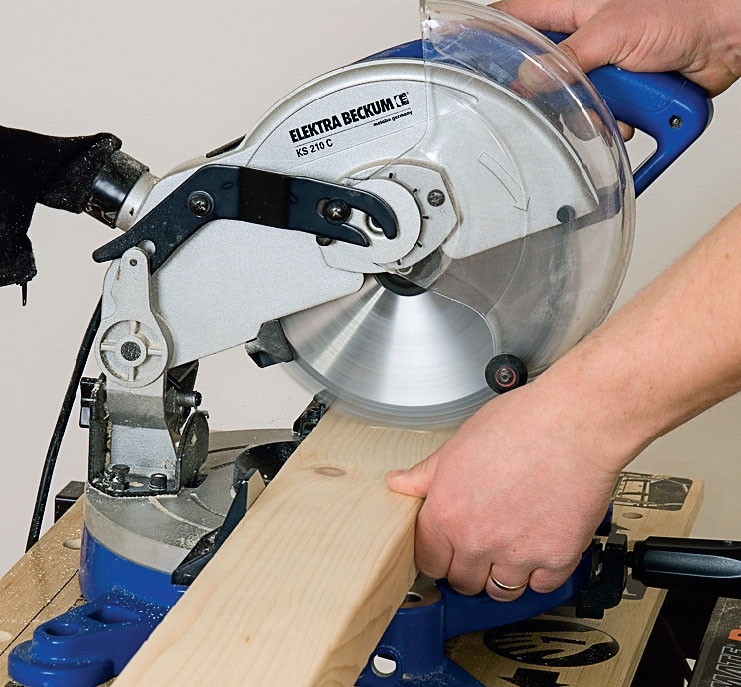

Sahaa kaikki lankut piirrosten mukaan. Sovita mitat pöytälevysi koon ja haluamasi korkeuden mukaan. Me valitsimme puutavaraksi vankat 45 x 95 mm:n lankut.

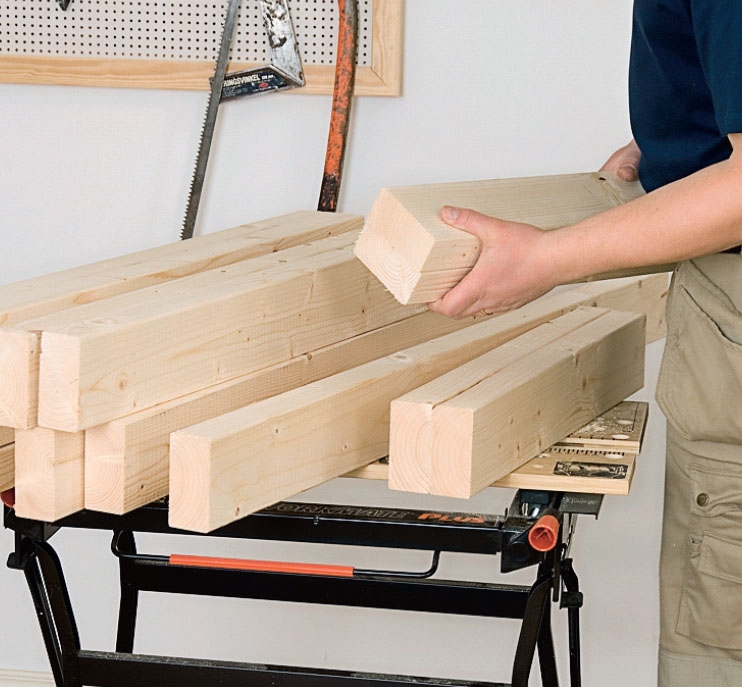

Kaikki on sahattu mittaan. Jos et uskalla sahata kaikkia osia etukäteen, voit sahata osat vaiheittain työn edetessä. Kuvassa on runko, jalat ja poikkituet valmiina yhteen liitettäväksi.
Tee ruuvinkantojen upotukset, kun olet ensin esiporannut reiät 6,5 mm:n poralla. Upotuksen on vastattava ruuvinkannan kokoa. Upotus tekee levystä hieman siistimmän ja samalla vältyt repimästä sormiasi ruuveihin.

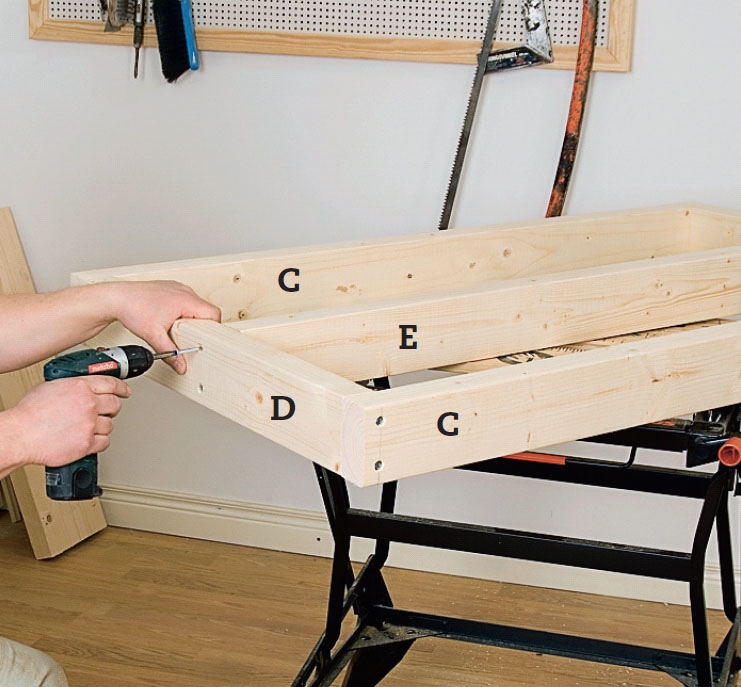

Ruuvaa runko yhteen. Huomaa keskelle asetettu lankku, joka toimii jäykistävänä poikkitukena (E). Käytä 6 x 120 mm:n ruuveja. Tarkista ristikkäis-mitoilla, että runko on varmasti suora.

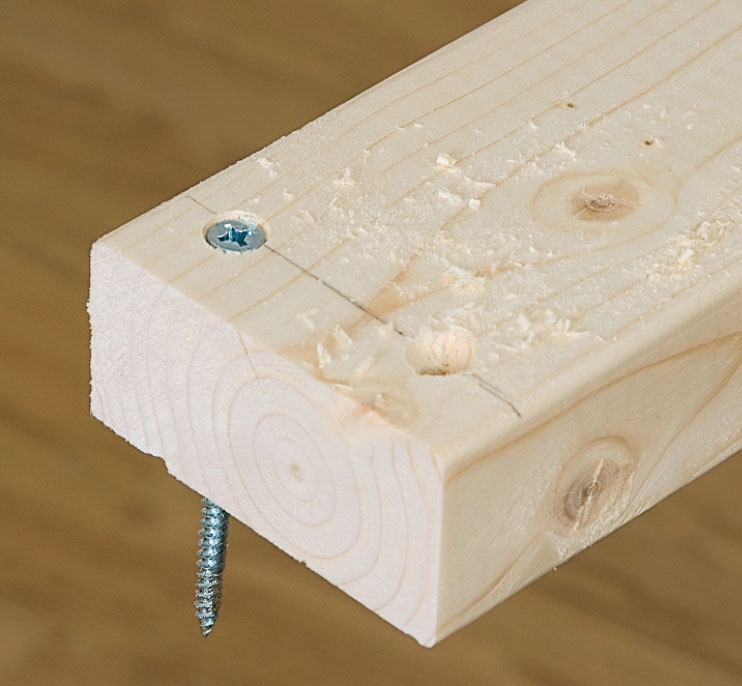

Valmistele rungon alaosa. Esiporaa kaksi reikää jokaisen pitkän kappaleen (F) päähän. Tee reiät noin 20 mm:n etäisyydelle päädystä ja noin 25 mm:n etäisyydelle reunasta.

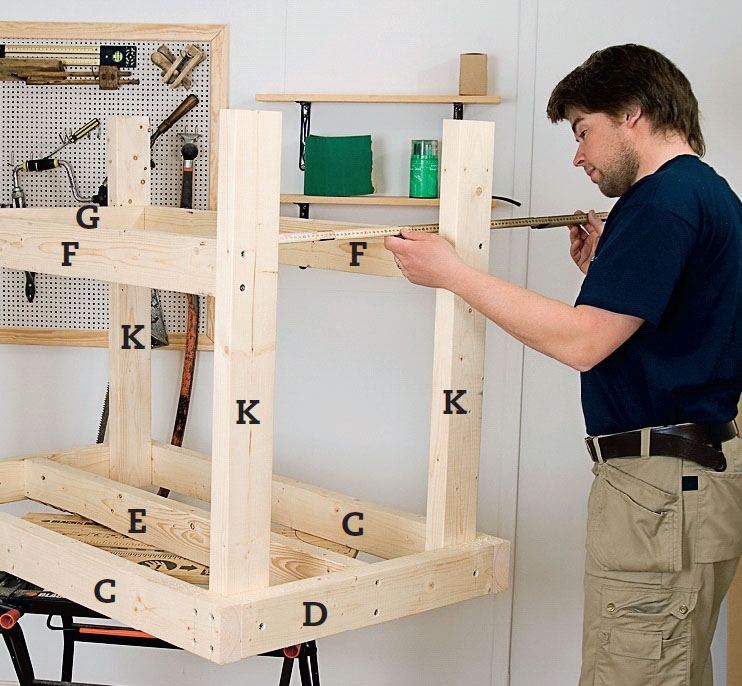

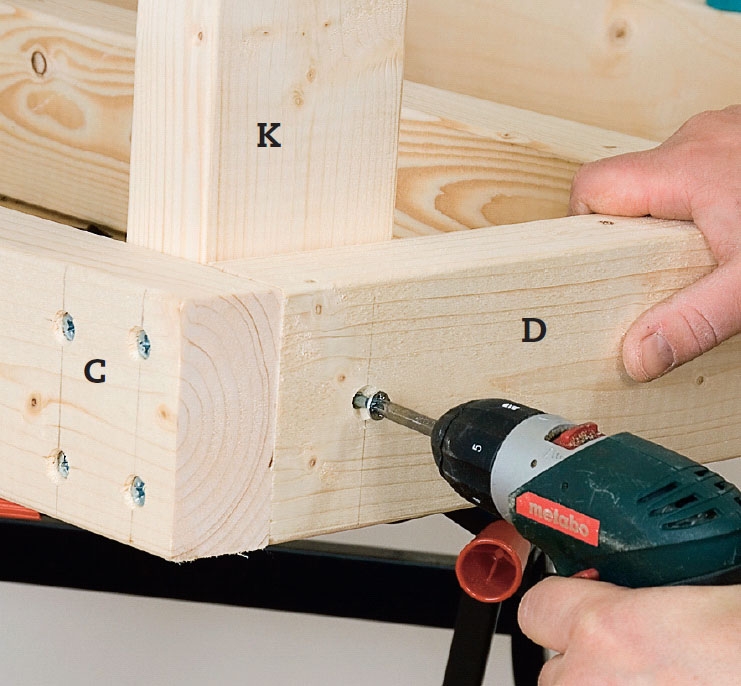

Kiinnitä jalat (K) runkoon ruuveil-la. Esiporaa ja käytä samoja ruuveja kuin runkoon, mutta laita ylimääräinen ruuvi (6 x 120 mm) rungon lyhyeltä sivulta (D) jalan (K) sisään pöydän vakauttamiseksi.
03
Kätevä hylly
3
Vaihe

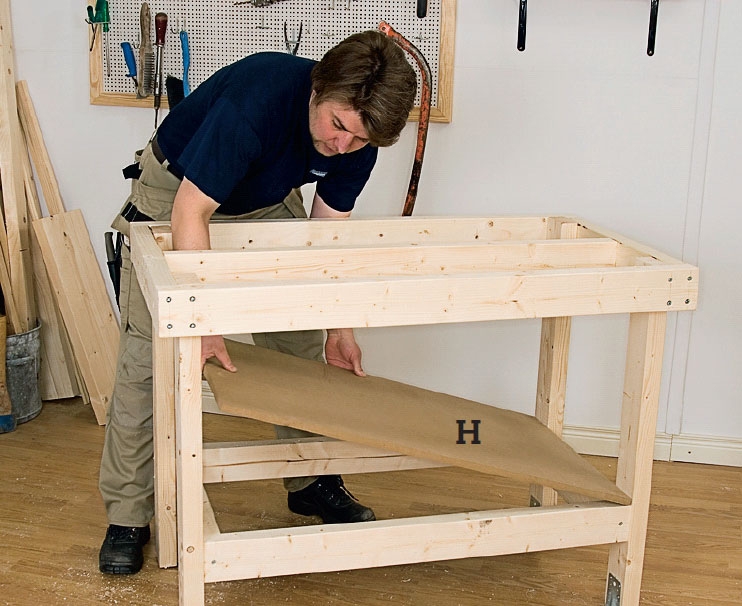

Aseta hyllylevy (H) paikalleen, ennen kuin asennat pöytälevyn. Hyllyn mitat näet piirroksesta, mutta mitat on tietenkin sovitettava sinun pöytääsi, jos muutat piirroksen muita mittoja.
Kiinnitä hyllylevy (H) itsesenkkaavilla ruuveilla (3,9 x 55 mm). Käytä 3-4 ruuvia molemmilla pitkillä sivuilla ja 2-3 ruuvia lyhyillä sivuilla, jotta hylly varmasti kestää.
04
Vankat liitokset
4
Vaihe
Saadaksemme pöytälevystä riittävän vankan käytämme sekä lattialevyä (M) että 16 mm:n mdf-levyä (A). Voit käyttää myös pelkästään 22 mm:n mdf-levyä. Jotta pöytälevystä tulee mahdollisim-man käyttökelpoinen, kaikkien pintojen on oltava täysin tasassa ja suorassa.

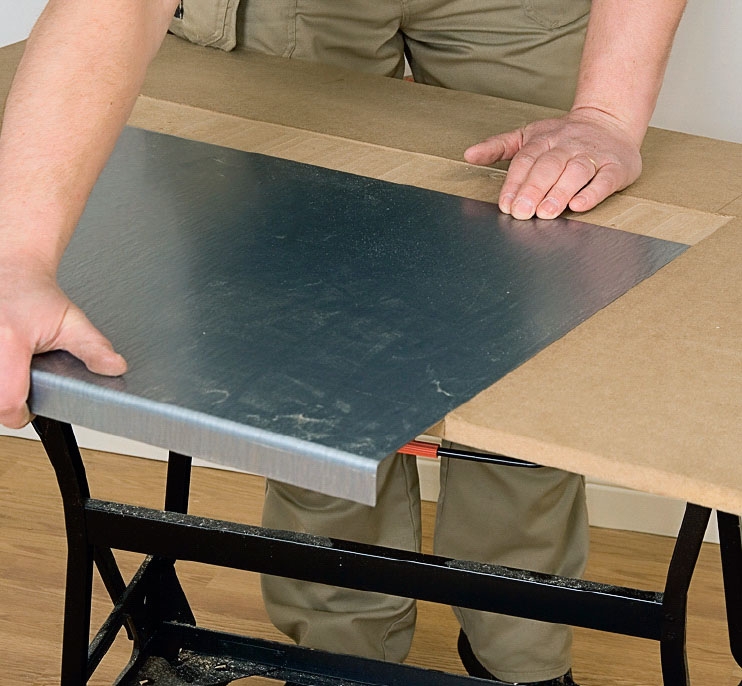

Teräslevy on jyrsitty mdf-levyn (A) kanssa samaan tasoon. Myös teräslevyn ruuvit on upotettu, jotta metallilevy on täysin samassa tasossa kuin mdf-levy eikä pöytään jää hankalia reunoja. Sama koskee mdf-levyn kiinnitysruuveja. Kyse on lähinnä pienistä yksityiskoh-dista, joista voit päättää työpöytäsi käyttötarkoituksen perusteella.

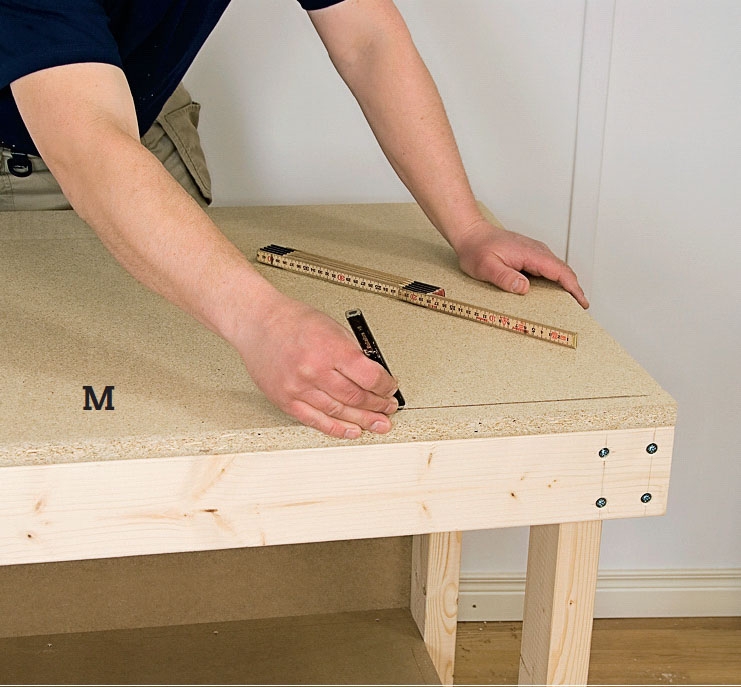

Aseta alempi pöytälevy (M) rungon päälle ja tee lyijykynä-merkinnät noin 2 cm:n päähän reunasta. Se on puolet alapuolella olevan lankun leveydestä. Ruuvaa levy kiinni samalla tavalla kuin alla oleva hyllylevy.

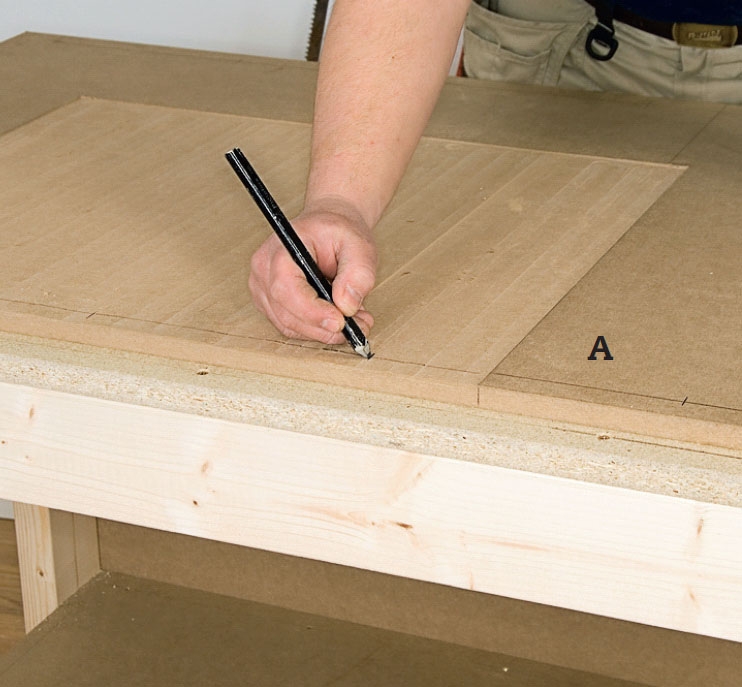

Ruuvaa mdf-levy (A) kiinni. Merkitse ensin alemman pöytälevyn ruuvien kohdat, jotta et ruuvaa niihin. Esiporaa, tee upotukset kantoja varten ja ruuvaa levy kiinni 6 x 80 mm:n ruuveilla.

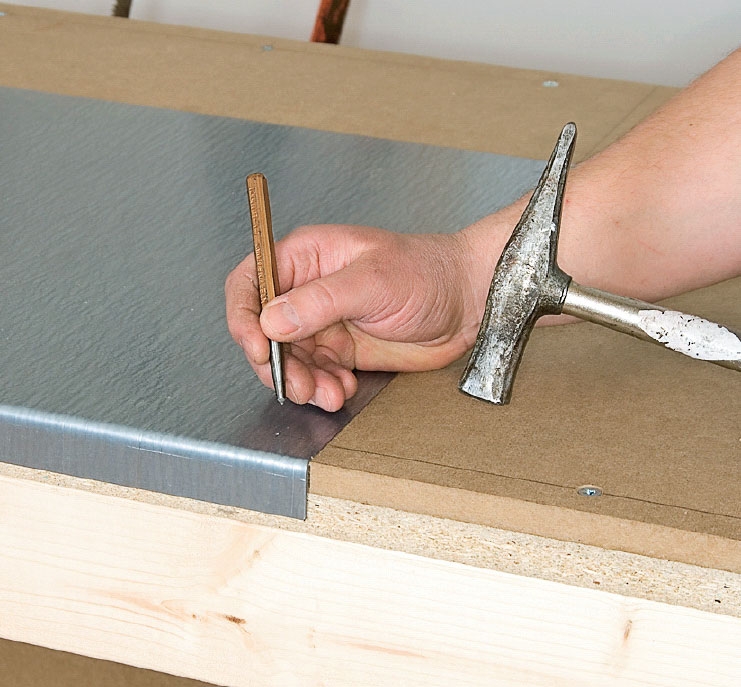

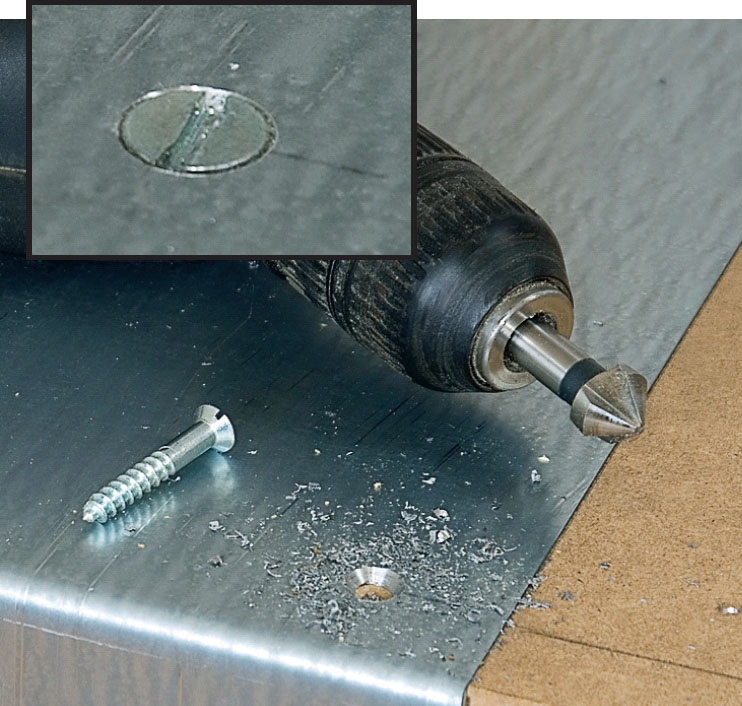

Nyt kiinnitetään metallilevy (B). Merkitse porauskohdat tuurnalla. Poraa ensin pienellä terällä ja sitten isommalla. Käytämme 6 x 45 mm:n uuveja ja esiporaamme ensin 3 mm:n ja sitten 6 mm:n poranterällä niitä varten.
05
Viimeistely
3
Vaihe

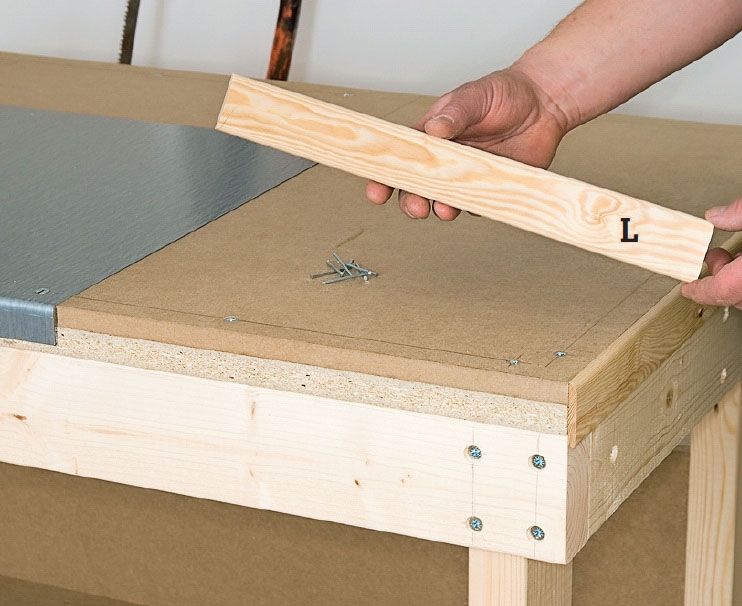

Lista (L) suojaa reunoja. 5 x 50 mm:n reunalista sopii pöytä-levyn reunoihin. Ruuvaa listat kolmeen suojaamattomaan sivuun, niin sivut eivät vaurioidu. Sahaa listat jiiriin kulmakohdissa.
Metallilevyn taivutettu reuna suojaa pöytälevyä. Se on erityisen käytännöllinen silloin, kun nostat raskaita kappaleita pöydälle ja pöydältä alas.
Materiaalit
45 x 95 mm:n mäntylankkuja:
• 2 rungon sivua (C), á 120 cm
• 2 rungon päätyä (D), á 61 cm
• 1 poikkituki (E), 111 cm
• 2 (ala)rungon sivua (F), á 102 cm
• 2 (ala)rungon päätyä (G), á 51 cm
• 4 jalkaa (K), á 87 cm
Lattialastulevyä:
• 1 pöytälevy (M), 120 x 70 cm
16 mm:n mdf-levyä:
• Hyllylevy (H), 47 x 102 cm
• Pöytälevy (A), 120 x 70 cm
• Taustalevy (J), 30 x 111 cm
5 x 50 mm:n reunalista:
• Reunalistat (L) sovitetaan pöydän todellisten mittojen mukaan
2 mm:n ruostumatonta teräslevyä:
• Levy (B), 50 x 60 cm, taivutettu etureuna
Ruuvit:
• Jalkoihin/runkoon: lastulevyruuveja 6 x 120 mm
• Taustalevyyn ja hyllyyn: itsesenkkaavia ruuveja, 3,9 x 55 mm
• Pöytälevyyn: lastulevyruuveja 6 x 80 mm
• Metallilevyyn: A2-ruuveja, 6 x 45 mm
Lisäksi:
• Lattiamaalia, kulmarautoja
Vie aikaa
Pöydän voi sahata ja koota päivässä.
Hinta
Noin 130 € riippuen siitä, käytetäänkö teräslevyä.
Vaikeusaste
Yksinkertainen ja hyvä aloittelijan tehtävä. Vaikeinta on jyrsiä aukko teräslevyä varten.
