Johdanto
Ohjeet
01
Joustava pöytä
12
Vaihe
Rullaava työpöytä on hyvin helppo koota, jos kiinnittää ensin jalat ruuveilla sivulevyihin ja sen jälkeen takalevyn. Pöytälevy ja pohjahylly tuovat vakautta, ja kätevä ulosvedettävä laatikko kulkee kahden listan välistä uraa pitkin molem-missa sivuissa.
Tarvikeluettelon mitat on sovitettu tähän verstaaseen ja pöytään. Voit luon-nollisesti tehdä omasta työpöydästäsi sekä pidemmän että leveämmän, jos tila antaa myöten ja sille on tarvetta.
Varmista kaikki liitokset puuliimalla ja ruuveilla, ja esiporaa ruuveille, jotta et vaurioita mdf-levyjä.

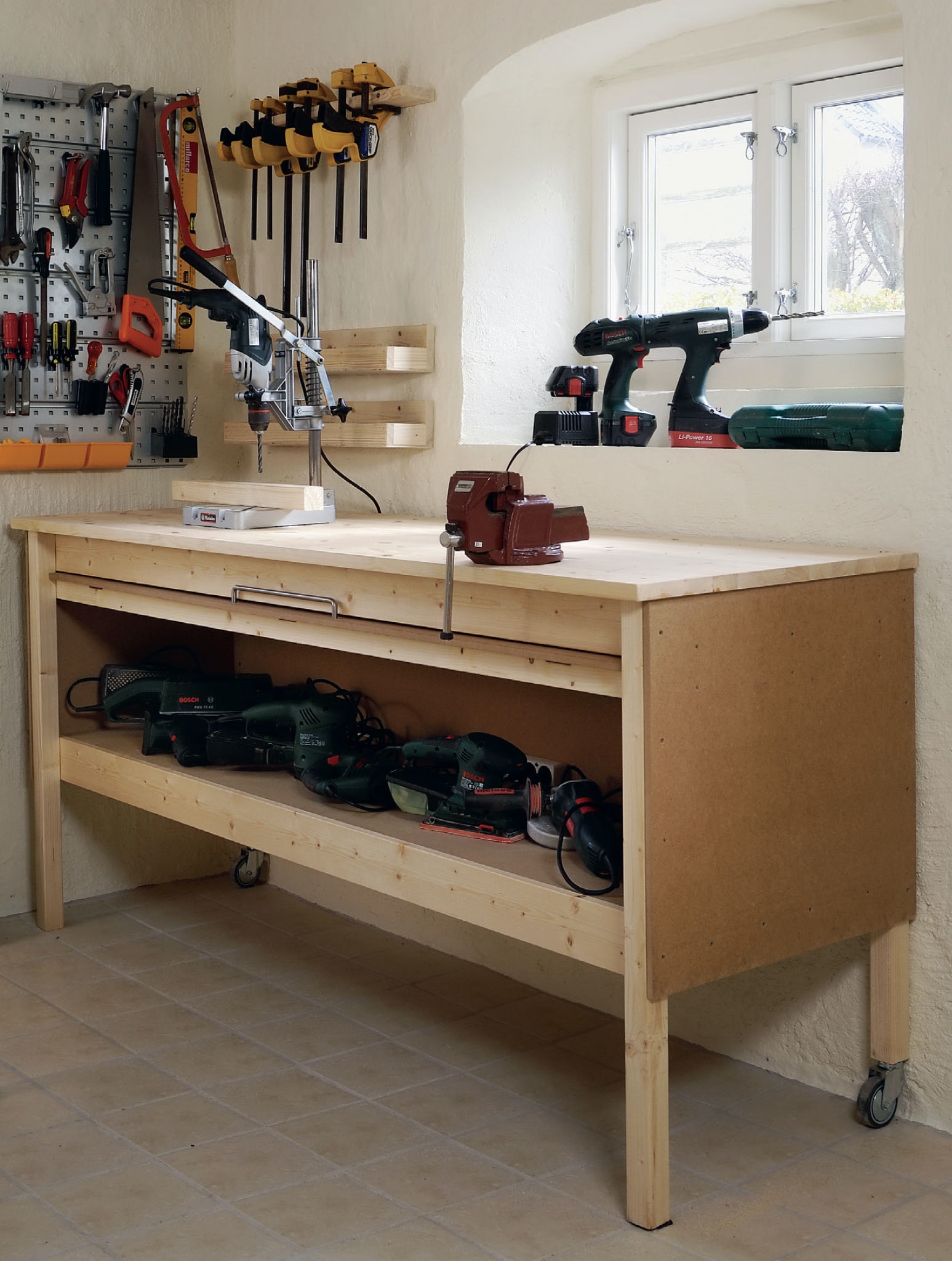

Isolla avohyllyllä on tilaa monille koneille. Kun kansi laitetaan kiinni, koneet pysyvät pölyltä suojassa.

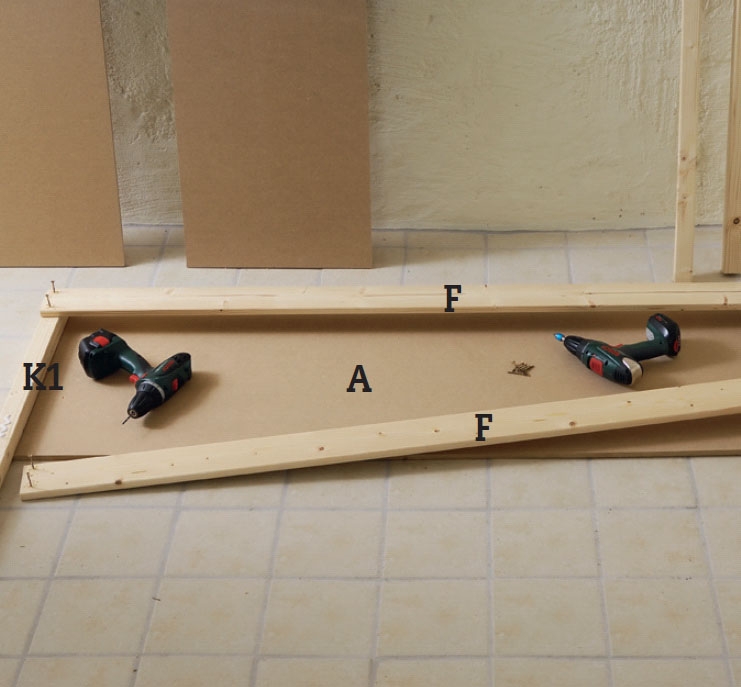

Kokoa ensin etulevy liimaamalla ja ruuvaamalla kaksi listaa (F) kahteen etujalkaan (K1) 5 x 50 mm:n ruuveilla. Ruuvaa ja liimaa kaksi takajalkaa (K2) takalevyyn (A) 4 x 40 mm:n ruuveilla.

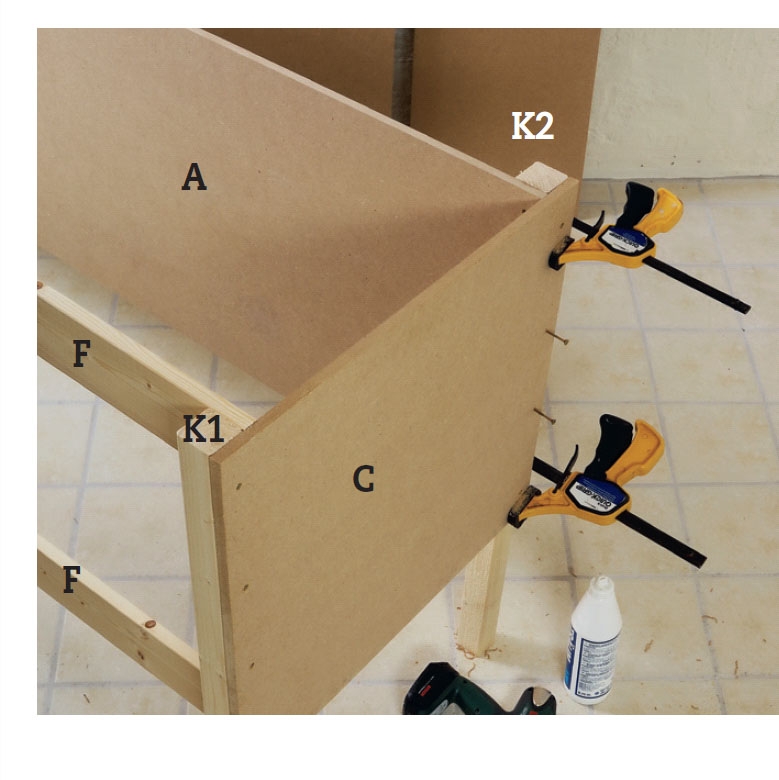

Liimaa ja kiinnitä sivut (C) etum-maisiin pöydänjalkoihin (K1) 4 x 40 mm:n ruuveilla. Liimaa ja kiinnitä takimmaiset jalat (K2) 4 x 40 mm:n ruuveilla.
VINKKI: Kiinnitä sivulevyt puristimilla ruuvauksen ajaksi, se helpottaa työtä.

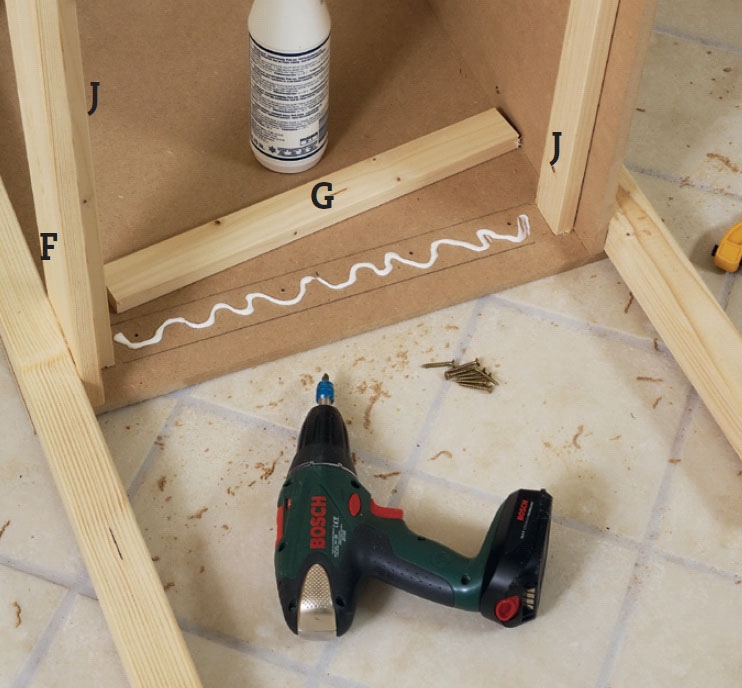

Työstä pohjalevyyn tuki (B) listoista (G) ja (J), jotka sijoitetaan 12 mm alemmaksi kuin lauta (F), jotta pohjalevy saadaan laudan kanssa samaan tasoon. Liimaa ja kiinnitä tuki ulkopuolelta 4 x 30 mm:n ruuveilla.

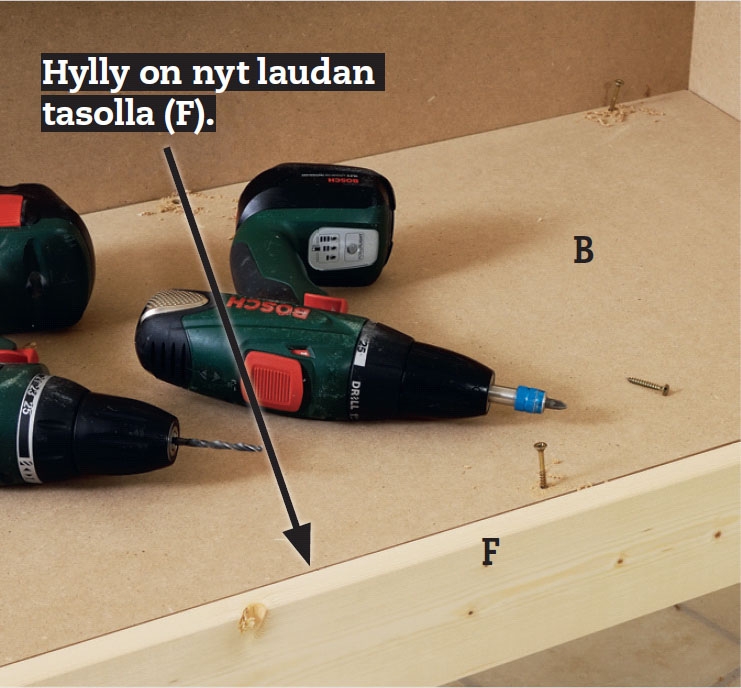

Aseta pohjalevy (B) paikalleen, ja kiinnitä se tukilistoihin (G) ja (J) 4 x 40 mm:n ruuveilla.

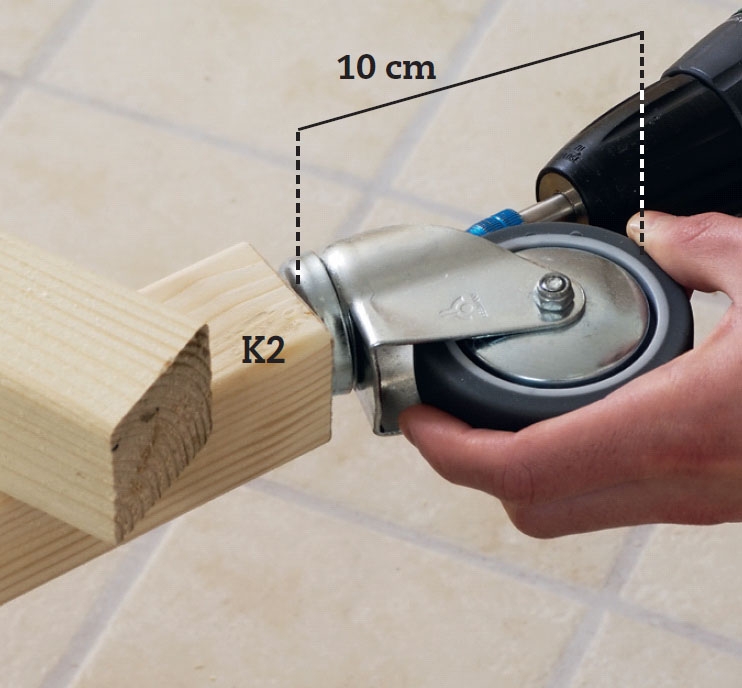

Mittaa pyörien tarkka korkeus ja lyhennä tarvittaessa takajalkoja (K2) niin, että pyörät voidaan kiinnittää jalkojen alle ilman, että pöytä asettuu vinoon. Nämä pyörät ovat 10 cm korkeita, joten jalat (K1 ja K2) sovitetaan sen mukaisesti.

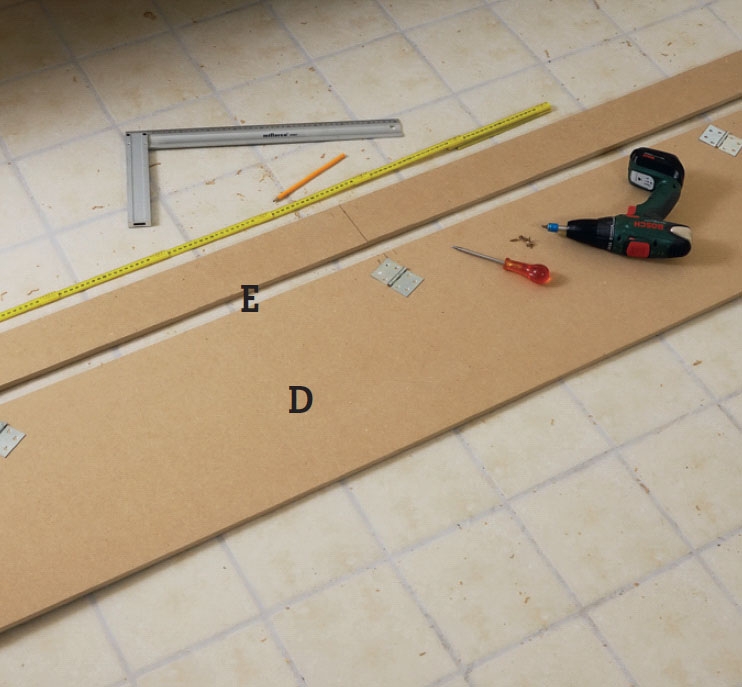

Etuovi tehdään kahdesta levystä (D ja E). Levyjen kolme lehtisaranaa kiinnitetään 3,5 x 12 mm ruuveilla.
VINKKI: E on pidempi kuin D, sillä se toimii pysäyttimenä, kun laatikko vedetään ulos.

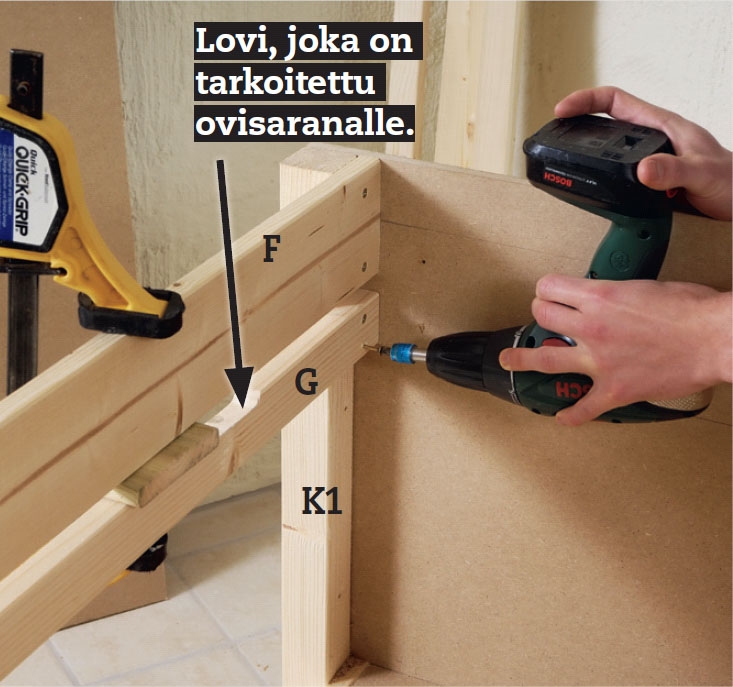

Kiinnitä lista (G) pöydänjalkoihin (K1) 5 x 50 mm:n ruuveilla noin 15 mm etulaudan (F) alapuolelle. Sahaa ja talttaa ensin listaan (G) kolme lovea ulosvedettä-vän laatikon saranointia varten.

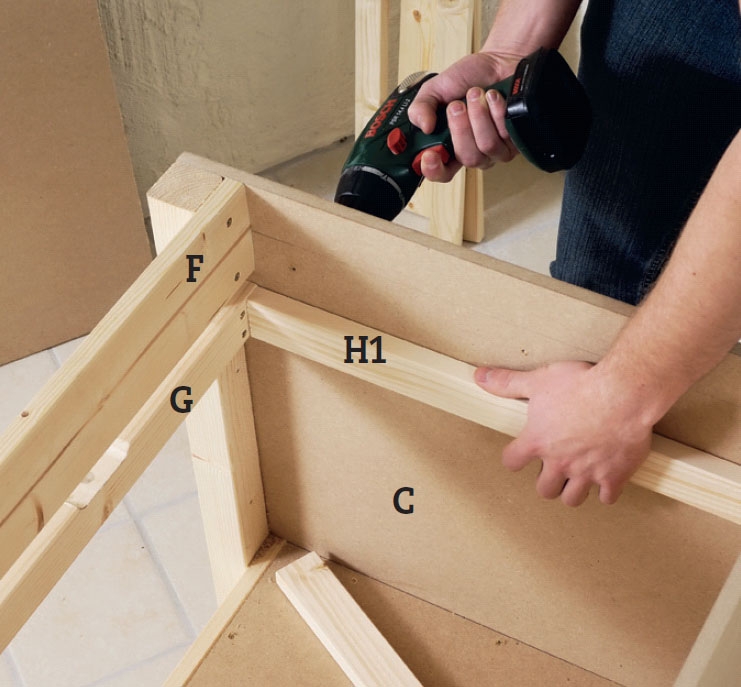

Kiinnitä tukilistat (H1) sivuihin (C) liimalla ja 4 x 30 mm:n ruuveilla. Kiin-nitä ruuvit ulkopuolelta, jotta ne tulevat listan (G) kanssa samaan tasoon.
Nyt ovi voidaan asentaa. Käännä ovi saranareuna alaspäin ja työnnä se uraan takakautta. Levyn D pitäisi mennä uran läpi, mutta E toimii pysäyttimenä.

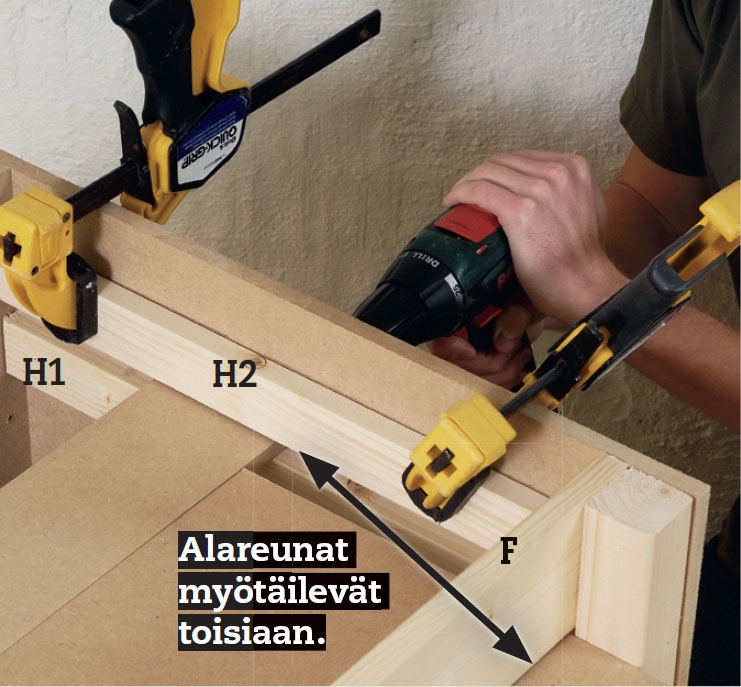

Ruuvaa ylimmät tukilistat (H2) kiinni niin, että alareuna myötäilee etulaudan (F) alareunaa. Nyt ovi pysyy urassa.

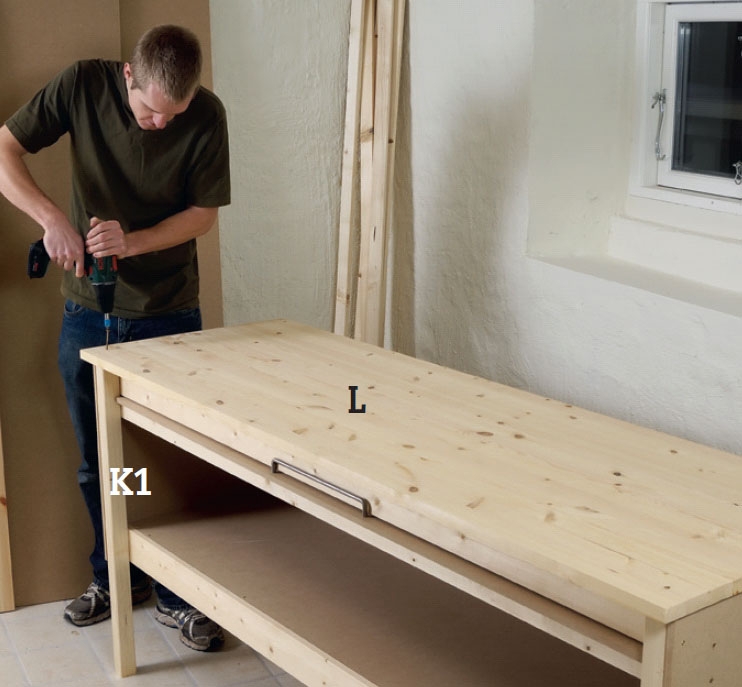

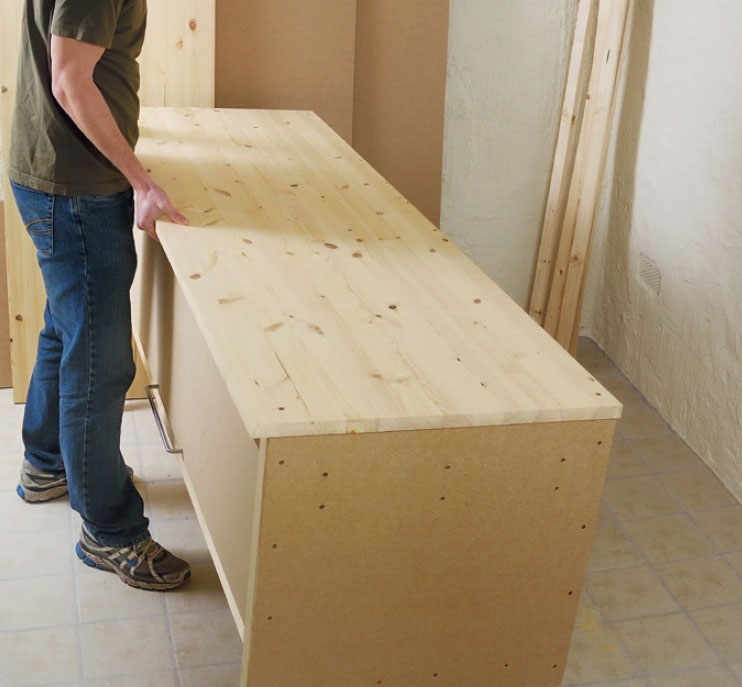

Kiinnitä pöytälevy (L) pöydänjalkoihin (K1 ja K2) 6 x 120 mm:n ruuveilla. Kiinnitä oveen vedin.
Kun pöytää pitää siirtää, sitä nostetaan etureunasta, jolloin paino saadaan pyörille ja pöydän voi rullata pois paikaltaan.
02
Ruuvit järjestykseen
2
Vaihe

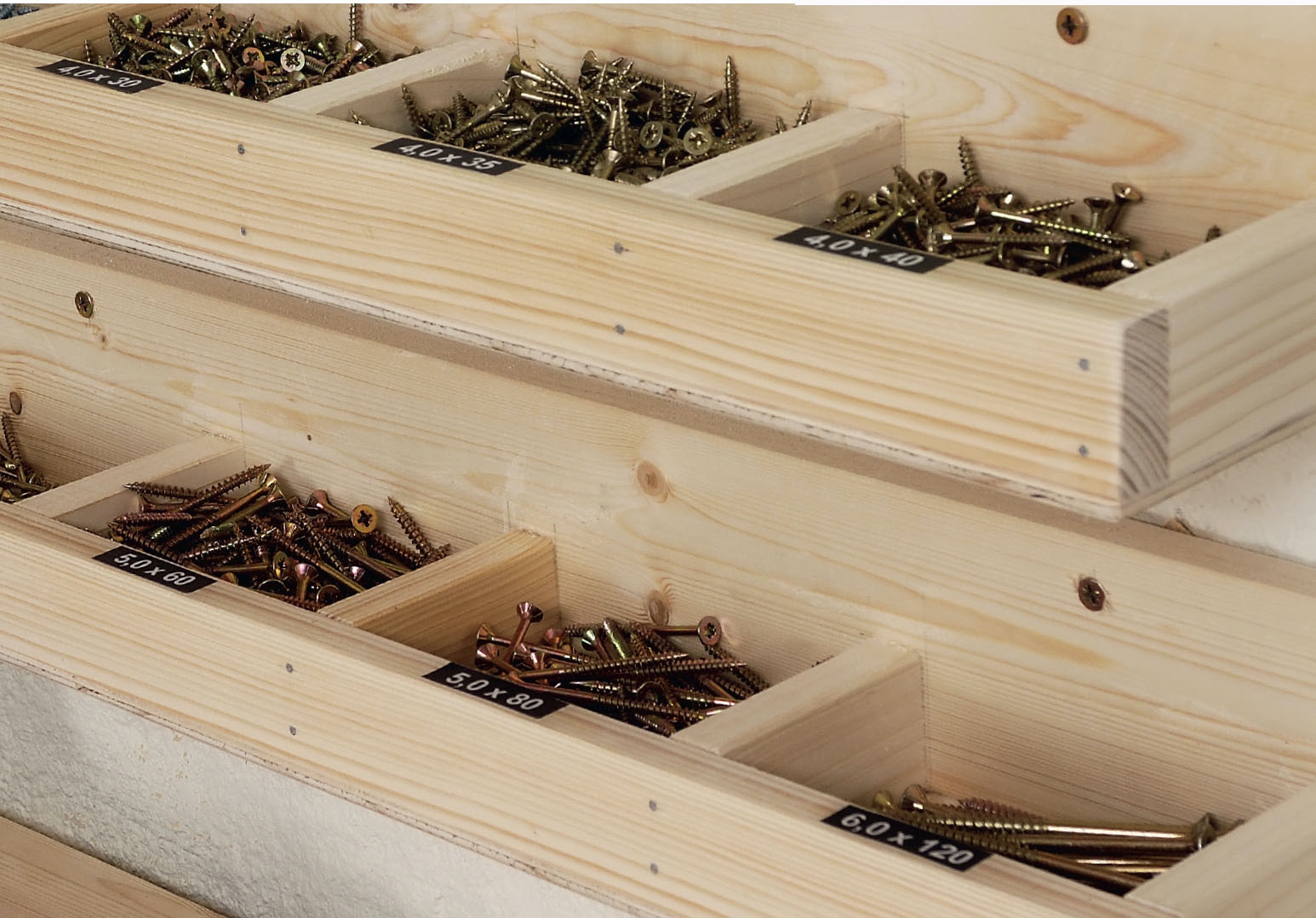

Kannattaa uhrata tunti työaikaa ja rakentaa pari lokerollista ruuvilaatikkoa. Niistä löytää nopeasti ja helposti oikeat ruuvit ilman, että joutuu kääntelemään jokaista ruuvipakettia selvittääkseen mitä ruuveja missäkin paketissa on.
Järjestystä ja selkeyttä. Laatikoita voi rakentaa vaikka kuinka monta.

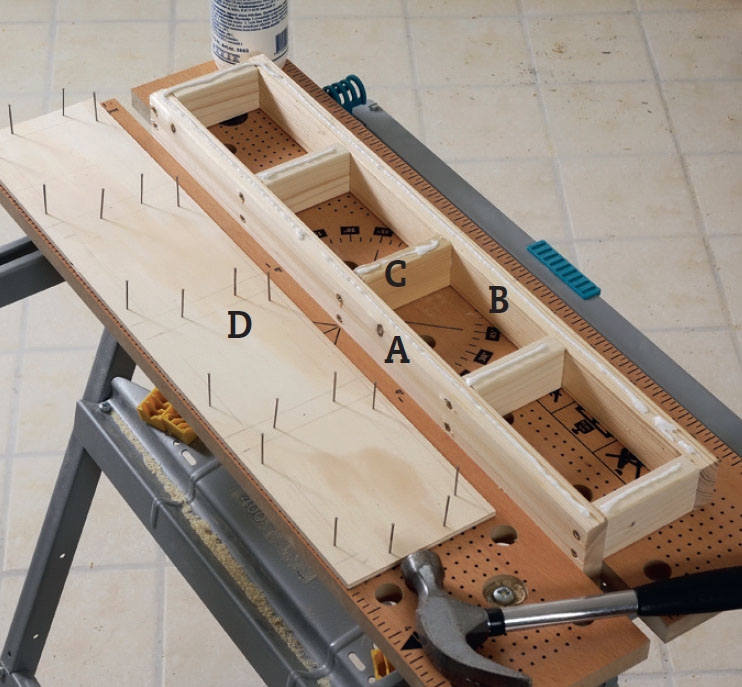

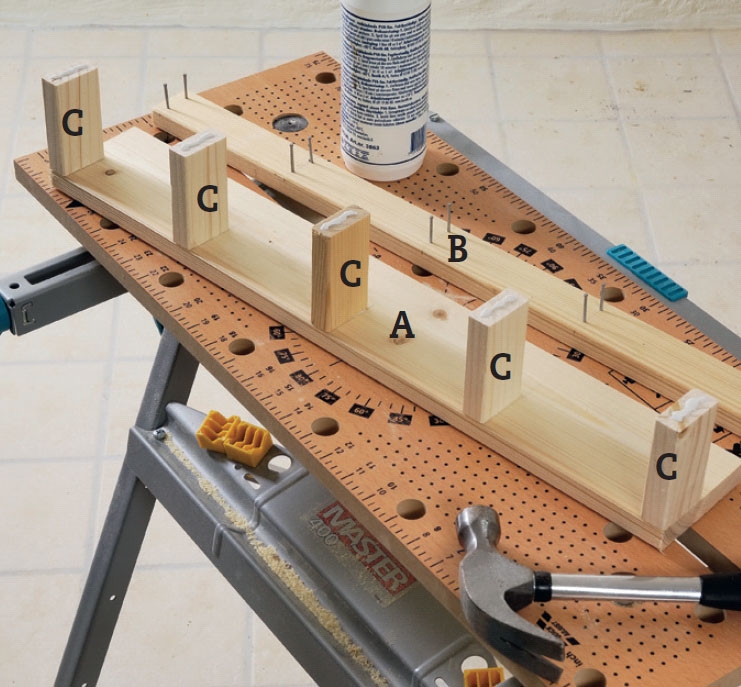

Kiinnitä takalista (A) ja etulista (B) lokerikkojen välilevyihin (C) liimalla ja 4 x 40 mm:n ruuveilla.
Liimaa ja naulaa pohja (D) alapuo-lelta 16 x 25 mm:n uppokantanauloilla. Laatikko kiinnitetään seinään ja täytetään ruuveilla. Nyt on seuraavan laatikon vuoro.
03
Rullaa jäte pois
3
Vaihe

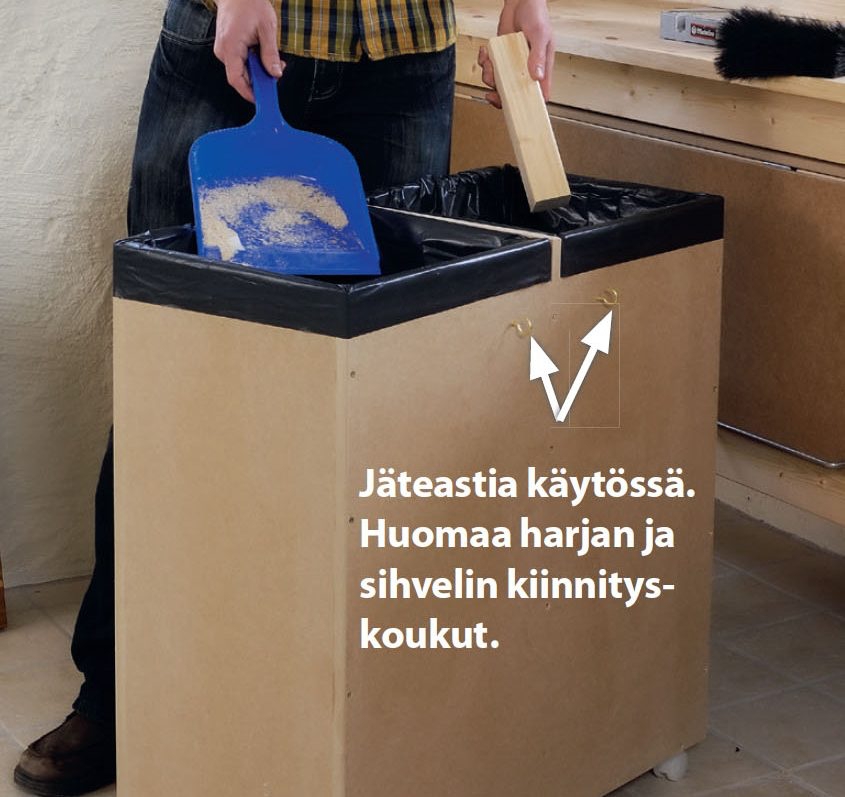

Helposti rullattava ja siirreltävä vakaa jäteastia on arvokas kaluste verstaalla. Tämä astia on rakennettu kahta ylei-sintä nikkariverstaan jätettä varten: purua yms. sekä puupaloja, jotka voi polttaa uunissa.
Kahden astian koko on mitoitettu niin, että ne sopivat tavallisille jätesäkeille. Kiinnitä huomiota myös väliseinään, joka helpottaa jätesäkin laittoa ja sen pysymistä paikallaan.

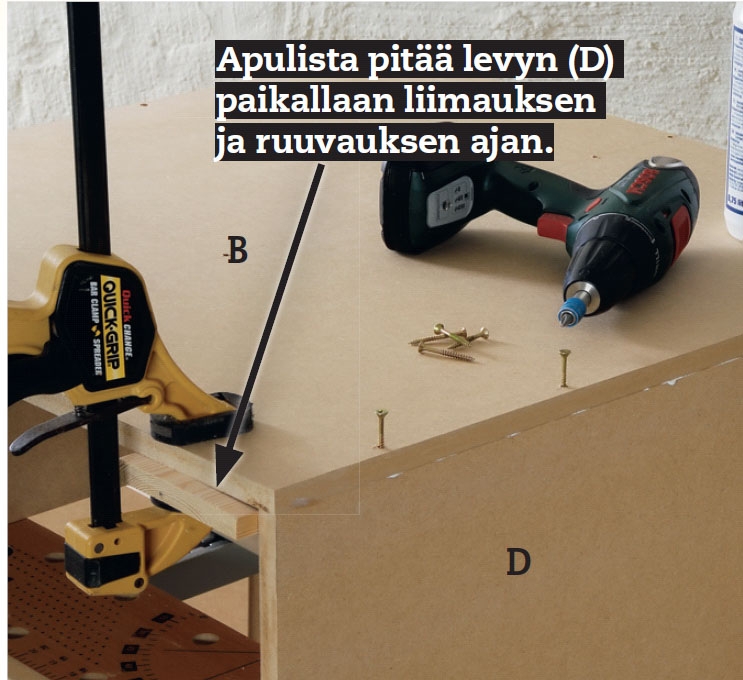

Ruuvaa ja liimaa sivut (B) ja pohja (D) yhteen. Kiinnitä sitten etulevy (A). Esiporaa ja käytä ohuita pitkiä ruuveja, jotta levyt eivät halkea, kun kiinnität ruuveja.

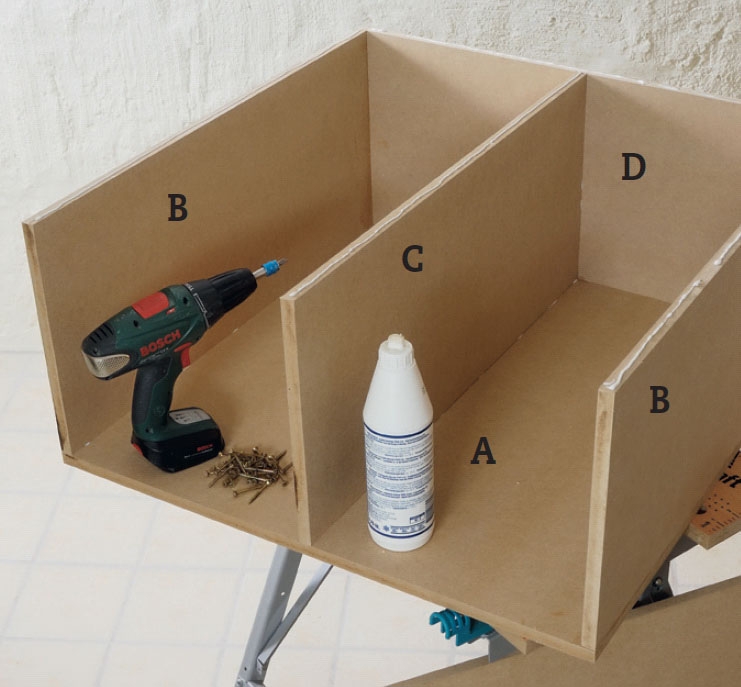

Merkitse välilevyjen (C) paikat ja liimaa ja ruuvaa ne kiinni. Liimaa ja ruuvaa lopuksi toinen etulevy (A) kiinni.

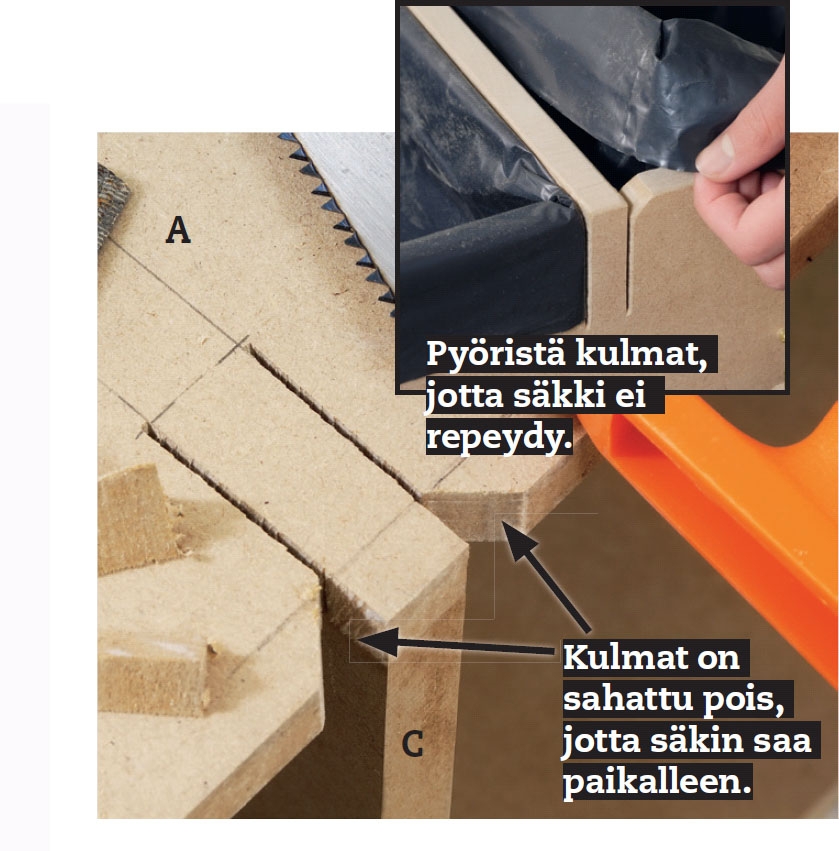

Sahaa 5-6 cm:n syvyyteen levyreunoissa (A) välilevyn molemmin puolin. Sahaa kulmat pois, jotta jätesäkin saa helpommin paikalleen. Pyöristä kulmat puuviilalla.
04
Tue pitkät kappaleet
3
Vaihe

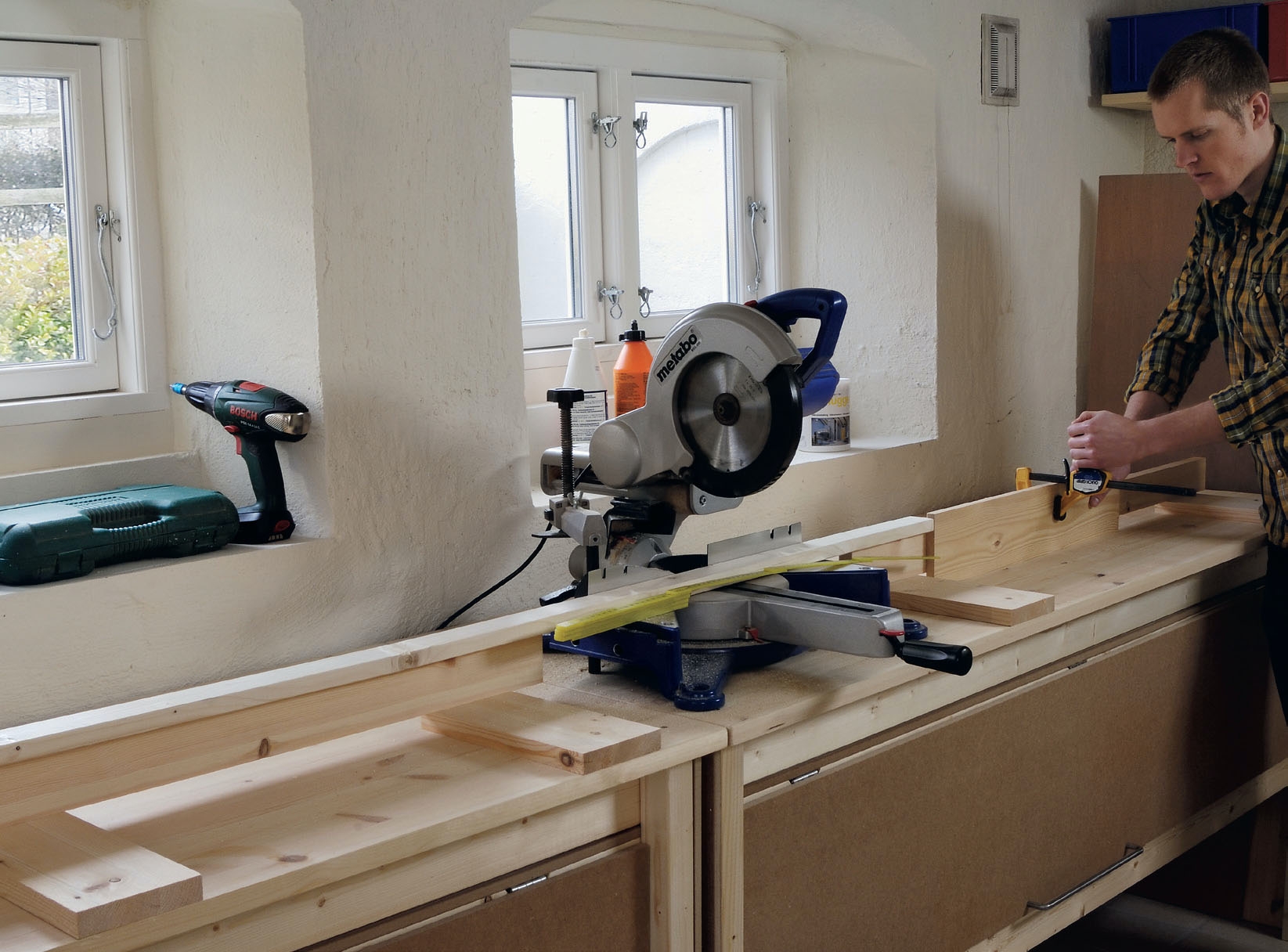

Jos omistat katkaisu-/jiirisahan, sen ympärille kannattaa asettaa ”ohjaimet”, jotka tukevat pitkiä kappaleita niitä sahattaessa. Ne on helppo tehdä ruuvaamalla kolme lautaa yhteen.
Työstä kaksi ohjainta, sillä niitä tarvi-taan sahan molemmilla puolilla. Ohjaimet on kiin-nitetty pöytään tapeilla, joten ne saa myös helposti irrotettua työpöydästä ilman työkaluja.
Molemmille puolille sijoitettu ohjain tukee pitkiä lautoja erinomaisesti niiden sahauksen ajan.
Aseta lista (A) kahden tuen (B) päälle jiirisahan taakse. Laita saha-pöydän päälle suora apulista ja merkitse sen avulla listaan (A) tarkka korkeus.

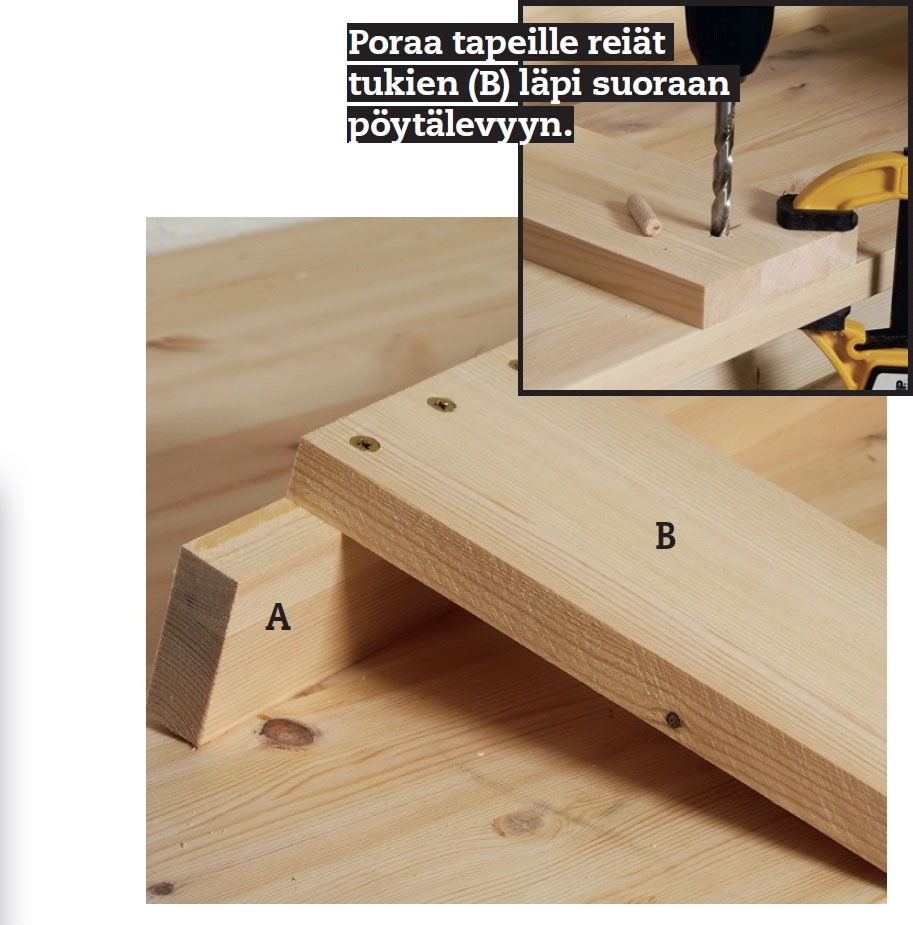

Sahaa lista (A) ja liimaa ja kiinnitä tuet (B) alapuolelta kolmella ruuvilla (5 x 60 mm) tukea kohden.

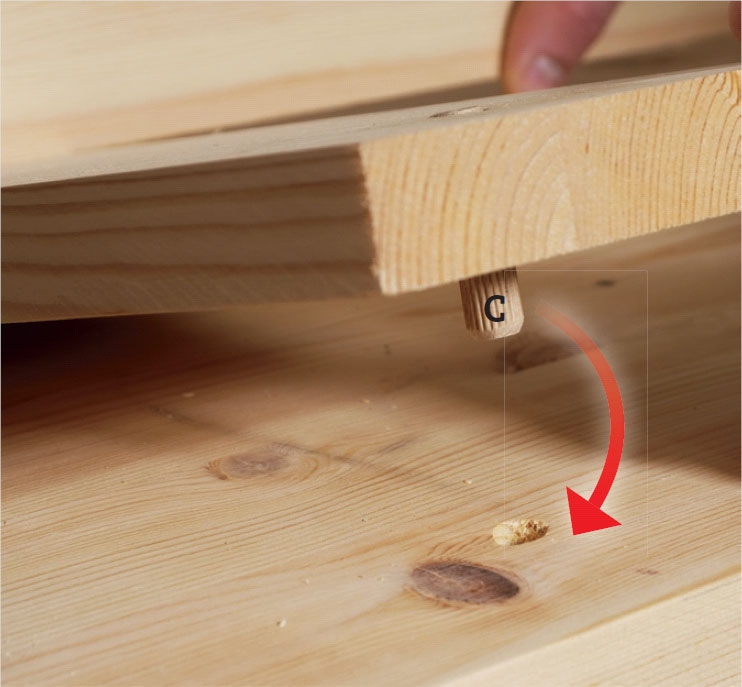

Liimaa tapit (C) tukien reikiin niin, että ne työntyvät alapuolelta ulos. Kun liima on kuivunut, voit nostaa ohjaimen pois ja asettaa sen tarpeesi mukaan.
Materiaalit
Tarvikeluettelo työpöytä
12 mm mdf-levyä
- 1 taustaverhoilu (A), 56 x 185,6 cm
- 1 pohja (B), 45,9 x 185,6 cm
- 2 sivua (C) á 56 x 58 cm
- 1 oviosa (D), 37 x 176,3 cm
- 1 oviosa (E), 10 x 185,3 cm
19 x 95 mm listaa:
- 2 etuosan listat (F) á 185,6 cm
19 x 45 mm listaa:
- 3 tukilistaa (G) á 185,6 cm
- 4 tukilistaa (H1 ja H2) á 45,9 cm
- 2 tukilistaa (J) á 42,1 cm
45 x 45 mm listaa:
- 2 pöydänjalkaa (K1) á 87,5 cm
- 2 pöydänjalkaa (K2) á 87,5 cm, joita lyhennetään 10 cm
26 mm sauvaliimattua liimapuulevyä:
- 1 pöytälevy (L), 61 x 190 cm
Lisäksi:
- 2 kpl 10 cm korkeaa kaluste-pyörää
- 3 kaapinoven saranaa, 50 x 80 mm (avattuna)
- Vedin
- Ruuveja: 3,5 x 12 mm, 4 x 30 mm, 4 x 40 mm, 5 x 50 mm ja 6 x 120 mm
- Puuliimaa
Tarvikeluettelo Ruuvilaatikko
19 x 95 mm listaa:
- 1 takalista (A), 62 cm
19 x 45 mm listaa:
- 1 etulista (B), 62 cm
- 5 lokerikkoa (C) á 8 cm
6 mm vaneria:
- 1 pohja (D), 11,8 x 62 cm
Lisäksi:
- 4 x 40 mm ruuveja
- 1,6 x 25 mm uppokantanauloja
- Puuliimaa
Tarvikeluettelo jäteastian
16 mm mdf-levyä:
- 2 etu- ja takalevyä (A) á 70 x 70 cm
- 2 sivua (B) á 30,8 x 70 cm
- 1 välilevyä (C), 30,8 x 68,4 cm
- 1 pohja (D), 30,8 x 66,8 cm
Lisäksi:
- 4 x 40 mm ruuveja
- 4 kalustepyörää
- Puuliimaa
Tarvikeluettelo ohjainta
26 mm liimapuuta:
- 1 lista (A), 6,5 x 90 cm
- 2 tukea (B) á 12 x 26 cm
- 2 tappia (C) á 4 cm
Lisäksi:
- 6 ruuvia, 5 x 60 mm
- Puuliimaa
Vie aikaa
Voit rakentaa kaiken tämän viikonlopussa.
Hinta
Yhteensä noin 300 €: 2 pöytää, 2 ruuvilaatikkoa, 2 ohjainta ja 1 jäteastia
Vaikeusaste
Erilaisten kappaleiden yhdistäminen ei ole erityisen vaikeaa. Varaa aikaa ja seuraa ohjeitamme.
Piirustus
Työpöytä

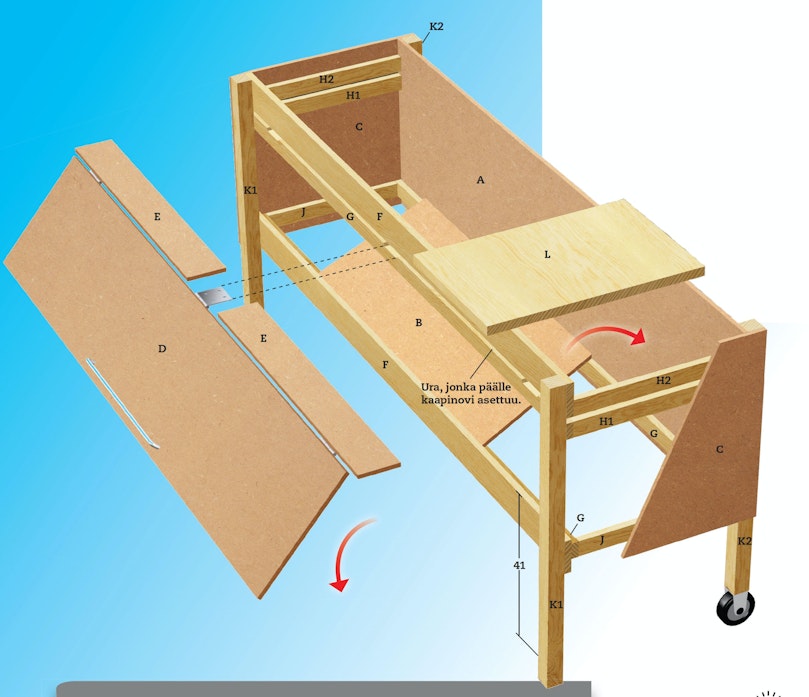

Pöytä koostuu neljästä jalasta, kolmesta kiinteästä sivusta ja pohja- ja päällilevyistä. Iso etuovi-levy takaa, että koneet eivät täyty pölystä ja lastuista, kun pöydän ääressä työskennellään.
Ura, jonka päälle kaapinovi asettuu.
Ruuvilaatikko

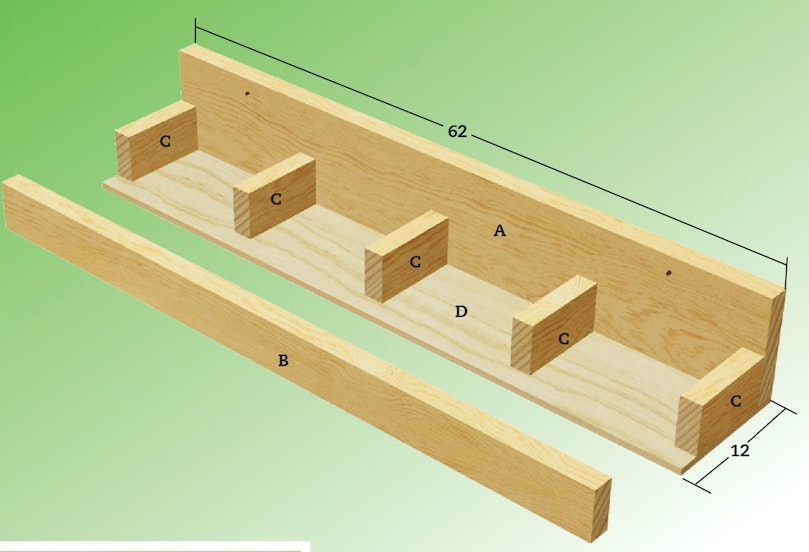

Ruuvilaatikko koostuu takalevystä ja ripustuksena toimivasta laudasta (A), etulistasta (B), 5 lokerikosta (C) ja pohjasta (D). Osat ruuvataan ja liimataan kiinni.
Tehtävä on yhtä helppo kuin miltä se näyttää.
Jäteastia
Kätevän siirreltävän jäteastian rakentamiseksi tarvitaan vain 6 mdf-levypalaa ja 4 pyörää. Tämän jälkeen sahanpuruja ei enää tarvitse kaataa ämpäriin
– eikä korjata kaatuneen ämpärin aiheuttamaa sotkua hetkeä myöhemmin.
Ohjain
Sahaa ensin levyt oikeaan pituuteen, mutta älä sahaa B-levyä leveyteen (korkeuteen) ennen kuin olet mitannut tarkasti, kuinka korkea sen pitää olla.
Katso mittausohje tämän sivun työvaihekuvasta 1. Kun kaikki kappaleet on sahattu, ne ruuvataan yhteen ja niihin asennetaan tapit.
Video
Vinkit & niksit

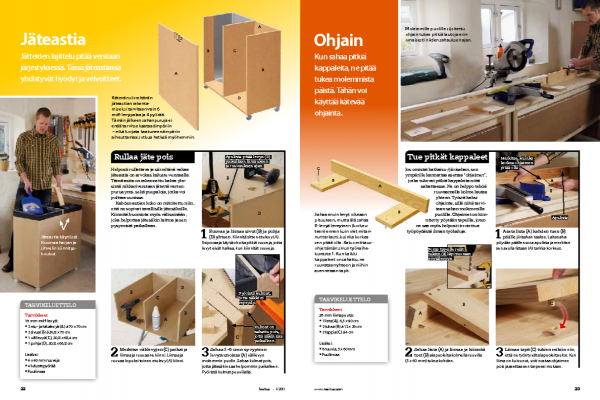

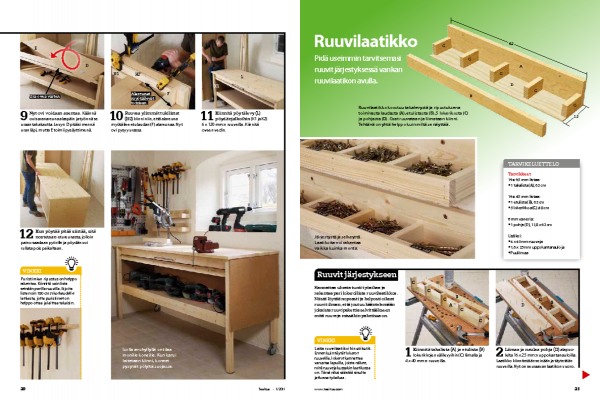

Lehtiversio
