Kätevä latausasema verstaalle

Tulosta Tallenna artikkeli Sinun pitää kirjautua sisään, jotta voit tallentaa artikkeleita

Verstas kaaoksessa? Ei enää! Latausasema pitää akkutyökalut sekä niihin kuuluvat akut ja laturit järjestyksessä. Rakenna latausasema oman verstaasi ja työkalujesi mukaan.

Vaikeusaste
Vie aikaa
1 viikonlopun
Hinta
70 euroa

Johdanto

Latausaseman rakentaminen on suhteellisen yksinkertainen projekti, ja sen mittoja on helppo muokata omien tarpeiden mukaan. Näytämme, miten:

  • Mittaat työkalut
  • Teet alumiinilistat
  • Ruuvaat osat yhteen
  • Rakennat koneille telineet
  • Kokoat laatikot

Ohjeet

Mittaa koneesi

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

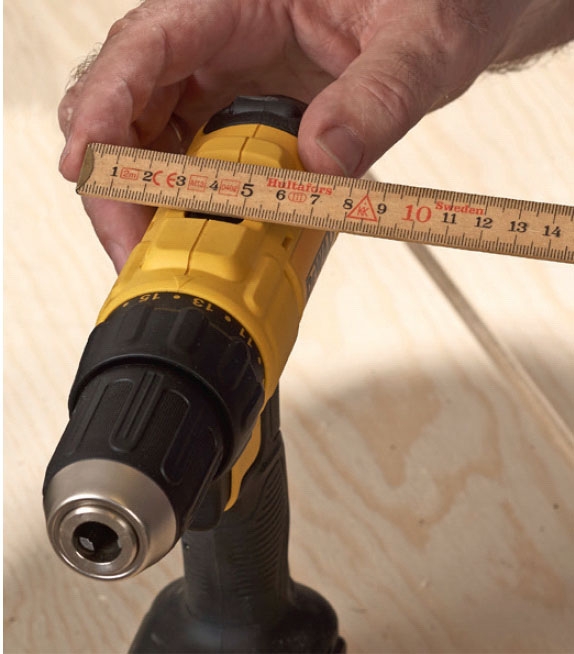

Porakoneen pituutta ei tule yleensä ajateltua. Hyllyn rakentaminen vaatii kuitenkin, että jokaisen koneen, akun ja laturin mitat tiedetään tarkasti.

Jotkut koneet on helpompi säilyttää ilman akkua. Se pitää ottaa huomioon korkeuden mittaamisessa.

1

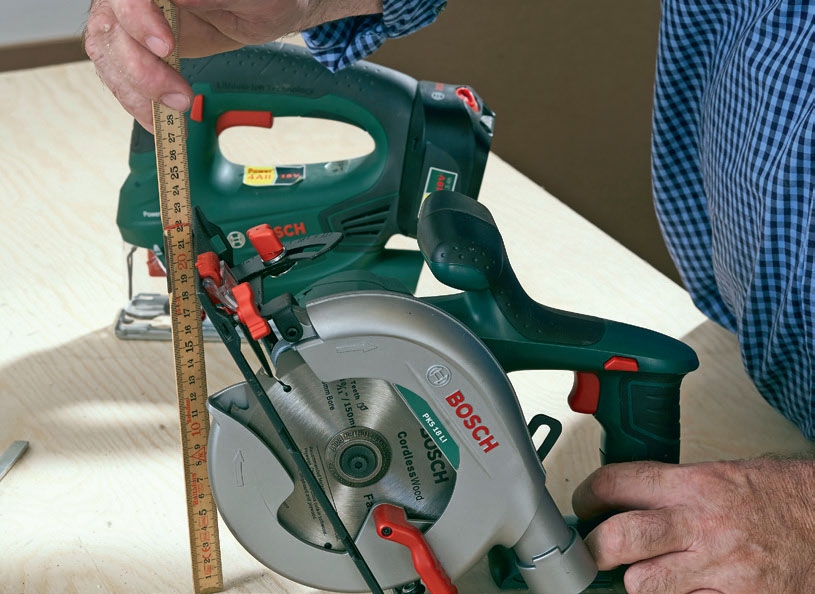

Koneiden pituus on tärkeä tieto. Tämän sahan on tarkoitus olla pystyssä.

2

Mittojen ei kuitenkaan tarvitse olla millintarkkoja.

3

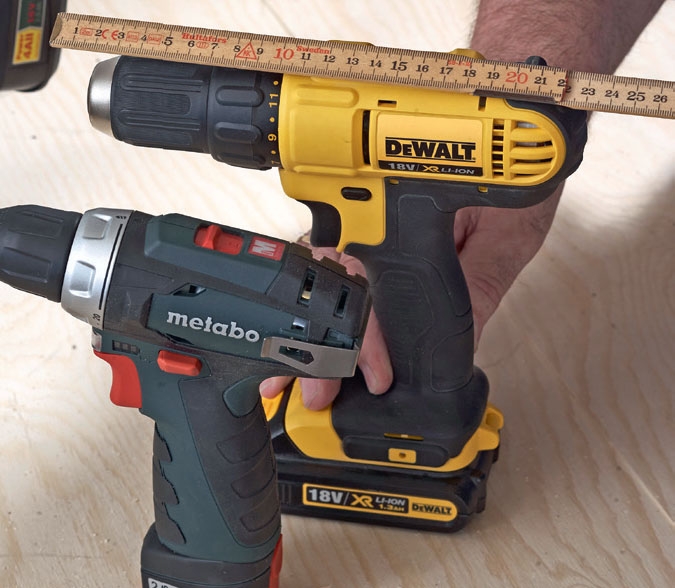

Koneiden pituus ratkaisee hyllyjen syvyyden. Leveys ja korkeus määrittävät hyllyjen korkeuden ja väliseinien paikat.

Valmistele alumiinilistat

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Jokaisella koneella on oma, mittojen mukaan tehty pohjalevynsä.

Mikään kone ei kestä ikuisesti, joten hyllystä tehdään helposti muunneltava. Väliseiniin kiinnitetään alumiinikiskot, jotta hyllylevyt on helppo työntää paikalleen. Kun vanha porakone vaihdetaan uuteen, sille tehdään mittojen mukainen hyllylevy, joka työnnetään paikalleen alumiinikiskoihin. Koneen paikkaa voi tarvittaessa vaihtaa.

1

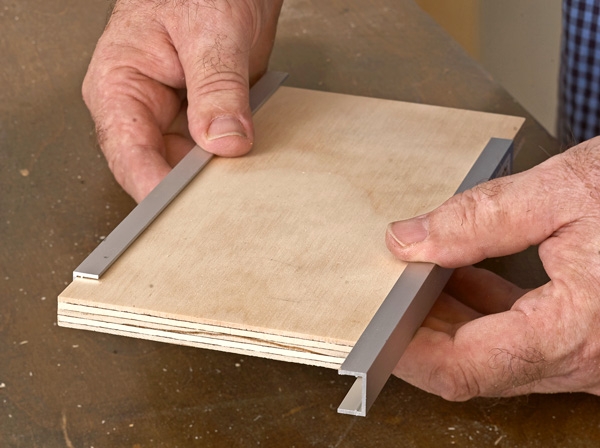

12-milliset hyllylevyt (H) liukuvat kevyesti alumiinista tehtyjen U-rautojen (J) sisällä.

2

Poraa reiät valmiiksi kahdelle 3 millin ruuville. Upota ruuvin kannat kiskon pinnan tasolle, jotta levy ei tartu niihin.

Ruuvaa kaikki osat yhteen

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Hylly pitää kasata tarkasti oikeassa järjestyksessä. Monin paikoin on niin ahdasta, ettei porakonetta voi käyttää, jos osat kiinnitetään toisiinsa väärässä järjestyksessä.

1

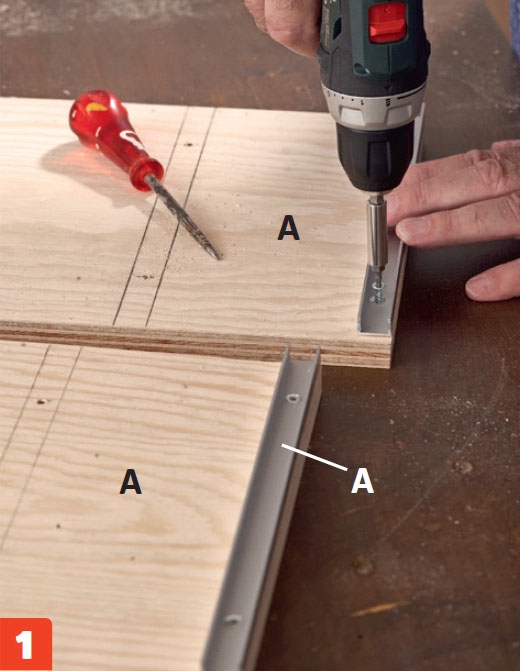

Ruuvaa alumiinikiskot (J) päätyjen (A) sisäpuolelle 3x15 millin ruuveilla. Kohdista listat samaan tasoon päädyn alareunan kanssa.

2

Kiinnitä väliseinien (G) molemmille puolille alumiinikiskot 3x15 millin ruuveilla. Liimaa väliseinät alahyllyn (B) pohjaan ja ruuvaa väliseinät kiinni päältä 3,5x40 millin ruuveilla. Tämän hyllyn reunalokerot ovat 10 senttiä leveitä ja keskimmäinen lokero 14 senttiä leveä.

3

Kiinnitä alahylly (B) ja siihen liimatut väliseinät (G) kalusteen vasempaan päätyyn (A) liimalla ja 3,5x40 millin ruuveilla. Tarkista hyllyn suoruus suorakulmalla. Tarkista myös, että väliseinien ja päädyn (A) alareunat ovat samassa tasossa.

4

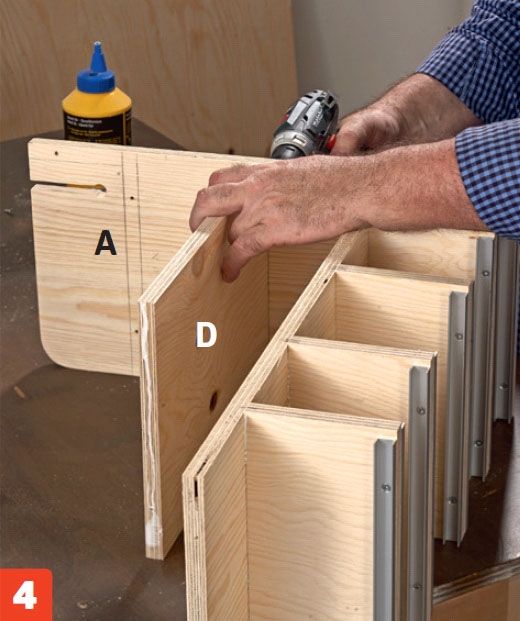

Kiinnitä ylintä laatikkoa kannatteleva hylly (D) vasempaan päätyyn liimalla ja 3,5x40 millin ruuveilla.

5

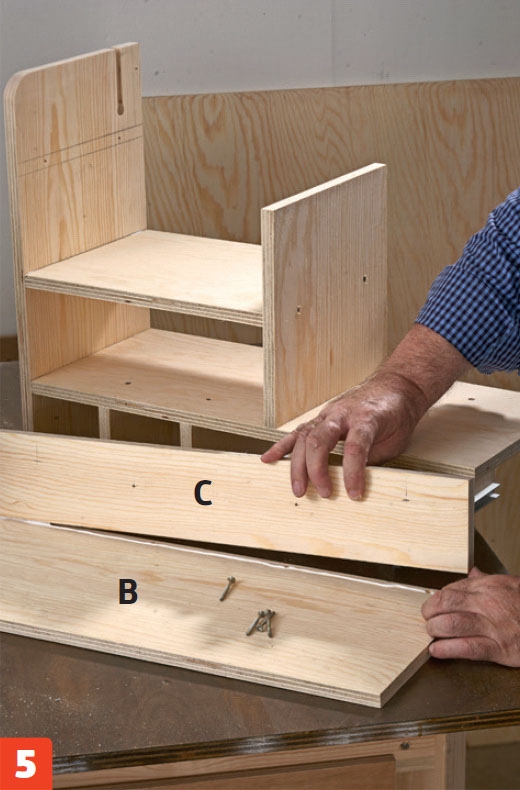

Kiinnitä taustalevy (C) ylähyllyn (B) päälle hyllyn takareunan tasolle. Käytä liimaa ja neljää 3,5x40 millin ruuvia.

6

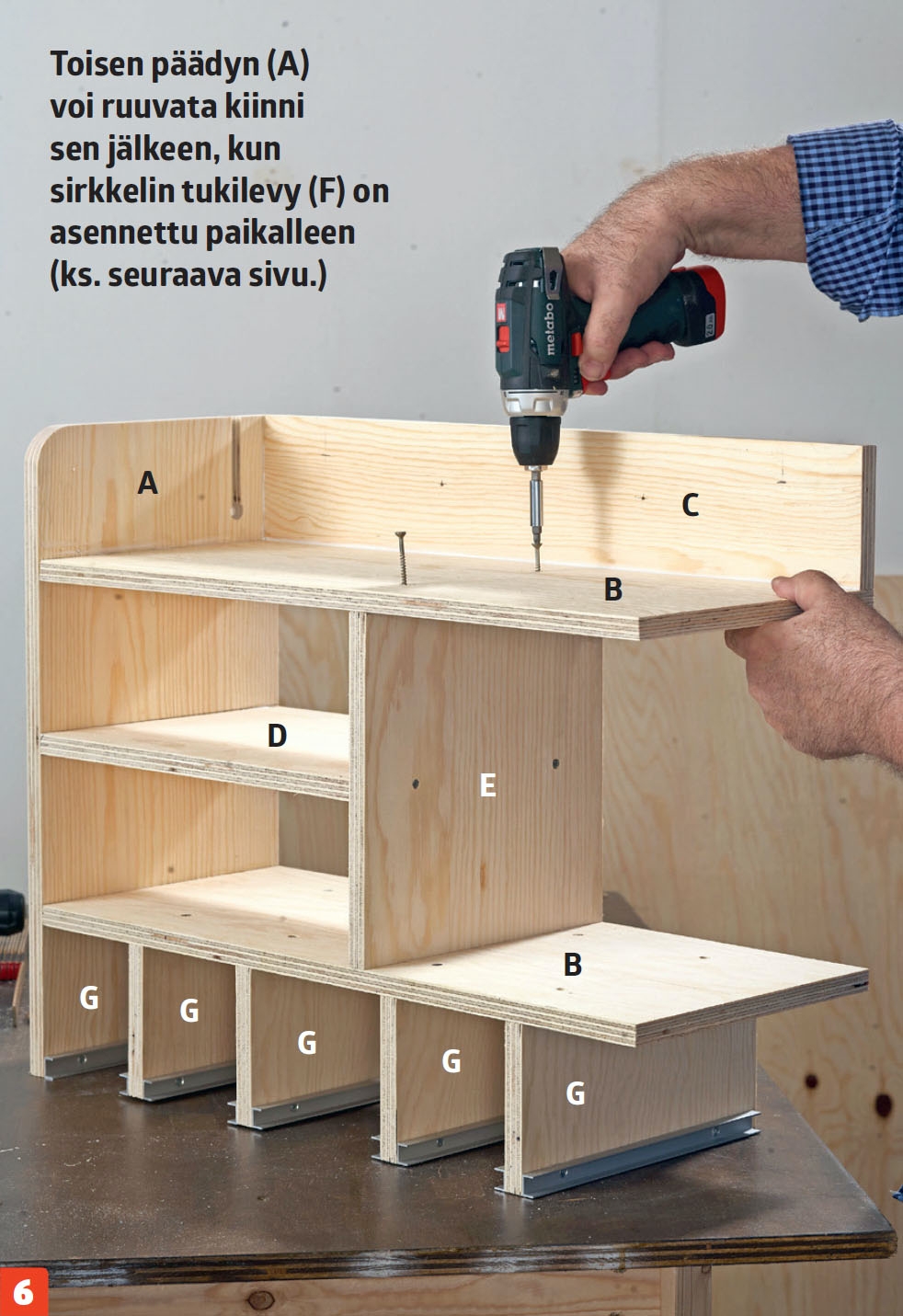

Kiinnitä iso väliseinä (E) alimpaan hyllyyn (B) ja hyllyyn (D). Kiinnitä ylähylly (B) ja taustalevy (C) päätyyn ja isoon väli-seinälevyyn (E). Kiinnitä lopuksi käsisirkkelin tukilevy (F) ja toinen pääty (A).

Rakenna koneille hyllyt

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Kun koneiden mitat ovat tiedossa, niille on helppo rakentaa sopivat hyllyt. Kuvissa näkyy, että työkalut voi ripustaa sirkkeliä lukuunottamatta levynpalaseen, jossa on U:n muotoinen lovi.

1

Levynpalaset (H) eli hyllyt mahtuvat liukumaan latausaseman alareunan kiskoissa. Levyihin on porattu 20-milliset reiät, jotta levyt on helppo vetää esiin sormella.

2

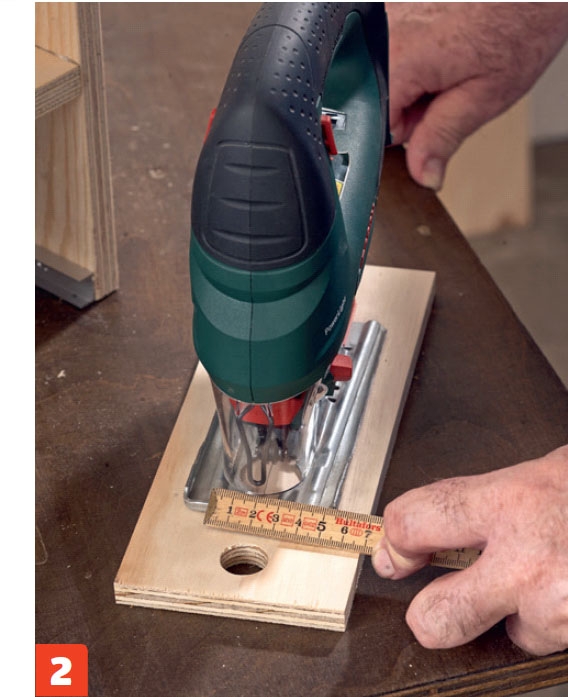

Tee jokaiseen levynpalaseen lovi siihen kuuluvan koneen mittojen mukaan. Tee esimerkiksi pistosahan lovesta niin kapea, että sahan pohja yltää sentin loven molemmille puolille. Tee lovesta niin pitkä, että työkalun kahva on latausaseman etureunan tasolla.

3

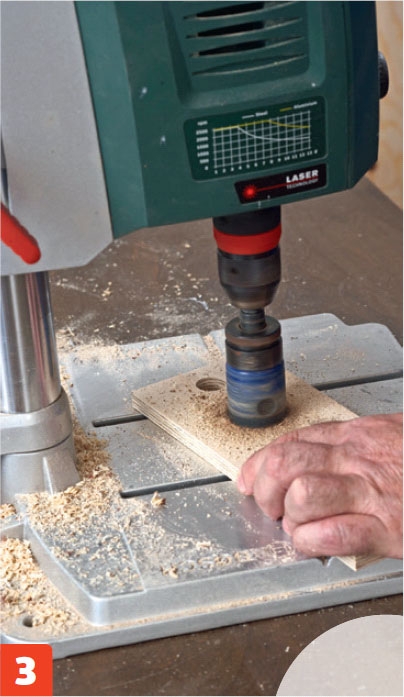

Poraa levyyn reikä reikäsahalla ja sahaa U-lovi pistosahalla. Lopputuloksesta tulee siisti, kun käytät sahaamiseen kaarteiden tekemiseen sopivaa terää.

4

Tee joka koneelle sopiva hylly, jotta koneet on helppo ottaa käteen ja työntää takaisin. Mittaa koneet ja tee lovet niiden mukaan. Poraa loven taakse reikä, jonka halkaisija vastaa loven leveyttä. Sahaa lovi pistosahalla.

5

Tue käsisirkkeli vinolla levyllä. Sahaa sirkkelin pohjan tueksi levynpala (F). Kiinnitä se levyn (E) läpi ja lopuksi päätyyn (A).

Tee laatikot

Lukittu sisältö

Kirjaudu sisään tai osta käyttöoikeus, jotta voit lukea kappaleen

Nyt on aika sahata ja koota laatikot. Laatikoihin tehdään fiksut väliseinät, jotta laatikoihin mahtuu monta lokeroa.

1

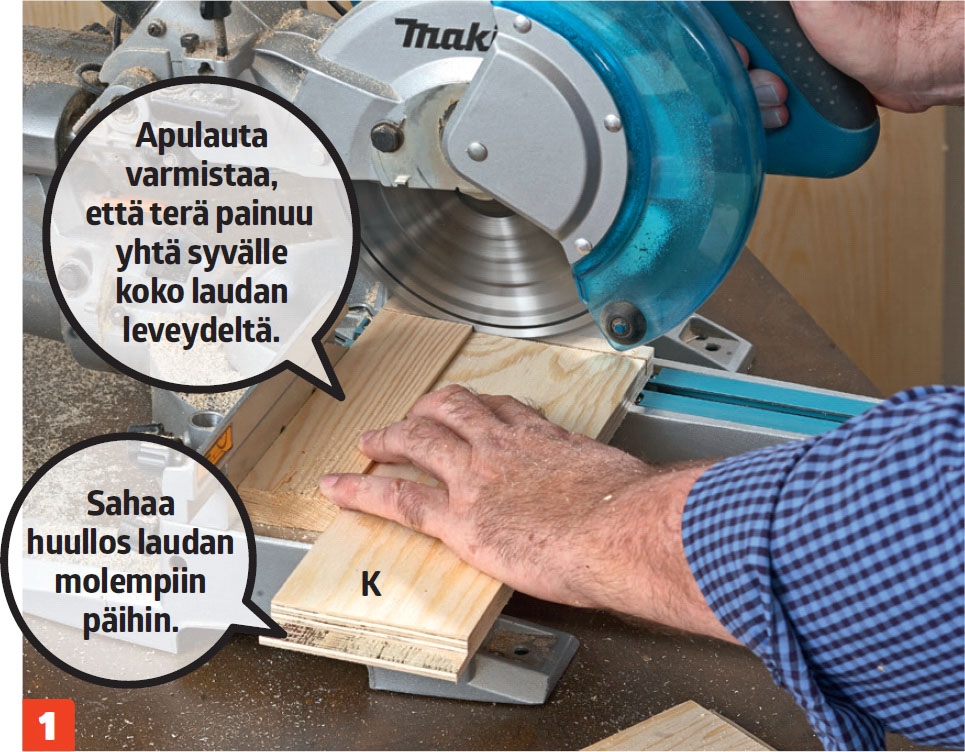

Säädä katkaisu- ja jiirisirkkelin syvyys-rajoitin 10 milliin. Tee merkit etu- ja taka-levyjen (K) molempiin päihin 15 milliä levyn reunoista. Poista puu sahaamalla monta vierekkäistä uraa. Siten levyjen päihin on helppo tehdä tyylikkäät liitokset.

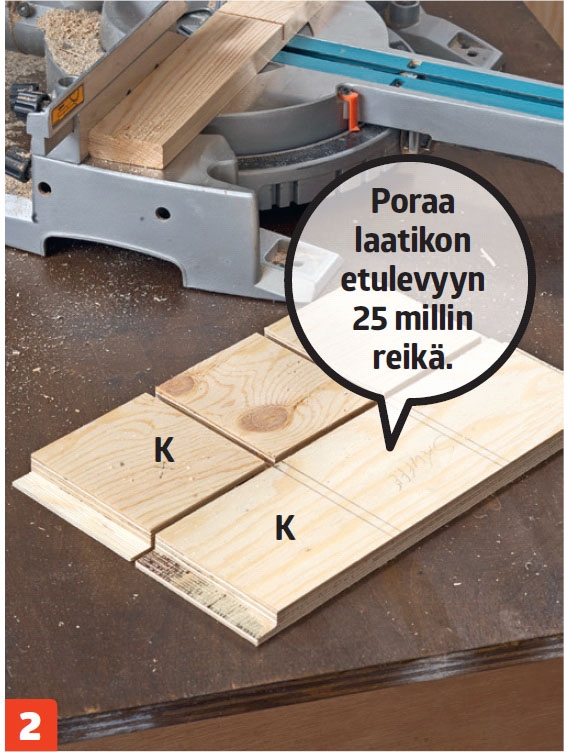

2

Tee laatikkoon lokerot. Sahaa laatikon etu- ja takalevyihin 7 milliä leveät ja 10 milliä syvät huullokset.

3

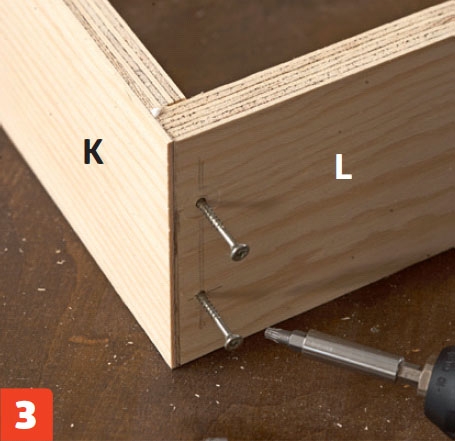

Paina laatikon sivut (L) huulloksiin. Kokoa laatikko liimalla ja kahdella 3,5x40 millin ruuvilla joka liitoksesta.

4

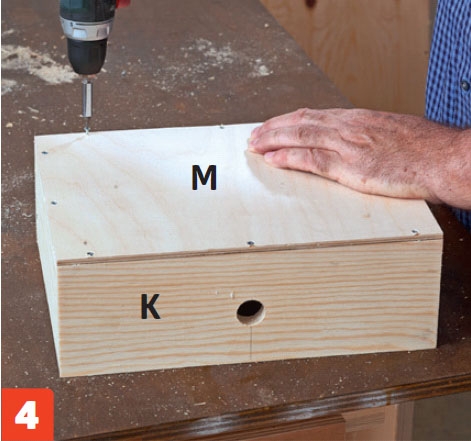

Kiinnitä laatikon pohja (M) liimalla ja 3x20 millin ruuveilla.

5

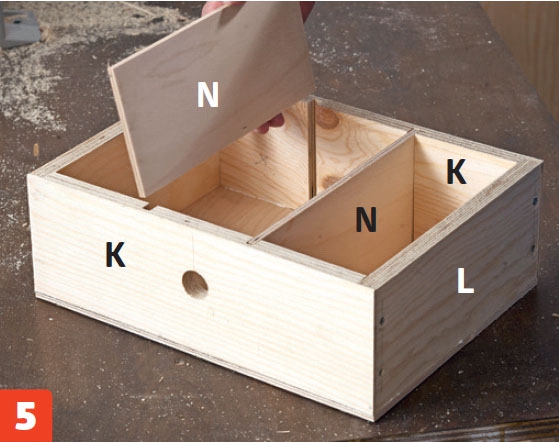

Tee väliseinistä (N) laatikon korkuiset. Paina väliseinät paikoilleen.

Materiaalit

Hyllyt: 15 mm vaneria

  • 2 kpl á 25x50 cm, päätyä (A)
  • 2 kpl á 25x60 cm, hyllyä (B)
  • 1 kpl 10x60 cm, taustalevy (C)
  • 1 kpl 25x33,5 cm, hylly (D)
  • 1 kpl 25x25 cm, väliseinä (E)
  • 1 kpl 6x25 cm, tukilevy (F)
  • 4 kpl á 12x25 cm, väliseinää (G)

Työkaluhyllyt: 12 mm vaneria

  • 4 kpl á 9,5x25 cm (H)
  • 1 kpl 13,5x25 cm (H)

U-alumiinilistat (J)

  • 10 kpl P: 25 cm, K: 15 mm, L: 10 mm Sisämitta: 12 mm

Laatikot: 15 mm vaneria

  • 4 kpl á 10,5x33 cm, etu-/takalevyä (K)
  • 4 kpl á 10,5x24 cm, sivua (L)

6 mm vaneria

  • 2 kpl á 25x33 cm, pohja (M)
  • 4 kpl á 10,5x23,5 cm, väliseinää (N)

Puhelinhylly: 15 mm vaneria

  • 1 kpl 10x18 cm, hylly (P)

6,5 mm vaneria

  • 1 kpl 4,5x10 cm, ylälevy (R)

Lisäksi:

  • 1 Ikean KOPPLA-jatkopisto rasia USB-pistokkeella
  • 3x15 mm, 3x20 mm ja 3,5x40 mm ruuveja
  • Puuliimaa

Erikoistyökalut

  • Pylväsporakone

Vie aikaa

Viikonloppu riittää.

Hinta

Kaikki materiaalit maksavat noin 70 euroa.

Vaikeusaste

Suhteellisen helppo projekti. Hyllyn mittoja voi muokata käytettävissä olevan tilan ja puutavaran mukaan.

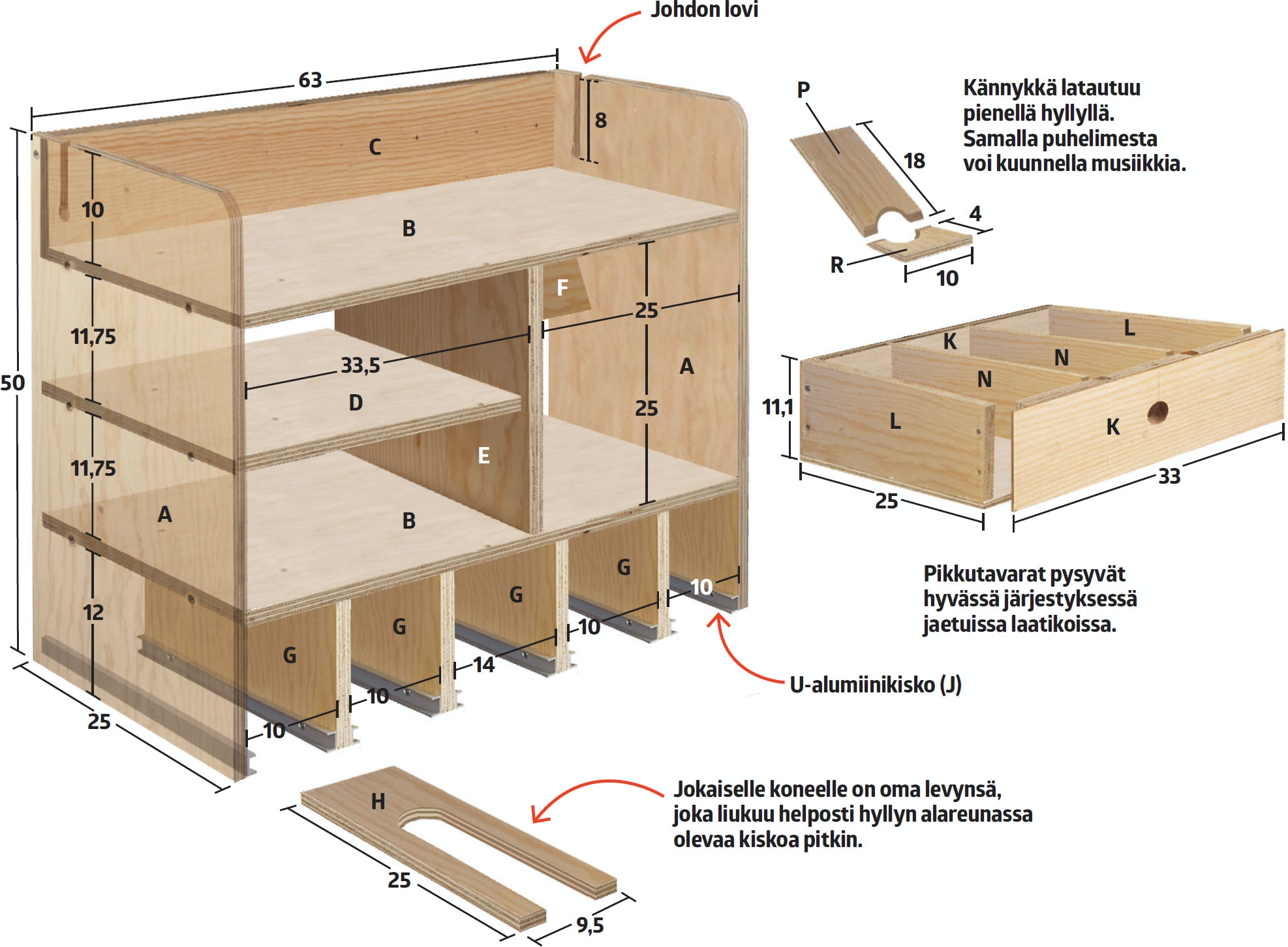

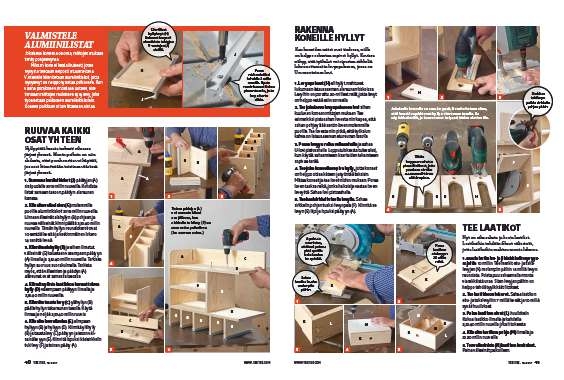

Piirustus

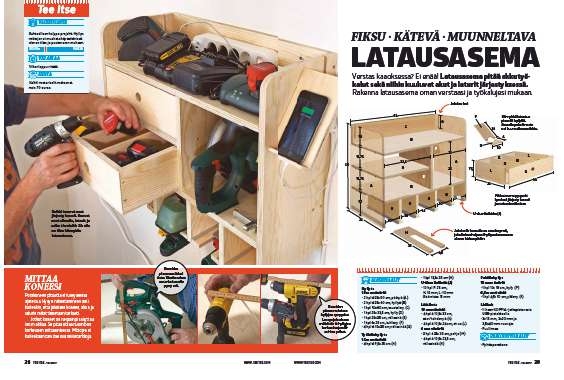

Lehtiversio

Lataa lehtiversio

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
