Johdanto
Ohjeet
01
Katkaise hyllykön vesiputket
3
Vaihe
Kierteillä varustettujen putkien ja liitosmuhvien sijaan käytämme niin sanottua ”pipe clamp fittings” -järjestelmää. Liitokset kiinnitetään vain kuusiokoloruuvilla. Samalla liitokset ovat melko joustavia, koska putkia voidaan säätää muutaman millimetrin verran sisääntai ulospäin ennen niiden lopullista kiinnittämistä.
Tee yksinkertainen piirros mittoineen, katkaise putket ja tee koeliitos. Kokeilemme kokoamista ulkona, jottemme naarmuta eteisen seinää, johon hyllykkö lopulta kootaan.

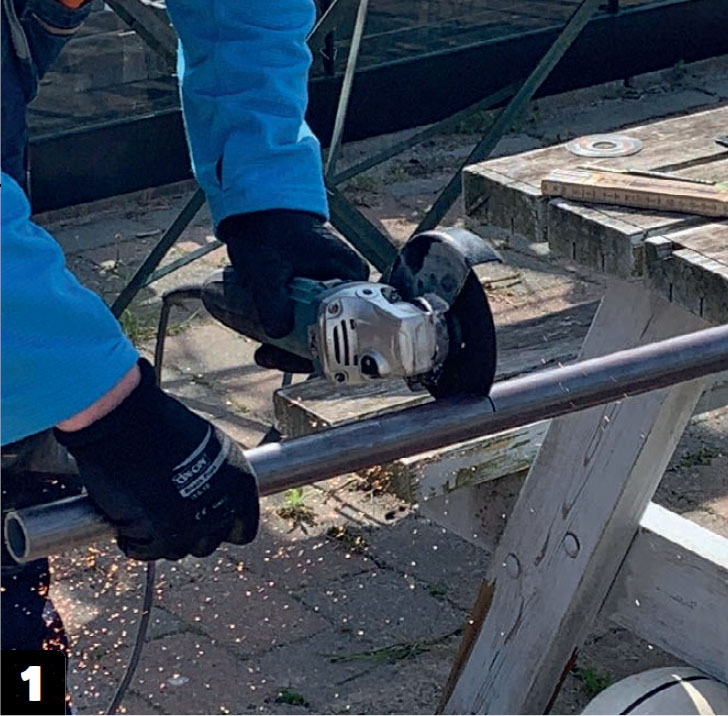

Katkaise putket kulmahiomakoneella. Katkaise putki niin suoraan kuin voit. Pieni vinous ei kuitenkaan ole ongelma, sillä rakenteessa on hieman säätövaraa.

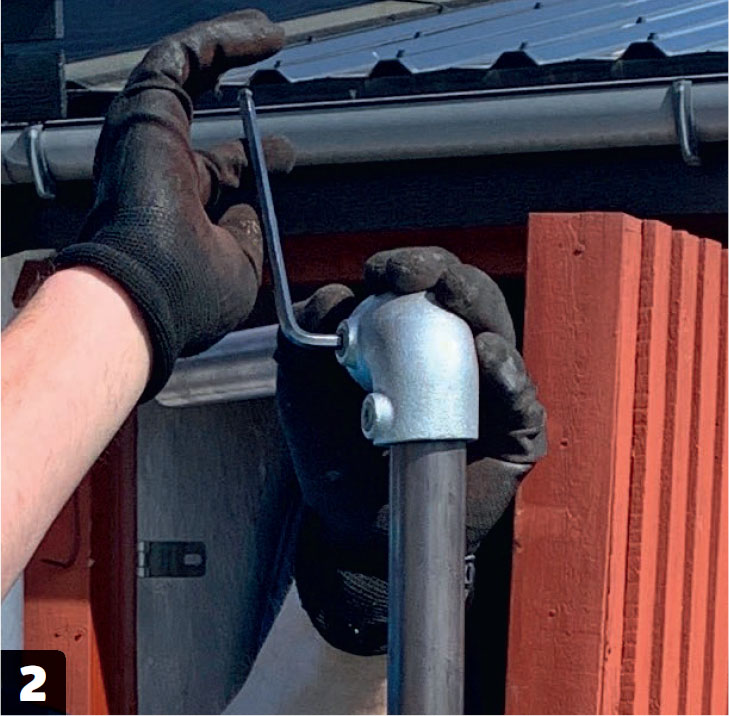

Yhdistä putket kiinnikkeillä. Kiinnikkeitä on saatavana useita eri malleja. Tässä käytämme 90 asteen kulmaliitosta. Lisäksi käytämme T-kappaleita.
Koeasettelu. Jotta hyllykkö ei naarmuttaisi sisäseiniä, se kootaan tilapäisesti ulkoseinää vasten. Siten voit kohdistaa ja säätää kaiken tarkasti ennen sisälle siirtämistä.
A: T-kappale
B: 90° kulmaliitos
C: Kauluslaippa
02
Hyllykön rungon kokoaminen
7
Vaihe
Hyllykön rungon on oltava täysin suorassa. Tässä linjalaserista on paljon hyötyä, mutta voit tietysti käyttää aivan tavallista pitkää vesivaakaa.
Pystytämme hyllykön ja säädämme sen suoraksi pysty- ja vaakasuorassa, mutta kiinnitämme sen seinään vain väliaikaisesti. Se nimittäin puretaan ja maalataan, kun on varmaa, että kaikki putket ovat oikean pituisia ja kaikki osat on koottu oikein.
Kaikki osat maalataan pohja- ja pintamaalilla. Siten saat parhaimman lopputuloksen.

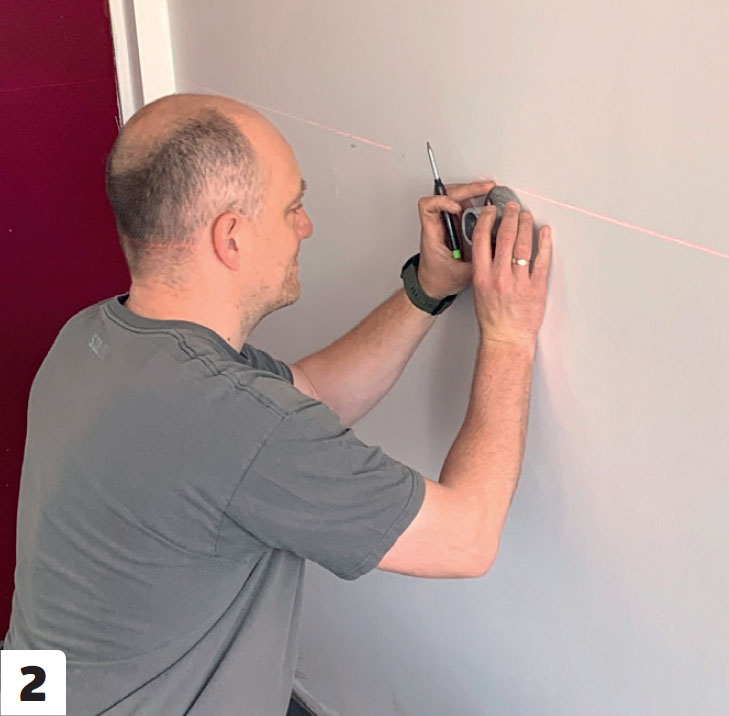

Pystytä hyllykkö sisälle. Hyllykkö kohdistetaan linjalaserilla halutulle korkeudelle. Onneksi järjestelmä tarjoaa jonkin verran säätövaraa, sillä putkia voi siirtää hieman liitosten sisään tai ulospäin. Merkitse kaikkien pyöreiden kauluslaippojen reikien paikat.

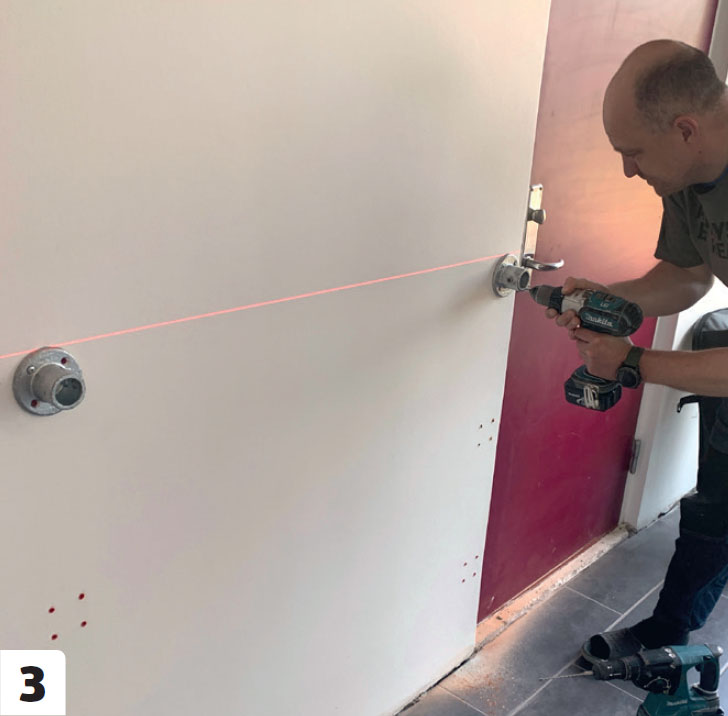

Ensimmäinen kiinnityslaippa voidaan kiinnittää. Esiporaa reiät ja aseta niihin tulpat ennen kiinnityslaipan väliaikaista kiristämistä yhdellä ruuvilla.
Kaikki reiät porataan, ja seuraava kiinnityslaippa ruuvataan kiinni. Laserin avulla se asetetaan täsmälleen samalle korkeudelle kuin ensimmäinen. Kiinnityslaipat voivat liikkua hiukan, joten niitä mahdollista säätää vielä.

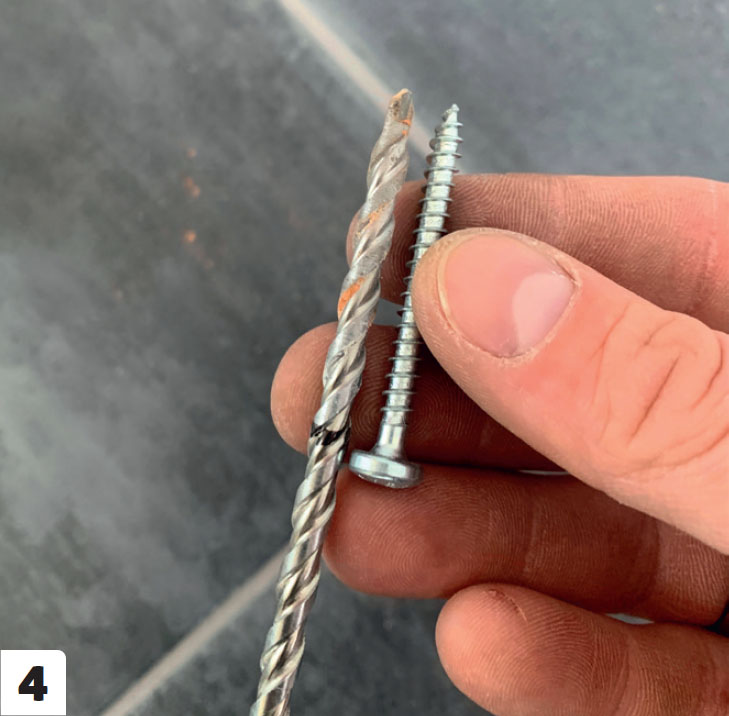

Hyvä niksi: Merkitse ruuvin pituus poranterään, jotta et poraa liian syvälle. Viiva kuluu pois, joten se on piirrettävä aina välillä uudelleen.

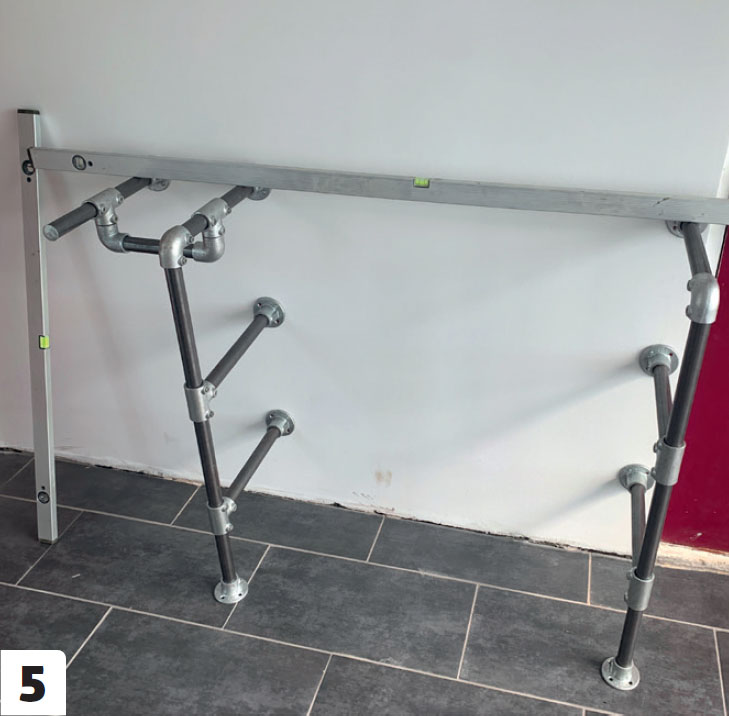

Tarkista säännöllisesti vesivaa’alla tai laser vesivaa’alla, että kaikki putket ovat vaaka- ja pystysuorassa.
Siirrä hyllykkö ulos ja maalaa se. Se maalataan ensiksi pohjamaalilla, jotta lopullinen väri saadaan tarttumaan hyvin.

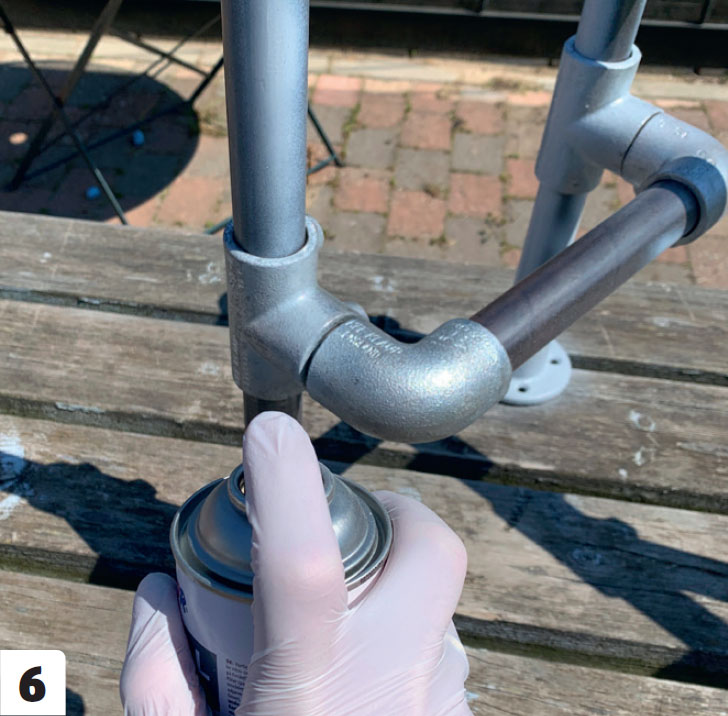

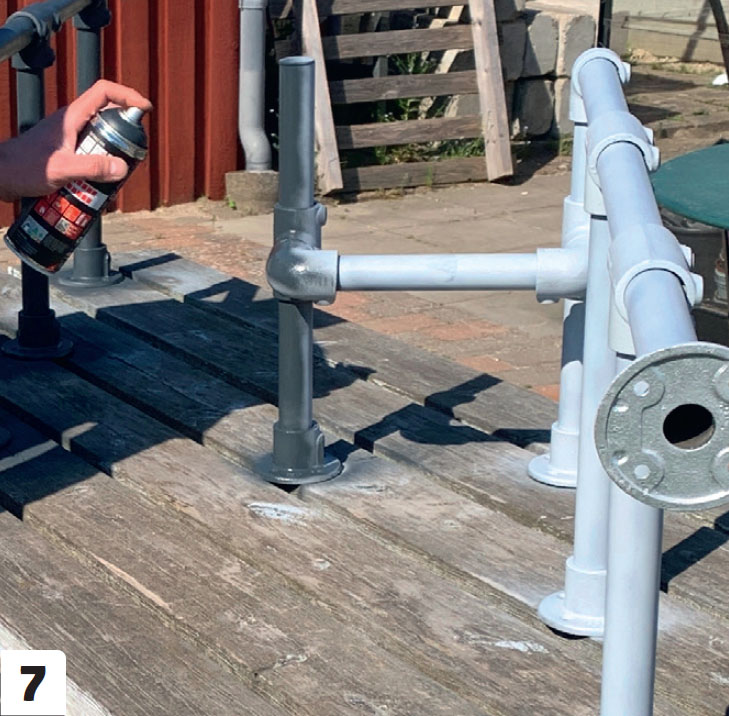

Maalaa putket spraymaalilla. Lopullinen väri on hiilenharmaa, joka sopii sisäänkäynnin laattoihin. Maalaa monta kerrosta jotta koko saat pintaan peittävän värin.
03
Aseta lattialautoja hyllyiksi
8
Vaihe
Vanhat lattialaudat sopivat hyvin hyllyiksi rustiikkiseen hyllykköön. Meillä oli sopivasti käsillä lattialautoja, jotka oli joka tapauksessa tarkoitus purkaa. Voit tietenkin valita juuri sellaiset hyllyt, jotka sopivat parhaiten kotiisi.
Olisimme voineet liimata hyllyt kiinni putkiin, mutta valitsimme mielestämme tyylikkäämmän menetelmän: jyrsimme monitoimileikkurilla liitoskappaleiden kohoumien vaatimat kolot. Siten hyllyt pysyvät putkien päällä eivätkä pääse liikkumaan.

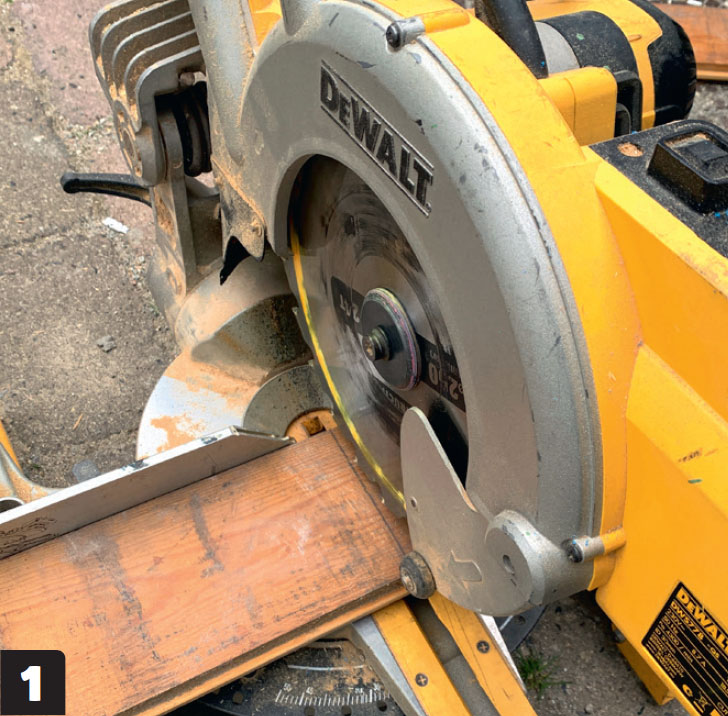

Sahaamme laudat. Olemme päättäneet katkaista hyllyt rungon ulkoreunan tasalle. Voit myös jättää ne hieman pidemmiksi. Kyse on vain mausta ja mieltymyksistä.

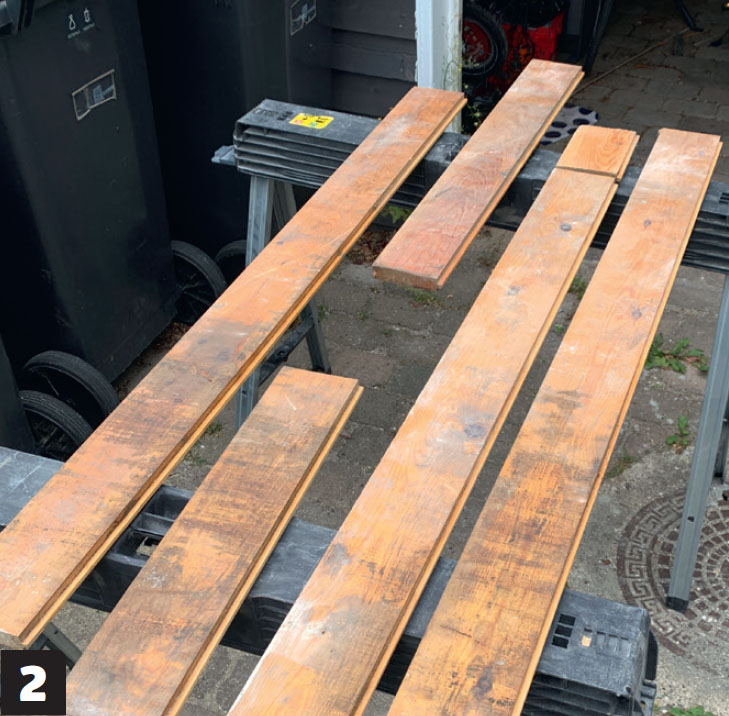

Laudat asetetaan paikoilleen. Yksi hylly koostuu neljästä laudasta. Yksi keskelle sijoitetuista laudoista on kahtena palasena. Se tekee hyllyköstä hauskemman näköisen kuin neljä samanpituista lautaa.
Pontit sahataan pois kahdesta ulommasta laudasta, jotta reunoista saadaan suoria.

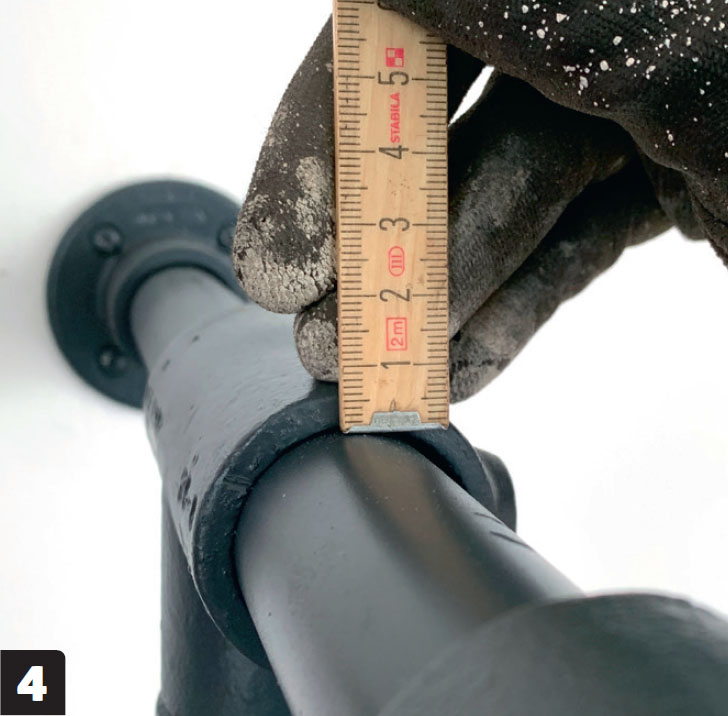

Mittaa liitosten paksuus. Tässä ne ovat 6 milliä paksuja. Sen verran poistamme siis myöhemmin laudoista.
Merkitse kaikki paikat, joissa on kulmaliitoksia, T-kappaleita tai kiinnityslaippoja. Muista myös merkitä laudat, jotta ne eivät vaihdu keskenään.

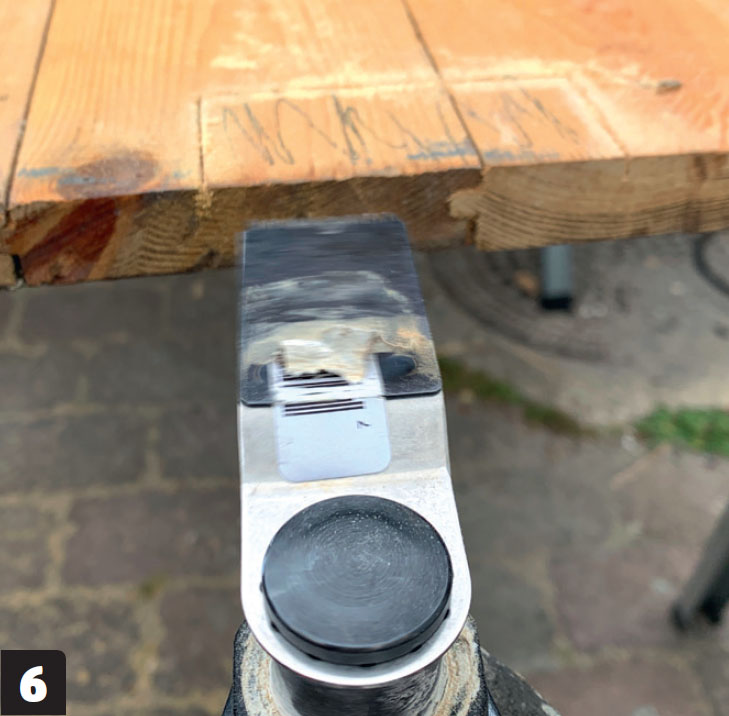

Jyrsi merkitty osuus puusta pois. Monitoimileikkuri on ihanteellinen työkalu, koska sillä voi leikata tarkasti. Voit myös käyttää talttaa, jos taitosi riittävät siihen.
Nyt kaikki urat kohoumien kohtiin on jyrsitty. Koska laudat on koottu vain ponteistaan, ne on helppo purkaa pois keskimmäisten jyrsimistä varten.

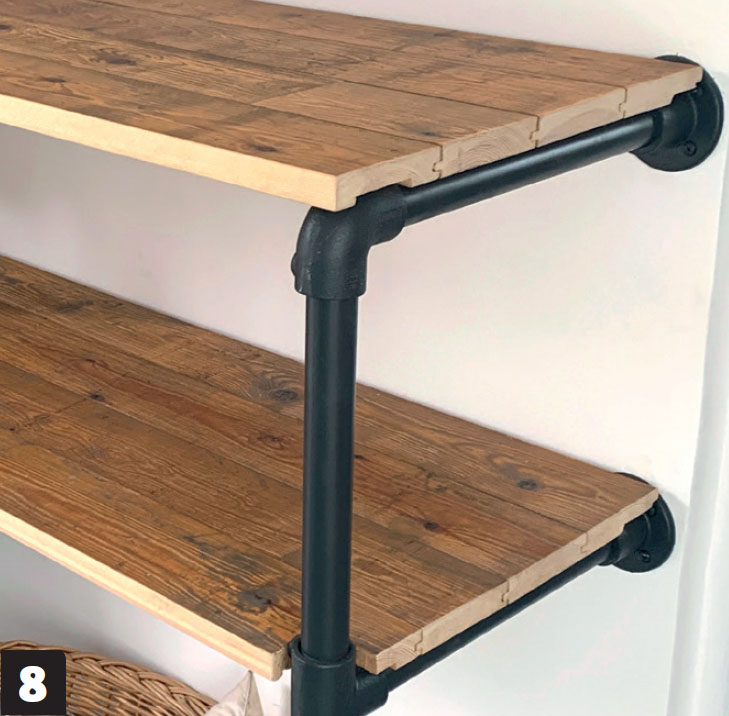

Lopputulos on näin komea. Jyrsityt kolot pitävät hyllyt paikallaan hyllykön rungossa.
Materiaalit
- 6 metriä 1 tuuman putkea
- Sekalaisia 1tuuman ”Kee Klamps” -liittimiä
- Pohja- ja spraymaalia
- Ruuveja ja tulppia
- Lattialautoja
Vie aikaa
Hyllykön voi rakentaa ja maalata viikonlopun aikana.
Hinta
Noin 250 euroa runko-osaan.
Vaikeusaste
Putkiliitokset ovat melko yksinkertaisia tehdä, jos osaat käsitellä kulmahiomakonetta. Työläintä on hyllyjen kolojen jyrsiminen.
Video
Vinkit & niksit
Lehtiversio

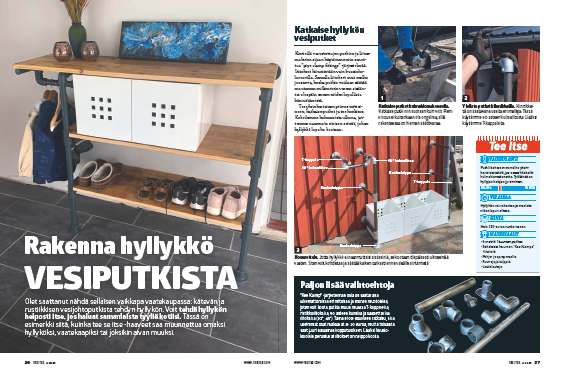

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
