Johdanto
Ohjeet
01
Tuetaan seiniin ja lattiaan
5
Vaihe
Vaikka portaiden alle tehtävässä penkissä on paljon yksityiskohtia, sen rakenne on silti melko yksinkertainen. Itse runko on MDF-levyä, johon kiinnitetään laatikot, viinihylly ja pehmustettu taso. Rakenne on kiinnitetty seinään kahdella erikokoisella juoksulla (A ja B), joita on jäänyt yli aikaisemmasta projektista. Penkkiä kannattelevat lisäksi lattiaan tuettavat tilanjakajat (F ja F1).

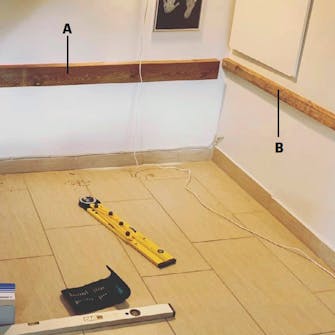

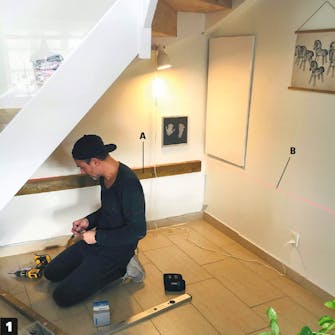

Portaiden alla olevaa penkkiä kannattelevat kaksi seinän juoksua (A ja B). Ne on valmistettu 48 x 98 millin (A) ja 48 x 48 millin puutavarasta (B). Palkit kiinnitetään seinään samalle korkeudelle laservesivaakaa käyttäen.
Juoksut on kiinnitetty seinään karmiruuveilla. Koska seinät ovat tiiltä, seinäpalkit voidaan asentaa viidellä ja kolmella 8 x 70 millin karmiruuveilla suoraan takana oleviin tiiliin.

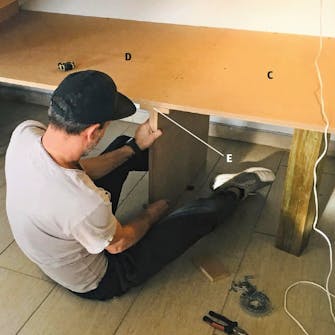

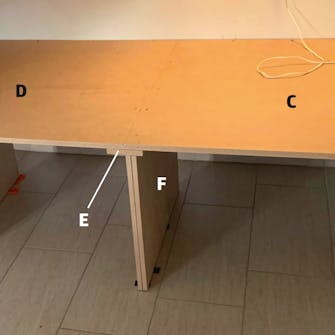

Istuinosa on valmistettu kahdesta levystä (C ja D). Levyt yhdistetään pienellä MDF-levyn palasella (E) alapuolelta. Koko istuinosa lepää seinien juoksujen päällä, kun taas MDF-levyn liitoskohtaa tuetaan alta kahdella MDF-tilanjakajalla (F1).
Lisäksi reunoilla on kaksi istuinosaa tukevaa tilanjakajaa. Liitoskohdan (E) tapaan istuintason päätyä tukevat MDF-levystä valmistetut tilanjakajat (F). Tilanjakajat on kiilattu niin, että ne ovat tukevasti lattiaa vasten ja istuinosa on vaakasuorassa.

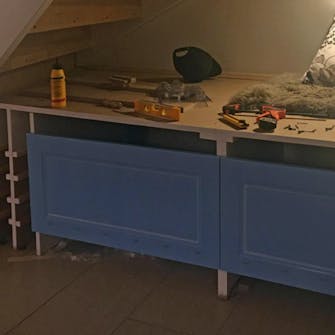

Laatikot jäykistävät rakennetta. Kalusteessa on kaksi laatikkoa. Laatikoiden ripustukset kiinnitetään tilanjakajien (F ja F1) sivuille, ja laatikot auttavat jäykistämään rakennetta.
Materiaalit
48 x 98 mm
- Seinän juoksu (A), 250 cm
48 x 48 mm
- Seinän juoksu (B), 105 cm
21 mm MDF-levy
- Istuinosa (C), 105 x 135 cm
- Istuinosa (D), 105 x 175 cm
- Tukilevy (E), 10 x 85 cm
- 2 tilanjakajaa (F1), 64,9 x 85 cm
- 6 tilanjakajaa (F), 67 x 85 cm
- Tilanjakaja (G), 65 x 85 cm
- Tilanjakaja (K), 60 x 85 cm
- Koristelista (J), 10 x 325 cm
- Koristelista (K), 15 x 325 cm
- 68 pullonpidikettä (P), 2,1 x 2,1 x 85 cm
Lisäksi
- 2 laatikkoa, 80 x 120 cm
- 2 laatikon etulevyä

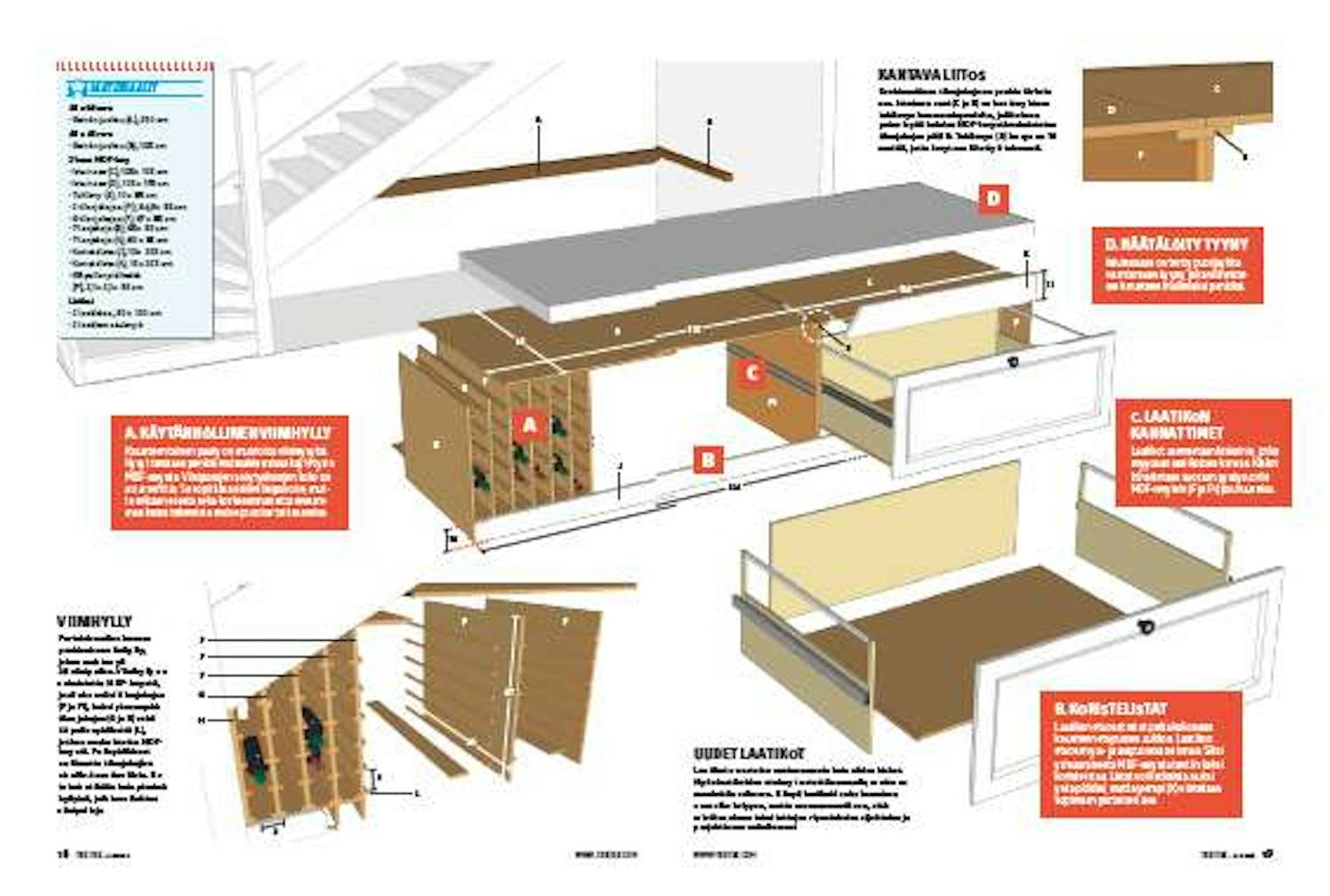

Piirustus
A. KÄYTÄNNÖLLINEN VIINIHYLLY Kalusteen toinen pääty on muotoiltu viinihyllyksi. Hyllyt tehdään penkin muissakin osissa käytetystä MDF-levystä. Viinipullojen säilytyskolojen koko on 8 x 8 senttiä. Se sopii tavallisille viinipulloille, mutta mikään ei estä sekä korkeamman että leveämmän kolon tekemistä muille pulloille tai tavaroille.
B. KORISTELISTAT Laatikon etuosat eivät peitä kokonaan kalusteen etupuolen aukkoa. Laatikon etuosan ylä- ja alapuolella on ilmaa. Siksi ylimääräisestä MDF-levystä tehtiin kaksi koristelistaa. Listat voi katkaista aluksi yhtä pitkiksi, mutta ylempi (K) viistetään sopimaan portaiden alle.
C. LAATIKON KANNATTIMET Laatikot asennetaan kiskoihin, jotka myydään laatikoiden kanssa. Kiskot kiinnitetään suoraan pystysuoriin MDF-levyihin (F ja F1) puuruuveilla.
D. RÄÄTÄLÖITY TYYNY Istuinosaan on tehty puolijäykkä vaahtomuovityyny, joka viimeistelee kalusteen mukavaksi penkiksi.
Viinihylly

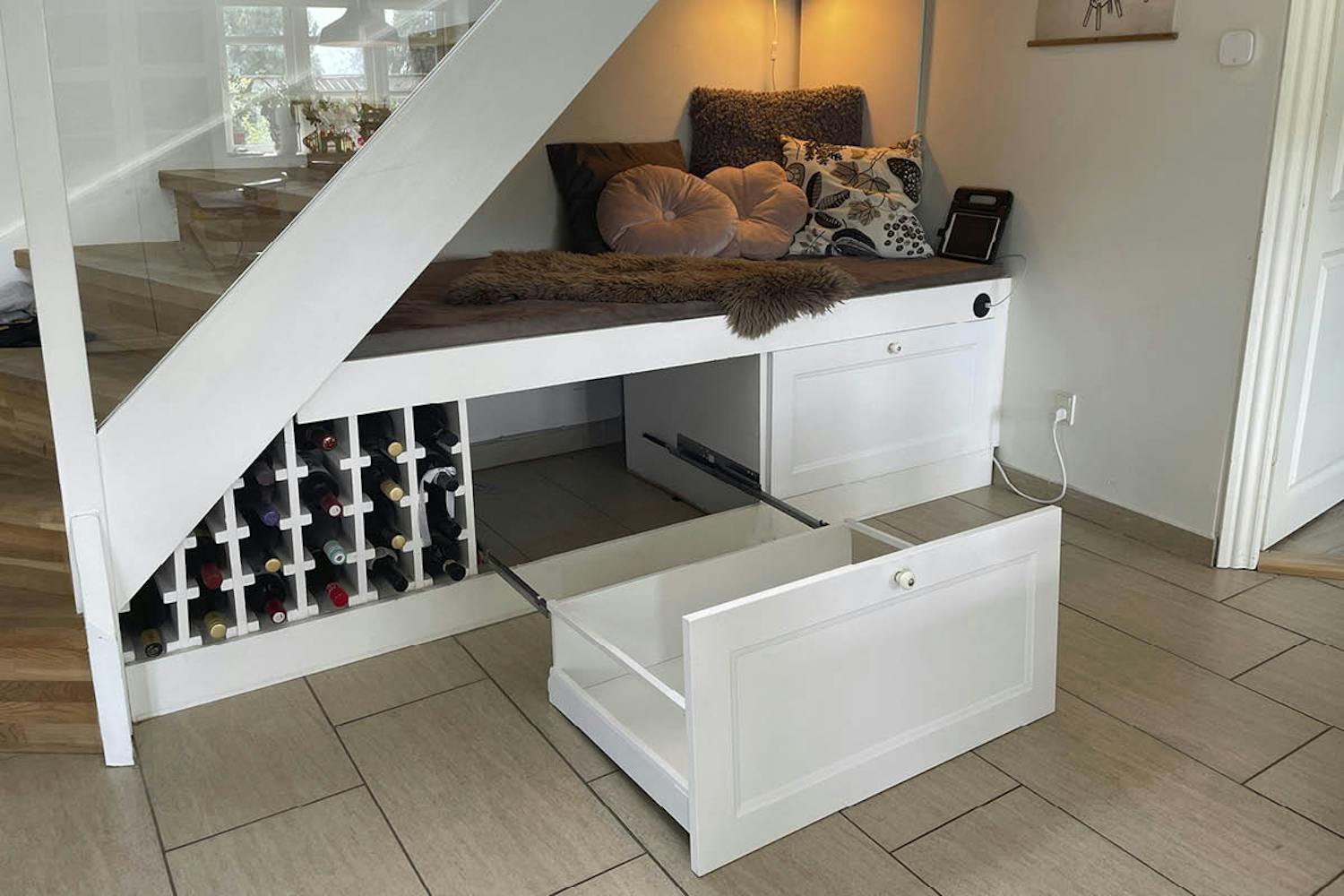

Portaiden alla olevassa penkissä on viinihylly, johon mahtuu yli 30 viinipulloa. Viinihylly on valmistettu MDF-levystä, ja siinä on viisi tilanjakajaa (F ja F1), kaksi pienempää tilanjakajaa (G ja H) sekä 68 pullonpidikettä (L), jotka on valmistettu MDFlevystä. Pullopidikkeet on liimattu tilanjakajien sivuille 8 sentin välein. Ne toimivat ikään kuin pieninä hyllyinä, joihin voi laittaa viinipulloja.
Kantava liitos
Keskimmäinen tilanjakaja on penkin tärkein osa. Istuimen osat (C ja D) on koottu yhteen tukilevyn kanssa alapuolelta, ja liitoksen paino lepää kahden MDF-levystä valmistetun tilanjakajan päällä. Tukilevyn (E) leveys on 10 senttiä, jotta levyt saa liitettyä tukevasti.
3D-malli
Video

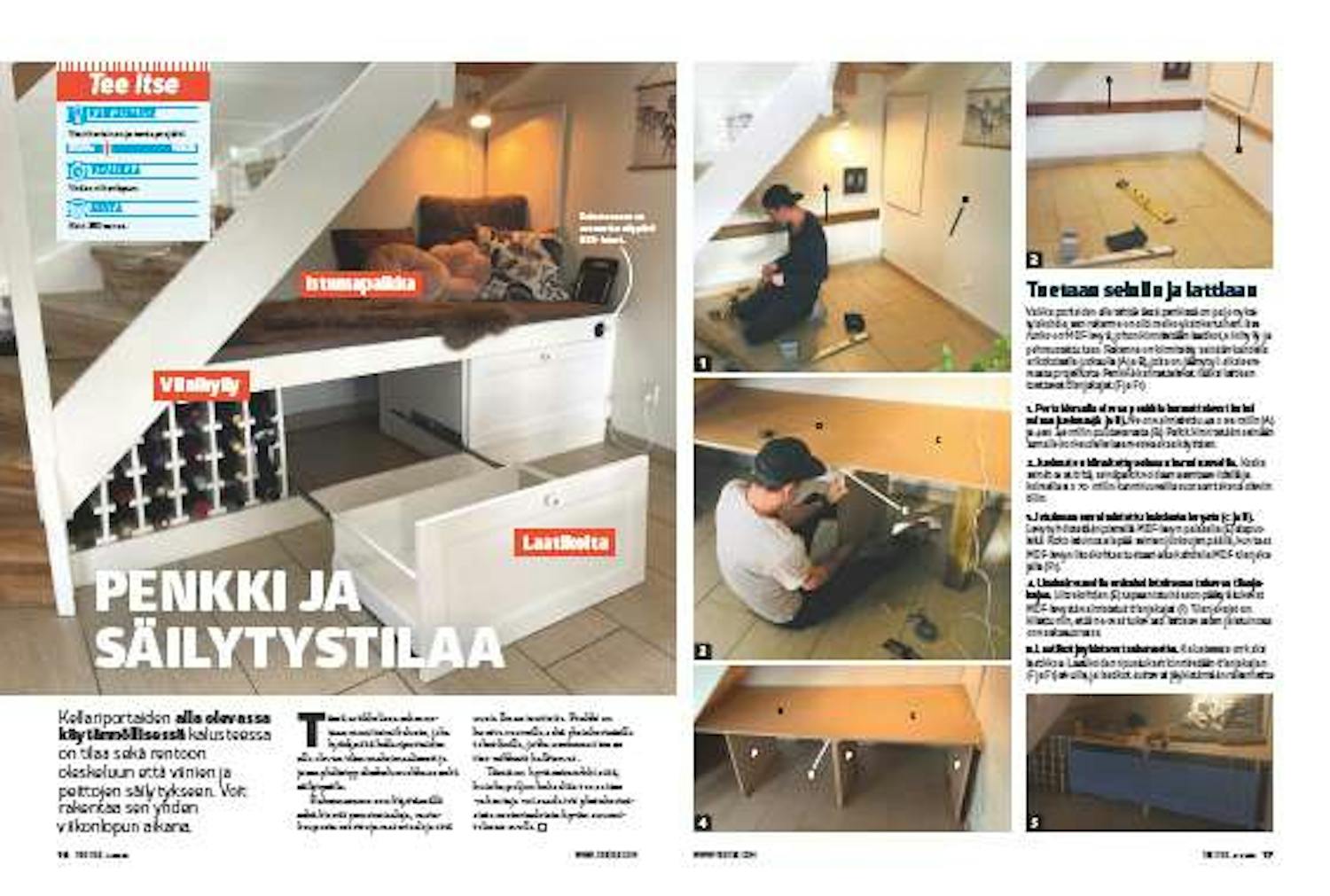

Lehtiversio
Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
