01
Leikkaa osat irti ja yhdistä ne
4
Vaihe
Leikkaa kaikki osat oikean pituisiksi ja levyisiksi. Tässä ne leikataan 18 millin sauvaliimatusta tammilevystä pöytäsirkkelillä. Voit myös käyttää ohjainkiskolla varustettua käsisirkkeliä.
Muista tehdä kaikki syvennykset ja viisteet ennen päätyjen (B + A, B + F), pohjalevyn (D) ja poikkipalkkien (C) liimaamista.

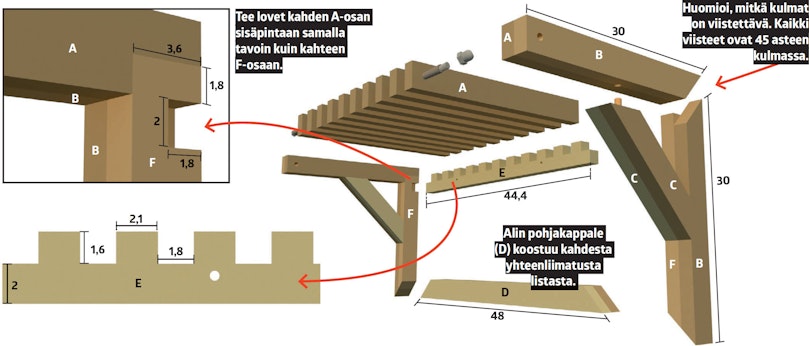

Tarkista piirustus huolellisesti, jotta voit olla varma, että kaikki viisteet tulevat oikein päin.
Sahaa osat irti. Poraa 8 millin reikä hyllynreunalistojen (A) ja kahden vaakasuoran päätylistan (B) (eivät näy kuvassa) läpi. Listojen keskelle porattavien reikien keskikohta tulee olla 18 milliä päädyistä. Tee myös sormikappale (E).

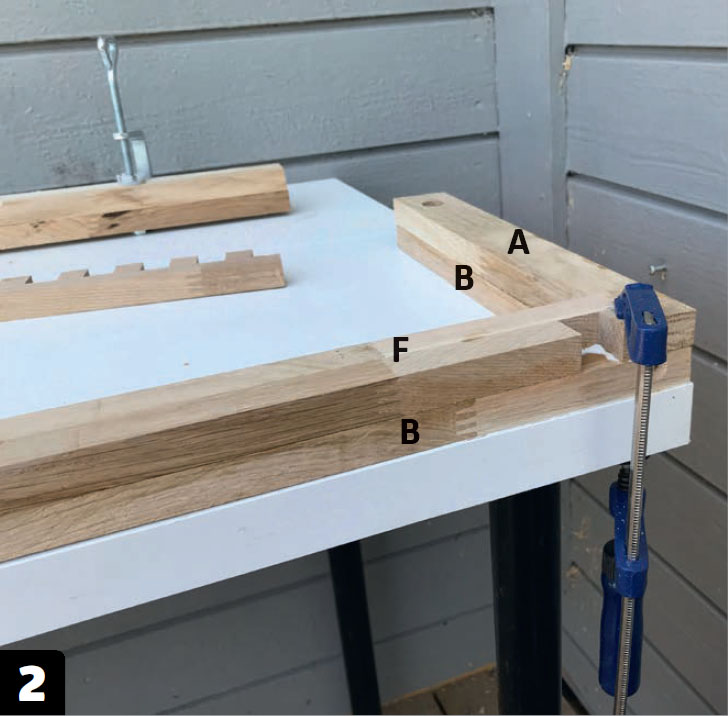

Liimaa päädyt (B + A ja B + F) yhteen. Katso piirustusta tarkasti ja varmista, että kolot ja liitokset tulevat oikein päin.

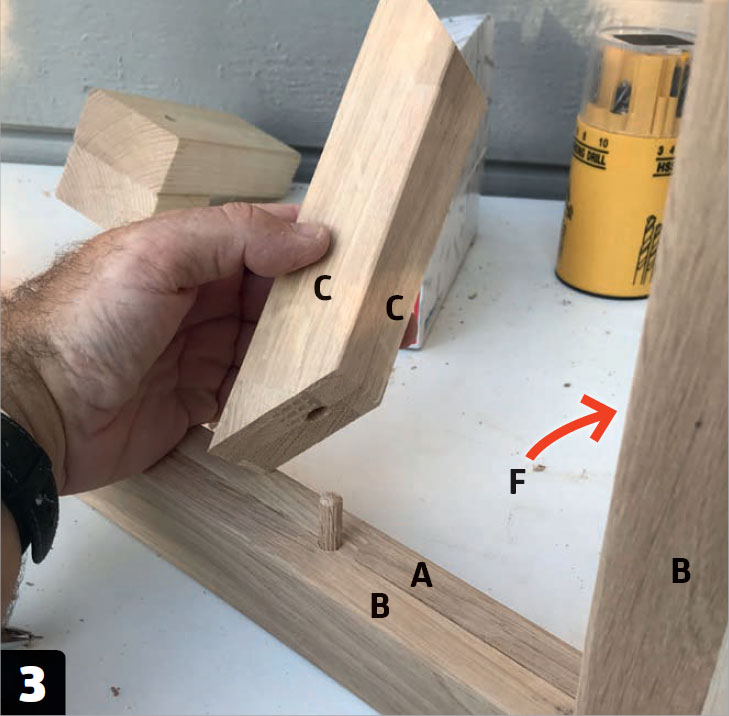

Liimaa poikkipalkit (C) ja ruuvaa ne kiinni. Palkit koostuvat kahdesta yhteenliimatusta osasta. Ne asennetaan tappien avulla vaakasuuntaisiin päätyihin (B + A), kun taas pystysuoriin päätyihin (B + F) kiinnitetään sopiva ruuvi.

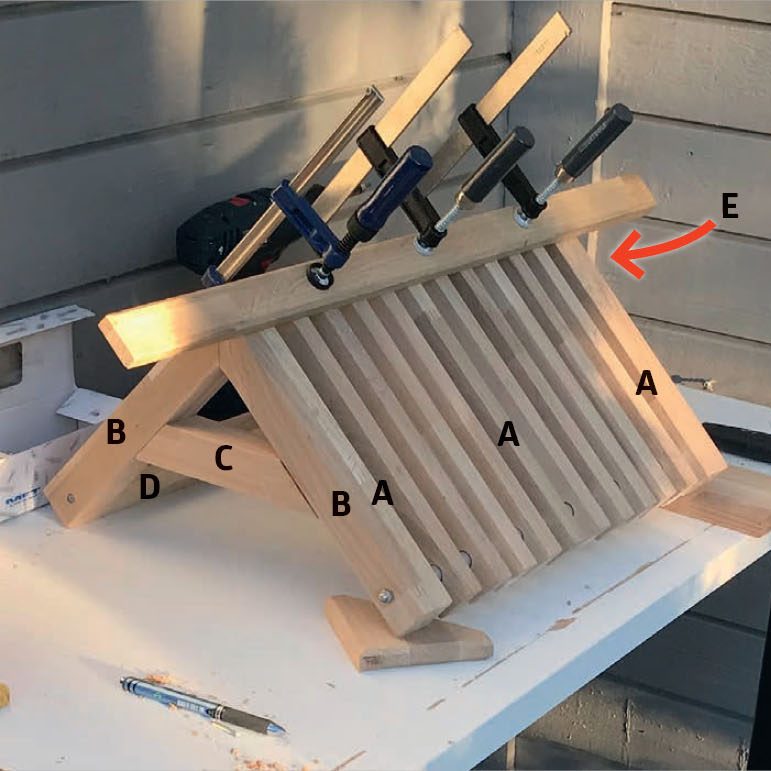

Kokoa hattuhylly liimaamalla hyllylistat (A) sormikappaleen (E) tappeihin. Sormikappale jää täysin piiloon pitkän, rakenteen koossapitävän listan taakse. Pujota teräsputki hyllylistojen läpi ja ruuvaa kierretanko kiinni teräsputkeen muttereilla. Pidä hattuhylly tilapäisesti koossa ruuvipuristimien avulla liiman kovettuessa.

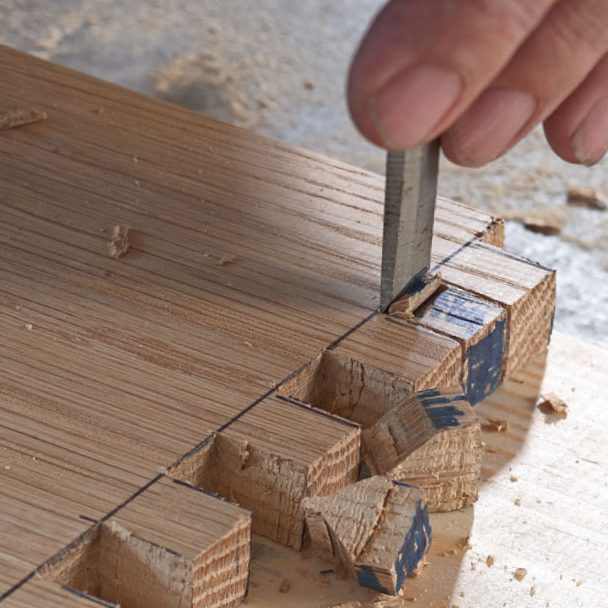

Näin teet sormiliitokset
Sormiliitokset tehdään takimmaiseen sormikappaleeseen (E), johon hyllynreunalistat (A) liimataan. Voit tehdä liitokset listasahalla ja terävällä, kapealla taltalla.
Aloita merkitsemällä tappien leveydet ja syvyydet, sahaa sitten reunat (varmista, että ne ovat täysin suorat) ja viimeistele lopuksi reunat terävällä taltalla.
Voit tehdä sormiliitokset myös katkaisu-/jiirisahalla tai yläjyrsimellä.
Materiaalit
18 x 36 mm listat:
(leikataan irti 18 mm tammilevystä)
- 12 hyllylistaa (A) à 30 cm
- 4 päätylistaa (B) à 30 cm
- 4 poikkipalkkia (C) à 20 cm
- 2 pohjakappaletta (D) à 48 cm
- 1 sormikappaletta (E) à 44,4 cm
- 2 sisäkappaletta (F) à 28 cm
Lisäksi:
- 8 mm teräsputkea, 6 mm kierretankoa, 6 mm muttereita sekä tulppia, ruuveja ja liimaa.
Vie aikaa
Yksi iltapäivä sekä kuivumisaika.
Hinta
Noin 75 euroa
Vaikeusaste
Kaikki listat ovat samankokoisia. Listat on helppo koota katkaisemisen jälkeen.
