Katsaus
Materiaalilista
Lattia
15 mm vaneria
• lattia (A1), 1000 x 1200 mm
50 x 100 mm soiroa
• 2 palkkia (A2), 1200 mm
• 3 palkkia (A3), 900 mm
Lisäksi
• 4 nauhaa (A4), 300 mm
• 4 kiveä (A5) tai harkkoja
Etuseinä ja ovi
12 mm vaneria
• seinä (B1), 1200 x 1400 mm
45 x 45 mm rimaa
Seinä:
• 1 rima (B3), 365 mm
• 1 rima (B4), 320 mm
• 1 rima (B5), 275 mm
• 2 rimaa (B6), 980 mm
• 2 rimaa (B7), 1110 mm
Ovi:
• 2 rimaa (B8), 925 mm
• 2 rimaa (B9), 455 mm
Lisäksi
• 2 lehtisaranaa, 50 x 50 mm
• haka, salpa tai lukko
Pääty ja kolme luukkua
12 mm vaneria
• seinä (C1), 1024 x 1400 mm (sahataan yläreunastaan vinoksi katon kaltevuuskulmaan, takaseinän korkeus on 1250 mm)
45 x 45 mm rimaa
Seinä:
• 1 rima (C4), 1000 mm
• 1 rima (C5), 910 mm
• 1 rima (C6), 1015 mm
• 2 rimaa (C7), 560 mm
• 1 rima (C8), 1110 mm
• 1 rima (C9), 1260 mm
Varastoluukku:
• 2 rimaa (C10), 505 mm
• 2 rimaa (C11), 465 mm
Lisäksi
Varastoluukku:
• 2 lehtisaranaa, 50 x 50 mm
• liukusalpa tai haka
Munintapesän luukut:
• 4 lehtisaranaa, 150 x 250 mm
• 2 liukusalpaa
Takaseinä
12 mm vaneria
• seinä (D1), 1200 x 1250 mm
45 x 45 mm rimaa
• 3 rimaa (D2), 1110 mm
• 1 rima (D3), 610 mm
Tarhan puoleinen pääty
12 mm vaneria
• seinä (E1), 1024 x 1400 mm (C1)
45 x 45 mm rimaa
• 1 rima (E2), 1000 mm
• 1 rima (E3), 910 mm
• 1 rima (E4), 1015 mm
• 1 rima (E5), 1260 mm
• 1 rima (E6), 1110 mm
• 2 rimaa (E7), 645 mm
• 2 rimaa (E8), 350 mm
15 x 27 mm listaa
• 2 lasilistaa (E9), 420 mm
• 2 lasilistaa (E10), 590 mm
Lisäksi
• 3 mm lasia, 415 x 615 mm
• 2 lehtisaranaa, 150 x 250 mm
• 1 haka
Varasto
15 mm vaneria
• kansilevy (F1), 365 x 1000 mm
• seinä (F2), 700 x 1000 mm
45 x 45 mm rimaa
• 2 rimaa, 910 mm
Munintapesät
15 mm vaneria
• 3 sivua (G1), 300 x 300 mm
• 3 palaa (kansi G2, pohja G3 ja takaseinä G4), 300 x 800 mm
• etureuna (G5), 100 x 800 mm
Kanaporras
15 mm vaneria
• aluslevy (H1), 250 x 1000 mm
• 33 x 33 mm kolmiolistaa
• 10 pienaa (H2), 250 mm
Lisäksi
• 50 mm nauloja tai ruuveja
• 100/70 mm nauloja tai ruuveja
• 4 perustusharkkoa
• 3 mm lasi, 415 x 625 mm
Katto
15 mm vaneria
• 1 kattolevy (T1), 1220 x 2440 mm
45 x 45 mm rimaa
• 3 kannatinta (T2), 2350 mm
• 2 reunarimaa (T3), 2440 mm
• 2 reunarimaa (T4), 1110 mm
45 x 45 mm kolmiolistaa
• pitkän sivun lista (T5), 2440 mm
• 2 listaa päätyihin (T6), 1220 mm
22 x 150 mm lautaa
• 2 ulompaa räystäslautaa (T7), 1300 mm
• 1 ulompi räystäslauta (T8), 2440 mm
22 x 100 mm lautaa
• 2 sisempää räystäslautaa (T9), 1220 mm
• 2 räystäslautaa (T10 ja T11), 2440 mm
19 x 100 mm lautaa
• 2 päätyjen peitelautaa (T12), 1020 mm
Lisäksi
• räystään peitelista (T13), teräslevyprofiilia, 2440 mm
• bitumikermikatetta (T14), rulla (tarve noin 3 m2)
• räystään peitelista (T15), kulmaprofiilia, teräslevyä, pituus noin 5 m.
Tarha
45 x 45 mm rimaa
• 5 rimaa (G1 ja G4), 3230 mm
• 1 rima (G5), 1024 mm
• 2 rimaa (G7), 1600 mm
• 1 rima (G8), 1480 mm
25 x 100 mm lautaa
• 1 päätylauta (G6), 1050 mm
75 x 75 mm rimaa
• 3 pylvästä (G2), 2400 mm
• 3 pylvästä (G3), 2100 mm
Lisäksi
• noin 15 m lintuhäkkiverkkoa, silmäkoko 12 x 12 mm, leveys 1000 mm
• 2 kulmahelaa, 1580 x 1580 mm
Aitauksen helma
6 mm kuitusementtilevyä
• 2 levyä (G9), 650 x 1000 mm
• 6 levyä (G10), 550 x 1000 mm
Ovi ja verkko
45 x 45 mm rimaa
• 2 rimaa (G11), 1370 mm
• 2 rimaa (G12), 495 mm
• 1 vinotuki (G13), n. 1430 mm
25 x 100 cm lautaa
• 1 vastalauta (G14), 690 mm
Lisäksi
• 4 kulmahelaa, 120 x 120 mm
• 2 saranaa, 50 x 50 mm
• haka tai salpa
Muut materiaalit?
Jos haluat rakentaa mieluummin muista materiaaleista, löydät ohjeiden lopusta lisää vaihtoehtoja.
Vie aikaa
1 viikko
Hinta
2000 euroa

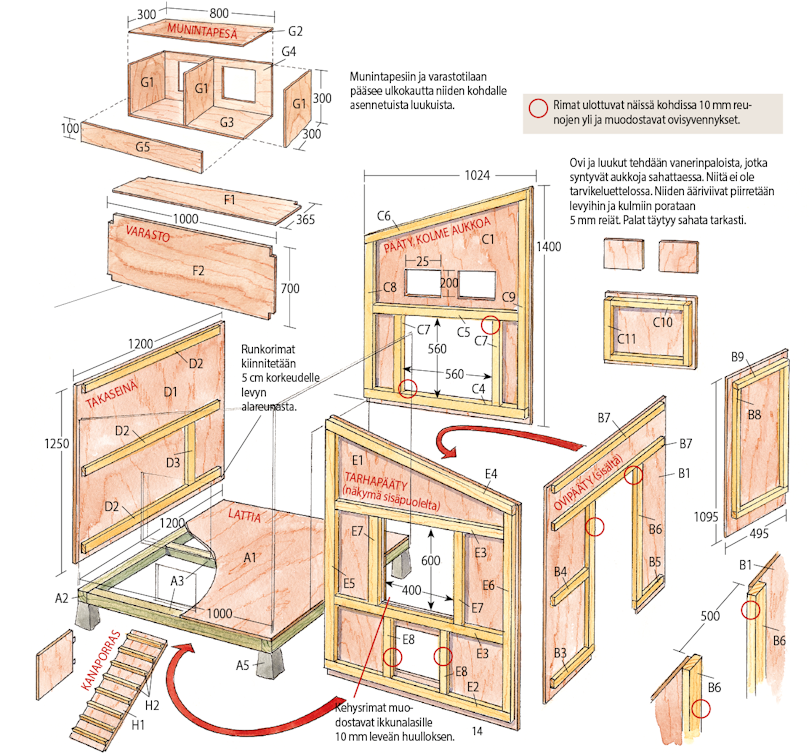

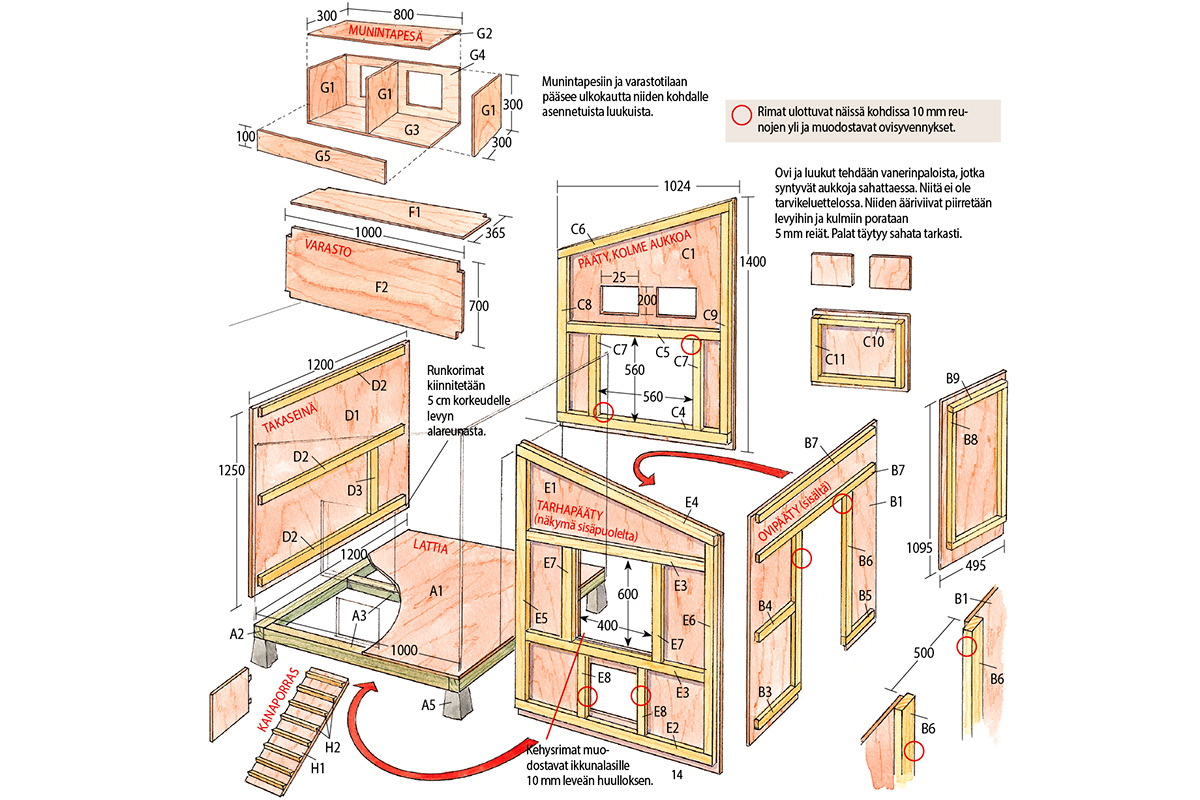

Piirustus
Yhteenveto tekotavasta
Tekotapa
01
Lattia ja seinät
10
Vaihe
Seinät ja lattia rakennetaan valmiiksi verstaalla, joten ne on helppo koota yhteen pihalla.
Seinät tehtiin pinnoitetusta ulkokäyttöön tarkoitetusta 12 mm vanerista. Seinälevyt jäykistettiin 45 x 45 mm rimakehikoilla.
Lattia on 15 mm vaneria. Sen runkopalkit tehtiin 50 x 100 mm soirosta.

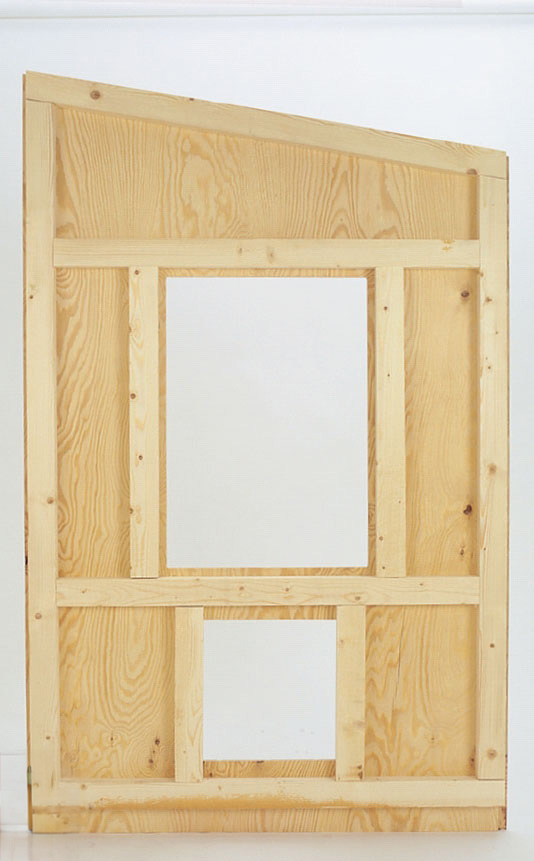

Seinät ja lattia tehdään piirroksen mitoilla erillisiksi elementeiksi, mielellään etukäteen, sisätiloissa. Kun luukut sahataan levyistä irti, ne sopivat hyvin aukkoihinsa. Tukirimat naulataan levyyn 50 mm nauloilla.

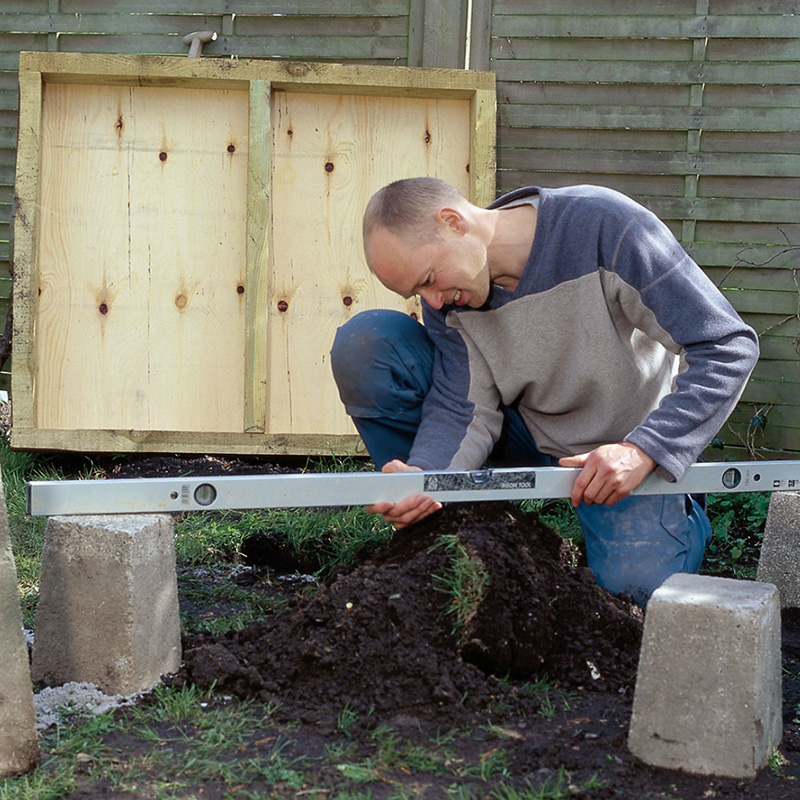

Betoniset kulmakivet ovat 50 cm korkeat. Ne upotetaan maahan noin 20 cm syvyyteen. Routivassa paikassa kivet eivät pysy suorassa ja samalla korkeudella, mutta kanala on tarvittaessa helppo oikaista nostamalla ja panemalla kulmien alle levynpaloja.

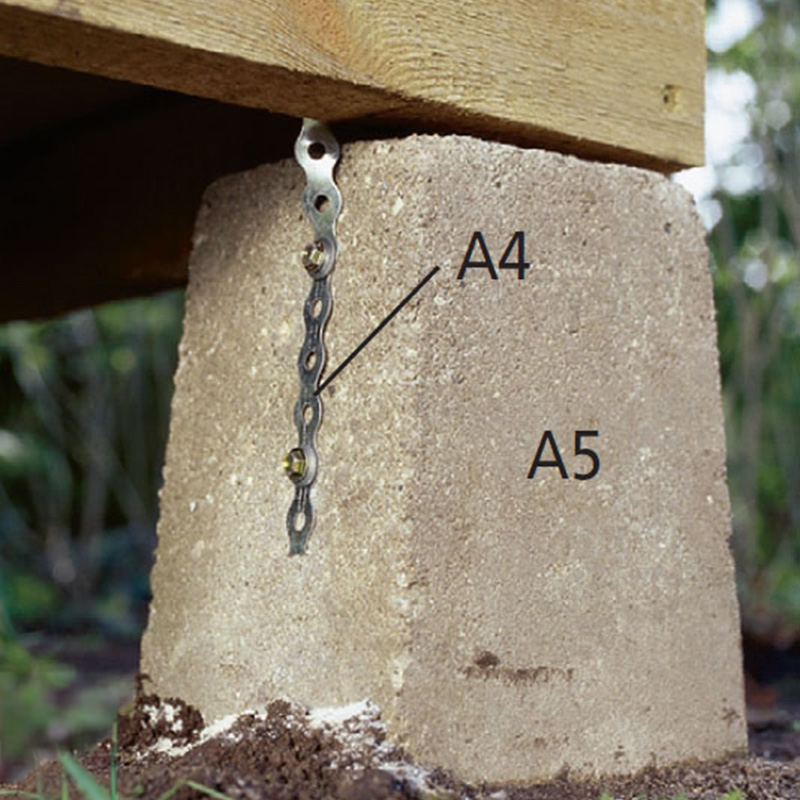

Puun ja betonipilarien väliin pannaan bitumikermiä. Rakennustarvikeliikkeissä voi olla sopivia betonilohkoja kulmapilareiksi. Ne on helppo valaa itsekin tai tehdä perustusharkoista.

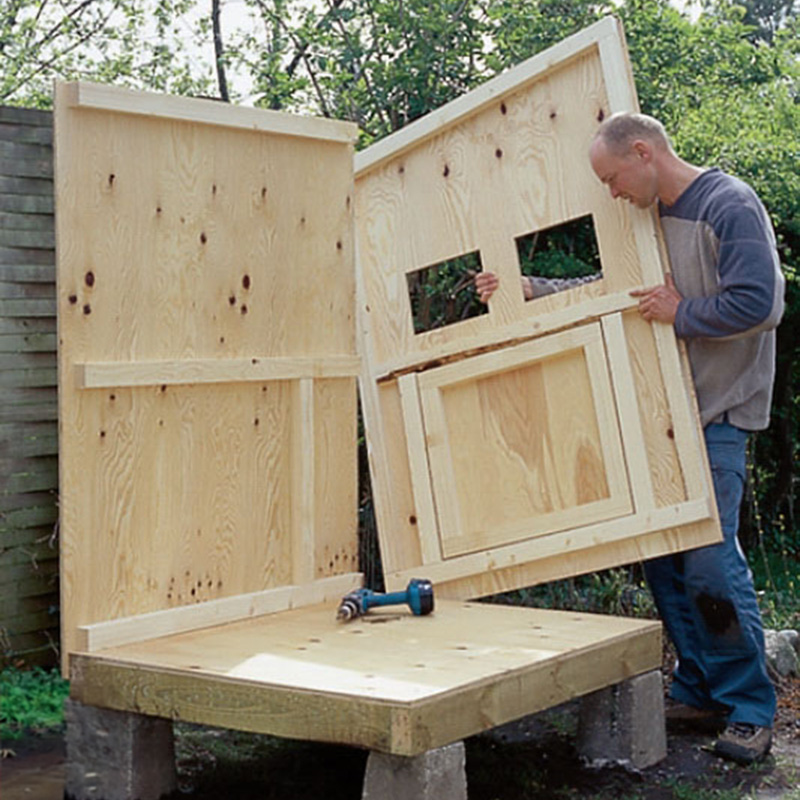

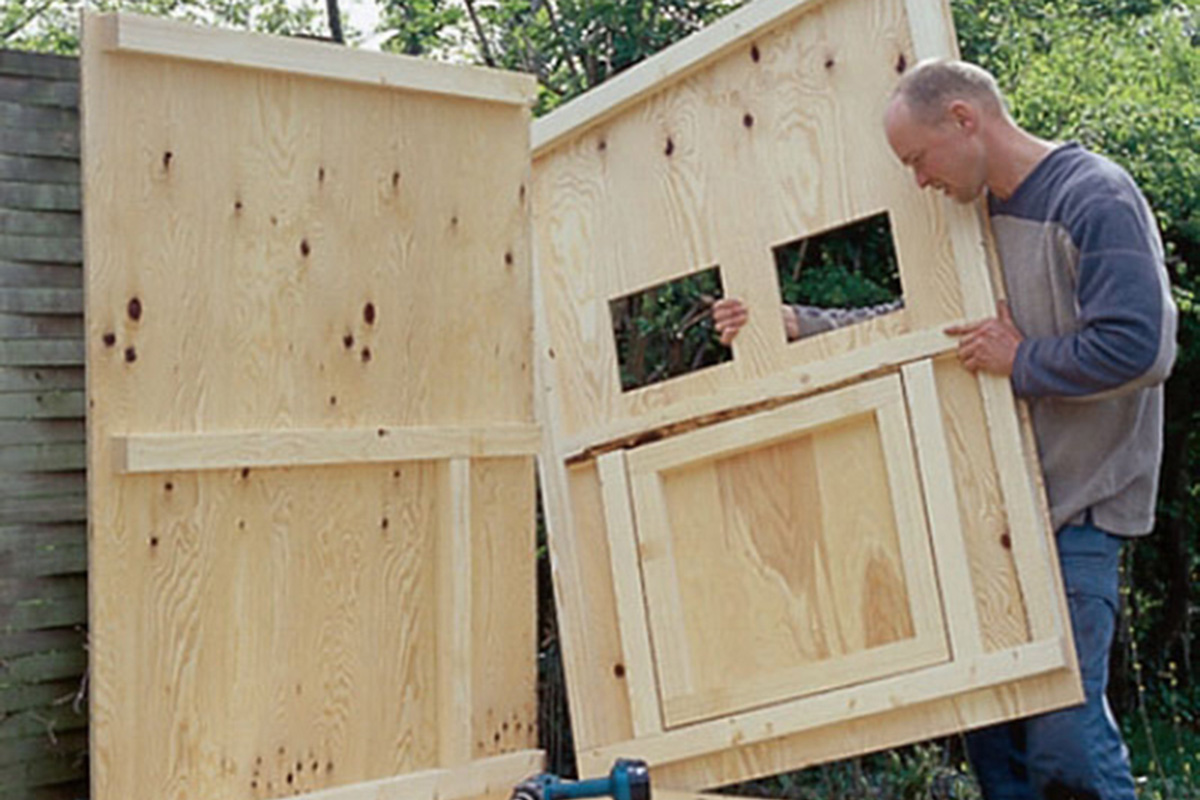

Seinäelementit nostetaan pystyyn ja kiinnitetään kulmista. Takaseinä on lattian levyinen, luukkupääty peittää takaseinän reunan. Seinälevyjen alareunat ulottuvat 5 cm lattiaa alemmas.

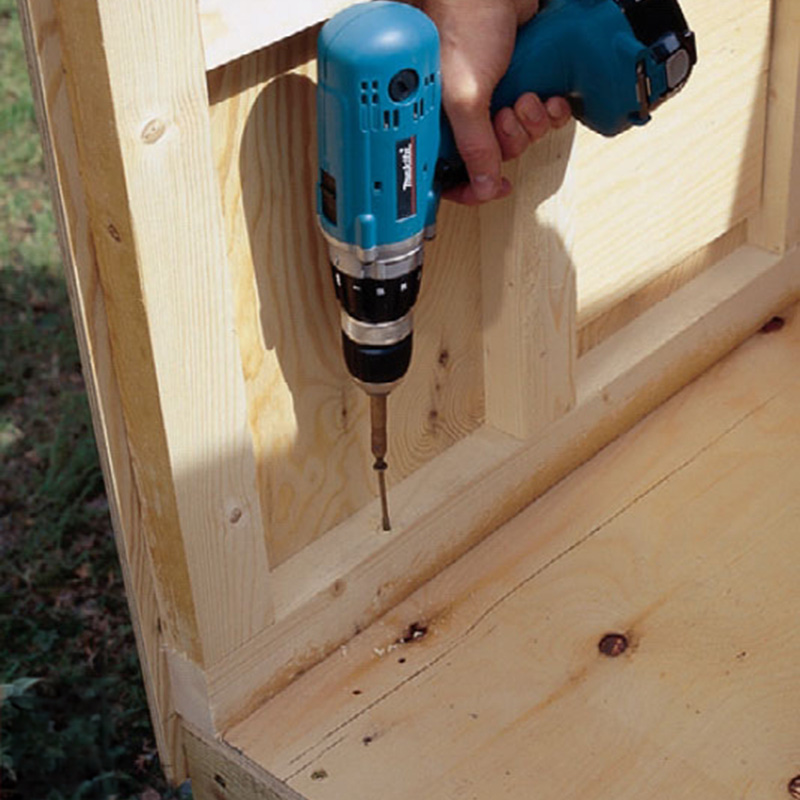

Seiniä kiinnitetään kuvassa lattiaan 70 mm yleisruuveilla alareunan kehysriman läpi. Käytännöllisempää ja paljon halvempaa on naulata ne kiinni.

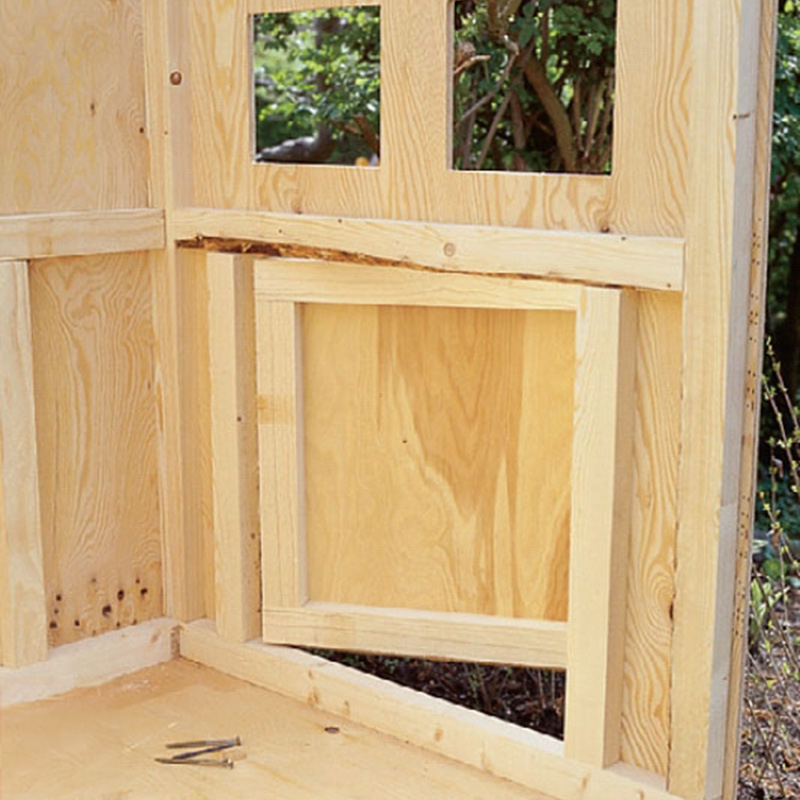

Luukut ja ovet voi asentaa etukäteen tai paikalla. Varastotila ja munintapesät on helpointa tehdä, kun runko on pystyssä. Sopivan valokuvan saamiseksi kaksi seinää on jo kiinnitetty.

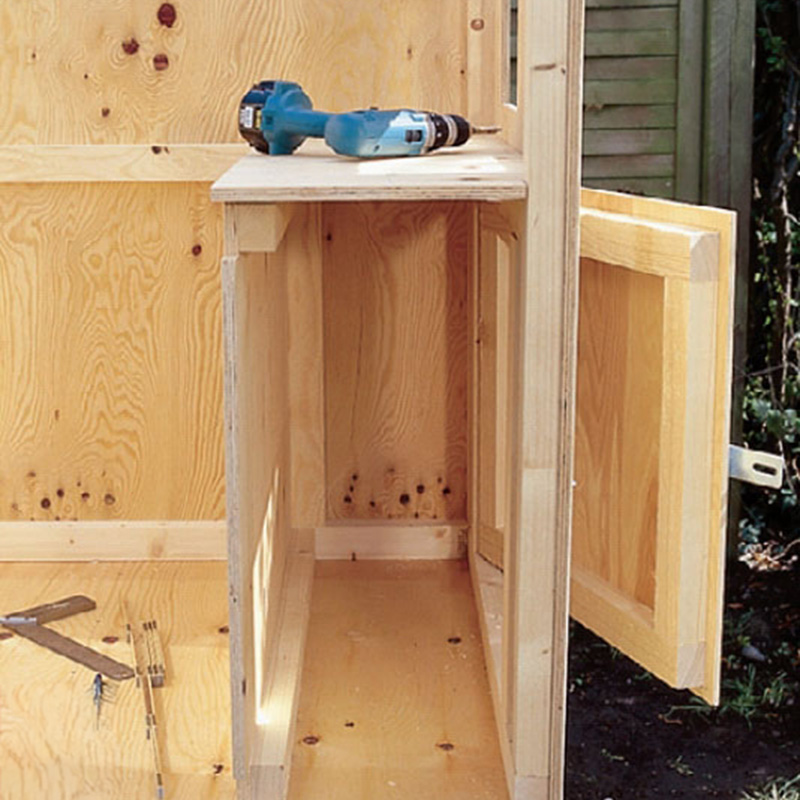

Varastotilan seinän (F1) ylä- ja alareuna vahvistetaan rimoilla. Seinälevy kiinnitetään lattiaan ja seinään rimojen läpi ja päälle naulataan kopin kansi (F2).
Munintapesät kootaan 50 mm ruuveilla ja kiinnitetään varastokopin päälle. Pesät voi nostaa kannelle irtonaisina, jolloin ne on helpompi puhdistaa.

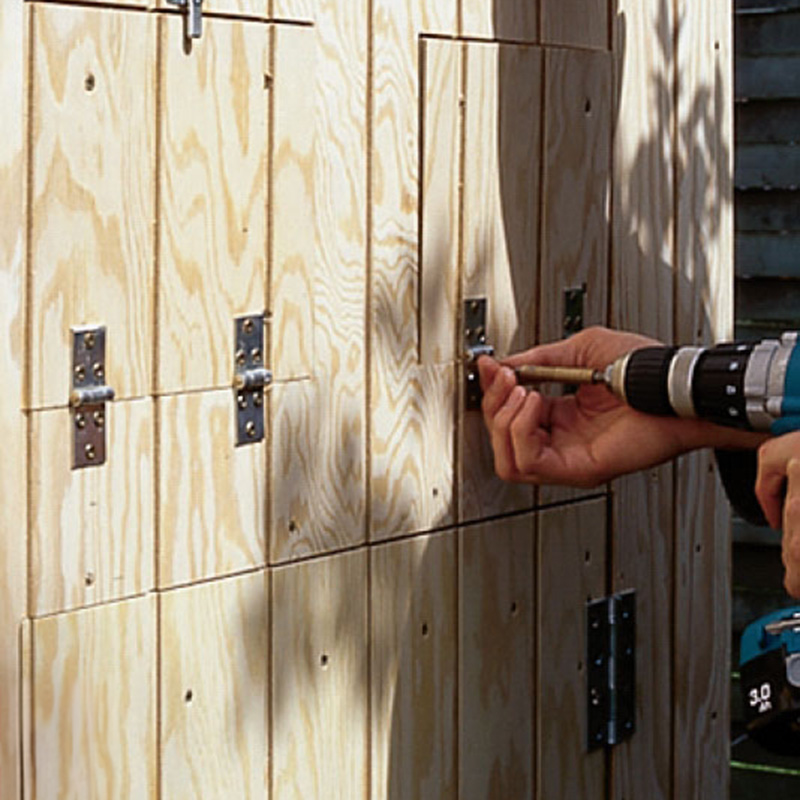

Munintapesien oviluukut kiinnitettiin alareunaan asenne-tuilla saranoilla. Sen ansiosta on helppo seisaaltaan kurkistaa, onko pesiin ilmestynyt munia.

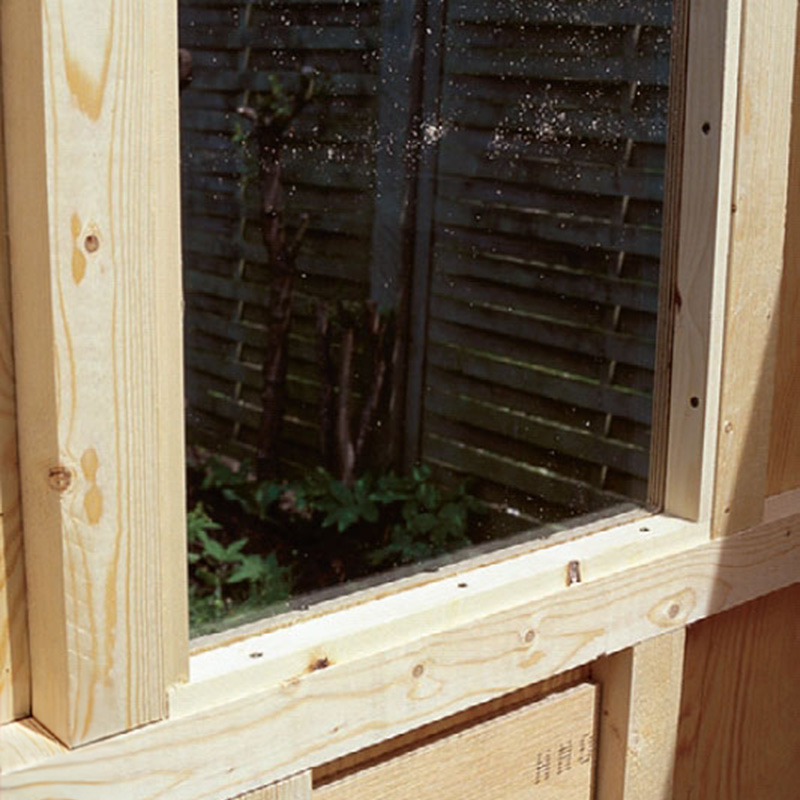

Ikkunalasi painetaan rimojen muodostamaan huullokseen ja kiinnitetään esimerkiksi 15 x 27 mm listoilla, jotka naulataan kiinni seinän runkorimoihin.
02
Katto ja räystäät
9
Vaihe
Pikku kanalan katto ei ole korkealla, joten aikuinen mies vaikuttaa melkein jättiläiseltä sitä tehdessään.

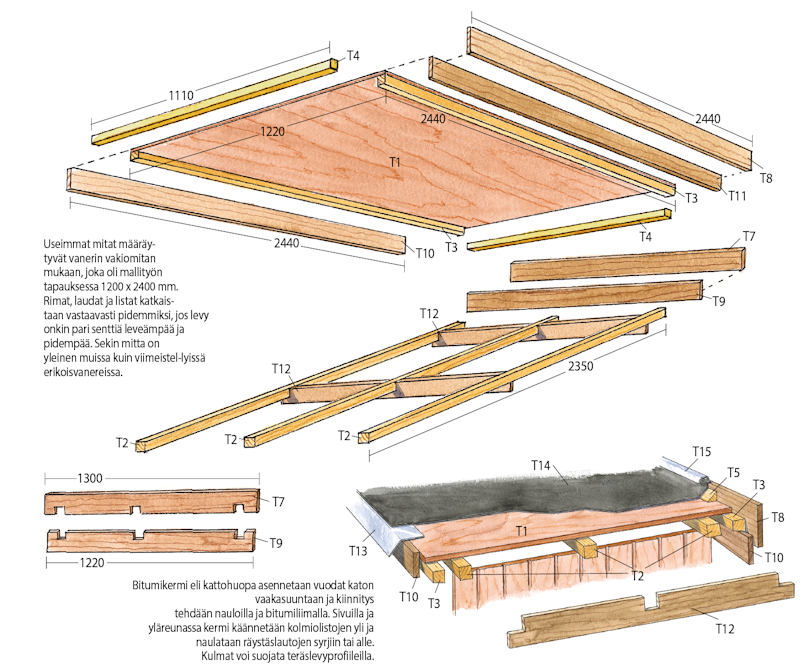

Kattona on kokonainen, vakiomittainen 15 mm vanerilevy. Se ulottuu kolmella sivulla vajan yli 10 cm leveäksi räystääksi ja toisessa päädyssä se ulottuu noin 114 cm verran tarhan ylle.
Kattolevy vahvistetaan reunoihin kiinnitettävillä runkorimoilla kuten seinätkin. Pitkien sivujen reunari-mojen (T3) yläsivua on viistettävä vähän, jotta ne saa kiinnitettyä pystysuoraan. Päätyjen lyhyempien rimojen (T4) päät sahataan poikki vastaavaan kulmaan.
Levyn yläpintaan asennettiin sekä kolmiolistat (T5) että reunalista (T13) ennen kattolevyn nostamista kolmen kattokannattimen päälle. Kannattimet (T2) kiinnitettiin ensin seinien päälle. Kattolevy reunustettiin räystäslaudoilla, jotka sahattiin vasta, kun suuret osat oli asennettu ja kiinnitetty toisiinsa. Tällöin lautojen piirroksessa annetut mitat voi sovittaa todelliseen mittaan.
Vesikatteeksi asennettiin bitumikermi eli kattohuopa.

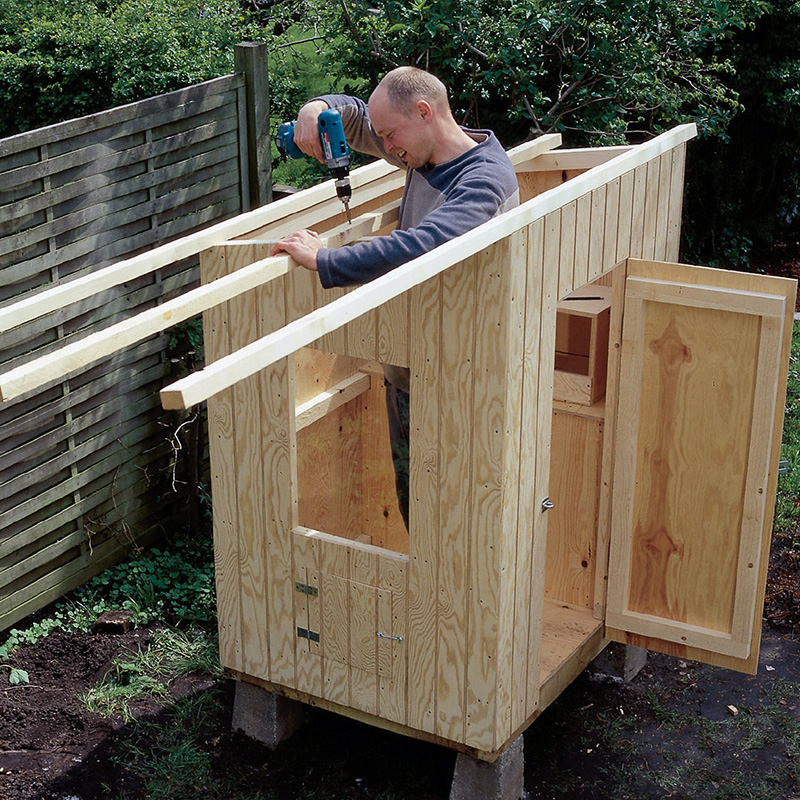

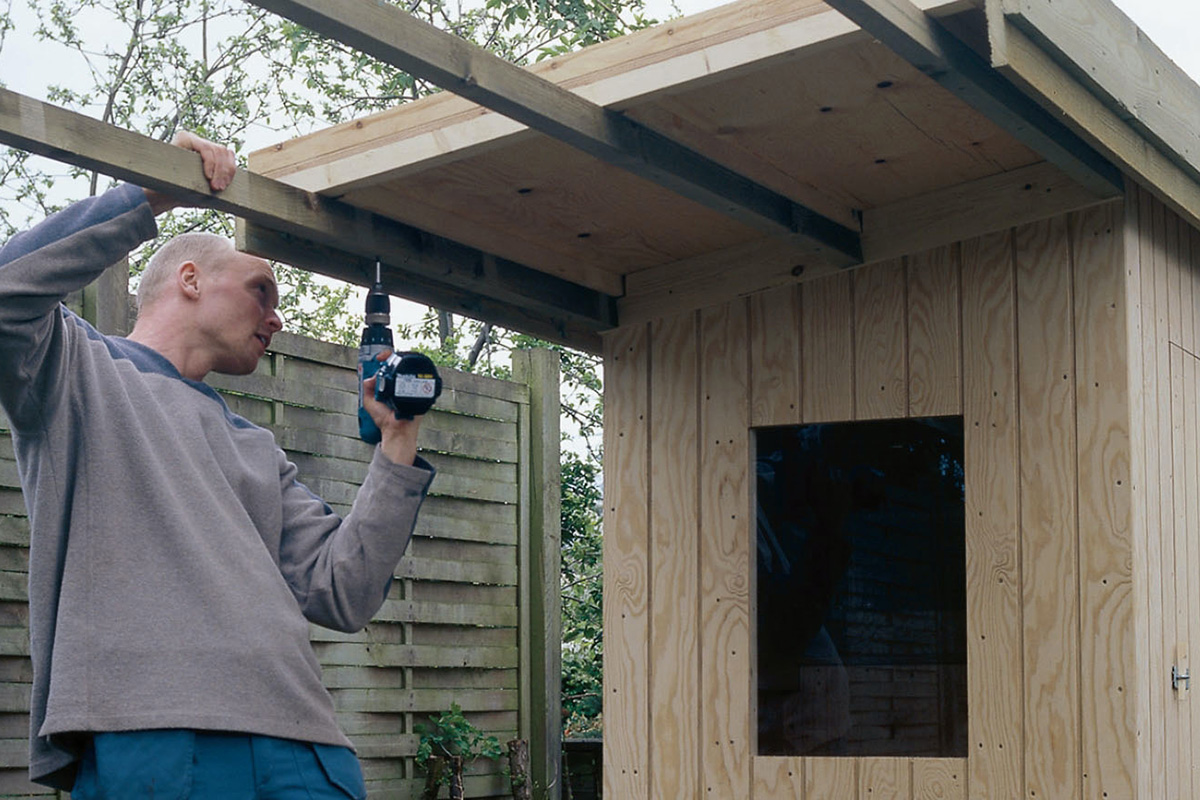

Kattolevyn kannatinrimat (T2) kiinnitetään 70 mm ruuveilla tai halvemmin 100 mm nauloilla. Reunimmaiset rimat asennetaan suoraan seinien päälle ja keskimmäinen niiden puoliväliin.

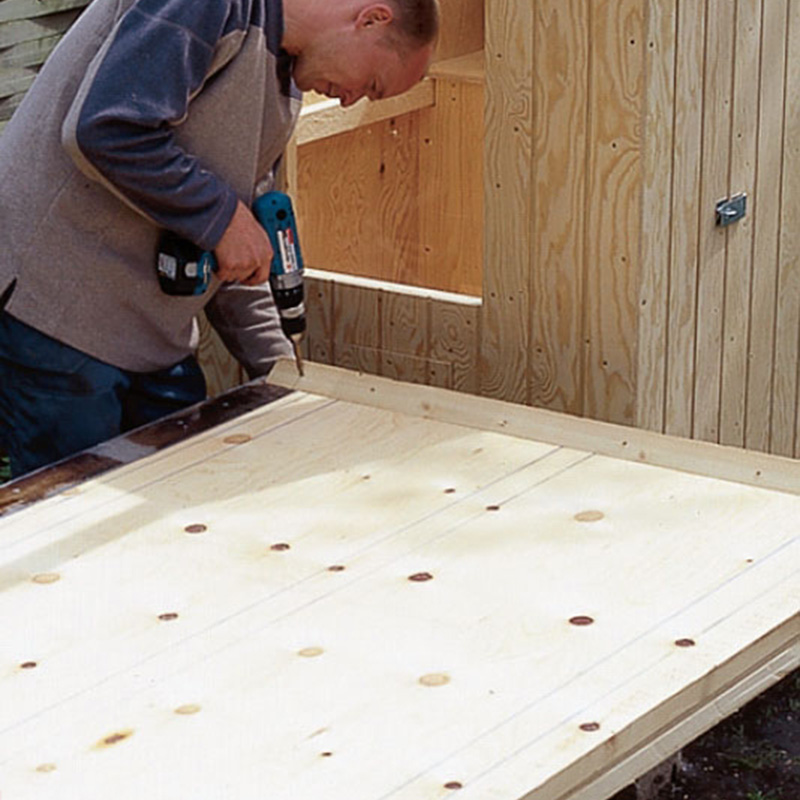

Kattolevyn (T1) alapintaan kiinnitettiin tukirimat (T3 ja T4) ja yläpuolelle kolmio- (T5 ja T6) ja reunalistat (T13). Kolmiolista vaikuttaa ulkonäköön, mutta vaikeuttaa kermin kiinnitystä.
Katon kolme räystästä ulot-tuu 10 cm sivuseinien ja takapäädyn yli ja 114 cm mitalta tarhan päälle. Kattolevyt kiinnitetään kannatinrimoihin 50 mm nauloilla tai ruuveilla.

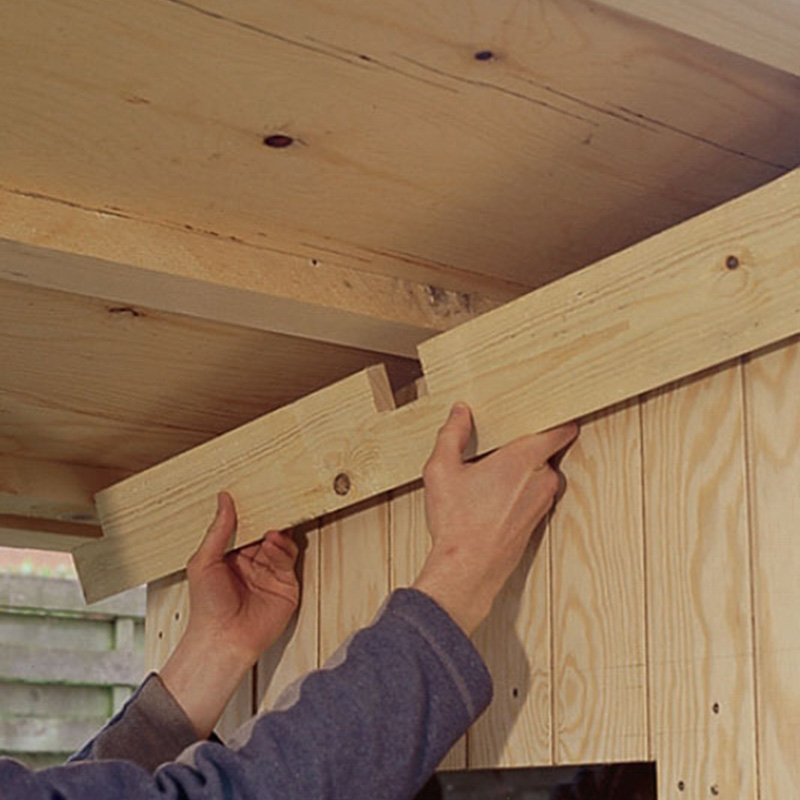

Katon ja päädyn välisen raon päälle naulataan 19 x 100 mm lauta (T11) kumpaankin päätyyn. Lautoihin sahattiin lovet vasta, kun katto oli kiinnitetty, joten mitat saatiin tarkasti.

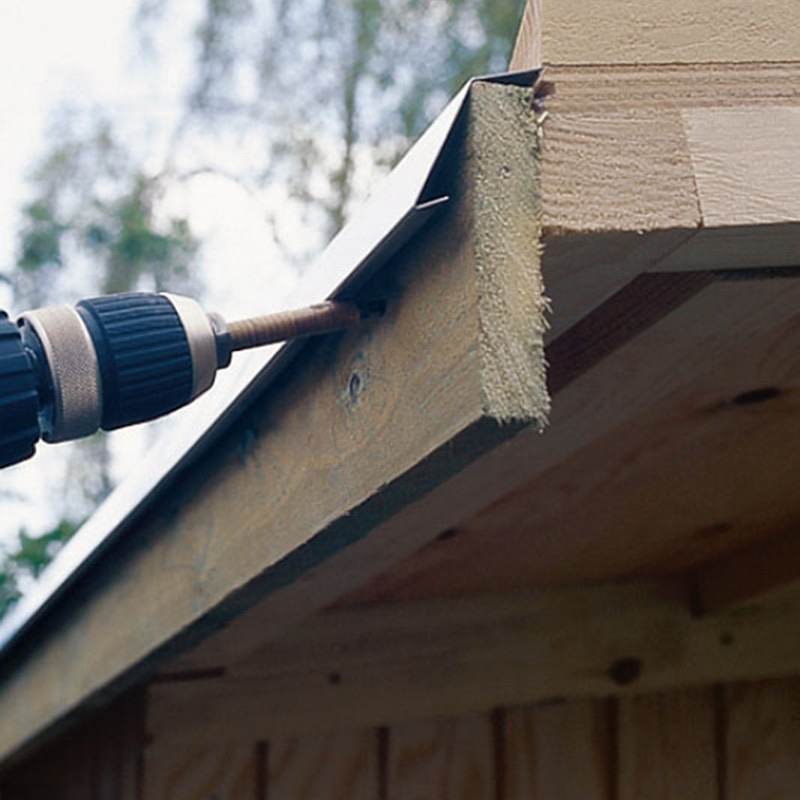

Katon reunarimaan alaräystääseen kiinnitetään yksi räys-täslauta (T10), joka on samanmittainen kuin vanerilevy. Se kiinnitetään reunarimaan kätevimmin 50 mm nauloilla.

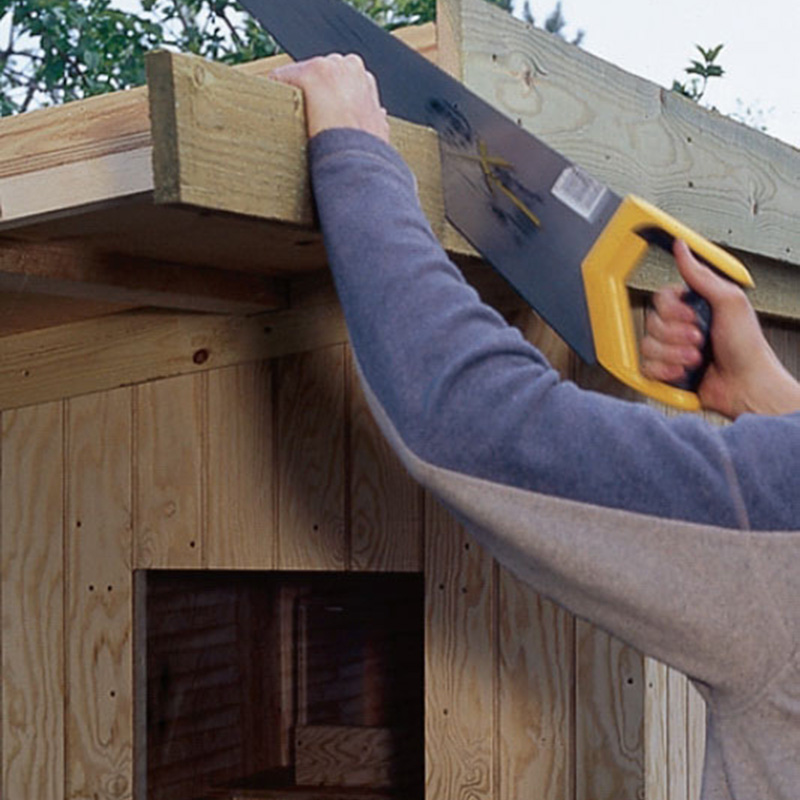

Eturäystääseen kiinnitetään kaksi räystäslautaa. Ensin naulataan/ruuvataan kiinni ulompi (T8) ja sisempi (T11) sen taakse. Ne sahattiin vanerilevyn pituisiksi vasta kiinnityksen jälkeen.

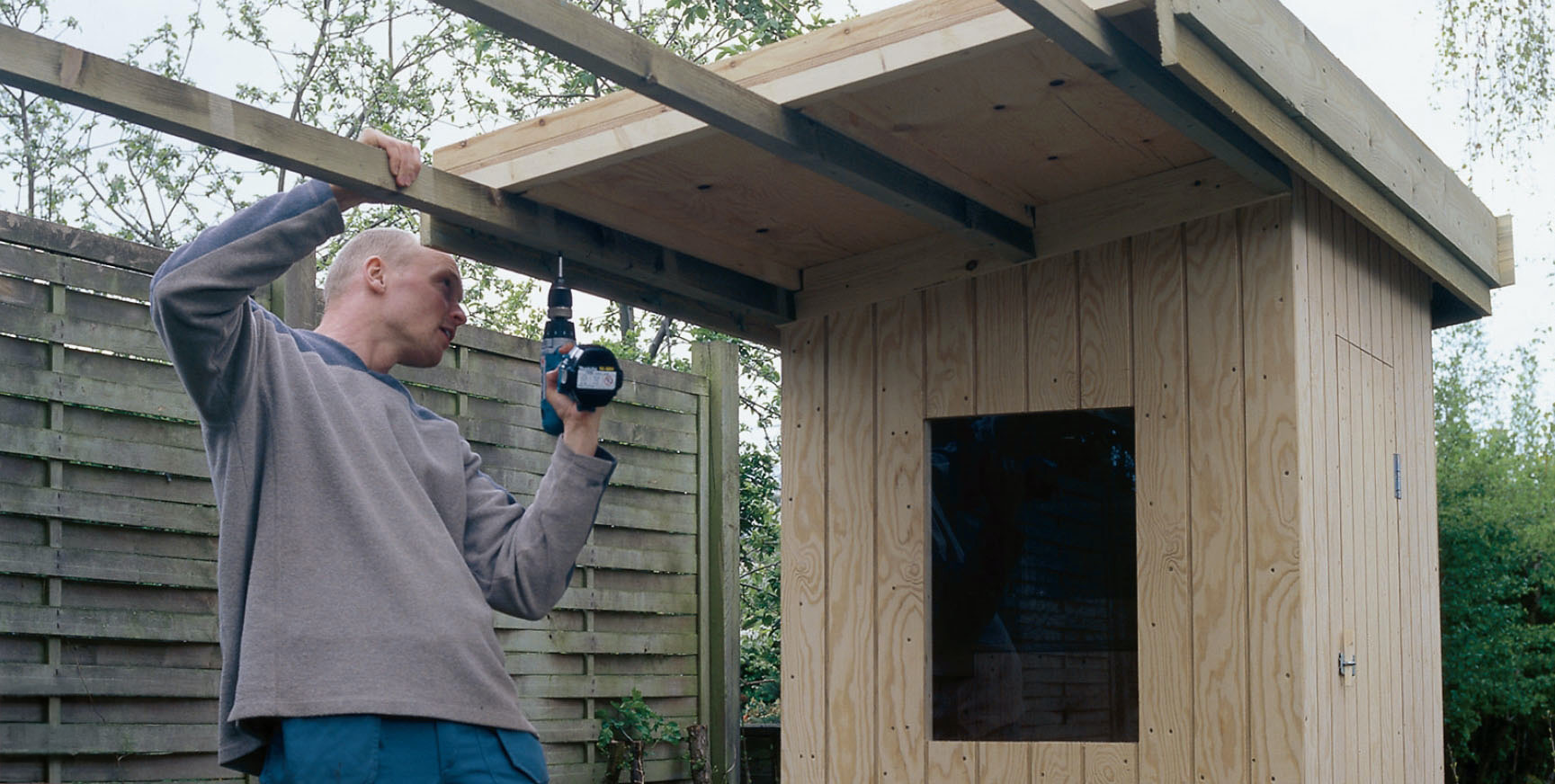

Katon kannatinrimoja jatkettiin tarhan kattorimoiksi kolmella 45 x 45 mm rimalla (G1, tarvikeluettelo seuraavalla sivulla). Tarhan verkkoa kannattelevat rimat kiinnitetään kattorimojen alapintoihin 70 mm ruuveilla tai 100 mm nauloilla. Tarhaosan puutavara (ainakin pylväät) saa olla painekyllästettyä.
Päätyjen räystäslaudat teh-dään eturäystään tavoin kahdesta laudasta. Ulompi (T7) sahataan laudan paksuuden verran kattolevyä pidemmäksi. Sisempi (T9) sovitetaan väliin.

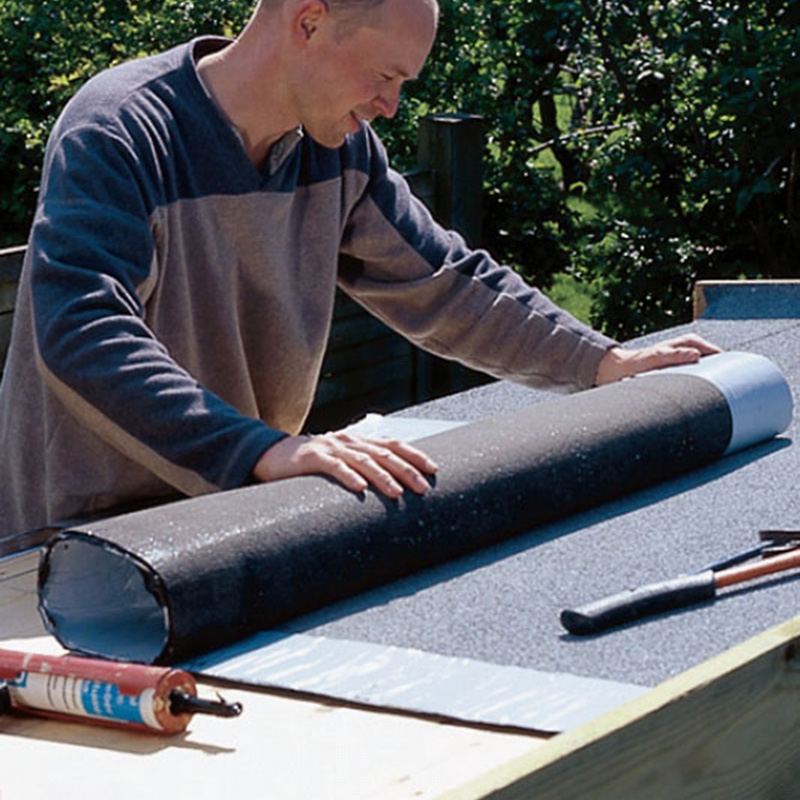

Bitumikermi kiinnitetään huopanauloilla. Se vedetään kolmiolistojen yli ja naulataan kiinni räystäslautoihin. Kulman suojaksi voi kiinnittää teräslevystä taivutetut räystäslistat.
03
Kanatarha ja verkko
9
Vaihe
Tarhan seinät tehtiin lintu-häkkiverkosta. Näin kanojen seuraksi ja perheen iloksi tar-haan pääsevät kesäaikana lentelemään myös pienet lemmikkilinnut.

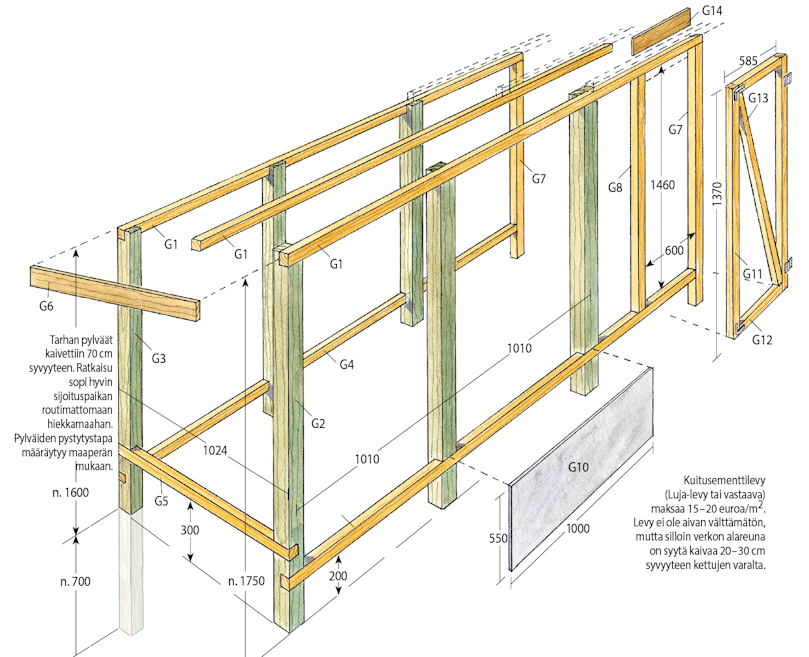

Lintuhäkkiverkkoa oli saatavana 100 cm leveänä, joten tarhan pylväät sijoitettiin 101 cm välein keskeltä keskelle mitattuna. Ylhäällä verkko kiinnitettiin kattorimoihin. Alhaalla verkkoa tukevat alaosan vaakapuut.
Verkko ei estäisi ketun pääsyä tarhaan maan rajas-ta, joten kanavarkaan yrityksille tehtiin sulku kaivamalla koko tarhan alaosaan helmat kuitusementtilevystä, joiden alareunat upotettiin 30 cm syvyyteen.

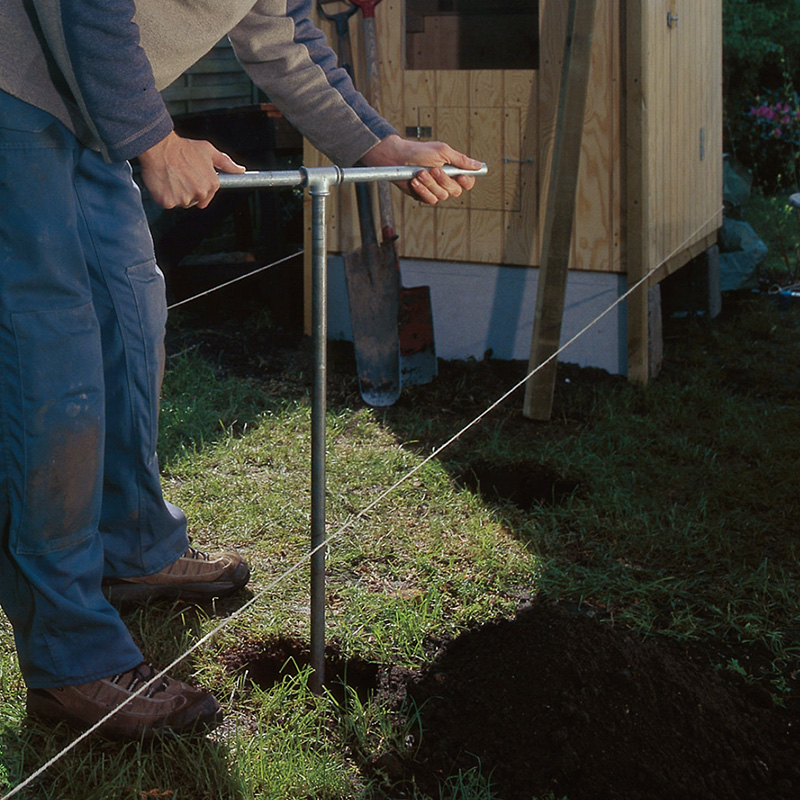

Pylväille kaivetaan kuopat niin, että niiden etureuna tulee samaan linjaan kanalan ulkoseinän kanssa. Kuopat tehtiin maakairalla rakennuspaikan pehmeään hiekkamaahan.

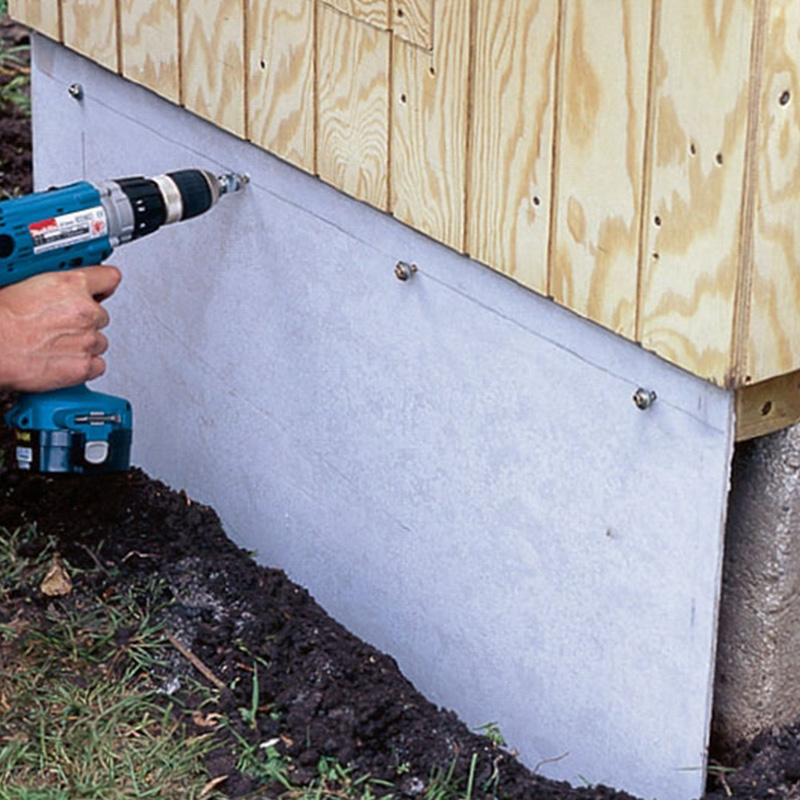

Ensimmäinen kuitusementtilevy (G9) sulkee kanalan lattian ja maan välin. Levy upotetaan 30 cm syvälle maahan ja ruuvataan lattian runkoon kiinni.

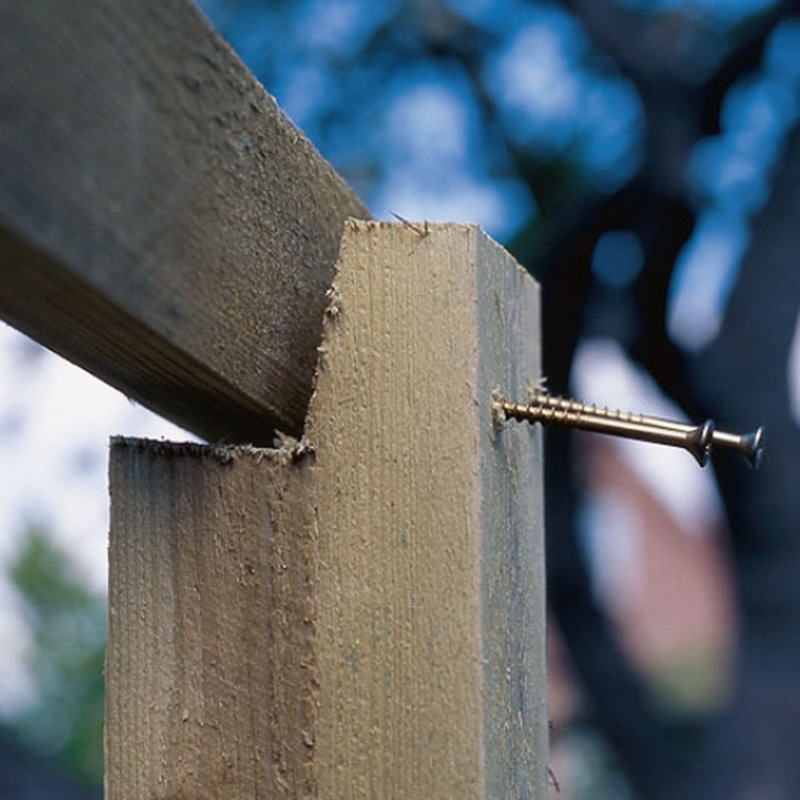

Pylväiden yläpäihin sahattiin kattorimojen lovet. Ne naula-taan tai ruuvataan pylväisiin. Tukikehikon pysty- ja vaakasuunnat tarkistetaan vesivaa’alla.
Kanalan päädyssä verkko ja kuitusementtilevy kiinnitettiin kahteen pystyrimaan (G7), jotka kiinnitettiin samaan linjaan kanalan kulman kanssa.

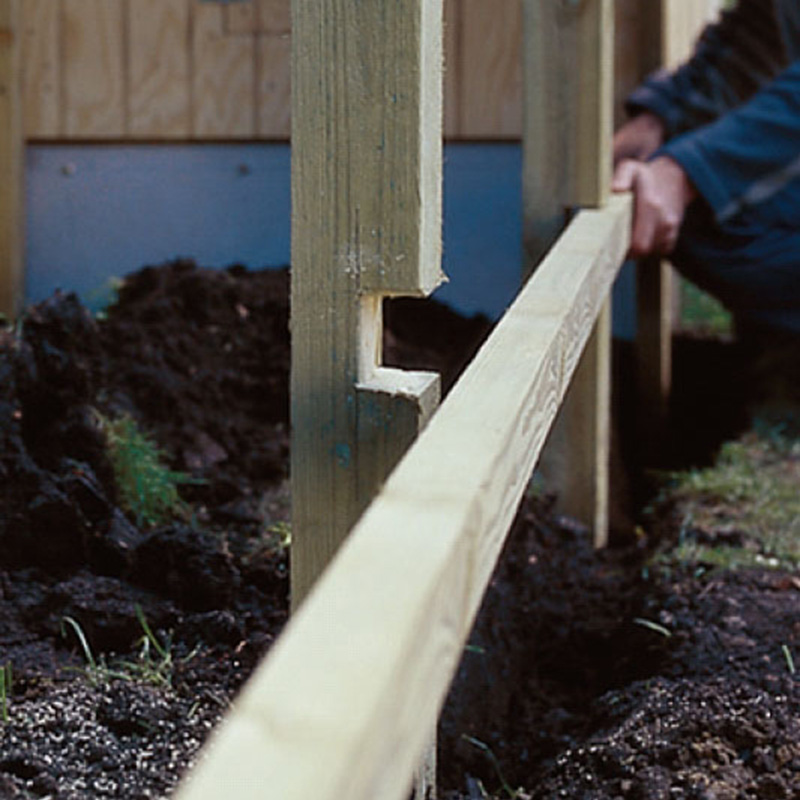

Pystypylväisiin lovetaan tarhan alareunan vaakarimat, joihin verkko kiinnitetään. Tarhan kulmapylväät yhdistetään yläpäistä laudalla (G6).

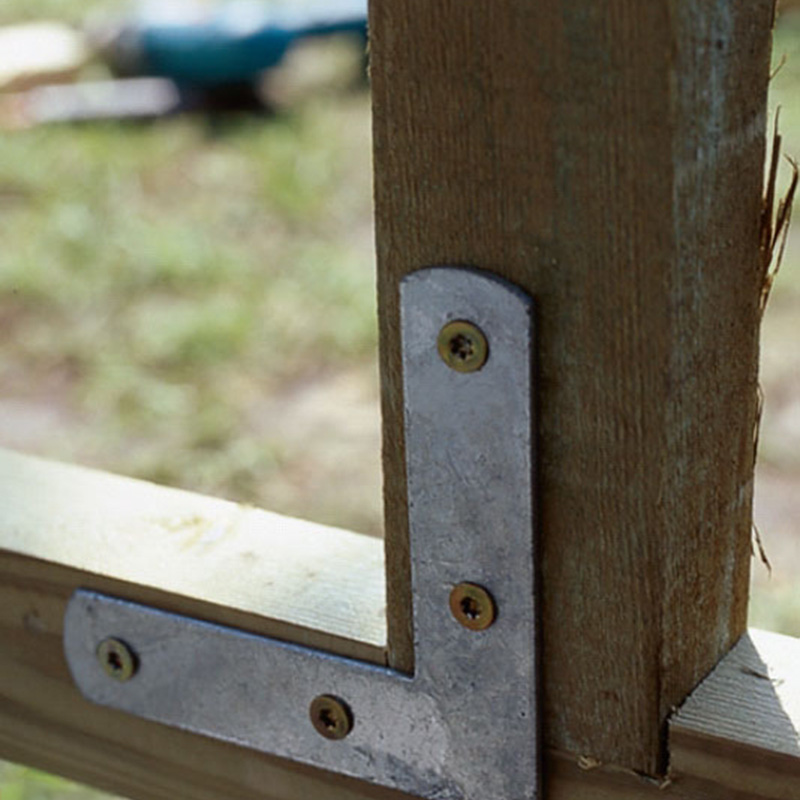

Ovikehikon pystyrima (G8) upotettiin sentin verran yläkannatinrimaan ja alarimaan. Kulmaliitokset vahvistettiin lisäksi vanhoista ikkunoista tutuilla kulmalevyillä.

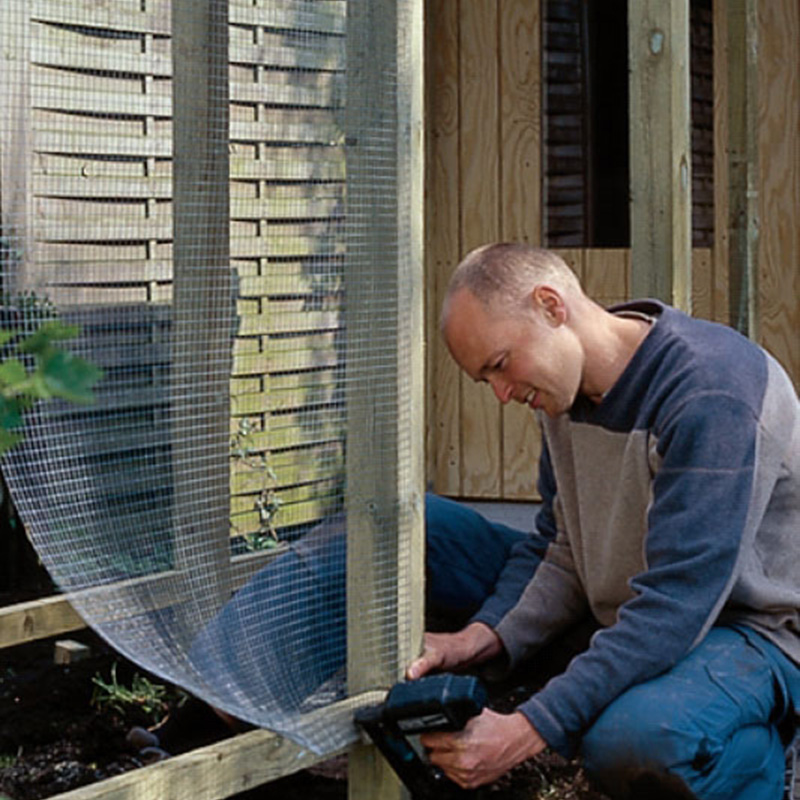

Lintuhäkkiverkko levitetään runkopylväiden ja katon yli ja nidotaan pylväisiin, kannatinrimoihin ja alaosan vaakarimoihin. Verkon voi kiinnittää myös aspeilla tai pikkunauloilla.

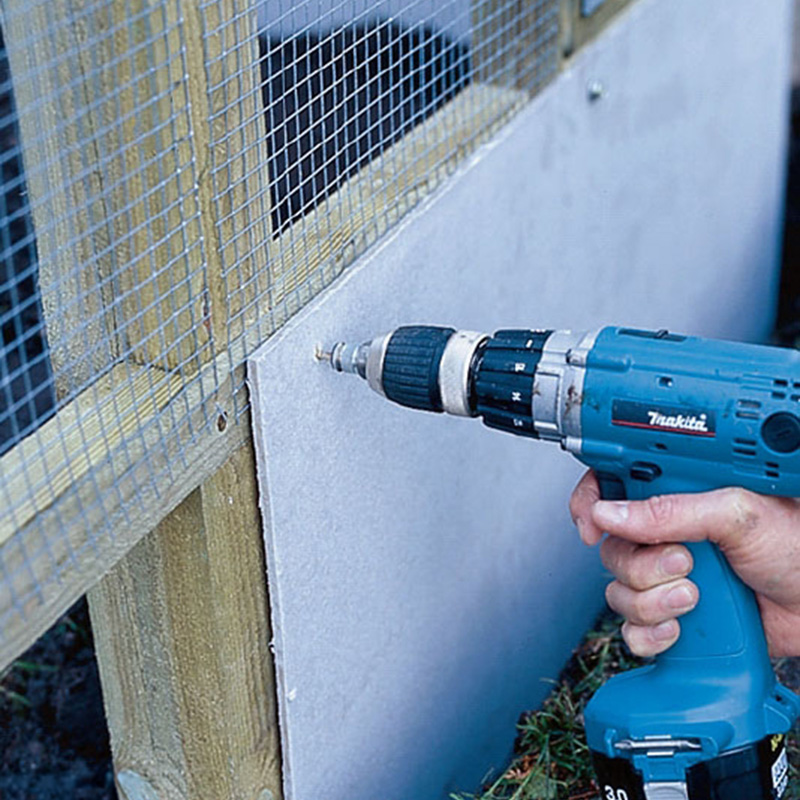

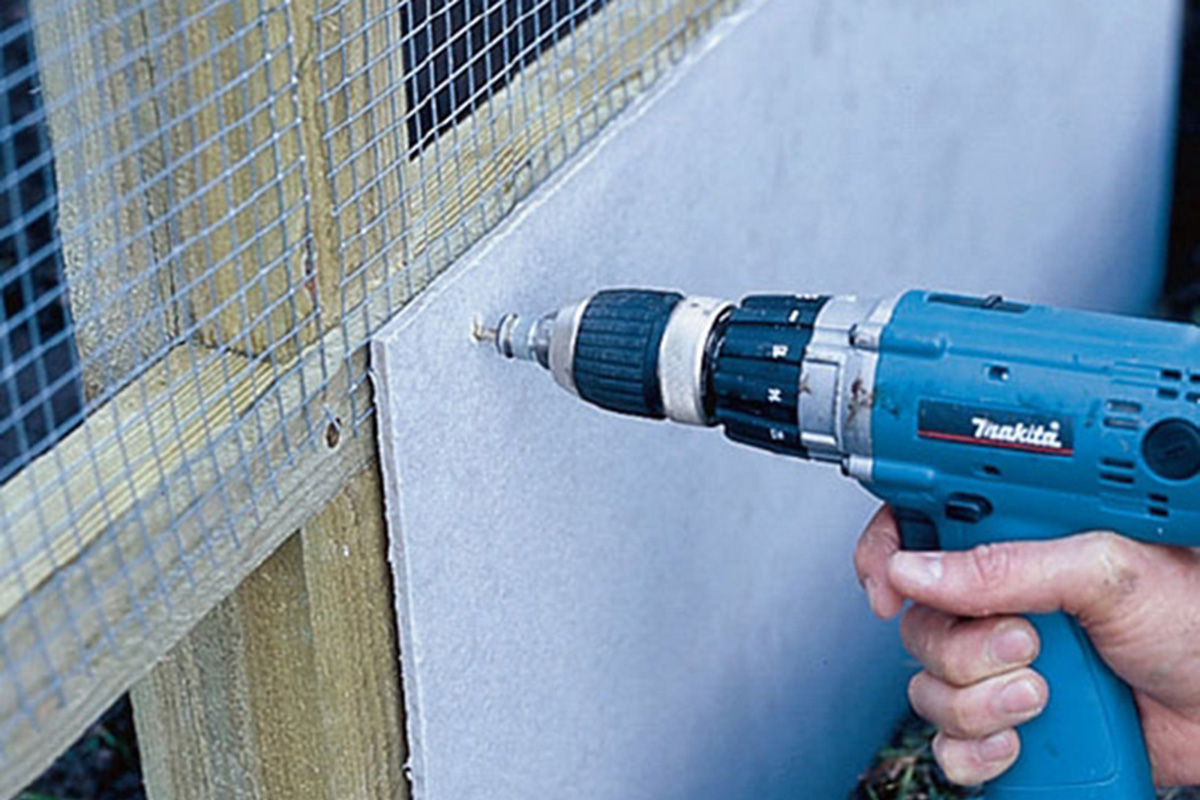

Kuitusementtilevyjen alareunat upotetaan kettujen varalta maahan. Ne kiinnitetään ruostumattomilla 50 mm ruuveilla pystypylväisiin ja vaakarimaan.
Ovikehikko kootaan kulmahelojen avulla. Vinotuki (G13) asennettiin kehikon valmistumisen jälkeen. Ovi saranoitiin tässä tapauksessa kanalan puoleiseen pystyrunkorimaan.
Video
Tee Itsen asiantuntijavideot näyttävät, miten selviät vaikeista yksityiskohdista ja käytät työkaluja ja materiaaleja. Saat myös vinkkejä kokeneilta ammattilaisilta.
Täällä ovat videot, jotka ovat oleellisia tämän projektin kannalta.
Vinkit & niksit
Valitse eri materiaalit kanalalle
Tämän kanalan seinät on tehty puukuitulevyistä.
Tee Itsen materiaalioppaassa on yli 500 materiaalia. Voit selata opasta ja katsoa, mitä muita materiaaleja voisit käyttää:

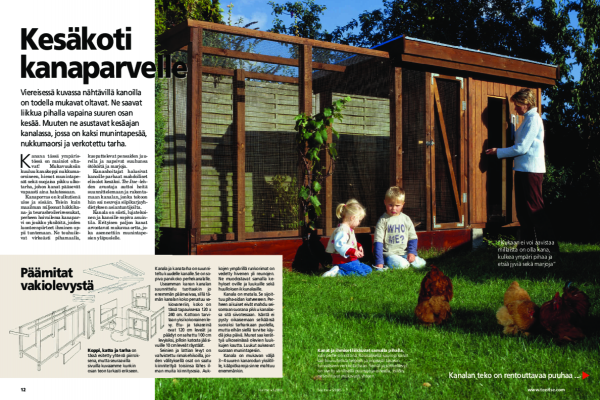

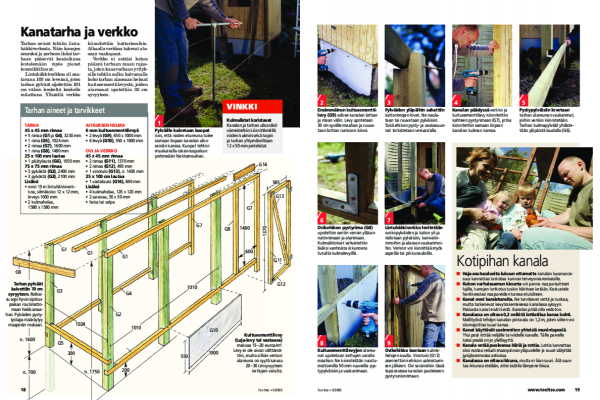

PDF

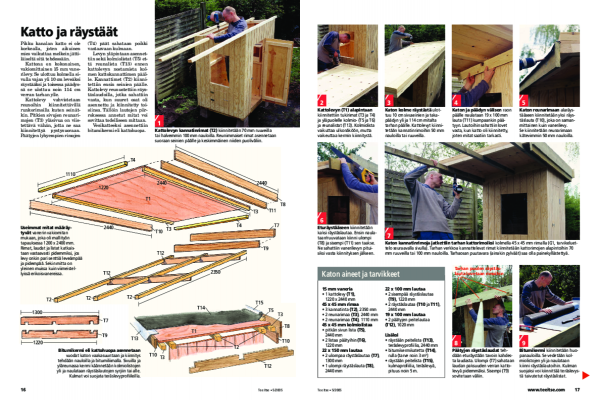

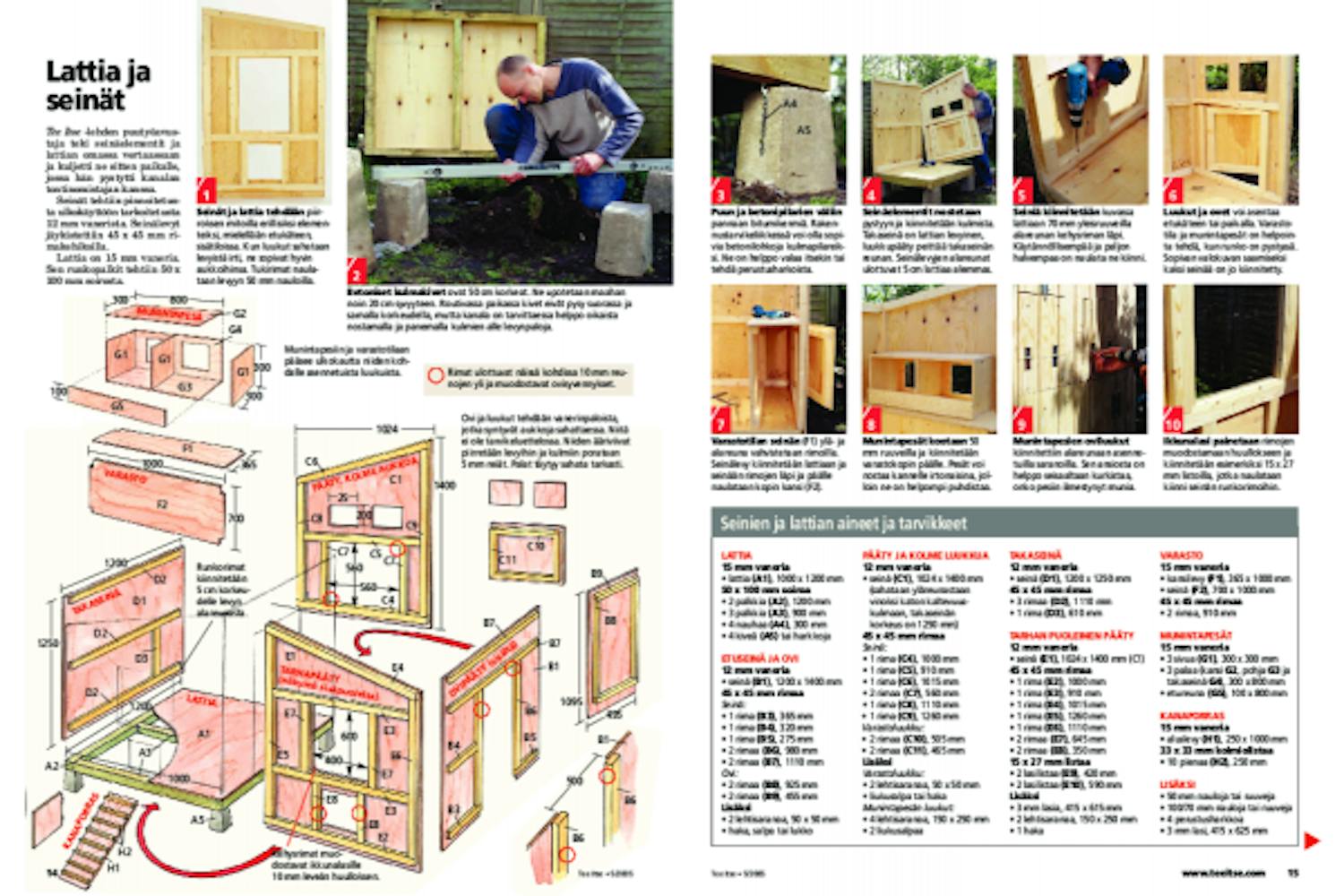

Lataa artikkeli pdf-muodossa samanlaisena kuin se julkaistiin alunperin Tee Itse -lehdessä.
