Sivujen valmistelu

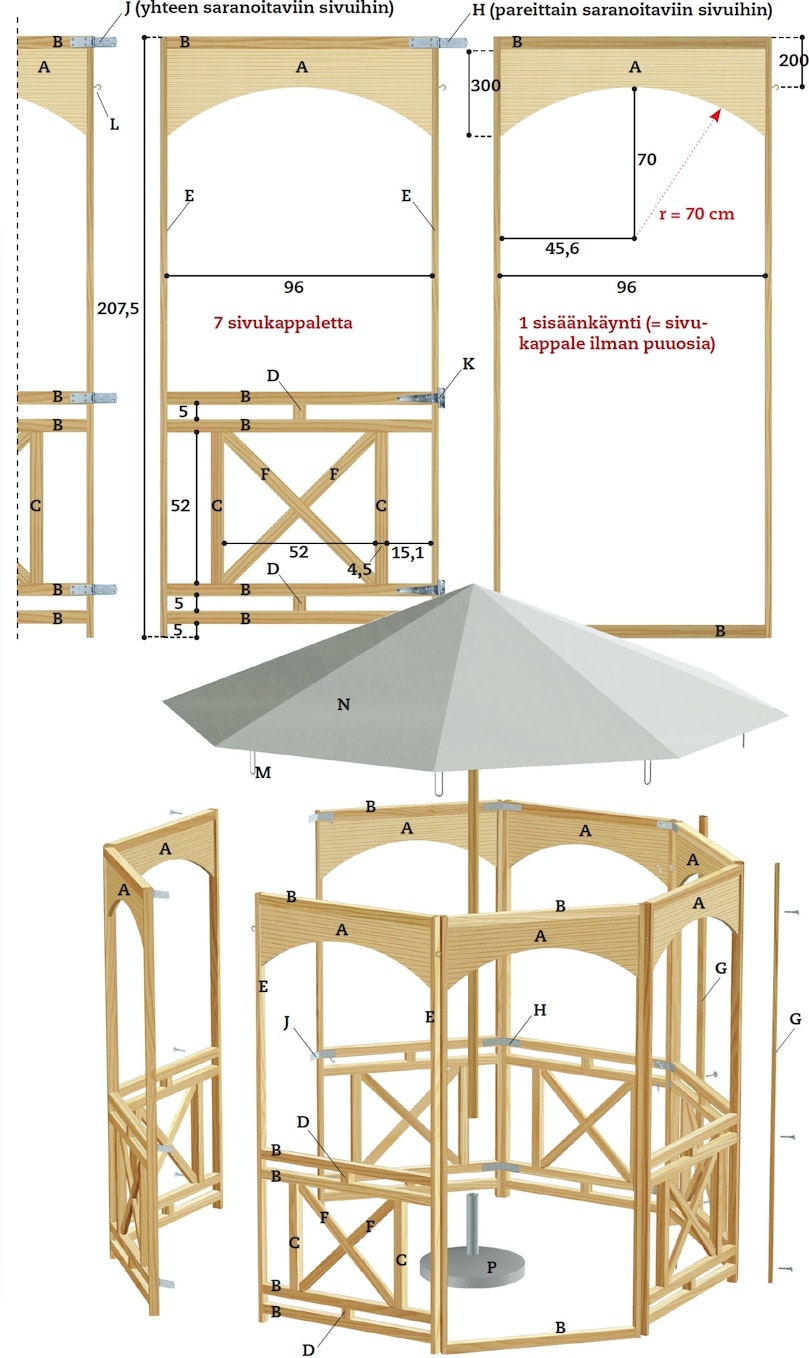

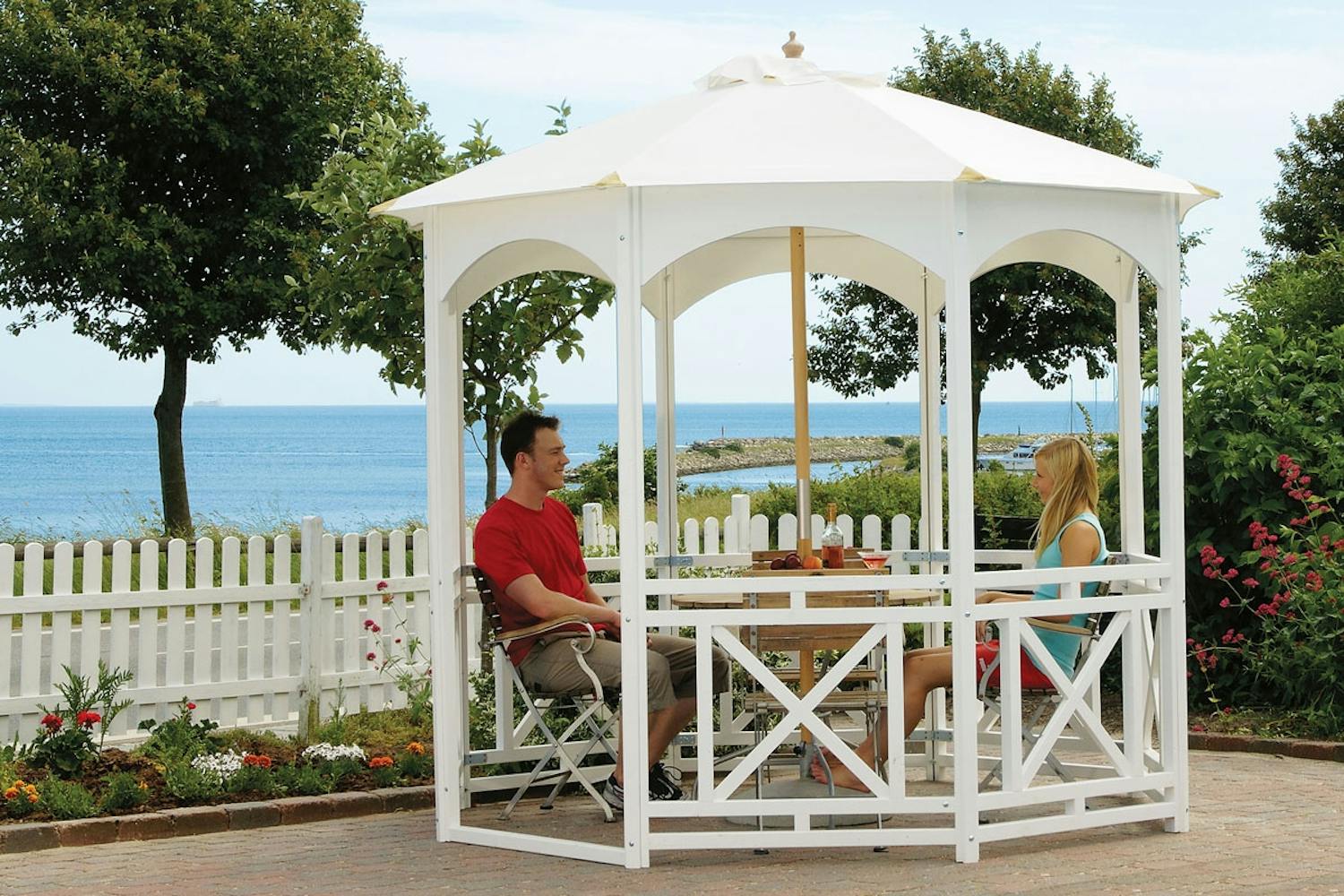

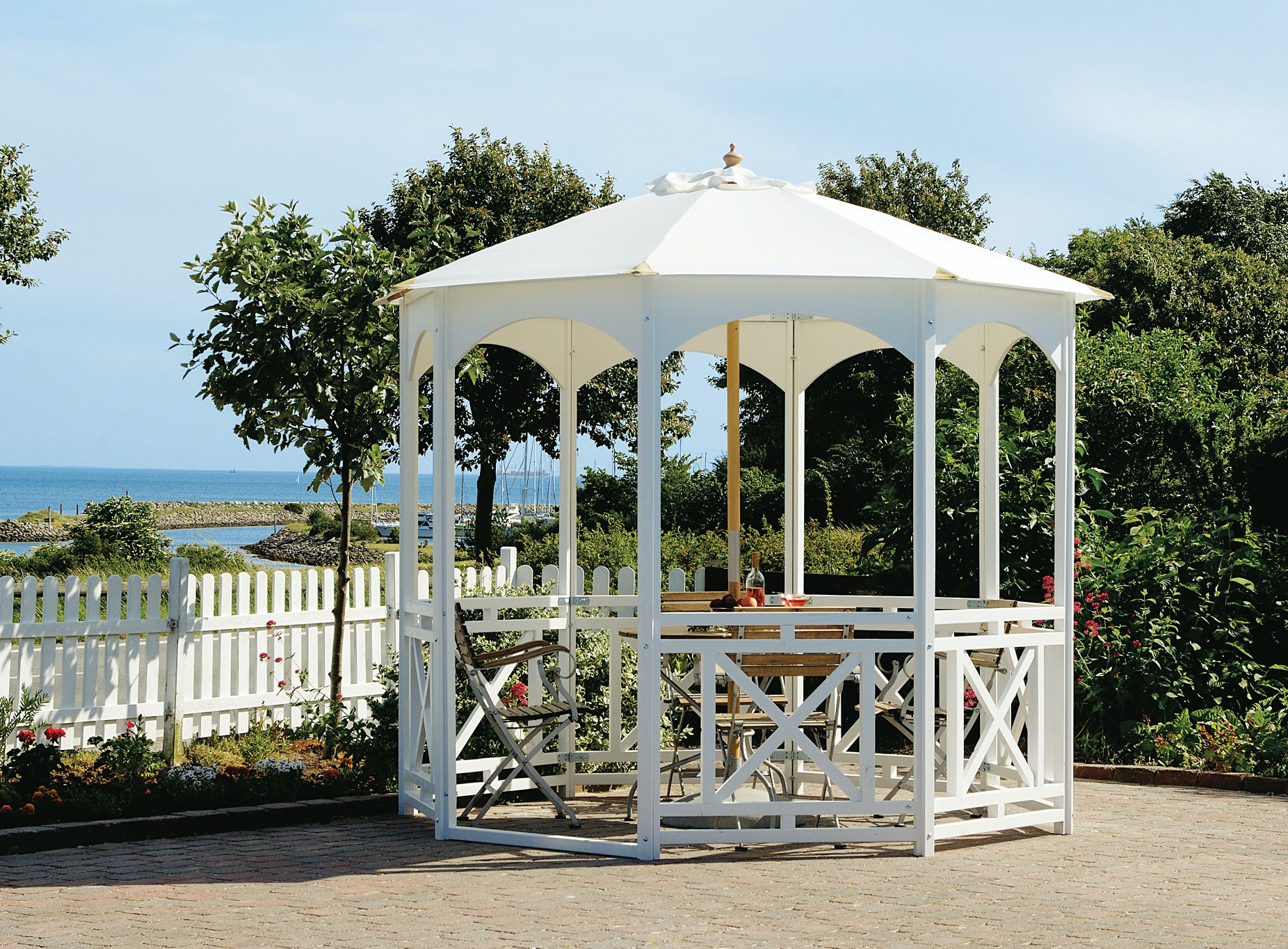

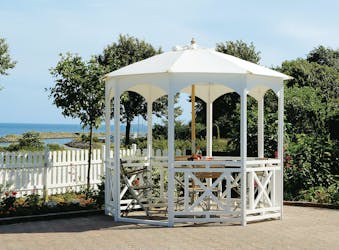

Huvimajan sivut on mitoitettu ohjeis-samme niin, että auringonvarjo ylettyy 10 cm majan yli joka sivulta. Majaa var-ten tarvitaan 8 samanlaista sivukappa-letta, lukuun ottamatta oviaukkoa, johon ei tule puurakenteisia kaiteita.
Huvimajan rakenne on kevyt ja ilmava. Jos kaipaa majaan enemmän suojaa, voi jonkin sivun verhoilla laudoilla.

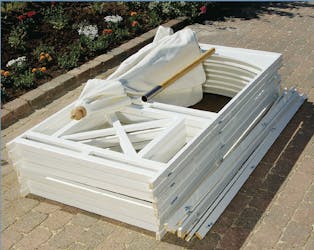

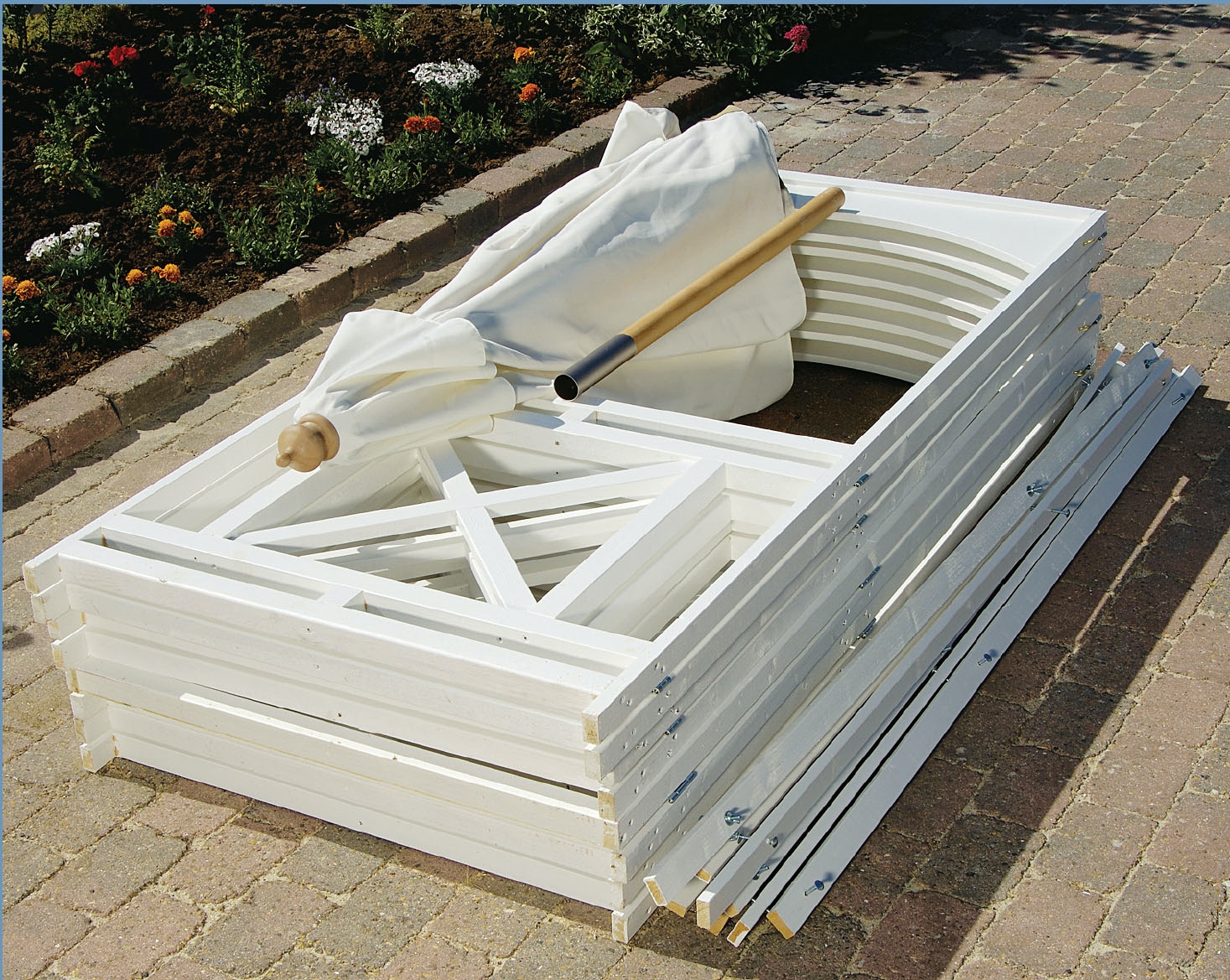

Suorakulmaiset sivukappaleet on helppo yhdistää ruuveilla, joten majan vaatima työpanos on varsin pieni saavu-tettavaan tulokseen nähden. Kahdeksan sivua kootaan pareittain saranoilla. Huvimaja koostuu siis vain neljästä osiosta, varjosta ja kahdeksasta listasta, jotka peittävät sivujen liitoskohdat.

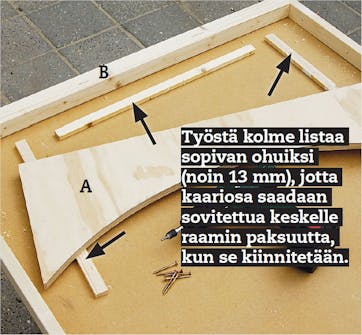

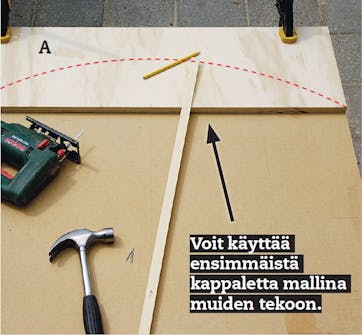

Piirrä sivujen kaarevat yläkappa-leet (A). Ympyrän säde on 70 cm. Kiinnitä kappale ensin ruuvipuristimilla levyyn. Piirrä pyöristys listan avulla, joka on kiinnitetty naulalla levyn keskipisteeseen. Sahaa muoto pistosahalla.
Sivut kootaan

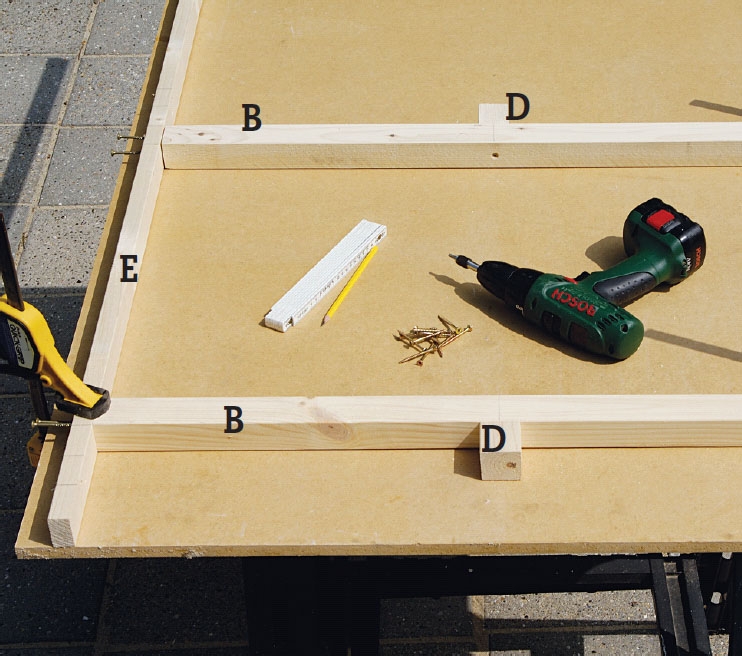

Kokoa sivut suorakulmaisen levyn päällä. Kiinnitä pienet välilistat (D) kummankin poikkipienaparin (B) toiseen pienaan 5 x 80 mm:n ruuveilla. Kiinnitä pienat levyyn ruuvipuristimilla kuten kuvassa näkyy.
Yhdistä kappaleet E ja B. Kiinnitä jokainen liitos kahdella 5 x 80 mm:n ruuvilla. Kun osat on yhdistetty, voit ruu-vata kaksi pystypienaa (C) poikkipienojen (B) väliin. Käytä jälleen 5 x 80 mm:n ruuveja.

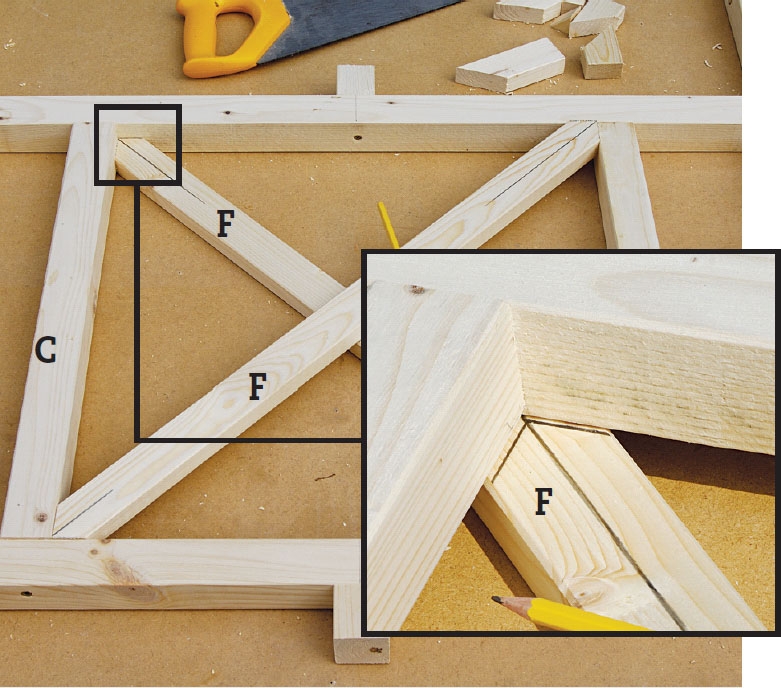

Merkitse keskilinja kahteen ristikkäislistaan (F). Aseta ne raamin alle ristiin ja merkitse, miten ne on sahattava. Sahaa listat ja asenna ne jälleen paikoilleen. Merkitse, mistä kohtaa listoja on lovettava risteyskohdassa.

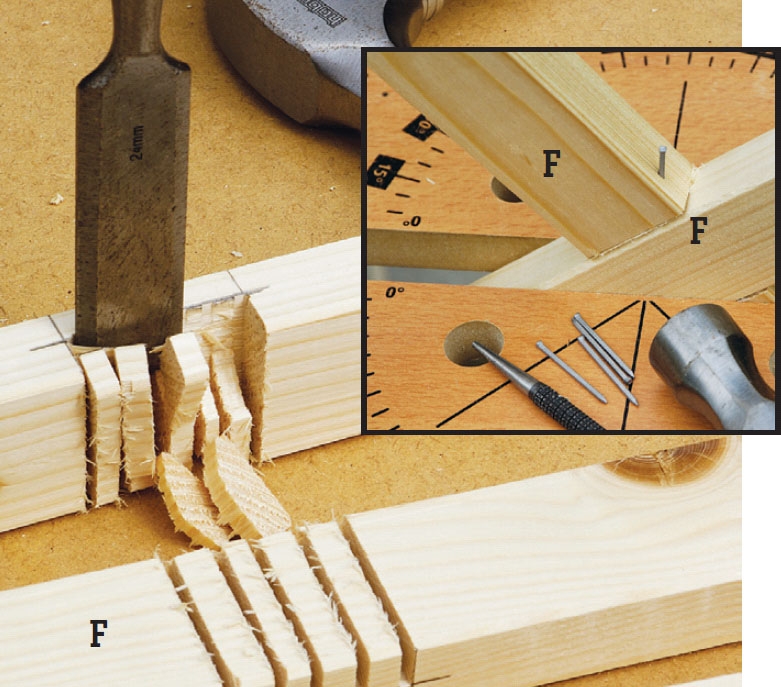

Sahaa muutamia viiltoja ristikkäislistojen (F) puoliväliin saakka ja talttaa lovi auki terävällä taltalla. Nyt listat voidaan koota siististi ristiin. Käytä uppokantanauloja, koko esim. 1,6 x 35 mm.
Kokoa listat ristiin parilla 1,6 x 35 mm:n uppo-kantanaulalla.

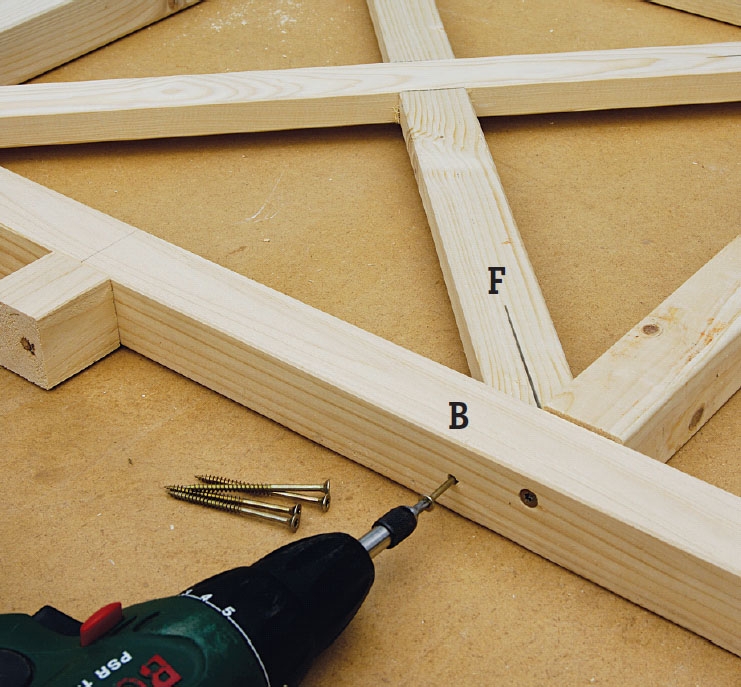

Kiinnitä ristikkäislistat (F) raamiin 5 x 70 mm:n ruuvilla kaikista kulmista. Kiinnitä sitten ylin ja alin poikkipiena (B) kaidetta varten raamin sivuihin ja välilistoihin ruuveilla.
Sivut saranoidaan
Aseta sivut pareittain yhteen ja liitä ne toisiinsa ruuvipuristimilla. Kokoa sen jälkeen sivut kolmella saranalla (H) per pari. Ovisivuun laitetaan kuitenkin T-sarana (K), sillä ovisivussa ei ole poikkipienoja.

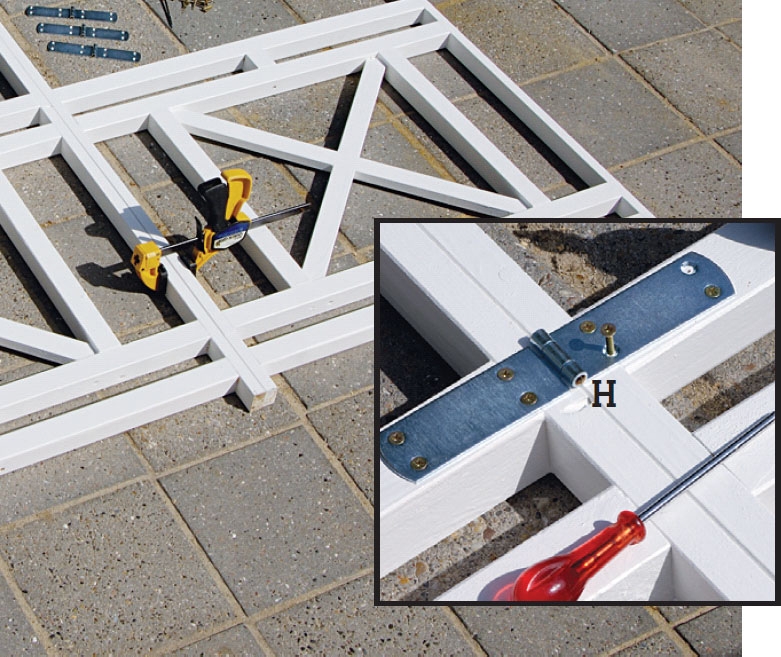

Ruuvaa sivut pareittain yhteen kolmella saranalla (H). Käytä 4 x 35 mm:n ruuveja.

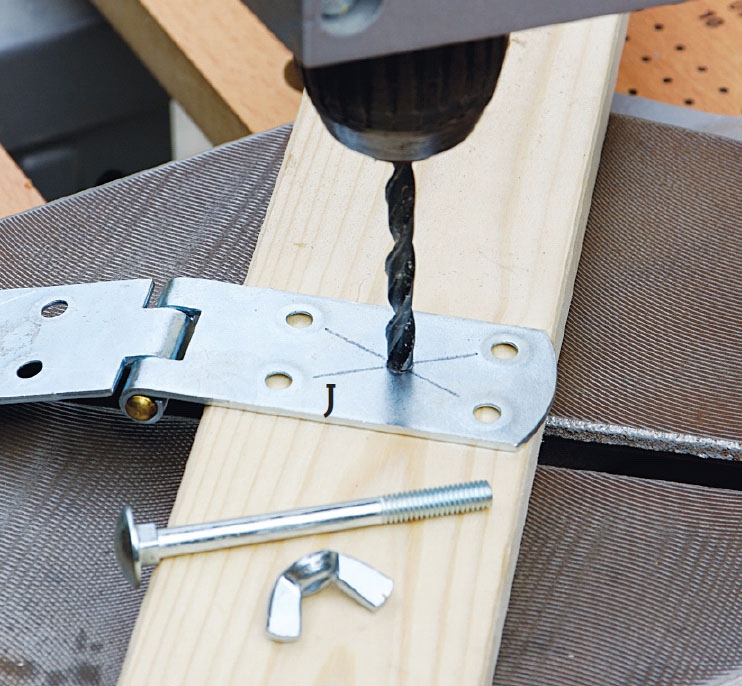

Pieniä saranoita (J) käytetään neljän raamiparin yhdistämiseen. Poraa ensin 5 mm:n reikä jokaisen saranan toisen lehden keskelle. Reikää tarvitaan, jotta voit työntää pultin siitä läpi ja kiristää sen siipimutterilla.

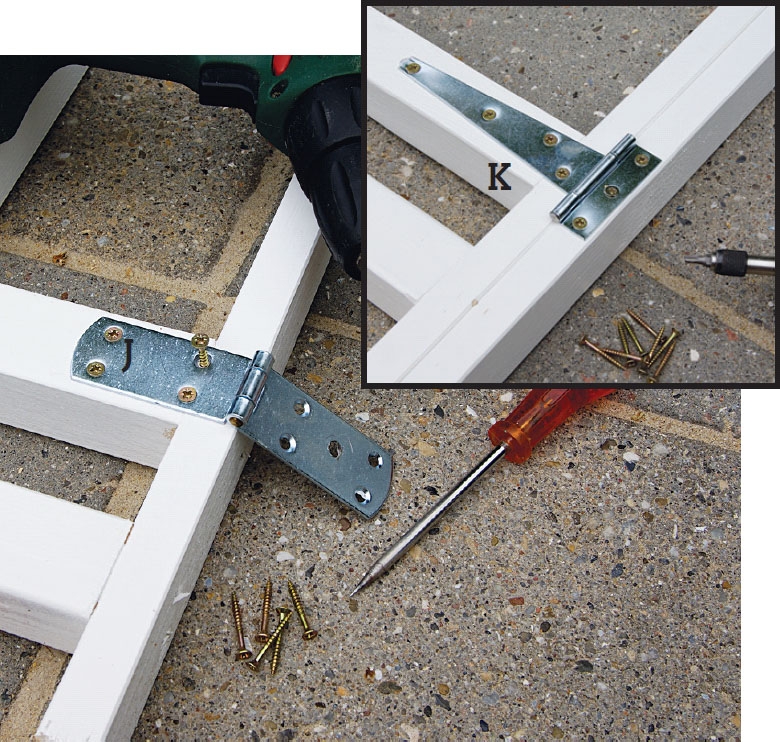

Kiinnitä saranat (J) ruuveilla niin, että ne sijoittuvat keskelle raamisivun yläreunaa. Muista taas pulttia varten tehtävä reikä toiseen sarananlehteen.
Oviaukon raamiin käytetään T-saranaa, sillä aukossa ei ole poikkipienoja, joihin saranat saisi kiinni.
Huvimaja kootaan

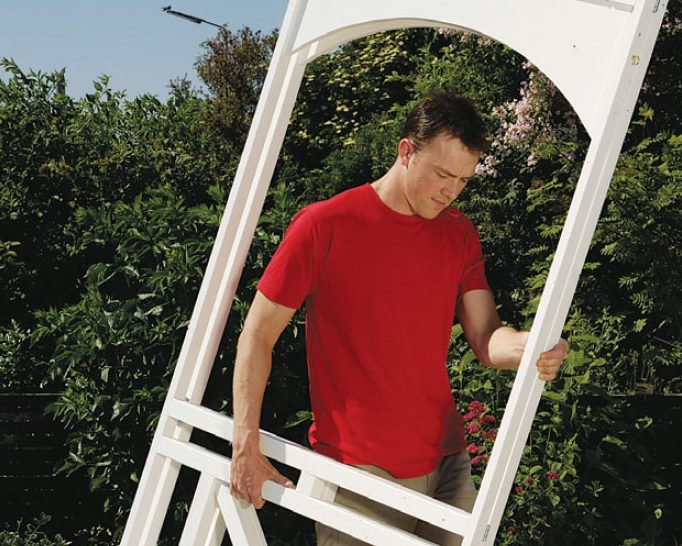

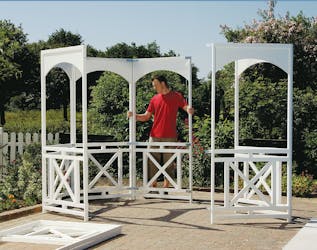

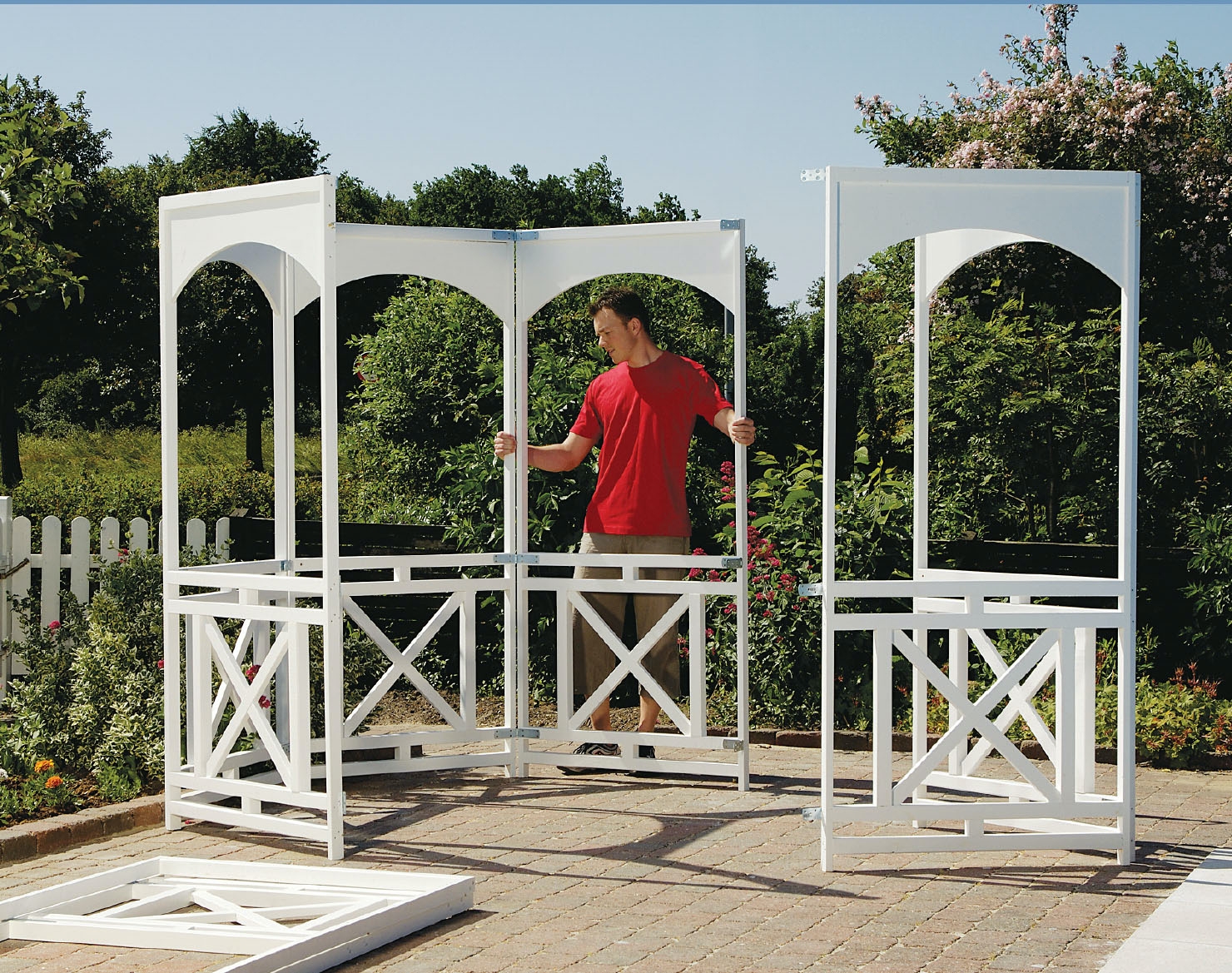

Etsi huvimajalle pihastasi sopiva paikka ja pystytä majan sivut 8-kulmaiseen muotoon. Kun sivut ovat pystyssä ja kiinnitetyt ruuvipuristimilla toisiinsa, sivuja säädetään kunnes maja on muo-doltaan tarkasti 8-kulmainen. Käytä tarvittaessa listaa apuna 8-kulmaisen majan ristimittojen ottamiseksi.
Kun huvimaja on pystyssä, aseta vankka, painava varjonjalka - esimerkiksi betoninen - majan keskelle. Jos varustat majan meidän mallimme mukaan pyöreällä pöydällä, jossa on reikä keskellä auringonvarjoa varten, pystytä pöytä ennen kuin kiinnität auringonvarjon huvimajaan.

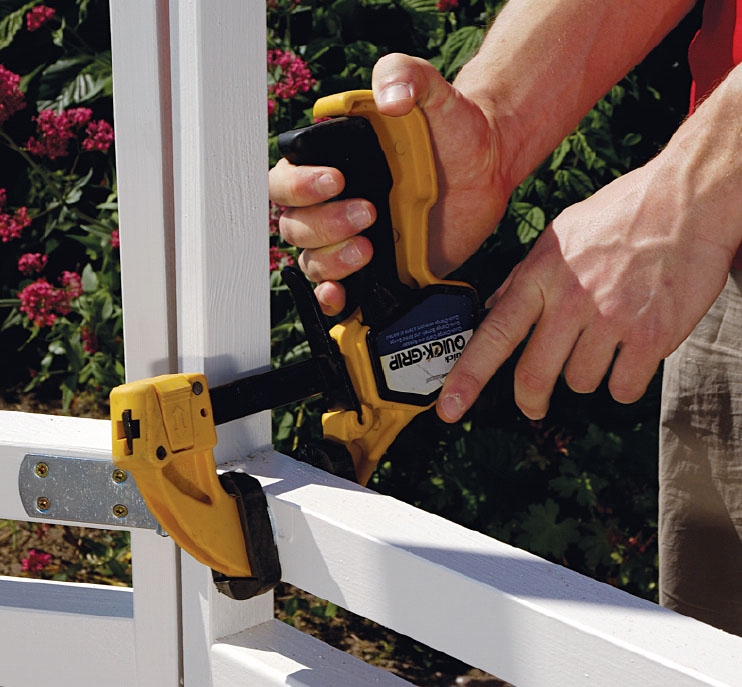

Kiinnitä sivut ensin yhteen ruuvipuristimilla, jotka on sijoitettu saranoiden päälle. Kiinnitä puristimilla viimeiseksi oviaukon kohta.

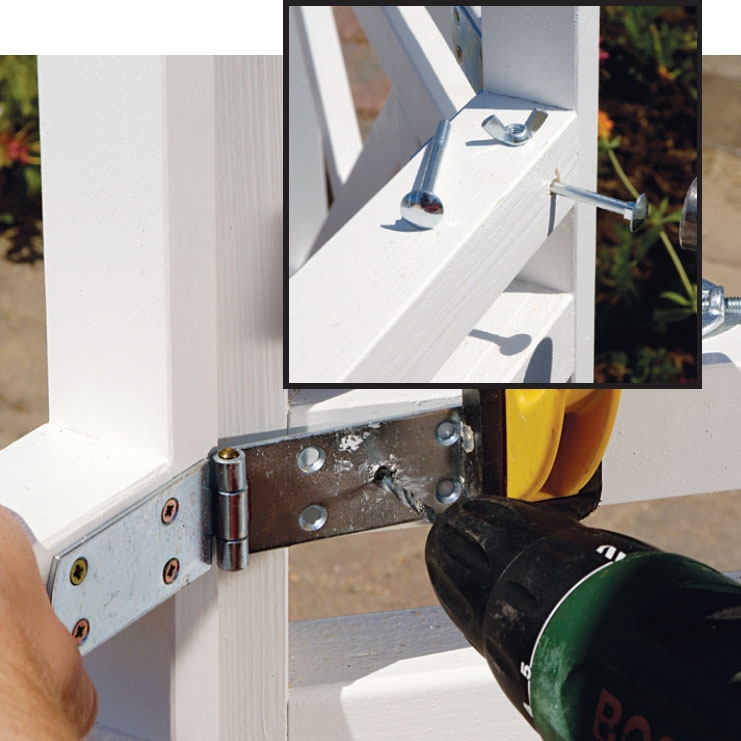

Kun sivut ovat paikoillaan, poraa liitospultteja varten 5 mm:n reiät saranoiden (J) reikien läpi. Sen jälkeen pultit voi lyödä rei’istä läpi ulkopuolelta.
Iske pultit paikoilleen ulkopuolelta.

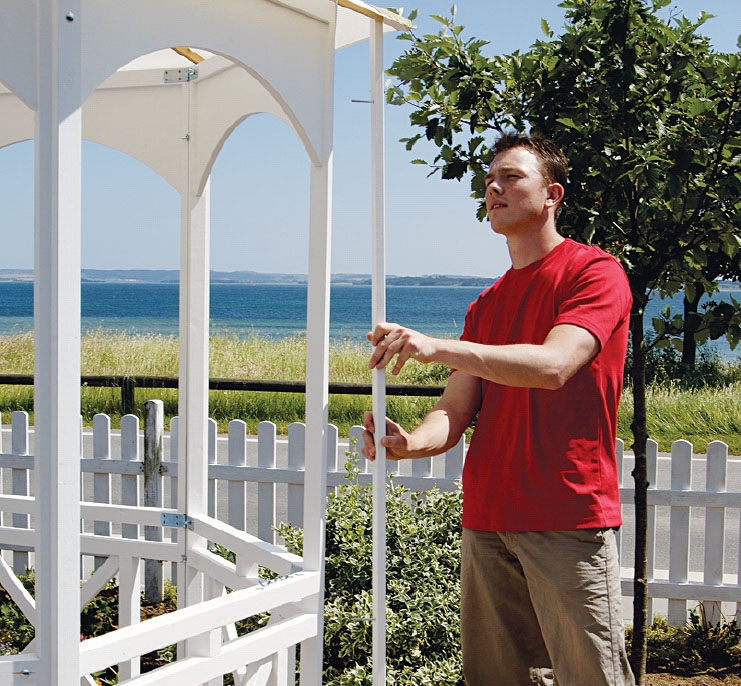

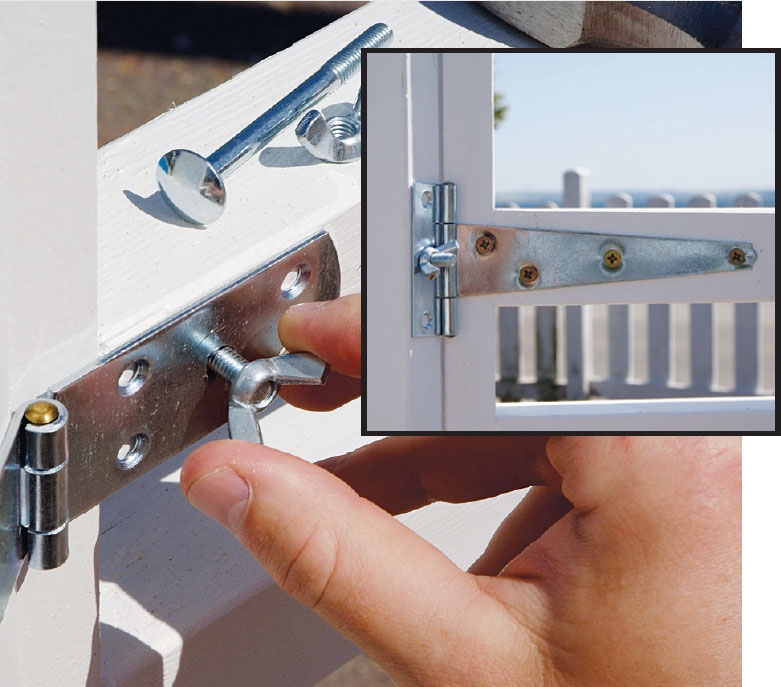

Kokoa sivut siipimuttereilla, jotka kierretään kiinni pultteihin. Kun kaikki sivut on koottu, voit nostaa varjon ylös ja kiinnittää sen tangon alimpaan osaan.
Sisäänkäynnin kohdalla siipimutterit asetetaan T-saranoihin.

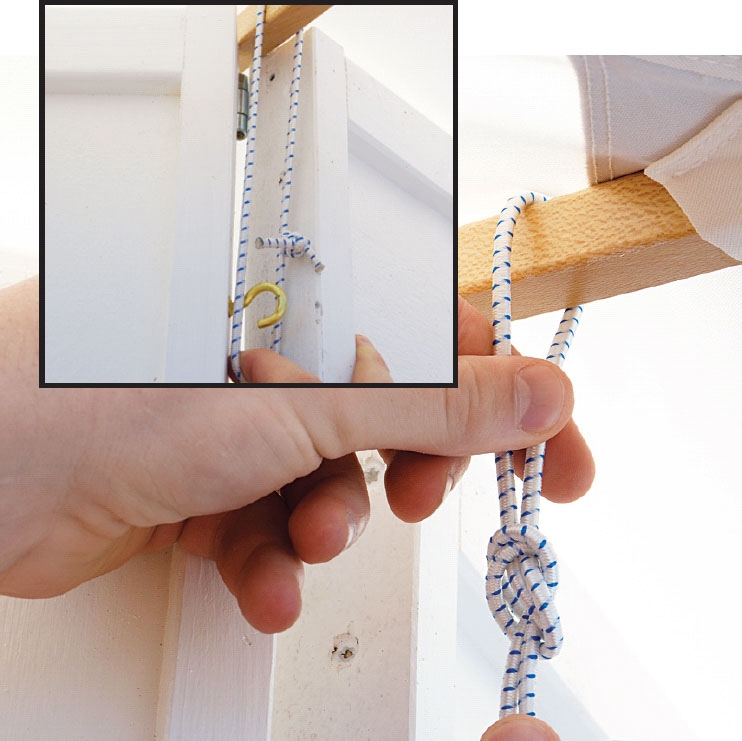

Katkaise joustavasta narusta kahdeksan 45 cm:n pituista narunpätkää. Pujota ja solmi ne varjon listojen päihin kiinni. Polta tarvittaessa narujen päät, jotta ne eivät ala purkautua.

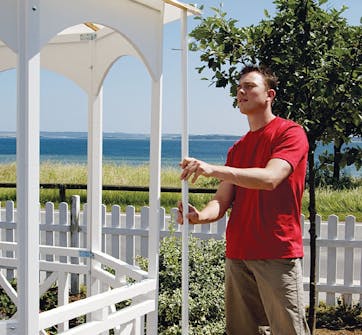

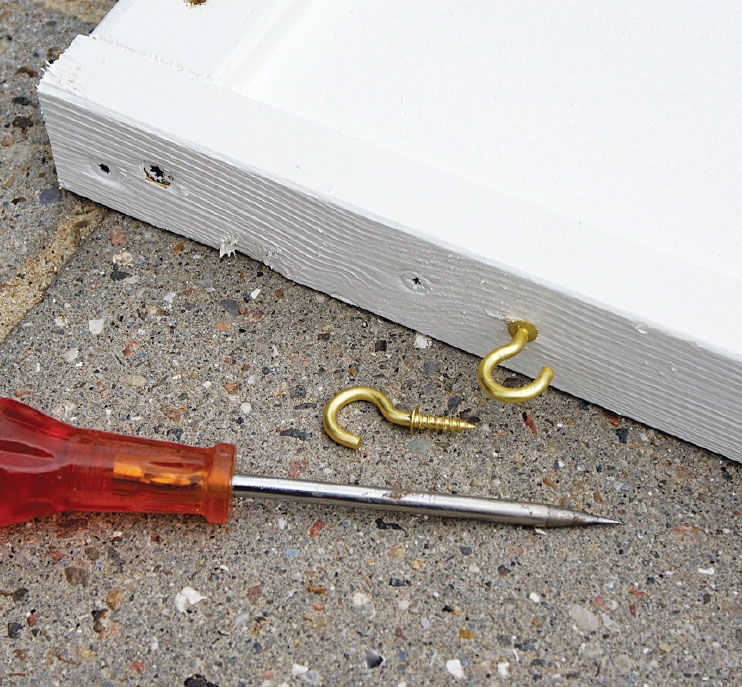

Kiristä varjon narut pystysivujen koukkuihin kiinni.

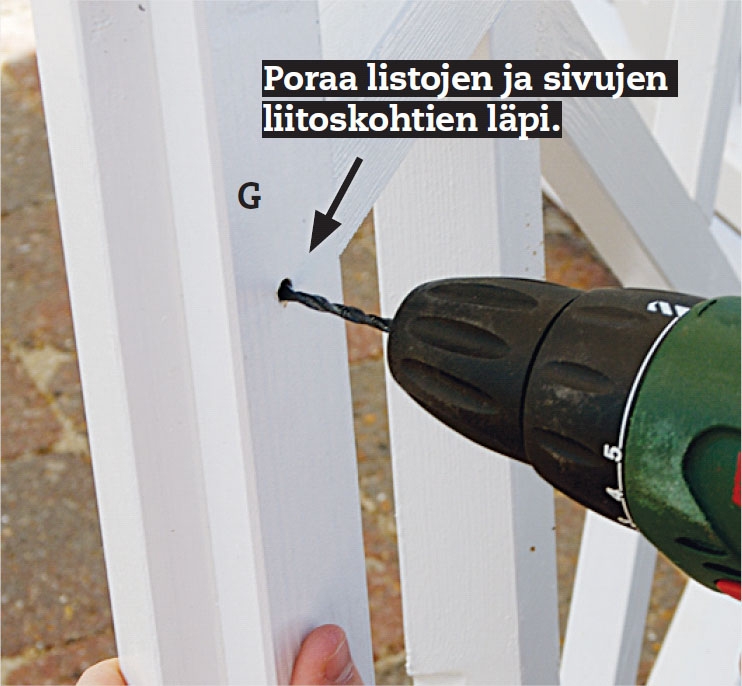

Kiinnitä kahdeksan peitelistaa (G) sivuliitoksiin. Listat viimeistelevät huvimajan upean ilmeen ja myös vakauttavat majan rakennetta.
Materiaalit
19 mm:n vedenkestävää vaneria:
• 8 kaarta (A) á 30 x 91,2 cm
45 x 45 mm:n höylättyä kuusta:
• 37 poikkipienaa (B) á 91,2 cm
• 14 pystypienaa (C) á 52 cm
• 14 välipienaa (D) á 5 cm
28 x 45 mm:n höylättyä kuusta:

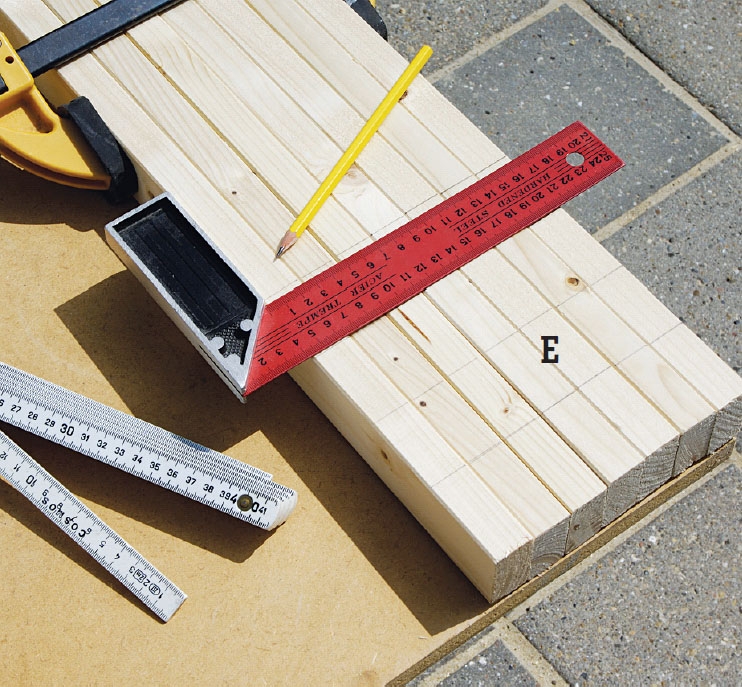

• 16 pystysivukappaletta (E) á 207,5 cm
• 14 ristikkäislistaa (F) á 75 cm
18 x 45 mm:n höylättyä kuusta:
• 8 peitelistaa (G) á 206 cm

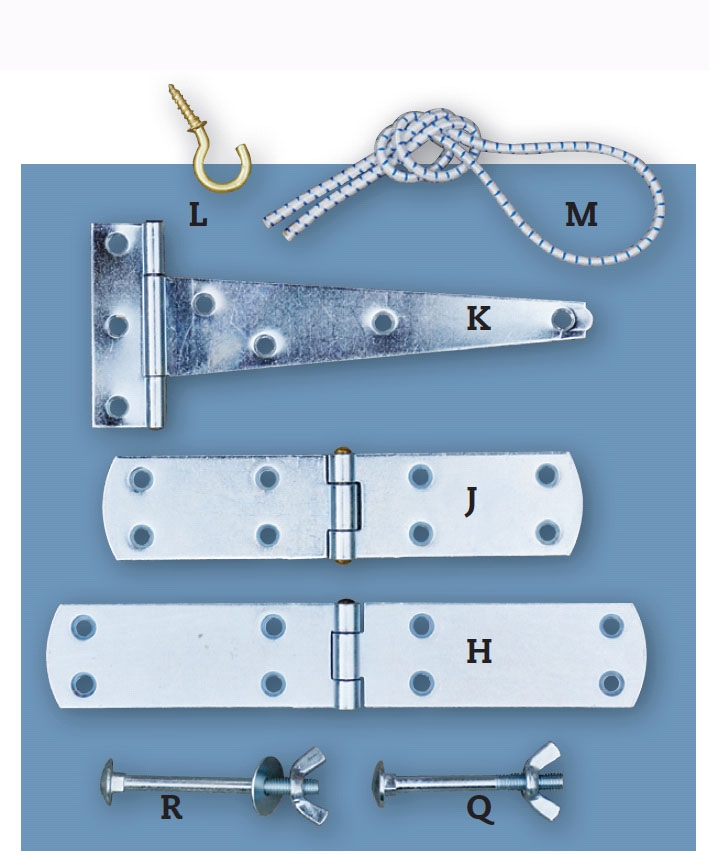

Helat:
• 10 saranaa (H) á 3,5 x 20 cm (mitattu avattuna)
• 10 saranaa (J) á 3,5 x 16 cm (mitattu avattuna)
• 4 T-saranaa (K) á 6 x 18 cm (mitattu avattuna)
Lisäksi:
• 8 kpl 40 mm:n ruuvikoukkuja (L)
• 8 kpl 6 mm:n joustavaa narua (M) á 45 cm
• 1 auringonvarjo (N), halkaisija 300 cm
• Yksi 45 kg:n painoinen varjonjalusta (P)
• 12 kpl 5 x 60 mm:n pultteja (Q) sivujen kokoamiseen
• 24 kpl 5 x 80 mm:n pultteja (R) peitelistojen kiinnittämiseen
• 36 kpl 5 mm:n siipimuttereita
• 24 kpl aluslevyjä 5 mm:n reiällä
• Ruuvit: 5 x 80 mm, 5 x 70 mm, 5 x 60 mm ja 4 x 35 mm
• 1,6 x 35 mm:n lankanauloja
• Pohjustusainetta
• Täysinpeittävää puunsuoja-ainetta
Vie aikaa
Huvimajan saa valmiiksi pidennetyn viikonlopun aikana - 3 päivässä.
Hinta
Puuosat maksavat noin 200 €, auringonvarjo noin 70 €. Tämä varjo maksoi 150 €.
Vaikeusaste
Huvimaja on mutkaton valmistaa, sillä katon rakennetta ei tarvitse miettiä. Riittää, kun ruuvaa yhteen kahdeksan sivua.
